CITROEN C3 PICASSO 2012 Omistajan Käsikirjat (in Finnish)

19
KÄYTTÖÖNOTT
O

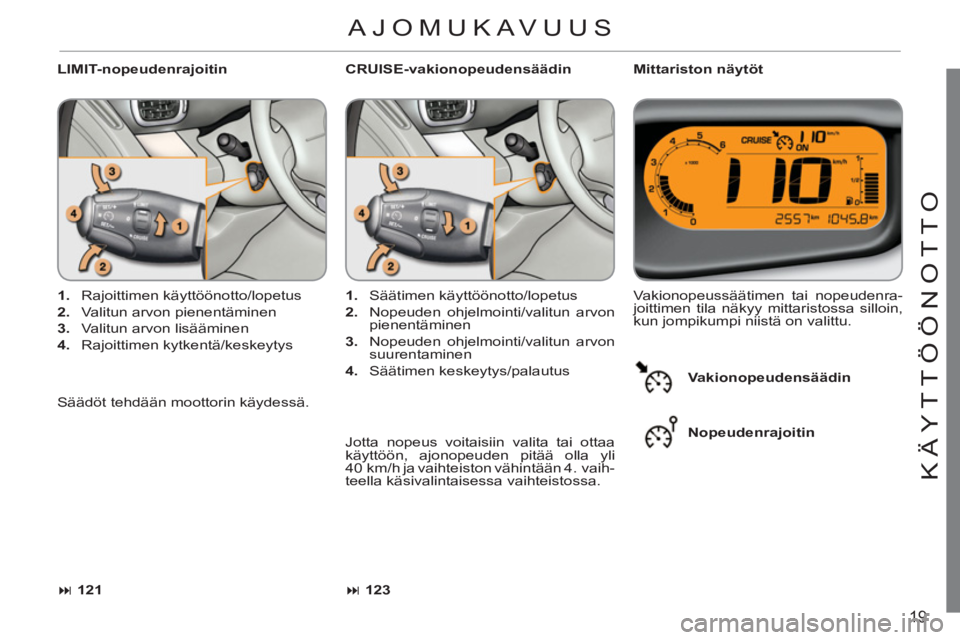

LIMIT-nopeudenrajoitin
Mittariston näytöt


1.
Rajoittimen käyttöönotto/lopetus

2.
Valitun arvon pienentäminen

3.
Valitun arvon lisääminen

4.
Rajoittimen kytkentä/keskeytys Vakionopeussäätimen tai nopeudenra-
joittimen tila näkyy mittaristossa silloin,
kun jompikumpi niistä on valittu.

1.
Säätimen käyttöönotto/lopetus

2.
Nopeuden ohjelmointi/valitun arvon
pienentäminen

3.
Nopeuden ohjelmointi/valitun arvon
suurentaminen

4.
Säätimen keskeytys/palautus
CRUISE-vakionopeudensäädin



123





121

Jotta nopeus voitaisiin valita tai ottaa
käyttöön, ajonopeuden pitää olla yli
40 km/h ja vaihteiston vähintään 4. vaih-
teella käsivalintaisessa vaihteistossa. Säädöt tehdään moottorin käydessä.
Vakionopeudensäädin


Nopeudenrajoitin





AJOMUKAVUUS

20

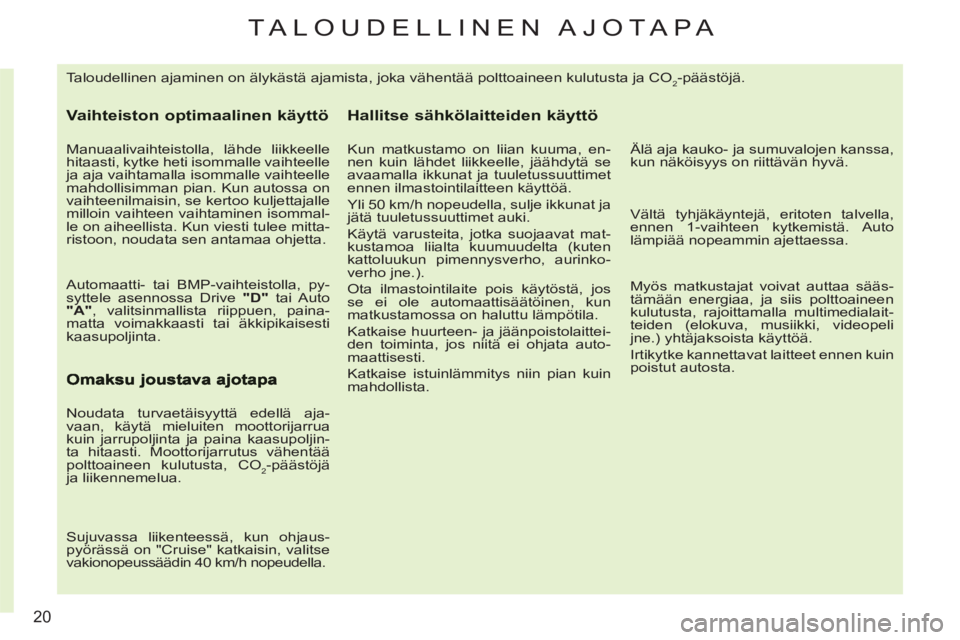

TA LOUDELLINEN AJOTA PA
Taloudellinen ajaminen on älykästä ajamista, joka vähentää polttoaineen kulutusta ja CO2-päästöjä.
Vaihteiston optimaalinen käyttö


Manuaalivaihteistolla, lähde liikkeelle
hitaasti, kytke heti isommalle vaihteelle
ja aja vaihtamalla isommalle vaihteelle
mahdollisimman pian. Kun autossa on
vaihteenilmaisin, se kertoo kuljettajalle
milloin vaihteen vaihtaminen isommal-
le on aiheellista. Kun viesti tulee mitta-
ristoon, noudata sen antamaa ohjetta.

Automaatti- tai BMP-vaihteistolla, py-
syttele asennossa Drive "D"
tai Auto
"A"
, valitsinmallista riippuen, paina-
matta voimakkaasti tai äkkipikaisesti
kaasupoljinta.



Noudata turvaetäisyyttä edellä aja-
vaan, käytä mieluiten moottorijarrua
kuin jarrupoljinta ja paina kaasupoljin-
ta hitaasti. Moottorijarrutus vähentää
polttoaineen kulutusta, CO
2-päästöjä
ja liikennemelua.

Sujuvassa liikenteessä, kun ohjaus-
pyörässä on "Cruise" katkaisin, valitse
vakionopeussäädin 40 km/h nopeudella.

Hallitse sähkölaitteiden käyttö


Kun matkustamo on liian kuuma, en-
nen kuin lähdet liikkeelle, jäähdytä se
avaamalla ikkunat ja tuuletussuuttimet
ennen ilmastointilaitteen käyttöä.
Yli 50 km/h nopeudella, sulje ikkunat ja
jätä tuuletussuuttimet auki.
Käytä varusteita, jotka suojaavat mat-
kustamoa liialta kuumuudelta (kuten
kattoluukun pimennysverho, aurinko-
verho jne.).
Ota ilmastointilaite pois käytöstä, jos
se ei ole automaattisäätöinen, kun
matkustamossa on haluttu lämpötila.
Katkaise huurteen- ja jäänpoistolaittei-
den toiminta, jos niitä ei ohjata auto-
maattisesti.
Katkaise istuinlämmitys niin pian kuin
mahdollista.
Älä aja kauko- ja sumuvalojen kanssa,
kun näköisyys on riittävän hyvä.

Vältä tyhjäkäyntejä, eritoten talvella,
ennen 1-vaihteen kytkemistä. Auto
lämpiää nopeammin ajettaessa.

Myös matkustajat voivat auttaa sääs-
tämään energiaa, ja siis polttoaineen
kulutusta, rajoittamalla multimedialait-
teiden (elokuva, musiikki, videopeli
jne.) yhtäjaksoista käyttöä.
Irtikytke kannettavat laitteet ennen kuin
poistut autosta.

21

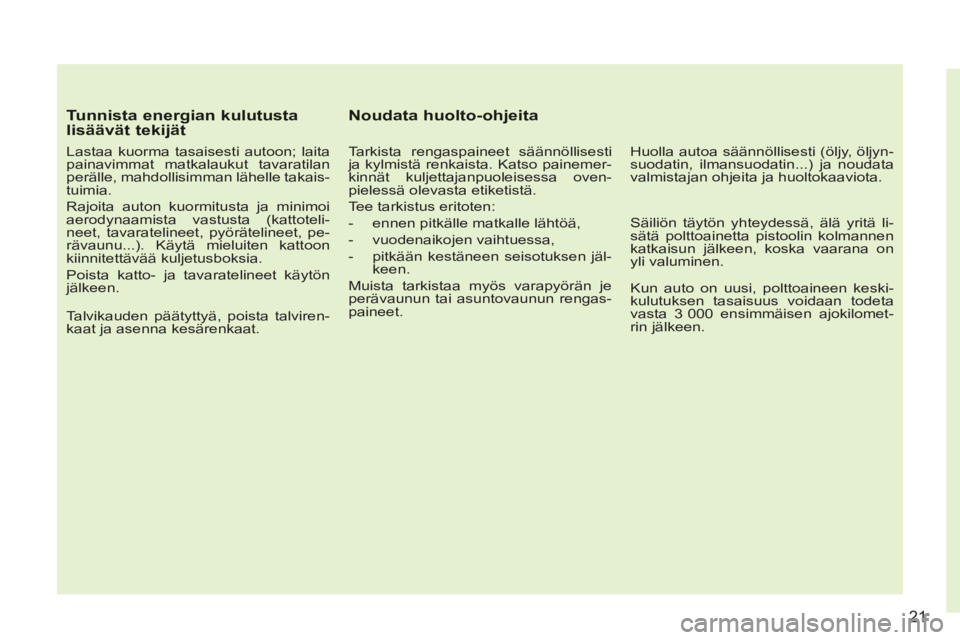

Tunnista energian kulutustalisäävät tekijät

Lastaa kuorma tasaisesti autoon; laita
painavimmat matkalaukut tavaratilan
perälle, mahdollisimman lähelle takais-
tuimia.
Rajoita auton kuormitusta ja minimoi
aerodynaamista vastusta (kattoteli-
neet, tavaratelineet, pyörätelineet, pe-
rävaunu...). Käytä mieluiten kattoon
kiinnitettävää kuljetusboksia.
Poista katto- ja tavaratelineet käytön
jälkeen.

Talvikauden päätyttyä, poista talviren-
kaat ja asenna kesärenkaat.

Noudata huolto-ohjeita


Tarkista rengaspaineet säännöllisesti
ja kylmistä renkaista. Katso painemer-
kinnät kuljettajanpuoleisessa oven-
pielessä olevasta etiketistä.
Tee tarkistus eritoten:


- ennen pitkälle matkalle lähtöä,

- vuodenaikojen vaihtuessa,

- pitkään kestäneen seisotuksen jäl-
keen.
Muista tarkistaa myös varapyörän je
perävaunun tai asuntovaunun rengas-
paineet.
Huolla autoa säännöllisesti (öljy, öljyn-
suodatin, ilmansuodatin...) ja noudata
valmistajan ohjeita ja huoltokaaviota.



Säiliön täytön yhteydessä, älä yritä li-
sätä polttoainetta pistoolin kolmannen
katkaisun jälkeen, koska vaarana on
yli valuminen.

Kun auto on uusi, polttoaineen keski-
kulutuksen tasaisuus voidaan todeta
vasta 3 000 ensimmäisen ajokilomet-
rin jälkeen.

1
22
AJONHALLINTA

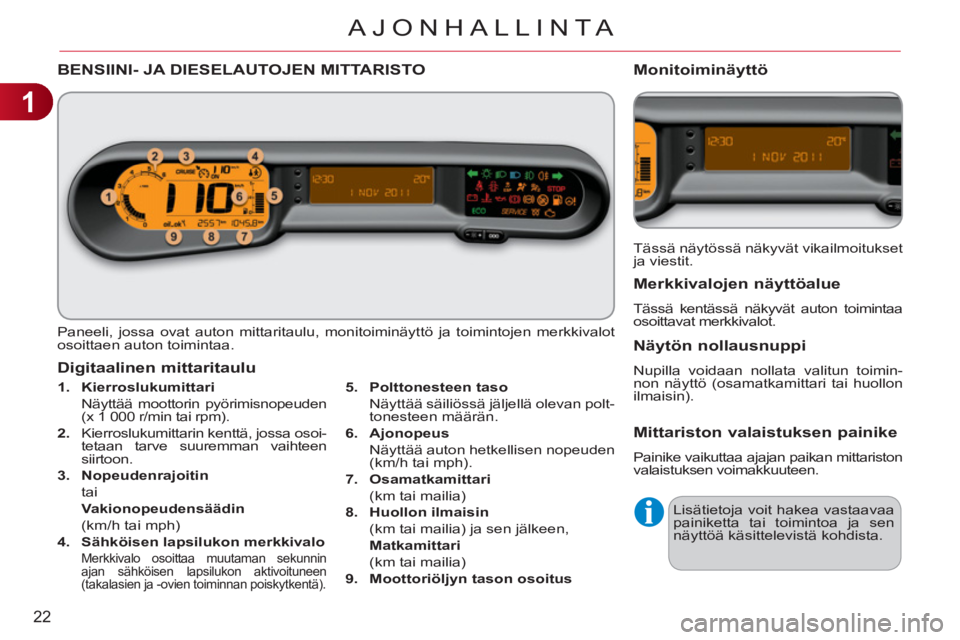

BENSIINI- JA DIESELAUTOJEN MITTARISTO
Paneeli, jossa ovat auton mittaritaulu, monitoiminäyttö ja toimintojen merkkivalot
osoittaen auton toimintaa.


1.
Kierroslukumittari


Näyttää moottorin pyörimisnopeuden
(x 1 000 r/min tai rpm).

2.
Kierroslukumittarin kenttä, jossa osoi-
tetaan tarve suuremman vaihteen
siirtoon.

3.
Nopeudenrajoitin


tai
Vakionopeudens

äädin


(km/h tai mph)

4.
Sähköisen lapsilukon merkkivalo



Merkkivalo osoittaa muutaman sekunnin
ajan sähköisen lapsilukon aktivoituneen
(takalasien ja -ovien toiminnan poiskytkentä).

Digitaalinen mittaritaulu

Tässä näytössä näkyvät vikailmoitukset
ja viestit.


Monitoiminäyttö


Merkkivalojen näyttöalue

Tässä kentässä näkyvät auton toimintaa
osoittavat merkkivalot.


Näytön nollausnuppi

Nupilla voidaan nollata valitun toimin-
non näyttö (osamatkamittari tai huollon
ilmaisin).


Mittariston valaistuksen painike

Painike vaikuttaa ajajan paikan mittariston
valaistuksen voimakkuuteen.
Lisätietoja voit hakea vastaavaa
painiketta tai toimintoa ja sen
näyttöä käsittelevistä kohdista.
5.
Polttonesteen taso


Näyttää säiliössä jäljellä olevan polt-
tonesteen määrän.

6.
Ajonopeus


Näyttää auton hetkellisen nopeuden
(km/h tai mph).

7.
Osamatkamittari


(km tai mailia)

8.
Huollon ilmaisin


(km tai mailia) ja sen jälkeen,
Matkamittari


(km tai mailia)

9.
Moottoriöljyn tason osoitus

1
23
AJONHALLINTA
Tietyt merkkivalot saattavat syt-
tyä kahdella tavalla. Onko tilan-
ne normaali vai onko kyseessä
toimintahäiriö, voi tietää vain
syttymistavasta suhteessa au-
ton toimintatilaan.

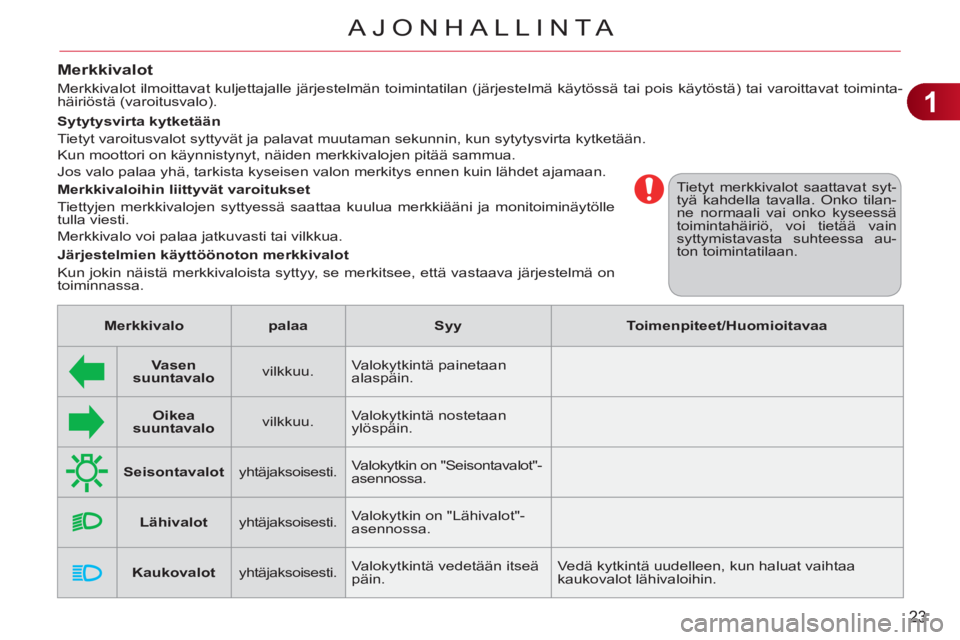

Merkkivalot

Merkkivalot ilmoittavat kuljettajalle järjestelmän toimintatilan (järjestelmä käytössä tai pois käytöstä) tai varoittavat toiminta-
häiriöstä (varoitusvalo).

Merkkivaloihin liittyvät varoitukset
Tiettyjen merkkivalojen syttyessä saattaa kuulua merkkiääni ja monitoiminäytölle
tulla viesti.
Merkkivalo voi palaa jatkuvasti tai vilkkua.

Järjestelmien käyttöönoton merkkivalot
Kun jokin näistä merkkivaloista syttyy, se merkitsee, että vastaava järjestelmä on
toiminnassa.

Sytytysvirta kytketään
Tietyt varoitusvalot syttyvät ja palavat muutaman sekunnin, kun sytytysvirta kytketään.
Kun moottori on käynnistynyt, näiden merkkivalojen pitää sammua.
Jos valo palaa yhä, tarkista kyseisen valon merkitys ennen kuin lähdet ajamaan.


Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa






Vasen
suuntavalo


vilkkuu. Valokytkintä painetaan
alaspäin.




Oikea
suuntavalo


vilkkuu. Valokytkintä nostetaan
ylöspäin.





Seisontavalot


yhtäjaksoisesti. Valokytkin on "Seisontavalot"-
asennossa.





Lähivalot


yhtäjaksoisesti. Valokytkin on "Lähivalot"-
asennossa.





Kaukovalot


yhtäjaksoisesti. Valokytkintä vedetään itseä
päin. Vedä kytkintä uudelleen, kun haluat vaihtaa
kaukovalot lähivaloihin.

1
24
AJONHALLINTA


Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa







Etusumuvalot


yhtäjaksoisesti. Etusumuvalot ovat päällä. Kierrä kytkimen rengasta kaksi kertaa taaksepäin
sumuvalojen käytöstä poistamiseksi.






Takasumuvalot



yhtäjaksoisesti. Takasumuvalot ovat päällä. Kierrä kytkimen rengasta taaksepäin
sumuvalojen käytöstä poistamiseksi.






Dieselmoottorin
hehkutus


yhtäjaksoisesti. Kytkin on 2.-asennossa (virta
kytketty). Odota, että merkkivalo on sammunut ennen
käynnistystä.
Hehkutuksen kestoon vaikuttavat sääolosuhteet.





Seisontajarru


yhtäjaksoisesti. Seisontajarru on kiristetty
tai vaillinaisesti vapautettu. Vapauta seisontajarru, jotta merkkivalo sammuu:
pidä jalka jarrupolkimella.
Noudata turvallisuusohjeita.
Seisontajarrusta löytyy lisätietoa luvusta "Ajaminen".






Jäähdytysnesteen
lämpötila


yhtäjaksoisesti
sinisenä. Moottorin käynnistyessä
osoittaa, että moottori on
kylmä. Ajettuasi muutaman minuutin merkkivalon sammuminen
osoittaa, että moottorin lämpötila on normaali.
Moottorin säästämiseksi vältä kuormittamasta sitä
liian rajusti, niin kauan kuin merkkivalo palaa.



Stop & Go


yhtäjaksoisesti.

Stop & Go -järjestelmä on
asettanut moottorin STOP-
tilaan, koska auto on pysähtynyt
(punaiset liikennevalot,
seisautus, liikenneruuhka...). Merkkivalo sammuu ja moottori käynnistyy
uudelleen automaattisesti START-tilassa heti,
kun lähdet autolla liikkeelle.

vilkkuu
muutaman
sekunnin,
jonka jälkeen
sammuu. STOP-tila on hetkellisesti
pois käytöstä
tai
START-tila on lauennut
automaattisesti. Katso luvusta "Ajaminen - kappaleesta Stop & Go"
erikoistilanteet STOP- ja START-vaiheissa.

1
25
AJONHALLINTA

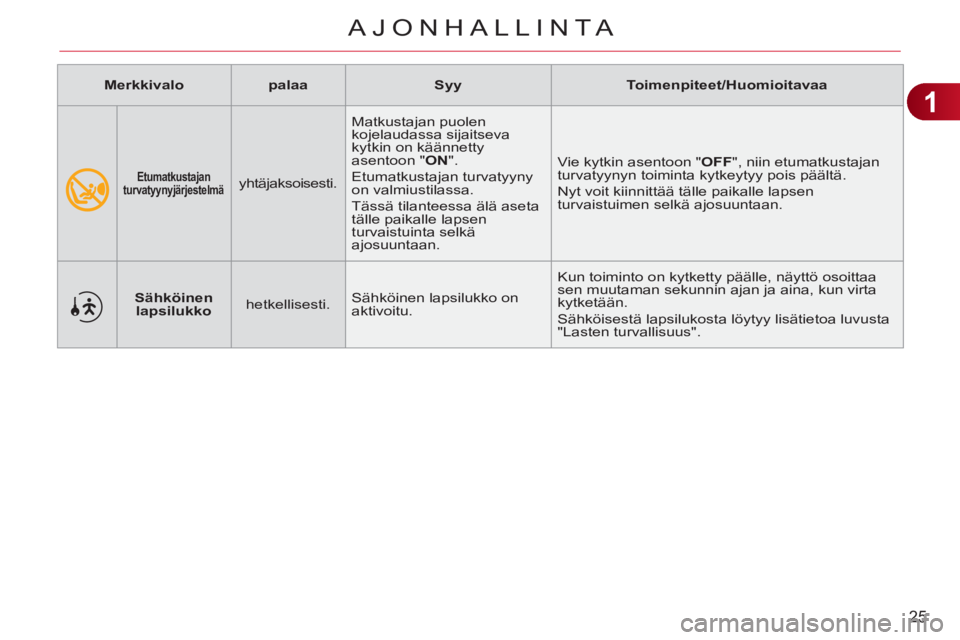

Etumatkustajan
turvatyynyjärjestelmä

yhtäjaksoisesti. Matkustajan puolen
kojelaudassa sijaitseva
kytkin on käännetty
asentoon " ON
".
Etumatkustajan turvatyyny
on valmiustilassa.
Tässä tilanteessa älä aseta
tälle paikalle lapsen
turvaistuinta selkä
ajosuuntaan. Vie kytkin asentoon " OFF
", niin etumatkustajan
turvatyynyn toiminta kytkeytyy pois päältä.
Nyt voit kiinnittää tälle paikalle lapsen
turvaistuimen selkä ajosuuntaan.

Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa




Sähköinen
lapsilukko


hetkellisesti. Sähköinen lapsilukko on
aktivoitu. Kun toiminto on kytketty päälle, näyttö osoittaa
sen muutaman sekunnin ajan ja aina, kun virta
kytketään.
Sähköisestä lapsilukosta löytyy lisätietoa luvusta
"Lasten turvallisuus".

1
26
AJONHALLINTA

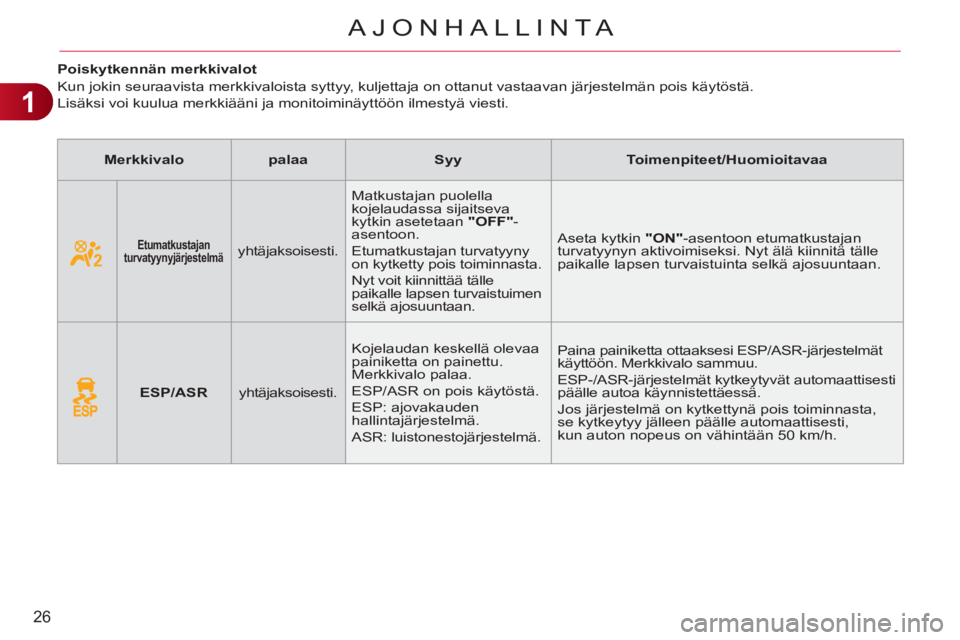

Poiskytkennän merkkivalot
Kun jokin seuraavista merkkivaloista syttyy, kuljettaja on ottanut vastaavan järjestelmän pois käytöstä.
Lisäksi voi kuulua merkkiääni ja monitoiminäyttöön ilmestyä viesti.



Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa








Etumatkustajan
turvatyynyjärjestelmä



yhtäjaksoisesti. Matkustajan puolella
kojelaudassa sijaitseva
kytkin asetetaan "OFF"
-
asentoon.
Etumatkustajan turvatyyny
on kytketty pois toiminnasta.
Nyt voit kiinnittää tälle
paikalle lapsen turvaistuimen
selkä ajosuuntaan. Aseta kytkin "ON"
-asentoon etumatkustajan
turvatyynyn aktivoimiseksi. Nyt älä kiinnitä tälle
paikalle lapsen turvaistuinta selkä ajosuuntaan.





ESP/ASR


yhtäjaksoisesti. Kojelaudan keskellä olevaa
painiketta on painettu.
Merkkivalo palaa.
ESP/ASR on pois käytöstä.
ESP: ajovakauden
hallintajärjestelmä.
ASR: luistonestojärjestelmä. Paina painiketta ottaaksesi ESP/ASR-järjestelmät
käyttöön. Merkkivalo sammuu.
ESP-/ASR-järjestelmät kytkeytyvät automaattisesti
päälle autoa käynnistettäessä.
Jos järjestelmä on kytkettynä pois toiminnasta,
se kytkeytyy jälleen päälle automaattisesti,
kun auton nopeus on vähintään 50 km/h.

1

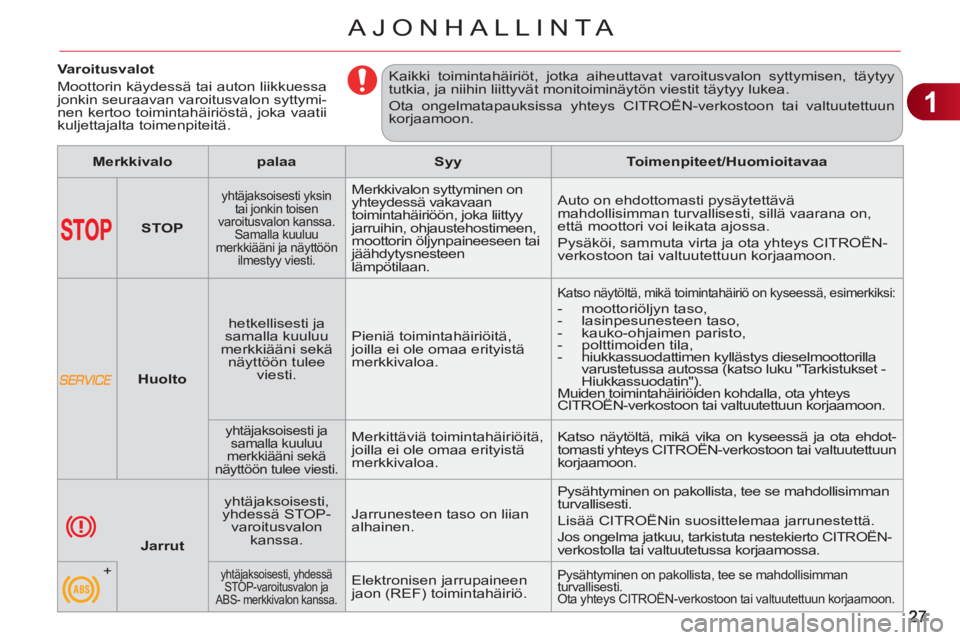

AJONHALLINTA










Varoitusvalot
Moottorin käydessä tai auton liikkuessa
jonkin seuraavan varoitusvalon syttymi-
nen kertoo toimintahäiriöstä, joka vaatii
kuljettajalta toimenpiteitä. Kaikki toimintahäiriöt, jotka aiheuttavat varoitusvalon syttymisen, täytyy
tutkia, ja niihin liittyvät monitoiminäytön viestit täytyy lukea.
Ota ongelmatapauksissa yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.



Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa







STOP




yhtäjaksoisesti yksin
tai jonkin toisen
varoitusvalon kanssa.
Samalla kuuluu
merkkiääni ja näyttöön
ilmestyy viesti.
Merkkivalon syttyminen on
yhteydessä vakavaan
toimintahäiriöön, joka liittyy
jarruihin, ohjaustehostimeen,
moottorin öljynpaineeseen tai
jäähdytysnesteen
lämpötilaan. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti, sillä vaarana on,
että moottori voi leikata ajossa.
Pysäköi, sammuta virta ja ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.





Huolto


hetkellisesti ja
samalla kuuluu
merkkiääni sekä
näyttöön tulee
viesti. Pieniä toimintahäiriöitä,
joilla ei ole omaa erityistä
merkkivaloa.
Katso näytöltä, mikä toimintahäiriö on kyseessä, esimerkiksi:

- moottoriöljyn taso,

- lasinpesunesteen taso,

- kauko-ohjaimen paristo,

- polttimoiden tila,

- hiukkassuodattimen kyllästys dieselmoottorilla
varustetussa autossa (katso luku "Tarkistukset -
Hiukkassuodatin").
Muiden toimintahäiriöiden kohdalla, ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon.

yhtäjaksoisesti ja
samalla kuuluu
merkkiääni sekä
näyttöön tulee viesti.
Merkittäviä toimintahäiriöitä,
joilla ei ole omaa erityistä
merkkivaloa. Katso näytöltä, mikä vika on kyseessä ja ota ehdot-
tomasti yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.





Jarrut


yhtäjaksoisesti,
yhdessä STOP-
varoitusvalon
kanssa. Jarrunesteen taso on liian
alhainen. Pysähtyminen on pakollista, tee se mahdollisimman
turvallisesti.
Lisää CITROËNin suosittelemaa jarrunestettä.

Jos ongelma jatkuu, tarkistuta nestekierto CITROËN-
verkostolla tai valtuutetussa korjaamossa.

+

yhtäjaksoisesti, yhdessä
STOP-varoitusvalon ja
ABS- merkkivalon kanssa.
Elektronisen jarrupaineen
jaon (REF) toimintahäiriö. Pysähtyminen on pakollista, tee se mahdollisimman
turvallisesti.
Ota yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.

1
28
AJONHALLINTA


Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa








Lukkiutumaton
jarrujärjestelmä
(ABS)


yhtäjaksoisesti. Lukkiutumattoman
jarrujärjestelmän
toimintahäiriö. Auton tavallinen jarru on toiminnassa.
Aja maltillisella nopeudella varovasti ja ota
pikaisesti yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.






Ajovakauden
hallintajärjestelmä
(ESP/ASR)



vilkkuu. ESP/ASR-järjestelmän
säätö käynnistyy. Järjestelmä korjaa pyörien liikkuvuutta ja
parantaa auton suuntavakautta.

yhtäjaksoisesti.

Ei voi poistaa käytöstä
(painikkeen painallus ja sen
merkkivalon syttyminen), ESP/
ASR-järjestelmän toimintahäiriö. Tarkistuta CITROËN-verkostolla tai valtuutetussa
korjaamossa.




Moottorin
itsediagnostiikkajärjestelmä



vilkkuu. Moottorin ohjausjärjestelmän
toimintahäiriö. Katalysaattori on vaarassa rikkoutua.
Vie auto tarkastettavaksi CITROËN-verkostolle
tai valtuutettuun korjaamoon.

yhtäjaksoisesti. Puhdistusjärjestelmän
toimintahäiriö. Merkkivalon täytyy sammua moottorin käynnistyksen
yhteydessä.
Jos merkkivalo ei sammu, ota pikaisesti yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon.






Polttoaineen
vähimmäistaso



yhtäjaksoisesti. Kun merkkivalo syttyy
ensimmäisen kerran,
polttoainesäiliössä on
jäljellä noin 5 litraa
polttoainetta
. Lisää ehdottomasti polttonestettä, ettei
polttonestesäiliö pääse tyhjenemään.
Merkkivalo syttyy aina uudelleen virran
kytkeytyessä niin kauan kuin riittävää määrää
polttonestettä ei ole lisätty.
Polttonestesäiliön tilavuus: noin 50 litraa
(bensiini) tai 48 litraa (diesel); (mallin mukaan:
noin 30 litraa (bensiini tai diesel)).
Älä koskaan päästä säiliötä täysin tyhjäksi,
sillä se voi vahingoittaa pakokaasun
puhdistusjärjestelmää tai ruiskutusjärjestelmää.
