CITROEN C3 PICASSO 2014 Libretti Di Uso E manutenzione (in Italian)

269
07

UNITA'
CONSUMI CARBURANTE:
KM/L - L/100 - MPG

1
2
2

STRUTTURA DELLE VIDEATE


REGOL VISUAL


MESE

GIORNO

OR
A


MINUTI
ANNO

MODALITÀ 12 H/24 H


LINGUE


ITALIANO

NEDERLANDS

PORTUGUES

PORTUGUES-BRASIL
FRANCAIS

DEUTSCH

ENGLISH

ESPANOL
1
2
2
2
2
2
2
1
2
2
2
2
2
2
2
2

270
07STRUTTURA DELLE VIDEATE
Una pressione del comando OK permette di accedere a dei menu rapidi,
secondo la visualizzazione sul display:MONOCROMATICO C
attiva/disattiva RDS
attiva/disattiva modalità REG
attiva/disattiva radiotext

RADIO
attiva/disattivaIntro


CD/CD MP3
attiva/disattiva ripetizione brani (tutto il
CD in corso per CD, tutta la cartella in corso per CD MP3)
attiva/disattivalettura casuale(tutto il CDin corso per CD, tutta la cartella in corso
per CD MP3)
attiva/disattiva ripetizione brani (della cartella/artista/genere/playlist in corso dilettura)

USB
attiva/disattivalettura casuale (dellacartella/artista/genere/playlist in corso dilettura)
1
1
1
1
1
1
1
1

271
07 STRUTTURA DELLE VIDEATE

MONOCROMATICO C

FUNZIONI AUDIO
ricerca di frequenza (RDS)

attiva/disattiva
PREFERENZE BANDA FM
modalità regionale (REG)

attiva/disattiva
visualizza radiotext (RDTXT)
attiva/disattiva
1
2
3
4
3
4
3
4


MODALITA' DI LETTURA
ripetizione album (RPT)
attiva/disattiva
lettura casuale brani (RDM)

attiva/disattiva

2
3
4
3
4


COMPUTER DI BORDO
Distanza: x km
DIGITARE DISTANZA FINO ALLA DESTINAZIONE
Diagnosi ELENCO DEGLI ALLARMI
Funzioni attivate o disattivat
e
STATO DELLE FUNZIONI *
1
2
3
3
2
3
2
Una pressione del tasto MENU permette divisualizzare:

*

I parametri variano a seconda del veicolo.

272
07STRUTTURA DELLE VIDEATE

TELEFONO BLUETOOTH
Collegare/Scollegare un cellulare

Consultare i cellulari abbinati CONFIGURAZIONE BLUETOOTH
Funzione telefono
Funzione Streamin
g audio

Eliminare un cellulare abbinato


E
ffettuare una ricerca Bluetooth

Lista delle chiamate
CHIAMARE

Rubrica
Chiudere la chiamata in corso
GESTIONE DELLA CHIAMATA
Attivare la modalità riservat
a
1
2
3
3
3
4
4
4
2
3
4
2
3
3
regol. luminosità display
CONFIGURAZIONE DISPLAY DEFINIRE I PARAMETRI VEICOLO *

PERSONALIZZAZIONE - CONFIGURAZIONE
display normale
display inverso
re
golazione luminosità (- +)
regol. data e ora
regol. giorno/mese/anno
re
gol. ora/minuti
scelta 12/24 ore
scelta delle unit
à
l/100 km - mpg - km/l
°
Celsius/°Fahrenheit
SCELTA DELLA LINGU
A

1
2
4
3
2
4
4
3
4
4
2
3
4
4
4

*

I parametri variano a seconda del veicolo.

273

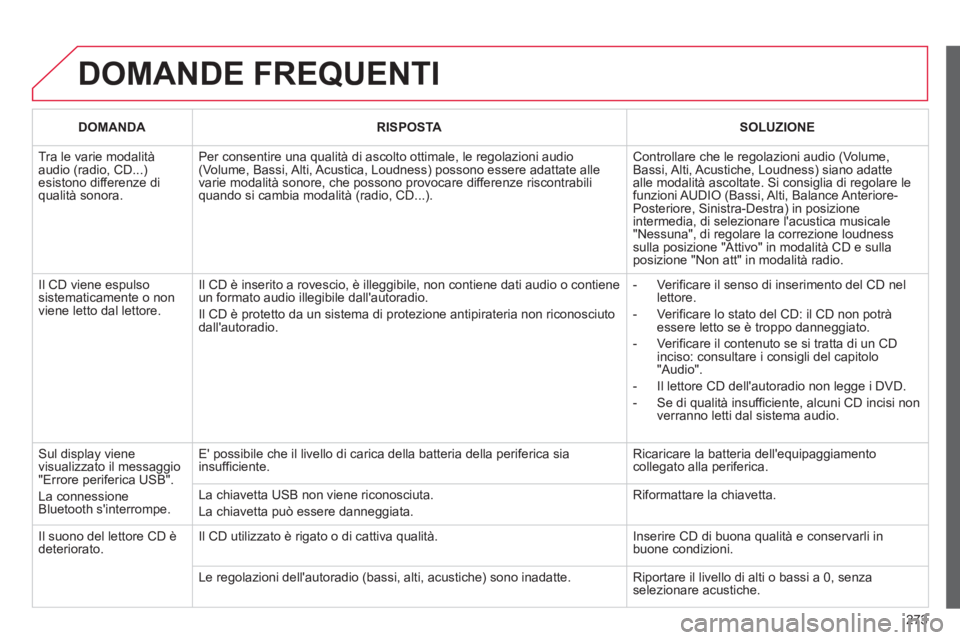

DOMANDE FREQUENTI
DOMANDARISPOSTA SOLUZIONE

Tra le varie modalità audio (radio, CD...)esistono differenze diqualità sonora.
Per consentire una qualità di ascolto ottimale, le regolazioni audio (Volume, Bassi, Alti, Acustica, Loudness) possono essere adattate alle varie modalità sonore, che possono provocare differenze riscontrabiliquando si cambia modalità (radio, CD...).

Controllare che le regolazioni audio (Volume,Bassi, Alti, Acustiche, Loudness) siano adattealle modalità ascoltate. Si consiglia di regolare lefunzioni AUDIO (Bassi, Alti, Balance Anteriore-Posteriore, Sinistra-Destra) in posizione intermedia, di selezionare l'acustica musicale"Nessuna", di regolare la correzione loudnesssulla posizione "Attivo" in modalità CD e sulla posizione "Non att" in modalità radio.

Il CD viene espulsosistematicamente o non viene letto dal lettore.
Il CD è inserito a rovescio, è illeggibile, non contiene dati audio o contieneun formato audio illegibile dall'autoradio.
Il CD è protetto da un sistema di protezione antipirateria non riconosciuto dall'autoradio.


- Verificare il senso di inserimento del CD nellettore.


- Verificare lo stato del CD: il CD non potrà essere letto se è troppo danneggiato.


- Verificare il contenuto se si tratta di un CD inciso: consultare i consigli del capitolo"Audio".


- Il lettore CD dell'autoradio non legge i DVD.


- Se di qualità insufficiente, alcuni CD incisi non verranno letti dal sistema audio.
Sul display viene visualizzato il messaggio"Errore periferica USB".

La connessioneBluetooth s'interrompe.
E' possibile che il livello di carica della batteria della periferica sia insufficiente. Ricaricare la batteria dell'equipaggiamentocollegato alla periferica.
La chiavetta USB non viene riconosciuta.
La chiavetta può essere danneggiata.

Riformattare la chiavetta.

Il suono del lettore CD èdeteriorato. Il CD utilizzato è rigato o di cattiva qualità.
Inserire CD di buona qualità e conservarli in buone condizioni.
Le regolazioni dell'autoradio (bassi, alti, acustiche) sono inadatte.
Riportare il livello di alti o bassi a 0, senza selezionare acustiche.

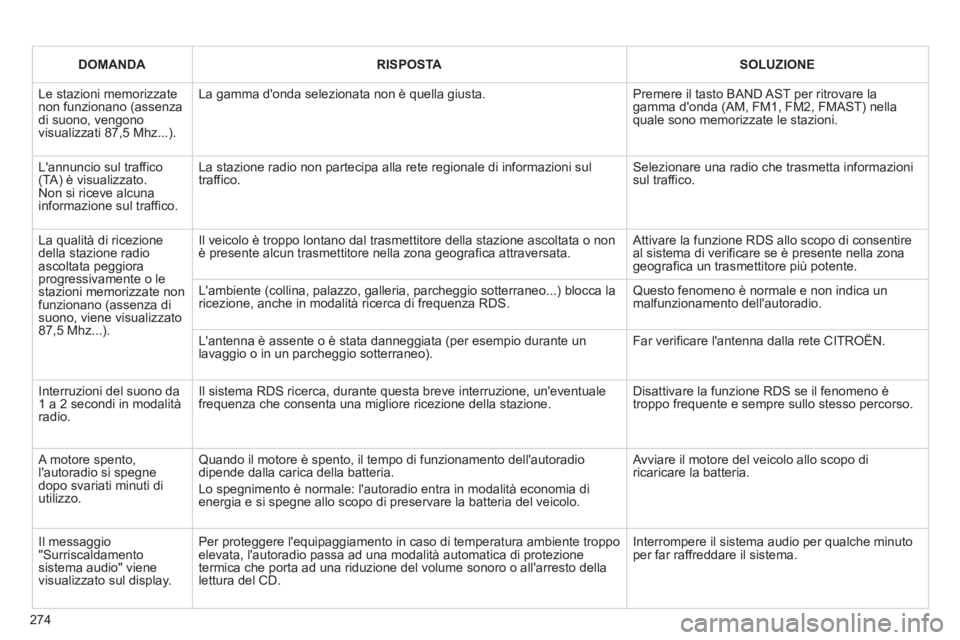

274
DOMANDARISPOSTA SOLUZIONE
Le stazioni memorizzatenon funzionano (assenzadi suono, vengonovisualizzati 87,5 Mhz...).
La gamma d'onda selezionata non è quella giusta.
Premere il tasto BAND AST per ritrovare la gamma d'onda (AM, FM1, FM2, FMAST) nellaquale sono memorizzate le stazioni.

L'annuncio sul traffico (TA) è visualizzato. Non si riceve alcunainformazione sul traffico.
La stazione radio non partecipa alla rete regionale di informazioni sul traffico. Selezionare una radio che trasmetta informazionisul traffico.

La qualità di ricezionedella stazione radioascoltata peggioraprogressivamente o lestazioni memorizzate non funzionano (assenza disuono, viene visualizzato 87,5 Mhz...).
Il veicolo è troppo lontano dal trasmettitore della stazione ascoltata o non è presente alcun trasmettitore nella zona geografica attraversata. Attivare la funzione RDS allo scopo di consentireal sistema di verificare se è presente nella zona geografica un trasmettitore più potente.
L'ambiente (collina, palazzo, galleria, parcheggio sotterraneo...) blocca la ricezione, anche in modalità ricerca di frequenza RDS. Questo fenomeno è normale e non indica un malfunzionamento dell'autoradio.
L'antenna è assente o è stata danneggiata (per esempio durante un lavaggio o in un parcheggio sotterraneo).
Far verificare l'antenna dalla rete CITROËN.

Interruzioni del suono da 1 a 2 secondi in modalità radio.
Il sistema RDS ricerca, durante questa breve interruzione, un'eventualefrequenza che consenta una migliore ricezione della stazione.
Disattivare la funzione RDS se il fenomeno è troppo frequente e sempre sullo stesso percorso.
A motore spento,l'autoradio si spegnedopo svariati minuti di utilizzo.
Quando il motore è spento, il tempo di funzionamento dell'autoradio dipende dalla carica della batteria.
Lo spegnimento è normale: l'autoradio entra in modalità economia dienergia e si spegne allo scopo di preservare la batteria del veicolo.
Avviare il motore del veicolo allo scopo di ricaricare la batteria.
Il messaggio"Surriscaldamentosistema audio" vienevisualizzato sul display.
Per proteggere l'equipaggiamento in caso di temperatura ambiente troppoelevata, l'autoradio passa ad una modalità automatica di protezionetermica che porta ad una riduzione del volume sonoro o all'arresto dellalettura del CD.
Interrompere il sistema audio per qualche minutoper far raffreddare il sistema.

.
275 Indice alfabetico
Accensione automatica dei fari ..............80,83Accensione automatica del segnaledi emergenza............................................114Accensione temporizzata dei fari...........82,83Accessori....................................................188Aeratori..........................................................50Aerazione....................................20,50, 51,53Aggiornamento zone a rischio....................212Airbag a tendina..................................124, 125Airbag frontali......................................122, 125Airbag laterali......................................124, 125Alleggerimento elettrico .............................181Alleggerimento elettrico (modalità) .............181Allestimenti anteriori.....................................93Allestimenti del bagagliaio..........................100Allestimenti interni.........................................93Alloggiamento per sci...................................99Alzacristalli....................................................70Ambiente.................................................20, 69Anelli di ancoraggio....................................100Antiavviamento elettronico.....................67, 69Antibloccaggio delle ruote (ABS)................115Antifurto.........................................................67Antipizzicamento...........................................70Antislittamento delle ruote (ASR) ...............117Aper tura del bagagliaio...........................66,75Aper tura del cofano motore........................144Aper tura delle por te................................66,72Aper tura spor tello serbatoio carburante......77Appoggiagomito ...........................................60Appoggiagomito posteriore ..........................97Appoggiatesta anteriore...............................60Arresto del veicolo................................67, 128Assistenza alla frenata di emergenza (AFU)................................................115,116Assistenza al parcheggio posteriore..........140Asta di sostegno del cofano motore...........144Astina di livello olio................................33, 148Attrezzi........................................................157Autoradio ....................................255,268,270
Bagagliaio.....................................................75Bambini........................................108, 111, 112Bambini (sicurezza) ....................................113Barre del tetto.............................................187Batteria................................................150,180Bloccaggio ad effetto globale .................66, 73Bloccaggio delle porte dall'interno...............73Bluetooth (kit vivavoce).......................224, 265Bluetooth (telefono) .....................................224
Cambio manuale.................................126,127Cambio manuale pilotato ............128, 133,151Capacità serbatoio carburante.....................77Caratteristiche tecniche ..............191,193, 195Carburante ..............................................20,78Carburante (serbatoio)............................77,79Carica della batteria.................................... 180Carichi trainabili..........................191,193, 195Carico....................................................20, 187Cassettino portaoggetti ..........................94, 95Catene da neve...........................................190CD MP3.......................................................261Chiamata d'assistenza........................115,200Chiamata d'assistenza localizzata.............200Chiamata d'emergenza.......................115,200
A
B
C
Chiamata d'emergenza localizzata ............200Chiave con telecomando..................66, 67, 69Chiusura del bagagliaio..........................66, 75Chiusura delle por te................................66,72Cinture di sicurezza.....................107, 118, 121Clacson.......................................................114Climatizzatore ...............................................20Climatizzazione automatica....................51, 55Climatizzazione manuale........................51,53Cofano motore............................144,146, 147Comandi dell''autoradio al volante..............257Comando alzacristalli...................................70Comando d’illuminazione..............................80Comando del tergicristallo.......................87-89Comando di emergenza bagagliaio..............75Comando di emergenza porte......................74Comando riscaldamento sedili.....................61Computer di bordo.............................43,47-49Consigli per la manutenzione.....................146Consumo carburante....................................20Contachilometri parziale...............................34Contachilometri totalizzatore ........................34Contagiri........................................................22Contenitore....................................................93Contenitori ...........................................97, 100Controlli................................146, 147, 150, 151Controllo dinamico della stabilità (ESP).....117Controllo livello olio motore..................33, 148Controllo pressione (con kit).......................152Copribagagli................................................100Cric ..............................................................157
Av viamento del veicolo .........................67,128Av visatore acustico.....................................114Azzeramento del contachilometriparziale .......................................................34
Azzeramento dell'indicatore di
manutenzione.............................................32
Deodorante per abitacolo.............................58Dimensioni ..................................................197Dimenticanza chiave inserita........................67Disattivazione degli alzacristalliposteriori .....................................................70
D

276Indice alfabetico
Freno di stazionamento......................126,151Funzionamento automatico dei
tergicristalli............................................87,89Funzione autostrada (lampeggianti)...........114Fusibili.........................................................173
G.P.S...........................................................210Ganci ...................................................100, 102Gancio traino...............................................186Gonfiaggio dei pneumatici............................20Gonfiaggio occasionale (con kit)................152GPL.............................................................193Guida ..................................................208,215Guida economica .........................................20
Lampadine (sostituzione) ....................164,169Lavacristallo..................................................88Lavacristallo posteriore.................................88Lavaggio (consigli)......................................146Lettore CD MP3..........................................261Lettore USB................................................. 262Lettori musicali multimediali.......................236Leva del cambio............................................20Leva del cambio manuale........................... 126Leva del cambio manuale pilotato......128, 151Limitatore di velocità...................................136Livelli e verifiche ..................................146-149Livello additivo gasolio ................................149Livello d'olio...........................................33, 148Livello liquido di raffreddamento................. 149Livello liquido freni ......................................148Livello liquido lavacristallo..........................149Livello minimo carburante.............................77Localizzazione del veicolo ............................67Luce antinebbia posteriore.........................169Luce di retromarcia ..................................... 169Luci della targa ............................................169Luci di posizione...........................80,166,169Luci di stop .................................................. 169Lunotto (sbrinamento) ...................................52
Kit di riparazione temporanea pneumatici................................................152Kit foratura pneumatici................................152Kit vivavoce .........................................224,265
G
K
L
Eco-guida ......................................................20Eco-guida (consigli) ......................................20Economia (modalità)...................................182Elementi d'identificazione...........................198EMyWay ......................................................201Entrata ausiliaria.........................241, 262,264ESP/ASR.....................................................117Etichette d'identificazione ...........................198
E
Disattivazione dell’airbag passeggero........122Dischi dei freni............................................151Display a colori e car tografico DT ......205, 244
Display del quadro strumenti................22, 127Display monocromatico.............258, 268, 270Display multifunzione (con
autoradio)........................................37,40, 43Display multifunzione (senza autoradio)......35
Fanali fendinebbia posteriori........................81Faretti di lettura carte............................90,171Faretti lettura carte .......................................90Fari (regolazioni) ...........................................86Fari abbaglianti.....................................80,166Fari anabbaglianti .................................80,165Fari anteriori................................................164Fari diurni a LED...................................84,168Fari fendinebbia anteriori ................81,85,167Filtro abitacolo............................................150Filtro antiparticolato............................149, 150Filtro dell'aria............................................... 150Filtro dell'olio ...............................................150Fissaggi ISOFIX..........................................110Follow me home ............................................83Foratura pneumatici....................................152Freni............................................................151
FIdentificazione veicolo ................................198Illuminazione bagagliaio .......................92, 171Illuminazione cruscotto.................................34Illuminazione interna.............................90, 171Illuminazione statica in curva.......................85Impostazione dell'ora..................35,37, 40,43Impostazione della data ..............35,37, 40,43Indicatore di cambio marcia........................127Indicatore di direzione laterale....................168Indicatore di livello carburante......................77Indicatore di manutenzione..........................31Indicatori di direzione..........................114, 169Informazioni sul traffico (TMC) ...........221, 222
Informazioni sul traffico autostradale(TA)..........................................222,235, 260ISOFIX.........................................................111ISOFIX (fissaggi).........................................110
I

.
277 Indice alfabetico
Navigazione........................................207, 208Numero di telaio veicolo.............................198
Presa ausiliaria...................................241,264Presa JACK.................................241,262,264Presa USB..................................241,262,264Prese audio.........................................262,264Prese ausiliarie...........................................262Pressione dei pneumatici ...........................198Protezione dei bambini.......................104, 108,111, 112,122
Quadro di controllo .......................................22Quadro strumenti..........................................22
Ripiani e tavolinetti........................................97Ripiano posteriore...............................102, 103Riscaldamento........................................20,53Ruota di scorta............................................157
M
N
Q
Mancanza di carburante (Diesel) ...............145Manutenzione corrente.................................20Manutenzioni................................................20Masse..........................................191, 193,195Menu generale............................................258Menu rapidi.................................................206Modalità economia di energia ....................182Montaggio barre sul tetto............................187Motore Diesel................................78,147,195Motori benzina ..............................78, 146,191Motorizzazioni.............................191, 193,195MP3 (CD)....................................................261
Partenza assistita in salita/discesa............132Pastiglie dei freni.........................................151Pianale amovibile del bagagliaio........100, 101Pila del telecomando..............................68, 69Plafoniere ..............................................90,171Pneumatici....................................................20Portabicchieri................................................93Portabottiglia .................................................93Portacarte.....................................................96Portalattine....................................................97Porte..............................................................72Posizionamento obbligato della pistola di rifornimento carburante..............................79Posizione tavolinetto .....................................61Presa accessori 12 V....................................95Presa accessori 12 Volt..........................93, 97
P
Radio..........................................233,234, 259Regolatore di velocità .................................138Regolazione altezza e profonditàdel volante..................................................65Regolazione degli appoggiatesta...........60, 62Regolazione dei fari......................................86Regolazione dei sedili .............................59, 62Regolazione in altezza delle cinture di sicurezza...............................................118Reinizializzazione degli alzacristalli .............70Reinizializzazione del telecomando.............68Reinnesco circuito carburante....................145Reostato d'illuminazione...............................34
Retrovisore interno .......................................65Retrovisori esterni.........................................64Ricarica della batteria.................................180Ricarica profumo ...........................................58Riferimento colore vernice..........................198Rifornimento carburante ..........................77-79Rigenerazione del filtro antipar ticolato .......150Rimontaggio di una ruota...........................160Rimozione del tappetino di rivestimento ......96Ripartitore elettronico della frenata (REF)............................................115
R
Sbloccaggio..................................................66Sbloccaggio delle porte dall'interno.............73Sbrinamento..................................................52Scatola dei fusibili nel vano motore ............173Scatola fusibili nel cruscotto.......................173Sedili anteriori ...............................................59Sedili posteriori.............................................62Sedili riscaldati..............................................61Seggiolini classici per bambini...................107Seggiolini per bambini.................104, 107-109Seggiolini per bambini ISOFIX............110-112Segnale d''emergenza ................................ 114Segnale di emergenza................................114Serbatoio del carburante........................77, 79Serbatoio lavacristallo ................................ 149Sicurezza bambini ..............................108, 113Sicurezza dei bambini..........104,111, 112,122Sincronizzazione del telecomando...............68Sintesi vocale..............................................218Sistema di assistenza alla frenata..............115Sistema di assistenza alla frenata
d''emergenza............................................116Sistema di guida imbarcato........................208Sistemi ABS e REF ..................................... 115Sistemi ASR ed ESP...................................117Smontaggio di una ruota.............................160Sostituzione dei fusibili ............................... 173Sostituzione delle lampadine..............164,169Sostituzione di una lampadina............164,169Sostituzione di una ruota ............................157Sostituzione di una spazzola del
tergicristallo........................................89, 183Sostituzione di un fusibile...........................173Sostituzione filtro abitacolo ........................150Sostituzione filtro dell'aria...........................150
S

278Indice alfabetico
Vani portaoggetti...................................93,100Verifica dei livelli .................................148,149Verifiche correnti.................................150,151Videocamera di retromarcia.......................142Visiera parasole ............................................94
Volante (regolazione) ....................................65
V
Sostituzione filtro dell'olio...........................150Sostituzione pila telecomando......................68Spazzole del tergicristallo (sostituzione)......................................89, 183Specchietto di cor tesia.................................94Specchietto di sorveglianza bambini............94Spie di allarme..............................................27Spie di funzionamento............................23, 26Spie luminose....................................23, 26,27Sportellino carburante............................77, 79Stop Start..........49,56, 77, 133, 144,150, 180Streaming audio Bluetooth .................240, 267Struttura delle schermate...........244, 268, 270
T
Tabelle dei fusibili........................................173Tabelle delle masse....................191,193,195Tabelle delle motorizzazioni.......191,193,195Ta c h imetro....................................................22Ta p p e t i ni ........................................................96Ta rghette d'identificazione costruttore.......198Tasche portacarte.........................................97Telecomando...........................................66, 69Telefono...............................................224, 228Tendina di occultamento del tettopanoramico .................................................76Tendine..........................................................97Tergicristallo............................................87, 89Te rgicristallo posteriore................................88Tetto panoramico in vetro.............................76TMC (Info Traffic)........................................221To r c i a p o r t a t i le ..............................92, 100,171Traino..........................................................186Traino di un veicolo.....................................184Traspor to di oggetti lunghi ............................99
Zone a rischio (aggiornamento)..................212
Z
