Page 191 of 324
11
PRAKTISKE OPPLYSNINGER
189

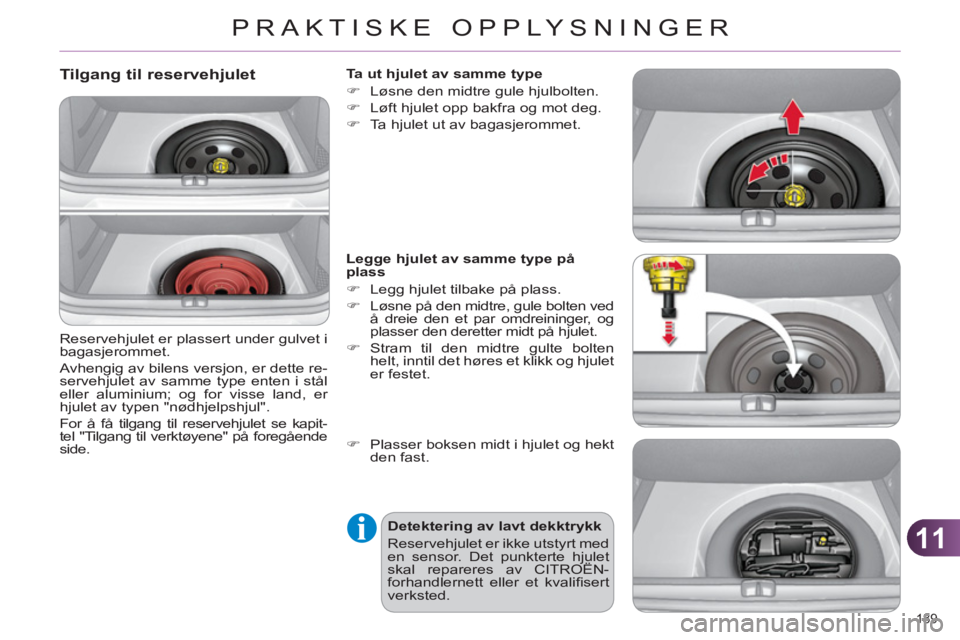

Tilgang til reservehjulet
Reservehjulet er plassert under gulvet i
bagasjerommet.
Avhengig av bilens versjon, er dette re-
servehjulet av samme type enten i stål
eller aluminium; og for visse land, er
hjulet av typen "nødhjelpshjul".
For å få tilgang til reservehjulet se kapit-
tel "Tilgang til verktøyene" på foregående
side.
Legge hjulet av samme type på
plass
)
Legg hjulet tilbake på plass.
)
Løsne på den midtre, gule bolten ved
å dreie den et par omdreininger, og
plasser den deretter midt på hjulet.
)
Stram til den midtre gulte bolten
helt, inntil det høres et klikk og hjulet
er festet.
Detektering av lavt dekktrykk
Reservehjulet er ikke utstyrt med
en sensor. Det punkterte hjulet
skal repareres av CITROËN-
forhandlernett eller et kvalifi sert
verksted.
Ta ut hjulet av samme type
)
Løsne den midtre gule hjulbolten.
)
Løft hjulet opp bakfra og mot deg.
)
Ta hjulet ut av bagasjerommet.
)
Plasser boksen midt i hjulet og hekt
den fast.
Page 192 of 324
11
PRAKTISKE OPPLYSNINGER
190

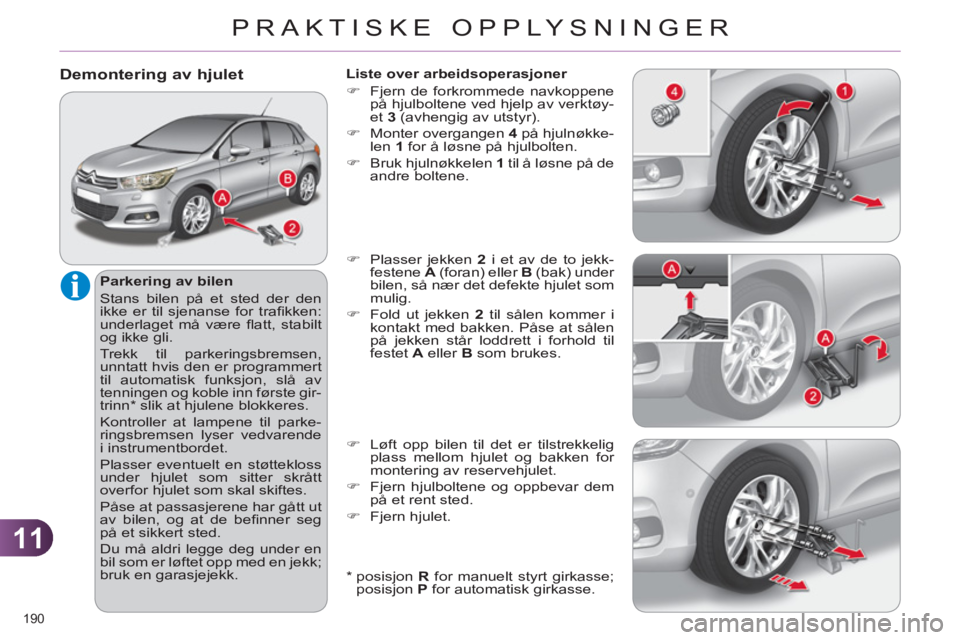

Demontering av hjulet
Parkering av bilen
Stans bilen på et sted der den
ikke er til sjenanse for trafi kken:
underlaget må være fl att, stabilt
og ikke gli.
Trekk til parkeringsbremsen,
unntatt hvis den er programmert
til automatisk funksjon, slå av
tenningen og koble inn første gir-
trinn * slik at hjulene blokkeres.
Kontroller at lampene til parke-
ringsbremsen lyser vedvarende
i instrumentbordet.
Plasser eventuelt en støttekloss
under hjulet som sitter skrått
overfor hjulet som skal skiftes.
Påse at passasjerene har gått ut
av bilen, og at de befi nner seg
på et sikkert sted.
Du må aldri legge deg under en
bil som er løftet opp med en jekk;
bruk en garasjejekk.
*
posisjon R
for manuelt styrt girkasse;
posisjon P
for automatisk girkasse.
Liste over arbeidsoperasjoner
)
Fjern de forkrommede navkoppene
på hjulboltene ved hjelp av verktøy-
et 3
(avhengig av utstyr).
)
Monter overgangen 4
på hjulnøkke-
len 1
for å løsne på hjulbolten.
)
Bruk hjulnøkkelen 1
til å løsne på de
andre boltene.
)
Plasser jekken 2
i et av de to jekk-
festene A
(foran) eller B
(bak) under
bilen, så nær det defekte hjulet som
mulig.
)
Fold ut jekken 2
til sålen kommer i
kontakt med bakken. Påse at sålen
på jekken står loddrett i forhold til
festet A
eller B
som brukes.
)
Løft opp bilen til det er tilstrekkelig
plass mellom hjulet og bakken for
montering av reservehjulet.
)
Fjern hjulboltene og oppbevar dem
på et rent sted.
)
Fjern hjulet.
Page 193 of 324
11
191

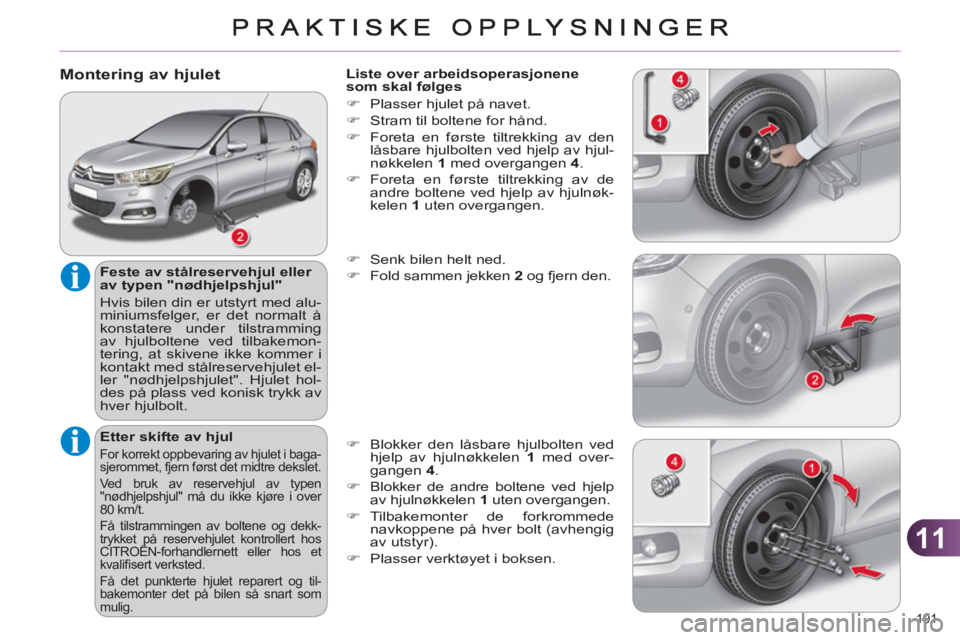

Montering av hjulet
Feste av stålreservehjul eller
av typen "nødhjelpshjul"
Hvis bilen din er utstyrt med alu-
miniumsfelger, er det normalt å
konstatere under tilstramming
av hjulboltene ved tilbakemon-
tering, at skivene ikke kommer i
kontakt med stålreservehjulet el-
ler "nødhjelpshjulet". Hjulet hol-
des på plass ved konisk trykk av
hver hjulbolt.
Etter skifte av hjul
For korrekt oppbevaring av hjulet i baga-
sjerommet, fjern først det midtre dekslet.
Ved bruk av reservehjul av typen
"nødhjelpshjul" må du ikke kjøre i over
80 km/t.
Få tilstrammingen av boltene og dekk-
trykket på reservehjulet kontrollert hos
CITROËN-forhandlernett eller hos et
kvalifi sert verksted.
Få det punkterte hjulet reparert og til-
bakemonter det på bilen så snart som
mulig.
Liste over arbeidsoperasjonene
som skal følges
)
Plasser hjulet på navet.
)
Stram til boltene for hånd.
)
Foreta en første tiltrekking av den
låsbare hjulbolten ved hjelp av hjul-
nøkkelen 1
med overgangen 4
.
)
Foreta en første tiltrekking av de
andre boltene ved hjelp av hjulnøk-
kelen 1
uten overgangen.
)
Senk bilen helt ned.
)
Fold sammen jekken 2
og fjern den.
)
Blokker den låsbare hjulbolten ved
hjelp av hjulnøkkelen 1
med over-
gangen 4
.
)
Blokker de andre boltene ved hjelp
av hjulnøkkelen 1
uten overgangen.
)
Tilbakemonter de forkrommede
navkoppene på hver bolt (avhengig
av utstyr).
)
Plasser verktøyet i boksen.
Page 194 of 324
11
PRAKTISKE OPPLYSNINGER
192
SKIFTE EN PÆRE
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk:
)
de skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense-
eller oppløsningsmiddel,
)
bruk en svamp og såpevann,
)
ved bruk av høytrykksvask
på gjenstridig skitt, rett ikke
strålen lenge mot lykter, lys
og deres omgivelsene for å
unngå å skade lakken eller
pakningene.
)
Berør ikke pæren direkte
med fi ngrene, bruk en klut
som ikke loer.
Utskifting av halogenpærer må
gjøres etter at lyktene har vært
slukket i noen minutter (risiko for
alvorlige forbrenninger).
Det kreves at det bare brukes pæ-
rer av typen antiultrafi olett (UV)
slik at lyktene ikke ødelegges.
Skift alltid en defekt pære med
en ny pære som har samme re-
feranse og spesifi kasjoner.
Risiko for livsfarlig elektrisk støt
Xenon-pærer (D1S-35W) skal skif-
tes ut hos CITROËN-forhandlernett
eller hos et kvalifi sert verksted.
Frontlykter
1.
Blinklys (H21 hvit).
2.
Nærlys (H7-55W).
3.
Fjernlys (H1-55W).
4.
Kjørelys/parkeringslys
(P 21/5 5W XL).
5.
Tåkelys (H11-55W).
1.
Nærlys/fjernlys svingbare
(D1S-35W).
2.
Blinklys (PY21W ravgul).
3.
Kjørelys/parklys (P21/5W XL).
4.
Tåkelykter (H11-55W).
Modell med halogenpærer
Modell med xenon-pærer og
svingbare lykter
Med pærer med stoppere av ty-
pen H1, H7... påse at de settes
riktig på plass for å kunne garan-
tere den beste lyskvaliteten.
Page 195 of 324
11
PRAKTISKE OPPLYSNINGER
193
De ravfargede pærene, slik som
blinklyset, skal skiftes ut med
pærer med samme spesifi kasjo-
ner og samme farge.
Ved tilbakemontering, påse at
beskyttelsesdekslet er forsvarlig
satt på plass for å garantere at
lykten er helt tett.
Skifte av blinklys
Modell med halogen pærer
Hvis blinklyset blinker raskere
(høyre eller venstre) betyr dette
at pæren på korresponderende
side er defekt.
Tilgang til pærene
)
Fjern vindskjermen ved å hekte den
av nederst.
)
Hekt av betjeningskabelen for åp-
ning av panseret ved de to festene.
)
Flytt kabelen bakover.
Etter utskifting av vedkommende pære,
glem ikke å sette alt på plass (kabel og
vindskjerm). I henhold til motoren og bare på venstre
side, skal du på forhånd utføre følgende
operasjoner for å få tilgang til beskyttel-
sesdekslene til pærene.
)
Drei pæreholderen en kvart omdrei-
ning og ta den ut.
)
Trekk ut pæren og skift den.
Ved tilbakemontering skal disse opera-
sjonene foretas i motsatt rekkefølge.
Modell med xenon pærer
)
Fjern beskyttelsesdekslet ved å
trekke i tungestykket.
)
Koble pæren fra kontakten.
)
Trekk fjærene tilside for å frigjøre
pæren.
)
Ta ut pæren og skift den.
Ved tilbakemontering, foreta disse ope-
rasjonene i motsatt rekkefølge.
Page 196 of 324
11
PRAKTISKE OPPLYSNINGER
194
Skifte av nærlys (bare på modeller
med halogenlykter)
Skifte av kjørelys/parklys
)
Fjern dekselet ved å trekke i tunge-
stykket.
)
Koble fra kontakten til pæren.
)
Drei pæreholderen en kvart omdrei-
ning og fjern den.
)
Fjern pæren og skift den ut.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.
)
Ta av beskyttelsesdekslet ved å
trekke i tungestykket.
)
Koble kontakten fra pæren.
)
Trekk fjærene tilside for å frigjøre
pæren.
)
Ta ut pæren og skift den.
Ved tilbakemontering, foreta disse ope-
rasjonene i motsatt rekkefølge.
Skifte av fjernlys (bare på modeller
med halogen pærer)
)
Fjern beskyttelsesdekslet ved å
trekke i endestykket.
)
Koble fra kontakten til lyset.
)
Klem sammen fjærene for å frigjøre
pæren.
)
Trekk i pæren og skift den.
Ved montering, foreta disse operasjo-
nene i motsatt rekkefølge.
Page 197 of 324
11
PRAKTISKE OPPLYSNINGER
195
)
Sett en fl at skrutrekker inn i hullet til
pyntelisten.
)
Vipp skrutrekkeren og hekt listen fra
støtfangeren (sensoren for hjelp til
parkering sitter fast på pyntelisten).
)
Fjern de to festeskruene til modulen
og ta den ut av sitt leie.
)
Koble fra kontakten til pæreholderen.
)
Drei pæreholderen en kvart omdrei-
ning og fjern den.
)
Trekk ut pæren og skift den.
Ved tilbakemontering skal disse ar-
beidsoperasjonene utføres i omvendt
rekkefølge.
For skifte av disse pærene, kan du kan
ta kontakt med CITROËN-forhandlernett
eller et kvalifi sert verksted.
Skifte av tåkelykter
Utskifting av sidespotene
For å skifte ut disse lysdiodene, kontakt
CITROËN-forhandlernett eller et kvalifi -
sert verksted.
Skifte av sideblinklys og integrerte
blinklys
)
Før en skrutrekker inn ved midten
av sideblinklyset, mellom blinklyset
og speilsokkelen.
)
Vipp på skrutrekkeren for å få ut
sideblinklyset og fjern det.
)
Koble fra kontakten til sideblinklyset.
Ved tilbakemontering foretas operasjo-
nene i motsatt rekkefølge.
Disse pærene fi nner du hos din
CITROËN-forhandler eller hos et kva-
lifi sert verksted.
Page 198 of 324
11
PRAKTISKE OPPLYSNINGER
196
Baklys
1.
Bremselys/parklys (P21/5W).
2.
Blinklys (PY21W ravfarget)
3.
Ryggelys (P21W).
4.
Tåkelys (P21W).
Pærer med ravfarge, slik som
blinklysene, skal skiftes ut med
pærer med identiske farger og
spesifi kasjoner.
Lyktene som sitter på bakluken
lyser ikke.
Skifte pærer
Disse fi re pærene skiftes fra utsiden av
bagasjerommet:
)
åpne bagasjerommet,
)
fjern dekslet i korresponderende si-
debekledning,
)
hekt av kontakten til lykten,
)
plasser en klut nede i hulerommet
for ikke å miste mutteren når du
skrur den løs,
)
løsne den sekskantede mutteren
med en pipenøkkel 10, avslutt med
å skru den løs for hånd,
)
løsne de to festeskruene til pære-
holderen,
)
ta lykten forsiktig ut ved å trekke
den utover,
)
skyv tilside de fi re tungestykkene og
fjern pæreholderen,
)
drei pæren en kvart omdreining og
skift den.
Ved tilbakemontering, gå frem i om-
vendt rekkefølge.
Påse at lykten føres rett inn i sporene.
Trekk til uten å bruke makt slik at lykten
blir vanntett uten at den ødelegges.
Page 199 of 324
11
PRAKTISKE OPPLYSNINGER
197
For å lette demonteringen, utfør denne
prosedyren med halvåpen bakluke.
)
Før en smal skrutrekker inn i ett av
de utvendige innsnittene i plast-
dekslet.
)
Skyv utover.
)
Fjern plastdekslet.
)
Skift den defekte pæren.
For tilbakesetting, trykk på plastdekslet
for å hekte det fast.
Utskifting av skiltlys
(W5W)
Ved utskifting av denne typen diodelys,
ta kontakt med CITROËN-forhandlernett
eller et kvalifi sert verksted.
Skifte av høytsittende bremselys
(dioder)
Page 200 of 324
11
PRAKTISKE OPPLYSNINGER
198
SKIFTE EN SIKRING
Tilgang til verktøy
Tangen er festet på baksiden av deks-
let til sikringsboksen i dashbordet.
Slik får du tilgang til den:
)
hekt av av dekslet ved å trekke i
øvre høyre kant, deretter venstre,
Skifte sikring
Før du skifter sikringen, er det nødven-
dig:
)
å kjenne årsaken til feilen og å utbe-
dre den,
)
å slå av alle elektriske forbrukere,
)
å sette bilen i ro og slå av tenningen,
)
å fi nne sikringen som er defekt ved
hjelp av sikringsplasseringer og ta-
beller på de neste sidene.
Ikke defekt
Defekt
For å gjøre inngrep på en sikring, er det
påbudt:
)
å bruke spesialtangen for å ta ut
sikringen og kontrollere tilstanden til
glødetråden,
)
å alltid skifte ut en defekt sikring
med en sikring med samme styrke
(samme farge); en forskjellig styrke
kan forårsake en funksjonsfeil (ri-
siko for brann).
Hvis feilen oppstår på nytt like etter ut-
skiftingen av sikringen, få kontrollert det
elektriske utstyret hos CITROËN eller
hos et kvalifi sert verksted.
Installering av elektrisk
tilbehør
Den elektriske kretsen i bilen din
er beregnet på å fungere med
standard- eller ekstrautstyr.
Før du eventuelt installerer an-
dre utstyr eller elektrisk tilbehør
i bilen, kontakt CITROËN-for-
handlernett eller et kvalifi sert
verksted.
CITROËN frasier seg ethvert an-
svar for utgifter som skyldes instal-
lering av tilbehør som ikke føres
eller anbefales av CITROËN eller
som ikke er blitt installert etter deres
anvisninger. Dette gjelder spesi-
elt når forbruket for alle de ekstra
tilkoblede apparatene overskrider
10 milliampere.
Skifte av en sikring som ikke står
oppført i oversikten under kan
medføre en alvorlig funksjons-
feil på bilen din. Ta kontakt med
CITROËN-forhandlernett eller et
kvalifi sert verksted.
Tang
)
frigjør dekslet helt og snu det,
)
ta ut holderen på baksiden som tan-
gen er festet til.
