CITROEN C4 2015 InstruktionsbÖcker (in Swedish)

209
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015

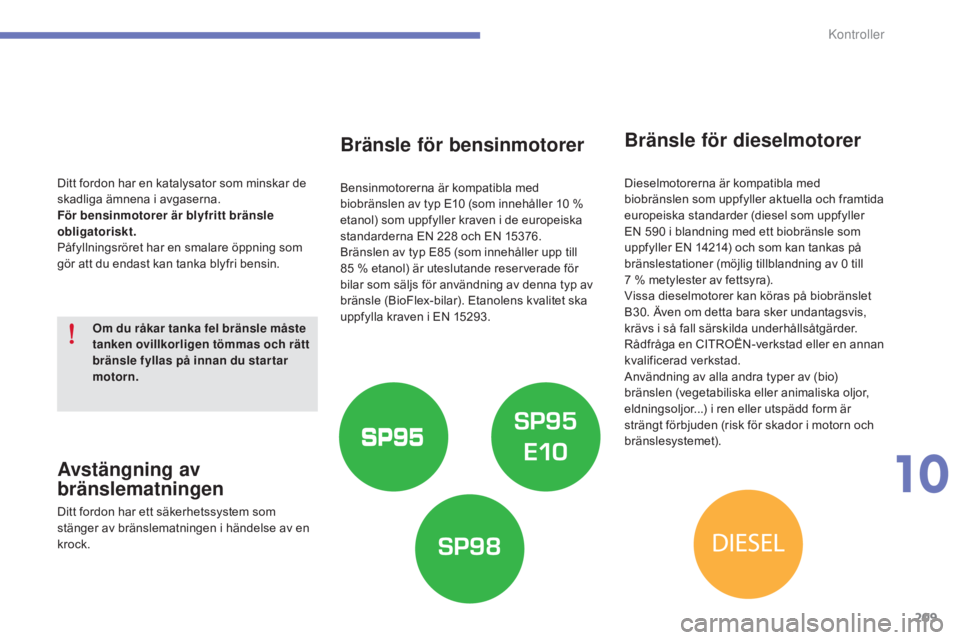

Bränsle för bensinmotorer
Bensinmotorerna är kompatibla med
biobränslen av typ E10 (som innehåller 10 %
etanol) som uppfyller kraven i de europeiska
standarderna EN 228
och EN 15376.
Bränslen av typ E85
(som innehåller upp till
85
% etanol) är uteslutande reserverade för
bilar som säljs för användning av denna typ av
bränsle (BioFlex-bilar). Etanolens kvalitet ska
uppfylla kraven i EN 15293.
Bränsle för dieselmotorer
Dieselmotorerna är kompatibla med
biobränslen som uppfyller aktuella och framtida
europeiska standarder (diesel som uppfyller
EN 590
i blandning med ett biobränsle som
uppfyller EN 14214) och som kan tankas på
bränslestationer (möjlig tillblandning av 0
till
7
% metylester av fettsyra).
Vissa dieselmotorer kan köras på biobränslet
B30. Även om detta bara sker undantagsvis,
krävs i så fall särskilda underhållsåtgärder.
Rådfråga en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Användning av alla andra typer av (bio)
bränslen (vegetabiliska eller animaliska oljor,
eldningsoljor...) i ren eller utspädd form är
strängt förbjuden (risk för skador i motorn och
bränslesystemet).
Ditt fordon har en katalysator som minskar de
skadliga ämnena i avgaserna.
För bensinmotorer är blyfritt bränsle
obligatoriskt.
Påfyllningsröret har en smalare öppning som
gör att du endast kan tanka blyfri bensin.
Avstängning av
bränslematningen
Ditt fordon har ett säkerhetssystem som
stänger av bränslematningen i händelse av en
krock.
Om du råkar tanka fel bränsle måste
tanken ovillkorligen tömmas och rätt
bränsle fyllas på innan du star tar
motorn.
10
Kontroller

210
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015

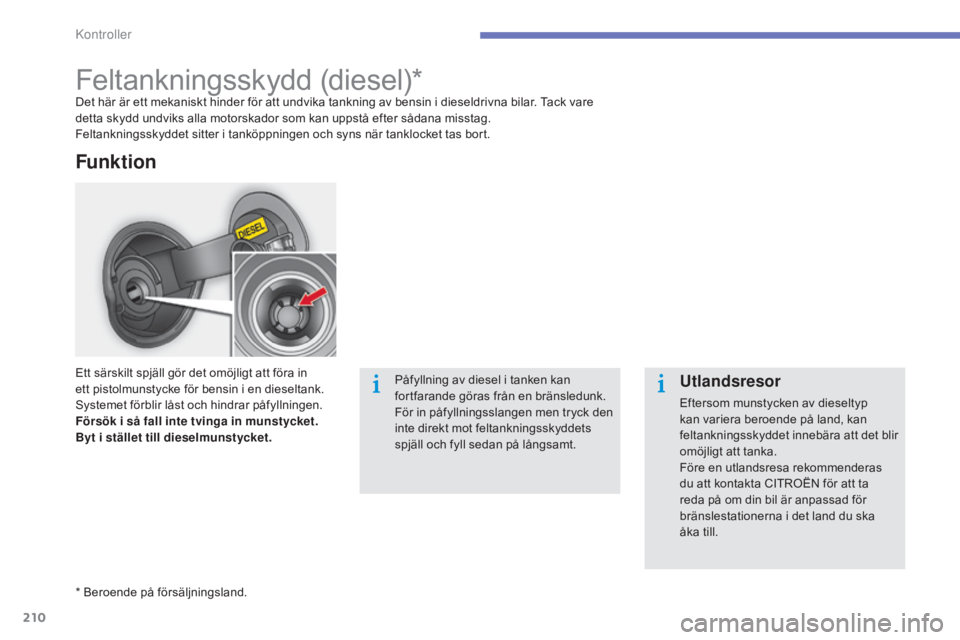

Feltankningsskydd (diesel)*Det här är ett mekaniskt hinder för att undvika tankning av bensin i dieseldrivna bilar. Tack vare
detta skydd undviks alla motorskador som kan uppstå efter sådana misstag.
Feltankningsskyddet sitter i tanköppningen och syns när tanklocket tas bort.
Ett särskilt spjäll gör det omöjligt att föra in
ett pistolmunstycke för bensin i en dieseltank.
Systemet förblir låst och hindrar påfyllningen.
Försök i så fall inte tvinga in munstycket.
Byt i stället till dieselmunstycket.
* Beroende på försäljningsland.Påfyllning av diesel i tanken kan
fortfarande göras från en bränsledunk.
För in påfyllningsslangen men tryck den
inte direkt mot feltankningsskyddets
spjäll och fyll sedan på långsamt.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Före en utlandsresa rekommenderas
du att kontakta CITROËN för att ta
reda på om din bil är anpassad för
bränslestationerna i det land du ska
åka till.
Funktion
Kontroller

211
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015
Bränslestopp (diesel)
HDi-motor 1.6Motor 2.0 HDiI händelse av bränslestopp i bilar utrustade
med en HDI-motor måste bränslesystemet
avluftas. Se motsvarande bild av motorrummet.
Om din bil är försedd med ett
feltankningsskydd kan du läsa mer under
rubriken "Feltankningsskydd (diesel)".
Motorerna BlueHDi 100,
115
och 120
Om motorn inte startar på första försöket
ska du inte fortsätta att försöka starta,
utan göra om proceduren från början. F

F
yll på minst fem liter bränsle i tanken.
F
Ö
ppna motorhuven.
F
T
a vid behov loss dekorkåpan för att
komma åt handpumpen.
F
P
umpa med handpumpen tills den känns
hård (motstånd kan förekomma vid den
första tryckningen).
F A ktivera startmotorn tills motorn startar
(vänta cirka 15 sekunder och försök igen,
om den inte startar på första försöket).
F

O
m motorn inte startar efter flera försök
behöver du pumpa med handpumpen på
nytt och sedan aktivera startmotorn.
F

S
ätt tillbaka dekorkåpan och kläm fast den.
F

S
täng motorhuven.F

F
yll på minst fem liter bränsle i tanken.
F
Ö
ppna motorhuven.
F
T
a vid behov loss dekorkåpan för att
komma åt handpumpen.
F
L
ossa avluftningsskruven.
F
P
umpa med handpumpen till du ser
bränsle i det genomskinliga röret.
F D ra åt avluftningsskruven igen.
F A ktivera startmotorn tills motorn går igång
(vänta i ca 15
sekunder och försök igen om
motorn inte startar på första försöket).
F

P
umpa på nytt med handpumpen och
aktivera sedan startmotorn igen, om
motorn inte startar efter flera försök.
F

S
ätt tillbaka och kläm fast dekorkåpan.
F

S
täng motorhuven.
F

F

yll på minst fem liter diesel i tanken.
F

S

lå till tändningen (utan att starta motorn).
F

V

änta i cirka 6 sekunder och slå ifrån
tändningen.
F

U

pprepa proceduren 10 gånger.
F

A

ktivera startmotorn för att starta motorn.
10
Kontroller

212
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015
Motorhuv
F Tryck det utvändiga reglaget B åt vänster och lyft upp motorhuven.
Öppna så här
F Öppna den vänstra framdörren.
F D ra i det invändiga reglaget A , som sitter
nedtill i dörröppningen.
F

T
a loss stöttan C ur sitt fäste på
motorhuvens insida.
F

P
lacera stöttan i stödpunkten, så att
motorhuven hålls öppen.
Stäng så här
F Ta bort stöttan från stödpunkten.
F T ryck fast stöttan i sitt fäste på
motorhuvens insida.
F

S
änk ned motorhuven och släpp den i
slutet av rörelsen.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt stängd.
Kylfläkten kan sättas igång efter att motorn
stängts av. Var försiktig så att inga föremål
eller kläder fastnar i fläktbladen.
Koppla ur Stop & Start före alla ingrepp
under motorhuven för att undvika alla
risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Öppna inte motorhuven om det blåser
kraftigt.
Manövrera det utvändiga reglaget och
stöttan försiktigt när motorn är varm
(risk för brännskada).
På grund av den elektriska utrustning
som finns i motorrummet rekommenderar
vi dig att i möjligaste mån undvika att
utsätta det för vatten (regn, tvättning etc.).
Det invändiga reglagets placering
gör att motorhuven inte kan öppnas
så länge den vänstra framdörren är
stängd.
kontroller

213
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015

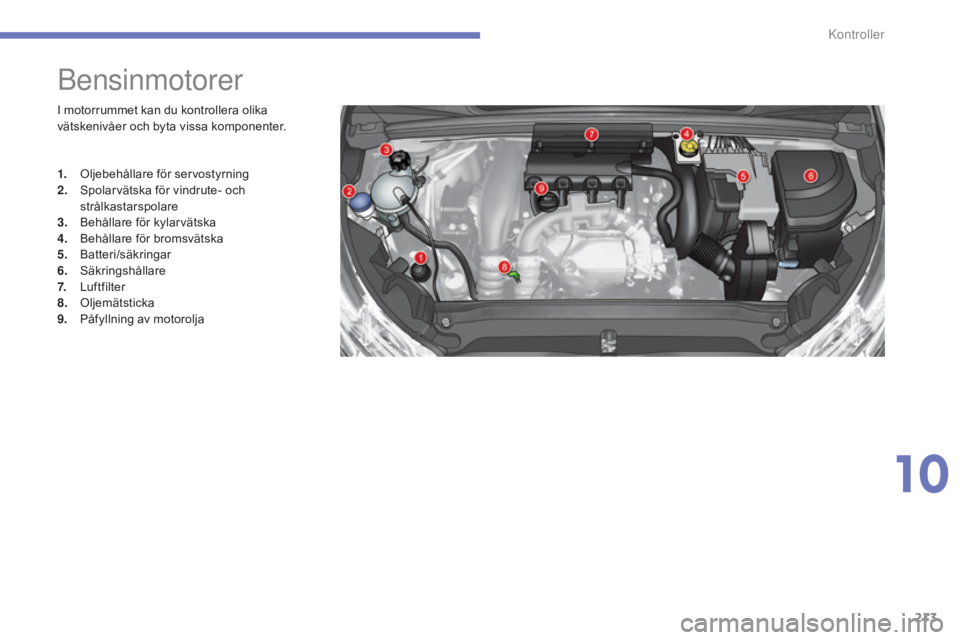

bensinmotorer
I motorrummet kan du kontrollera olika
vätskenivåer och byta vissa komponenter.
1.
O
ljebehållare för servostyrning
2.
S

polarvätska för vindrute- och
strålkastarspolare
3.
B

ehållare för kylarvätska
4.
B

ehållare för bromsvätska
5.
B

atteri/säkringar
6.
S

äkringshållare
7.
Lu

ftfilter
8.
O

ljemätsticka
9.
P

åfyllning av motorolja
10
kontroller

214
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015
* Beroende på motor.

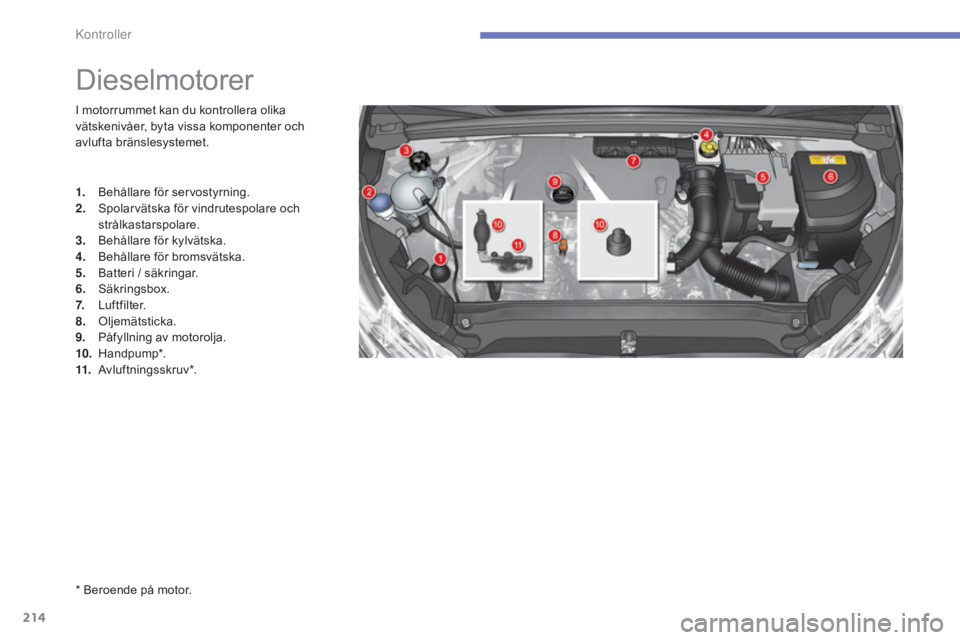

Dieselmotorer
I motorrummet kan du kontrollera olika
vätskenivåer, byta vissa komponenter och
avlufta bränslesystemet.
1.
B
ehållare för servostyrning.
2.
S

polarvätska för vindrutespolare och
strålkastarspolare.
3.
B

ehållare för kylvätska.
4.
B

ehållare för bromsvätska.
5.
B

atteri / säkringar.
6.
S

äkringsbox.
7.
Lu

ftfilter.
8.
O

ljemätsticka.
9.
P

åfyllning av motorolja.
10.
H

andpump*.
11.
A

vluftningsskruv*.
Kontroller

215
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015

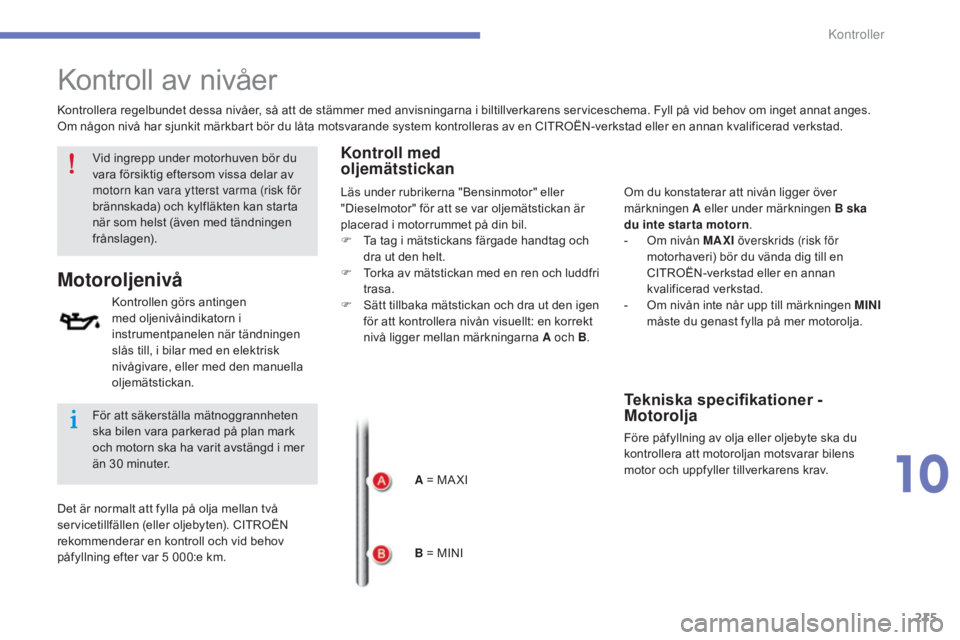

Kontroll av nivåer
Kontrollen görs antingen
med oljenivåindikatorn i
instrumentpanelen när tändningen
slås till, i bilar med en elektrisk
nivågivare, eller med den manuella
oljemätstickan.
Motoroljenivå
Kontroll med
oljemätstickan
Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i biltillverkarens serviceschema. Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en CITROËN-verkstad eller en annan kvalificerad verkstad.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll och vid behov
påfyllning efter var 5 000:e km. A = MA XI
B = MINIOm du konstaterar att nivån ligger över
märkningen
A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAXI överskrids (risk för
motorhaveri) bör du vända dig till en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
-

O
m nivån inte når upp till märkningen MINI
måste du genast fylla på mer motorolja.
Tekniska specifikationer -
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan motsvarar bilens
motor och uppfyller tillverkarens krav.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
För att säkerställa mätnoggrannheten
ska bilen vara parkerad på plan mark
och motorn ska ha varit avstängd i mer
än 30

minuter. Läs under rubrikerna "Bensinmotor" eller
"Dieselmotor" för att se var oljemätstickan är
placerad i motorrummet på din bil.
F

T

a tag i mätstickans färgade handtag och
dra ut den helt.
F

T

orka av mätstickan med en ren och luddfri
trasa.
F

S

ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
10
Kontroller

216
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015

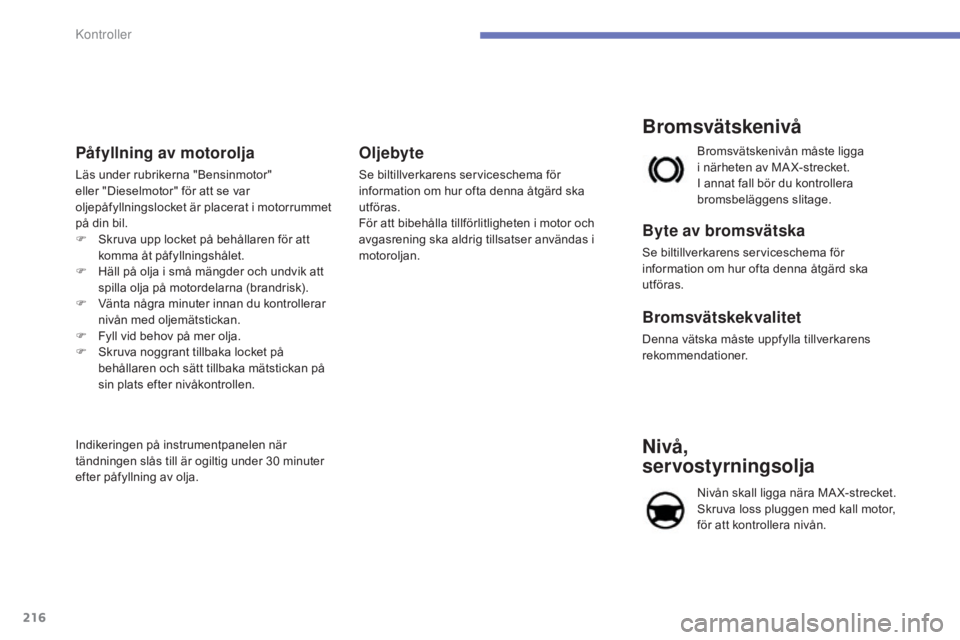

Påfyllning av motorolja
Läs under rubrikerna "Bensinmotor"
eller "Dieselmotor" för att se var
oljepåfyllningslocket är placerat i motorrummet
på din bil.
F
S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen när
tändningen slås till är ogiltig under 30
minuter
efter påfyllning av olja.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Denna vätska måste uppfylla tillverkarens
rekommendationer. Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Nivå,
servostyrningsolja
Nivån skall ligga nära MA X-strecket.
Skruva loss pluggen med kall motor,
för att kontrollera nivån.
Kontroller

217
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015

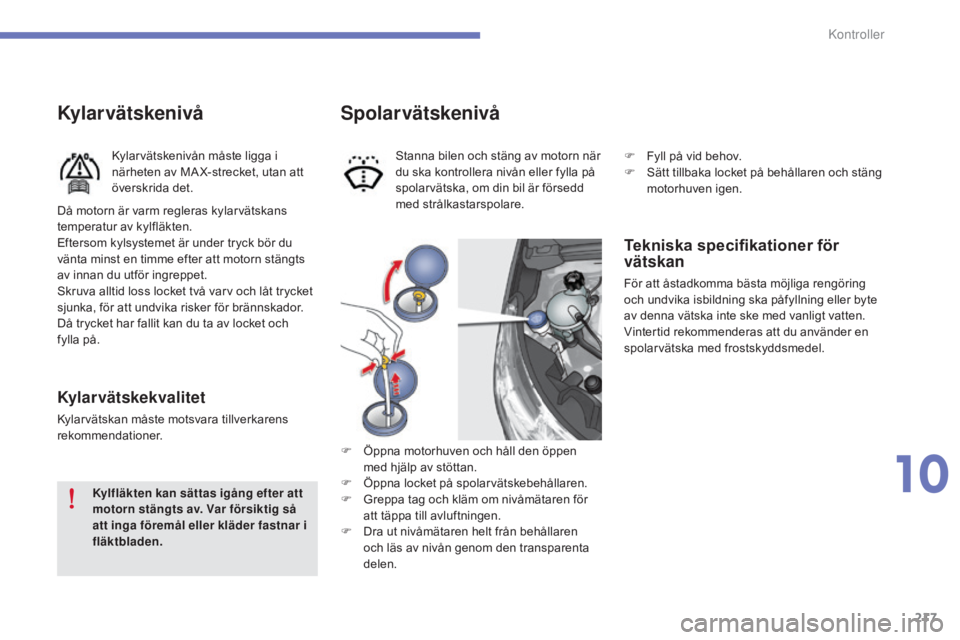

Spolar vätskenivå
Tekniska specifikationer för
vätskan
För att åstadkomma bästa möjliga rengöring
och undvika isbildning ska påfyllning eller byte
av denna vätska inte ske med vanligt vatten.
Vintertid rekommenderas att du använder en
spolarvätska med frostskyddsmedel.
Stanna bilen och stäng av motorn när
du ska kontrollera nivån eller fylla på
spolarvätska, om din bil är försedd
med strålkastarspolare.
F

Ö

ppna motorhuven och håll den öppen
med hjälp av stöttan.
F

Ö

ppna locket på spolarvätskebehållaren.
F

G

reppa tag och kläm om nivåmätaren för
att täppa till avluftningen.
F

D

ra ut nivåmätaren helt från behållaren
och läs av nivån genom den transparenta
delen.
Kylar vätskenivå
Kylarvätskenivån måste ligga i
närheten av MA X-strecket, utan att
överskrida det.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador.
Då trycket har fallit kan du ta av locket och
fylla på.
F
F
yll på vid behov.
F
S
ätt tillbaka locket på behållaren och stäng
motorhuven igen.
10
Kontroller

218
C4-2_sv_Chap10_verification_ed01-2015
C4-2_sv_Chap10_verification_ed01-2015

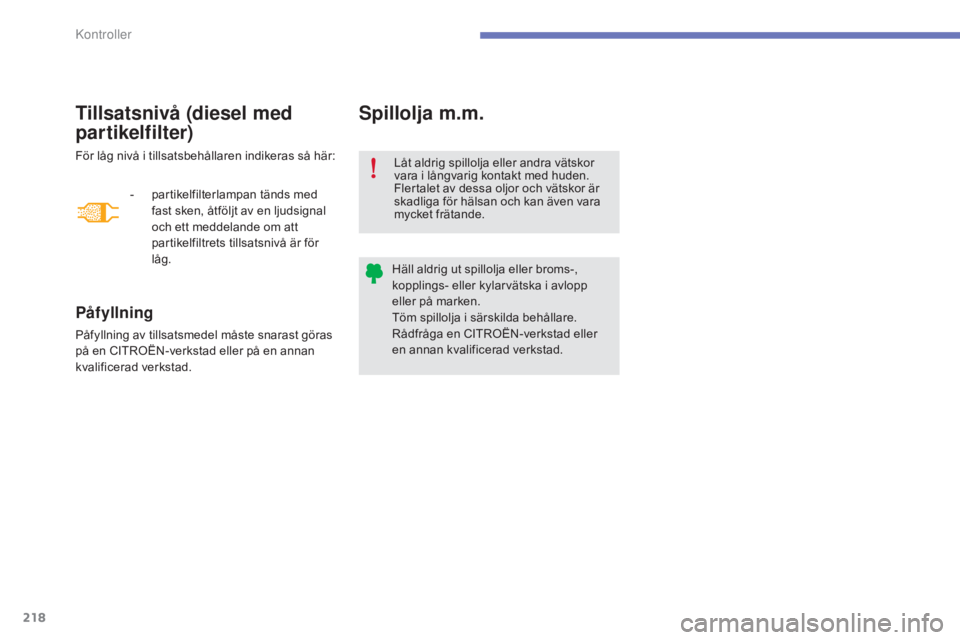

Spillolja m.m.
För låg nivå i tillsatsbehållaren indikeras så här:
Påfyllning
Påfyllning av tillsatsmedel måste snarast göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.-
par

tikelfilterlampan tänds med
fast sken, åtföljt av en ljudsignal
och ett meddelande om att
partikelfiltrets tillsatsnivå är för
låg.
Tillsatsnivå (diesel med
partikelfilter)
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är
skadliga för hälsan och kan även vara
mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Kontroller
