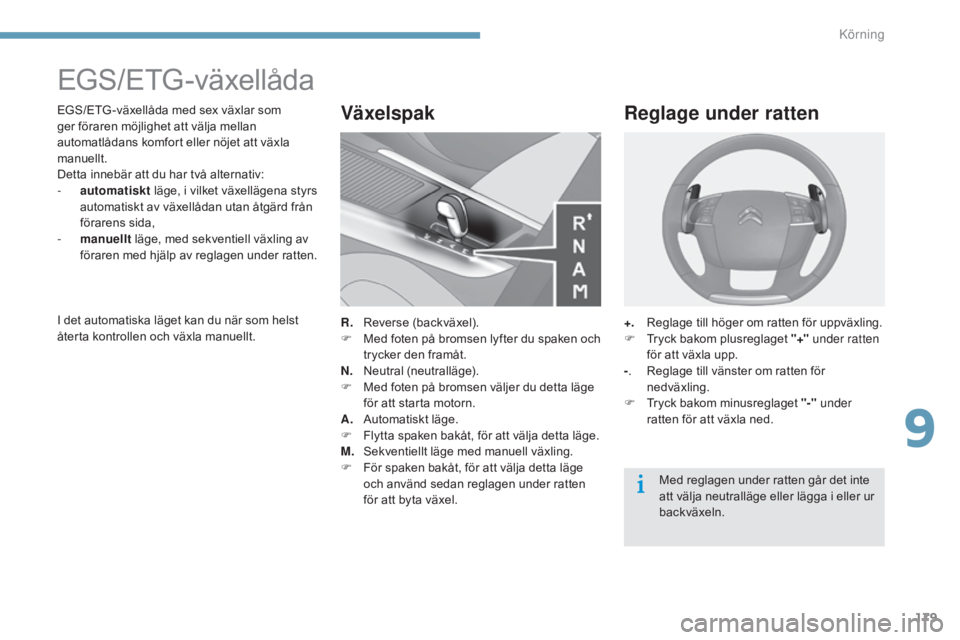

EGS/ETG-växellåda
EGS/ETG -växellåda med sex växlar som
ger föraren möjlighet att välja mellan
automatlådans komfort eller nöjet att växla
manuellt.
Detta innebär att du har två alternativ:
-
a
utomatiskt läge, i vilket växellägena styrs
automatiskt av växellådan utan åtgärd från
förarens sida,
-

m
anuellt läge, med sekventiell växling av
föraren med hjälp av reglagen under ratten.
R.
R

everse (backväxel).
F

M
ed foten på bromsen lyfter du spaken och
trycker den framåt.
N.
N

eutral (neutralläge).
F

M
ed foten på bromsen väljer du detta läge
för att starta motorn.
A.
A

utomatiskt läge.
F

F
lytta spaken bakåt, för att välja detta läge.
M.
S

ekventiellt läge med manuell växling.
F

F
ör spaken bakåt, för att välja detta läge
och använd sedan reglagen under ratten
för att byta växel.Växelspak
+. Reglage till höger om ratten för uppväxling.
F T ryck bakom plusreglaget "+" under ratten
för att växla upp.
- .

R
eglage till vänster om ratten för
nedväxling.
F

T
ryck bakom minusreglaget "-" under
ratten för att växla ned.
Reglage under ratten
I det automatiska läget kan du när som helst
återta kontrollen och växla manuellt.
Med reglagen under ratten går det inte
att välja neutralläge eller lägga i eller ur
backväxeln.
9
körning

180
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Visning på instrumentpanelen
Växelspakens lägen
N. Neutral (neutralläge)
R. R everse (backväxel)
1
2 3 4 5 6.
V
äxellägen i sekventiellt läge.
AUTO.



S
ymbolen tänds vid val av automatiskt
läge. Den släcks vid övergång till
sekventiellt läge. F

V
älj läge N
.
F
T
rampa bromspedalen i botten.
F
S
tarta motorn.
Starta bilen
F Välj det automatiska läget (
A), det
sekventiella läget ( M) eller backväxeln ( R).
F

L
ossa parkeringsbromsen om den inte står
i det automatiska läget.
F

S
läpp gradvis upp bromspedalen.
F

G
e gas.
AUTO och 1, 1
eller R visas då på
instrumentpanelens display.
N visas på instrumentpanelens
display.
Trampa alltid på bromspedalen när
motorn startas.
När du lägger i backväxeln hörs en
ljudsignal. Om motorn inte startar:
-
o
m N

blinkar i instrumentpanelen
flyttar du växelspaken till läge A
och därefter till läge N .
-

O

m kontrollampan
"Foten på bromsen"
tänds, åtföljt av att en
ljudsignal hörs och ett
meddelande visas,
ska du trampa hårt på
bromspedalen.
körning

181
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Automatiskt läge
För att erhålla bästa möjliga acceleration, till
exempel då du kör om en annan bil, kan du
trampa kraftigt på gaspedalen förbi den tröga
punkten (kick-down). Växellådan fungerar automatiskt utan åtgärd
från förarens sida. Den väljer hela tiden det
växelläge som är lämpligast med tanke på
följande parametrar:
-
o
ptimal förbrukning,
-
k
örstil,
-
v
ägprofil,
-
b
ilens last. AUTO
och aktuellt växelläge visas
på instrumentpanelens display.
Välj aldrig neutralläget N medan bilen
är i rörelse.
Välj aldrig friläget N under färd.
Du kan när som helst byta funktionsläge
genom att flytta växelspaken från A till
M eller tvärtom.
F

V
älj läge A
.
Tillfällig återgång till manuell
växling
Du kan tillfälligt återta kontrollen och växla
manuellt med reglagen "+" och "-" under
ratten. Växellådan lägger in önskad växel under
förutsättning att motorns varvtal medger detta.
Med funktionen kan du föregripa vissa
situationer som t.ex. när du närmar dig en
kurva eller kör om en annan bil.
Då en kort stund har för flutit utan att föraren
har rört reglagen tar växellådan över och styr
växlingen automatiskt igen.
Manuellt läge
De ilagda växlarna visas i tur och
ordning på instrumentpanelens
display.
Önskad växel läggs i under förutsättning att
motorns varvtal medger detta.
Gaspedalen behöver inte släppas upp vid byte
av växelläge.
Vid inbromsning eller hastighetsminskning
växlar lådan automatiskt ned för att göra det
möjligt att accelerera i rätt växelläge.
Vid kraftigt gaspådrag växlar bilen inte upp
utan att föraren använder reglagen under
ratten. F

V

älj läge M
.
9
körning

182
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Om du ställer spaken i backväxelläget i
låg hastighet kommer kontrollampan N att
blinka och växellådan ställer sig automatiskt i
neutralläget. Ställ spaken i läge N och sedan
på nytt i läge R för att lägga i backväxeln.
Backväxeln
För att du ska kunna lägga i backväxeln måste
bilen stå helt stilla och bromspedalen trampas
ned.
F
V
älj läge R .
Funktionsstörning
Stanna bilen
Om bilen står stilla med motorn i
gång, måste du sätta växelspaken i
neutralläge N.
Före alla ingrepp i motorrummet bör du
kontrollera att växelspaken står i läge N
och att parkeringsbromsen är åtdragen.
Vid parkering ska du alltid dra åt
parkeringsbromsen för att låsa hjulen,
om den inte är ställd i det automatiska
läget.
Innan du stänger av motorn kan du:
-

f

lytta spaken till läge N för att ställa bilen i
neutralläget,
e

ller
-

l

åta en växel vara ilagd. I så fall kan bilen
inte för flyttas.
I bägge fallen måste du dra åt
parkeringsbromsen , så att bilen står helt
stilla, om den inte står i det automatiska
funktionsläget. Om symbolen AUTO
blinkar med tändningen
påslagen, åtföljt av en ljudsignal och ett
meddelande på displayen, betyder det att en
funktionsstörning uppstått i växellådan.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
körning

183
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015

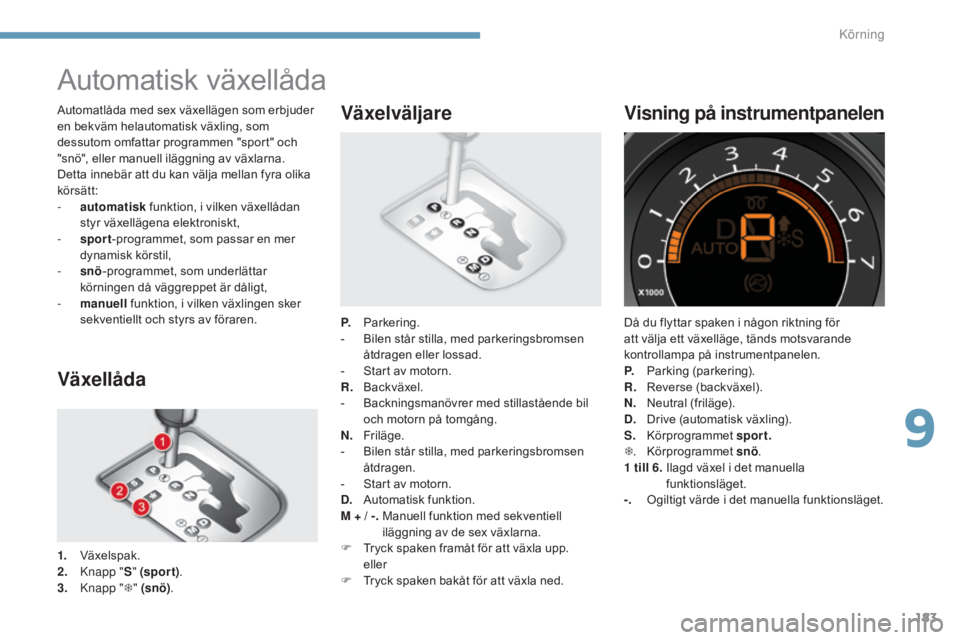

Automatisk växellåda
Växellåda
1. Växelspak.
2. knap p "S" (spor t) .
3.


k
nap
p "T" (snö) . P.
P

arkering.
-
B
ilen står stilla, med parkeringsbromsen
Ã¥tdragen eller lossad.
-
S
tart av motorn.
R.
B
ackväxel.
-
B
ackningsmanövrer med stillastående bil
och motorn på tomgång.
N.
F
riläge.
-
B
ilen står stilla, med parkeringsbromsen
Ã¥tdragen.
-
S
tart av motorn.
D.
Aut
omatisk funktion.
M + / -.
M
anuell funktion med sekventiell
iläggning av de sex växlarna.
F T ryck spaken framåt för att växla upp. e
ller
F

T
ryck spaken bakåt för att växla ned.
Växelväljare
Då du flyttar spaken i någon riktning för
att välja ett växelläge, tänds motsvarande
kontrollampa på instrumentpanelen.
P.
P

arking (parkering).
R.
R

everse (backväxel).
N.
N

eutral (friläge).
D.
D

rive (automatisk växling).
S.
K

örprogrammet sport.
T .
K

örprogrammet snö.
1
till 6.
I
lagd växel i det manuella
funktionsläget.
-.
O

giltigt värde i det manuella funktionsläget.
Visning på instrumentpanelenAutomatlåda med sex växellägen som erbjuder
en bekväm helautomatisk växling, som
dessutom omfattar programmen "sport" och
"snö", eller manuell iläggning av växlarna.
Detta innebär att du kan välja mellan fyra olika
körsätt:
-
a
utomatisk funktion, i vilken växellådan
styr växellägena elektroniskt,
-

sp
ort-programmet, som passar en mer
dynamisk körstil,
-

sn
ö-programmet, som underlättar
körningen då väggreppet är dåligt,
-

m
anuell funktion, i vilken växlingen sker
sekventiellt och styrs av föraren.
9
körning

184
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Start av bilen
Ett meddelande visas om du försöker
flytta växelspaken från läge P till
ett annat läge utan att trampa på
bromspedalen.F

V
älj läge D för automatisk
iläggning av de
sex växlarna.
Växellådan fungerar då i adaptivt läge, utan
åtgärd från förarens sida. Den väljer hela
tiden det växelläge som är bäst anpassat till
körstilen, vägens profil och lasten i bilen.
För att uppnå en maximal acceleration utan att
röra vid spaken trampar du ned gaspedalen
helt (kick-down). Växellådan växlar då
automatiskt ned eller håller kvar det valda
växelläget tills motorns högsta varvtal uppnås.
Vid bromsning växlar bilen ned automatiskt, för
att ge en effektiv motorbroms.
Om du plötsligt lyfter foten från gaspedalen,
övergår växellådan inte till ett högre växelläge,
för att bibehålla säkerheten.
Om läget R
, D eller M väljs då motorn
går på tomgång och med lossade
bromsar, rör sig bilen utan att du
trampar på gaspedalen.
Lämna aldrig barn ensamma inne i bilen
utan tillsyn med motorn igång.
Dra åt parkeringsbromsen och välj
läge P om en underhållsåtgärd utförs
när motorn är igång.
Välj aldrig läge N när bilen är i rörelse.
Välj aldrig något av lägena P eller R, så
länge bilen inte står helt stilla.
Om läget N av misstag läggs i då bilen
kör i normal fart, låt motorn sakta in och
välj sedan läge D för att åter öka farten.
F

V

älj läget P eller N med foten på bromsen.
F

S

tarta motorn.
I annat fall hörs en ljudsignal, som åtföljs av ett
meddelande på multifunktionsdisplayen.
F

M

ed motorn i gång trycker du på
bromspedalen.
F

L

ossa parkeringsbromsen, utom om den
har programmerats i automatiskt läge.
F

V

älj läget R
, D eller M ,
F

S

läpp gradvis upp bromspedalen.
Bilen sätts strax i rörelse.
Automatisk
funktion
körning

185
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015

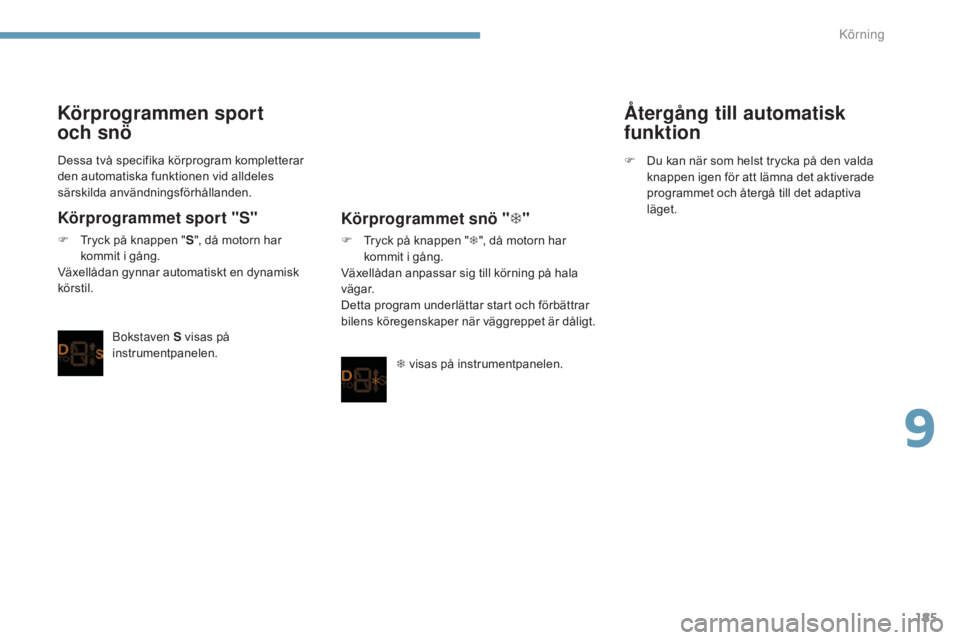

Dessa två specifika körprogram kompletterar
den automatiska funktionen vid alldeles
särskilda användningsförhållanden.
Körprogrammet sport "S"
F Tryck på knappen "S", då motorn har
kommit i gång.
Växellådan gynnar automatiskt en dynamisk
körstil.
bo

kstaven S visas på
instrumentpanelen.
Körprogrammet snö " T"
F Tryck på knappen " T", då motorn har
kommit i gång.
Växellådan anpassar sig till körning på hala
vägar.
Detta program underlättar start och förbättrar
bilens köregenskaper när väggreppet är dåligt.
T visas på instrumentpanelen. F

D
u kan när som helst trycka på den valda
knappen igen för att lämna det aktiverade
programmet och återgå till det adaptiva
läget.
Körprogrammen sport
och snö Återgång till automatisk
funktion
9
körning

186
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015

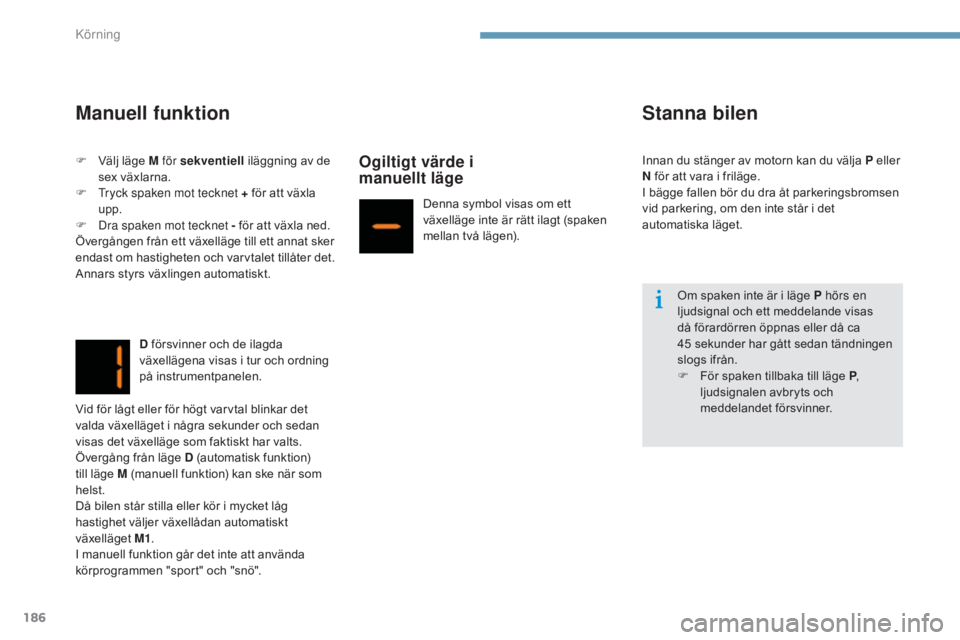

Manuell funktion
D försvinner och de ilagda
växellägena visas i tur och ordning
på instrumentpanelen.
Ogiltigt värde i
manuellt läge
Denna symbol visas om ett
växelläge inte är rätt ilagt (spaken
mellan två lägen).
Stanna bilen
Om spaken inte är i läge P hörs en
ljudsignal och ett meddelande visas
då förardörren öppnas eller då ca
45 sekunder har gått sedan tändningen
slogs ifrån.
F

F
ör spaken tillbaka till läge P,
ljudsignalen avbryts och
meddelandet försvinner.
F

V

älj läge M för sekventiell
iläggning av de
sex växlarna.
F
t
r

yck spaken mot tecknet + för att växla
upp.
F

D

ra spaken mot tecknet - för att växla ned.
Övergången från ett växelläge till ett annat sker
endast om hastigheten och varvtalet tillåter det.
Annars styrs växlingen automatiskt.
Vid för lågt eller för högt varvtal blinkar det
valda växelläget i några sekunder och sedan
visas det växelläge som faktiskt har valts.
Övergång från läge D (automatisk funktion)
till läge M (manuell funktion) kan ske när som
helst.
Då bilen står stilla eller kör i mycket låg
hastighet väljer växellådan automatiskt
växelläget M1.
I manuell funktion går det inte att använda
körprogrammen "sport" och "snö". Innan du stänger av motorn kan du välja P eller
N för att vara i friläge.
I bägge fallen bör du dra åt parkeringsbromsen
vid parkering, om den inte står i det
automatiska läget.
körning

187
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015
Om denna kontrollampa tänds
och åtföljs av ett meddelande
på multifunktionsdisplayen då
tändningen är påslagen, indikerar
det en funktionsstörning i
växellådan.
Funktionsstörning
Du kan skada växellådan:
- o m du trampar samtidigt på
gaspedalen och bromspedalen,
-

o
m du tvingar spaken från läget P
till ett annat växelläge, när det är fel
på batteriet.
För att begränsa bränsleförbrukningen
vid ett längre stillastående med motorn
igång (t.ex. vid köbildning ...), kan du
ställa växelspaken i läge N och dra åt
parkeringsbromsen, om denna inte står
i det automatiska läget.
I så fall ställer sig växellådan i ett felsäkert läge
och blockeras på 3:an. Du kan då känna en
kraftig stöt vid övergång från P till R och från N
till R
. Denna är dock utan risk för växellådan.
Överskrid inte en hastighet av 100

km/tim eller
den hastighetsbegränsning som gäller lokalt.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Denna kontrollampa kan även tändas om en
dörr öppnas.
9
körning

188
C4-2_sv_Chap09_conduite_ed01-2015
C4-2_sv_Chap09_conduite_ed01-2015

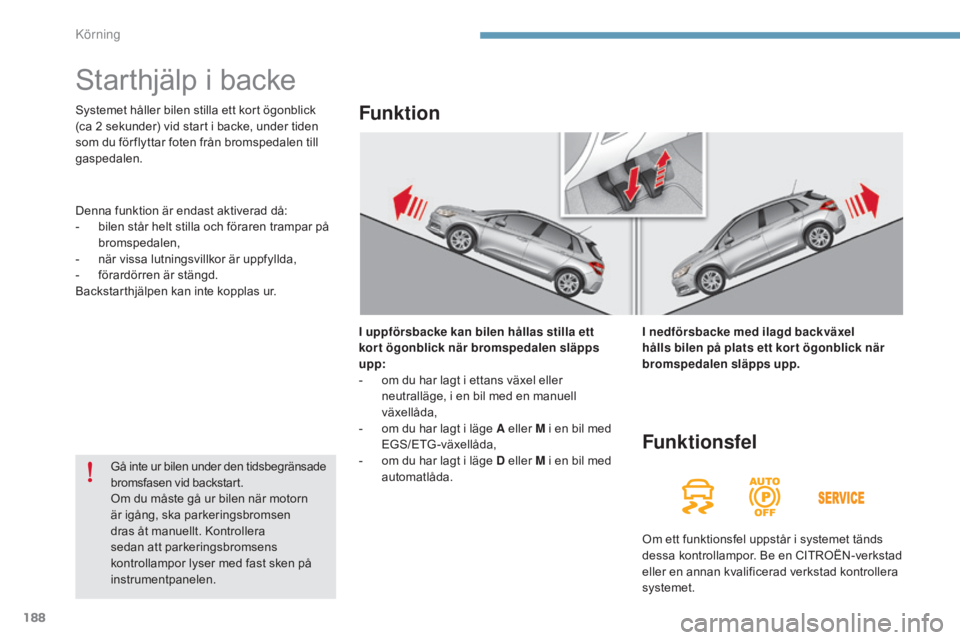

Starthjälp i backe
I uppförsbacke kan bilen hållas stilla ett
kor t ögonblick när bromspedalen släpps
upp:
-
o
m du har lagt i ettans växel eller
neutralläge, i en bil med en manuell
växellåda,
-

o
m du har lagt i läge A eller M i en bil med
EGS/ETG-växellåda,
-

o
m du har lagt i läge D eller M i en bil med
automatlåda.
Funktion
I nedförsbacke med ilagd backväxel
hålls bilen på plats ett kor t ögonblick när
bromspedalen släpps upp.
Funktionsfel
Om ett funktionsfel uppstår i systemet tänds
dessa kontrollampor. Be en CITROËN-verkstad
eller en annan kvalificerad verkstad kontrollera
systemet.
Systemet håller bilen stilla ett kort ögonblick
(ca 2

sekunder) vid start i backe, under tiden
som du för flyttar foten från bromspedalen till
gaspedalen.
Denna funktion är endast aktiverad då:
-

b

ilen står helt stilla och föraren trampar på
bromspedalen,
-

n

är vissa lutningsvillkor är uppfyllda,
-

f

örardörren är stängd.
Backstarthjälpen kan inte kopplas ur.
Gå inte ur bilen under den tidsbegränsade
bromsfasen vid backstart.
Om du måste gå ur bilen när motorn
är igång, ska parkeringsbromsen
dras åt manuellt. Kontrollera
sedan att parkeringsbromsens
kontrollampor lyser med fast sken på
instrumentpanelen.
körning
