CITROEN C4 2017 InstruksjonsbØker (in Norwegian)

249
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

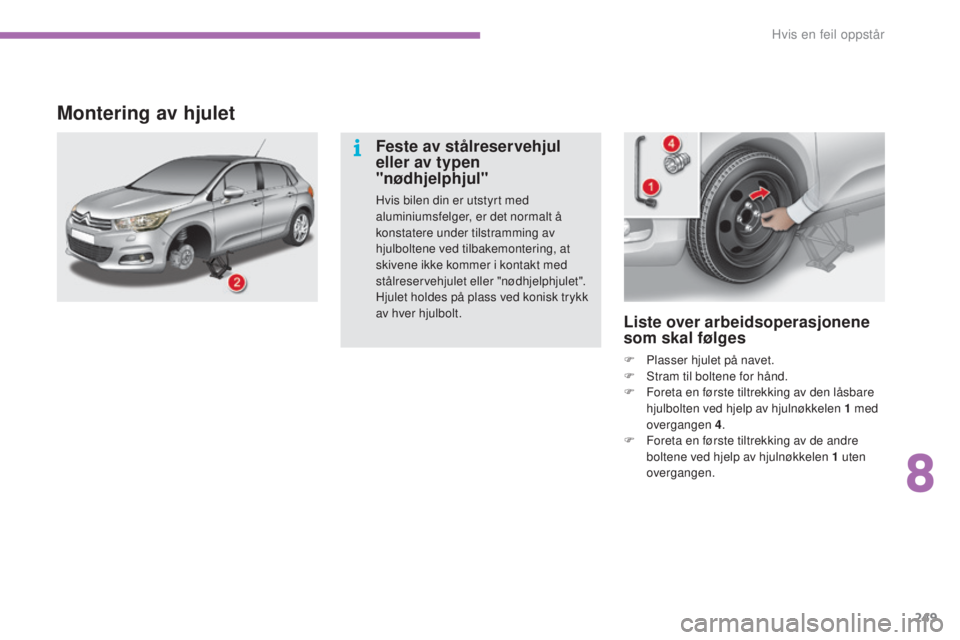

Liste over arbeidsoperasjonene
som skal følges
F Plasser hjulet på navet.
F S tram til boltene for hånd.
F

F
oreta en første tiltrekking av den låsbare
hjulbolten ved hjelp av hjulnøkkelen 1
med
overgangen 4 .
F

F
oreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 1
uten
overgangen.
Montering av hjulet
Feste av stålreservehjul
eller av typen
"nødhjelphjul"
Hvis bilen din er utstyrt med
aluminiumsfelger, er det normalt å
konstatere under tilstramming av
hjulboltene ved tilbakemontering, at
skivene ikke kommer i kontakt med
stålreservehjulet eller "nødhjelphjulet".
Hjulet holdes på plass ved konisk trykk
av hver hjulbolt.
8
Hvis en feil oppstår

250
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

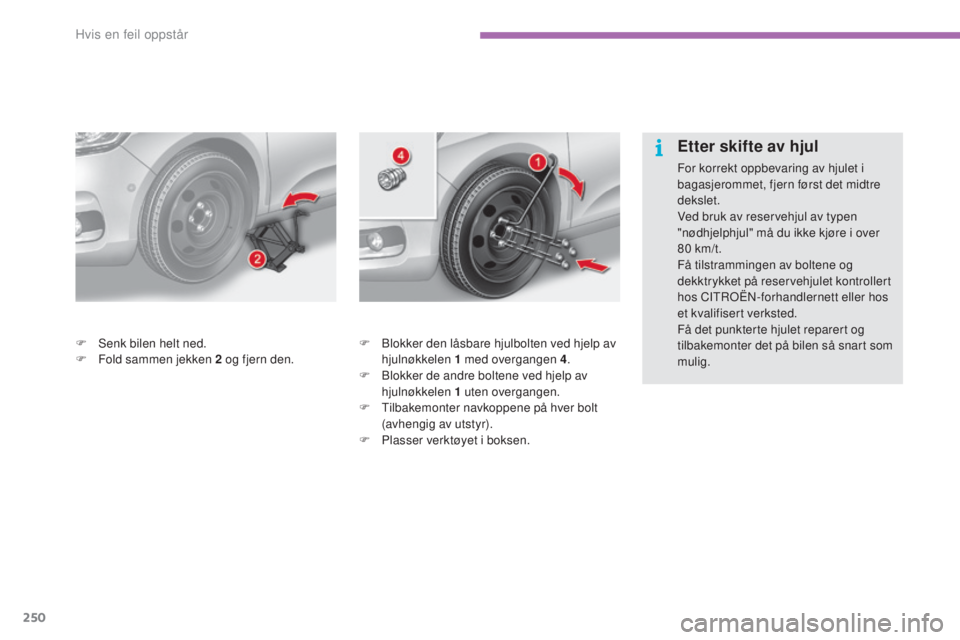

F Blokker den låsbare hjulbolten ved hjelp av hjulnøkkelen 1 med overgangen 4.
F

B
lokker de andre boltene ved hjelp av
hjulnøkkelen 1
uten overgangen.
F

T
ilbakemonter navkoppene på hver bolt
(avhengig av utstyr).
F

P
lasser verktøyet i boksen.
F
S
enk bilen helt ned.
F
F
old sammen jekken 2

og fjern den.
Etter skifte av hjul
For korrekt oppbevaring av hjulet i
bagasjerommet, fjern først det midtre
dekslet.
Ved bruk av reservehjul av typen
"nødhjelphjul" må du ikke kjøre i over
80
km/t.
Få tilstrammingen av boltene og
dekktrykket på reservehjulet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifisert verksted.
Få det punkterte hjulet reparert og
tilbakemonter det på bilen så snart som
mulig.
Hvis en feil oppstår

251
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

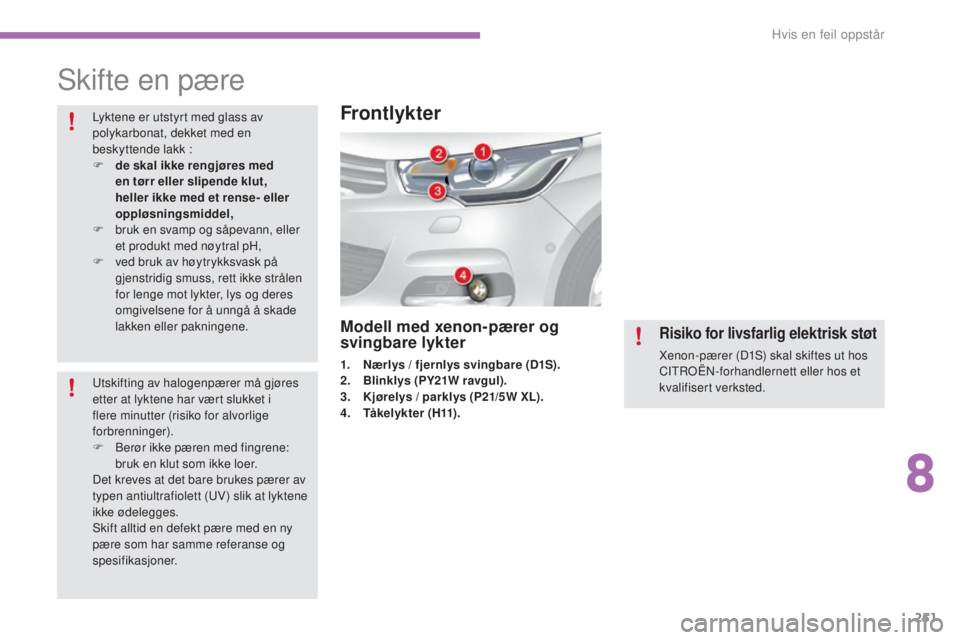

Skifte en pære
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk :
F
d
e skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,
F

b
ruk en svamp og såpevann, eller
et produkt med nøytral pH,
F

v
ed bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
flere minutter (risiko for alvorlige
forbrenninger).
F

B
erør ikke pæren med fingrene:
bruk en klut som ikke loer.
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.Frontlykter
Modell med xenon-pærer og
svingbare lykter
1. Nærlys / fjernlys svingbare (D1S).
2. B linklys (PY21W ravgul).
3.
K

jørelys / parklys (P21/5W XL).
4.
T

å k e l y k t e r ( H11) .
Risiko for livsfarlig elektrisk støt
Xenon-pærer (D1S) skal skiftes ut hos
CITROËN-forhandlernett eller hos et
kvalifisert verksted.
8
Hvis en feil oppstår

252
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
F Fjern vindskjermen ved å hekte den av nederst.
F

H
ekt av betjeningskabelen for åpning av
panseret ved de to festene.
F

F
lytt kabelen bakover.
Etter utskifting av vedkommende pære, glem
ikke å sette alt på plass (kabel og vindskjerm). I henhold til motoren og bare på venstre side,
skal du på forhånd utføre følgende operasjoner
for å få tilgang til beskyttelsesdekslene til
pærene.

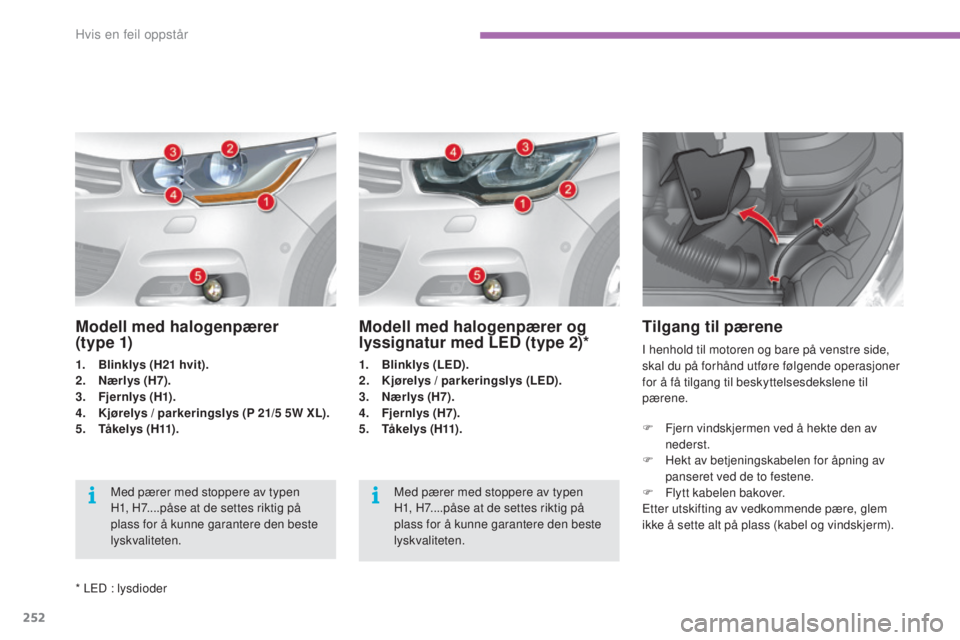

Tilgang til pærene
Modell med halogenpærer og
lyssignatur med LED (type 2)*
1. Blinklys (LED).
2. K
jørelys / parkeringslys (LED).
3.
N

ærlys (H7).
4.
Fj

ernlys (H7).
5.
T

å k e l y s ( H11) .Med pærer med stoppere av typen
H1, H7....påse at de settes riktig på
plass for å kunne garantere den beste
lyskvaliteten.
Modell med halogenpærer
(t y p e 1)
1. Blinklys (H21 hvit).
2. N ærlys (H7).
3.
F

j e r nl ys (H1).
4.
K

jørelys / parkeringslys (P 21/5 5W XL).
5.
T

å k e l y s ( H11) .Med pærer med stoppere av typen
H1, H7....påse at de settes riktig på
plass for å kunne garantere den beste
lyskvaliteten.
* LED : lysdioder
Hvis en feil oppstår

253
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

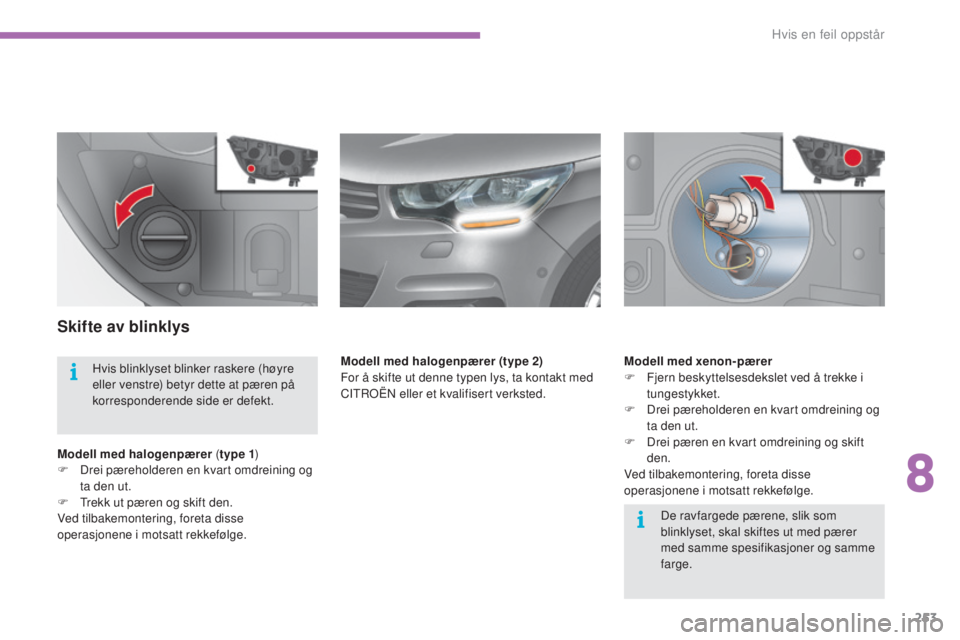

Skifte av blinklys
Modell med halogenpærer (type 1 )
F D rei pæreholderen en kvart omdreining og
ta den ut.
F

T
rekk ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge. Modell med xenon-pærer
F

F
jern beskyttelsesdekslet ved å trekke i
tungestykket.
F
D
rei pæreholderen en kvart omdreining og
ta den ut.
F D rei pæren en kvart omdreining og skift
den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.
De ravfargede pærene, slik som
blinklyset, skal skiftes ut med pærer
med samme spesifikasjoner og samme
farge.
Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
Modell med halogenpærer (type 2)
For å skifte ut denne typen lys, ta kontakt med
CITROËN eller et kvalifisert verksted.
8
Hvis en feil oppstår

254
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

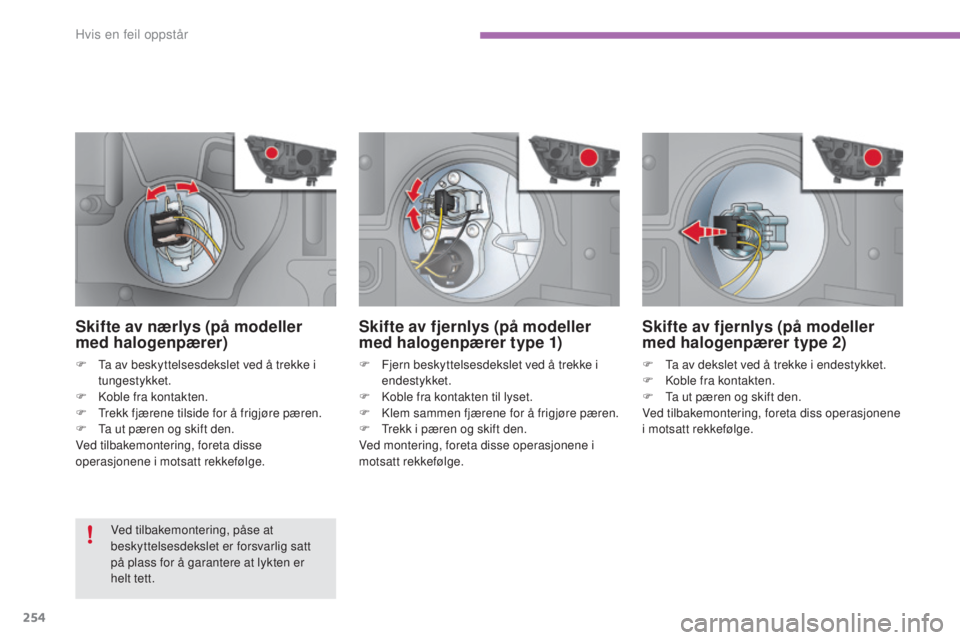

Skifte av fjernlys (på modeller
med halogenpærer type 1)
F Fjern beskyttelsesdekslet ved å trekke i endestykket.
F

K
oble fra kontakten til lyset.
F

K
lem sammen fjærene for å frigjøre pæren.
F

T
rekk i pæren og skift den.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
Skifte av fjernlys (på modeller
med halogenpærer type 2)
F Ta av dekslet ved å trekke i endestykket.
F K oble fra kontakten.
F

T
a ut pæren og skift den.
Ved tilbakemontering, foreta diss operasjonene
i motsatt rekkefølge.
Skifte av nærlys (på modeller
med halogenpærer)
F Ta av beskyttelsesdekslet ved å trekke i tungestykket.
F

K
oble fra kontakten.
F

T
rekk fjærene tilside for å frigjøre pæren.
F

T
a ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.
Ved tilbakemontering, påse at
beskyttelsesdekslet er forsvarlig satt
på plass for å garantere at lykten er
helt tett.
Hvis en feil oppstår

255
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

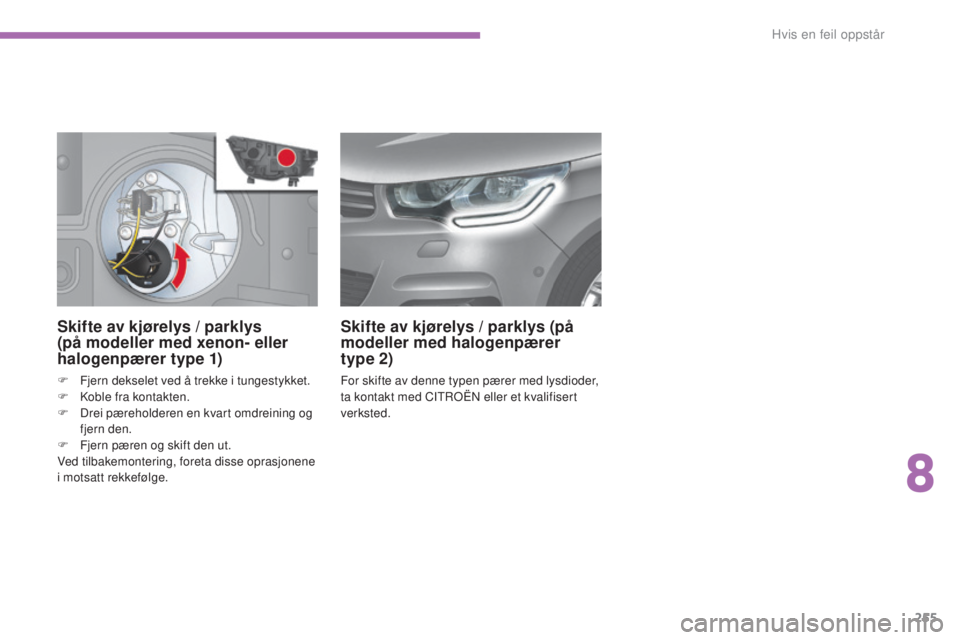

Skifte av kjørelys / parklys
(på modeller med xenon- eller
halogenpærer type 1)
F Fjern dekselet ved å trekke i tungestykket.
F K oble fra kontakten.
F

D
rei pæreholderen en kvart omdreining og
fjern den.
F

F
jern pæren og skift den ut.
Ved tilbakemontering, foreta disse oprasjonene
i motsatt rekkefølge.
Skifte av kjørelys / parklys (på
modeller med halogenpærer
type 2)
For skifte av denne typen pærer med lysdioder,
ta kontakt med CITROËN eller et kvalifisert
verksted.
8
Hvis en feil oppstår

256
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
Skifte av tåkelykter
F Sett en flat skrutrekker inn i hullet til pyntelisten.
F

V
ipp skrutrekkeren og hekt listen fra
støtfangeren (sensoren for hjelp til
parkering sitter fast på pyntelisten).
F

F
jern de to festeskruene til modulen og ta
den ut av sitt leie.
F

K
oble fra kontakten til pæreholderen.
F

D
rei pæreholderen en kvart omdreining og
fjern den.
F

T
rekk ut pæren og skift den.
Ved tilbakemontering skal disse
arbeidsoperasjonene utføres i omvendt rekkefølge.
For skifte av disse pærene, kan du kan ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.
Utskifting av sidespotene (LED)
For å skifte ut disse lysdiodepærene, ta kontakt
CITROËN-forhandlernett eller et kvalifisert
verksted.
Skifte av sideblinklys og
integrerte blinklys
F Før en flat skrutrekker inn ved midten av sideblinklyset, mellom blinklyset og
speilsokkelen.
F

V
ipp på den flate skrutrekkeren for å få ut
sideblinklyset og fjern det.
F

K
oble fra kontakten til sideblinklyset.
Ved tilbakemontering foretas operasjonene i
motsatt rekkefølge.
Disse pærene finner du hos din CITROËN-
forhandler eller hos et kvalifisert verksted.
Hvis en feil oppstår

257
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

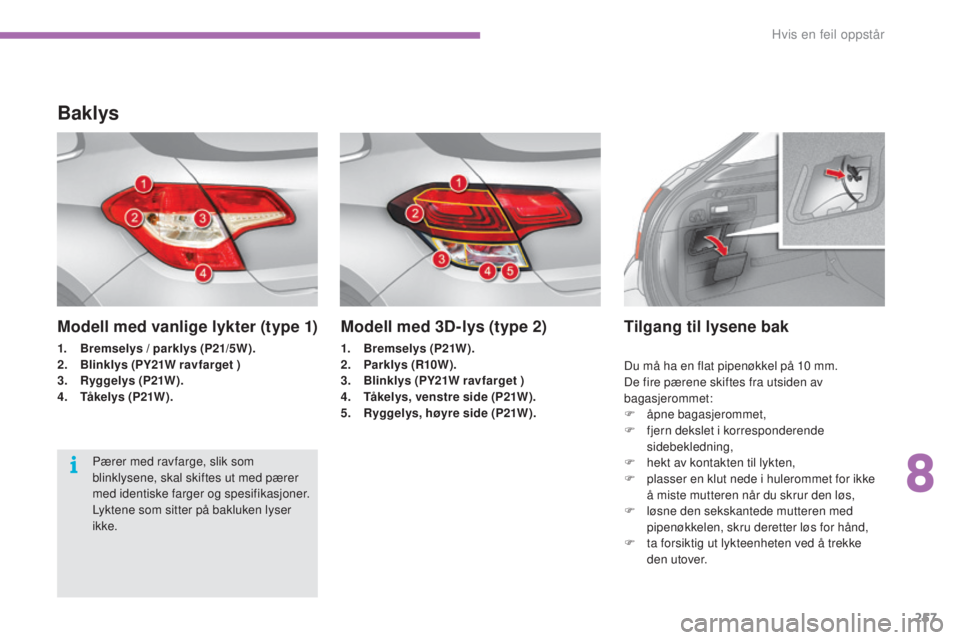

Modell med 3D-lys (type 2)
1. Bremselys (P21W).
2. Parklys (R10W ).
3.
B

linklys (PY21W ravfarget )
4.
T

åkelys, venstre side (P21W).
5.
R

yggelys, høyre side (P21W).
Tilgang til lysene bak
Pærer med ravfarge, slik som
blinklysene, skal skiftes ut med pærer
med identiske farger og spesifikasjoner.
Lyktene som sitter på bakluken lyser
ikke.
Baklys
Modell med vanlige lykter (type 1)
1. Bremselys / parklys (P21/5W).
2. Blinklys (PY21W ravfarget )
3.
R

yggelys (P21W).
4.
T

åkelys (P21W). Du må ha en flat pipenøkkel på 10
mm.
De fire pærene skiftes fra utsiden av
bagasjerommet:
F

å
pne bagasjerommet,
F

f
jern dekslet i korresponderende
sidebekledning,
F

h
ekt av kontakten til lykten,
F

p
lasser en klut nede i hulerommet for ikke
å miste mutteren når du skrur den løs,
F

l
øsne den sekskantede mutteren med
pipenøkkelen, skru deretter løs for hånd,
F

t
a forsiktig ut lykteenheten ved å trekke
den utover.
8
Hvis en feil oppstår

258
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

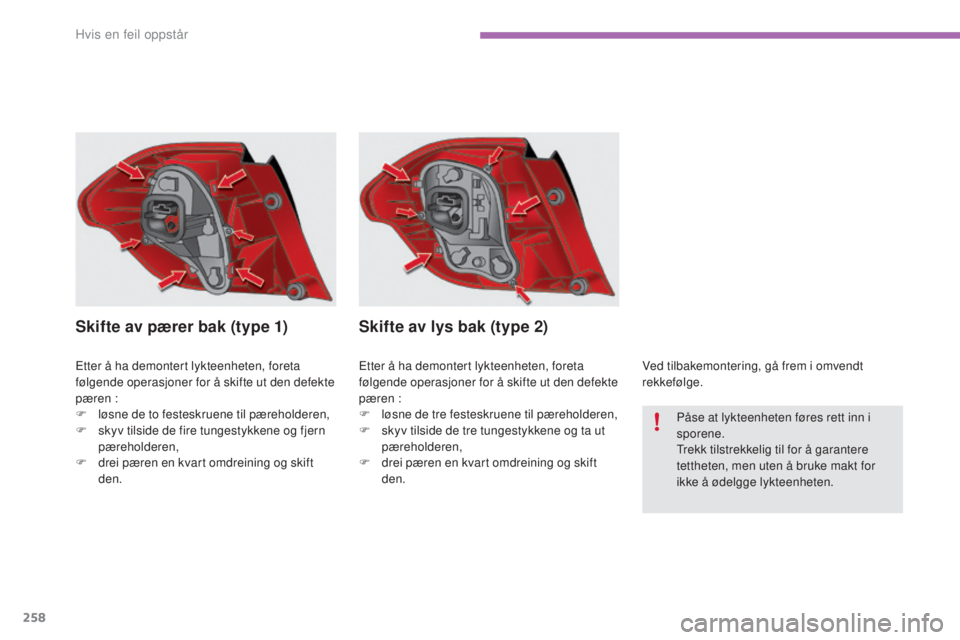

Etter å ha demontert lykteenheten, foreta
følgende operasjoner for å skifte ut den defekte
pæren :
F
l
øsne de to festeskruene til pæreholderen,
F

s
kyv tilside de fire tungestykkene og fjern
pæreholderen,
F

d
rei pæren en kvart omdreining og skift
den.
Skifte av pærer bak (type 1)
Etter å ha demontert lykteenheten, foreta
følgende operasjoner for å skifte ut den defekte
pæren :
F

l
øsne de tre festeskruene til pæreholderen,
F

s
kyv tilside de tre tungestykkene og ta ut
pæreholderen,
F

d
rei pæren en kvart omdreining og skift
den. Ved tilbakemontering, gå frem i omvendt
rekkefølge.
Skifte av lys bak (type 2)
Påse at lykteenheten føres rett inn i
sporene.
Trekk tilstrekkelig til for å garantere
tettheten, men uten å bruke makt for
ikke å ødelgge lykteenheten.
