CITROEN C4 2017 InstruksjonsbØker (in Norwegian)

259
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

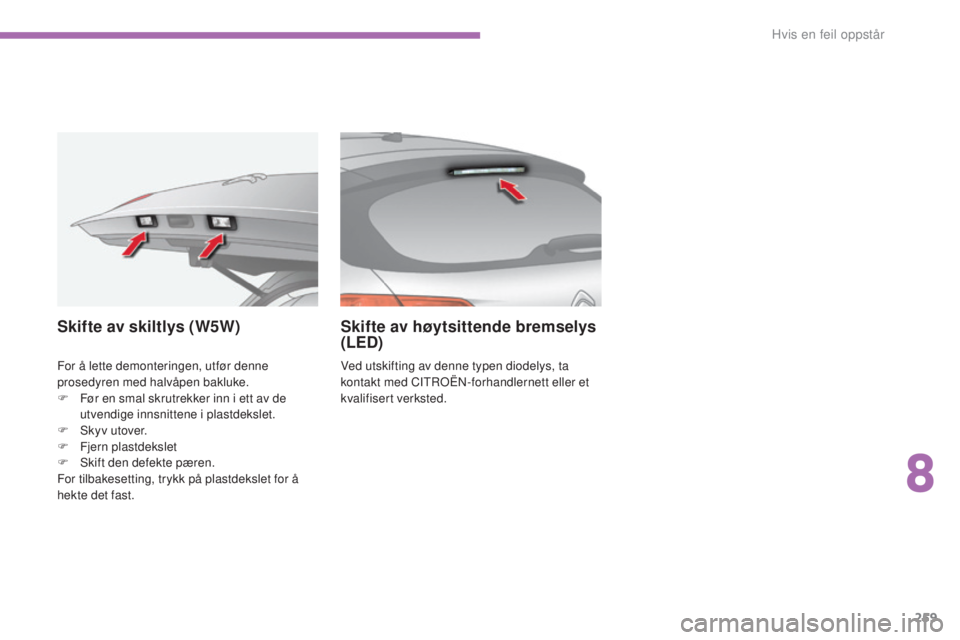

For å lette demonteringen, utfør denne
prosedyren med halvåpen bakluke.
F
F
ør en smal skrutrekker inn i ett av de
utvendige innsnittene i plastdekslet.
F

S
kyv utover.
F

F
jern plastdekslet
F

S
kift den defekte pæren.
For tilbakesetting, trykk på plastdekslet for å
hekte det fast.
Skifte av høytsittende bremselys
(LED)
Ved utskifting av denne typen diodelys, ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.
Skifte av skiltlys (W5W)
8
Hvis en feil oppstår

260
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

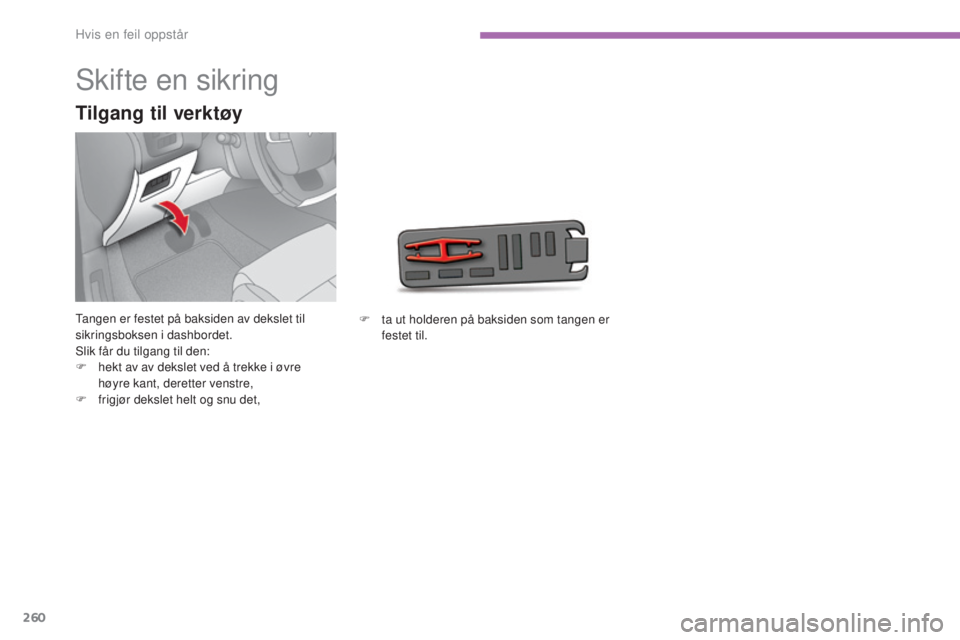

Skifte en sikring
Tangen er festet på baksiden av dekslet til
sikringsboksen i dashbordet.
Slik får du tilgang til den:
F
h
ekt av av dekslet ved å trekke i øvre
høyre kant, deretter venstre,
F

f
rigjør dekslet helt og snu det,
Tilgang til verktøy
F ta ut holderen på baksiden som tangen er festet til.
Hvis en feil oppstår

261
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

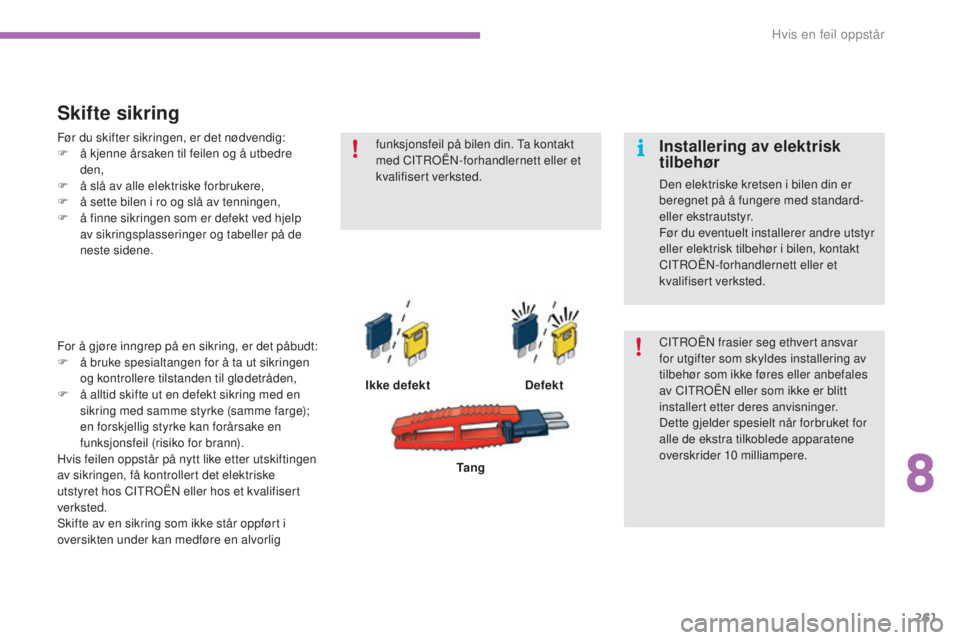

Skifte sikring
Ikke defektDefekt
For å gjøre inngrep på en sikring, er det påbudt:
F

å b

ruke spesialtangen for å ta ut sikringen
og kontrollere tilstanden til glødetråden,
F
å a
lltid skifte ut en defekt sikring med en
sikring med samme styrke (samme farge);
en forskjellig styrke kan forårsake en
funksjonsfeil (risiko for brann).
Hvis feilen oppstår på nytt like etter utskiftingen
av sikringen, få kontrollert det elektriske
utstyret hos CITROËN eller hos et kvalifisert
verksted.
Skifte av en sikring som ikke står oppført i
oversikten under kan medføre en alvorlig Tang
funksjonsfeil på bilen din. Ta kontakt
med CITROËN-forhandlernett eller et
kvalifisert verksted.
CITROËN frasier seg ethvert ansvar
for utgifter som skyldes installering av
tilbehør som ikke føres eller anbefales
av CITROËN eller som ikke er blitt
installert etter deres anvisninger.
Dette gjelder spesielt når forbruket for
alle de ekstra tilkoblede apparatene
overskrider 10

milliampere.
Installering av elektrisk
tilbehør
Den elektriske kretsen i bilen din er
beregnet på å fungere med standard-
eller ekstrautstyr.
Før du eventuelt installerer andre utstyr
eller elektrisk tilbehør i bilen, kontakt
CITROËN-forhandlernett eller et
kvalifisert verksted.
Før du skifter sikringen, er det nødvendig:
F

å k

jenne årsaken til feilen og å utbedre
den,
F
å s
lå av alle elektriske forbrukere,
F

å s

ette bilen i ro og slå av tenningen,
F

å f

inne sikringen som er defekt ved hjelp
av sikringsplasseringer og tabeller på de
neste sidene.
8
Hvis en feil oppstår

262
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

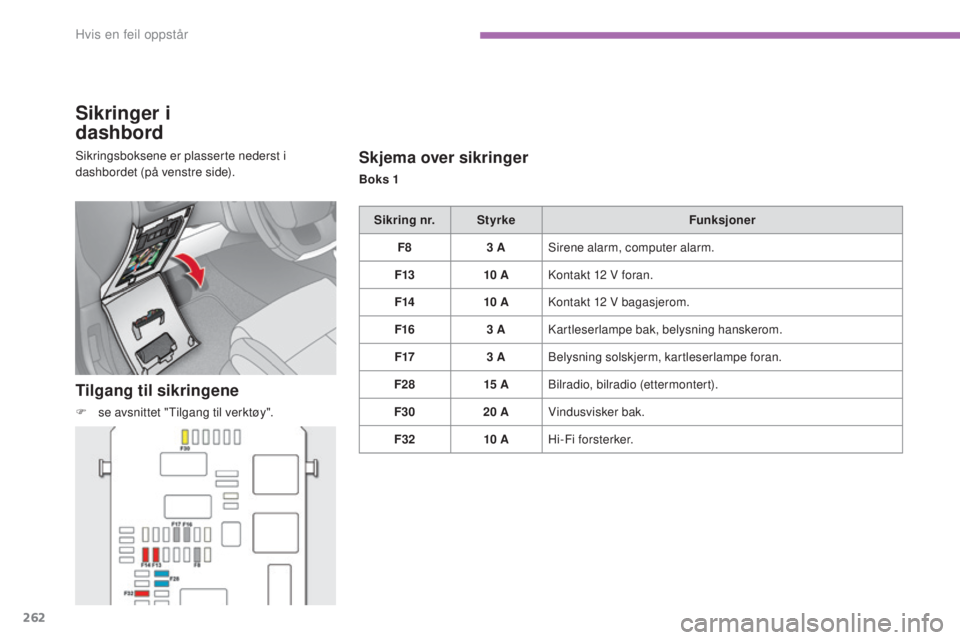

Sikringer i
dashbord
Tilgang til sikringene
F se avsnittet "Tilgang til verktøy".
Skjema over sikringer
Boks 1
Sikring nr. Styrke Funksjoner
F8 3
ASirene alarm, computer alarm.
F13 10


AKontakt 12
V foran.
F14 10


AKontakt 12
V bagasjerom.
F16 3
AKartleserlampe bak, belysning hanskerom.
F17 3
ABelysning solskjerm, kartleserlampe foran.
F28 15


ABilradio, bilradio (ettermontert).
F30 20
AVindusvisker bak.
F32 10


AHi-Fi forsterker.
Sikringsboksene er plasserte nederst i
dashbordet (på venstre side).
Hvis en feil oppstår

263
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

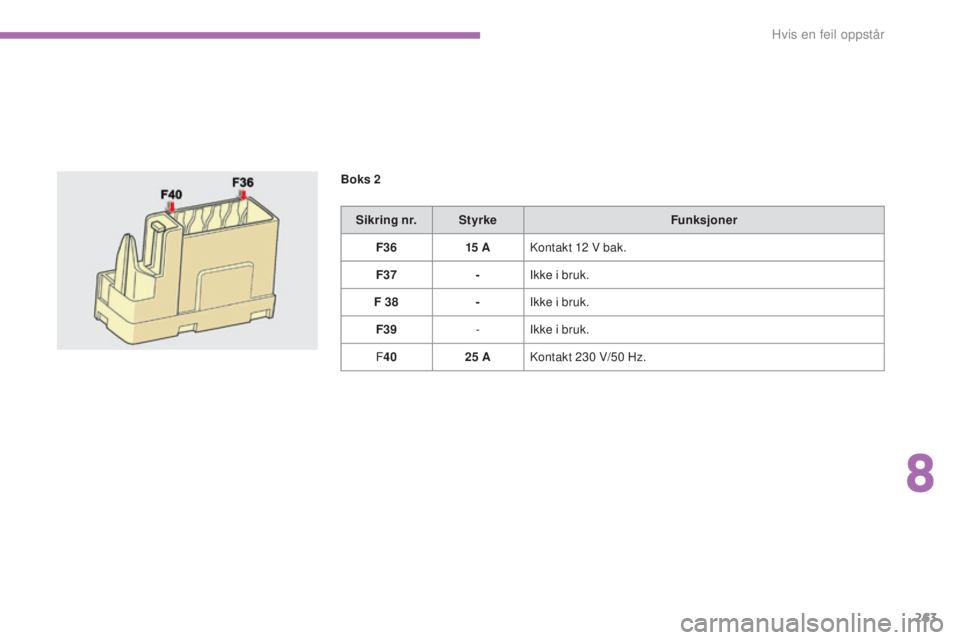

Sikring nr.Styrke Funksjoner
F36 15


AKontakt 12
V bak.
F37 -Ikke i bruk.
F 38 -Ikke i bruk.
F39 - Ikke i bruk.
F 40 25
AKontakt 230
V/50 Hz.
Boks 2
8
Hvis en feil oppstår

264
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
Sikring nr.Styrke Funksjoner
F19 30
ALiten / Stor hastighet vindusvisker foran.
F20 15


APumpe vindusvisker foran og bak.
F21 20
APumpe lyktespyler.
F22 15


AHorn.
F23 15


AHøyre fjernlys.
F24 15


AVenstre fjernlys.
F27 5
AVenstre nærlys.
F28 5
AHøyre fjernlys.
Sikringer i motorrom
Sikringsboksen er plassert i motorrommet, i
nærheten av batteriet (venstre side).
Tilgang til sikringene
F Hekt av dekslet.
F
Sk ift ut sikringen.
For å gjøre deg kjent med spesifikasjonene og
forholdsreglene knyttet til skifting av en sikring,
se begynnelsen av dette avsnittet.
F

E
tter utskifting, lukk dekslet forsvarlig for å
garantere at sikringsboksen er vanntett.
Tabell over sikringer
Hvis en feil oppstår

265
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
Batteri 12 V
Batteriet sitter under motorpanseret.
For tilgang til pol (+):
F

L
ås opp panseret med den innvendige
betjeningen, deretter med den utvendige
betjeningen,
F

l
øft opp panseret, og fest det med
støttestangen,
F

l
øft opp plastdekslet for tilgang til pol (+).
Tilgang til batterietFremgangsmåte for å starte motoren ved
hjelp av et annet batteri, eller for å lade opp et
utladet batteri.
Når denne etiketten er tilstede,
spesielt med Stop & Start, betyr det
bruk av et 12V-blybatteri med spesiell
teknologi og spesifikasjoner, som ved
utskifting eller frakobling fordrer et
inngrep utelukkende hos CITROËN-
forhandlernett eller hos et kvalifisert
verksted. Etter tilbakemontering av batteriet, vil
ikke Stop & Start være aktivt før etter at
bilen har stått vedvarende i ro, hvorav
varigheten avhenger av de klimatiske
forholdene og ladestanden til batteriet
(inntil ca. 8
timer).
8
Hvis en feil oppstår

266
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

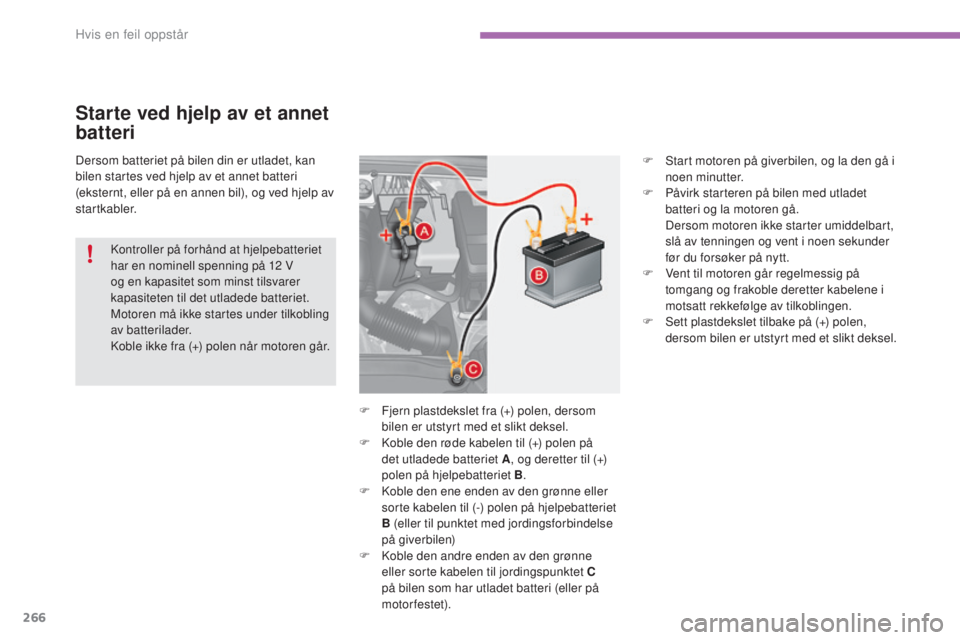

Dersom batteriet på bilen din er utladet, kan
bilen startes ved hjelp av et annet batteri
(eksternt, eller på en annen bil), og ved hjelp av
startkabler.
Starte ved hjelp av et annet
batteri
Kontroller på forhånd at hjelpebatteriet
har en nominell spenning på 12 V
og en kapasitet som minst tilsvarer
kapasiteten til det utladede batteriet.
Motoren må ikke startes under tilkobling
av batterilader.
Koble ikke fra (+) polen når motoren går. F

S
tart motoren på giverbilen, og la den gå i
noen minutter.
F
P
åvirk starteren på bilen med utladet
batteri og la motoren gå.
D
ersom motoren ikke starter umiddelbart,
slå av tenningen og vent i noen sekunder
før du forsøker på nytt.
F

F
jern plastdekslet fra (+) polen, dersom
bilen er utstyrt med et slikt deksel.
F

K
oble den røde kabelen til (+) polen på
det utladede batteriet A , og deretter til (+)
polen på hjelpebatteriet B .
F

K
oble den ene enden av den grønne eller
sorte kabelen til (-) polen på hjelpebatteriet
B (eller til punktet med jordingsforbindelse
på giverbilen)
F

K
oble den andre enden av den grønne
eller sorte kabelen til jordingspunktet C
på bilen som har utladet batteri (eller på
motorfestet). F

V
ent til motoren går regelmessig på
tomgang og frakoble deretter kabelene i
motsatt rekkefølge av tilkoblingen.
F

S
ett plastdekslet tilbake på (+) polen,
dersom bilen er utstyrt med et slikt deksel.
Hvis en feil oppstår

267
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
Lade batteriet med en
batterilader
F Koble fra batteriet.
F O verhold instruksjonene som gis av
fabrikanten for laderen.
F

K
oble tilbake batteriet ved å begynne med
polen (-).
F

K
ontroller at poler og polklemmer er rene.
Hvis de er dekket av sulfat (grønt eller hvitt
belegg) skal de løsnes og rengjøres.
Reinitialisering etter
tilkobling
Etter enhver tilkobling av batteriet, sett på
tenningen og vent i minst ett minutt før motoren
startes, slik at de elektroniske systemene
reinitialiseres.
Ved å gå til korresponderendeavsnitt, må du
selv foreta reinitialisering av:
-
d

e sekvensielle elektriske vindusheisene,
-

d
ato og klokkeslett,
-

r
eguleringer av bilradioen eller
navigasjonssystemet.
Kontroller at det ikke finnes feilmeldinger eller
varselamper etter at tenningen er satt på.
Hvis det likevel forekommer små forstyrrelser
etter disse håndteringene, ta kontakt med
CITROËN-forhandlernett eller et kvalifisert
verksted.
Tilbakekobling av (+) polen
F Plasser den åpne klemmen E til kabelen på (+) polen på batteriet.
F

T
rykk loddrett på klemmen E for å plassere
den riktig mot batteriet.
F

L
ås klemmen ved å skyve til side
posisjonstappen og senke platen D .
Frakobling av (+) polen
F Løft platen D maksimalt opp for å frigjøre
klemmen E .
Bruk ikke makt når du trykker på platen,
for hvis klemmen er feil plassert, er
låsing ikke mulig. Begynn på nytt.
Med Stop & Start er det ikke nødvendig
at batteriet frakobles under lading.
Før frakobling av batteriet
Vent i 2 minutter fra tenningen er slått av til du
k obler fra batteriet.
Lukk igjen vinduene og dørene før du kobler fra
batteriet.
8
Hvis en feil oppstår

268
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

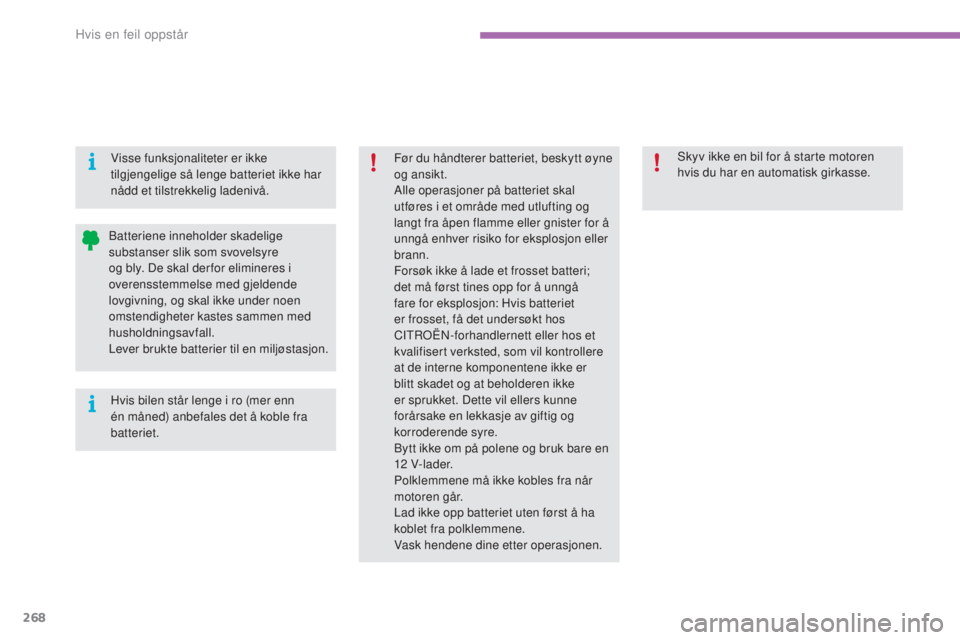

Før du håndterer batteriet, beskytt øyne
og ansikt.
Alle operasjoner på batteriet skal
utføres i et område med utlufting og
langt fra åpen flamme eller gnister for å
unngå enhver risiko for eksplosjon eller
brann.
Forsøk ikke å lade et frosset batteri;
det må først tines opp for å unngå
fare for eksplosjon: Hvis batteriet
er frosset, få det undersøkt hos
CITROËN-forhandlernett eller hos et
kvalifisert verksted, som vil kontrollere
at de interne komponentene ikke er
blitt skadet og at beholderen ikke
er sprukket. Dette vil ellers kunne
forårsake en lekkasje av giftig og
korroderende syre.
Bytt ikke om på polene og bruk bare en
12

V- l a d e r.
Polklemmene må ikke kobles fra når
motoren går.
Lad ikke opp batteriet uten først å ha
koblet fra polklemmene.
Vask hendene dine etter operasjonen. Skyv ikke en bil for å starte motoren
hvis du har en automatisk girkasse.
Visse funksjonaliteter er ikke
tilgjengelige så lenge batteriet ikke har
nådd et tilstrekkelig ladenivå.
Hvis bilen står lenge i ro (mer enn
én måned) anbefales det å koble fra
batteriet.
Batteriene inneholder skadelige
substanser slik som svovelsyre
og bly. De skal der for elimineres i
overensstemmelse med gjeldende
lovgivning, og skal ikke under noen
omstendigheter kastes sammen med
husholdningsavfall.
Lever brukte batterier til en miljøstasjon.
