CITROEN C4 2017 InstruktionsbÖcker (in Swedish)

229
C4-2_sv_Chap07_infos-pratiques_ed02-2015
Spillolja m.m.
För låg nivå i tillsatsbehållaren indikeras så här:
Påfyllning
Påfyllning av tillsatsmedel måste snarast göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.-
par

tikelfilterlampan tänds med
fast sken, åtföljt av en ljudsignal
och ett meddelande om att
partikelfiltrets tillsatsnivå är för
låg.
Tillsatsnivå (diesel med
partikelfilter)
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är
skadliga för hälsan och kan även vara
mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad.
7
Praktisk information

230
C4-2_sv_Chap07_infos-pratiques_ed02-2015

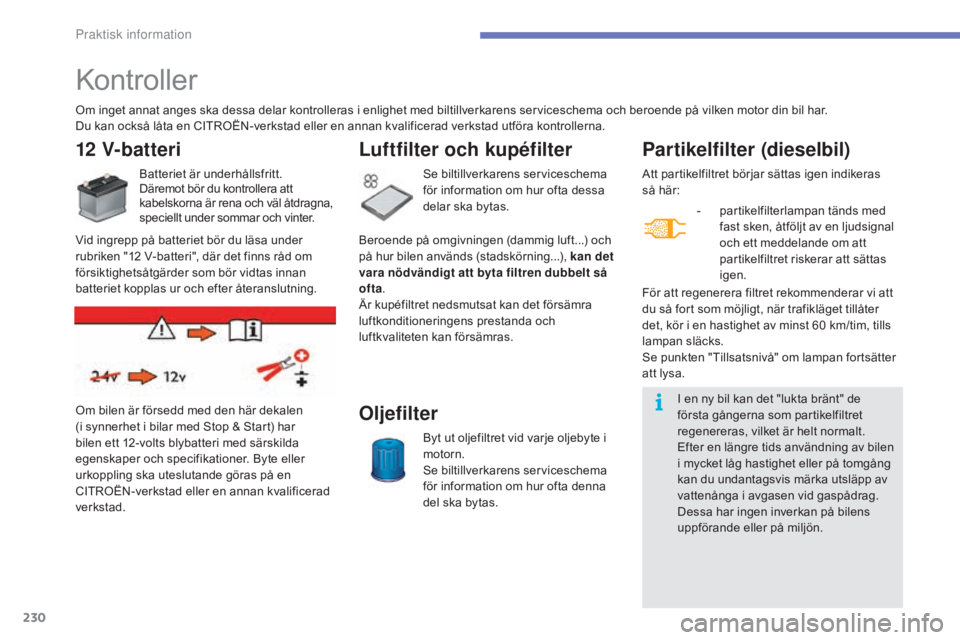

Kontroller
Partikelfilter (dieselbil)
- partikelfilterlampan tänds med fast sken, åtföljt av en ljudsignal
och ett meddelande om att
partikelfiltret riskerar att sättas
igen.
Om bilen är försedd med den här dekalen
(i synnerhet i bilar med Stop & Start) har
bilen ett 12-volts blybatteri med särskilda
egenskaper och specifikationer. Byte eller
urkoppling ska uteslutande göras på en
CITROËN-verkstad eller en annan kvalificerad
verkstad. För att regenerera filtret rekommenderar vi att
du så fort som möjligt, när trafikläget tillåter
det, kör i en hastighet av minst 60
km/tim, tills
lampan släcks.
Se punkten "Tillsatsnivå" om lampan fortsätter
att lysa.
Om inget annat anges ska dessa delar kontrolleras i enlighet med biltillverkarens serviceschema och beroende på vilken motor din bil har.
Du kan också låta en CITROËN-verkstad eller en annan kvalificerad verkstad utföra kontrollerna.
Luftfilter och kupéfilter
Se biltillverkarens serviceschema
för information om hur ofta dessa
delar ska bytas.
Oljefilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Se biltillverkarens serviceschema
för information om hur ofta denna
del ska bytas.
12 V-batteri
Batteriet är underhållsfritt.
Däremot bör du kontrollera att
kabelskorna är rena och väl åtdragna,
speciellt under sommar och vinter.
Vid ingrepp på batteriet bör du läsa under
rubriken "12
V-batteri", där det finns råd om
försiktighetsåtgärder som bör vidtas innan
batteriet kopplas ur och efter återanslutning. Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta
.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras. Att partikelfiltret börjar sättas igen indikeras
så här:
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgasen vid gaspådrag.
Dessa har ingen inverkan på bilens
uppförande eller på miljön.
Praktisk information

231
C4-2_sv_Chap07_infos-pratiques_ed02-2015

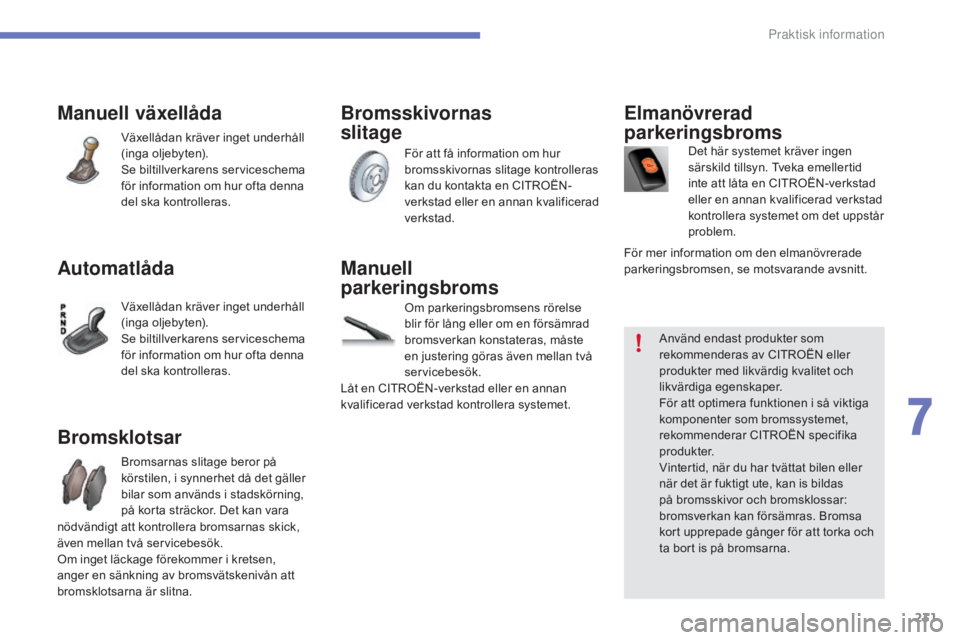

Automatlåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema
för information om hur ofta denna
del ska kontrolleras.
Elmanövrerad
parkeringsbroms
Det här systemet kräver ingen
särskild tillsyn. Tveka emellertid
inte att låta en CITROËN-verkstad
eller en annan kvalificerad verkstad
kontrollera systemet om det uppstår
problem.
Manuell
parkeringsbroms
Om parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering göras även mellan två
servicebesök.
Bromsklotsar
Bromsarnas slitage beror på
körstilen, i synnerhet då det gäller
bilar som används i stadskörning,
på korta sträckor. Det kan vara
Bromsskivornas
slitage
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
För mer information om den elmanövrerade
parkeringsbromsen, se motsvarande avsnitt.
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Se biltillverkarens serviceschema
för information om hur ofta denna
del ska kontrolleras.
Använd endast produkter som
rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CITROËN specifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa
kort upprepade gånger för att torka och
ta bort is på bromsarna.
nödvändigt att kontrollera bromsarnas skick,
även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsklotsarna är slitna. Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
7
Praktisk information

232
C4-2_sv_Chap07_infos-pratiques_ed02-2015
Tillsatsen AdBlue® och SCR-systemet
för dieselmotorer av typen BlueHDi
För att skydda miljön och uppfylla de nya
Euro 6 -normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen
i sina dieselmotorer har CITROËN valt att
utrusta sina bilar med en avgasrening som
kombinerar SCR-systemet (selektiv katalytisk
reduktion) och partikelfiltrering (FAP).
SCR-systemet
Med hjälp av tillsatsen AdBlue® som innehåller
urea, omvandlar en katalysator upp till 85 % av
kväveoxiderna (NOx) till kväve och vatten som
är oskadliga för hälsan och miljön. Tillsatsämnet AdBlue
® finns i en särskild
tank som är placerad under bagageutrymmet
baktill på bilen. Den rymmer ca 17
liter: detta
motsvarar en räckvidd på cirka 20
000 km
innan ett varningssystem utlöses som indikerar
att återstående körsträcka är högst 2
400 km.
Varje gång du lämnar in bilen för periodisk
service hos CITROËN eller på en annan
kvalificerad verkstad kommer tillsatstanken att
fyllas på med AdBlue
® för att SCR-systemet
ska fungera korrekt.
Om den uppskattade körsträckan mellan två
servicetillfällen överstiger gränsen 20
000 km,
rekommenderar vi att du vänder dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad för att göra påfyllningen som krävs. När AdBlue
®-tanken är tom hindras
motorn från att starta med hjälp av en
lagstadgad anordning.
När fel uppstår på SCR-systemet,
uppfyller inte längre bilens utsläppsnivå
Euro 6 -normerna: bilen släpper ut
föroreningar.
Om du konstaterar en funktionsstörning
i SCR-systemet ska du snarast kontakta
en CITROËN-verkstad eller en annan
kvalificerad verkstad: efter 1
100 km
aktiveras automatiskt en anordning som
hindrar motorn från att starta.
Isbildning i tillsatsen AdBlue
®
Tillsatsämnet AdBlue® fryser vid
temperaturer under cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer.
Praktisk information

233
C4-2_sv_Chap07_infos-pratiques_ed02-2015

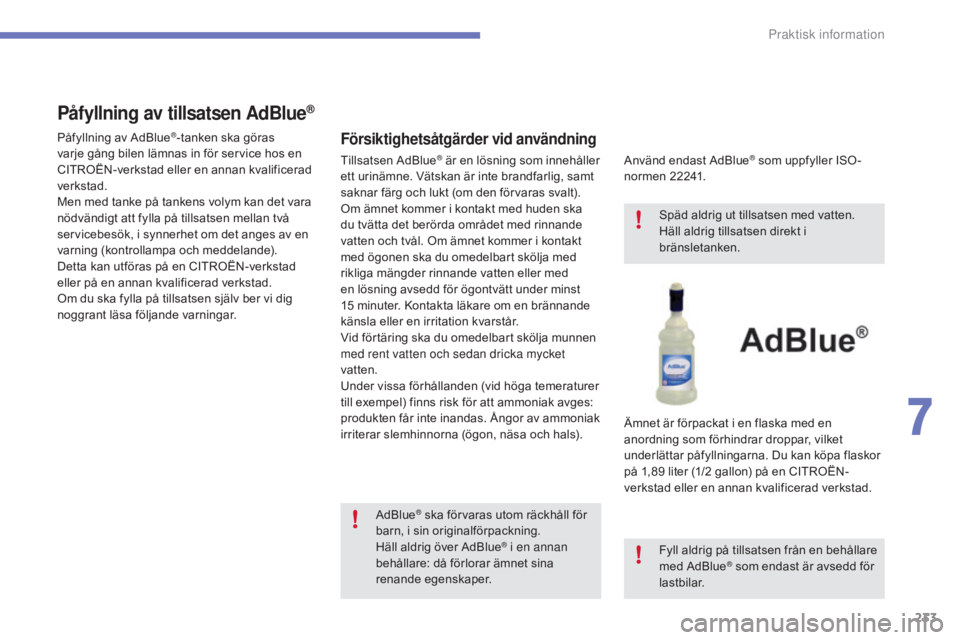

Påfyllning av tillsatsen AdBlue®
Försiktighetsåtgärder vid användning
Använd endast AdBlue® som uppfyller ISO -
normen 22241.
Ämnet är förpackat i en flaska med en
anordning som förhindrar droppar, vilket
underlättar påfyllningarna. Du kan köpa flaskor
på 1,89

liter (1/2

gallon) på en CITROËN-
verkstad eller en annan kvalificerad verkstad.
AdBlue
® ska förvaras utom räckhåll för
barn, i sin originalförpackning.
Häll aldrig över AdBlue
® i en annan
behållare: då förlorar ämnet sina
renande egenskaper. Späd aldrig ut tillsatsen med vatten.
Häll aldrig tillsatsen direkt i
bränsletanken.
Fyll aldrig på tillsatsen från en behållare
med AdBlue® som endast är avsedd för
lastbilar.
Påfyllning av AdBlue
®-tanken ska göras
varje gång bilen lämnas in för service hos en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Men med tanke på tankens volym kan det vara
nödvändigt att fylla på tillsatsen mellan två
servicebesök, i synnerhet om det anges av en
varning (kontrollampa och meddelande).
Detta kan utföras på en CITROËN-verkstad
eller på en annan kvalificerad verkstad.
Om du ska fylla på tillsatsen själv ber vi dig
noggrant läsa följande varningar. Tillsatsen AdBlue
® är en lösning som innehåller
ett urinämne. Vätskan är inte brandfarlig, samt
saknar färg och lukt (om den förvaras svalt).
Om ämnet kommer i kontakt med huden ska
du tvätta det berörda området med rinnande
vatten och tvål. Om ämnet kommer i kontakt
med ögonen ska du omedelbart skölja med
rikliga mängder rinnande vatten eller med
en lösning avsedd för ögontvätt under minst
15

minuter. Kontakta läkare om en brännande
känsla eller en irritation kvarstår.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket
vatten.
Under vissa förhållanden (vid höga temeraturer
till exempel) finns risk för att ammoniak avges:
produkten får inte inandas. Ångor av ammoniak
irriterar slemhinnorna (ögon, näsa och hals).
7
Praktisk information

234
C4-2_sv_Chap07_infos-pratiques_ed02-2015

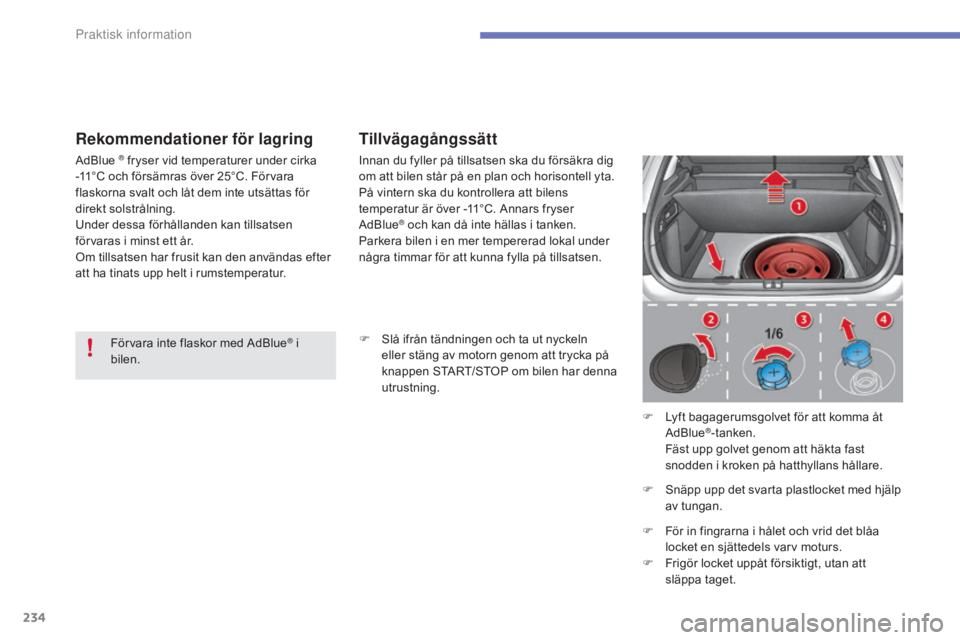

Rekommendationer för lagringTillvägagångssätt
F Slå ifrån tändningen och ta ut nyckeln
eller stäng av motorn genom att trycka på
knappen START/STOP om bilen har denna
utrustning.
F

L
yft bagagerumsgolvet för att komma åt
AdBlue
®-tanken. F
äst upp golvet genom att häkta fast
snodden i kroken på hatthyllans hållare.
F

S

näpp upp det svarta plastlocket med hjälp
av tungan.
F

F

ör in fingrarna i hålet och vrid det blåa
locket en sjättedels varv moturs.
F

F

rigör locket uppåt försiktigt, utan att
släppa taget.
Förvara inte flaskor med AdBlue
® i
bilen. Innan du fyller på tillsatsen ska du försäkra dig
om att bilen står på en plan och horisontell yta.
På vintern ska du kontrollera att bilens
temperatur är över -11°C. Annars fryser
AdBlue
® och kan då inte hällas i tanken.
Parkera bilen i en mer tempererad lokal under
några timmar för att kunna fylla på tillsatsen.
AdBlue
® fryser vid temperaturer under cirka
-11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solstrålning.
Under dessa förhållanden kan tillsatsen
förvaras i minst ett år.
Om tillsatsen har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Praktisk information

235
C4-2_sv_Chap07_infos-pratiques_ed02-2015

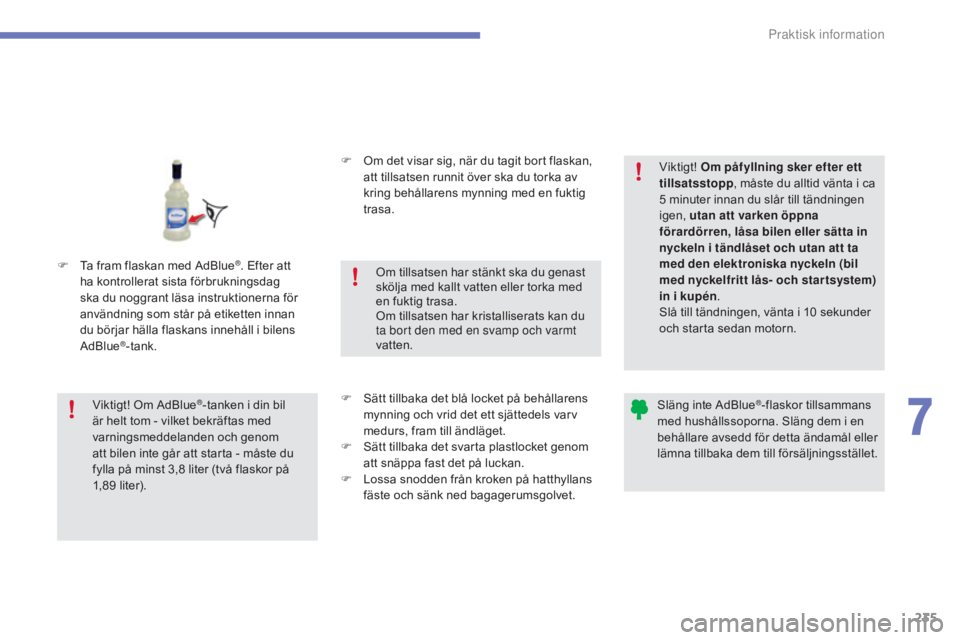

F Ta fram flaskan med AdBlue®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank. F
O
m det visar sig, när du tagit bort flaskan,
att tillsatsen runnit över ska du torka av
kring behållarens mynning med en fuktig
trasa.
F
S
ätt tillbaka det blå locket på behållarens
mynning och vrid det ett sjättedels varv
medurs, fram till ändläget.
F

S
ätt tillbaka det svarta plastlocket genom
att snäppa fast det på luckan.
F

L
ossa snodden från kroken på hatthyllans
fäste och sänk ned bagagerumsgolvet.
Viktigt! Om AdBlue
®-tanken i din bil
är helt tom - vilket bekräftas med
varningsmeddelanden och genom
att bilen inte går att starta - måste du
fylla på minst 3,8

liter (två flaskor på
1,89

liter). Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med
en fuktig trasa.
Om tillsatsen har kristalliserats kan du
ta bort den med en svamp och varmt
vatten.
Viktigt!
Om påfyllning sker efter ett
tillsatsstopp , måste du alltid vänta i ca
5 minuter innan du slår till tändningen
igen, utan att varken öppna
förardörren, låsa bilen eller sätta in
nyckeln i tändlåset och utan att ta
med den elektroniska nyckeln (bil
med nyckelfritt lås- och star tsystem)
in i kupén .
Slå till tändningen, vänta i 10 sekunder
och starta sedan motorn.
Släng inte AdBlue®-flaskor tillsammans
med hushållssoporna. Släng dem i en
behållare avsedd för detta ändamål eller
lämna tillbaka dem till försäljningsstället.
7
Praktisk information

236
C4-2_sv_Chap07_infos-pratiques_ed02-2015
Tillbehör
Ombyggnadssatser
Du kan införskaffa ombyggnadssatser av
"företagstyp" för att göra om en företagsbil till
en personbil och vice versa.
"Komfort":
vindavvisare på dörrar, sidogardiner, gardin
bak, kylbox, klädhängare på nackstöd,
läslampa, backspegel för husvagn,
farthållare, doftspridare och doftpatroner,
parkeringssensorer...
"Transport":
skyddsmattor och bagagerumsmattor med
kant, lastnät, bagagehållare, lastbågar,
cykelhållare, skidhållare, takboxar, dragkrokar,
elsatser till dragkrok etc.
"Stil":
växelspaksknoppar, fotstöd av aluminium,
lättmetallfälgar, hjulsidor, kromade
backspegelkåpor, kromade dörrlister,
dekorlister till insteg, kromad list till baklucka...*

F
ör att undvika all risk för att pedalerna
blockeras:
-

k
ontrollera att mattan placeras och sätts
fast på rätt sätt,
-

l
ägg aldrig flera mattor på varandra.
"Säkerhet":
billarm, hyperfrekvensmodul, nivåsensor,
spårsändare, bälteskuddar och bilbarnstolar,
alkomätare, första hjälpen-sats, brandsläckare,
varningstriangel, reflexväst, hundgaller,
säkerhetsbälten till husdjur, stöldskydd
för hjul, snökedjor, Autosock, sats med
dimstrålkastare...
"Skydd":
skyddsmattor*, överdragsklädslar som
är kompatibla med sidokrockkuddar,
instegsskydd, stänkskydd, skyddslister till
dörrar, skydd till stötfångare, sätesöverdrag för
husdjur, skyddsöverdrag till bilen...
Om en dragkrok och tillhörande
elsats monteras utanför CITROËNS
verkstadsnät, måste den förberedda
elektriska anslutningen användas och
tillverkarens föreskrifter följas.
I CITROËN-butikerna finns ett brett sortiment av tillbehör och reservdelar.
Dessa tillbehör och reservdelar är anpassade till ditt fordon och omfattas av CITROËNS garanti.
Praktisk information

237
C4-2_sv_Chap07_infos-pratiques_ed02-2015

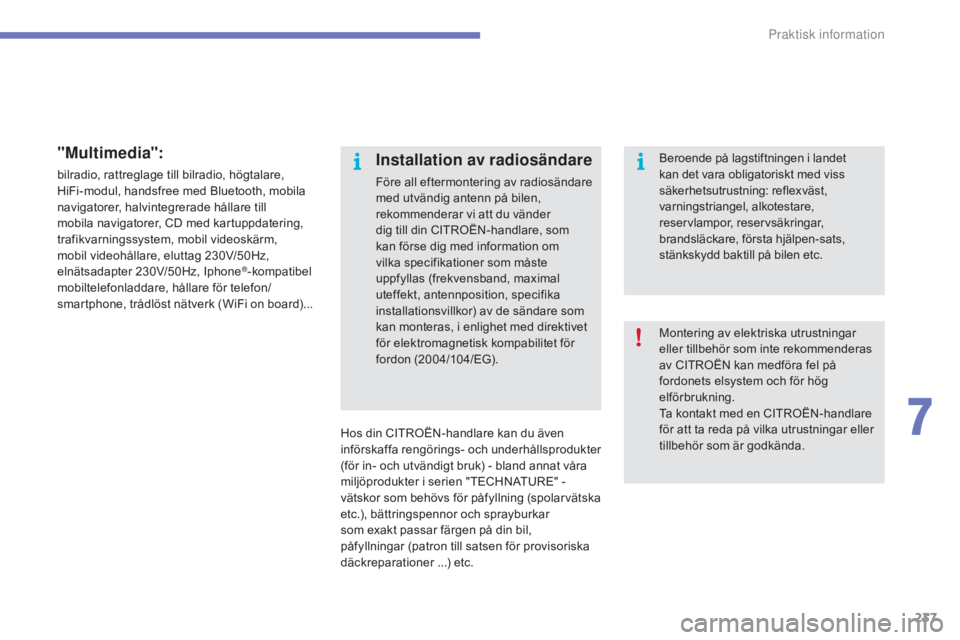

"Multimedia":
bilradio, rattreglage till bilradio, högtalare,
HiFi-modul, handsfree med Bluetooth, mobila
navigatorer, halvintegrerade hållare till
mobila navigatorer, CD med kartuppdatering,
trafikvarningssystem, mobil videoskärm,
mobil videohållare, eluttag 230V/50Hz,
elnätsadapter 230V/50Hz, Iphone
®-kompatibel
mobiltelefonladdare, hållare för telefon/
smartphone, trådlöst nätverk (WiFi on board)...
Hos din CITROËN-handlare kan du även
införskaffa rengörings- och underhållsprodukter
(för in- och utvändigt bruk) - bland annat våra
miljöprodukter i serien "TECHNATURE"
-
vätskor som behövs för påfyllning (spolarvätska
etc.), bättringspennor och sprayburkar
som exakt passar färgen på din bil,
påfyllningar (patron till satsen för provisoriska
däckreparationer ...) etc.
Installation av radiosändare
Före all eftermontering av radiosändare
med utvändig antenn på bilen,
rekommenderar vi att du vänder
dig till din CITROËN-handlare, som
kan förse dig med information om
vilka specifikationer som måste
uppfyllas (frekvensband, maximal
uteffekt, antennposition, specifika
installationsvillkor) av de sändare som
kan monteras, i enlighet med direktivet
för elektromagnetisk kompabilitet för
fordon (2004/104/EG). Montering av elektriska utrustningar
eller tillbehör som inte rekommenderas
av CITROËN kan medföra fel på
fordonets elsystem och för hög
elförbrukning.
Ta kontakt med en CITROËN-handlare
för att ta reda på vilka utrustningar eller
tillbehör som är godkända. Beroende på lagstiftningen i landet
kan det vara obligatoriskt med viss
säkerhetsutrustning: reflexväst,
varningstriangel, alkotestare,
reservlampor, reservsäkringar,
brandsläckare, första hjälpen-sats,
stänkskydd baktill på bilen etc.
7
Praktisk information

238
C4-2_sv_Chap08_en-cas-de-panne_ed02-2015

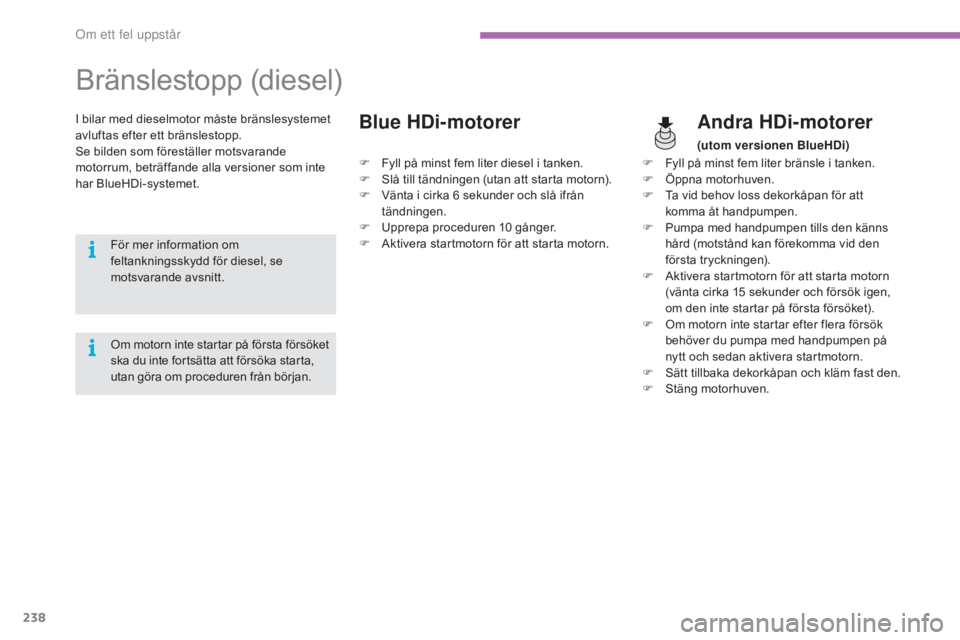

Bränslestopp (diesel)
Andra HDi-motorer
(utom versionen BlueHDi)
I bilar med dieselmotor måste bränslesystemet
avluftas efter ett bränslestopp.
Se bilden som föreställer motsvarande
motorrum, beträffande alla versioner som inte
har BlueHDi-systemet.
För mer information om
feltankningsskydd för diesel, se
motsvarande avsnitt.
Blue HDi-motorer
Om motorn inte startar på första försöket
ska du inte fortsätta att försöka starta,
utan göra om proceduren från början. F

F
yll på minst fem liter bränsle i tanken.
F
Ö
ppna motorhuven.
F
T
a vid behov loss dekorkåpan för att
komma åt handpumpen.
F
P
umpa med handpumpen tills den känns
hård (motstånd kan förekomma vid den
första tryckningen).
F
A
ktivera startmotorn för att starta motorn
(vänta cirka 15 sekunder och försök igen,
om den inte startar på första försöket).
F
O
m motorn inte startar efter flera försök
behöver du pumpa med handpumpen på
nytt och sedan aktivera startmotorn.
F

S
ätt tillbaka dekorkåpan och kläm fast den.
F

S
täng motorhuven.
F

F
yll på minst fem liter diesel i tanken.
F
S
lå till tändningen (utan att starta motorn).
F
V
änta i cirka 6 sekunder och slå ifrån
tändningen.
F
U
pprepa proceduren 10 gånger.
F
A
ktivera startmotorn för att starta motorn.
Om ett fel uppstår
