CITROEN C4 2017 Omistajan Käsikirjat (in Finnish)

89
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015
Sisätaustapeili, jossa on
automaattinen himmennystoiminto
Järjestelmä mittaa anturin avulla takaa tulevaa
valoa ja muuttaa peilin kirkkautta automaattisesti
ja asteittain valoisalla ja pimeällä ajettaessa.
Sisätaustapeili
Sisätaustapeili, jossa on manuaalinen
valoisalla/pimeällä ajon toiminto
Säätäminen
F Suuntaa peili valoisalla ajon asentoon.
Valoisalla/pimeällä ajon asennot
F Siirrä peili häikäisemättömään pimeällä
ajon asentoon vetämällä vivusta.
F
Ku

n painat vipua, peili siirtyy normaaliin
valoisalla ajon asentoon. Jotta näkyvyys olisi mahdollisimman
hyvä peruutettaessa, peili kirkastuu
automaattisesti, kun peruutusvaihde
kytketään.
Säädettävä peili, josta näkee keskelle taakse.
Sisältää häikäisynesto-ominaisuuden, joka tummentaa peilin ja vähentää kuljettajan häikäistymistä
esim. takaatulevien autojen valoista tai auringosta johtuen.
3
Ergonomia ja mukavuus

90
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015

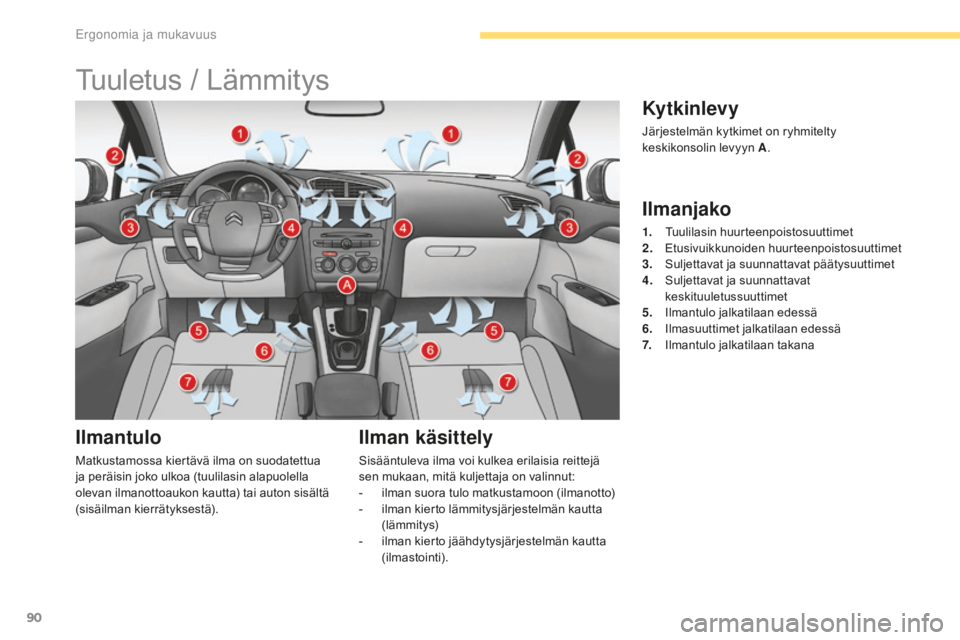

Tuuletus / Lämmitys
Ilmantulo
Matkustamossa kiertävä ilma on suodatettua
ja peräisin joko ulkoa (tuulilasin alapuolella
olevan ilmanottoaukon kautta) tai auton sisältä
(sisäilman kierrätyksestä).
Ilman käsittely
Sisääntuleva ilma voi kulkea erilaisia reittejä
sen mukaan, mitä kuljettaja on valinnut:
-
il
man suora tulo matkustamoon (ilmanotto)
-
il

man kierto lämmitysjärjestelmän kautta
(lämmitys)
-
il

man kierto jäähdytysjärjestelmän kautta
(ilmastointi).
Kytkinlevy
Järjestelmän kytkimet on ryhmitelty
keskikonsolin levyyn A .
Ilmanjako
1. Tuulilasin huurteenpoistosuuttimet
2. Et usivuikkunoiden huurteenpoistosuuttimet
3.
Su

ljettavat ja suunnattavat päätysuuttimet
4.
Su

ljettavat ja suunnattavat
keskituuletussuuttimet
5.
Il

mantulo jalkatilaan edessä
6.
Il

masuuttimet jalkatilaan edessä
7.
Il

mantulo jalkatilaan takana
Ergonomia ja mukavuus

91
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015
Stop & Start
Lämmitys- ja ilmastointilaite toimivat
vain moottorin käydessä.
Matkustamon halutun lämpötilan
ylläpitämiseksi Stop & Start -toiminto
voidaan ottaa väliaikaisesti pois
käytöstä.
Katso lisätietoja Stop & Start -
järjestelmästä sitä käsittelevästä
otsakkeesta.

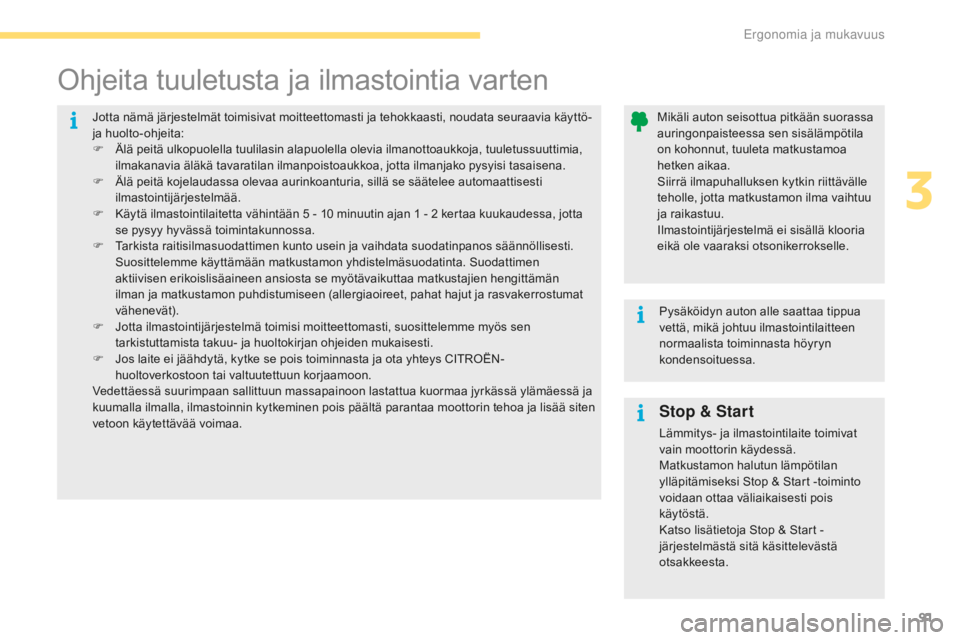

Jotta nämä järjestelmät toimisivat moitteettomasti ja tehokkaasti, noudata seuraavia käyttö-
ja huolto-ohjeita:
F
Äl

ä peitä ulkopuolella tuulilasin alapuolella olevia ilmanottoaukkoja, tuuletussuuttimia,
ilmakanavia äläkä tavaratilan ilmanpoistoaukkoa, jotta ilmanjako pysyisi tasaisena.
F
Äl

ä peitä kojelaudassa olevaa aurinkoanturia, sillä se säätelee automaattisesti
ilmastointijärjestelmää.
F
Kä

ytä ilmastointilaitetta vähintään 5
- 1

0
m

inuutin ajan 1
- 2 k

ertaa kuukaudessa, jotta
se pysyy hyvässä toimintakunnossa.
F
Ta

rkista raitisilmasuodattimen kunto usein ja vaihdata suodatinpanos säännöllisesti.
Su

osittelemme käyttämään matkustamon yhdistelmäsuodatinta. Suodattimen
aktiivisen erikoislisäaineen ansiosta se myötävaikuttaa matkustajien hengittämän
ilman ja matkustamon puhdistumiseen (allergiaoireet, pahat hajut ja rasvakerrostumat
vähenevät).
F
Jo

tta ilmastointijärjestelmä toimisi moitteettomasti, suosittelemme myös sen
tarkistuttamista takuu- ja huoltokirjan ohjeiden mukaisesti.
F
Jo

s laite ei jäähdytä, kytke se pois toiminnasta ja ota yhteys CITROËN-
huoltoverkostoon tai valtuutettuun korjaamoon.
Vedettäessä suurimpaan sallittuun massapainoon lastattua kuormaa jyrkässä ylämäessä ja
kuumalla ilmalla, ilmastoinnin kytkeminen pois päältä parantaa moottorin tehoa ja lisää siten
vetoon käytettävää voimaa. Pysäköidyn auton alle saattaa tippua
vettä, mikä johtuu ilmastointilaitteen
normaalista toiminnasta höyryn
kondensoituessa.
Mikäli auton seisottua pitkään suorassa
auringonpaisteessa sen sisälämpötila
on kohonnut, tuuleta matkustamoa
hetken aikaa.
Siirrä ilmapuhalluksen kytkin riittävälle
teholle, jotta matkustamon ilma vaihtuu
ja raikastuu.
Ilmastointijärjestelmä ei sisällä klooria
eikä ole vaaraksi otsonikerrokselle.
Ohjeita tuuletusta ja ilmastointia varten
3
Ergonomia ja mukavuus

92
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015
Ohjeita
Automaattinen ilmastointilaite: käytä mieluiten täysin automaattista toimintatapaa painamalla painiketta "AUTO".
Haluan...
Lämmitys tai manuaalinen
ilmastointilaite
Ilmanjako
PuhallusvoimakkuusSisäilman kierrätys / Raittiin ilman sisäänotto LämpötilaManuaalinen
ilmastointi
LÄMMIN
KYLMÄ
HUURTEENPOISTO
JÄ ÄNPOISTO
Sisätilan säädöt
Ergonomia ja mukavuus

93
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015

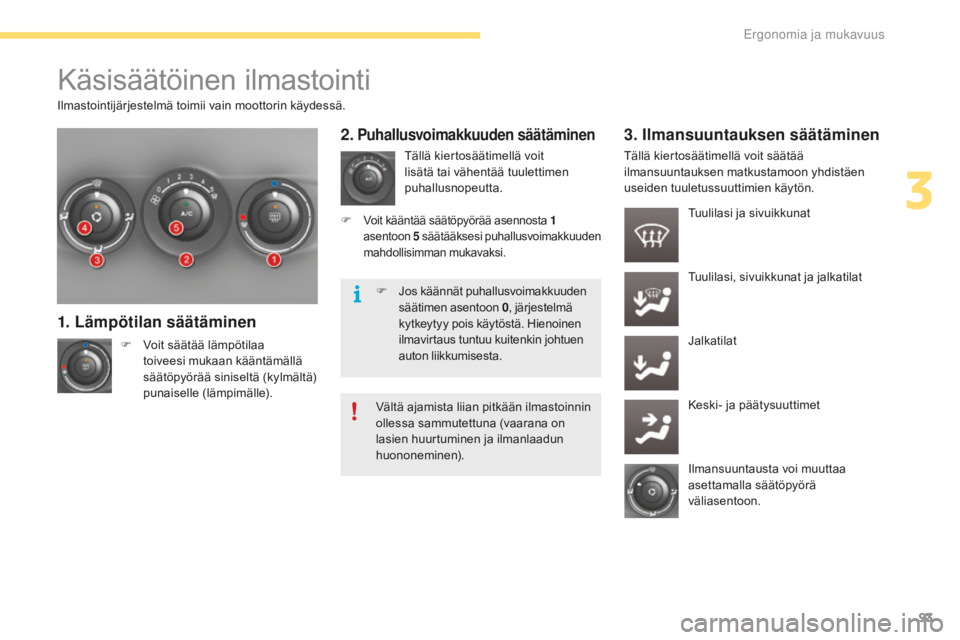

Käsisäätöinen ilmastointi
Ilmastointijärjestelmä toimii vain moottorin käydessä.F
Vo
it säätää lämpötilaa
toiveesi mukaan kääntämällä
säätöpyörää siniseltä (kylmältä)
punaiselle (lämpimälle).
1. Lämpötilan säätäminen
Tällä kiertosäätimellä voit
lisätä tai vähentää tuulettimen
puhallusnopeutta.
2. Puhallusvoimakkuuden säätäminen3. Ilmansuuntauksen säätäminen
Tuulilasi ja sivuikkunat
Tuulilasi, sivuikkunat ja jalkatilat
Jalkatilat
Keski- ja päätysuuttimet
Ilmansuuntausta voi muuttaa
asettamalla säätöpyörä
väliasentoon.F Voit kääntää säätöpyörää asennosta 1
asen toon 5 sä
ätääksesi puhallusvoimakkuuden
mahdollisimman mukavaksi.
Tällä kiertosäätimellä voit säätää
ilmansuuntauksen matkustamoon yhdistäen
useiden tuuletussuuttimien käytön.
F
Jo

s käännät puhallusvoimakkuuden
säätimen asentoon 0 , järjestelmä
kytkeytyy pois käytöstä. Hienoinen
ilmavirtaus tuntuu kuitenkin johtuen
auton liikkumisesta.
Vältä ajamista liian pitkään ilmastoinnin
ollessa sammutettuna (vaarana on
lasien huurtuminen ja ilmanlaadun
huononeminen).
3
Ergonomia ja mukavuus

94
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015

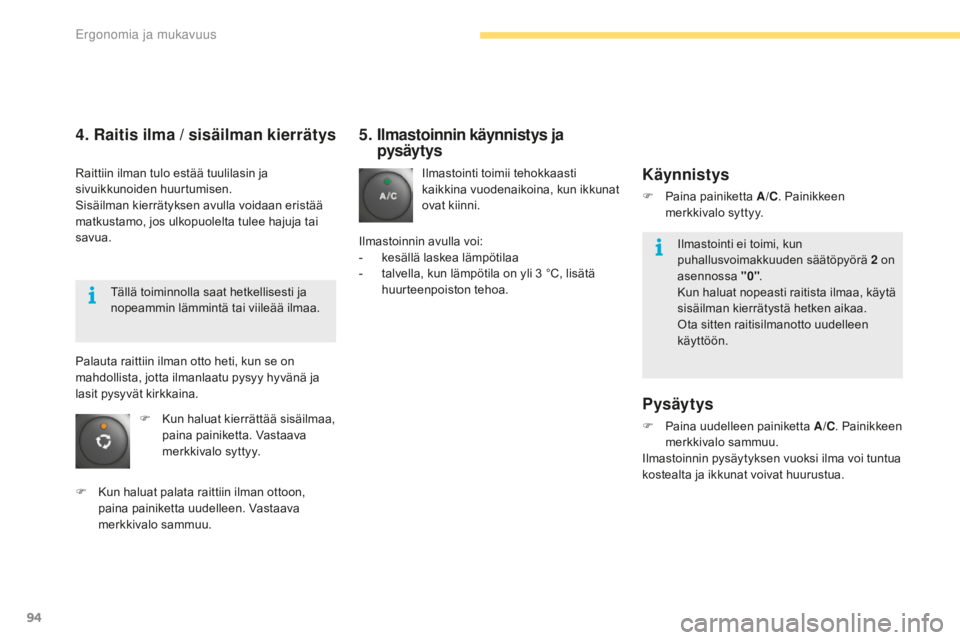

4. Raitis ilma / sisäilman kierrätys5. Il mastoinnin käynnistys ja
pysäytys
Ilmastointi toimii tehokkaasti
kaikkina vuodenaikoina, kun ikkunat
ovat kiinni.
Ilmastoinnin avulla voi:
-
ke

sällä laskea lämpötilaa
-
ta

lvella, kun lämpötila on yli 3
°
C, lisätä
huurteenpoiston tehoa.Käynnistys
F Paina painiketta A /C. Painikkeen
merkkivalo syttyy.
Pysäytys
F Paina uudelleen painiketta A/C . P ainikkeen
merkkivalo sammuu.
Ilmastoinnin pysäytyksen vuoksi ilma voi tuntua
kostealta ja ikkunat voivat huurustua.
Raittiin ilman tulo estää tuulilasin ja
sivuikkunoiden huurtumisen.
Sisäilman kierrätyksen avulla voidaan eristää
matkustamo, jos ulkopuolelta tulee hajuja tai
savua.
F Ku
n haluat kierrättää sisäilmaa,
paina painiketta. Vastaava
merkkivalo syttyy.
F
Ku

n haluat palata raittiin ilman ottoon,
paina painiketta uudelleen. Vastaava
merkkivalo sammuu.
Palauta raittiin ilman otto heti, kun se on
mahdollista, jotta ilmanlaatu pysyy hyvänä ja
lasit pysyvät kirkkaina.
Tällä toiminnolla saat hetkellisesti ja
nopeammin lämmintä tai viileää ilmaa.
Ilmastointi ei toimi, kun
puhallusvoimakkuuden säätöpyörä
2
o
n
asennossa "0".
Kun haluat nopeasti raitista ilmaa, käytä
sisäilman kierrätystä hetken aikaa.
Ota sitten raitisilmanotto uudelleen
käyttöön.
Ergonomia ja mukavuus

95
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015

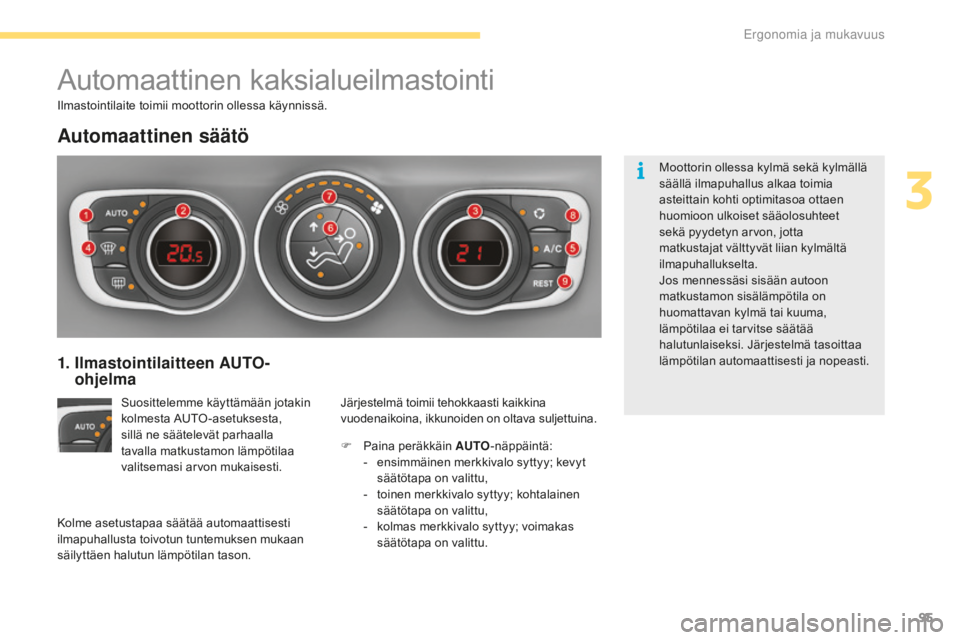

Automaattinen kaksialueilmastointi
Automaattinen säätö
Suosittelemme käyttämään jotakin
kolmesta AUTO -asetuksesta,
sillä ne säätelevät parhaalla
tavalla matkustamon lämpötilaa
valitsemasi arvon mukaisesti.F
Pai

na peräkkäin AUTO-näppäintä:
-
en

simmäinen merkkivalo syttyy; kevyt
säätötapa on valittu,
-
to

inen merkkivalo syttyy; kohtalainen
säätötapa on valittu,
-
ko

lmas merkkivalo syttyy; voimakas
säätötapa on valittu.
Ilmastointilaite toimii moottorin ollessa käynnissä.
1. Ilmastointilaitteen AUTO-
oh
jelma
Järjestelmä toimii tehokkaasti kaikkina
vuodenaikoina, ikkunoiden on oltava suljettuina. Moottorin ollessa kylmä sekä kylmällä
säällä ilmapuhallus alkaa toimia
asteittain kohti optimitasoa ottaen
huomioon ulkoiset sääolosuhteet
sekä pyydetyn arvon, jotta
matkustajat välttyvät liian kylmältä
ilmapuhallukselta.
Jos mennessäsi sisään autoon
matkustamon sisälämpötila on
huomattavan kylmä tai kuuma,
lämpötilaa ei tarvitse säätää
halutunlaiseksi. Järjestelmä tasoittaa
lämpötilan automaattisesti ja nopeasti.
Kolme asetustapaa säätää automaattisesti
ilmapuhallusta toivotun tuntemuksen mukaan
säilyttäen halutun lämpötilan tason.
3
Ergonomia ja mukavuus

96
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015
Katso lisätietoja automaattisesta
huurteenpoisto-ohjelmasta
vastaavasta kohdasta otsakkeesta
"Huurteenpoisto edessä".

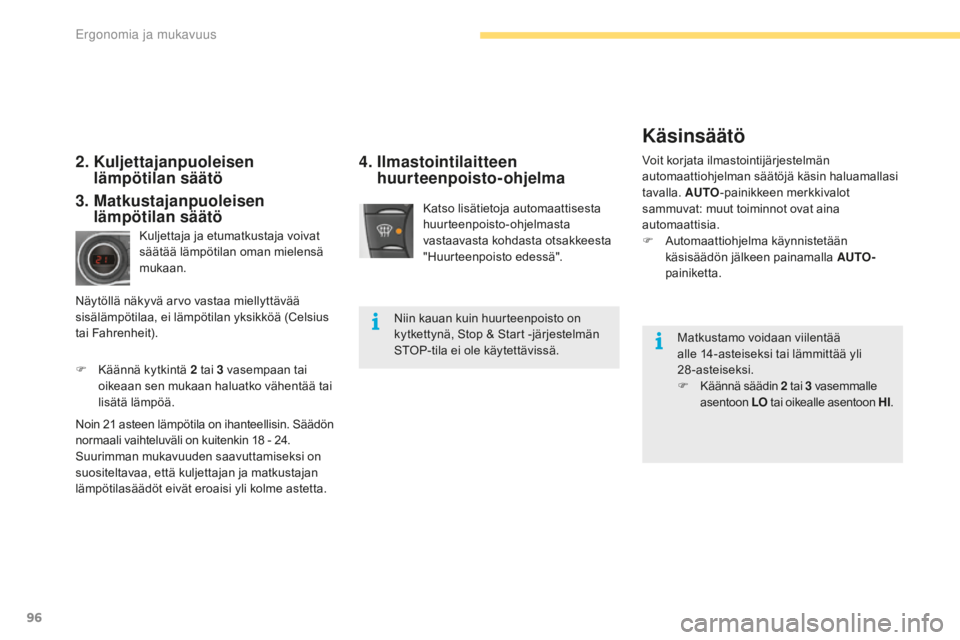

4. Ilmastointilaitteen huurteenpoisto-ohjelmaVoit korjata ilmastointijärjestelmän
automaattiohjelman säätöjä käsin haluamallasi
tavalla. AUTO-painikkeen merkkivalot
sammuvat: muut toiminnot ovat aina
automaattisia.
F
Auto

maattiohjelma käynnistetään
käsisäädön jälkeen painamalla AUTO-
painiketta.2. Kuljettajanpuoleisen lämpötilan säätö
Kuljettaja ja etumatkustaja voivat
säätää lämpötilan oman mielensä
mukaan.
F
Kä

ännä kytkintä 2
t
ai 3
v
asempaan tai
oikeaan sen mukaan haluatko vähentää tai
lisätä lämpöä.
Noin 21
a

steen lämpötila on ihanteellisin. Säädön
normaali vaihteluväli on kuitenkin 18
- 2

4.
Suurimman mukavuuden saavuttamiseksi on
suositeltavaa, että kuljettajan ja matkustajan
lämpötilasäädöt eivät eroaisi yli kolme astetta.
3. Matkustajanpuoleisen lämpötilan säätö
Näytöllä näkyvä arvo vastaa miellyttävää
sisälämpötilaa, ei lämpötilan yksikköä (Celsius
tai Fahrenheit). Niin kauan kuin huurteenpoisto on
kytkettynä, Stop & Start -järjestelmän
STOP-tila ei ole käytettävissä.
Matkustamo voidaan viilentää
alle 14-asteiseksi tai lämmittää yli
28-asteiseksi.
F
Kä

ännä säädin 2
ta
i 3
va
semmalle
asentoon LO tai oikealle asentoon HI .
Käsinsäätö
Ergonomia ja mukavuus

97
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015

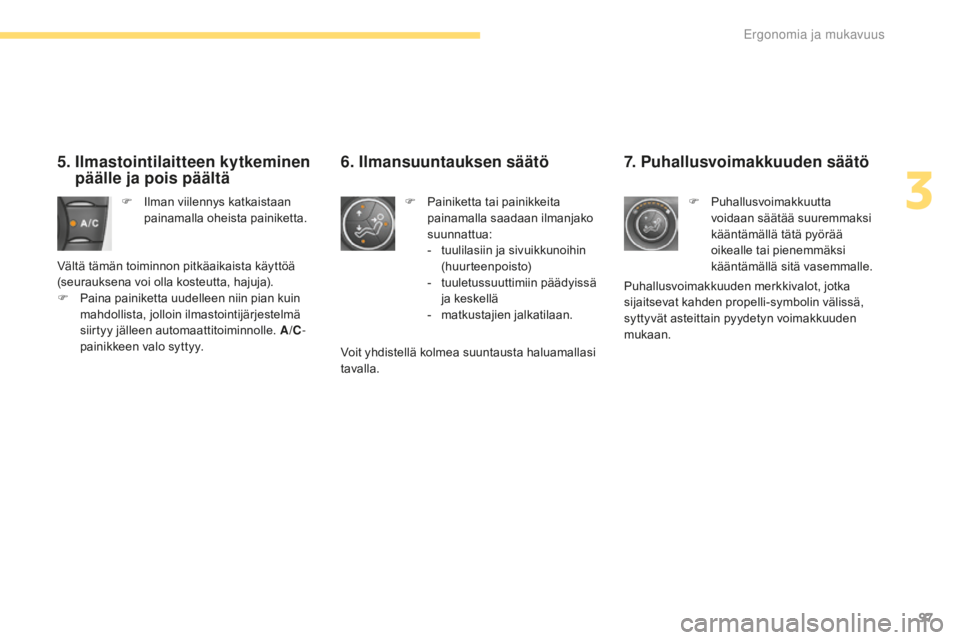

7. Puhallusvoimakkuuden säätö
F Puhallusvoimakkuutta
voidaan säätää suuremmaksi
kääntämällä tätä pyörää
oikealle tai pienemmäksi
kääntämällä sitä vasemmalle.
Puhallusvoimakkuuden merkkivalot, jotka
sijaitsevat kahden propelli-symbolin välissä,
syttyvät asteittain pyydetyn voimakkuuden
mukaan.
5. Ilmastointilaitteen kytkeminen
p äälle ja pois päältä
F Ilman viilennys katkaistaan
pa
inamalla oheista painiketta.
Vältä tämän toiminnon pitkäaikaista käyttöä
(seurauksena voi olla kosteutta, hajuja).
F
Pa

ina painiketta uudelleen niin pian kuin
mahdollista, jolloin ilmastointijärjestelmä
siirtyy jälleen automaattitoiminnolle. A/C -
painikkeen valo syttyy. F Pai
niketta tai painikkeita
painamalla saadaan ilmanjako
suunnattua:
-
tu

ulilasiin ja sivuikkunoihin
(huurteenpoisto)
-
tu

uletussuuttimiin päädyissä
ja keskellä
-
ma

tkustajien jalkatilaan.
6. Ilmansuuntauksen säätö
Voit yhdistellä kolmea suuntausta haluamallasi
tavalla.
3
Ergonomia ja mukavuus

98
C4-2_fi_Chap03_ergonomie-et-confort_ed02-2015

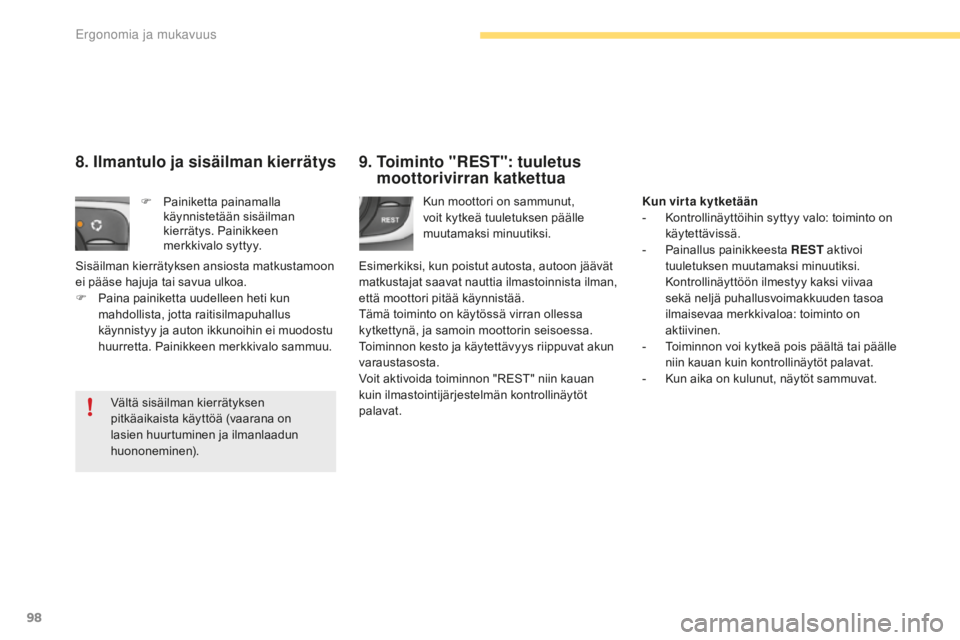

9. Toiminto "REST": tuuletus
moottorivirran katkettua
Kun moottori on sammunut,
voit kytkeä tuuletuksen päälle
muutamaksi minuutiksi.
8. Ilmantulo ja sisäilman kierrätys
F Painiketta painamalla
kä
ynnistetään sisäilman
kierrätys. Painikkeen
merkkivalo syttyy.
Sisäilman kierrätyksen ansiosta matkustamoon
ei pääse hajuja tai savua ulkoa.
F
Pa

ina painiketta uudelleen heti kun
mahdollista, jotta raitisilmapuhallus
käynnistyy ja auton ikkunoihin ei muodostu
huurretta. Painikkeen merkkivalo sammuu.
Vältä sisäilman kierrätyksen
pitkäaikaista käyttöä (vaarana on
lasien huurtuminen ja ilmanlaadun
huononeminen). Esimerkiksi, kun poistut autosta, autoon jäävät
matkustajat saavat nauttia ilmastoinnista ilman,
että moottori pitää käynnistää.
Tämä toiminto on käytössä virran ollessa
kytkettynä, ja samoin moottorin seisoessa.
Toiminnon kesto ja käytettävyys riippuvat akun
varaustasosta.
Voit aktivoida toiminnon "REST" niin kauan
kuin ilmastointijärjestelmän kontrollinäytöt
palavat. Kun vir ta kytketään
- Ko
ntrollinäyttöihin syttyy valo: toiminto on
käytettävissä.
-
Pai

nallus painikkeesta REST aktivoi
tuuletuksen muutamaksi minuutiksi.
Kontrollinäyttöön ilmestyy kaksi viivaa
sekä neljä puhallusvoimakkuuden tasoa
ilmaisevaa merkkivaloa: toiminto on
aktiivinen.
-
To

iminnon voi kytkeä pois päältä tai päälle
niin kauan kuin kontrollinäytöt palavat.
-
Ku

n aika on kulunut, näytöt sammuvat.
Ergonomia ja mukavuus
