CITROEN C4 2021 Upute Za Rukovanje (in Croatian)

9
Instrumenti

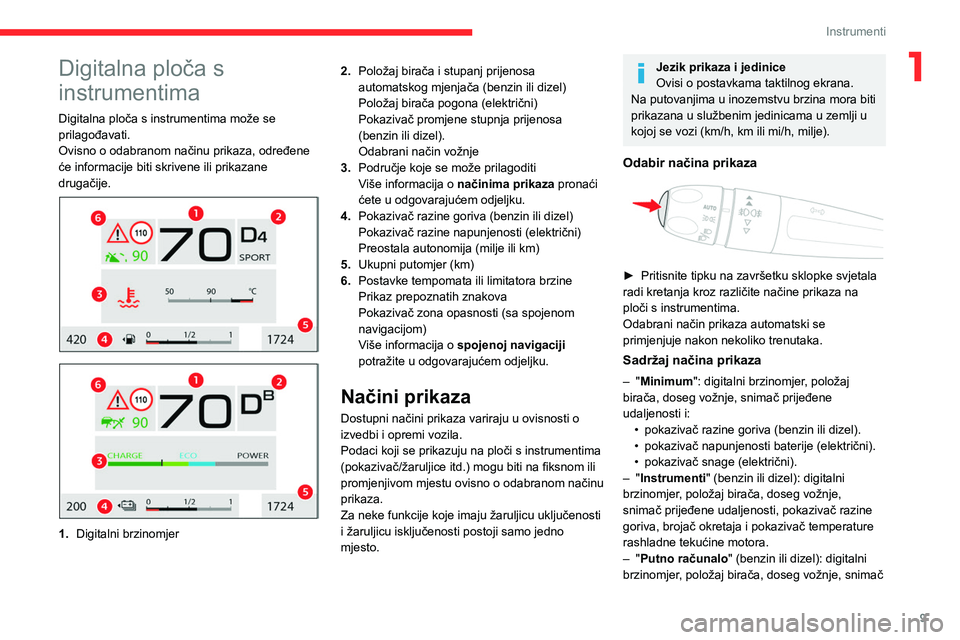

1Digitalna ploča s
instrumentima
Digitalna ploča s instrumentima može se
prilagođavati.
Ovisno o odabranom načinu prikaza, određene
će informacije biti skrivene ili prikazane
drugačije.




1. Digitalni brzinomjer 2.
Položaj birača i stupanj prijenosa
automatskog mjenjača (benzin ili dizel)
Položaj birača pogona (električni)
Pokazivač promjene stupnja prijenosa
(benzin ili dizel).
Odabrani način vožnje
3. Područje koje se može prilagoditi
Više informacija o načinima prikaza pronaći
ćete u odgovarajućem odjeljku.
4. Pokazivač razine goriva (benzin ili dizel)
Pokazivač razine napunjenosti (električni)
Preostala autonomija (milje ili km)
5. Ukupni putomjer (km)
6. Postavke tempomata ili limitatora brzine
Prikaz prepoznatih znakova
Pokazivač zona opasnosti (sa spojenom
navigacijom)
Više informacija o spojenoj navigaciji
potražite u odgovarajućem odjeljku.
Načini prikaza
Dostupni načini prikaza variraju u ovisnosti o
izvedbi i opremi vozila.
Podaci koji se prikazuju na ploči s instrumentima
(pokazivač/žaruljice itd.) mogu biti na fiksnom ili
promjenjivom mjestu ovisno o odabranom načinu
prikaza.
Za neke funkcije koje imaju žaruljicu uključenosti
i žaruljicu isključenosti postoji samo jedno
mjesto.
Jezik prikaza i jedinice
Ovisi o postavkama taktilnog ekrana.
Na putovanjima u inozemstvu brzina mora biti
prikazana u službenim jedinicama u zemlji u
kojoj se vozi (km/h, km ili mi/h, milje).
Odabir načina prikaza

► Pritisnite tipku na završetku sklopke svjetala
radi kretanja kroz različite načine prikaza na
ploči s instrumentima.
Odabrani način prikaza automatski se
primjenjuje nakon nekoliko trenutaka.
Sadržaj načina prikaza
– " Minimum": digitalni brzinomjer, položaj
birača, doseg vožnje, snimač prijeđene
udaljenosti i: •

pokazivač razine goriva (benzin ili dizel).
•


pokazivač napunjenosti baterije (električni).
•


pokazivač snage (električni).
–


"
Instrumenti" (benzin ili dizel): digitalni
brzinomjer, položaj birača, doseg vožnje,
snimač prijeđene udaljenosti, pokazivač razine
goriva, brojač okretaja i pokazivač temperature
rashladne tekućine motora.
–

"
Putno računalo " (benzin ili dizel): digitalni
brzinomjer, položaj birača, doseg vožnje, snimač

10
Instrumenti
Aktiviranje/deaktiviranje
► Uz pokrenut motor pritisnite bilo koju tipku
za uključivanje sustava i izvlačenje projekcijske
ploče.
► Držite pritisnutom tipku 2 za isključivanje
sustava i uvlačenje projekcijske ploče.
Status sustava pohranjuje se prilikom
isključivanja motora te se prikazuje pri
ponovnom pokretanju.
Podešavanje visine
► Kada je motor uključen, željenu visinu prikaza
možete podesiti s pomoću tipki 4:
• tipka označena strelicom prema gore, za
pomicanje prikaza prema gore
• tipka označena strelicom prema dolje, za
pomicanje prikaza prema dolje.
Podešavanje svjetline
► Uz pokrenut motor, podesite svjetlinu ekrana
s podacima pritiskom tipki 3:
• pritisnite tipku sa simbolom sunca za
povećavanje svjetline
• pritisnite tipku sa sibmolom mjeseca za
smanjivanje svjetline.
Ni u mirovanju ni u vožnji nemojte
stavljati nikakve predmete oko
projekcijske ploče (ili u udubljenje) koji bi
mogli ometati njezino kretanje i ispravan rad.
U nekim iznimno nepovoljnim
vremenskim uvjetima (kiša i/ili snijeg,

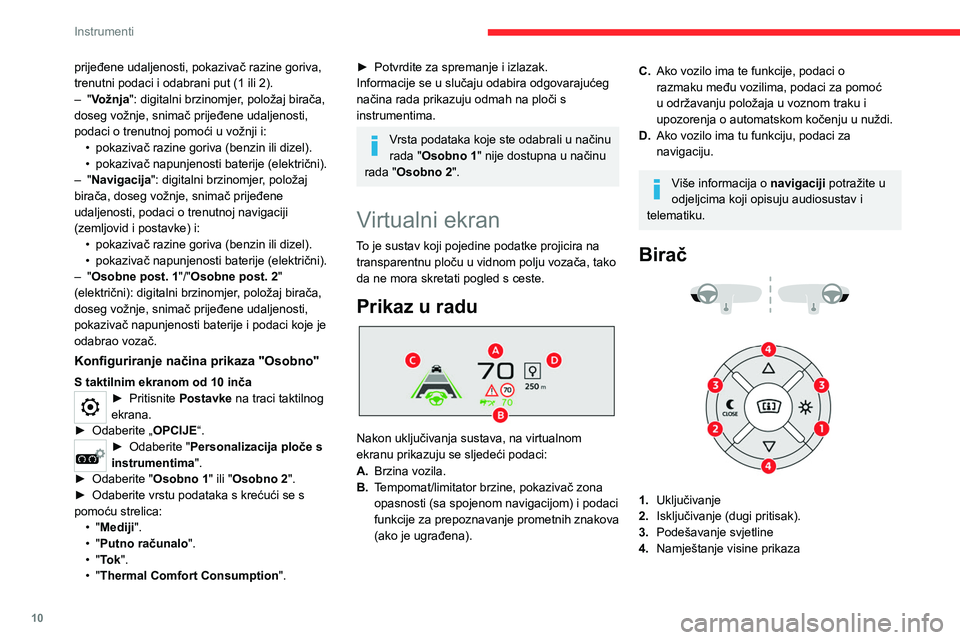

prijeđene udaljenosti, pokazivač razine goriva,
trenutni podaci i odabrani put (1 ili 2).
–

"
Vožnja": digitalni brzinomjer, položaj birača,
doseg vožnje, snimač prijeđene udaljenosti,
podaci o trenutnoj pomoći u vožnji i: •

pokazivač razine goriva (benzin ili dizel).
•


pokazivač napunjenosti baterije (električni).
–


"
Navigacija": digitalni brzinomjer, položaj
birača, doseg vožnje, snimač prijeđene
udaljenosti, podaci o trenutnoj navigaciji
(zemljovid i postavke) i: •

pokazivač razine goriva (benzin ili dizel).
•


pokazivač napunjenosti baterije (električni).
–


"
Osobne post. 1 "/"Osobne post. 2 "
(električni): digitalni brzinomjer, položaj birača,
doseg vožnje, snimač prijeđene udaljenosti,
pokazivač napunjenosti baterije i podaci koje je
odabrao vozač.
Konfiguriranje načina prikaza "Osobno"
S taktilnim ekranom od 10 inča► Pritisnite Postavke na traci taktilnog
ekrana.
►

Odaberite „
OPCIJE“.
► Odaberite " Personalizacija ploče s
instrumentima".
►

Odaberite "
Osobno 1" ili "Osobno 2".
►

Odaberite vrstu podataka s krećući se s
pomoću strelica: •


"

Mediji ".
•

"

Putno računalo ".
•

"

To k ".
•

"

Thermal Comfort Consumption ".
► Potvrdite za spremanje i izlazak.
Informacije se u slučaju odabira odgovarajućeg
načina rada prikazuju odmah na ploči s
instrumentima.
Vrsta podataka koje ste odabrali u načinu
rada "Osobno 1" nije dostupna u načinu
rada "Osobno
2".
Virtualni ekran
To je sustav koji pojedine podatke projicira na transparentnu ploču u vidnom polju vozača, tako
da ne mora skretati pogled s ceste.
Prikaz u radu

Nakon uključivanja sustava, na virtualnom
ekranu prikazuju se sljedeći podaci:
A. Brzina vozila.
B. Tempomat/limitator brzine, pokazivač zona
opasnosti (sa spojenom navigacijom) i podaci
funkcije za prepoznavanje prometnih znakova
(ako je ugrađena).
C.Ako vozilo ima te funkcije, podaci o
razmaku među vozilima, podaci za pomoć
u održavanju položaja u voznom traku i
upozorenja o automatskom kočenju u nuždi.
D. Ako vozilo ima tu funkciju, podaci za
navigaciju.
Više informacija o navigaciji potražite u
odjeljcima koji opisuju audiosustav i
telematiku.
Birač



1. Uključivanje
2. Isključivanje (dugi pritisak).
3. Podešavanje svjetline
4. Namještanje visine prikaza

11
Instrumenti

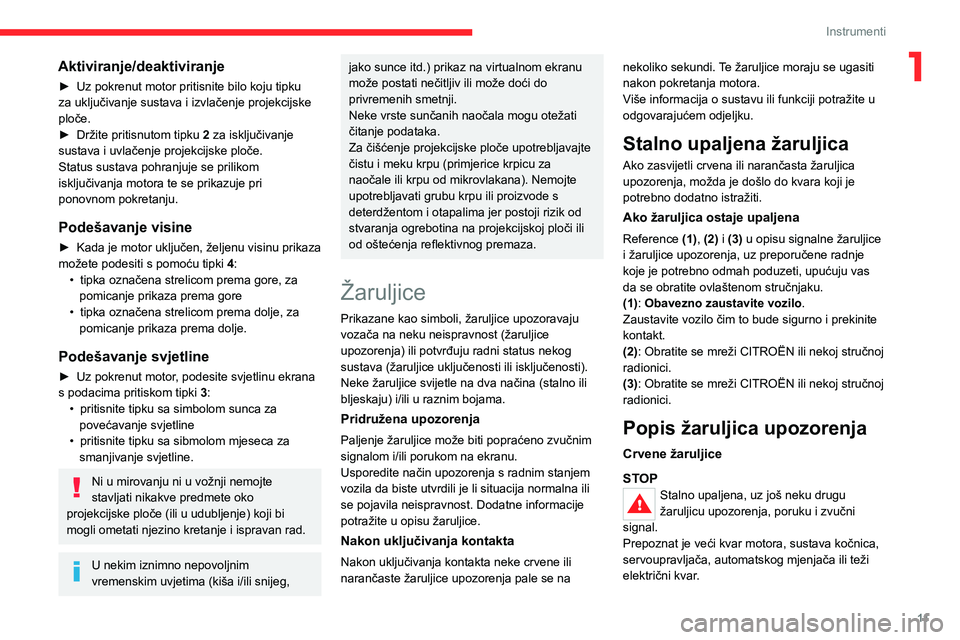

1Aktiviranje/deaktiviranje
► Uz pokrenut motor pritisnite bilo koju tipku
za uključivanje sustava i izvlačenje projekcijske
ploče.
►

Držite pritisnutom tipku 2

za isključivanje
sustava i uvlačenje projekcijske ploče.
Status sustava pohranjuje se prilikom
isključivanja motora te se prikazuje pri
ponovnom pokretanju.
Podešavanje visine
► Kada je motor uključen, željenu visinu prikaza
možete podesiti s pomoću tipki 4
:
•

tipka označena strelicom prema gore, za
pomicanje prikaza prema gore
•


tipka označena strelicom prema dolje, za
pomicanje prikaza prema dolje.
Podešavanje svjetline
► Uz pokrenut motor , podesite svjetlinu ekrana
s podacima pritiskom tipki 3:
•

pritisnite tipku sa simbolom sunca za
povećavanje svjetline
•


pritisnite tipku sa sibmolom mjeseca za
smanjivanje svjetline.
Ni u mirovanju ni u vožnji nemojte
stavljati nikakve predmete oko
projekcijske ploče (ili u udubljenje) koji bi
mogli ometati njezino kretanje i ispravan rad.
U nekim iznimno nepovoljnim
vremenskim uvjetima (kiša i/ili snijeg,
jako sunce itd.) prikaz na virtualnom ekranu
može postati nečitljiv ili može doći do
privremenih smetnji.
Neke vrste sunčanih naočala mogu otežati
čitanje podataka.
Za čišćenje projekcijske ploče upotrebljavajte
čistu i meku krpu (primjerice krpicu za
naočale ili krpu od mikrovlakana). Nemojte
upotrebljavati grubu krpu ili proizvode s
deterdžentom i otapalima jer postoji rizik od
stvaranja ogrebotina na projekcijskoj ploči ili
od oštećenja reflektivnog premaza.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Stalno upaljena žaruljica
Ako zasvijetli crvena ili narančasta žaruljica
upozorenja, možda je došlo do kvara koji je
potrebno dodatno istražiti.
Ako žaruljica ostaje upaljena
Reference
(1), (2) i (3) u opisu signalne žaruljice
i žaruljice upozorenja, uz preporučene radnje
koje je potrebno odmah poduzeti, upućuju vas
da se obratite ovlaštenom stručnjaku.
(1): Obavezno zaustavite vozilo .
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
(3): Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno upaljena, uz još neku drugu
žaruljicu upozorenja, poruku i zvučni
signal.
Prepoznat je veći kvar motora, sustava kočnica,
servoupravljača, automatskog mjenjača ili teži
električni kvar.

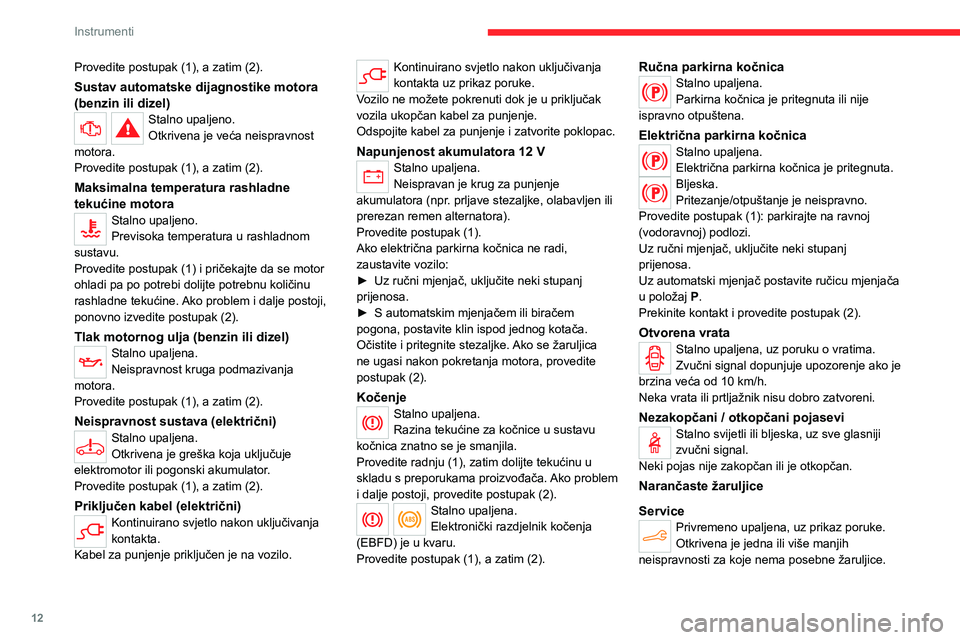

12
Instrumenti
Provedite postupak (1), a zatim (2).
Sustav automatske dijagnostike motora
(benzin ili dizel)
Stalno upaljeno.
Otkrivena je veća neispravnost
motora.
Provedite postupak (1), a zatim (2).
Maksimalna temperatura rashladne
tekućine motora
Stalno upaljeno.
Previsoka temperatura u rashladnom
sustavu.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine. Ako problem i dalje postoji,
ponovno izvedite postupak (2).
Tlak motornog ulja (benzin ili dizel)Stalno upaljena.
Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
Neispravnost sustava (električni)
Stalno upaljena.
Otkrivena je greška koja uključuje
elektromotor ili pogonski akumulator.
Provedite postupak (1), a zatim (2).
Priključen kabel (električni)Kontinuirano svjetlo nakon uključivanja
kontakta.
Kabel za punjenje priključen je na vozilo.
Kontinuirano svjetlo nakon uključivanja
kontakta uz prikaz poruke.
Vozilo ne možete pokrenuti dok je u priključak
vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
Napunjenost akumulatora 12 VStalno upaljena.
Neispravan je krug za punjenje
akumulatora (npr. prljave stezaljke, olabavljen ili
prerezan remen alternatora).
Provedite postupak (1).
Ako električna parkirna kočnica ne radi,
zaustavite vozilo:
►

Uz ručni mjenjač, uključite neki stupanj
prijenosa.
►


S automatskim mjenjačem ili biračem
pogona, postavite klin ispod jednog kotača.
Očistite i pritegnite stezaljke.

Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
KočenjeStalno upaljena.
Razina tekućine za kočnice u sustavu
kočnica znatno se je smanjila.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, provedite postupak (2).
Stalno upaljena.
Elektronički razdjelnik kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Ručna parkirna kočnicaStalno upaljena.
Parkirna kočnica je pritegnuta ili nije
ispravno otpuštena.
Električna parkirna kočnicaStalno upaljena.
Električna parkirna kočnica je pritegnuta.
Bljeska.
Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
(vodoravnoj) podlozi.
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
Uz automatski mjenjač postavite ručicu mjenjača
u položaj

P
.
Prekinite kontakt i provedite postupak (2).
Otvorena vrataStalno upaljena, uz poruku o vratima.
Zvučni signal dopunjuje upozorenje ako je
brzina veća od 10
km/h.
Neka vrata ili prtljažnik nisu dobro zatvoreni.
Nezakopčani / otkopčani pojasevi
Stalno svijetli ili bljeska, uz sve glasniji
zvučni signal.
Neki pojas nije zakopčan ili je otkopčan.
Narančaste žaruljice
Service
Privremeno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više manjih
neispravnosti za koje nema posebne žaruljice.

13
Instrumenti

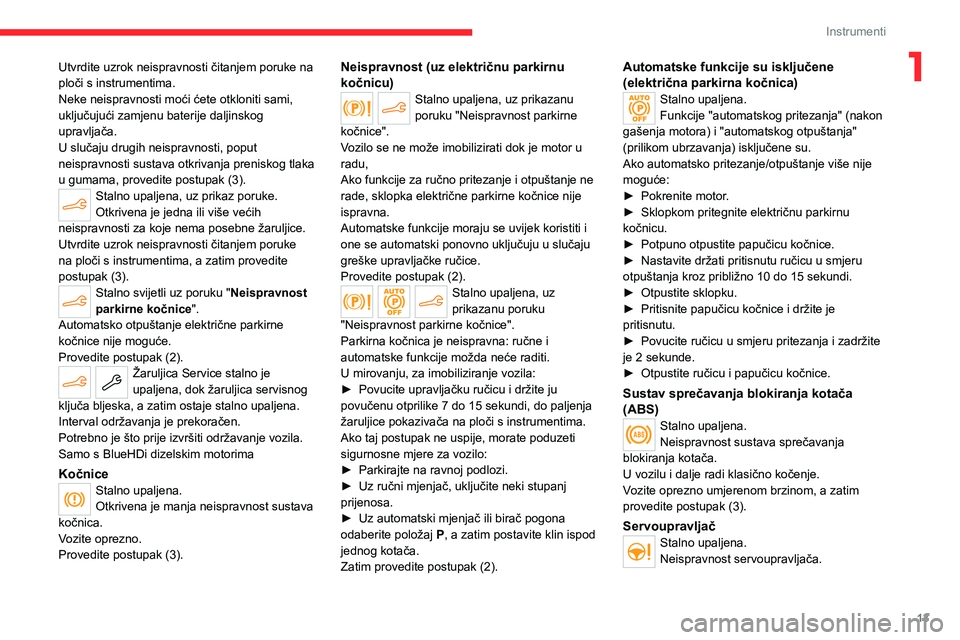

1Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke neispravnosti moći ćete otkloniti sami,
uključujući zamjenu baterije daljinskog
upravljača.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više većih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke
na ploči s instrumentima, a zatim provedite
postupak (3).
Stalno svijetli uz poruku " Neispravnost
parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).
Žaruljica Service stalno je
upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen.
Potrebno je što prije izvršiti održavanje vozila.
Samo s BlueHDi dizelskim motorima
KočniceStalno upaljena.
Otkrivena je manja neispravnost sustava
kočnica.
Vozite oprezno.
Provedite postupak (3).
Neispravnost (uz električnu parkirnu
kočnicu)
Stalno upaljena, uz prikazanu
poruku "Neispravnost parkirne
kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje ne
rade, sklopka električne parkirne kočnice nije
ispravna.
Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
greške upravljačke ručice.
Provedite postupak (2).
Stalno upaljena, uz
prikazanu poruku
"Neispravnost parkirne kočnice".
Parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
►

Povucite upravljačku ručicu i držite ju
povučenu otprilike 7 do 15 sekundi, do paljenja
žaruljice pokazivača na ploči s instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
►


Parkirajte na ravnoj podlozi.
►


Uz ručni mjenjač, uključite neki stupanj
prijenosa.
►


Uz automatski mjenjač ili birač pogona
odaberite položaj P

, a zatim postavite klin ispod
jednog kotača.
Zatim provedite postupak (2).
Automatske funkcije su isključene
(električna parkirna kočnica)
Stalno upaljena.
Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
►

Pokrenite motor
.
►

Sklopkom pritegnite električnu parkirnu
kočnicu.
►


Potpuno otpustite papučicu kočnice.
►


Nastavite držati pritisnutu ručicu u smjeru
otpuštanja kroz približno 10 do 15 sekundi.
►


Otpustite sklopku.
►


Pritisnite papučicu kočnice i držite je
pritisnutu.
►


Povucite ručicu u smjeru pritezanja i zadržite
je 2 sekunde.
►


Otpustite ručicu i papučicu kočnice.
Sustav sprečavanja blokiranja kotača
(ABS)
Stalno upaljena.
Neispravnost sustava sprečavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
ServoupravljačStalno upaljena.
Neispravnost servoupravljača.

14
Instrumenti

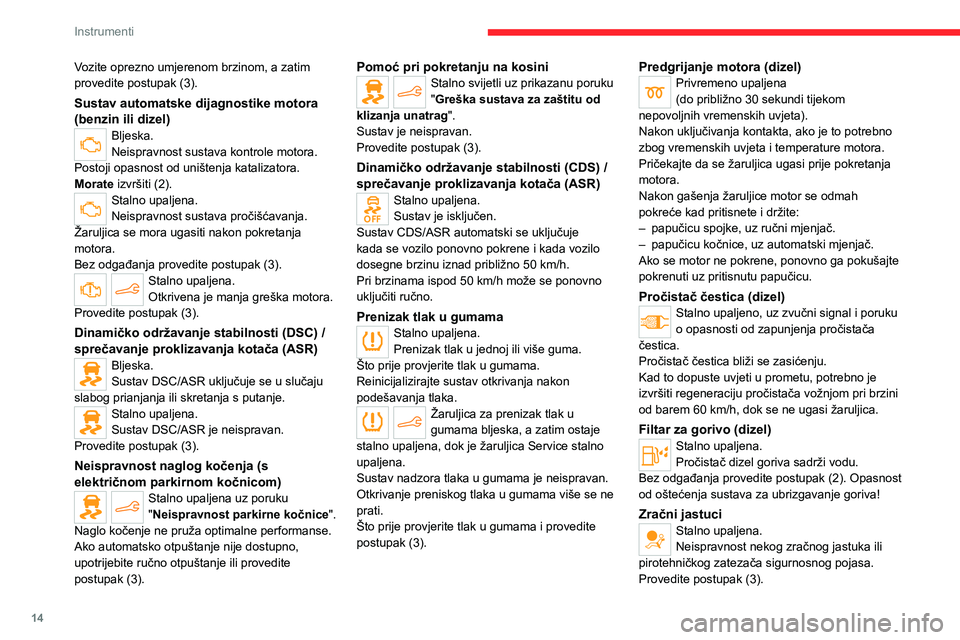

Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Sustav automatske dijagnostike motora
(benzin ili dizel)
Bljeska.
Neispravnost sustava kontrole motora.
Postoji opasnost od uništenja katalizatora.
Morate izvršiti (2).
Stalno upaljena.
Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Bez odgađanja provedite postupak (3).
Stalno upaljena.
Otkrivena je manja greška motora.
Provedite postupak (3).
Dinamičko održavanje stabilnosti (DSC) /
sprečavanje proklizavanja kotača (ASR)
Bljeska.
Sustav DSC/ASR uključuje se u slučaju
slabog prianjanja ili skretanja s putanje.
Stalno upaljena.
Sustav DSC/ASR je neispravan.
Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno upaljena uz poruku
"Neispravnost parkirne kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Dinamičko održavanje stabilnosti (CDS) /
sprečavanje proklizavanja kotača (ASR)
Stalno upaljena.
Sustav je isključen.
Sustav CDS/ASR automatski se uključuje
kada se vozilo ponovno pokrene i kada vozilo
dosegne brzinu iznad približno 50 km/h.
Pri brzinama ispod 50
km/h može se ponovno
uključiti ručno.
Prenizak tlak u gumamaStalno upaljena.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Predgrijanje motora (dizel)Privremeno upaljena
(do približno 30 sekundi tijekom
nepovoljnih vremenskih uvjeta).
Nakon uključivanja kontakta, ako je to potrebno
zbog vremenskih uvjeta i temperature motora.
Pričekajte da se žaruljica ugasi prije pokretanja
motora.
Nakon gašenja žaruljice motor se odmah
pokreće kad pritisnete i držite:
–

papučicu spojke, uz ručni mjenjač.
–


papučicu kočnice, uz automatski mjenjač.
Ako se motor ne pokrene, ponovno ga pokušajte
pokrenuti uz pritisnutu papučicu.
Pročistač čestica (dizel)Stalno upaljeno, uz zvučni signal i poruku
o opasnosti od zapunjenja pročistača
čestica.
Pročistač čestica bliži se zasićenju.
Kad to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60
km/h, dok se ne ugasi žaruljica.
Filtar za gorivo (dizel)Stalno upaljena.
Pročistač dizel goriva sadrži vodu.
Bez odgađanja provedite postupak (2). Opasnost
od oštećenja sustava za ubrizgavanje goriva!
Zračni jastuciStalno upaljena.
Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).

15
Instrumenti

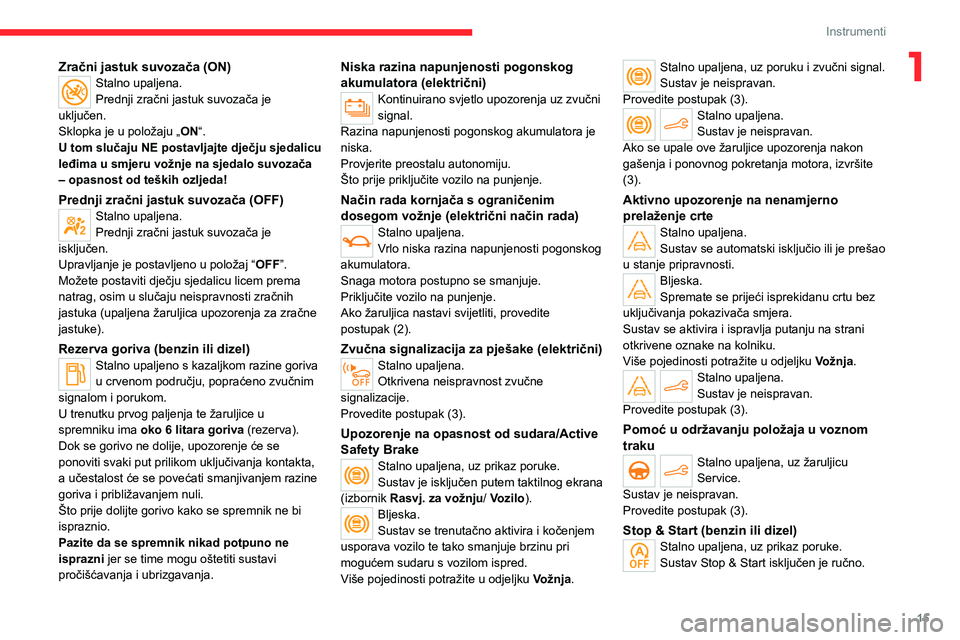

1Zračni jastuk suvozača (ON)Stalno upaljena.
Prednji zračni jastuk suvozača je
uključen.
Sklopka je u položaju „ ON“.
U tom slučaju NE postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo suvozača
– opasnost od teških ozljeda!
Prednji zračni jastuk suvozača (OFF)Stalno upaljena.
Prednji zračni jastuk suvozača je
isključen.
Upravljanje je postavljeno u položaj “ OFF”.
Možete postaviti dječju sjedalicu licem prema
natrag, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Rezerva goriva (benzin ili dizel)Stalno upaljeno s kazaljkom razine goriva
u crvenom području, popraćeno zvučnim
signalom i porukom.
U trenutku prvog paljenja te žaruljice u
spremniku ima oko 6 litara goriva (rezerva).
Dok se gorivo ne dolije, upozorenje će se
ponoviti svaki put prilikom uključivanja kontakta,
a učestalost će se povećati smanjivanjem razine
goriva i približavanjem nuli.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Niska razina napunjenosti pogonskog
akumulatora (električni)
Kontinuirano svjetlo upozorenja uz zvučni
signal.
Razina napunjenosti pogonskog akumulatora je
niska.
Provjerite preostalu autonomiju.
Što prije priključite vozilo na punjenje.
Način rada kornjača s ograničenim
dosegom vožnje (električni način rada)
Stalno upaljena.
Vrlo niska razina napunjenosti pogonskog
akumulatora.
Snaga motora postupno se smanjuje.
Priključite vozilo na punjenje.
Ako žaruljica nastavi svijetliti, provedite
postupak
(2).
Zvučna signalizacija za pješake (električni)Stalno upaljena.
Otkrivena neispravnost zvučne
signalizacije.
Provedite postupak (3).
Upozorenje na opasnost od sudara/Active
Safety Brake
Stalno upaljena, uz prikaz poruke.
Sustav je isključen putem taktilnog ekrana
(izbornik Rasvj. za vožnju/ Vozilo ).
Bljeska.
Sustav se trenutačno aktivira i kočenjem
usporava vozilo te tako smanjuje brzinu pri
mogućem sudaru s vozilom ispred.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno upaljena, uz poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stalno upaljena.
Sustav je neispravan.
Ako se upale ove žaruljice upozorenja nakon
gašenja i ponovnog pokretanja motora, izvršite
(3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno upaljena.
Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.
Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se aktivira i ispravlja putanju na strani
otkrivene oznake na kolniku.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno upaljena.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena, uz žaruljicu
Service.
Sustav je neispravan.
Provedite postupak (3).
Stop & Start (benzin ili dizel)Stalno upaljena, uz prikaz poruke.
Sustav Stop & Start isključen je ručno.

16
Instrumenti

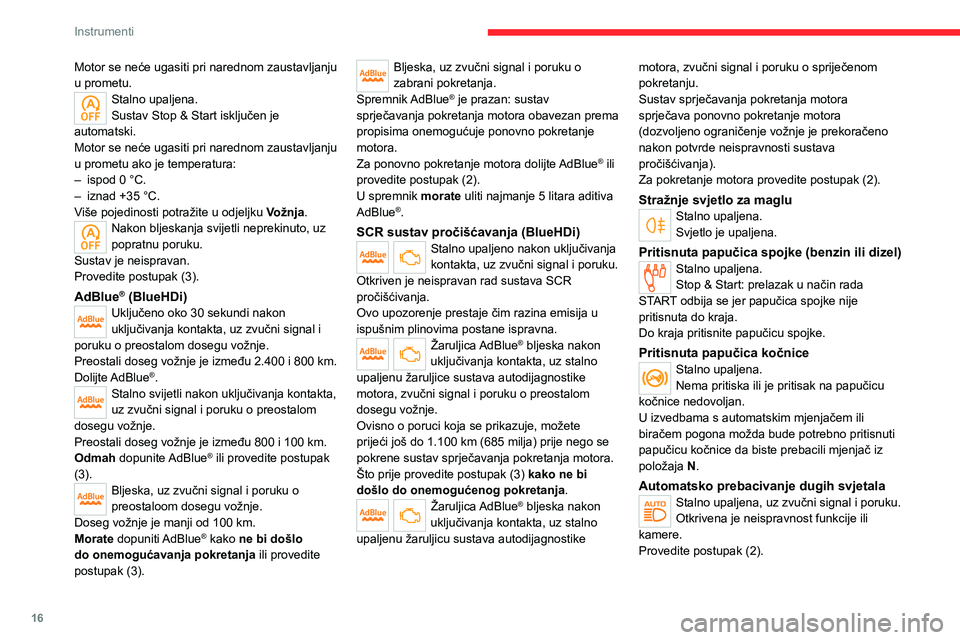

Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Stalno upaljena.
Sustav Stop & Start isključen je
automatski.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu ako je temperatura:
–

ispod 0 °C.
–


iznad +35 °C.
V

iše pojedinosti potražite u odjeljku Vožnja.
Nakon bljeskanja svijetli neprekinuto, uz
popratnu poruku.
Sustav je neispravan.
Provedite postupak (3).
AdBlue® (BlueHDi)Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostalom dosegu vožnje.
Preostali doseg vožnje je između 2.400 i 800
km.
Dolijte AdBlue
®.Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostalom
dosegu vožnje.
Preostali doseg vožnje je između 800 i 100
km.
Odmah dopunite AdBlue
® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o
preostaloom dosegu vožnje.
Doseg vožnje je manji od 100
km.
Morate dopuniti AdBlue
® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja.
Spremnik AdBlue
® je prazan: sustav
sprječavanja pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara aditiva
AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon uključivanja
kontakta, uz zvučni signal i poruku.
Otkriven je neispravan rad sustava SCR
pročišćivanja.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska nakon
uključivanja kontakta, uz stalno
upaljenu žaruljice sustava autodijagnostike
motora, zvučni signal i poruku o preostalom
dosegu vožnje.
Ovisno o poruci koja se prikazuje, možete
prijeći još do 1.100 km (685 milja) prije nego se
pokrene sustav sprječavanja pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska nakon
uključivanja kontakta, uz stalno
upaljenu žaruljicu sustava autodijagnostike motora, zvučni signal i poruku o spriječenom
pokretanju.
Sustav sprječavanja pokretanja motora
sprječava ponovno pokretanje motora
(dozvoljeno ograničenje vožnje je prekoračeno
nakon potvrde neispravnosti sustava
pročišćivanja).
Za pokretanje motora provedite postupak (2).
Stražnje svjetlo za magluStalno upaljena.
Svjetlo je upaljena.
Pritisnuta papučica spojke (benzin ili dizel)Stalno upaljena.
Stop & Start: prelazak u način rada
START odbija se jer papučica spojke nije
pritisnuta do kraja.
Do kraja pritisnite papučicu spojke.
Pritisnuta papučica kočniceStalno upaljena.
Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan.
U izvedbama s automatskim mjenjačem ili
biračem pogona možda bude potrebno pritisnuti
papučicu kočnice da biste prebacili mjenjač iz
položaja

N
.
Automatsko prebacivanje dugih svjetalaStalno upaljena, uz zvučni signal i poruku.
Otkrivena je neispravnost funkcije ili
kamere.
Provedite postupak (2).

17

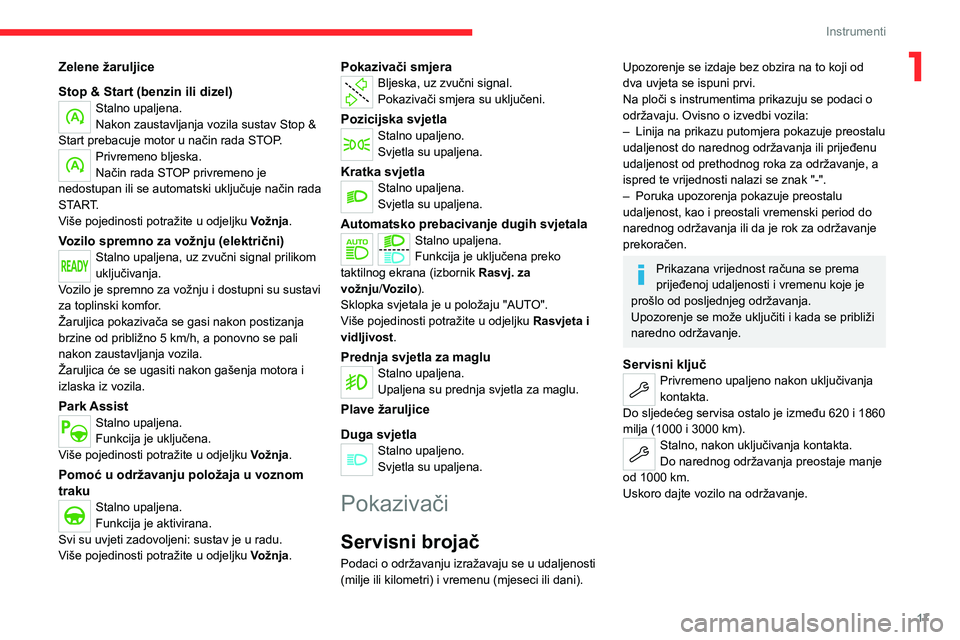

Instrumenti
1Zelene žaruljice
Stop & Start (benzin ili dizel)
Stalno upaljena.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Više pojedinosti potražite u odjeljku Vožnja.
Vozilo spremno za vožnju (električni)Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju i dostupni su sustavi
za toplinski komfor.
Žaruljica pokazivača se gasi nakon postizanja
brzine od približno 5
km/h, a ponovno se pali
nakon zaustavljanja vozila.
Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Park AssistStalno upaljena.
Funkcija je uključena.
Više pojedinosti potražite u odjeljku Vožnja.
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena.
Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je u radu.
Više pojedinosti potražite u odjeljku Vožnja.
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.
Kratka svjetlaStalno upaljena.
Svjetla su upaljena.
Automatsko prebacivanje dugih svjetalaStalno upaljena.
Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za
vožnju/Vozilo ).
Sklopka svjetala je u položaju "AUTO".
Više pojedinosti potražite u odjeljku Rasvjeta i
vidljivost .
Prednja svjetla za magluStalno upaljena.
Upaljena su prednja svjetla za maglu.
Plave žaruljice
Duga svjetla
Stalno upaljeno.
Svjetla su upaljena.
Pokazivači
Servisni brojač
Podaci o održavanju izražavaju se u udaljenosti
(milje ili kilometri) i vremenu (mjeseci ili dani).
Upozorenje se izdaje bez obzira na to koji od
dva uvjeta se ispuni prvi.
Na ploči s instrumentima prikazuju se podaci o
održavaju. Ovisno o izvedbi vozila:
–

Linija na prikazu putomjera pokazuje preostalu
udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak "-".
–


Poruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok za održavanje
prekoračen.
Prikazana vrijednost računa se prema
prijeđenoj udaljenosti i vremenu koje je
prošlo od posljednjeg održavanja.
Upozorenje se može uključiti i kada se približi
naredno održavanje.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.

18

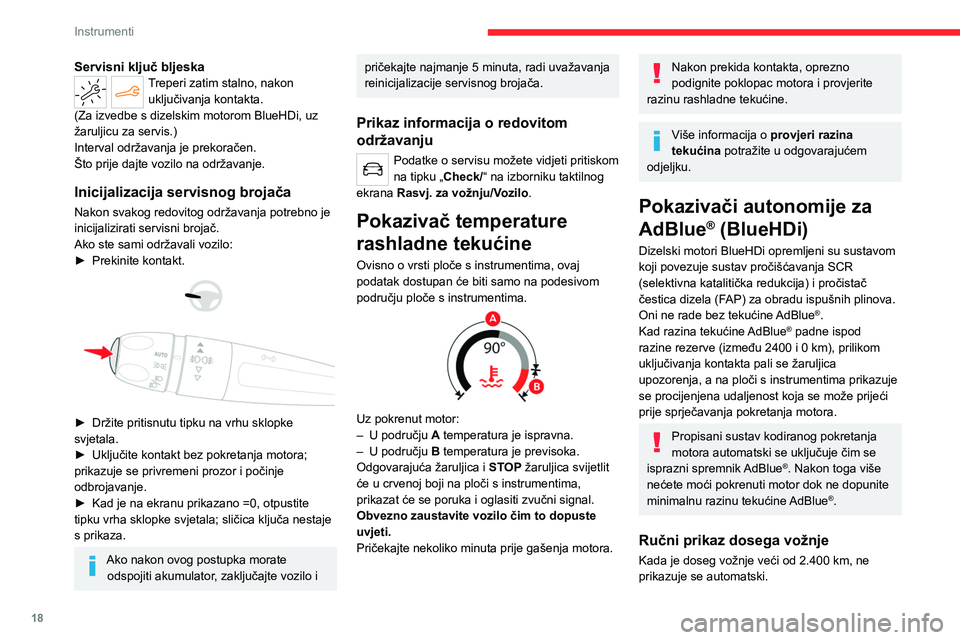

Instrumenti
Podatke o autonomiji možete vidjeti
pritiskom na tipku " / Check" na izborniku
taktilnog ekrana Rasvj. za vožnju / Vozilo .
Radnje povezane s nedostatkom
tekućine AdBlue®
Kada je količina AdBlue® manja od rezerve koja
odgovara dometu vožnje od 2400 km, uključit će
se sljedeća svjetla upozorenja.
Osim žaruljica upozorenja, prikazuju se i
poruke koje vas redovito podsjećaju da morate
dopuniti tekućinu da ne bi došlo do sprječavanja
pokretanja motora. Pojedinosti o prikazanim
porukama potražite u odjeljku Žaruljice
pokazivača i upozorenja .
Više podataka o AdBlue® (BlueHDi) i
samom dolijevanju možete pronaći u
odgovarajućem odjeljku.
Žaruljica
pokazivača /
upozorenja svijetli Radnja Preostala
autonomija


Dopunite. Između 2400 km i
800 km


Dopunite što
prije.Između 800
km i 100 km
Servisni ključ bljeskaTreperi zatim stalno, nakon
uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi, uz
žaruljicu za servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
Ako ste sami održavali vozilo:
►

Prekinite kontakt.



► Držite pritisnutu tipku na vrhu sklopke
svjetala.
►

Uključite kontakt bez pokretanja motora;
prikazuje se privremeni prozor i počinje
odbrojavanje.
►


Kad je na ekranu prikazano =0, otpustite
tipku vrha sklopke svjetala; sličica ključa nestaje
s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Prikaz informacija o redovitom
održavanju
Podatke o servisu možete vidjeti pritiskom
na tipku „Check/“ na izborniku taktilnog
ekrana Rasvj. za vožnju/Vozilo.
Pokazivač temperature
rashladne tekućine
Ovisno o vrsti ploče s instrumentima, ovaj
podatak dostupan će biti samo na podesivom
području ploče s instrumentima.


Uz pokrenut motor:
– U području A
temperatura je ispravna.
–

U području B

temperatura je previsoka.
Odgovarajuća žaruljica i STOP žaruljica svijetlit
će u crvenoj boji na ploči s instrumentima,
prikazat će se poruka i oglasiti zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači autonomije za
AdBlue
® (BlueHDi)
Dizelski motori BlueHDi opremljeni su sustavom
koji povezuje sustav pročišćavanja SCR
(selektivna katalitička redukcija) i pročistač
čestica dizela (FAP) za obradu ispušnih plinova.
Oni ne rade bez tekućine AdBlue
®.
Kad razina tekućine AdBlue® padne ispod
razine rezerve (između 2400 i 0 km), prilikom
uključivanja kontakta pali se žaruljica
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koja se može prijeći
prije sprječavanja pokretanja motora.
Propisani sustav kodiranog pokretanja
motora automatski se uključuje čim se
isprazni spremnik AdBlue
®. Nakon toga više
nećete moći pokrenuti motor dok ne dopunite
minimalnu razinu tekućine AdBlue
®.
Ručni prikaz dosega vožnje
Kada je doseg vožnje veći od 2.400 km, ne
prikazuje se automatski.
