CITROEN C4 AIRCROSS 2013 Instructieboekjes (in Dutch)

179
7
Praktische informatie

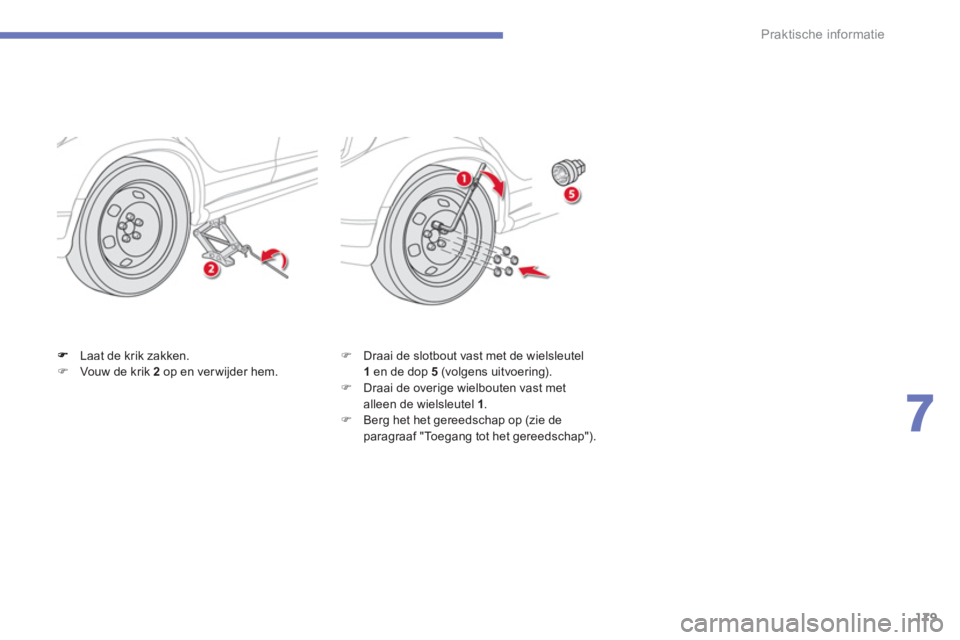

Laat de krik zakken.)Vouw de krik 2 op en ver wijder hem. )
Draai de slotbout vast met de wielsleutel1
en de dop 5 (volgens uitvoering).)
Draai de overige wielbouten vast metalleen de wielsleutel 1.)
Berg het het gereedschap op (zie de
paragraa
f "Toegang tot het gereedschap").

180
Praktische informatie

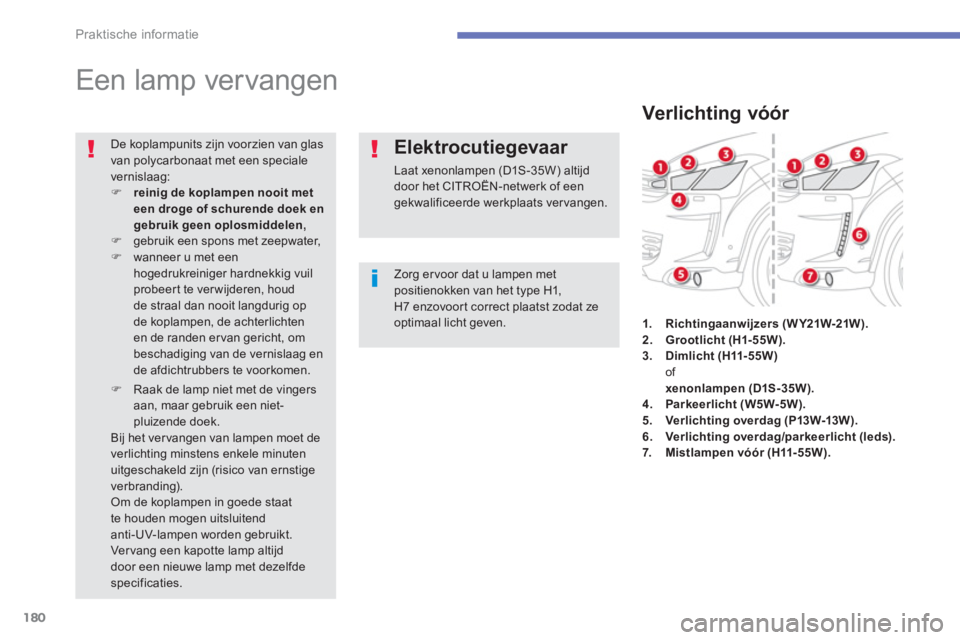

Een lamp vervangen
Zorg er voor dat u lampen met positienokken van het type H1, H7 enzovoort correct plaatst zodat zeoptimaal licht geven.

De koplampunits zijn voorzien van glasvan polycarbonaat met een speciale vernislaag:)reinig de koplampen nooit meteen droge of schurende doek engebruik geen oplosmiddelen,)gebruik een spons met zeepwater,)wanneer u met eenhogedrukreiniger hardnekkig vuil probeert te verwijderen, houd de straal dan nooit langdurig opde koplampen, de achterlichten en de randen er van gericht, ombeschadiging van de vernislaag en de afdichtrubbers te voorkomen.
)Raak de lamp niet met de vingersaan, maar gebruik een niet-pluizende doek. Bij het ver vangen van lampen moet de verlichting minstens enkele minutenuitgeschakeld zijn (risico van ernstigeverbranding). Om de koplampen in goede staatte houden mogen uitsluitendanti-UV-lampen worden gebruikt.Vervang een kapotte lamp altijddoor een nieuwe lamp met dezelfde specificaties.
Elektrocutiegevaar
Laat xenonlampen (D1S -35W) altijddoor het CITROËN-netwerk of een gekwalificeerde werkplaats vervangen.

Verlichting vóór
1.Richtingaanwijzers(W Y21W-21W).2.Grootlicht (H1- 55W).3.Dimlicht (H11- 55W)of xenonlampen (D1S-35W).4.Parkeerlicht (W5W-5W).5.Verlichting overdag(P13W-13W).6. Verlichting overdag/parkeerlicht (leds).7.Mistlampen vóór (H11- 55W).

181
7
Praktische informatie
Om toegang te krijgen tot de beschermkappen
van de lampen, moet u eerst de volgendehandelingen uitvoeren:)Ver wijder de pennen A.)Ver wijder de beschermkap B .



Toegang tot de lampen Lamp van richtingaanwijzer vervangen (1)
)
Draai de fitting een kwar t slag linksom en
ver wijder deze.) Trek de lamp uit de fitting en vervang delamp.
Wanneer het controlelampje van de richtingaanwijzer (rechts of links) met een hogere frequentie dan normaal knipper t, duidt dit op een defecte lampaan de desbetreffende zijde.

Verricht voor het monteren van de lampen de genoemde handelingen in deomgekeerde volgorde.
De amberkleurige lampen, zoals dievan de richtingaanwijzers, moeten worden vervangen door lampen met dezelfde kleur en specificaties.

182
Praktische informatie
ver vangen (4)
) Verwijder de plastic beschermkap. )
Draai de lamphouder linksom en verwijder deze. )
Ver wijder de lamp en de fitting door op de
pal aan de onderkant te drukken.
) Ver vang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.

Lampen van het grootlicht (2)vervangen
)
Draai de lamphouder een kwartomwenteling linksom en ver wijder deze. )
Ver wijder en ver vang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Dagrijverlichting/parkeerlichtvervangen (leds) (6)
Neem voor het ver vangen van dit type lamp met leds contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats.

Lampen dimlichtvervangen (3)
Raadpleeg voor het ver vangen van lampenhet CITROËN-netwerk of een gekwalificeerde
werkplaats.
Raadplee
g voor het ver vangen van deze
lampen het CITROËN-netwerk of een
gekwalificeerde werkplaats.

Lampen van mistlampen (7) / verlichting overdag (5) ver vangen

183
7
Praktische informatie
Druk het knipperlicht naar achteren om het los te maken. )Neem de stekker van het zijknipperlicht los.
)Ver vang de knipperlichtunit.
Voer het monteren uit in de omgekeerde volgorde.
Een nieuw zijknipperlicht is verkrijgbaar bij het CITROËN-netwerk of een gekwalificeerde
werkplaats

Vervangen van de zijknipperlichten
Instapverlichting in de buitenspiegels

Voor het ver vangen van de LED dient u het CITROËN-netwerk of een gekwalificeerde werkplaats
te raadplegen.

184
Praktische informatie
1.Derde remlicht (leds).2.Kentekenplaatverlichting (W5W-5W).3.Mistachterlicht (W21W-21W).4.Achteruitrijlicht (W16W-16W).5.Richtingaanwijzers (W Y21W-21W).6.Parkeerlicht/remlicht (W21-5W).
Achterlichten
De amberkleurige lampen, zoals de richtingaanwijzers, moeten wordenver vangen door lampen met dezelfdeeigenschappen en kleur. Deze lampen kunnen van buitena
f worden
vervangen.) Open de achterklep.)
Verwijder de twee bevestigingsschroeven. )
Maak de lampunit los en verwijder deze
voorzichtig door de unit naar achteren te
trekken. ) Draai de lamphouder een kwartomwenteling linksom en ver wijder deze. )
Ver wijder de lamp en ver vang deze.
Voer het monteren uit in de omgekeerde
volgorde.
Plaats de vergrendelingspallen van de lichtunit
goed tegenover de pallen op de carrosserie.

Lampen van parkeerlichten/remlichten (6), richtingaanwijzers(5) en mistachterlicht (3) vervangen)Open de achterklep. )Steek een schroevendraaier in de openingin de kap om de kap omhoog te bewegenen te openen.
)Draai de lamphouder een kwar t
omwenteling linksom. )Trek de lamp eruit en ver vang hem.
Voer het monteren uit in de omgekeerde
volgorde.
Voor het ver vangen van deze lampen
kunt u ook het CITROËN-netwerk of een gekwalificeerde werkplaats raadplegen.
Lampen van de achteruitrijlichten (4)vervangen

185
7
Praktische informatie

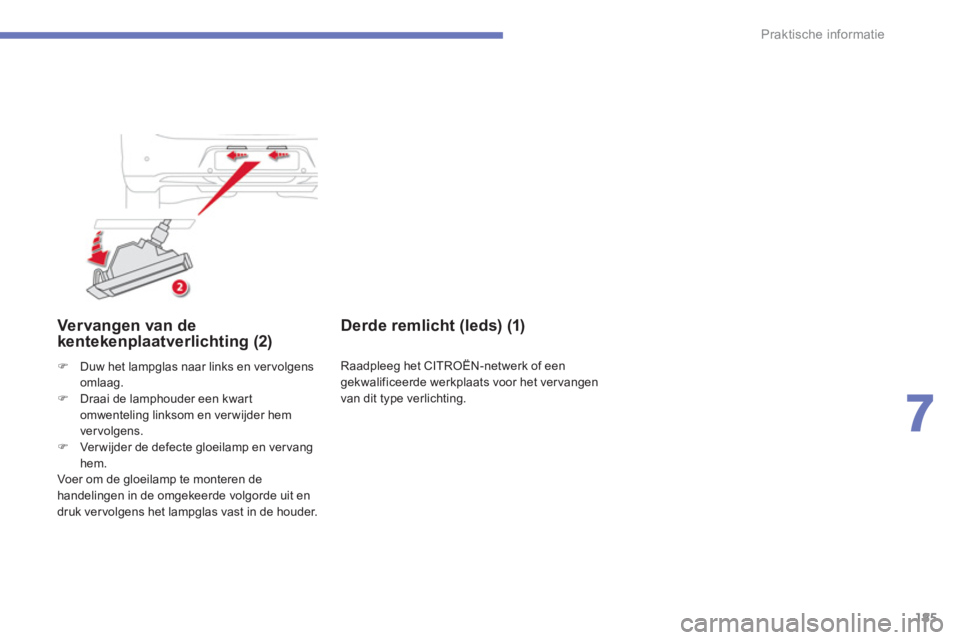

Vervangen van de
kentekenplaatverlichting (2)
)Duw het lampglas naar links en ver volgens
omlaag.
)Draai de lamphouder een kwar t
omwenteling linksom en ver wijder hem
ver volgens.)Ver wijder de defecte gloeilamp en vervang hem.
Voer om de gloeilamp te monteren dehandelingen in de omgekeerde volgorde uit endruk ver volgens het lampglas vast in de houder.
Derde remlicht (leds) (1)
Raadpleeg het CITROËN-netwerk of eengekwalificeerde werkplaats voor het vervangen
van dit type verlichting.

186
Praktische informatie



















Zekeringen vervangen
De speciale tang voor het ver wijderen van
zekeringen en de reservezekeringen bevinden
zich in de zekeringkast in de motorruimte.
To egang:)Open de motorkap (zie "Controles").
)Maak het deksel los en verwijder dit.)Haal de tang eruit. )Sluit het deksel zorgvuldig om ervoor tezorgen dat de zekeringkast goed afgedicht
wordt.
To egang tot het gereedschap
Voordat u een zekering ver vangt, dient u eerstde oorzaak van de storing op te sporen en te(laten) verhelpen.)
Controleer of het contact in de stand" LOCK" staat of dat de stand van de auto "OFF" is.)
Traceer de defecte zekering door degeleidende draad te bekijken.)
Gebruik de speciale tang om de zekeringuit de houder te nemen. )
Vervang een zekering altijd door een
zekering met dezelfde stroomsterkte. ) Controleer of het getal op de zekeringkast en de stroomsterkte op de zekering overeenkomen met de waarden in deonderstaande tabel.

Vervangen van een zekering

Goed Defect


CITROËN is niet verantwoordelijk voor kosten die voortvloeien uit het verhelpen van storingen veroorzaaktdoor het monteren van extraaccessoires die niet door CITROËN aanbevolen en geleverd worden of door voorzieningen die niet volgensde voorschriften van de fabrikant zijngemonteerd. Dit geldt met name voor apparatuur met een stroomverbruik vanmeer dan 10 milliampère.


Bij het ontwerp van het elektrische circuit vanuw auto is reeds rekening gehouden met de montage van zowel de standaarduitrustingals eventuele opties.
Raadpleeg het CITROËN-netwerk of eengekwalificeerde werkplaats voordat u andereelektrische voorzieningen of accessoires in de auto monteert of laat installeren.


Het vervangen van een zekering die niet in de tabellen hierna genoemd wordt, kantot een ernstige storing in uw auto leiden. Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.

187
7
Praktische informatie

Zekeringen dashboard

De zekeringkast bevindt zich in het onderste
deel van het dashboard (aan de linkerkant).

To egang tot de zekeringen
)Maak het deksel los en ver wijder het deksel
volledig door dit naar u toe te trekken,
ZekeringAmpèreFuncties
1*30 A
Aanjager interieur.
2 15 A
Remlichten, derde remlicht.
310 A Mistachterlichten.
430 A
Ruitenwissers vóór, ruitensproeier.
620 A
Centrale vergrendeling, elektrisch verstelbare buitenspiegels.
7 15 A
Audios
ysteem, telematica, USB-module, handsfree set.
87, 5 A
Sleutel met afstandbediening, elektronische eenheid airconditioning,
instrumentenpaneel, elektrisch bedienbare ruiten, regen-/
lichtsensoren, alarm, rij schakelaars, bediening op de stuurkolom.
915 A
Ver lichting interieur en instrumentenpaneel.
1015 A
Alarmknipperlichten.
1115 A Ruitenwisser achter.
12 7,5
A Instrumentenpaneel, multifunctioneel display, parkeerhulp, stoelverwarming, achterruitver warming, elektrisch bedienbaar zonnescherm, automatische koplampverstelling.
1
315 A
Aansteker, 12V-aansluiting.
1520 A
Elektrisch bedienbaar zonnescherm.
1
610 A Buitenspiegels, autoradio.

188
Praktische informatie

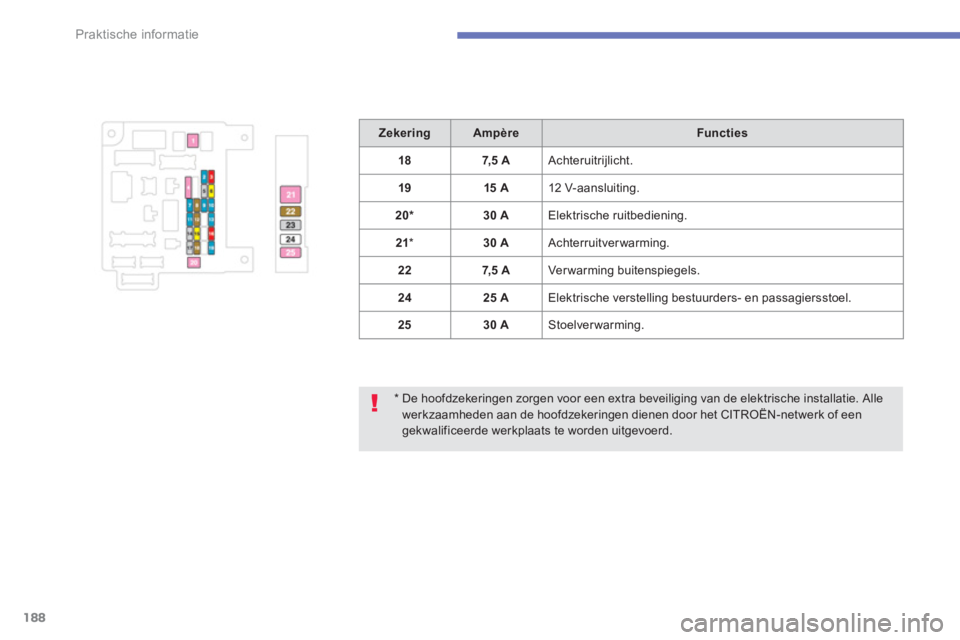

* De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Allewerkzaamheden aan de hoofdzekeringen dienen door het CITROËN-netwerk of een gekwalificeerde werkplaats te worden uitgevoerd.

ZekeringAmpèreFuncties
187,5 A
Achteruitrijlicht.
1
915 A 12 V-aansluiting.
20*30 A Elektrische ruitbediening.
21*30 A Achterruitverwarming.
227,5 A
Ver war ming buitenspiegels.
2
425 A
Elektrische verstelling bestuurders- en passagiersstoel.
2
530 A Stoelverwarming.
