CITROEN C4 AIRCROSS 2013 Kasutusjuhend (in Estonian)

1
39
Korrasoleku kontroll
Näidik 1Näidik 2PõhjusLahendus - TegevusTähelepanekud
CVT käigukasti rike. Pöörduge CITROËN esindusse võikvalifitseeritud töökotta.
Neliveos
üsteemi temperatuur onliiga kõrge. Peatage sõiduk ja pöördugeCITROËN esindusse võikvalifitseeritud töökotta.
Sõiduk läheb automaatselt esiveole (2WD).
K
ütusetase on madal. Tankige esimesel võimalusel.
T
ahmaosakeste filtri lisaaine taseon madal. Laske lisaainet kiiresti CITROËNesinduses või kvalifitseeritudtöökojas lisada.
Ainultr 1,6 l HDi mootoril.
+T
ahmaosakeste filter on hakanudmäärduma. Niipea, kui liiklustingimused
võimaldavad, puhastage filter, sõiteskiirusega vähemalt 40 km/h umbes
20 minutit (1,6 l HDi mootoriga :
vähemalt 60 km/h). Kui teade ei kao, p
öördugeCITROËN esindusse või
kvalifitseeritud töökoda.
T
ahmaosakeste filter ei tööta. Peatage sõiduk võimalikult
turvaliselt. Pöörduge kiiresti CITROËN esindusse või kvalifitseeritudtöökotta.

40
Korrasoleku kontroll
Näidik 1Näidik 2PõhjusLahendus - TegevusTähelepanekud
Mootoriõli tase ei ole õige(alla minimaalse või ülemaksimaalse taseme). Peata
ge sõiduk võimalikult
turvaliselt.
Kontrollige õlitaset mõõtevarda abil
ja lisage vajadusel õli.
Kui õlitase on üle
maksimumtaseme, ärge sõidukit käivitage ja pöörduge CITROËN esindusse või kvalifitseeritudtöökotta.Kui õlitase on vale,
ärge sõidukitkasutage.
Diislifiltris on vesi. See võib kahjustada diiselmootorisissepritsesüsteemi. Pöörduge kiiresti CITROËN esindusse või kvalifitseeritudtöökotta.
Välistemperatuur on 3
°C võimadalam (37 °F). Te e l v õ i b o l l a k i i l a sjää.
Olge ettevaatlik ja sõitke
aeglasemalt.
Siduripedaal ei ole mootori
k
äivitamise ajal alla vajutatud. Mootori käivitamiseks vajutage siduripedaalile. Manuaalkäigukastiga sõidukil.
Käigukang ei ole mootori käivitamise ajal asendis P
ega N. Mootori käivitamiseks viige käigukang asendisse P.P CVT käigukastiga sõidukil.
Piduri
pedaal ei ole mootori
käivitamise ajal alla vajutatud. Mootori käivitamiseks vajutage
piduripedaalile.

1
41
Korrasoleku kontroll
Näidik 1Näidik 2SeadeTähelepanekud





Informeerivad teated (süütevõti asendis "ON")
Kaherattavedu 2WD
Vilgub paar sekundit, kui "2WD" (kaherattavedu) on valitud ülekandetüübi valimise lüliti abil (neliveolistel versioonidel).
Nelivedu 4WD
Vilgub paar sekundit, kui "4WD" (nelivedu) on valitud ülekandetüübi valimise lüliti abil (neliveolistel versioonidel).
Nelivedu 4WD LOCK
Vilgub paar sekundit, kui "LOCK" (nelivedu) on valitud ülekandetüübi valimise lüliti
abil (neliveolistel versioonidel).
Dünaamiline stabiilsuskontroll (ASC) Vilgub, kui dünaamiline stabiilsuskontroll (ASC) töötab.

42
Korrasoleku kontroll
Näidik 2SeadePõhjusTähelepanekudLahendus - Tegevus
Ennetavad teated
HooldusnäidikInformeerib juhti, et
hooldustähtaeg on ületatud.
Ilmub süüte sisselülitamisel
mõneks sekundiks. Pöördu
ge CITROËN
esindusse või kvalifitseeritud
töökotta.
Pausi soovitusTeeb juhile ettepanekupeatuda ja puhata. Ilmub, kui sõit on kestnud eelnevalt seadistatud aja. Helisignaal kõlab kolm korda ja seejärel iga 5 minuti järel
kuni sõiduki peatumiseni.
Soovitame teil peatuda ja puhata umbes iga kahe tunnijärel.

1
43
Korrasoleku kontroll






Pardakompuuter

Kui süüde on sees, siis võimaldab iga vajutus nupule INFOkuvada ekraanile järgmisiandmeid :


- läbisõit ja päevasõit A,

- läbisõit ja päesõit B,

- hooldusnäit,

- jahutusvedeliku temperatuur,

- k
ütusevaru,

- keskmine kütusekulu,

- keskmine sõidukiirus,

- k
ütusekulu antud hetkel,

- seadetemenüü,

- hoiatussõnumid.


Andmete näidud Läbisõidumõõdik
Süsteem, mis mõõdab kogu sõiduki kasutusaja jooksul läbitud kilomeetrite hulka.
Ko
gu läbisõidunäit ilmub ekraani alaossa.
Päevasõidumõõdik
(Teekond A või B)

Nullimine

Kui süüde on sees ja teekond Avõi Bonekraanil, vajutage nupule INFOüle 2 sekundi.
Nullitakse ainult ekraanil olev teekond.
Need kaks teekonda näitavad pärast näidiku
viimast nullimist läbitudkilomeetrite hulka. Soovitud teekonnakuvamiseks vajutage nupule
INFO.

44
Korrasoleku kontroll
Hooldusnäidik
Süsteem, mis informeerib juhti lähenevast,
tootja hoolduskavale vastavast
hooldusülevaatusest.
Ülevaatuse tähtaega arvutatakse alates näidiku
viimasest nullimisest.
T
ähtaega arvutatakse kahe näitaja põhjal :
- läbisõit (km),
- viimasest ülevaatusest möödunud aeg(kuudes). Olenevalt sõidutingimustest võib ülevaatuse aeg enne vastavate kilomeetrite läbimist kättejõuda.
N
äide : näidikul on kirjas, et järgmise ülevaatuseni on jäänud 7300 km.


Ülevaatuse aeg on kätte jõudnud
Näide: näidikul on teade, et ülevaatuse tähtaeg
on kätte jõudmas. Ülevaatus teostatakseCITROËN esinduses või kvalifitseeritudtöökojas.


Tööpõhimõte
Tähis "--"jääb näidikule kuni uue sõiduki esimese ülevaatuseteostamiseni. I
ga kord süüte sisselülitamisel ilmub näidikule paariks sekundiks teade "SCHEDULED
SERVICE"
(REGULAARNE ÜLEVAATUS), mis
tähendab, et peate kiiresti ülevaatusele minema. P
ärast süüte sisselülitamist vajutage nupule
INFOseni, kuni näidikule ilmub läbisõidunäit.
Läbisõidunäidu rida näitab teile järgmiseülevaatuseni jäänud kilomeetrite arvu ja ajaridajärgmise ülevaatuseni jäänud kuid.

1
45
Korrasoleku kontroll

Hooldusnäidiku nullimine
Teatud kilomeetrite arvu ja teatud aja möödudes aktiveerub näit "---"automaatselt uuesti ning näidikule ilmubjärgmise ülevaatuseni jäänud aeg. N
äidik nullitakse CITROËN esinduses või
kvalifitseeritud töökojas pärast igat ülevaatust.
Kui olete sõiduki ülevaatuse ise teostanud,
toimige nullimiseks järgnevalt : )lülitage süüde välja,)vajutage nupule INFOseni, kuni näidikule
ilmub hooldusnäit.)vajutage nupule INFOja hoidke seda paar sekundit all, et võti vilkuma hakkaks.)vajutage võtme vilkumise ajal nupule INFO , et näit "---"
asenduks näiduga "CLEAR"(KUSTUTA), seejärel ilmub näidikule järgmise ülevaatuseni jäänud aeg.

46
Korrasoleku kontroll
Kui mootor töötab, siis näitabsee näidik jahutusvedeliku
temperatuuri.
Kütusevaru
Kui mootor töötab, näitab see näidik kilomeetrite hulka, mida saab paagis oleva
kütusehulgaga läbida, võttes arvesse viimaste kilomeetritekeskmist kütusekulu.

See näit võib muutuda, kui muudate
sõidustiili või kui teekate muutub, põhjustades hetkelise kütusekulu muutumise. Kui lisate vaid paar liitrit kütust,
on näidikul olev kütusevaru vale.Võimaluse korral täitke kütusepaak.
Jahutusvedeliku
tem
peratuuri näidik
Kui riba on paremal asuva kriitiliseasendi lähedal, on temperatuur liiga kõrge.
Tähis hakkab vilkuma niipea, kui mootor onülekuumenenud.
Peatage sõiduk võimalikult turvaliselt.Oodake paar sekundit enne mootori
seiskamist.
Niipea, kui kütust on vähem, kui 50 kmläbimiseks, ilmuvad näidikule kriipsud.
Ta n k ige esimesel võimalusel. Kütusevaru näituuuendatakse.


Enne vedeliku lisamist laske mootoriljahtuda. Jahutusvedeliku süsteem onrõhu all.
Põletuste vältimiseks keerake kork kahe pöörde võrra lahti ja laske rõhul langeda. Kui rõhk on langenud, võtke kork pealt ja lisage vajaduse korral vedelikku.
Pöörduge CITROËN esindusse või kvalifitseeritud töökotta.


Kui aku lahti ühendate, siis eelmised kütusevaru andmed kustutatakse janäidikule ilmuvad andmed on erinevadaku lahtiühendamisele eelnenudandmetest. Näidikule ilmuv kilomeetritear v on sellisel juhul umbkaudne näitaja.

1
47

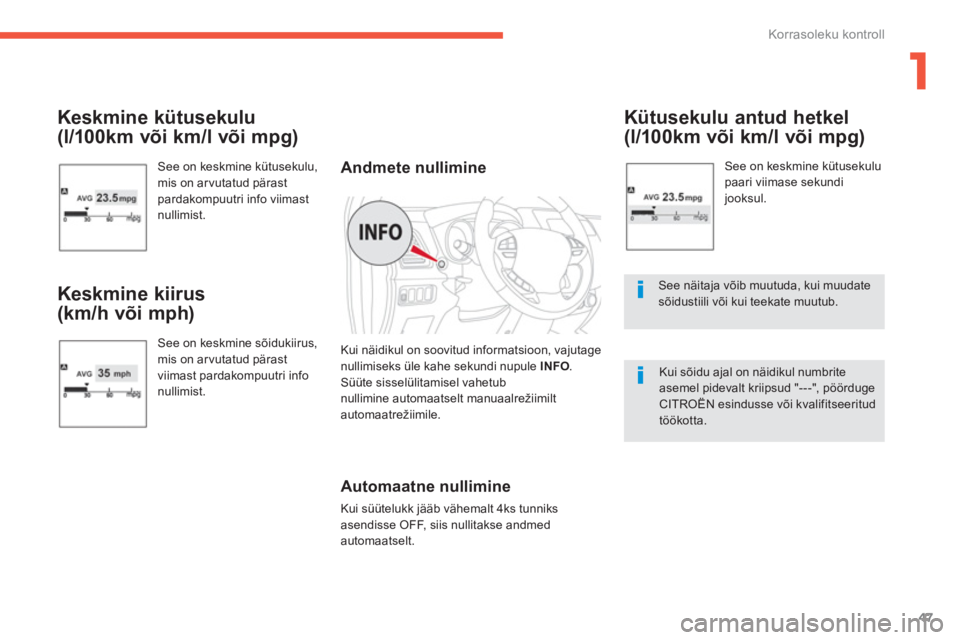

Korrasoleku kontroll

Keskmine kütusekulu
(l/100km või km/l või mpg)
See on keskmine kütusekulu,
mis on ar vutatud pärastpardakompuutri info viimast
nullimist.

Keskmine kiirus
(km/h või mph)

See on keskmine sõidukiirus,
mis on ar vutatud pärast
viimast pardakompuutri info
n
ullimist.


Kütusekulu antud hetkel
(l/100km või km/l või mpg)
See on keskmine kütusekulu
paari viimase sekundijooksul.
See näitaja võib muutuda, kui muudate sõidustiili või kui teekate muutub.


Kui sõidu ajal on näidikul numbrite asemel pidevalt kriipsud "---", pöörduge CITROËN esindusse või kvalifitseeritud töökotta.
Andmete nullimine
Kui näidikul on soovitud informatsioon, vajutagenullimiseks üle kahe sekundi nupule INFO.Süüte sisselülitamisel vahetubnullimine automaatselt manuaalrežiimilt automaatrežiimile.
Automaatne nullimine
Kui süütelukk jääb vähemalt 4ks tunniksasendisse OFF, siis nullitakse andmedautomaatselt.

48

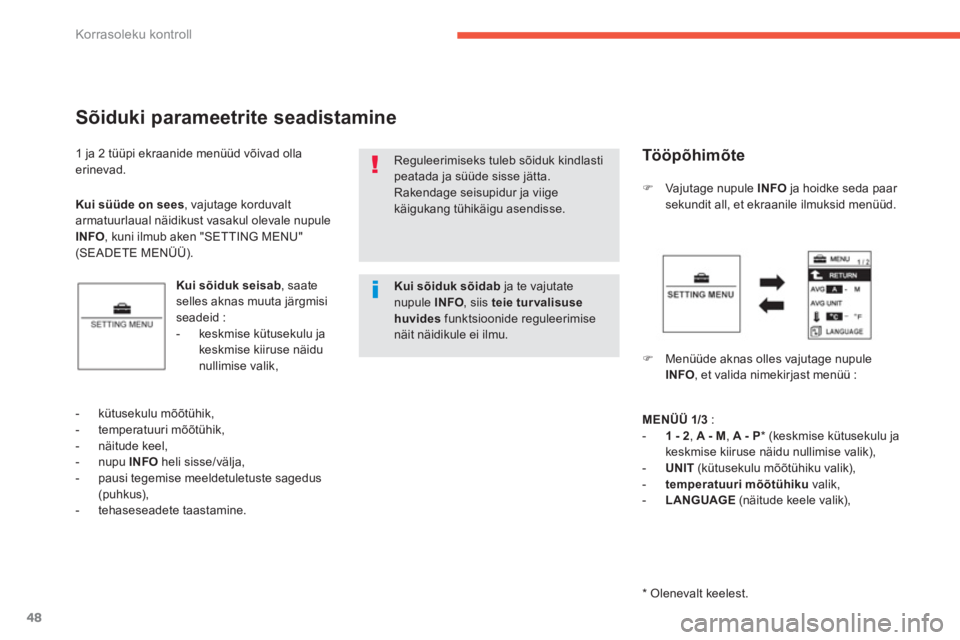

Korrasoleku kontroll
1 ja 2 tüüpi ekraanide menüüd võivad ollaerinevad.
Sõiduki parameetrite seadistamine
Kui sõiduk seisab, saateselles aknas muuta järgmisiseadeid :


- keskmise kütusekulu ja
keskmise kiiruse näidunullimise valik,
)Vajutage nupule INFOja hoidke seda paar sekundit all, et ekraanile ilmuksid menüüd.
)Menüüde aknas olles vajutage nupule
INFO
, et valida nimekirjast menüü :
- k
ütusekulu mõõtühik,
- tem
peratuuri mõõtühik,
- näitude keel,
- nupu INFO
heli sisse/välja,
- pausi tegemise meeldetuletuste sagedus (puhkus),
- tehaseseadete taastamine.
Reguleerimiseks tuleb sõiduk kindlastipeatada ja süüde sisse jätta. Rakendage seisupidur ja viigekäigukang tühikäigu asendisse.Kui süüde on sees, vajutage korduvaltarmatuurlaual näidikust vasakul olevale nupuleINFO
, kuni ilmub aken "SETTING MENU"(SEADETE MENÜÜ).


Tööpõhimõte
MENÜÜ 1/3:-1-2,A-M,A-P*
(keskmise kütusekulu ja
keskmise kiiruse näidu nullimise valik),
-
UNIT(kütusekulu mõõtühiku valik),

- temperatuuri mõõtühiku
valik,

- LANGUAGE(näitude keele valik),


*
Olenevalt keelest.
Kui sõiduk sõidab
ja te vajutatenupule INFO, siis teie tur valisuse huvides
funktsioonide reguleerimisenäit näidikule ei ilmu.
