CITROEN C4 AIRCROSS 2013 Notices Demploi (in French)

169
6
Sécurité







Sécurité enfants

Dispositif mécanique pour interdire l’ouver ture de la por te arrière par sa commande intérieure.
La commande est située sur le chant de chaque por te arrière.

Verrouillage
)Déplacez la commande A
vers laposition 1 .


Déverrouillage
)
Déplacez la commande Avers la
position 2.

170
Informations pratiques
Ce kit est installé dans le coffre sous leplancher. S
ystème complet, composé d’un compresseur et d’un flacon de produit de colmatage, qui
vous permet une réparation temporairedupneumatique, afin de vous rendre dans le garage le plus proche.
Il est prévu pour réparer la plupar t des
crevaisons susceptibles d’affecter le pneumatique, se situant sur la bande deroulement ou sur l’épaule du pneumatique.

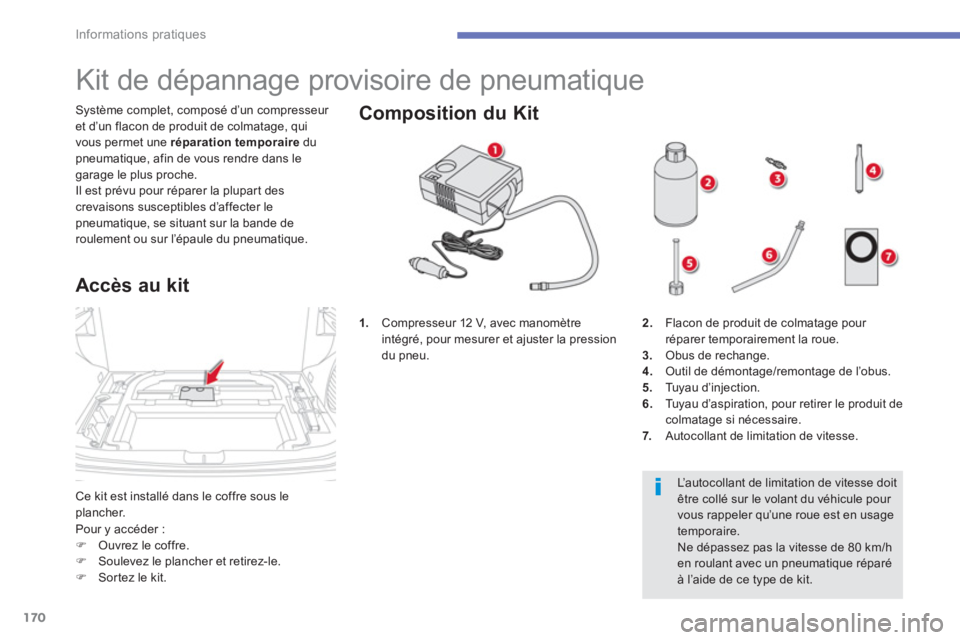

Kit de dépannage provisoire de pneumatique
Accès au kit
1.Compresseur 12 V, avec manomètre
intégré, pour mesurer et ajuster la pressiondu pneu.
Pour
y accéder :
)Ouvrez le coffre. )Soulevez le plancher et retirez-le. )Sor tez le kit.




Composition du Kit

L’autocollant de limitation de vitesse doitêtre collé sur le volant du véhicule pour vous rappeler qu’une roue est en usage temporaire.

Ne dépassez pas la vitesse de 80 km/h en roulant avec un pneumatique réparéà l’aide de ce type de kit.
2.Flacon de produit de colmatage pour réparer temporairement la roue.3.Obus de rechange.4.
Outil de démontage/remontage de l’obus.
5. Tuyau d’injection.
6.Tuyau d’aspiration, pour retirer le produit de colmatage si nécessaire.
7
. Autocollant de limitation de vitesse.

171
7
Informations pratiques
1. Colmatage

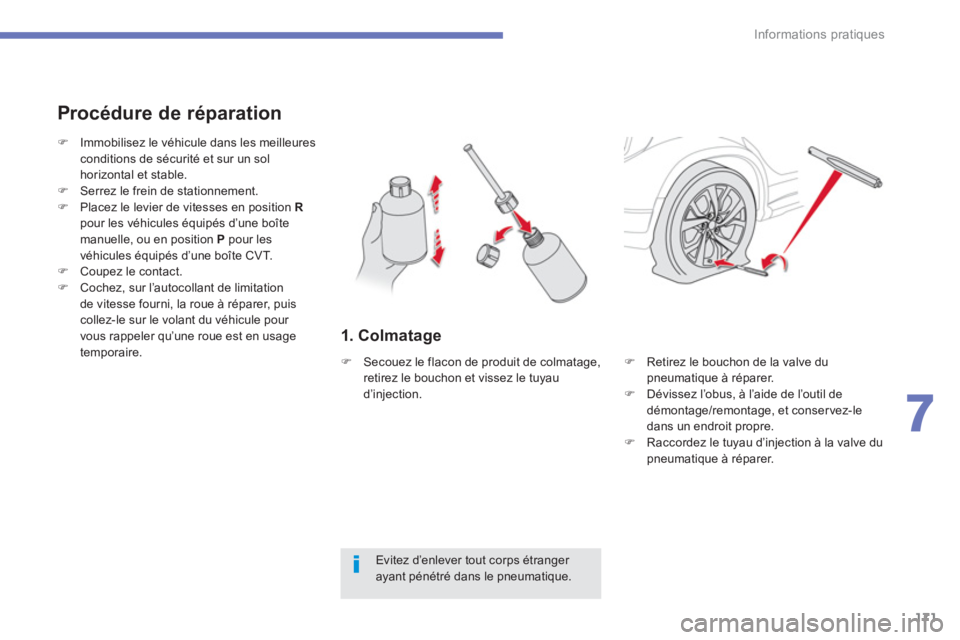

Procédure de réparation
Evitez d’enlever tout corps étranger ayant pénétré dans le pneumatique.
)Immobilisez le véhicule dans les meilleures
conditions de sécurité et sur un sol horizontal et stable. )Serrez le frein de stationnement. )Placez le levier de vitesses en position Rpour les véhicules équipés d’une boîte
manuelle, ou en position P
pour les
véhicules équipés d’une boîte CVT.
)Coupez le contact.)Cochez, sur l’autocollant de limitation
de vitesse fourni, la roue à réparer, puiscollez-le sur le volant du véhicule pour
vous rappeler qu’une roue est en usage
temporaire.

)
Retirez le bouchon de la valve dupneumatique à réparer. )
Dévissez l’obus, à l’aide de l’outil de
démontage/remontage, et conser vez-le
dans un endroit propre.
) Raccordez le tuyau d’injection à la valve du pneumatique à réparer.
)
Secouez le flacon de produit de colmatage, retirez le bouchon et vissez le tuyau
d’injection.

172
Informations pratiques

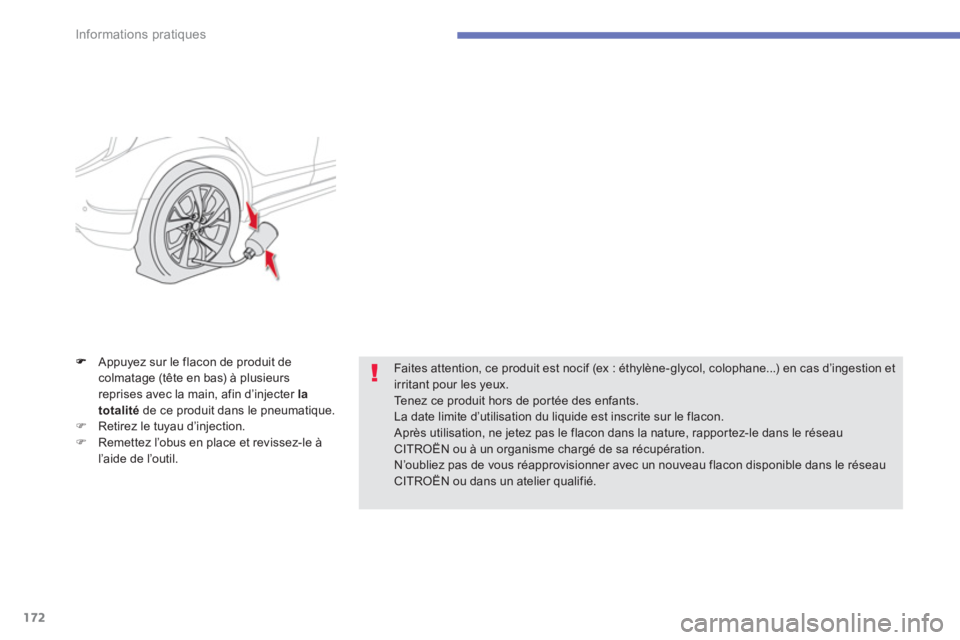

Appuyez sur le flacon de produit de colmatage (tête en bas) à plusieurs reprises avec la main, afin d’injecter la
totalitéde ce produit dans le pneumatique. )Retirez le tuyau d’injection. )Remettez l’obus en place et revissez-le à l’aide de l’outil.

Faites attention, ce produit est nocif (ex : éthylène-glycol, colophane...) en cas d’ingestion etirritant pour les yeux.Tenez ce produit hors de por tée des enfants. La date limite d’utilisation du liquide est inscrite sur le flacon.
Après utilisation, ne jetez pas le flacon dans la nature, rappor tez-le dans le réseau CITROËN ou à un organisme chargé de sa récupération.N’oubliez pas de vous réapprovisionner avec un nouveau flacon disponible dans le réseau CITROËN ou dans un atelier qualifié.

173
7
Informations pratiques

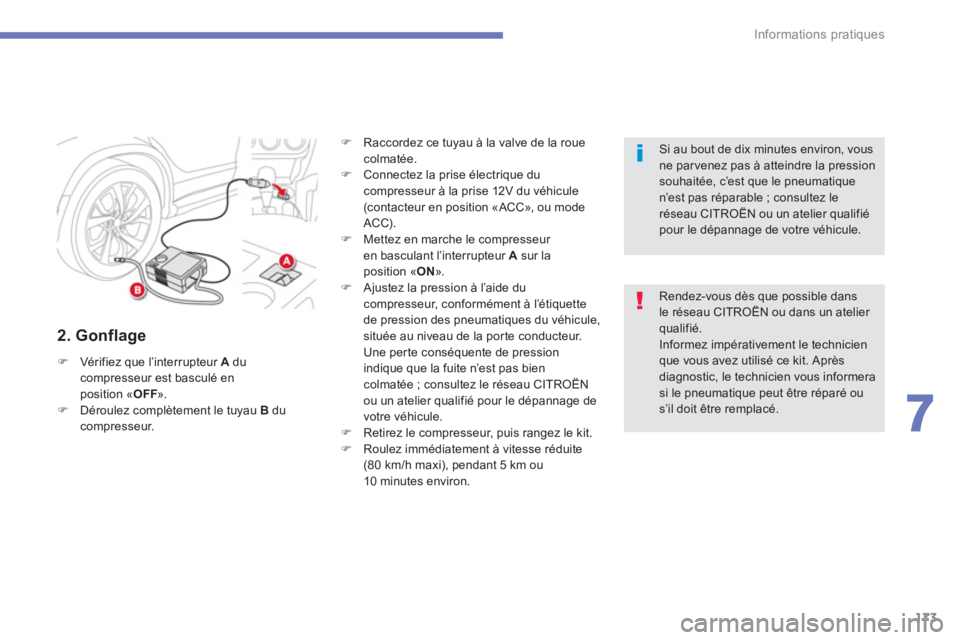

2. Gonflage
)Vér ifiez que l’interrupteur A
du compresseur est basculé enposition « OFF». )Déroulez complètement le tuyau Bducompresseur.
)
Raccordez ce tuyau à la valve de la roue
colmatée. )
Connectez la prise électrique ducompresseur à la prise 12V du véhicule(contacteur en position «ACC», ou mode
ACC).
) Mettez en marche le compresseur en basculant l’interrupteur A
sur laposition « ON».)
Ajustez la pression à l’aide ducompresseur, conformément à l’étiquette
de pression des pneumatiques du véhicule, située au niveau de la porte conducteur.
Une perte conséquente de pression
indique que la fuite n’est pas bien
colmatée ; consultez le réseau CITROËN
ou un atelier qualifié pour le dépannage de
votre véhicule. ) Retirez le compresseur, puis rangez le kit. )
Roulez immédiatement à vitesse réduite(80 km/h maxi), pendant 5 km ou
10 minutes environ.
Rendez-vous dès que possible dansle réseau CITROËN ou dans un atelier qualifié. Informez impérativement le technicienque vous avez utilisé ce kit. Aprèsdiagnostic, le technicien vous informera si le pneumatique peut être réparé ou s’il doit être remplacé.


Si au bout de dix minutes environ, vousne par venez pas à atteindre la pressionsouhaitée, c’est que le pneumatiquen’est pas réparable ; consultez le réseau CITROËN ou un atelier qualifiépour le dépannage de votre véhicule.

174
Informations pratiques

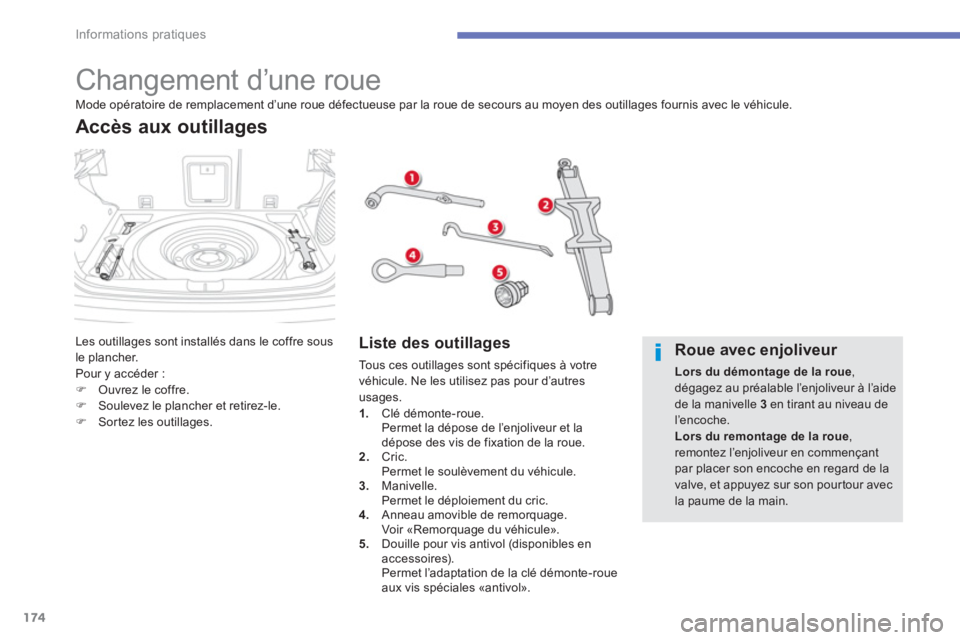

Changement d’une roue
Les outillages sont installés dans le coffre sous
le plancher.
Pour
y accéder : )Ouvrez le coffre. )Soulevez le plancher et retirez-le. )Sor tez les outillages.
Accès aux outillages


Liste des outillages

Tous ces outillages sont spécifiques à votre
véhicule. Ne les utilisez pas pour d’autres usages. 1.Clé démonte-roue.
Permet la dépose de l’enjoliveur et la
dépose des vis de fixation de la roue.2. Cric.
Permet le soulèvement du véhicule.3. Manivelle.
Permet le déploiement du cric. 4.Anneau amovible de remorquage.
Voir «Remorquage du véhicule».
5.Douille pour vis antivol (disponibles en
accessoires).
Permet l’adaptation de la clé démonte-roue
aux vis spéciales «antivol».
Mode opératoire de remplacement d’une roue défectueuse par la roue de secours au mo
yen des outillages fournis avec le véhicule.

Roue avec enjoliveur
Lors du démontage de la roue , dégagez au préalable l’enjoliveur à l’aide de la manivelle 3
en tirant au niveau de l’encoche. Lors du remontage de la roue
, remontez l’enjoliveur en commençantpar placer son encoche en regard de lavalve, et appuyez sur son pour tour avec la paume de la main.

175
7
Informations pratiques
sous le plancher.
Selon votre version, la roue de secours est
homogène en tôle ou en aluminium ; pour cer taines destinations, elle est de type
«galette».
Pour accéder à la roue de secours, voir «Accès
aux out
illages».

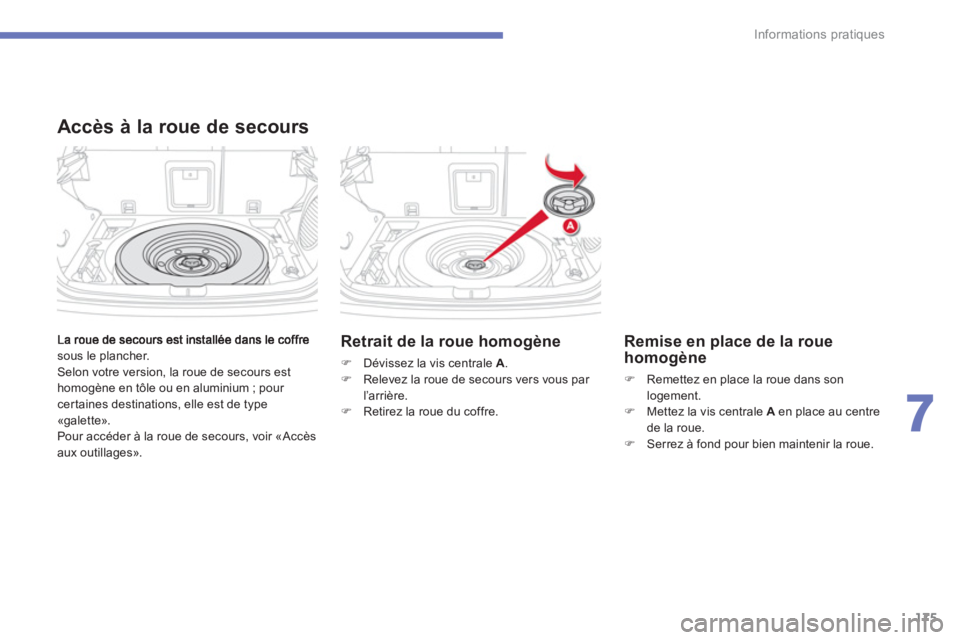

Accès à la roue de secours
Retrait de la roue homogène
)Dévissez la vis centrale A.)Relevez la roue de secours vers vous par l’arrière. )Retirez la roue du coffre.

Remise en place de la roue
homogène
) Remettez en place la roue dans son
logement.) Mettez la vis centrale Aen place au centrede la roue.
)
Serrez à fond pour bien maintenir la roue.

176
Informations pratiques

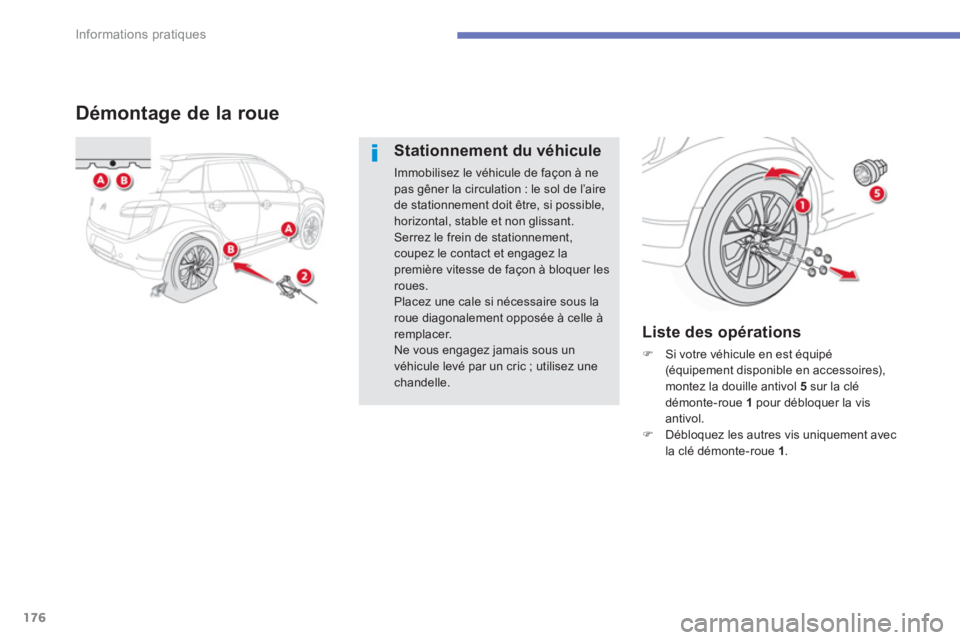

Démontage de la roue
Stationnement du véhicule
Immobilisez le véhicule de façon à ne pas gêner la circulation : le sol de l’aire de stationnement doit être, si possible,horizontal, stable et non glissant.
Serrez le frein de stationnement,coupez le contact et engagez lapremière vitesse de façon à bloquer lesroues. Placez une cale si nécessaire sous la roue diagonalement opposée à celle à remplacer. Ne vous engagez jamais sous unvéhicule levé par un cric ; utilisez unechandelle.


Liste des opérations
)Si votre véhicule en est équipé(équipement disponible en accessoires),montez la douille antivol 5
sur la clédémonte-roue 1
pour débloquer la visantivol. )Débloquez les autres vis uniquement avec
la clé démonte-roue 1 .

177
7
Informations pratiques

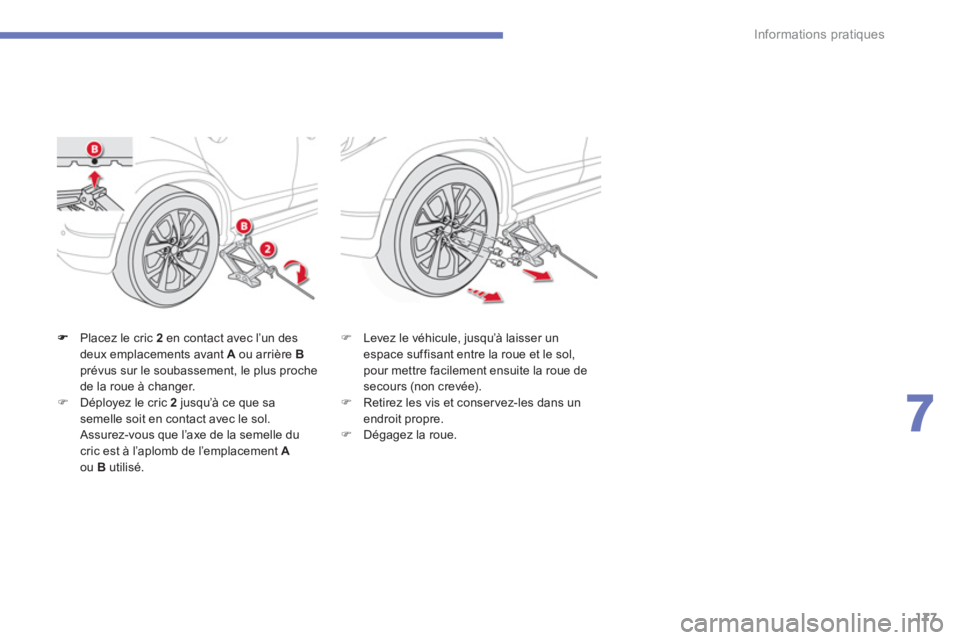

Placez le cric 2en contact avec l’un des
deux emplacements avant Aou arrière Bprévus sur le soubassement, le plus proche
de la roue à changer.)Déployez le cric 2 jusqu’à ce que sa semelle soit en contact avec le sol.
Assurez-vous que l’axe de la semelle ducric est à l’aplomb de l’emplacement Aou Butilisé.
)
Levez le véhicule, jusqu’à laisser unespace suffisant entre la roue et le sol,
pour mettre facilement ensuite la roue de
secours (non crevée).) Retirez les vis et conservez-les dans unendroit propre.
)
Dégagez la roue.

178
Informations pratiques

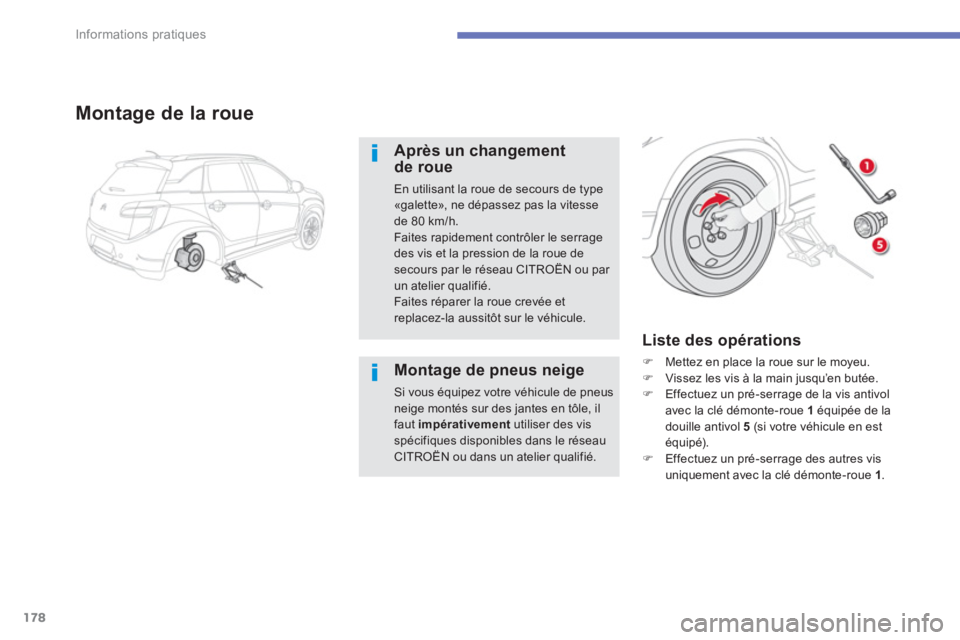

Montage de la roue
Après un changementde roue
En utilisant la roue de secours de type «galette», ne dépassez pas la vitesse de 80 km/h.
Faites rapidement contrôler le serrage des vis et la pression de la roue de secours par le réseau CITROËN ou par un atelier qualifié.Faites réparer la roue crevée et replacez-la aussitôt sur le véhicule.

Liste des opérations
)Mettez en place la roue sur le moyeu.)Vissez les vis à la main jusqu’en butée. )Effectuez un pré-serrage de la vis antivolavec la clé démonte-roue 1équipée de ladouille antivol 5(si votre véhicule en est
équipé).)Effectuez un pré-serrage des autres vis
uniquement avec la clé démonte-roue 1 .
Montage de pneus neige
Si vous équipez votre véhicule de pneus neige montés sur des jantes en tôle, ilfaut impérativement utiliser des visspécifiques disponibles dans le réseauCITROËN ou dans un atelier qualifié.
