CITROEN C4 AIRCROSS 2013 Notices Demploi (in French)

189
7
Informations pratiques

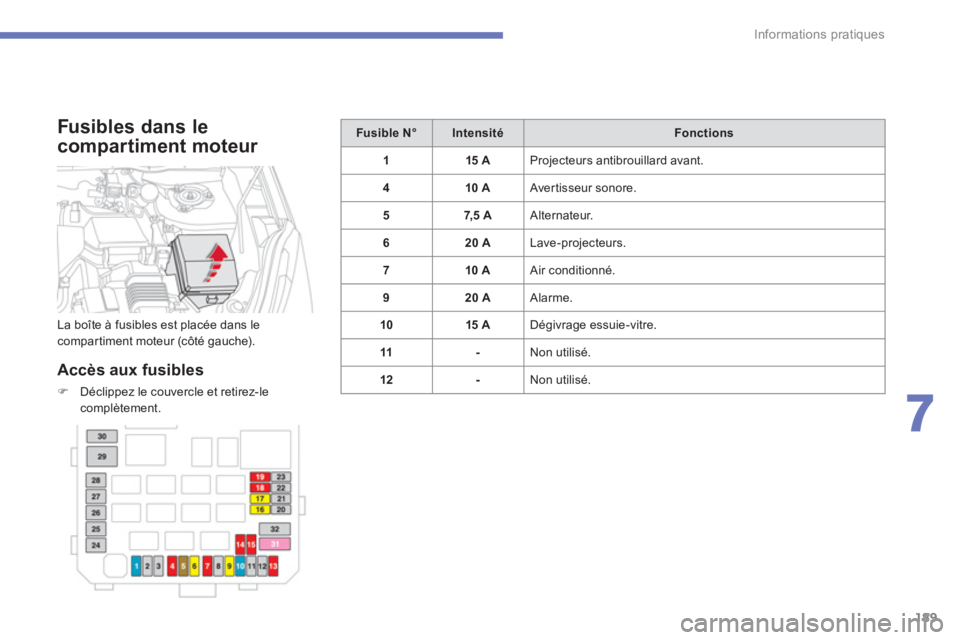

Fusibles dans le
compartiment moteur


Accès aux fusibles
)Déclippez le couvercle et retirez-lecomplètement.
Fusible N°IntensitéFonctions
115 A
Projecteurs antibrouillard avant.
410 A
Avertisseur sonore.
57,5
A Alternateur.
620 A Lave-projecteurs.
7 10 A
Air
conditionné.
920 A
Alarme.
1015 A
Dégivrage essuie-vitre.
11-
Non utilisé.
12-
Non utilisé. La boîte à fusibles est placée dans le
compar timent moteur (côté gauche).

190
Informations pratiques
Fusible N°IntensitéFonctions
1310 A
Feux diurnes.
14 10 A
Feu de route gauche.
1510 A Feu de route droit.
1
620 A Feu de croisement gauche (xénon).
1
720 A Feu de croisement droit (xénon).
1810 A Feu de croisement gauche (halogène), réglage manuel et
automatique des projecteurs.
1
910 A
Feu de croisement droit (halogène).
3130 A
Amplificateur audio.


Les maxi-fusibles sont une protectionsupplÈmentaire des systËmes Èlectriques. Toute inter vention sur lesmaxi-fusibles doit Ítre effectuÈe par le rÈseau CITROÀN ou par un atelier qualifiÈ.

AprËs inter vention, refermez trËs soigneusement le couvercle pour garantir líÈtanchÈitÈ de la boÓte ‡fusible.

191
7
Informations pratiques

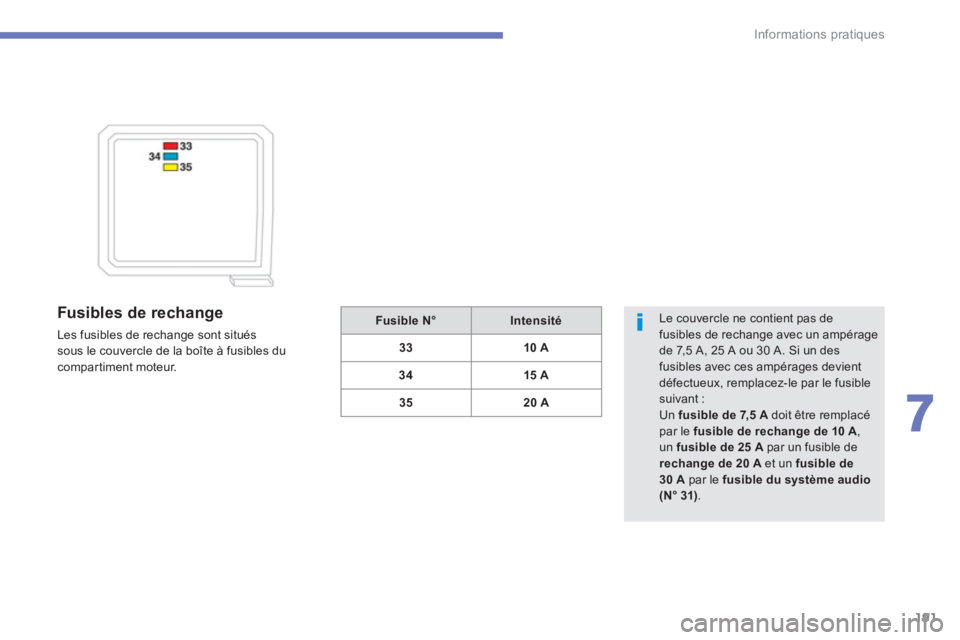

Fusibles de rechange

Les fusibles de rechange sont situés sous le couvercle de la boîte à fusibles du compartiment moteur.
Le couvercle ne contient pas de fusibles de rechange avec un ampéragede 7,5 A, 25 A ou 30 A. Si un des fusibles avec ces ampérages devient défectueux, remplacez-le par le fusible suivant : Un fusible de 7,5 A
doit être remplacépar le fusible de rechange de 10 A , un fusible de 25 Apar un fusible de rechange de 20 A
et un fusible de 30 Apar le fusible du système audio(N° 31).
Fusible N°Intensité
33 10 A
3415 A
3520 A

192
Informations pratiques

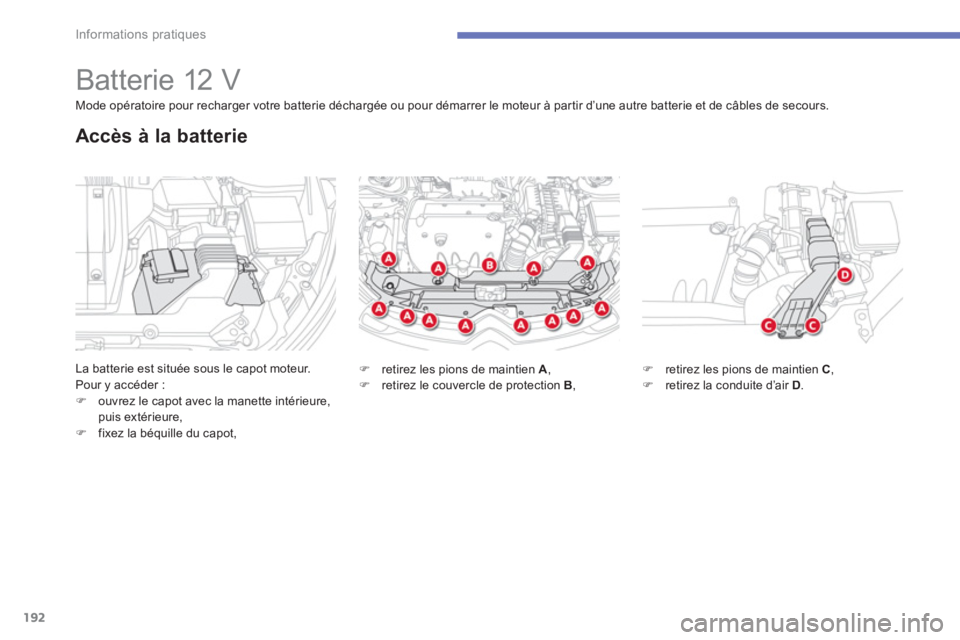

Batterie 12 V
La batterie est située sous le capot moteur.
Pour y accéder : )ouvrez le capot avec la manette intérieure, puis extérieure,
)fixez la béquille du capot,
Accès à la batterie
Mode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à partir d’une autre batterie et de câbles de secours.
) retirez les pions de maintien A , )
retirez le couvercle de protection B
, )retirez les pions de maintien C,)retirez la conduite d’air D.

193
7
Informations pratiques
complément si nécessaire (voir «Vérifications
des niveaux»).

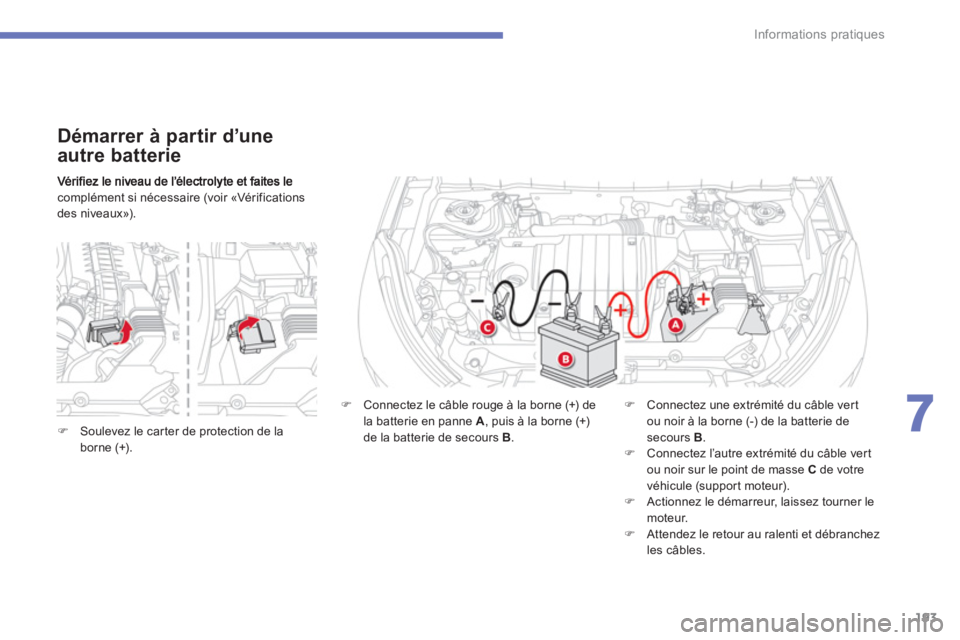

Démarrer à partir d’une
autre batterie
)
Connectez le câble rouge à la borne (+) de la batterie en panne A, puis à la borne (+)de la batterie de secours B.
)
Connectez une extrémité du câble ver t
ou noir à la borne (-) de la batterie desecours B.) Connectez l’autre extrémité du câble ver t
ou noir sur le point de masse Cde votre
véhicule (support moteur). ) Actionnez le démarreur, laissez tourner le moteur. )
Attendez le retour au ralenti et débranchez
les câbles.

)Soulevez le car ter de protection de la
borne (+).

194
Informations pratiques

Les batteries contiennent des substances nocives telles que l’acidesulfurique et le plomb. Elles doivent être éliminées selon les prescriptions légales et ne doivent en aucun cas être jetées avec les ordures ménagères.
Remettez les piles et les batteries usées à un point de collecte spécial.
N’inversez pas les polarités et utilisez uniquement un chargeur 12 V.Ne débranchez pas les cosses quand le moteur tourne. Ne rechargez pas les batteries sans avoir débranché les cosses.Ne poussez pas le véhicule pour démarrer le moteur, si vous avez une boîte CVT.


Il est conseillé, lors d’un arrêt prolongéde plus d’un mois, de débrancher labatterie.
Avant débranchement

Avant de procéder au débranchement de la batterie, vous devez attendre 2 minutes après la coupure du contact.Fermez les vitres et les por tes avant dedébrancher la batterie.
Après rebranchement
Après tout rebranchement de la batterie, mettez le contact et attendez 1 minute avant de démarrer, afin de permettre l’initialisation des systèmes électroniques.Toutefois, si après cette manipulation de légères perturbations subsistent, consultezle réseau CITROËN ou un atelier qualifié.
)Débranchez la batterie du véhicule, si nécessaire. )Respectez les instructions d’utilisation
données par le fabricant du chargeur.
)Rebranchez en commençant par la
borne (-).)Vérifiez la propreté des bornes et descosses. Si elles sont couvertes de sulfate(dépôt blanchâtre ou verdâtre), démontez-les et nettoyez-les.
Recharger la batterie avec
un chargeur de batterie

195
7
Informations pratiques

Démontage d’un balai avant
ou arrière
) Soulevez le bras correspondant. )
Retirez le balai, en le faisant coulisser vers
l’extérieur.








Changement d’un
balai d’essuie-vitre

Remontage d’un balai avant
ou arrière
) A l’avant, vérifiez la taille du balai, car
le balai le plus court se monte du côté
passager du véhicule. ) Mettez en place le nouveau balai
correspondant et fixez-le. )
Rabattez le bras avec précaution.

Coupure automatique de l’alimentation des
accessoires
Après l’arrêt du moteur, lorsque le contacteur est en position «ACC» (ou le mode duvéhicule en «ACC»), vous pouvez encoreutiliser, pendant une durée d’environ trente minutes, des fonctions telles que l’autoradio,
les essuie-vitres, les feux de croisement, les
plafonniers...
Coupure
Une fois les trente minutes écoulées,l’alimentation des accessoires sera coupéeautomatiquement.
Remise en service
L’alimentation des accessoires sera de nouveau effective à la prochaine mise du contact.
La durée avant coupure peut être prolongée jusqu’à environ soixante minutes ou désactivée, par le menu «Equipement» de l’écran couleur.

196
Informations pratiques





Remorquage du véhicule



Consignes générales
Respectez la législation en vigueur dans votre pays.
Vérifiez que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.
Le conducteur au volant du véhicule remorqué doit être muni d’un permis de conduire valide.
Lors d’un remorquage avec les quatre roues au sol, utilisez toujours une barre de remorquage homologuée ; lescordes et les sangles sont interdites.
Lors d’un remorquage moteur arrêté, il n’y a plus d’assistance de freinage et dedirection.
Dans les cas suivants, faitesimpérativement appel à unprofessionnel pour le remorquage :


- véhicule en panne sur autoroute ou sur voie rapide,

- véhicules 4 roues motrices,

- impossibilité de mettre la boîtede vitesses au point mor t, de débloquer la direction, de desserrer le frein de stationnement,

- remorquage avec deux roues au sol seulement,

- absence de barre de remorquage homologuée...

Le remorquage à plat n’est possibleque pour les seules versions à 2 roues motrices - 2WD.


Remorquage de son
véhicule

Versions à 2 roues motrices -
2WD : remorquage à plat
)Mettez le levier de vitesses au point mort(position N pour la boîte de vitesse CVT).)Débloquez la direction en plaçant lecontacteur sur la position «ON
» (ou en
mode «ON
» pour les véhicules équipés
du système «Accès et Démarrage Mains Libres»). )Desserrez le frein de stationnement. )Allumez le signal de détresse sur les deux
véhicules. )Démarrez doucement et roulez lentement sur une courte distance.

)
Fixez la barre de remorquage à l’anneau de
remorquage intégré au châssis, situé sousle pare-chocs avant.

197
7
Informations pratiques
Les véhicules équipés du système 4 rouesmotrices doivent toujours être remorqués
sur un plateau.
Ne jamais remorquer le véhicule avecles quatre roues au sol, vous risquezd’endommager la transmission.Le véhicule ne doit pas être remorquéavec les roues avant ou arrière au sol même s’il est en mode de traction«2WD» (2 roues motrices).
Versions à 4 roues motrices - 4WD : remorquage sur un plateau

198
Informations pratiques
) Dans le pare-chocs arrière, retirez lecache en tirant sur sa par tie basse avec la
manivelle du cric 1 .
)Vissez l’anneau de remorquage 2
jusqu’en butée avec la clé démonte-roue 3.)Installez la barre de remorquage.)Allumez le signal de détresse sur les deux
véhicules. )Démarrez doucement et roulez lentement sur une courte distance.

Remorquage d’un autre
véhicule
Accès à l’outillage
L’anneau de remorquage et les outils sont situés sous le plancher de coffre.
Pour y accéder : )ouvrez le coffre,
)soulevez le plancher et retirez-le,)sortez l’anneau de remorquage et les outils nécessaires.
Liste des outils1.
Manivelle associée au cric.2.
Anneau de remorquage.
3.Clé démonte-roue.
