display CITROEN C4 AIRCROSS 2014 InstruksjonsbØker (in Norwegian)

Innhold
Instrumentpanel 24
Kontrollamper 25
Display i instrumentpanelet 31
Informasjoner i displayet i instrumentpanelet 43
Kilometerteller og tripteller 43
Tr i p t e l l e r 4 3
Vedlikeholdsindikator 4 4
Regulering av bilens funksjonsparametere 48
Skjerm til Audio- CD systemet 54
Skjermen til Audio- CD systemet med
berøringsfunksjon 56
Skjerm til Audio-Telematikksystem med
berøringsfunksjon 58
Instrumentbordbelysning 61
Kontroll under kjøringOversikt over bilen
Nøkkel med fjernkontroll 62
"Nøkkelfri inngang og start"-system 66
Dører 72
Bagasjerom 73
Alarm 75
Vindusheiser 78
Panoramatak 80
Åpninger
Forseter 81
Bakseter 85
Speil 87
Regulering av rattet 89
Ventilasjon 90
Varme / Manuelt klimaanlegg 92
Automatisk klimaanlegg 94
Avdugging - Avising av bakruten 99
Innredning innvendig 100
Innredning av bagasjerommet 106
Komfor t
Start - stopp av motoren med nøkkelen 108
Start - stopp av motoren med nøkkelfri
inngang og start 109
Parkeringsbrems 112
Manuell girkasse 113
Indikator for girskifte 114
"CVT"-girkasse 115
Hjelp til start i bakke 120
Stop & Start 121
Firehjulstrekk 124
Hastighetsregulator 126
Parkeringsassistanse 129
Ryggekamera 132
Kjøring
Betjening av lys 133
Kjørelys 136
Automatisk tenning av lys 136
Følgelys 137
Velkomstlys 138
Regulering av frontlykter 139
Vindusviskerbetjeninger 140
Automatisk visking 142
Taklamper 144
Lys i bagasjerommet 146
Lys i panoramatak 146
Sikt Økonomisk og miljøvennlig kjøring

.
5
Oversikt over bilen

Sett for midlertidig reparasjon av
dekk
Dette er et komplett sett som består av en
kompressor og en patron med tetningsprodukt
som brukes til midlertidig reparasjon av dekk.
17 7

Panoramatak

Dette taket i glass gir optimal sikt og lysforhold
i kupeen.
80

Ryggekamera

Dette systemet aktiveres automatisk når bilen
settes i revers, og bildet vises i fargedisplayet.
132

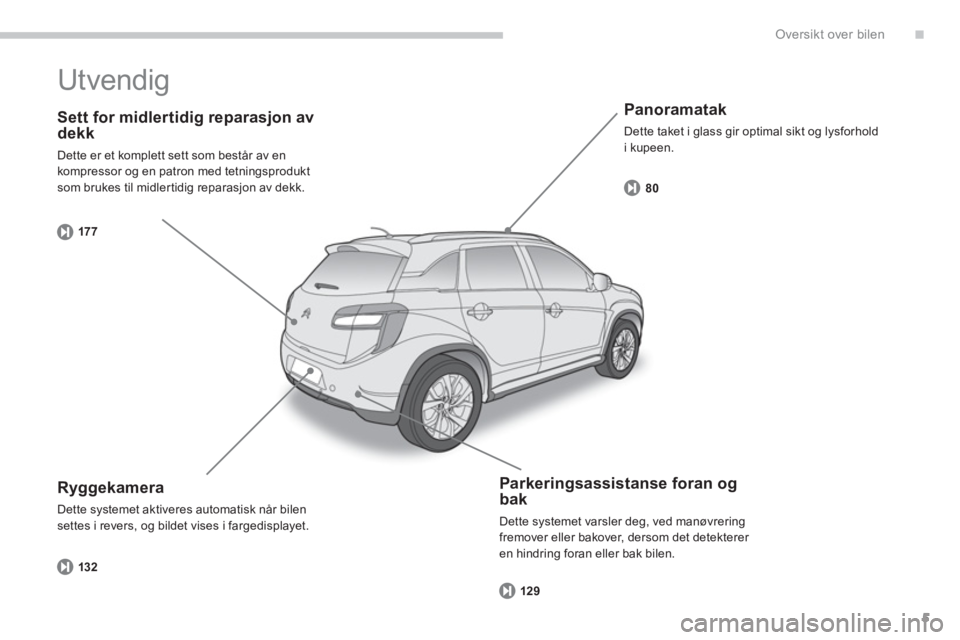

Utvendig


Parkeringsassistanse foran og
bak
Dette systemet varsler deg, ved manøvrering
fremover eller bakover, dersom det detekterer
en hindring foran eller bak bilen.

129

8
Oversikt over bilen

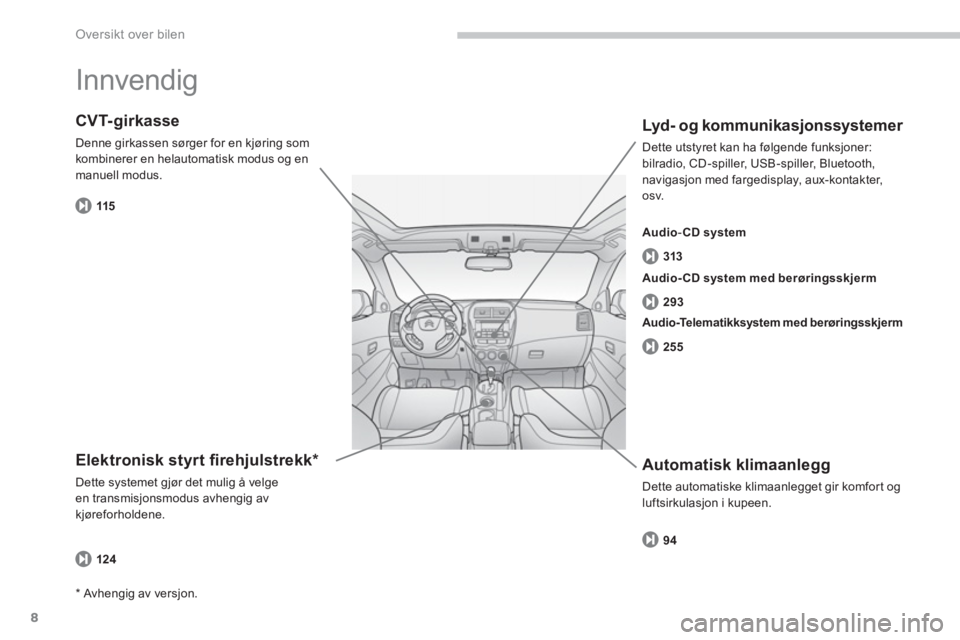

Innvendig


Elektronisk styrt fi rehjulstrekk *

Dette systemet gjør det mulig å velge
en transmisjonsmodus avhengig av
kjøreforholdene.


CVT- girkasse

Denne girkassen sørger for en kjøring som
kombinerer en helautomatisk modus og en
manuell modus.


Automatisk klimaanlegg

Dette automatiske klimaanlegget gir komfort og
luftsirkulasjon i kupeen.



Lyd - o g ko m munika sjons syst e m er

Dette utstyret kan ha følgende funksjoner:
bilradio, CD-spiller, USB-spiller, Bluetooth,
navigasjon med fargedisplay, aux-kontakter,
osv.
124 115

Audio- CD system med berøringsskjerm


*
Avhengig av versjon.
Audio-Telematikksystem med berøringsskjerm


Audio
- CD
system

313
293
255
94

.
11
Oversikt over bilen
Midtre konsoll




A.
Innvendig speil, manuell eller automatisk
dag / natt innstilling.

B.
Taklys/Kartleserlamper.

C.
Mikrofon til Audio- CD og
Audio-telematikksystemene.

D.
Betjening til solskjerm på panoramataket.

E.
Lys- og regnsensor.




1.
Justerbare og lukkbare luftdyser

2.
Display til Audio- CD, Audio- CD med
berøringsfunksjon eller fargedisplay
til Audio-telematikksystem med
berøringsfunksjon.

3.
Te n n i n g .
Knapp START/STOP
(med systemet
"Handsfree tilgang og start").

4.
Audio-CD, Audio-CD eller Audio-
telematikksystem med berøringsskjerm.

5.
Betjeningspanel.

6.
Te m p e r a t u r s e n s o r.

7.
Betjening av varme / klimaanlegg, manuelt
eller automatisk.

8.
Girspak til manuell eller CVT-girkasse.

9.
Sigarettenner/ 12 V-kontakt for tilbehør.

10.
Flyttbart askebeger.

11.
Betjening av firehjulstrekk.

12 .
Koppholder.

13.
Armlene foran.

.
17
Oversikt over bilen

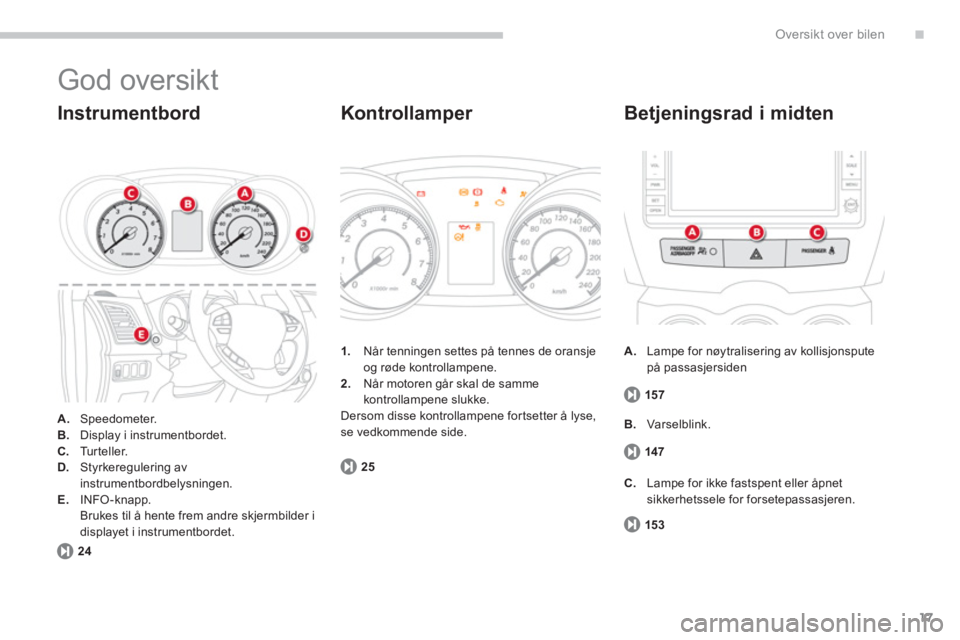

God oversikt



A.
Speedometer.

B.
Display i instrumentbordet.

C.
Tu r t e l l e r.

D.
Styrkeregulering av
instrumentbordbelysningen.

E.
INFO-knapp.
Brukes til å hente frem andre skjermbilder i
displayet i instrumentbordet.



Instrumentbord



A.
Lampe for nøytralisering av kollisjonspute
på passasjersiden

Betjeningsrad i midten



1.
Når tenningen settes på tennes de oransje
og røde kontrollampene.

2.
Når motoren går skal de samme
kontrollampene slukke.
Dersom disse kontrollampene fortsetter å lyse,
se vedkommende side.


Kontrollamper


B.
Var selblink.

C.
Lampe for ikke fastspent eller åpnet
sikkerhetssele for forsetepassasjeren.

2425157
147
15 3

.
19
Oversikt over bilen

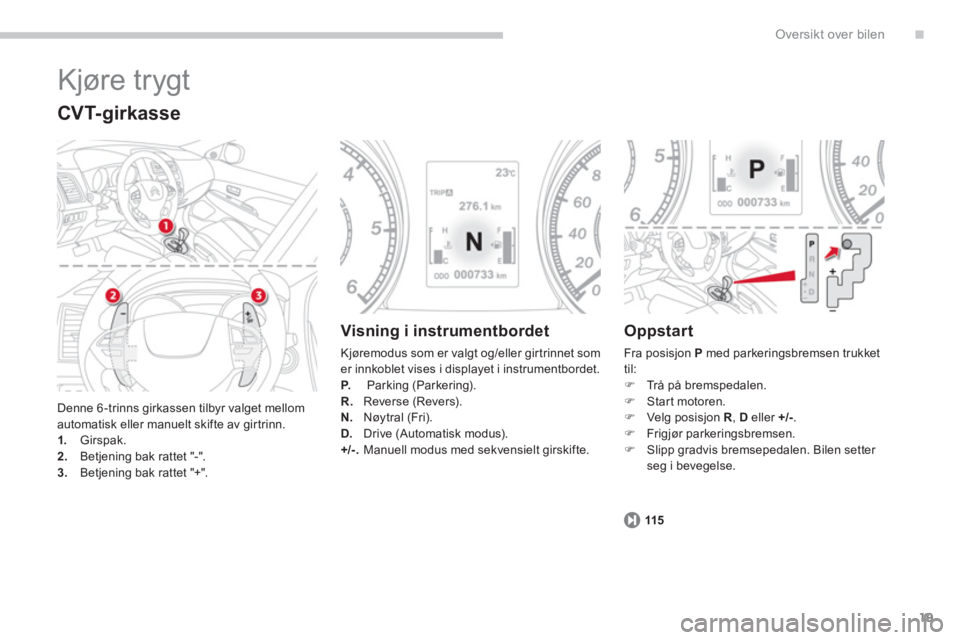

Kjøre trygt

Denne 6 -trinns girkassen tilbyr valget mellom
automatisk eller manuelt skifte av girtrinn.


1.
Girspak.

2.
Betjening bak rattet "-".

3.
Betjening bak rattet "+".


CVT- girkasse


Visning i instrumentbordet

Kjøremodus som er valgt og/eller girtrinnet som
er innkoblet vises i displayet i instrumentbordet.

P.
Parking (Parkering).

R.
Reverse (Revers).

N.
Nøytral (Fri).

D.
Drive (Automatisk modus).

+/-.
Manuell modus med sekvensielt girskifte.


Oppstart

Fra posisjon P
med parkeringsbremsen trukket
til:


)
Trå på bremspedalen.

)
Start motoren.

)
Velg posisjon R
, D
eller +/-
.

)
Frigjør parkeringsbremsen.

)
Slipp gradvis bremsepedalen. Bilen setter
seg i bevegelse.


115

20
Oversikt over bilen
Kjøre trygt


Stop & Start-funksjon
(Auto Stop & Go)

Motoren skifter til STOP-modus

Lampen "AS &G"
tennes i
instrumentbordet eller i displayet i
instrumentbordet, og motoren går
automatisk over i pausefunksjon etter
noen sekunder:

Motoren skifter til START-modus

Nøytralisering/Reaktivering

Du kan til enhver tid nøytralisere systemet ved
å trykke på betjeningen "AS &G O FF "
; den
tilsvarende lampen i instrumentbordet eller i
displayet i insturmentbordet tennes.
Systemet reaktiverer seg automatisk
ved hver oppstart med nøkkelen eller
med START/STOP-knappen.
Lampen "AS &G"
slukker og motoren
starter automatisk:


- med en manuell girkasse
; når du trykker
inn clutchpedalen helt inn
,


- med en manuell girkasse:
Når bilen står
stille og du har foten på bremsepedalen,
når du setter girspaken i fri og slipper
clutchpedalen, I visse spesielle tilfeller, kan START-modus
utløse seg automatisk; lampen "AS &G"
blinker
i noen sekunder og slukker.
I visse tilfeller er STOP-modus ikke tilgjengelig;
lampen "AS &G"
blinker noen sekunder, og
slukker.
121122
122

24
Kontroll under kjøring

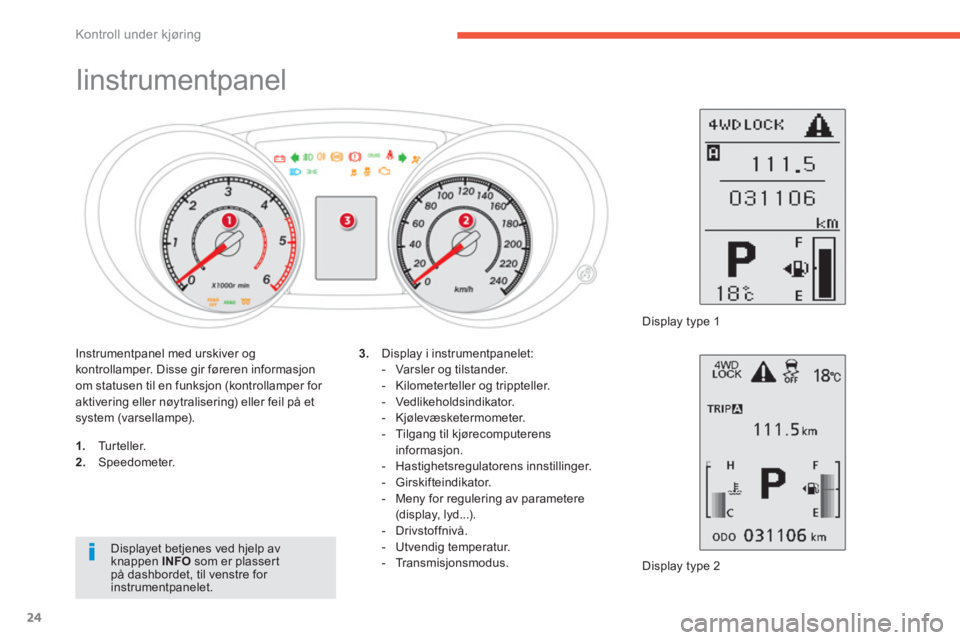

Iinstrumentpanel




1.
Tu r t e l l e r.

2.
Speedometer.
Display type 2
3.
Display i instrumentpanelet:


- Varsler og tilstander.

- Kilometerteller og trippteller.

- Vedlikeholdsindikator.

- Kjølevæsketermometer.

- Tilgang til kjørecomputerens
informasjon.

- Hastighetsregulatorens innstillinger.

- Girskifteindikator.

- Meny for regulering av parametere
(display, lyd...).

- Drivstoffnivå.

- Utvendig temperatur.

- Transmisjonsmodus.

Instrumentpanel med urskiver og
kontrollamper. Disse gir føreren informasjon
om statusen til en funksjon (kontrollamper for
aktivering eller nøytralisering) eller feil på et
system (varsellampe).
Display type 1

Displayet betjenes ved hjelp av
knappen INFO
som er plassert
på dashbordet, til venstre for
instrumentpanelet.

26
Kontroll under kjøring

Varsellamper

Hvis en av disse lampene lyser når motoren går
eller bilen kjører, betyr det at det har oppstått
en uregelmessighet som krever en handling fra
føreren.
Lampen tennes i instrumentbordet eller vises i
displayet i midten av instrumentbordet.


Indikator



er tent



Årsak



Aktivering / Obser vasjoner





Parkeringsbrems /
Nivå bremsevæske /
Elektronisk
bremsekraftfordeler
vedvarende. Lyser i noen sekunder, og slukker når
du setter tenningen på "ON".
Parkeringsbremsen er trukket til, eller
er ikke tilstrekkelig utløst. Ledsages av en melding. Løsne ut parkeringsbremsen
for å slukke lampen.
Bremsevæskenivået er ikke
tilstrekkelig. Ledsages av en melding. Etter fyll med bremsevæsle,
og kontakt CITROËN eller et kvalifisert verksted.
Den elektroniske
bremsekraftfordeleren (REF) er
defekt. Stopp bilen under sikre forhold.
Få systemet kontrollert hos CITROËN eller i et
kvalifisert verksted.


Autodiagnose
motor


blinker. Det er en feil på motorens
kontrollsystem. Risiko for ødeleggelse av katalysatoren.
Få kontrollen utført hos CITROËN-forhandlernett eller
hos et kvalifisert verksted.

vedvarende. Avgassystemet har en feil. Lampen skal slukke når motoren starter.
Hvis den ikke slukker, ta raskt kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted.
Tenning av en varsellampe kan eventuelt medfølges av en tilleggsmelding, slik at det er lettere for deg
å identifisere problemet.
For alle typer problemer, nøl ikke med å kontakte CITROËN-forhandlernett eller et kvalifisert verksted.

28
Kontroll under kjøring










Lamper for kjøring

Hvis en av de følgende lampene tennes betyr det at korresponderende system har blitt aktivert.
Samtidig kan det høres et lydsignal og vises en melding i displayet i instrumentbordet.



Indikator



er tent



Årsak



Aktivering / Obser vasjoner






Venstre
blinklys


blinker samtidig som
det avgis en lyd
. Blinklysbryteren trykkes nedover. Dersom denne kontrollampen blinker unormalt fort,
kan det bety at en av lyspærene i blinklyset er defekt.
Få lyspæren skiftet ut og kontakt et CITROËN-
verksted eller et kvalifisert verksted





Høyre
blinklys


blinker samtidig som
det avgis en lyd
. Blinklysbryteren trykkes oppover. Dersom denne kontrollampen blinker unormalt fort,
kan det bety at en av lyspærene i blinklyset er defekt.
Få lyspæren skiftet ut og kontakt et CITROËN-
verksted eller et kvalifisert verksted.




Parklys eller
nærlys


vedvarende. Parklys eller nærlys er tente.




Fjernlys


vedvarende. Lysbetjeningen er trukket mot deg. Trekk i betjeningen for å komme tilbake til nærlys.




Tå ke l y k t e r f o r a n


vedvarende. Tåkelyktene foran er tente. Drei ringen på betjeningen to ganger bakover for å
deaktivere tåkelyktene.




Tåkelys bak


vedvarende. Tåkelyset bak er på. Drei ringen på betjeningen bakover for å slå av
tåkelyset.
