Page 110 of 368
108
Körning

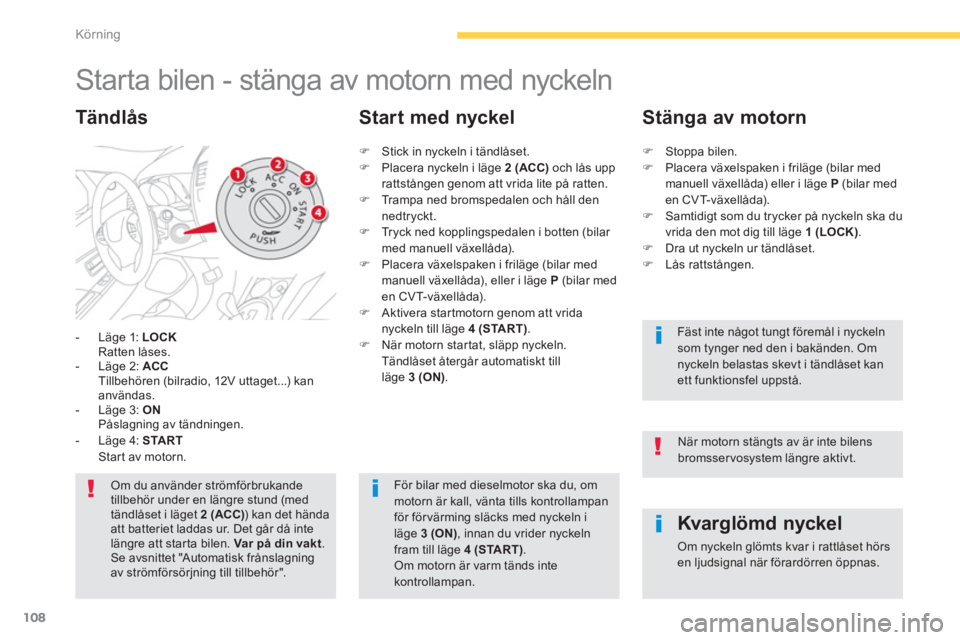

Starta bilen - stänga av motorn med nyckeln
- Läge 1: LOCK
Ratten låses.
- Läge 2: ACC
Tillbehören (bilradio, 12V uttaget...) kan
användas.
- Läge 3: ON
Påslagning av tändningen.
- Läge 4: START
Start av motorn.
Tändlås
Om du använder strömförbrukande
tillbehör under en längre stund (med
tändlåset i läget 2 (ACC)
) kan det hända
att batteriet laddas ur. Det går då inte
längre att starta bilen. Var på din vakt
.
Se avsnittet "Automatisk frånslagning
av strömförsörjning till tillbehör".
Kvarglömd nyckel
Om nyckeln glömts kvar i rattlåset hörs
en ljudsignal när förardörren öppnas.
)
Stick in nyckeln i tändlåset.
)
Placera nyckeln i läge 2 (ACC)
och lås upp
rattstången genom att vrida lite på ratten.
)
Trampa ned bromspedalen och håll den
nedtryckt.
)
Tryck ned kopplingspedalen i botten (bilar
med manuell växellåda).
)
Placera växelspaken i friläge (bilar med
manuell växellåda), eller i läge P
(bilar med
en CVT-växellåda).
)
Aktivera startmotorn genom att vrida
nyckeln till läge 4 (START)
.
)
När motorn startat, släpp nyckeln.
Tändlåset återgår automatiskt till
läge 3 (ON)
.
Start med nyckel
Stänga av motorn
)
Stoppa bilen.
)
Placera växelspaken i friläge (bilar med
manuell växellåda) eller i läge P
(bilar med
en CVT-växellåda).
)
Samtidigt som du trycker på nyckeln ska du
vrida den mot dig till läge 1 (LOCK)
.
)
Dra ut nyckeln ur tändlåset.
)
Lås rattstången.
Fäst inte något tungt föremål i nyckeln
som tynger ned den i bakänden. Om
nyckeln belastas skevt i tändlåset kan
ett funktionsfel uppstå.
För bilar med dieselmotor ska du, om
motorn är kall, vänta tills kontrollampan
för för värming släcks med nyckeln i
läge 3 (ON)
, innan du vrider nyckeln
fram till läge 4 (START)
.
Om motorn är varm tänds inte
kontrollampan.
När motorn stängts av är inte bilens
bromsser vosystem längre aktivt.
Page 111 of 368
109
4
Körning

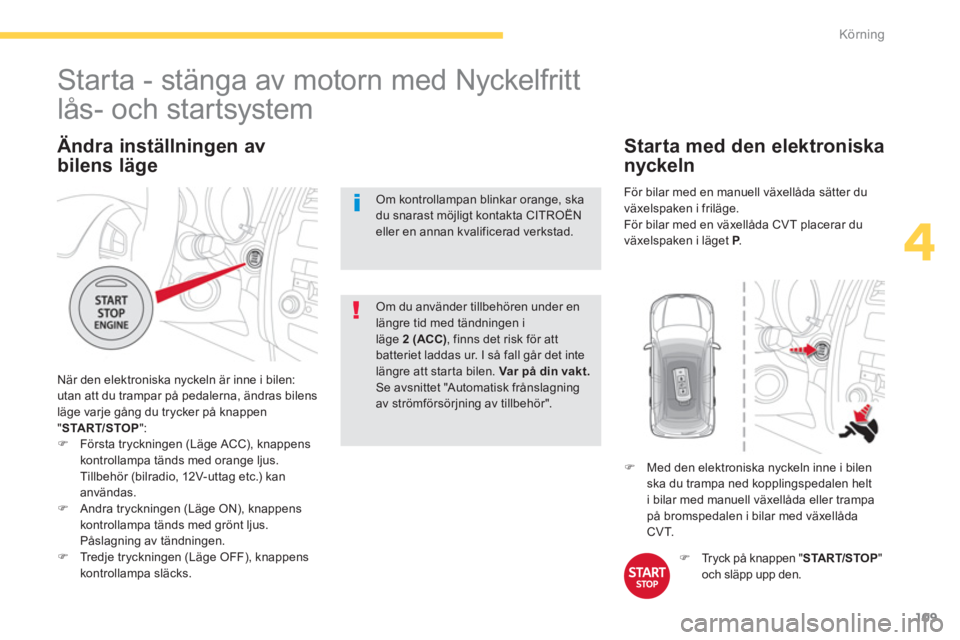

Ändra inställningen av
bilens läge
När den elektroniska nyckeln är inne i bilen:
utan att du trampar på pedalerna, ändras bilens
läge varje gång du trycker på knappen
" START/STOP
":
)
Första tryckningen (Läge ACC), knappens
kontrollampa tänds med orange ljus.
Tillbehör (bilradio, 12V-uttag etc.) kan
användas.
)
Andra tryckningen (Läge ON), knappens
kontrollampa tänds med grönt ljus.
Påslagning av tändningen.
)
Tredje tryckningen (Läge OFF), knappens
kontrollampa släcks.
Om du använder tillbehören under en
längre tid med tändningen i
läge 2 (ACC)
, finns det risk för att
batteriet laddas ur. I så fall går det inte
längre att starta bilen. Var på din vakt.
Se avsnittet "Automatisk frånslagning
av strömförsörjning av tillbehör".
Starta - stänga av motorn med Nyckelfritt
lås- och startsystem
Om kontrollampan blinkar orange, ska
du snarast möjligt kontakta CITROËN
eller en annan kvalificerad verkstad.
)
Tryck på knappen " START/STOP
"
och släpp upp den.
)
Med den elektroniska nyckeln inne i bilen
ska du trampa ned kopplingspedalen helt
i bilar med manuell växellåda eller trampa
på bromspedalen i bilar med växellåda
CVT.
Starta med den elektroniska
nyckeln
För bilar med en manuell växellåda sätter du
växelspaken i friläge.
För bilar med en växellåda CVT placerar du
växelspaken i läget P
.
Page 112 of 368
110
Körning
Bilar med dieselmotor startar
först efter att kontrollampan
för för värmning har släckts
om motorn är kall.
Om ett av startvillkoren inte är
uppfyllt, visas ett meddelande på
instrumenttavlan. I vissa fall kan det
vara nödvändigt att manövrera ratten
och samtidigt trycka på knappen
" START/STOP
" för att hjälpa till att
låsa upp rattstången. Ett meddelande
upplyser dig om detta.
Den elektroniska nyckeln måste
ovillkorligen finnas inom det angivna
området. Av säkerhetsskäl ska du inte
lämna detta område med bilen igång.
Stanna med den
elektroniska nyckeln
Om bilen inte står stilla, stannar motorn
inte.
Det här meddelandet visas
om du öppnar förardörren och
bilen inte är i läge "OFF".
)
Tryck en gång till på knappen " START/
STOP
" för att aktivera läget "OFF".
)
Stanna bilen.
)
Ställ växelspaken i friläge för bil med
manuell växellåda , eller i läge P
för bil med
växellåda CVT .
)
Tryck på knappen " START/STOP
" med
den elektroniska nyckeln inne i bilen.
Motorn stannar.
Rattstången låses när en dörr öppnas eller
bilen låses.
Varje försök till start pågår cirka 15 sekunder.
Om motorn inte startar, tryck en gång till på
knappen " START/STOP
" för att göra ett nytt
försök.
Den elektroniska nyckeln måste finnas
inuti bilen för att tändningen ska slås
på och för att motorn ska startas. När
motorn har startat, ska du kontrollera
att den elektroniska nyckeln finns kvar
i bilen och tills resan tar slut: annars
kommer du inte att kunna låsa bilen.
När motorn stängts av är inte bilens
bromsser vosystem längre aktivt.
Page 113 of 368
111
4
Körning
När bilen har startat kan du ta ut den
elektroniska nyckeln från sin plats A
och stänga handsfacket igen.

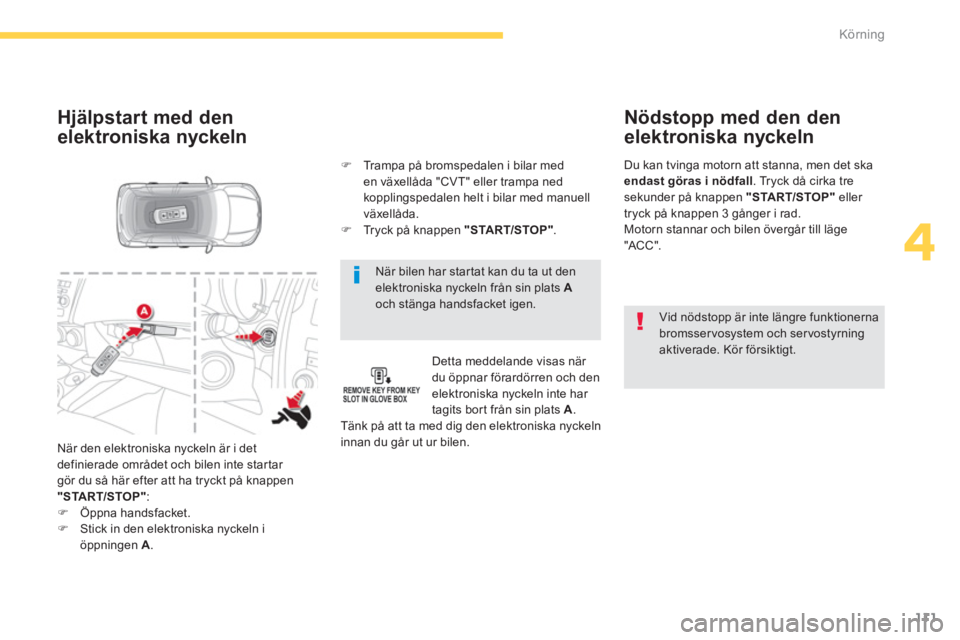

Hjälpstart med den
elektroniska nyckeln
Detta meddelande visas när
du öppnar förardörren och den
elektroniska nyckeln inte har
tagits bort från sin plats A
.
Tänk på att ta med dig den elektroniska nyckeln
innan du går ut ur bilen.
)
Trampa på bromspedalen i bilar med
en växellåda "CVT" eller trampa ned
kopplingspedalen helt i bilar med manuell
växellåda.
)
Tryck på knappen "START/STOP"
.
När den elektroniska nyckeln är i det
definierade området och bilen inte startar
gör du så här efter att ha tryckt på knappen
"START/STOP"
:
)
Öppna handsfacket.
)
Stick in den elektroniska nyckeln i
öppningen A
.
Nödstopp med den den
elektroniska nyckeln
Vid nödstopp är inte längre funktionerna
bromsser vosystem och ser vostyrning
aktiverade. Kör försiktigt.
Du kan tvinga motorn att stanna, men det ska
endast göras
i nödfall
. Tryck då cirka tre
sekunder på knappen "START/STOP
"
eller
tryck på knappen 3 gånger i rad.
Motorn stannar och bilen övergår till läge
"ACC ".
Page 122 of 368
120
Körning

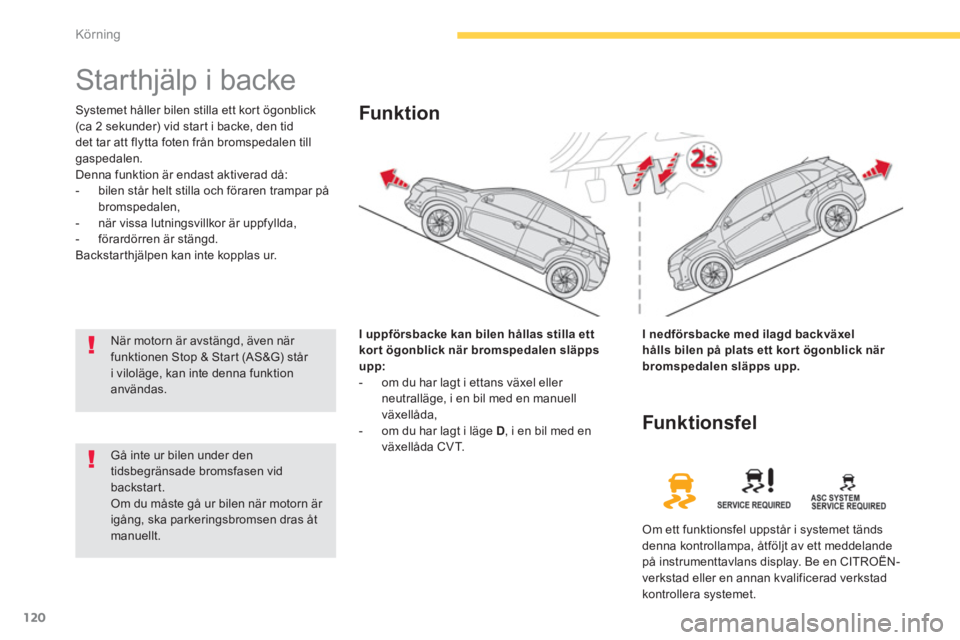

Starthjälp i backe
Systemet håller bilen stilla ett kort ögonblick
(ca 2 sekunder) vid start i backe, den tid
det tar att flytta foten från bromspedalen till
gaspedalen.
Denna funktion är endast aktiverad då:
- bilen står helt stilla och föraren trampar på
bromspedalen,
- när vissa lutningsvillkor är uppfyllda,
- förardörren är stängd.
Backstarthjälpen kan inte kopplas ur.
I uppförsbacke kan bilen hållas stilla ett
kor t ögonblick när bromspedalen släpps
upp:
- om du har lagt i ettans växel eller
neutralläge, i en bil med en manuell
växellåda,
- om du har lagt i läge D
, i en bil med en
växellåda CVT.
Funk tion
I nedförsbacke med ilagd backväxel
hålls bilen på plats ett kor t ögonblick när
bromspedalen släpps upp.
Gå inte ur bilen under den
tidsbegränsade bromsfasen vid
backstart.
Om du måste gå ur bilen när motorn är
igång, ska parkeringsbromsen dras åt
manuellt.
Funk tionsfel
Om ett funktionsfel uppstår i systemet tänds
denna kontrollampa, åtföljt av ett meddelande
på instrumenttavlans display. Be en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera systemet.
När motorn är avstängd, även när
funktionen Stop & Start (AS&G) står
i viloläge, kan inte denna funktion
användas.
Page 123 of 368
121
4
Körning

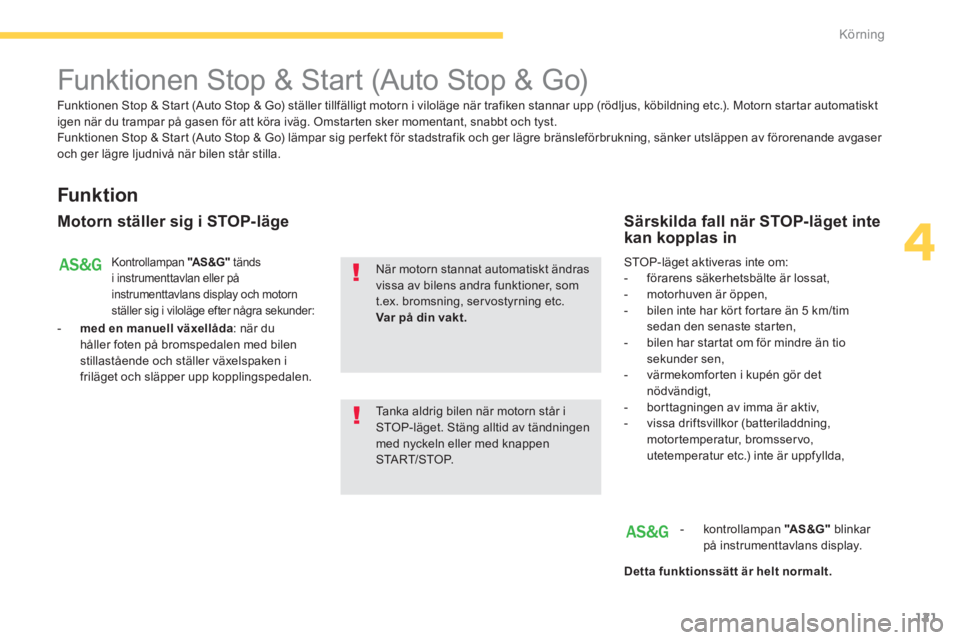

Funktionen Stop & Start (Auto Stop & Go)
Funk tion
Motorn ställer sig i STOP-läge
Kontrollampan "AS &G"
tänds
i instrumenttavlan eller på
instrumenttavlans display och motorn
ställer sig i viloläge efter några sekunder:
- med en manuell växellåda
: när du
håller foten på bromspedalen med bilen
stillastående och ställer växelspaken i
friläget och släpper upp kopplingspedalen.
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen
med nyckeln eller med knappen
START/STOP.
När motorn stannat automatiskt ändras
vissa av bilens andra funktioner, som
t.ex. bromsning, servostyrning etc.
Var på din vakt.
Särskilda fall när STOP-läget inte
kan kopplas in
STOP-läget aktiveras inte om:
- förarens säkerhetsbälte är lossat,
- motorhuven är öppen,
- bilen inte har kört fortare än 5 km/tim
sedan den senaste starten,
- bilen har startat om för mindre än tio
sekunder sen,
- värmekomforten i kupén gör det
nödvändigt,
- borttagningen av imma är aktiv,
- vissa driftsvillkor (batteriladdning,
motortemperatur, bromsservo,
utetemperatur etc.) inte är uppfyllda,
- kontrollampan "AS &G"
blinkar
på instrumenttavlans display.
Detta funktionssätt är helt normalt.
Funktionen Stop & Start (Auto Stop & Go) ställer tillfälligt motorn i viloläge när trafiken stannar upp (rödljus, köbildning etc.). Motorn startar automatiskt
igen när du trampar på gasen för att köra iväg. Omstarten sker momentant, snabbt och tyst.
Funktionen Stop & Start (Auto Stop & Go) lämpar sig per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser
och ger lägre ljudnivå när bilen står stilla.
Page 124 of 368
122
Körning
Motorn ställer sig i START-läge
Kontrollampan "AS &G"
släcks och
motorn startar automatiskt igen:
- med en manuell växellåda:
när du
trampar ned kopplingspedalen i botten
.
Av säkerhets- eller komfortskäl aktiveras
START-läget automatiskt:
Särskilda fall: automatisk
aktivering av START-läget
- när hastigheten överstiger 3 km/tim,
- när vissa andra förhållanden
(batteriladdning, motortemperatur,
bromsser vo, reglering av
luftkonditionering...) kräver detta för att
systemet eller bilen ska fungera optimalt.
Om urkopplingen görs i STOP-läget
startar inte motorn. Du kan när som helst trycka på reglaget
" AS&G OFF
" för att koppla ur systemet.
Urkoppling
I det här fallet släcks kontrollampan
"AS &G"
.
Detta funktionssätt är helt normalt.
Det indikeras genom att
kontrollampan "AS &G O FF "
tänds på instrumenttavlan eller på
instrumenttavlans display.
Page 125 of 368
123
4
Körning
Systemet återaktiveras automatiskt
varje gång som motorn startas med
nyckeln eller med knappen
START/STOP.
Återinkoppling
Tryck en gång till på reglaget "AS &G O FF "
.
Systemet är på nytt aktivt, vilket indikeras
genom att kontrollampan "AS &G O FF "
släcks
i instrumenttavlan eller på instrumenttavlans
display.
Funk tionsfel
Om ett funktionsfel skulle uppstå i systemet
blinkar kontrollampan "AS &G O FF "
på
instrumenttavlan eller på instrumenttavlans
display, och systemet upphör att fungera.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet. Det här systemet kräver ett batteri
med speciella egenskaper och
specifikationer (tekniska data finns att
hämta på din CITROËN-verkstad eller
en annan kvalificerad verkstad).
Vid montering av ett batteri som inte
rekommenderas av CITROËN kan det uppstå
funktionsfel i systemet.
Underhåll
Systemet "Auto Stop & Go" bygger på
mycket avancerad teknik. Alla ingrepp
på denna typ av batteri får enbart
utföras av en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Om ett funktionsfel uppstår när motorn står i
STOP-läget kan bilen få motorstopp. Följande
kontrollampor tänds i instrumenttavlan eller på
instrumenttavlans display:
Du måste då stänga av tändningen och starta
om bilen med nyckeln eller med knappen
START/STOP.
Page 206 of 368
204
Praktisk information
Bogsera bilen
Bogsering av den egna
bilen
Med tvåhjulsdrift - 2WD:
bogsering med hjulen i marken
)
Placera växelspaken i friläge (position N
med CVT-växellåda).
)
Lossa rattlåset genom att placera
tändningen i position " ON
" (eller i läge
" ON
" med bilar utrustade med "Nyckelfritt
lås- och startsystem").
)
Lossa parkeringsbromsen.
)
Tänd varningsljusen på båda bilarna.
)
Starta försiktigt och kör långsamt en kort
sträcka.
Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är
högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i
bilen som bogseras och måste ha ett
giltigt körkort med sig.
Vid bogsering med bilen stående
på fyra hjul måste alltid en godkänd
dragstång användas. Linor och remmar
är förbjudna.
Vid bogsering med avstängd motor har
bilen inget bromsser vo eller styrser vo.
I följande fall måste du anlita en
professionell bärgare:
- om bilen har fått motorstopp på
motor väg eller motortrafikled,
- fyrhjulsdrivna fordon,
- om det är omöjligt att ställa
växellådan i neutralläge,
lossa rattlåset eller lossa
parkeringsbromsen,
- bogsering med bara två hjul på
marken,
- om du inte har en godkänd
dragstång etc.
Bogsering med hjulen i marken
kan bara göras med modeller med
tvåhjulsdrift - 2WD.
)
Fäst bogserstången i bogseröglan som
är inbyggd i underredet och sitter under
främre stötfångaren.
Page 220 of 368
218
Kontroller
Bränslestopp (diesel)
I händelse av bränslestopp i bilar
utrustade med motorn 1,6 HDI 110 måste
bränslesystemet avluftas manuellt. På
bilden av deiselmotorns motorrum ser du var
handpumpen för avluftning sitter.
HDi-motor 1,6 liter
)
Fyll på minst fem liter bränsle i tanken.
)
Öppna motorhuven.
)
Ta vid behov loss dekorkåpan för att
komma åt handpumpen.
)
Pumpa med handpumpen tills den känns
hård (motstånd kan förekomma vid den
första tryckningen).
)
Aktivera startmotorn tills motorn kommer
i gång (vänta cirka 15 sekunder och
försök igen, om den inte startar på första
försöket).
)
Om motorn inte startar efter flera försök
behöver du pumpa med handpumpen på
nytt och sedan aktivera startmotorn.
)
Sätt tillbaka och kläm fast dekorkåpan.
)
Stäng motorhuven.
