Page 4 of 368
Sisukord
Näidikuplokk 24
Märgutuled 25
Ekraan näidikuplokis 31
Pardakompuuter 43
Läbisõidumõõdik 43
Päevasõidumõõdik 43
Hooldusnäidik 44
Sõiduki parameetrite seadistamine 48
Audio-CD süsteemi ekraan 54
Puutetundliku Audio-telemaatikasüsteemi
ekraan 56
Puutetundliku Audio-telemaatikasüsteemi
ekraan 58
Valgustuse reostaat 61
Korrasoleku kontrollEsmatutvus
Kaugjuhtimispuldiga võti 62
Süsteem " Võtmeta sissepääs ja käivitamine" 6 6
Uksed 72
Pakiruum 73
Alarm 75
Aknatõstukid 78
Panoraamkatus 80
Uksed ja aknad
Esiistmed 81
Ta g a i s t m e d 8 5
Ta h a v a a t e p e e g l i d 8 7
Rooli reguleerimine 89
Tu u l u t u s 9 0
Küte / Manuaalkliimaseade 92
Automaatkliimaseade 94
Tagaklaasilt udu ja jää eemaldamine 99
Salongi varustus 100
Pakiruumi varustus 106
Mugavus
Mootori käivitamine - seiskamine võtmega 108
Mootori käivitamine - seiskamine süsteemiga
Võtmeta sissepääs ja käivitamine 109
Seispidur 112
Manuaalkäigukast 113
Käiguvahetusnäidik 114
"CVT" käigukast 115
Kallakul paigaltvõtuabi 120
Funktsioon Stop & Start (Auto Stop & Go) 121
Neliveosüsteem 124
Püsikiiruse hoidja 126
Parkimisabi 129
Tagurduskaamera 132
Juhtimine
Tuledelülitid 133
Päevatuled 136
Tulede automaatsüttimine 136
Saatevalgustus 137
Sisseistumisvalgustus 138
Tulede reguleerimine 139
Klaasipuhasti lülitid 140
Automaatpühkimine 142
Laetuled 144
Pakiruumi valgustus 146
Klaaskatuse tuled 146
Nähtavus Ökonoomne sõiduviis
Page 34 of 368
32
Korrasoleku kontroll
Näidik 1
Näidik 2
Põhjus
Lahendus - Tegevus
Tähelepanekud
Hoiatavad teated (süütevõti asendis "OFF")
Unustasite tuled kustutada. Kustutage tuled, viies nupu
asendisse OFF. Kostub helisignaal.
Alarm on tööle hakanud.
Süsteemi '' Võtmeta sissepääs ja
käivitamine'' patarei on tühi. Vahetage patarei (vt. "Patareide
vahetamine").
Teie käes olevat elektroonilist võtit
ei tunta ära. Kontrollige, kas teie käes on õige
võti. Kui teade ei kao, pöörduge
CITROËN esindusse.
Elektrooniline võti on veel sõidukis
ja te üritate uksi või pakiruumi
väljast lukustada. Enne sõiduki lukustamist kontrollige,
kas elektrooniline võti on teie käes.
Sõiduki lukustamise ajal väljastpoolt
on mõni uks või pakiruum halvasti
suletud. Sulgege uks või pakiruum ja
seejärel lukustage sõiduk.
Page 77 of 368
75
2
Uksed ja aknad
Ärge alarmsüsteemi juures ise
töid teostage, pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Alarm *
Süsteem kaitseb sõidukit varguse ja sissemurdmise eest. Alarmsüsteemil on järgmised funktsioonid :
- välispinna andur
See süsteem kontrollib sõiduki uste avamist.
Alarm hakkab tööle, kui keegi üritab ust,
pakiruumi või mootoriruumi kaant avada.
- mahuandur
See süsteem reageerib mahu muutustele
salongis.
Alarm hakkab tööle, kui keegi purustab akna,
tungib sõidukisse või liigub sõiduki sees.
- äravedamisvastane kaitse
Süsteem kontrollib sõiduki põhja liikumist.
Alarm hakkab tööle, kui sõiduk on üles
tõstetud, paigalt liigutatud või tema pihta on
löödud.
Sissemurdmisvastane funktsioon
See süsteem reageerib oma komponentide
vigastamisele.
Alarm hakkab tööle, kui keegi üritab vigastada
sireeni juhtmeid, kesklukustust või akut.
Sõiduki lukustamine ja täieliku
alarmi sisse lülitamine
Sisse lülitamine
)
Lülitage süüde välja (Režiim OFF, kui
sõidukis on süsteem '' Võtmeta sissepääs
ja käivitamine'').
)
Eemaldage võti süütelukust, kui sõidukis
ei ole süsteemi " Võtmeta sissepääs ja
käivitamine".
)
Väljuge sõidukist ning sulgege kõik uksed
ja mootoriruumi kaas.
)
Vajutage kaugjuhtimispuldil olevale
lukustusnupule või mõne ukse või
pakiruumi nupule, kui sõidukis on süsteem
'' Võtmeta sissepääs ja käivitamine''.
Blokeerimine
Alarmi blokeerimiseks viige läbi üks järgmistest
toimingutest :
)
Vajutage kaugjuhtimispuldil olevale
avamisnupule või mõne ukse või pakiruumi
nupule, kui sõidukis on süsteem '' Võtmeta
sissepääs ja käivitamine''.
)
Lülitage süüde sisse (Režiim ON, kui
sõidukis on süsteem " Võtmeta sissepääs ja
käivitamine").
)
Avage süsteemi aktiveerimise ajal mõni
uks või pakiruum.
Alarm on blokeeritud ; märgutuli A
kustub.
Alarmsüsteemi aktiveeritakse : märgutuli A
vilgub kiiresti ja umbes 20 sekundi jooksul
kostub helisignaal.
Pärast 20 sekundi möödumist on süsteem
aktiivne
. Helisignaal lõppeb ja nupu tuli vilgu
aeglaselt.
*
Sõltuvalt varustusest.
Page 78 of 368
76Uksed ja aknad
Sõiduki lukustamine ja
ainult välispinna anduriga
alarmi sisse lülitamine
Blokeerige mahuandur ja äravedamisvastane
kaitse, et vältida alarmi tahtmatut sisselülitamist
teatud juhtudel, nagu :
- kui autosse on jäetud koduloom,
- kui aken praokile jääb,
- sõiduki pesemisel.
Mahuanduri ja
äravedamisvastase kaitse
blokeerimine
Tõstke klaasipuhasti lüliti uuesti üles ja hoidke
seda umbes kolm sekundit asendis '' MIST
'',
et neid andureid taasaktiveerida; kostub kaks
helisignaali.
)
Lülitage süüde välja ja eemaldage võti
süütelukust (Režiim OFF, kui sõidukis
on süsteem '' Võtmeta sissepääs ja
käivitamine'').
)
Tõstke klaasipuhasti lüliti üles ja hoidke
seda umbes kolm sekundit asendis
'' MIST
''.
)
Kostub üks helisignaal
ja mahuandur ning
äravedamisvastane andur blokeeritakse.
Page 79 of 368
77
2
Uksed ja aknad
Alarmi töölehakkamine
Kui alarm tööle hakkab, siis kostub sireen ja
suunatuled vilguvad umbes 30 sekundi jooksul.
Kogu sireeni töötamise aja jooksul on ekraanil
teade.
Järgmisel süüte sisselülitamisel (Režiim ON,
kui sõidukis on süsteem '' Võtmeta sissepääs
ja käivitamine'') kostub neli helisignaali, mis
tähendab, et alarm on teie äraoleku ajal tööle
hakanud. Süüte sisselülitumisel vilkumine
lõpeb.
Alarmsüsteemi täielik
blokeerimine
)
Lülitage süüde välja (Režiim OFF, kui
sõidukis on süsteem " Võtmeta sissepääs ja
käivitamine").
)
Eemaldage võti süütelukust, kui sõidukis
ei ole süsteemi " Võtmeta sissepääs ja
käivitamine".
)
Avage juhiuks.
)
Viige tuledelüliti asendisse '' OFF
''.
)
Tõmmake klaasipuhasti lülitit enda poole ja
hoidke seda selles asendis.
Umbes kümne sekundi pärast kostub
helisignaal.
)
Kui helisignaal lõppeb, hoidke klaasipuhasti
lülitit edasi samas asendis ja vajutage
kaugjuhtimispuldil olevale avamisnupule. Alarmsüsteemi võib ka täielikult blokeerida.
Selleks toimige järgnevalt :
)
Süsteemi oleku saate teada helisignaalide
ar vu järgi :
Üks signaal : alarmsüsteem on täielikult
blokeeritud.
Kaks signaali : alarmsüsteem on
aktiveeritud.
Iga uus vajutus kaugjuhtimispuldil olevale
avamisnupule muudab süsteemi olekut.
Page 197 of 368
195
7
Praktiline informatsioon
Armatuurlaua kaitsmed
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
)
Võtke kaas lahti ja eemaldage see täielikult
enda poole tõmmates.
Kaitsme N°
Voolutugevus
Kaitstav vooluring
1
*
30 A
Salongi tuulutus.
2
15 A
Pidurituled, lisapidurituli.
3
10 A
Tagumised udutuled.
4
30 A
Esiklaasipuhasti, klaasipesur.
6
20 A
Kesklukustus, elektrilised küljepeeglid.
7
15 A
Autoraadio, telemaatika, USB plokk, käed vabad varustus.
8
7,5 A
Kaugjuhtimispuldiga võti, kliimaseadme ar vuti, näidikuplokk,
elektrilised aknatõstukid, vihma- ja valgusandurid, alarm,
lülitusriba, nupud rooli all.
9
15 A
Salongi ja näidikuploki valgustus.
10
15 A
Ohutuled.
11
15 A
Ta g a k l a a s i p u h a s t i .
12
7,5 A
Näidikuplokk, multifunktsionaalne ekraan, parkimiabi,
istmesoojendus, tagaklaasi soojendus, elektriline katuseluuk,
esitulede kaugjuhtimine.
13
15 A
Sigaretisüütaja, lisaseadmete pistikupesa.
15
20 A
Elektriline katuseluuk.
16
10 A
Küljepeeglid, autoraadio.
Page 199 of 368
197
7
Praktiline informatsioon
Mootoriruumi kaitsmed
Juurdepääs kaitsmetele
)
Võtke kate lahti ja eemaldage see täielikult.
Kaitsme N°
Voolutugevus
Kaitstav vooluring
1
15 A
Esimesed udutuled.
4
10 A
Helisignaal.
5
7,5 A
Generaator.
6
20 A
Tu l e d e p e s u r.
7
10 A
Kliimaseade.
9
20 A
Alarm.
10
15 A
Esiklaasi soojendus.
11
-
Vaba.
12
-
Vaba. Kaitsmekarp asub mootoriruumis (vasakul).
Page 212 of 368
210
Praktiline informatsioon
Lisaseadmed
CITROËN esindustes on saadaval laias valikus originaallisaseadmeid ja -osi.
Need lisaseadmed ja -varustus on kõik edukalt läbinud töökindluse ja tur valisuse testid.
Kõigil need tooted on kohandatud teie sõiduki jaoks ja omavad CITROËN garantiid.
"Mugavus" :
tagurdamisel parkimise abisüsteem ees ja
taga, suitsetamisvarustus, riidepuu peatoe
küljes, termokast, alumiiniumist jalatugi,
kohtvalgusti, spoilerid, rulood...
"Transpordilahendused" :
ilma tööriistadeta eemaldatav kuulpeaga
haagisekonks, katusereelingud, pakiruumi põhi,
pagasitõkked, jalgrattahoidja katusereelingutel,
kanuuhoidja, jäigad katuseboksid, pehmed
katuseboksid, pagasivõrk...
"Stiil" :
16 tollised valuveljed, 18 tollised valuveljed,
kroomitud ukse käepideme liistud,
kroomitud küljepeeglid, esispoiler, harjatud
alumiiniumist salongikaunistused, läikivmustad
salongikaunistused, seisupiduri hoova iluliist,
alumiiniumist käigukanginupp...
"Turvalisus" :
sissemurdmisvastane alarm, ohukolmnurk,
vest, alkomeeter, autoapteek, lumeketid,
rataste libisemisvastased katted, rataste
turvapoldid, lapseistmed, tulekustuti, udutuled,
koeravõre, varastatud sõiduki leidmise
süsteem, koduloomade varustus (tur vavöö,
istmete ja pakiruumi katted, puur)...
"Kaitse" :
põrandamatt * , pakiruumi põrandakate,
porikummid, küljeliistud, ukseläveliistud,
pakiruumi läveliistud, sõiduki kate, kaitseliistud
kaitseraudadel...
Ümberehituskomplektid
"Kaubiku" ümberehituskomplektide abil
saate muuta tavalise sõiduauto kaubikuks ja
vastupidi.
Kui lasete paigaldada haagisekonksu
mujal, kui CITROËN esinduses, tuleb
seda teha vastavalt tootja nõuetele.
*
Pedaalide blokeerumise vältimiseks :
- kontrollige, ka põrandamatt on korralikult
paigas ja kinnitatud,
- ärge kunagi asetage kahte matti üksteise
peale.
Page 339 of 368
.
337 Tähestikuline indeks
ABS ............................................................... 148
ABS ja REF süsteemid ................................. 148
ABS süsteem ................................................ 148
Afficheur du combiné ...................................... 41
Aknatõstukid ................................................... 78
Aku ....................................................... 200, 222
Aku laadimine ...............................................200
Aku pinge .....................................................200
Alarm ............................................................... 75
Apple
® seade ....................................... 284, 308
ASC ............................................................... 150
ASC blokeerimine ......................................... 150
Audio- CD ......................319, 321, 325, 334, 335
Audio-CD süsteem ...313, 319, 321, 325, 334, 335
Audiopistikupesad ................ 104, 282, 329, 330
Audio-telemaatika ................................ 244, 305
Audio-telemaatika süsteem ...... 244, 256, 259, 260,
270, 271, 274, 278, 280, 286, 288, 290, 305
Audio-video ...................................................305
Automaatklaasipuhastid ............................... 142
Automaatkliimaseade ............................... 91, 94
Autoraadiod ..................................244, 256, 259,
260, 270, 271, 274, 278, 280, 286, 288, 290,
294, 305, 317, 319, 321, 325, 327, 334, 335
Autoraadio funktsioon .......... 256, 259, 294, 297
Autoraadio nupud roolil ................. 257, 295, 316
Avamine ....................................................62, 66
AC
D
E
CD MP3 ................................................. 307, 331
CD MP3 mängija ...........307, 325, 331, 334, 335
CD-vahetaja ......................................... 334, 335
”CVT” käigukast .................................... 115, 223
Diiselmootor ................... 215, 217, 218, 232-238
Diisli lisaaine tase ......................................... 221
Dünaamiline stabiilsuskontroll (ASC) ........... 150
Ekraan (autoraadio) ........................... 54, 56, 58
Ekraan näidikuplokis .............. 24, 31, 41- 43, 114
Elektrilised istmed ........................................... 82
Elektrooniline käivitustakistussüsteem .... 71, 112
Elektrooniline pidurdusjõu jaotur (REF) ....... 148
Elektrooniline võti ................................ 66, 67, 69
Esiistmed ............................................. 81, 82, 84
Esiistme käetugi ..............................84, 100, 103
Esiklaasipesur ............................................... 141
Esimene laetuli .............................................. 144
Esimesed udutuled .......................135, 188, 190
Esituled ......................................................... 188
Bensiinimootor ....................... 214, 217, 225 -231
Bluetooth (telefon) ..................247, 249 -253, 310
Bluetooth voogaudio ............................ 332, 333G.P.S. ............................................260, 270, 271
Haagisekonks................................................ 207
Haagise lubatud mass ...........226 -231, 233 -238
Häälkäsklused ....................... 244, 245, 249 -253
Häältuvastusega Bluetooth telefon....... 243 -254
Hands free telefon..................243 -245, 249 -253
Helisignaal .................................................... 147
Hoiatused ........................................................ 25
Hooldusnäidik .................................................44
Hooldusülevaatused .......................................22
Identifitseerimissildid .................................... 241
iPhone .................................................. 284, 308
iPod ...................................................... 284, 308
ISOFIX (kinnituskohad) ................. 170, 172, 174
ISOFIX kinnituskohad ................... 170, 172, 174
ISOFIX lapseistmed ...................... 170, 172, 174
Istmesoojendus ...............................................84
Istmete reguleerimine ............................... 81, 82 Funktsioon Stop Start (Auto Stop Go) .......... 121
B
G
H
I
F
Page 344 of 368
342

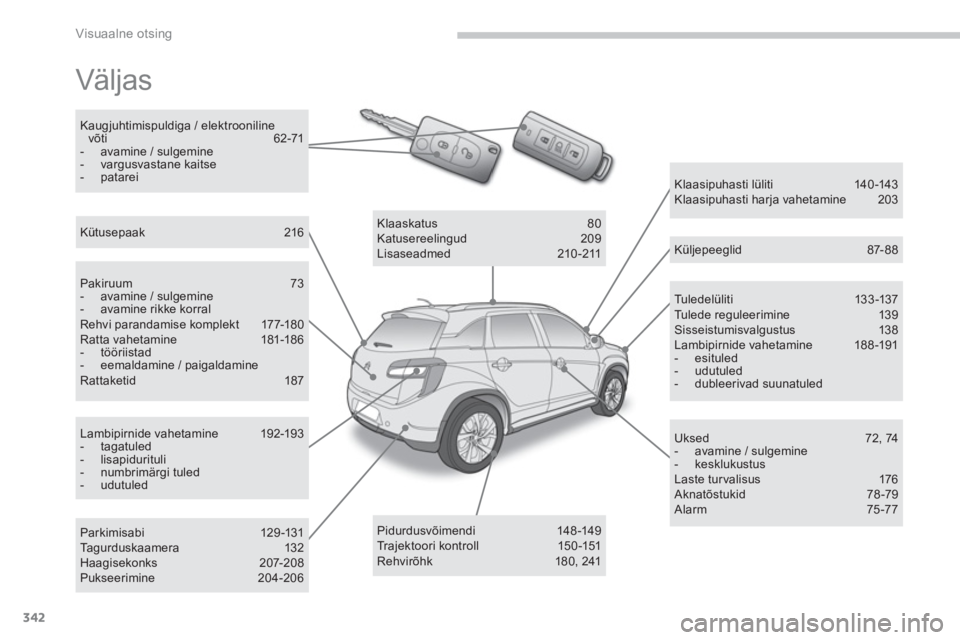

Visuaalne otsing
Väljas
Tuledelüliti 13 3 -137
Tulede reguleerimine 139
Sisseistumisvalgustus 138
Lambipirnide vahetamine 188-191
- esituled
- udutuled
- dubleerivad suunatuled
K laasipuhasti lüliti 140 -143
Klaasipuhasti harja vahetamine 203
Küljepeeglid 87- 88
Uksed 72, 74
- avamine / sulgemine
- kesklukustus
Laste tur valisus 176
Aknatõstukid 78-79
Alarm 75 -77
Klaaskatus 80
Katusereelingud 209
Lisaseadmed 210 -211
Pidurdusvõimendi 148 -149
Trajek toor i kontroll 150 -151
Rehvirõhk 180, 241
Pakiruum 73
- avamine / sulgemine
- avamine rikke korral
Rehvi parandamise komplekt 177-180
Ratta vahetamine 181-186
- tööriistad
- eemaldamine / paigaldamine
Rattaketid 187
Lambipirnide vahetamine 192-193
- tagatuled
- lisapidurituli
- numbrimärgi tuled
- udutuled
Parkimisabi 129 -131
Tagurduskaamera 132
Haagisekonks 207-208
Pukseerimine 204-206
Kütusepaak 216
Kaugjuhtimispuldiga / elektrooniline
võti 62-71
- avamine / sulgemine
- vargusvastane kaitse
- patarei
