Page 121 of 368
119
4
Ajaminen
Hätävapautus
Jos akku on purkautunut tai vaihteenvalitsimen
vapautusmekanismissa on vikaa,
vaihteenvalitsin voi juuttua asentoon P
, vaikka
painaisitkin jarrupolkimen pohjaan asti. Kuitenkin, jos autoa on pakko siirtää, vapauta
vaihteenvalitsin seuraavalla tavalla:
)
Kiristä seisontajarru.
)
Sammuta moottori tar vittaessa.
)
Poista suojus A
kankaalla suojatun
ruuvitaltan avulla.
)
Paina jarrupoljin täysin pohjaan asti.
)
Laita vir ta-avain asentoon ACC
(ACC-tila, jos autossa on Avaaminen ja
käynnistäminen handsfree-toiminnolla
järjestelmä).
)
Laita ruuvitaltta aukkoon.
)
Upota ruuvitalttaa aukkoon ja siirrä
samalla vaihteenvalitsin asentoon N
.
Ota ehdottomasti yhteyttä
valtuutettuun CITROËN -korjaamoon
tai valtuutettuun korjaamoon
järjestelmän tarkastamiseksi
.
Page 122 of 368

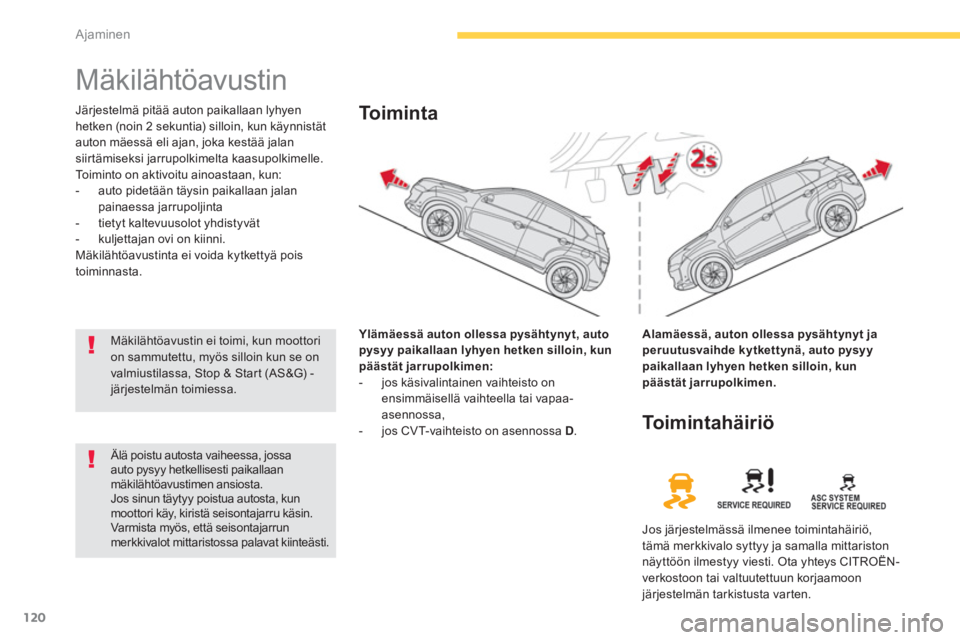

120
Ajaminen
Mäkilähtöavustin
Järjestelmä pitää auton paikallaan lyhyen
hetken (noin 2 sekuntia) silloin, kun käynnistät
auton mäessä eli ajan, joka kestää jalan
siirtämiseksi jarrupolkimelta kaasupolkimelle.
Toiminto on aktivoitu ainoastaan, kun:
- auto pidetään täysin paikallaan jalan
painaessa jarrupoljinta
- tietyt kaltevuusolot yhdistyvät
- kuljettajan ovi on kiinni.
Mäkilähtöavustinta ei voida kytkettyä pois
toiminnasta.
Ylämäessä auton ollessa pysähtynyt, auto
pysyy paikallaan lyhyen hetken silloin, kun
päästät jarrupolkimen:
- jos käsivalintainen vaihteisto on
ensimmäisellä vaihteella tai vapaa-
asennossa,
- jos CVT-vaihteisto on asennossa D
.
To i m i n t a
Alamäessä, auton ollessa pysähtynyt ja
peruutusvaihde kytkettynä, auto pysyy
paikallaan lyhyen hetken silloin, kun
päästät jarrupolkimen.
Älä poistu autosta vaiheessa, jossa
auto pysyy hetkellisesti paikallaan
mäkilähtöavustimen ansiosta.
Jos sinun täytyy poistua autosta, kun
moottori käy, kiristä seisontajarru käsin.
Varmista myös, että seisontajarrun
merkkivalot mittaristossa palavat kiinteästi.
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö,
tämä merkkivalo syttyy ja samalla mittariston
näyttöön ilmestyy viesti. Ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon
järjestelmän tarkistusta varten.
Mäkilähtöavustin ei toimi, kun moottori
on sammutettu, myös silloin kun se on
valmiustilassa, Stop & Start (AS&G) -
järjestelmän toimiessa.
Page 123 of 368

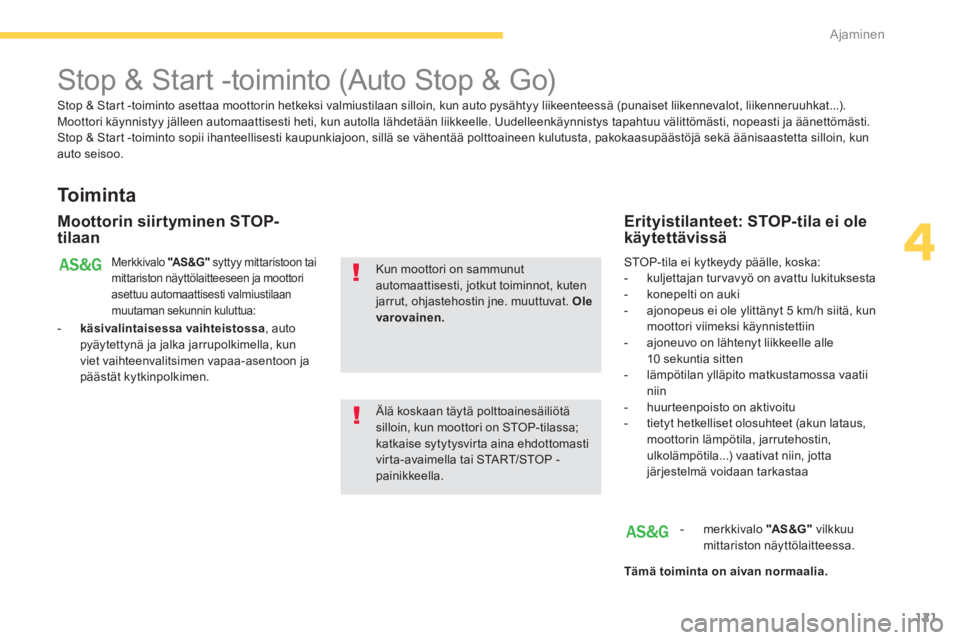

121
4
Ajaminen
Stop & Start -toiminto (Auto Stop & Go)
To i m i n t a
Moottorin siirtyminen STOP-
tilaan
Merkkivalo "AS &G"
syttyy mittaristoon tai
mittariston näyttölaitteeseen ja moottori
asettuu automaattisesti valmiustilaan
muutaman sekunnin kuluttua:
- käsivalintaisessa vaihteistossa
, auto
pyäytettynä ja jalka jarrupolkimella, kun
viet vaihteenvalitsimen vapaa-asentoon ja
päästät kytkinpolkimen.
Älä koskaan täytä polttoainesäiliötä
silloin, kun moottori on STOP-tilassa;
katkaise sytytysvirta aina ehdottomasti
virta-avaimella tai START/STOP -
painikkeella.
Kun moottori on sammunut
automaattisesti, jotkut toiminnot, kuten
jarrut, ohjastehostin jne. muuttuvat. Ole
varovainen.
Erityistilanteet: STOP-tila ei ole
käytettävissä
STOP-tila ei kytkeydy päälle, koska:
- kuljettajan turvavyö on avattu lukituksesta
- konepelti on auki
- ajonopeus ei ole ylittänyt 5 km/h siitä, kun
moottori viimeksi käynnistettiin
- ajoneuvo on lähtenyt liikkeelle alle
10 sekuntia sitten
- lämpötilan ylläpito matkustamossa vaatii
niin
- huurteenpoisto on aktivoitu
- tietyt hetkelliset olosuhteet (akun lataus,
moottorin lämpötila, jarrutehostin,
ulkolämpötila...) vaativat niin, jotta
järjestelmä voidaan tarkastaa
- merkkivalo "AS &G"
vilkkuu
mittariston näyttölaitteessa.
Tämä toiminta on aivan normaalia.
Stop & Start -toiminto asettaa moottorin hetkeksi valmiustilaan silloin, kun auto pysähtyy liikeenteessä (punaiset liikennevalot, liikenneruuhkat...).
Moottori käynnistyy jälleen automaattisesti heti, kun autolla lähdetään liikkeelle. Uudelleenkäynnistys tapahtuu välittömästi, nopeasti ja äänettömästi.
Stop & Start -toiminto sopii ihanteellisesti kaupunkiajoon, sillä se vähentää polttoaineen kulutusta, pakokaasupäästöjä sekä äänisaastetta silloin, kun
auto seisoo.
Page 124 of 368

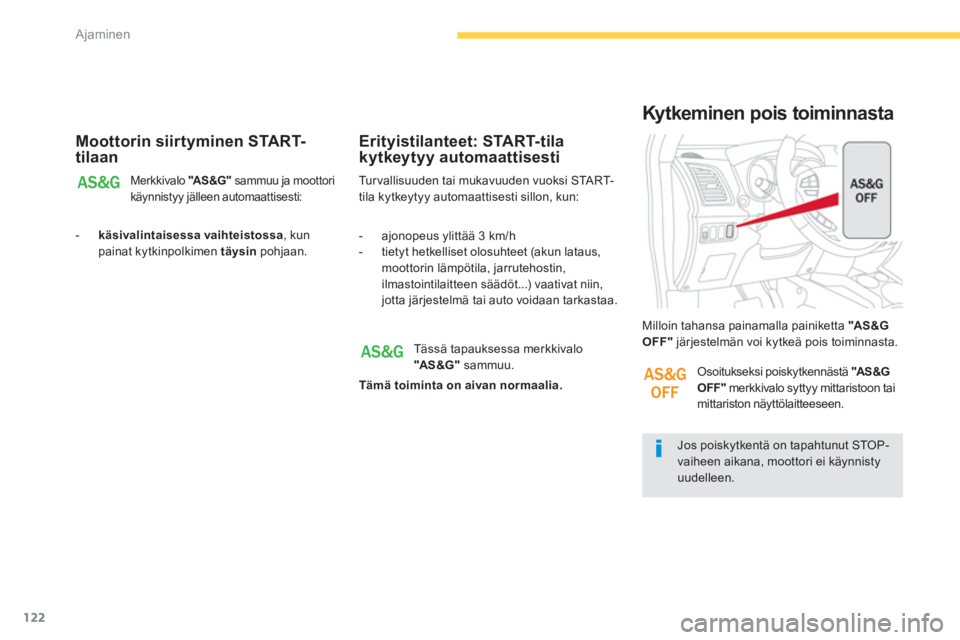

122
Ajaminen
Moottorin siirtyminen START-
tilaan
Merkkivalo "AS &G"
sammuu ja moottori
käynnistyy jälleen automaattisesti:
- käsivalintaisessa vaihteistossa
, kun
painat kytkinpolkimen täysin
pohjaan.
Turvallisuuden tai mukavuuden vuoksi START-
tila kytkeytyy automaattisesti sillon, kun:
Erityistilanteet: START-tila
kytkeytyy automaattisesti
- ajonopeus ylittää 3 km/h
- tietyt hetkelliset olosuhteet (akun lataus,
moottorin lämpötila, jarrutehostin,
ilmastointilaitteen säädöt...) vaativat niin,
jotta järjestelmä tai auto voidaan tarkastaa.
Jos poiskytkentä on tapahtunut STOP-
vaiheen aikana, moottori ei käynnisty
uudelleen. Milloin tahansa painamalla painiketta "AS &G
OFF"
järjestelmän voi kytkeä pois toiminnasta.
Kytkeminen pois toiminnasta
Tässä tapauksessa merkkivalo
"AS &G"
sammuu.
Tämä toiminta on aivan normaalia.
Osoitukseksi poiskytkennästä "
AS&G
OFF
"
merkkivalo syttyy mittaristoon tai
mittariston näyttölaitteeseen.
Page 125 of 368
123
4
Ajaminen
Järjestelmä aktivoituu uudelleen
automaattisesti aina, kun moottori
käynnistetään avaimella tai
START/STOP-painikkeella.
Kytkeminen uudelleen toimintaan
Paina uudelleen painiketta "AS &G O FF "
.
Järjestelmä on jälleen aktiivinen; "
AS&G OFF
"
merkkivalo sammuu mittaristosta tai mittariston
näyttölaitteesta.
Toimintahäiriö
Mikäli järjestelmässä ilmenee toimintahäiriö,
"AS &G O FF "
merkkivalo vilkkuu mittaristossa
tai mittariston näyttölaitteessa ja järjestelmä
lakkaa toimimasta.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla. Toimiakseen järjestelmä vaatii
korkealaatuisen akun, jossa on
erityisominaisuudet (suositellut akut
saatavilla CITROËN-verkostolta tai
valtuutetulta korjaamolta).
Mikäli asennetaan akku, jota CITROËN ei
suosittele, on järjestelmä vaarassa joutua
epäkuntoon.
Huolto
"Auto Stop & Go" järjestelmässä
käytetään korkealaatuista teknologiaa.
Kaikki tämäntyyppiselle akulle tehtävät
toimenpiteet on ehdottomasti annettava
CITROËN-verkoston tai valtuutetun
korjaamon tehtäväksi.
Mikäli STOP-tilassa on toimintahäiriö, on
mahdollista, että auto pysähtyy. Seuraavat
merkkivalot syttyvät mittaristoon tai mittariston
näyttölaitteeseen.
Sytytysvirta on katkaistava, jonka jälkeen auto
on käynnistettävä avaimella tai START/STOP -
painikkeella.
Page 126 of 368

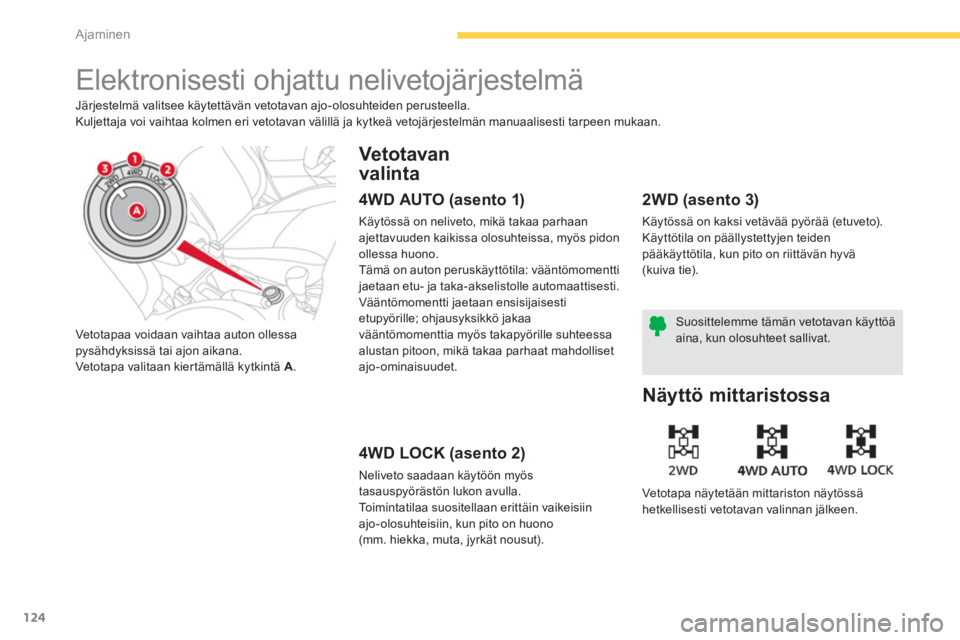

124
Ajaminen
Elektronisesti ohjattu nelivetojärjestelmä
Järjestelmä valitsee käytettävän vetotavan ajo-olosuhteiden perusteella.
Kuljettaja voi vaihtaa kolmen eri vetotavan välillä ja kytkeä vetojärjestelmän manuaalisesti tarpeen mukaan.
Vetotapaa voidaan vaihtaa auton ollessa
pysähdyksissä tai ajon aikana.
Vetotapa valitaan kiertämällä kytkintä A
.
Vetot avan
valinta
4WD AUTO (asento 1)
Käytössä on neliveto, mikä takaa parhaan
ajettavuuden kaikissa olosuhteissa, myös pidon
ollessa huono.
Tämä on auton peruskäyttötila: vääntömomentti
jaetaan etu- ja taka-akselistolle automaattisesti.
Vääntömomentti jaetaan ensisijaisesti
etupyörille; ohjausyksikkö jakaa
vääntömomenttia myös takapyörille suhteessa
alustan pitoon, mikä takaa parhaat mahdolliset
ajo-ominaisuudet.
4WD LOCK (asento 2)
Neliveto saadaan käytöön myös
tasauspyörästön lukon avulla.
Toimintatilaa suositellaan erittäin vaikeisiin
ajo-olosuhteisiin, kun pito on huono
(mm. hiekka, muta, jyrkät nousut).
2WD (asento 3)
Käytössä on kaksi vetävää pyörää (etuveto).
Käyttötila on päällystettyjen teiden
pääkäyttötila, kun pito on riittävän hyvä
(kuiva tie).
Näyttö mittaristossa
Vetotapa näytetään mittariston näytössä
hetkellisesti vetotavan valinnan jälkeen. Suosittelemme tämän vetotavan käyttöä
aina, kun olosuhteet sallivat.
Page 127 of 368

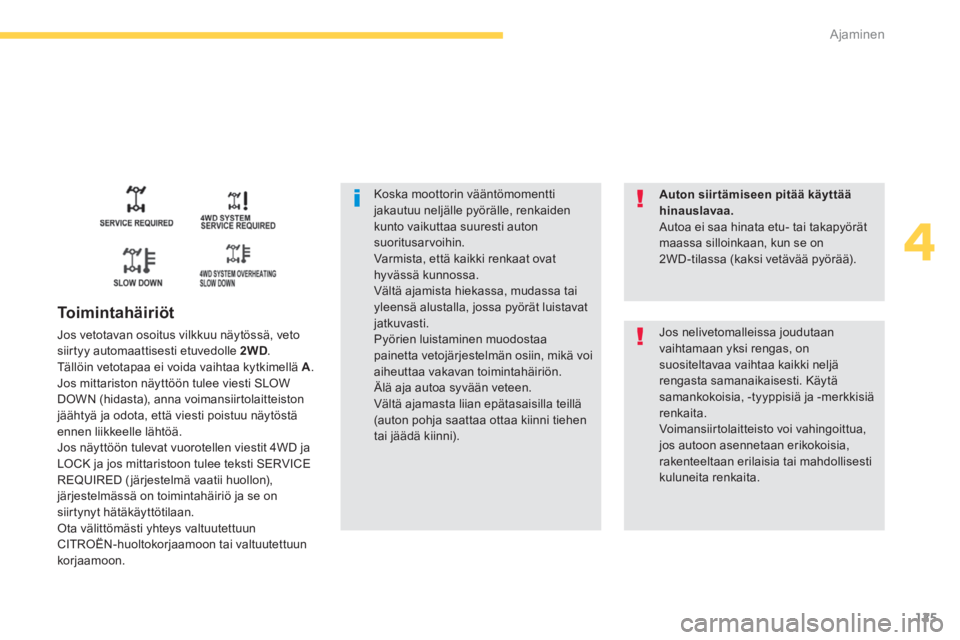

125
4
Ajaminen
Koska moottorin vääntömomentti
jakautuu neljälle pyörälle, renkaiden
kunto vaikuttaa suuresti auton
suoritusarvoihin.
Varmista, että kaikki renkaat ovat
hyvässä kunnossa.
Vältä ajamista hiekassa, mudassa tai
yleensä alustalla, jossa pyörät luistavat
jatkuvasti.
Pyörien luistaminen muodostaa
painetta vetojärjestelmän osiin, mikä voi
aiheuttaa vakavan toimintahäiriön.
Älä aja autoa syvään veteen.
Vältä ajamasta liian epätasaisilla teillä
(auton pohja saattaa ottaa kiinni tiehen
tai jäädä kiinni).
Toimintahäiriöt
Jos vetotavan osoitus vilkkuu näytössä, veto
siirtyy automaattisesti etuvedolle 2WD
.
Tällöin vetotapaa ei voida vaihtaa kytkimellä A
.
Jos mittariston näyttöön tulee viesti SLOW
DOWN (hidasta), anna voimansiirtolaitteiston
jäähtyä ja odota, että viesti poistuu näytöstä
ennen liikkeelle lähtöä.
Jos näyttöön tulevat vuorotellen viestit 4WD ja
LOCK ja jos mittaristoon tulee teksti SERVICE
REQUIRED ( järjestelmä vaatii huollon),
järjestelmässä on toimintahäiriö ja se on
siirtynyt hätäkäyttötilaan.
Ota välittömästi yhteys valtuutettuun
CITROËN-huoltokorjaamoon tai valtuutettuun
korjaamoon.
Auton siir tämiseen pitää käyttää
hinauslavaa
.
Autoa ei saa hinata etu- tai takapyörät
maassa silloinkaan, kun se on
2WD-tilassa (kaksi vetävää pyörää).
Jos nelivetomalleissa joudutaan
vaihtamaan yksi rengas, on
suositeltavaa vaihtaa kaikki neljä
rengasta samanaikaisesti. Käytä
samankokoisia, -tyyppisiä ja -merkkisiä
renkaita.
Voimansiirtolaitteisto voi vahingoittua,
jos autoon asennetaan erikokoisia,
rakenteeltaan erilaisia tai mahdollisesti
kuluneita renkaita.
Page 128 of 368

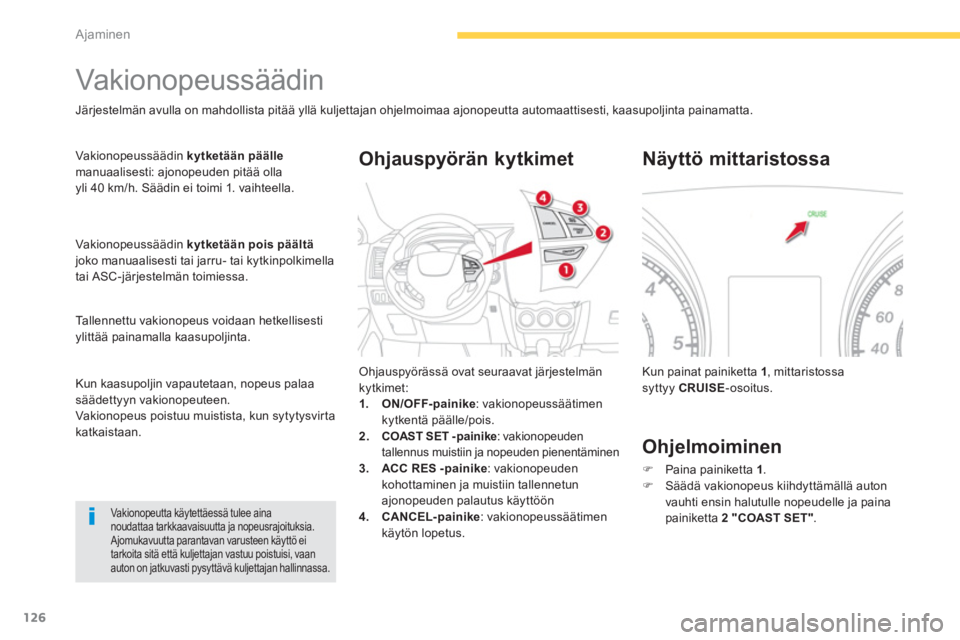

126
Ajaminen
Vakionopeussäädin
Järjestelmän avulla on mahdollista pitää yllä kuljettajan ohjelmoimaa ajonopeutta automaattisesti, kaasupoljinta painamatta.
Vakionopeussäädin kytketään päälle
manuaalisesti: ajonopeuden pitää olla
yli 40 km/h. Säädin ei toimi 1. vaihteella.
Vakionopeussäädin kytketään pois päältä
joko manuaalisesti tai jarru- tai kytkinpolkimella
tai ASC-järjestelmän toimiessa.
Tallennettu vakionopeus voidaan hetkellisesti
ylittää painamalla kaasupoljinta.
Vakionopeutta käytettäessä tulee aina
noudattaa tarkkaavaisuutta ja nopeusrajoituksia.
Ajomukavuutta parantavan varusteen käyttö ei
tarkoita sitä että kuljettajan vastuu poistuisi, vaan
auton on jatkuvasti pysyttävä kuljettajan hallinnassa.
Ohjauspyörässä ovat seuraavat järjestelmän
kytkimet:
1.
ON/OFF-painike
: vakionopeussäätimen
kytkentä päälle/pois.
2.
COAST SET -painike
: vakionopeuden
tallennus muistiin ja nopeuden pienentäminen
3.
ACC RES -painike
: vakionopeuden
kohottaminen ja muistiin tallennetun
ajonopeuden palautus käyttöön
4.
CANCEL-painike
: vakionopeussäätimen
käytön lopetus.
Ohjauspyörän kytkimet
Kun painat painiketta 1
, mittaristossa
syttyy CRUISE
-osoitus.
Näyttö mittaristossa
Ohjelmoiminen
)
Paina painiketta 1
.
)
Säädä vakionopeus kiihdyttämällä auton
vauhti ensin halutulle nopeudelle ja paina
painiketta 2 "COAST SET
"
.
Kun kaasupoljin vapautetaan, nopeus palaa
säädettyyn vakionopeuteen.
Vakionopeus poistuu muistista, kun sytytysvirta
katkaistaan.
Page 129 of 368

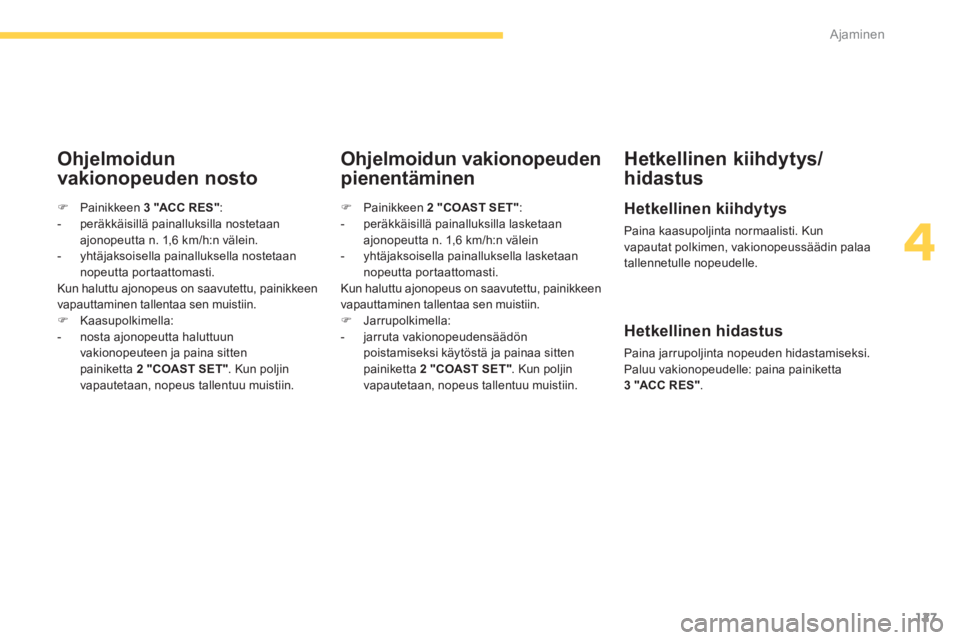

127
4
Ajaminen
Ohjelmoidun
vakionopeuden nosto
Ohjelmoidun vakionopeuden
pienentäminen
Hetkellinen kiihdytys/
hidastus
Hetkellinen kiihdytys
Paina kaasupoljinta normaalisti. Kun
vapautat polkimen, vakionopeussäädin palaa
tallennetulle nopeudelle.
)
Painikkeen 2 "COAST SET"
:
- peräkkäisillä painalluksilla lasketaan
ajonopeutta n. 1,6 km/h:n välein
- yhtäjaksoisella painalluksella lasketaan
nopeutta portaattomasti.
Kun haluttu ajonopeus on saavutettu, painikkeen
vapauttaminen tallentaa sen muistiin.
)
Jarrupolkimella:
- jarruta vakionopeudensäädön
poistamiseksi käytöstä ja painaa sitten
painiketta 2 "COAST SET"
. Kun poljin
vapautetaan, nopeus tallentuu muistiin.
)
Painikkeen 3 "ACC RES"
:
- peräkkäisillä painalluksilla nostetaan
ajonopeutta n. 1,6 km/h:n välein.
- yhtäjaksoisella painalluksella nostetaan
nopeutta portaattomasti.
Kun haluttu ajonopeus on saavutettu, painikkeen
vapauttaminen tallentaa sen muistiin.
)
Kaasupolkimella:
- nosta ajonopeutta haluttuun
vakionopeuteen ja paina sitten
painiketta 2 "COAST SET"
. Kun poljin
vapautetaan, nopeus tallentuu muistiin.
Hetkellinen hidastus
Paina jarrupoljinta nopeuden hidastamiseksi.
Paluu vakionopeudelle: paina painiketta
3
"ACC R ES "
.

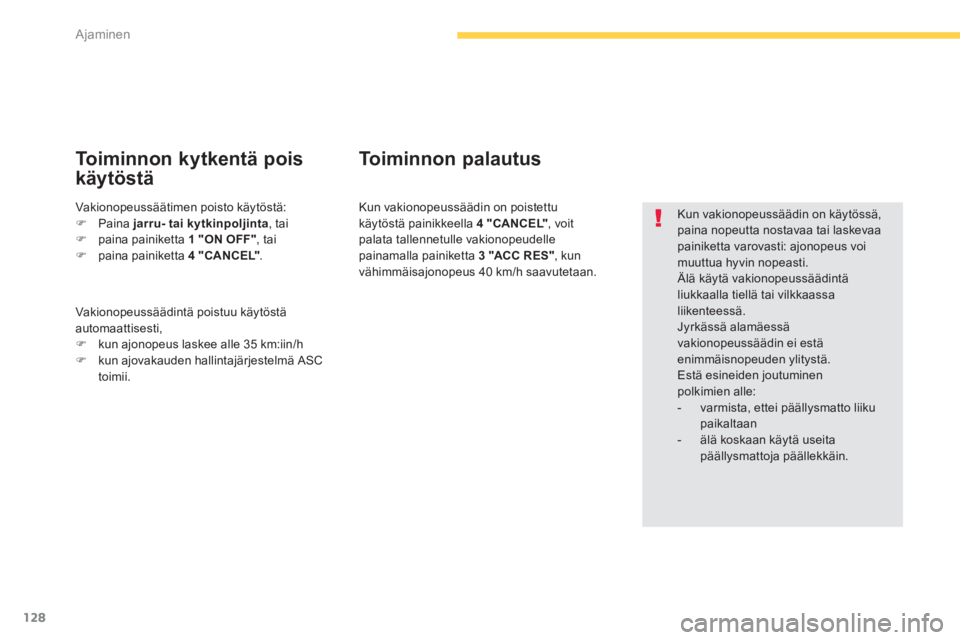

Page 130 of 368
128
Ajaminen
Kun vakionopeussäädin on käytössä,
paina nopeutta nostavaa tai laskevaa
painiketta varovasti: ajonopeus voi
muuttua hyvin nopeasti.
Älä käytä vakionopeussäädintä
liukkaalla tiellä tai vilkkaassa
liikenteessä.
Jyrkässä alamäessä
vakionopeussäädin ei estä
enimmäisnopeuden ylitystä.
Estä esineiden joutuminen
polkimien alle:
- varmista, ettei päällysmatto liiku
paikaltaan
- älä koskaan käytä useita
päällysmattoja päällekkäin.
Vakionopeussäätimen poisto käytöstä:
)
Paina jarru- tai kytkinpoljinta
, tai
)
paina painiketta 1 "ON OFF"
, tai
)
paina painiketta 4 "CANCEL"
.
Toiminnon kytkentä pois
käytöstä
Toiminnon palautus
Kun vakionopeussäädin on poistettu
käytöstä painikkeella 4 "CANCEL"
, voit
palata tallennetulle vakionopeudelle
painamalla painiketta 3
"ACC R ES "
, kun
vähimmäisajonopeus 40 km/h saavutetaan.
Vakionopeussäädintä poistuu käytöstä
automaattisesti,
)
kun ajonopeus laskee alle 35 km:iin/h
)
kun ajovakauden hallintajärjestelmä ASC
toimii.
