CITROEN C4 AIRCROSS 2014 Omistajan Käsikirjat (in Finnish)

1
39
Ajonhallinta


Näyttölaite 1



Näyttölaite 2



Syy



Korjaus -Toimenpiteet



Huomioitavaa

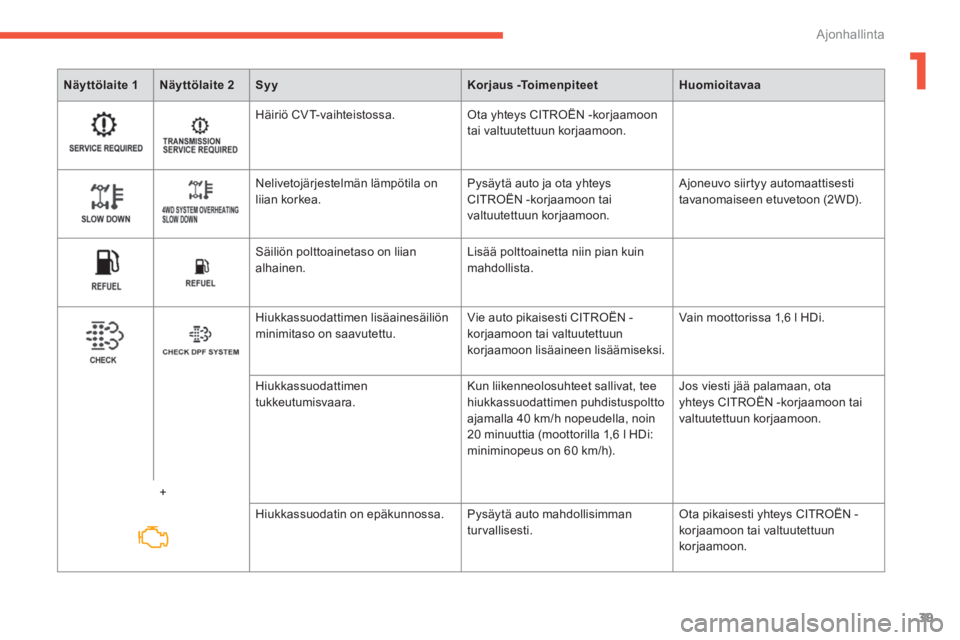

Häiriö CVT-vaihteistossa. Ota yhteys CITROËN -korjaamoon
tai valtuutettuun korjaamoon.

Nelivetojärjestelmän lämpötila on
liian korkea. Pysäytä auto ja ota yhteys
CITROËN -korjaamoon tai
valtuutettuun korjaamoon. Ajoneuvo siirtyy automaattisesti
tavanomaiseen etuvetoon (2WD).

Säiliön polttoainetaso on liian
alhainen. Lisää polttoainetta niin pian kuin
mahdollista.






Hiukkassuodattimen lisäainesäiliön
minimitaso on saavutettu. Vie auto pikaisesti CITROËN -
korjaamoon tai valtuutettuun
korjaamoon lisäaineen lisäämiseksi. Vain moottorissa 1,6 l HDi.




+ Hiukkassuodattimen
tukkeutumisvaara. Kun liikenneolosuhteet sallivat, tee
hiukkassuodattimen puhdistuspoltto
ajamalla 40 km/h nopeudella, noin
20 minuuttia (moottorilla 1,6 l HDi:
miniminopeus on 60 km/h). Jos viesti jää palamaan, ota
yhteys CITROËN -korjaamoon tai
valtuutettuun korjaamoon.

Hiukkassuodatin on epäkunnossa. Pysäytä auto mahdollisimman
turvallisesti. Ota pikaisesti yhteys CITROËN -
korjaamoon tai valtuutettuun
korjaamoon.

40
Ajonhallinta


Näyttölaite 1



Näyttölaite 2



Syy



Korjaus -Toimenpiteet



Huomioitavaa

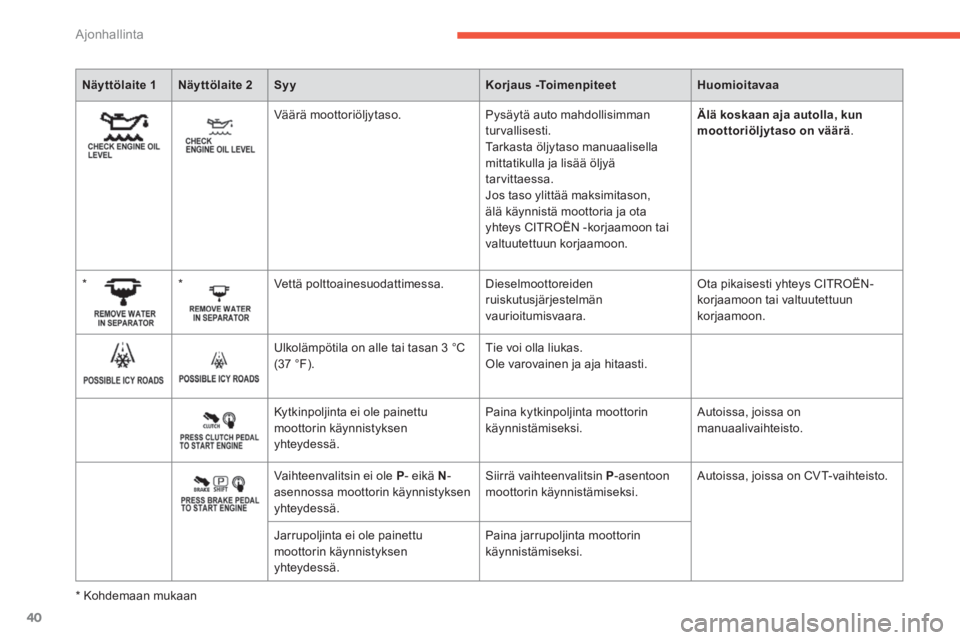

Väärä moottoriöljytaso. Pysäytä auto mahdollisimman
turvallisesti.
Tarkasta öljytaso manuaalisella
mittatikulla ja lisää öljyä
tarvittaessa.
Jos taso ylittää maksimitason,
älä käynnistä moottoria ja ota
yhteys CITROËN -korjaamoon tai
valtuutettuun korjaamoon.
Älä koskaan aja autolla, kun
moottoriöljytaso on väärä
.


*


*
Vettä polttoainesuodattimessa. Dieselmoottoreiden
ruiskutusjärjestelmän
vaurioitumisvaara. Ota pikaisesti yhteys CITROËN-
korjaamoon tai valtuutettuun
korjaamoon.

Ulkolämpötila on alle tai tasan 3 °C
(37 °F). Tie voi olla liukas.
Ole varovainen ja aja hitaasti.


Kytkinpoljinta ei ole painettu
moottorin käynnistyksen
yhteydessä. Paina kytkinpoljinta moottorin
käynnistämiseksi. Autoissa, joissa on
manuaalivaihteisto.

Vaihteenvalitsin ei ole P
- eikä N
-
asennossa moottorin käynnistyksen
yhteydessä. Siirrä vaihteenvalitsin P
-asentoon
moottorin käynnistämiseksi. Autoissa, joissa on CVT-vaihteisto.


Jarrupoljinta ei ole painettu
moottorin käynnistyksen
yhteydessä. Paina jarrupoljinta moottorin
käynnistämiseksi.

*
Kohdemaan mukaan

1
41
Ajonhallinta


Näyttölaite 1



Näyttölaite 2



Laite



Huomioitavaa

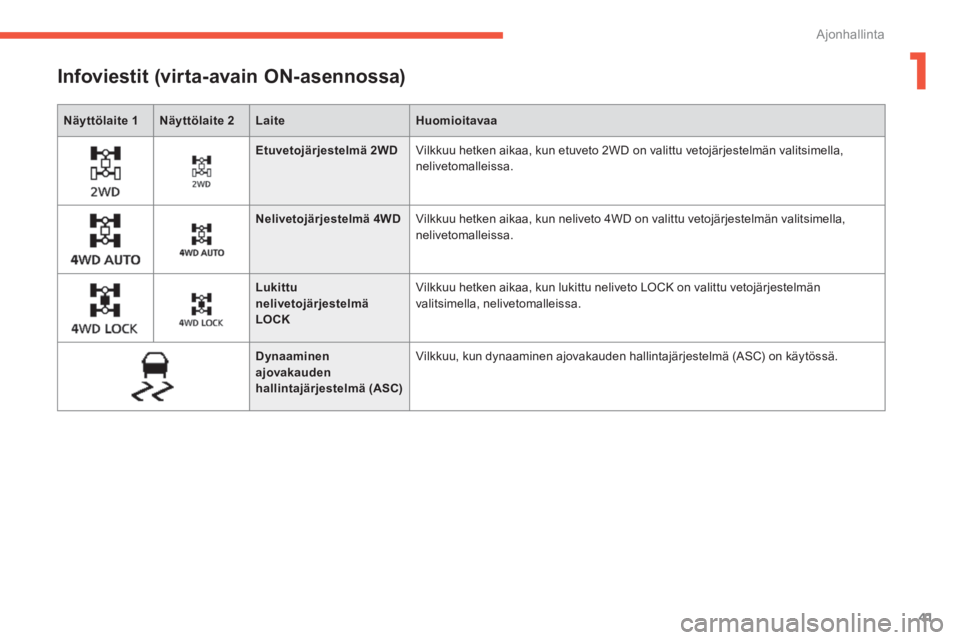

Infoviestit (virta-avain ON-asennossa)






Etuvetojärjestelmä 2WD

Vilkkuu hetken aikaa, kun etuveto 2WD on valittu vetojärjestelmän valitsimella,
nelivetomalleissa .






Nelivetojärjestelmä 4WD

Vilkkuu hetken aikaa, kun neliveto 4WD on valittu vetojärjestelmän valitsimella,
nelivetomalleissa .






Lukittu
nelivetojärjestelmä
LOCK

Vilkkuu hetken aikaa, kun lukittu neliveto LOCK on valittu vetojärjestelmän
valitsimella, nelivetomalleissa .




Dynaaminen
ajovakauden
hallintajärjestelmä
(ASC)

Vilkkuu, kun dynaaminen ajovakauden hallintajärjestelmä (ASC) on käytössä.

42
Ajonhallinta


Näyttölaite 1



Näyttölaite 2



Laite



Syy



Huomioitavaa



Korjaus -Toimenpiteet








Ennakoivat viestit






Huoltomittari

Muistuttaa, että
huoltoajankohta on ohitettu. Tulee hetkeksi näyttöön, kun
sytytysvirta kytketään. Ota yhteyttä CITROËN -
merkkikorjaamoon tai
valtuutettuun korjaamoon.





Ta u k o m u i s t u t i n

Muistuttaa kuljettajaa
lepotauosta. Osoitus tulee näyttöön, kun
autolla on ajettu kuljettajan
määrittelemä aika.
Merkkiääni kuuluu kolme
kertaa peräkkäin, ja tämän
jälkeen se toistuu viiden
minuutin välein, kunnes auto
pysäytetään. Ajon aikana kannattaa pitää
taukoja noin kahden tunnin
välein.

1
43
Ajonhallinta






Ajotietokone

Kun sytytysvirta on kytketty, jokainen INFO
-
painikkeen painallus vierittää seuraavat tiedot
peräkkäin:


- kokonaismatkamittari ja osamatkamittari A ,

- kokonaismatkamittari ja osamatkamittari B ,

- huoltomittari ,

- jäähdytysnesteen lämpötila ,

- ajomatka jäljellä olevalla polttoaineella ,

- keskikulutus

- keskinopeus

- hetkellinen kulutus

- säätövalikko

- mahdolliset varoitusviestit.



Tietojen näyttö





Matkamittari

Kokonaismatkamittari mittaa ajoneuvon
käyttöaikana ajetun kokonaismatkan.
Kokonaiskilometrilukema
tulee näytön alareunaan.







Osamatkamittari
(reitti A tai B)

Nollaaminen

Kun virta on kytketty ja toinen reiteistä A
tai B

on näytöllä, paina painiketta INFO
vähintään
2 sekuntia. Vain näytössä oleva reitti nollautuu.


Reitit osoittavat ajetun
matkan siitä lähtien, kun
mittari on viimeksi nollattu.
Paina painiketta INFO

niin saat haluamasi reitin
näyttöön.

44
Ajonhallinta

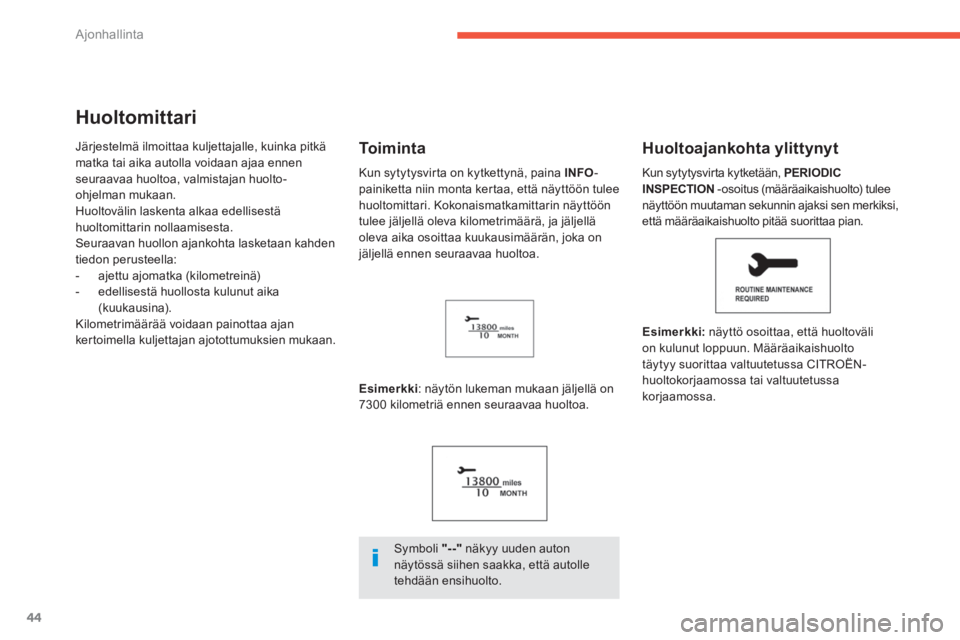

Huoltomittari

Järjestelmä ilmoittaa kuljettajalle, kuinka pitkä
matka tai aika autolla voidaan ajaa ennen
seuraavaa huoltoa, valmistajan huolto-
ohjelman mukaan.
Huoltovälin laskenta alkaa edellisestä
huoltomittarin nollaamisesta.
Seuraavan huollon ajankohta lasketaan kahden
tiedon perusteella:


- ajettu ajomatka (kilometreinä)

- edellisestä huollosta kulunut aika
(kuukausina).
Kilometrimäärää voidaan painottaa ajan
kertoimella kuljettajan ajotottumuksien mukaan.
Esimerkki
: näytön lukeman mukaan jäljellä on
7300 kilometriä ennen seuraavaa huoltoa.
Huoltoajankohta ylittynyt


Esimerkki:
näyttö osoittaa, että huoltoväli
on kulunut loppuun. Määräaikaishuolto
täytyy suorittaa valtuutetussa CITROËN-
huoltokorjaamossa tai valtuutetussa
korjaamossa.


To i m i n t a

Symboli "--"
näkyy uuden auton
näytössä siihen saakka, että autolle
tehdään ensihuolto. Kun sytytysvirta kytketään, PERIODIC
INSPECTION
-osoitus (määräaikaishuolto) tulee
näyttöön muutaman sekunnin ajaksi sen merkiksi,
että määräaikaishuolto pitää suorittaa pian. Kun sytytysvirta on kytkettynä, paina INFO
-
painiketta niin monta kertaa, että näyttöön tulee
huoltomittari. Kokonaismatkamittarin näyttöön
tulee jäljellä oleva kilometrimäärä, ja jäljellä
oleva aika osoittaa kuukausimäärän, joka on
jäljellä ennen seuraavaa huoltoa.

1
45
Ajonhallinta

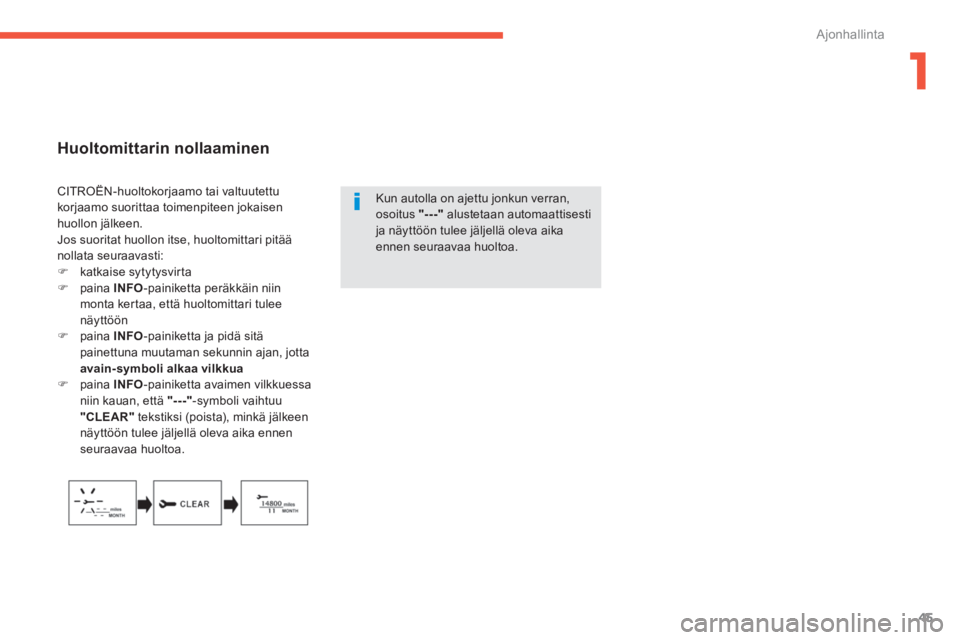

Huoltomittarin nollaaminen


Kun autolla on ajettu jonkun verran,
osoitus "---"
alustetaan automaattisesti
ja näyttöön tulee jäljellä oleva aika
ennen seuraavaa huoltoa.
CITROËN-huoltokorjaamo tai valtuutettu
korjaamo suorittaa toimenpiteen jokaisen
huollon jälkeen.
Jos suoritat huollon itse, huoltomittari pitää
nollata seuraavasti:


)
katkaise sytytysvirta

)
paina INFO
-painiketta peräkkäin niin
monta kertaa, että huoltomittari tulee
näyttöön

)
paina INFO
-painiketta ja pidä sitä
painettuna muutaman sekunnin ajan, jotta
avain-symboli alkaa vilkkua


)
paina INFO
-painiketta avaimen vilkkuessa
niin kauan, että "---"
-symboli vaihtuu
"CLEAR"
tekstiksi (poista), minkä jälkeen
näyttöön tulee jäljellä oleva aika ennen
seuraavaa huoltoa.

46
Ajonhallinta
Kun moottori käy, mittari
osoittaa jäähdytysnesteen
lämpötilan.






To i m i n t a m a t k a


Kun moottori käy
, osoitus
ilmoittaa ajokilometrimäärän,
joka voidaan ajaa jäljellä
olevalla polttoaineella.
Määrä on laskettu
edellisten ajokilometrien
keskikulutuksen perusteella.
Tämä lukema voi vaihdella, jos ajotapa
tai tietyyppi muuttuu, koska hetkellinen
kulutus vaihtelee silloin.
Jos polttoainetta lisätään vain muutama
litra, näyttöön tulee virheellinen
lukema. Polttoainesäiliö pitää täyttää
mahdollisimman pian.










Jäähdytysnesteen
lämpötilamittari
Jos osoitus lähestyy kriittistä
tasoa oikeassa
laidassa, lämpötila on liian korkea.
Symboli vilkkuu, kun moottori alkaa
ylikuumentua.


Auto on pysäytettävä mahdollisimman pian
turvalliseen paikkaan
.

Odota muutaman minuutin ajan ennen
moottorin sammuttamista
. Kun ajomatkaa on jäljellä alle 50 kilometriä
,
näyttöön tulevat katkoviivat.
Lisää polttoainetta heti kun se on mahdollista.
Jäljellä oleva ajomatka päivittyy tällöin.

Odota, että moottori jäähtyy, ennen
kuin lisäät jäähdytysnestettä.
Jäähdytysjärjestelmä on paineistettu.
Kierrä korkkia ensin tur vallisuussyistä
kahden kierroksen verran auki, jotta
paine laskee.
Kun paine on laskenut, poista tulppa
ja lisää jäähdytysnestettä tar vittaessa
tasoon saakka.
Mene CITROËN -merkkikorjaamoon tai
valtuutettu korjaamo.

Kun akkukaapelit irrotetaan, edelliset
kulutustiedot poistetaan muistista.
Näyttöön tuleva lukema on tällöin
ainoastaan summittainen arvio.

1
47
Ajonhallinta

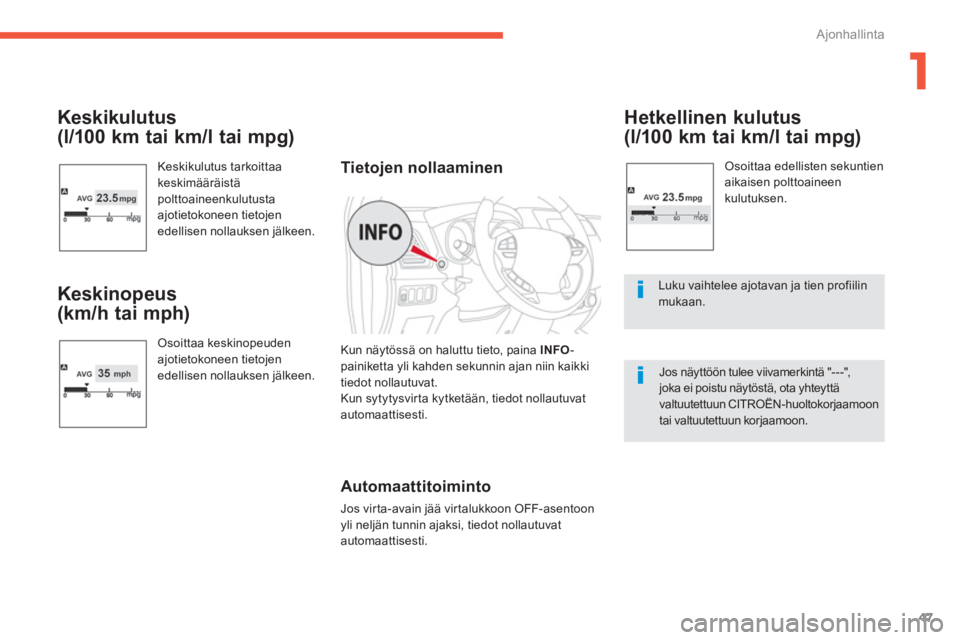

Keskikulutus
(l/100 km tai km/l tai mpg)
Keskikulutus tarkoittaa
keskimääräistä
polttoaineenkulutusta
ajotietokoneen tietojen
edellisen nollauksen jälkeen.


Keskinopeus
(km/h tai mph)
Osoittaa keskinopeuden
ajotietokoneen tietojen
edellisen nollauksen jälkeen.


Hetkellinen kulutus
(l/100 km tai km/l tai mpg)
Osoittaa edellisten sekuntien
aikaisen polttoaineen
kulutuksen.

Luku vaihtelee ajotavan ja tien profiilin
mukaan.

Jos näyttöön tulee viivamerkintä "- - -",
joka ei poistu näytöstä, ota yhteyttä
valtuutettuun CITROËN-huoltokorjaamoon
tai valtuutettuun korjaamoon.



Tietojen nollaaminen

Kun näytössä on haluttu tieto, paina INFO
-
painiketta yli kahden sekunnin ajan niin kaikki
tiedot nollautuvat.
Kun sytytysvirta kytketään, tiedot nollautuvat
automaattisesti.


Automaattitoiminto

Jos virta-avain jää virtalukkoon OFF-asentoon
yli neljän tunnin ajaksi, tiedot nollautuvat
automaattisesti.

48
Ajonhallinta
Valikot voivat olla erilaiset sen mukaan, onko
autossa tyypin 1 vai tyypin 2 mittaristo.

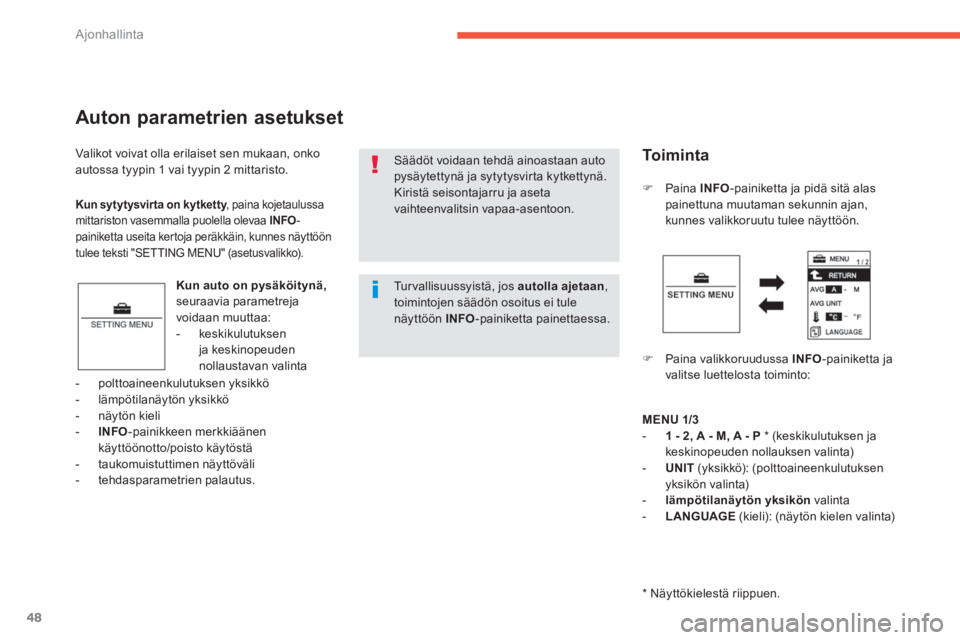

Auton parametrien asetukset


Kun auto on pysäköitynä,

seuraavia parametreja
voidaan muuttaa:


- keskikulutuksen
ja keskinopeuden
nollaustavan valinta

)
Paina INFO
-painiketta ja pidä sitä alas
painettuna muutaman sekunnin ajan,
kunnes valikkoruutu tulee näyttöön.

)
Paina valikkoruudussa INFO
-painiketta ja
valitse luettelosta toiminto:

- polttoaineenkulutuksen yksikkö

- lämpötilanäytön yksikkö

- näytön kieli

- INFO
-painikkeen merkkiäänen
käyttöönotto/poisto käytöstä

- taukomuistuttimen näyttöväli

- tehdasparametrien palautus.
Säädöt voidaan tehdä ainoastaan auto
pysäytettynä ja sytytysvirta kytkettynä.
Kiristä seisontajarru ja aseta
vaihteenvalitsin vapaa-asentoon.


Kun sytytysvirta on kytketty
, paina kojetaulussa
mittariston vasemmalla puolella olevaa INFO
-
painiketta useita kertoja peräkkäin, kunnes näyttöön
tulee teksti "SETTING MENU" (asetusvalikko).


To i m i n t a
MENU 1/3



- 1 - 2, A - M, A - P
* (keskikulutuksen ja
keskinopeuden nollauksen valinta)

- UNIT
(yksikkö): (polttoaineenkulutuksen
yksikön valinta)

- lämpötilanäytön yksikön
valinta

- LANGUAGE
(kieli): (näytön kielen valinta)



*
Näyttökielestä riippuen.
Tur vallisuussyistä, jos autolla ajetaan
,
toimintojen säädön osoitus ei tule
näyttöön INFO
-painiketta painettaessa.
