CITROEN C4 AIRCROSS 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 AIRCROSS, Model: CITROEN C4 AIRCROSS 2014Pages: 368, PDF Size: 20.45 MB
Page 91 of 368
89
3
Komfor

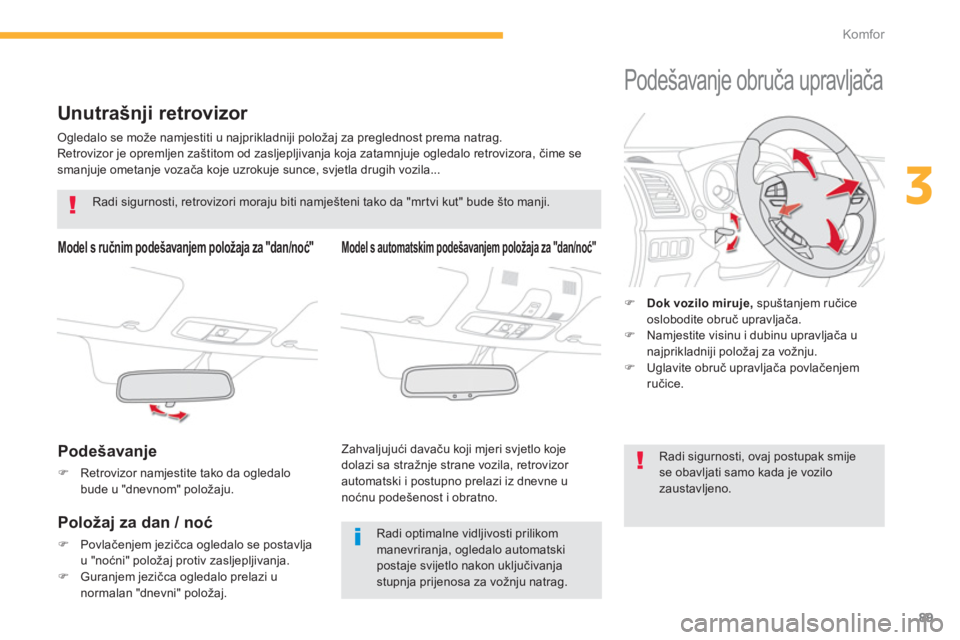

Unutrašnji retrovizor
Ogledalo se može namjestiti u najprikladniji položaj za preglednost prema natrag.
Retrovizor je opremljen zaštitom od zasljepljivanja koja zatamnjuje ogledalo retrovizora, čime se
smanjuje ometanje vozača koje uzrokuje sunce, svjetla drugih vozila...
Model s ručnim podešavanjem položaja za "dan/noć"
Podešavanje
)
Retrovizor namjestite tako da ogledalo
bude u "dnevnom" položaju.
Radi sigurnosti, retrovizori moraju biti namješteni tako da "mrtvi kut" bude što manji.
Radi optimalne vidljivosti prilikom
manevriranja, ogledalo automatski
postaje svijetlo nakon uključivanja
stupnja prijenosa za vožnju natrag.
Položaj za dan / noć
)
Povlačenjem jezičca ogledalo se postavlja
u "noćni" položaj protiv zasljepljivanja.
)
Guranjem jezičca ogledalo prelazi u
normalan "dnevni" položaj.
Model s automatskim podešavanjem položaja za "dan/noć"
Zahvaljujući davaču koji mjeri svjetlo koje
dolazi sa stražnje strane vozila, retrovizor
automatski i postupno prelazi iz dnevne u
noćnu podešenost i obratno.
Podešavanje obruča upravljača
)
Dok vozilo miruje,
spuštanjem ručice
oslobodite obruč upravljača.
)
Namjestite visinu i dubinu upravljača u
najprikladniji položaj za vožnju.
)
Uglavite obruč upravljača povlačenjem
ručice.
Radi sigurnosti, ovaj postupak smije
se obavljati samo kada je vozilo
zaustavljeno.
Page 92 of 368
90
Komfor

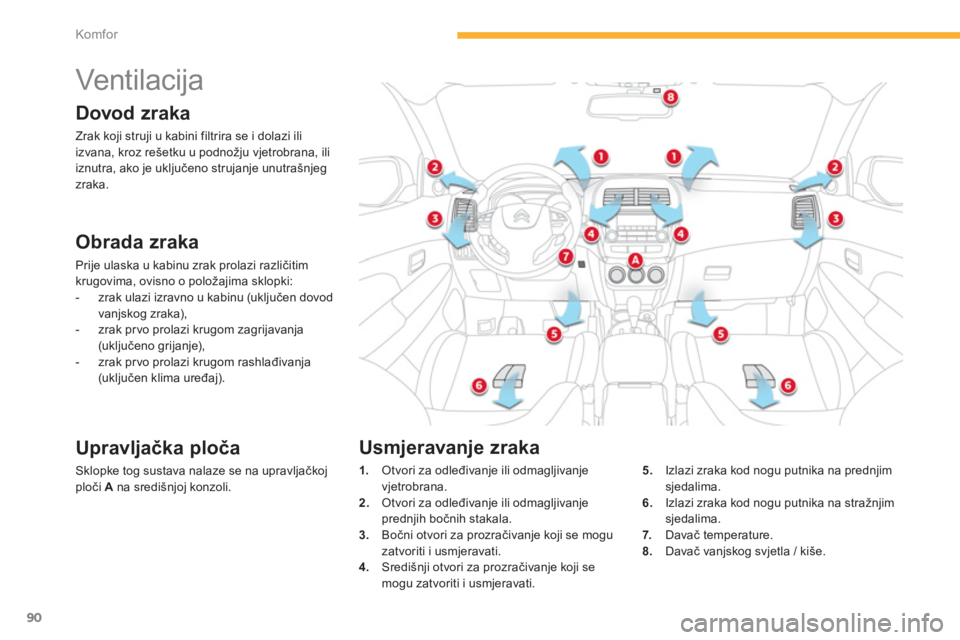

Vent ilac ija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi ili
izvana, kroz rešetku u podnožju vjetrobrana, ili
iznutra, ako je uključeno strujanje unutrašnjeg
zraka.
Obrada zraka
Prije ulaska u kabinu zrak prolazi različitim
krugovima, ovisno o položajima sklopki:
- zrak ulazi izravno u kabinu (uključen dovod
vanjskog zraka),
- zrak pr vo prolazi krugom zagrijavanja
(uključeno grijanje),
- zrak pr vo prolazi krugom rashlađivanja
(uključen klima uređaj).
Upravljačka ploča
Sklopke tog sustava nalaze se na upravljačkoj
ploči A
na središnjoj konzoli.
1.
Otvori za odleđivanje ili odmagljivanje
vjetrobrana.
2.
Otvori za odleđivanje ili odmagljivanje
prednjih bočnih stakala.
3.
Bočni otvori za prozračivanje koji se mogu
zatvoriti i usmjeravati.
4.
Središnji otvori za prozračivanje koji se
mogu zatvoriti i usmjeravati.
5.
Izlazi zraka kod nogu putnika na prednjim
sjedalima.
6.
Izlazi zraka kod nogu putnika na stražnjim
sjedalima.
7.
Davač temperature.
8.
Davač vanjskog svjetla / kiše.
Usmjeravanje zraka
Page 93 of 368
91
3
Komfor
Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upotrebe i
održavanja:
)
Radi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok
zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore
za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u
prtljažniku.
)
Ne prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača koriste se u
regulaciji sustava automatskog klima uređaja.
)
Klima uređaj uključite barem 5 do 10 minuta jedanput ili dvaput mjesečno, kako biste ga
održavali u besprijekornom radnom stanju.
)
Vodite računa o dobrom stanju pročistača u kabini i redovito mijenjajte uloške.
Preporučujemo kombinirani pročistač u kabini. Zahvaljujući posebnom aktivnom aditivu,
on pridonosi još boljem pročišćavanju zraka koji udišu putnici i čistoći kabine (manje
alergijskih reakcija, neugodnih mirisa, masnih naslaga).
)
Za ispravan rad klima uređaja, preporučuju se redovite provjere prema preporukama u
ser visnoj i garancijskoj knjižici.
)
Ako sustav prestane rashlađivati, isključite ga i obratite se mreži CITROËN ili nekoj
stručnoj radionici.

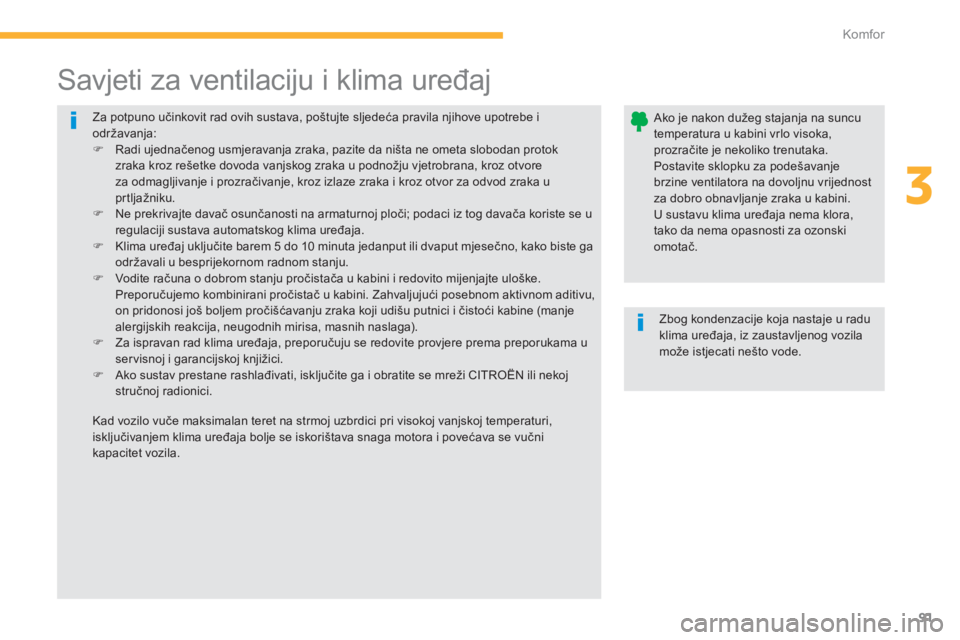

Savjeti za ventilaciju i klima uređaj
Ako je nakon dužeg stajanja na suncu
temperatura u kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje
brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
U sustavu klima uređaja nema klora,
tako da nema opasnosti za ozonski
omotač.
Zbog kondenzacije koja nastaje u radu
klima uređaja, iz zaustavljenog vozila
može istjecati nešto vode.
Kad vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klima uređaja bolje se iskorištava snaga motora i povećava se vučni
kapacitet vozila.
Page 94 of 368
92
Komfor

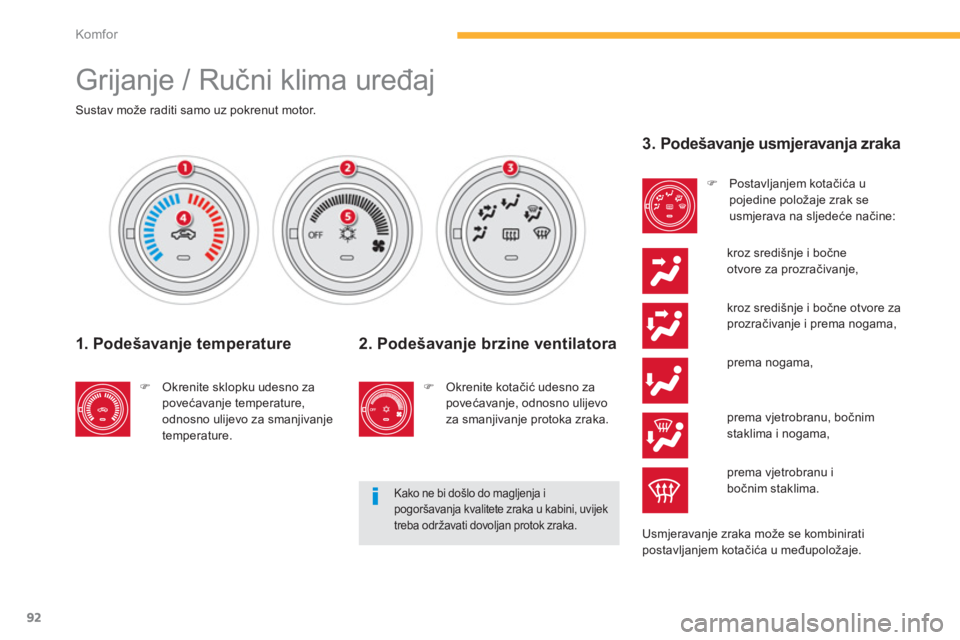

Grijanje / Ručni klima uređaj
Sustav može raditi samo uz pokrenut motor.
1. Podešavanje temperature
)
Okrenite sklopku udesno za
povećavanje temperature,
odnosno ulijevo za smanjivanje
temperature.
Kako ne bi došlo do magljenja i
pogoršavanja kvalitete zraka u kabini, uvijek
treba održavati dovoljan protok zraka.
3. Podešavanje usmjeravanja zraka
)
Postavljanjem kotačića u
pojedine položaje zrak se
usmjerava na sljedeće načine:
kroz središnje i bočne
otvore za prozračivanje,
Usmjeravanje zraka može se kombinirati
postavljanjem kotačića u međupoložaje.
2. Podešavanje brzine ventilatora
)
Okrenite kotačić udesno za
povećavanje, odnosno ulijevo
za smanjivanje protoka zraka.
kroz središnje i bočne otvore za
prozračivanje i prema nogama,
prema nogama,
prema vjetrobranu, bočnim
staklima i nogama,
prema vjetrobranu i
bočnim staklima.
Page 95 of 368
93
3
Komfor

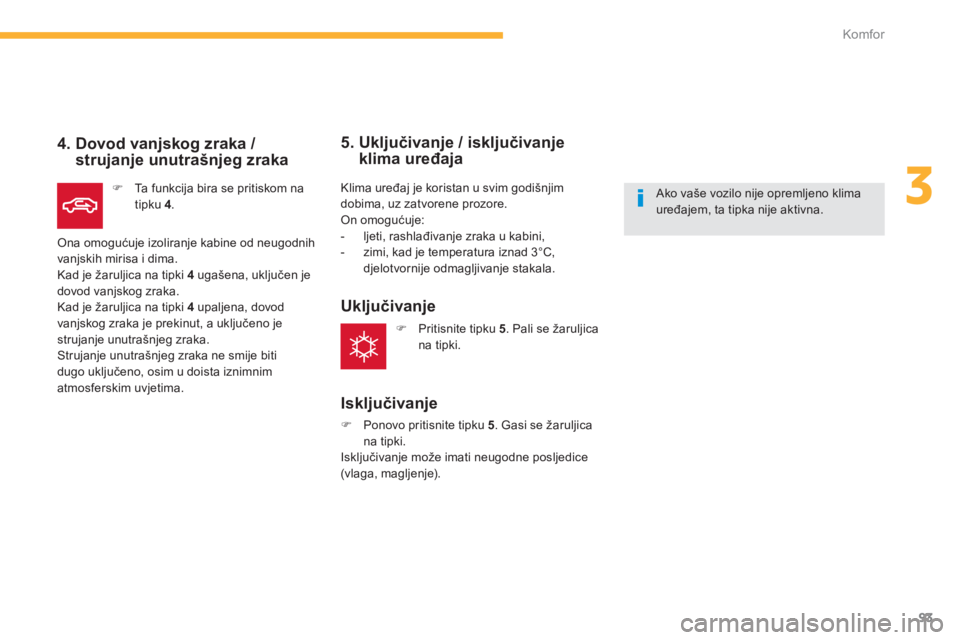

4. Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
)
Ta funkcija bira se pritiskom na
tipku 4
.
Ona omogućuje izoliranje kabine od neugodnih
vanjskih mirisa i dima.
Kad je žaruljica na tipki 4
ugašena, uključen je
dovod vanjskog zraka.
Kad je žaruljica na tipki 4
upaljena, dovod
vanjskog zraka je prekinut, a uključeno je
strujanje unutrašnjeg zraka.
Strujanje unutrašnjeg zraka ne smije biti
dugo uključeno, osim u doista iznimnim
atmosferskim uvjetima.
Klima uređaj je koristan u svim godišnjim
dobima, uz zatvorene prozore.
On omogućuje:
- ljeti, rashlađivanje zraka u kabini,
- zimi, kad je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
5. Uključivanje / isključivanje
klima uređaja
Uključivanje
Isključivanje
)
Ponovo pritisnite tipku 5
. Gasi se žaruljica
na tipki.
Isključivanje može imati neugodne posljedice
(vlaga, magljenje).
Ako vaše vozilo nije opremljeno klima
uređajem, ta tipka nije aktivna.
)
Pritisnite tipku 5
. Pali se žaruljica
na tipki.
Page 96 of 368
94
Komfor

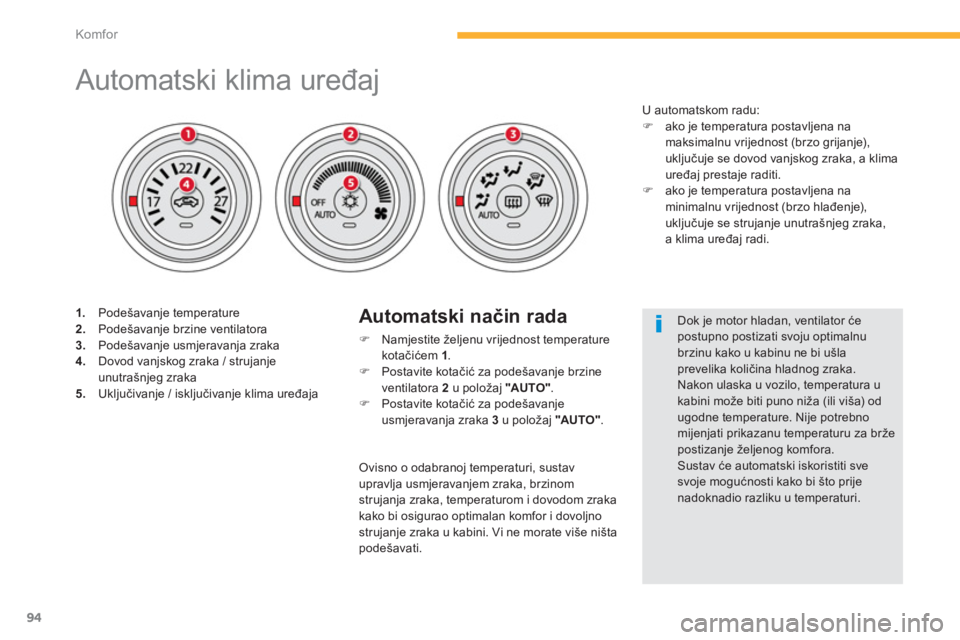

Automatski klima uređaj
1.
Podešavanje temperature
2.
Podešavanje brzine ventilatora
3.
Podešavanje usmjeravanja zraka
4.
Dovod vanjskog zraka / strujanje
unutrašnjeg zraka
5.
Uključivanje / isključivanje klima uređaja
Automatski način rada
)
Namjestite željenu vrijednost temperature
kotačićem 1
.
)
Postavite kotačić za podešavanje brzine
ventilatora 2
u položaj "AUTO "
.
)
Postavite kotačić za podešavanje
usmjeravanja zraka 3
u položaj "AUTO "
.
Dok je motor hladan, ventilator će
postupno postizati svoju optimalnu
brzinu kako u kabinu ne bi ušla
prevelika količina hladnog zraka.
Nakon ulaska u vozilo, temperatura u
kabini može biti puno niža (ili viša) od
ugodne temperature. Nije potrebno
mijenjati prikazanu temperaturu za brže
postizanje željenog komfora.
Sustav će automatski iskoristiti sve
svoje mogućnosti kako bi što prije
nadoknadio razliku u temperaturi.
U automatskom radu:
)
ako je temperatura postavljena na
maksimalnu vrijednost (brzo grijanje),
uključuje se dovod vanjskog zraka, a klima
uređaj prestaje raditi.
)
ako je temperatura postavljena na
minimalnu vrijednost (brzo hlađenje),
uključuje se strujanje unutrašnjeg zraka,
a klima uređaj radi.
Ovisno o odabranoj temperaturi, sustav
upravlja usmjeravanjem zraka, brzinom
strujanja zraka, temperaturom i dovodom zraka
kako bi osigurao optimalan komfor i dovoljno
strujanje zraka u kabini. Vi ne morate više ništa
podešavati.
Page 97 of 368
95
3
Komfor

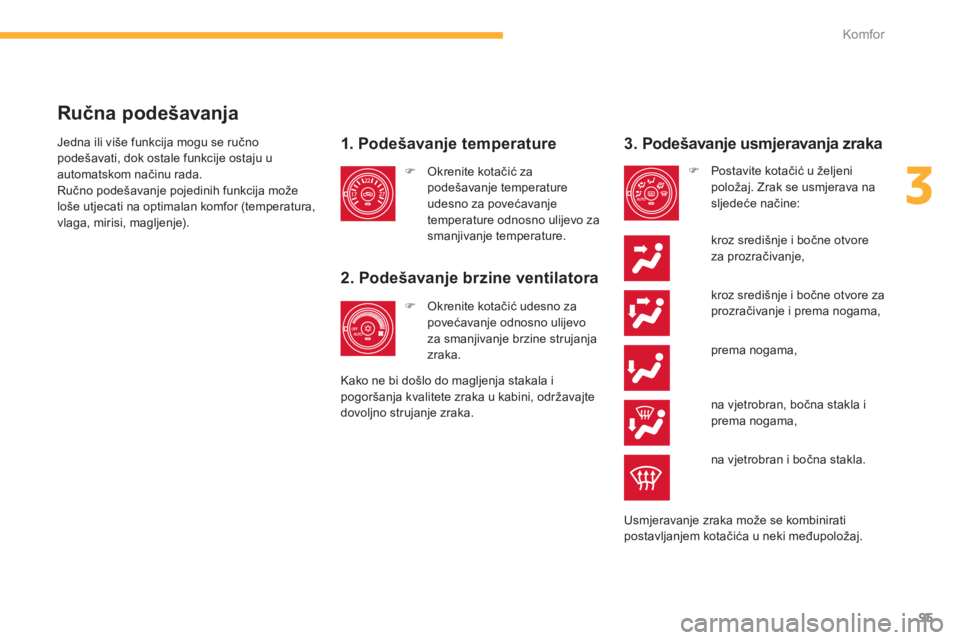

Ručna podešavanja
1. Podešavanje temperature
2. Podešavanje brzine ventilatora
kroz središnje i bočne otvore za
prozračivanje i prema nogama,
)
Okrenite kotačić za
podešavanje temperature
udesno za povećavanje
temperature odnosno ulijevo za
smanjivanje temperature.
)
Okrenite kotačić udesno za
povećavanje odnosno ulijevo
za smanjivanje brzine strujanja
zraka.
Kako ne bi došlo do magljenja stakala i
pogoršanja kvalitete zraka u kabini, održavajte
dovoljno strujanje zraka.
3. Podešavanje usmjeravanja zraka
)
Postavite kotačić u željeni
položaj. Zrak se usmjerava na
sljedeće načine:
kroz središnje i bočne otvore
za prozračivanje,
prema nogama,
na vjetrobran, bočna stakla i
prema nogama,
na vjetrobran i bočna stakla.
Usmjeravanje zraka može se kombinirati
postavljanjem kotačića u neki međupoložaj. Jedna ili više funkcija mogu se ručno
podešavati, dok ostale funkcije ostaju u
automatskom načinu rada.
Ručno podešavanje pojedinih funkcija može
loše utjecati na optimalan komfor (temperatura,
vlaga, mirisi, magljenje).
Page 98 of 368
96
Komfor

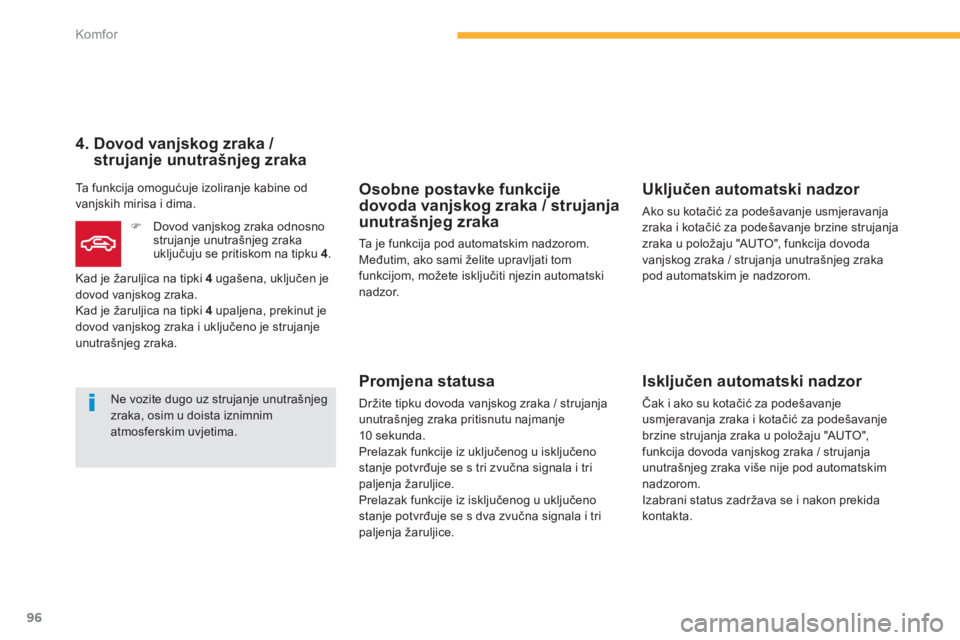

Osobne postavke funkcije
dovoda vanjskog zraka / strujanja
unutrašnjeg zraka
Ta je funkcija pod automatskim nadzorom.
Međutim, ako sami želite upravljati tom
funkcijom, možete isključiti njezin automatski
nadzor.
Promjena statusa
Držite tipku dovoda vanjskog zraka / strujanja
unutrašnjeg zraka pritisnutu najmanje
10 sekunda.
Prelazak funkcije iz uključenog u isključeno
stanje potvrđuje se s tri zvučna signala i tri
paljenja žaruljice.
Prelazak funkcije iz isključenog u uključeno
stanje potvrđuje se s dva zvučna signala i tri
paljenja žaruljice.
Uključen automatski nadzor
Ako su kotačić za podešavanje usmjeravanja
zraka i kotačić za podešavanje brzine strujanja
zraka u položaju "AUTO", funkcija dovoda
vanjskog zraka / strujanja unutrašnjeg zraka
pod automatskim je nadzorom.
Isključen automatski nadzor
Čak i ako su kotačić za podešavanje
usmjeravanja zraka i kotačić za podešavanje
brzine strujanja zraka u položaju "AUTO",
funkcija dovoda vanjskog zraka / strujanja
unutrašnjeg zraka više nije pod automatskim
nadzorom.
Izabrani status zadržava se i nakon prekida
kontakta.
4. Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
Ta funkcija omogućuje izoliranje kabine od
vanjskih mirisa i dima.
)
Dovod vanjskog zraka odnosno
strujanje unutrašnjeg zraka
uključuju se pritiskom na tipku 4
.
Kad je žaruljica na tipki 4
ugašena, uključen je
dovod vanjskog zraka.
Kad je žaruljica na tipki 4
upaljena, prekinut je
dovod vanjskog zraka i uključeno je strujanje
unutrašnjeg zraka.
Ne vozite dugo uz strujanje unutrašnjeg
zraka, osim u doista iznimnim
atmosferskim uvjetima.
Page 99 of 368
97
3
Komfor

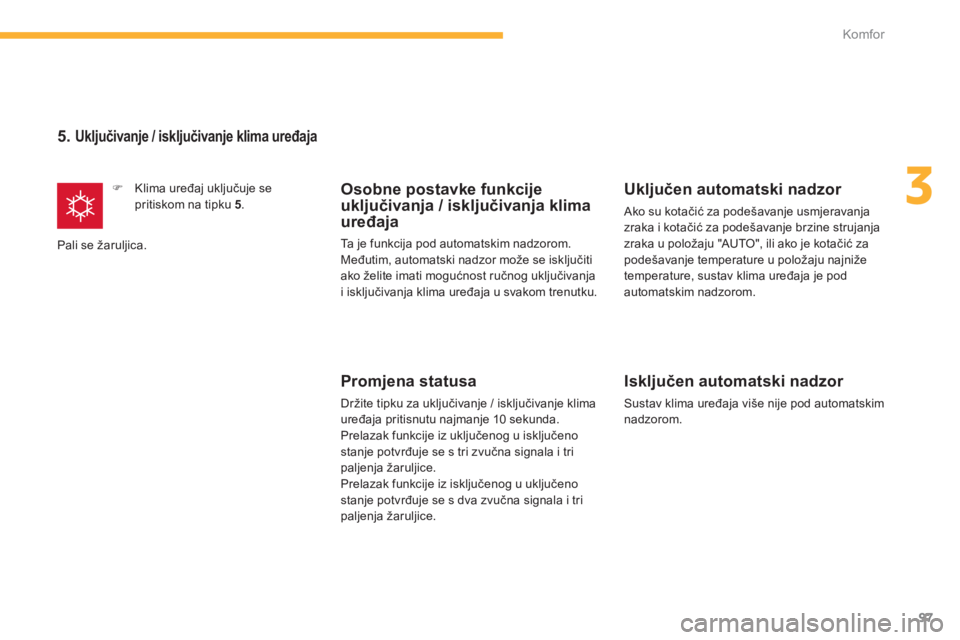

5. Uključivanje / isključivanje klima uređaja
)
Klima uređaj uključuje se
pritiskom na tipku 5
.
Pali se žaruljica.
Osobne postavke funkcije
uključivanja / isključivanja klima
uređaja
Ta je funkcija pod automatskim nadzorom.
Međutim, automatski nadzor može se isključiti
ako želite imati mogućnost ručnog uključivanja
i isključivanja klima uređaja u svakom trenutku.
Promjena statusa
Držite tipku za uključivanje / isključivanje klima
uređaja pritisnutu najmanje 10 sekunda.
Prelazak funkcije iz uključenog u isključeno
stanje potvrđuje se s tri zvučna signala i tri
paljenja žaruljice.
Prelazak funkcije iz isključenog u uključeno
stanje potvrđuje se s dva zvučna signala i tri
paljenja žaruljice.
Uključen automatski nadzor
Ako su kotačić za podešavanje usmjeravanja
zraka i kotačić za podešavanje brzine strujanja
zraka u položaju "AUTO", ili ako je kotačić za
podešavanje temperature u položaju najniže
temperature, sustav klima uređaja je pod
automatskim nadzorom.
Isključen automatski nadzor
Sustav klima uređaja više nije pod automatskim
nadzorom.
Page 100 of 368
98
Komfor

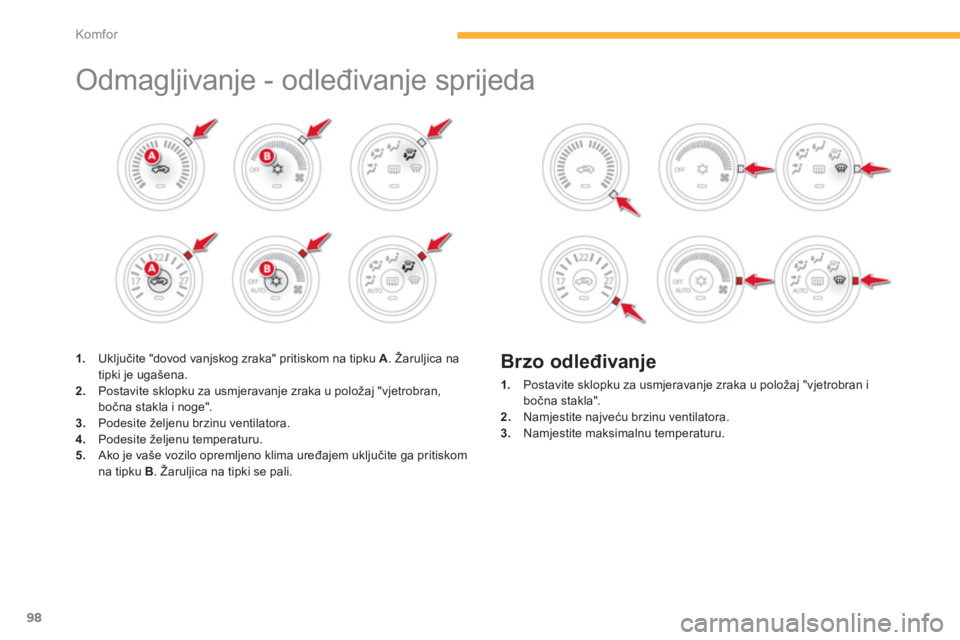

Odmagljivanje - odleđivanje sprijeda
1.
Uključite "dovod vanjskog zraka" pritiskom na tipku A
. Žaruljica na
tipki je ugašena.
2.
Postavite sklopku za usmjeravanje zraka u položaj "vjetrobran,
bočna stakla i noge".
3.
Podesite željenu brzinu ventilatora.
4.
Podesite željenu temperaturu.
5.
Ako je vaše vozilo opremljeno klima uređajem uključite ga pritiskom
na tipku B
. Žaruljica na tipki se pali.
Brzo odleđivanje
1.
Postavite sklopku za usmjeravanje zraka u položaj "vjetrobran i
bočna stakla".
2.
Namjestite najveću brzinu ventilatora.
3.
Namjestite maksimalnu temperaturu.
