Page 71 of 368
69
2
Otvaranje

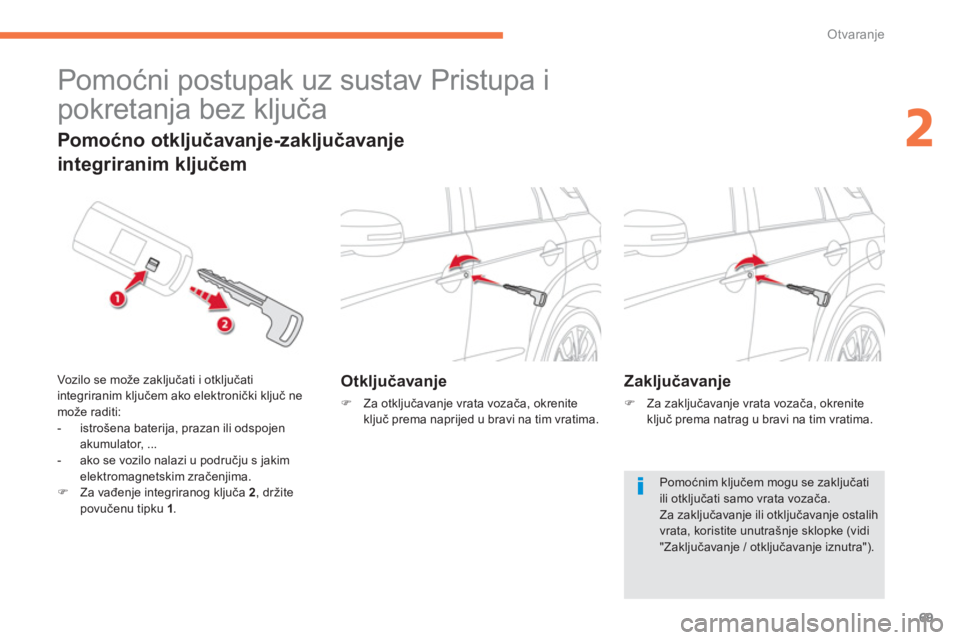

Pomoćni postupak uz sustav Pristupa i
pokretanja bez ključa
Otključavanje
)
Za otključavanje vrata vozača, okrenite
ključ prema naprijed u bravi na tim vratima.
Pomoćno otključavanje-zaključavanje
integriranim ključem
Vozilo se može zaključati i otključati
integriranim ključem ako elektronički ključ ne
može raditi:
- istrošena baterija, prazan ili odspojen
akumulator, ...
- ako se vozilo nalazi u području s jakim
elektromagnetskim zračenjima.
)
Za vađenje integriranog ključa 2
, držite
povučenu tipku 1
.
Zaključavanje
)
Za zaključavanje vrata vozača, okrenite
ključ prema natrag u bravi na tim vratima.
Pomoćnim ključem mogu se zaključati
ili otključati samo vrata vozača.
Za zaključavanje ili otključavanje ostalih
vrata, koristite unutrašnje sklopke (vidi
"Zaključavanje / otključavanje iznutra").
Page 72 of 368
70
Otvaranje
Uz sustav "Pristupa i pokretanja bez ključa", na
potrebu zamjene baterije upozorava vas poruka
na ploči s instrumentima.

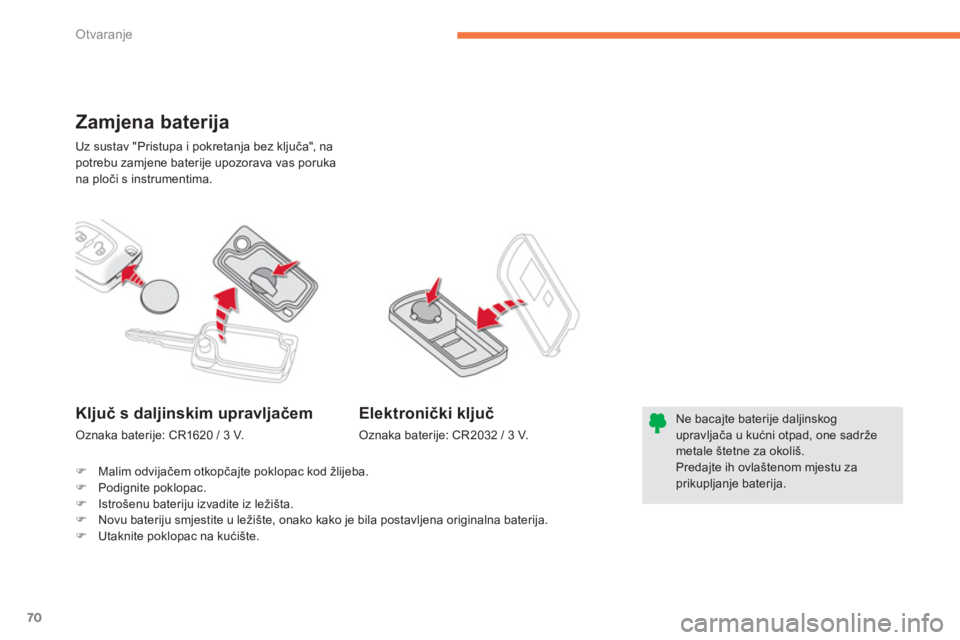

Zamjena baterija
Ne bacajte baterije daljinskog
upravljača u kućni otpad, one sadrže
metale štetne za okoliš.
Predajte ih ovlaštenom mjestu za
prikupljanje baterija.
Ključ s daljinskim upravljačem
Oznaka baterije: CR1620 / 3 V.
Elektronički ključ
Oznaka baterije: CR2032 / 3 V.
)
Malim odvijačem otkopčajte poklopac kod žlijeba.
)
Podignite poklopac.
)
Istrošenu bateriju izvadite iz ležišta.
)
Novu bateriju smjestite u ležište, onako kako je bila postavljena originalna baterija.
)
Utaknite poklopac na kućište.
Page 73 of 368
71
2
Otvaranje

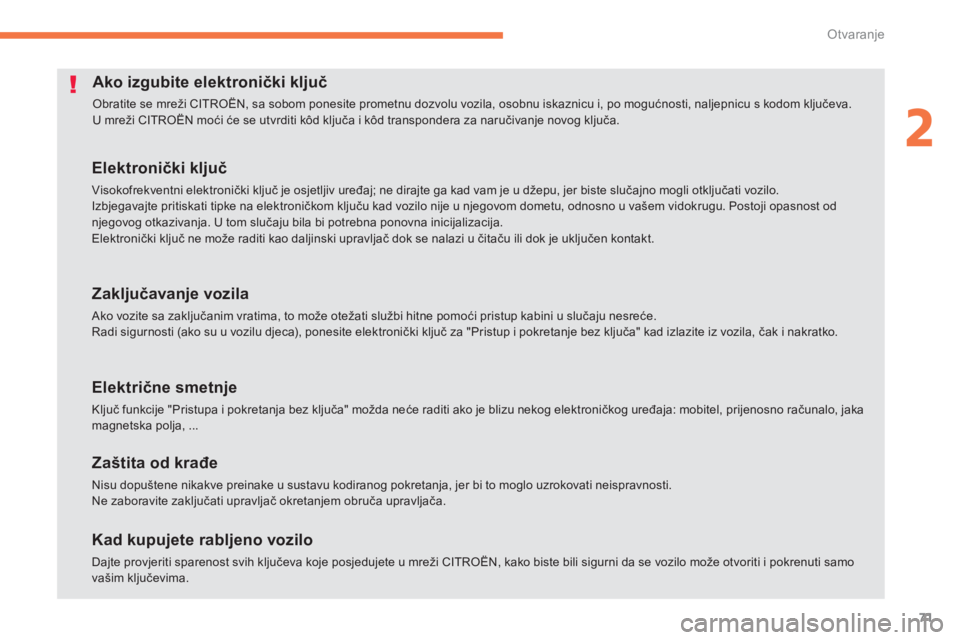

Ako izgubite elektronički ključ
Obratite se mreži CITROËN, sa sobom ponesite prometnu dozvolu vozila, osobnu iskaznicu i, po mogućnosti, naljepnicu s kodom ključeva.
U mreži CITROËN moći će se utvrditi kôd ključa i kôd transpondera za naručivanje novog ključa.
Elektronički ključ
Visokofrekventni elektronički ključ je osjetljiv uređaj; ne dirajte ga kad vam je u džepu, jer biste slučajno mogli otključati vozilo.
Izbjegavajte pritiskati tipke na elektroničkom ključu kad vozilo nije u njegovom dometu, odnosno u vašem vidokrugu. Postoji opasnost od
njegovog otkazivanja. U tom slučaju bila bi potrebna ponovna inicijalizacija.
Elektronički ključ ne može raditi kao daljinski upravljač dok se nalazi u čitaču ili dok je uključen kontakt.
Zaključavanje vozila
Ako vozite sa zaključanim vratima, to može otežati službi hitne pomoći pristup kabini u slučaju nesreće.
Radi sigurnosti (ako su u vozilu djeca), ponesite elektronički ključ za "Pristup i pokretanje bez ključa" kad izlazite iz vozila, čak i nakratko.
Električne smetnje
Ključ funkcije "Pristupa i pokretanja bez ključa" možda neće raditi ako je blizu nekog elektroničkog uređaja: mobitel, prijenosno računalo, jaka
magnetska polja, ...
Zaštita od krađe
Nisu dopuštene nikakve preinake u sustavu kodiranog pokretanja, jer bi to moglo uzrokovati neispravnosti.
Ne zaboravite zaključati upravljač okretanjem obruča upravljača.
Kad kupujete rabljeno vozilo
Dajte provjeriti sparenost svih ključeva koje posjedujete u mreži CITROËN, kako biste bili sigurni da se vozilo može otvoriti i pokrenuti samo
vašim ključevima.
Page 74 of 368
72
Otvaranje

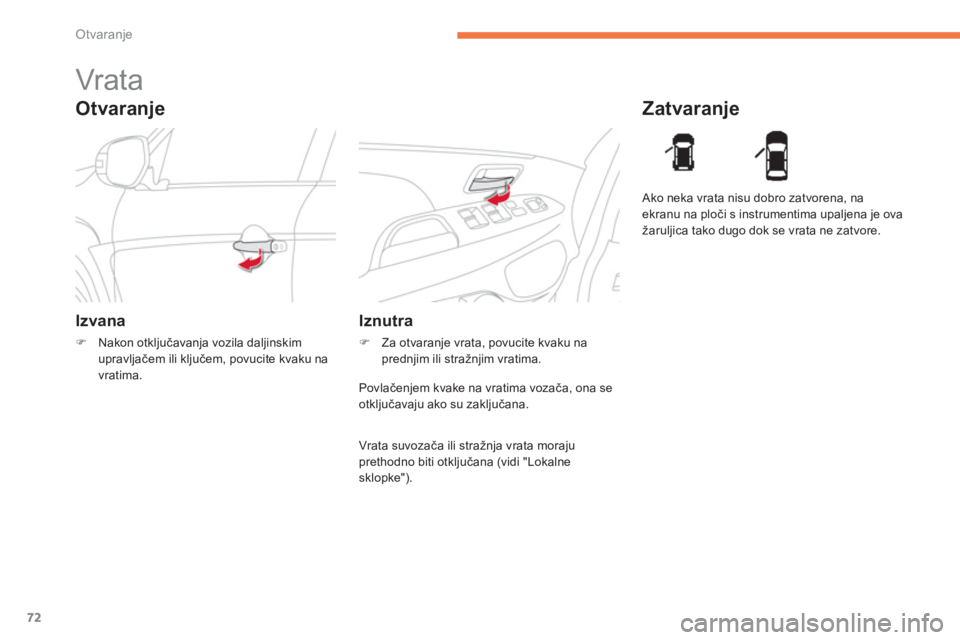

Otvaranje
Vrata
Izvana
)
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, povucite kvaku na
vratima.
Zatvaranje
Iznutra
)
Za otvaranje vrata, povucite kvaku na
prednjim ili stražnjim vratima. Ako neka vrata nisu dobro zatvorena, na
ekranu na ploči s instrumentima upaljena je ova
žaruljica tako dugo dok se vrata ne zatvore.
Povlačenjem kvake na vratima vozača, ona se
otključavaju ako su zaključana.
Vrata suvozača ili stražnja vrata moraju
prethodno biti otključana (vidi "Lokalne
sklopke").
Page 75 of 368
73
2
Otvaranje

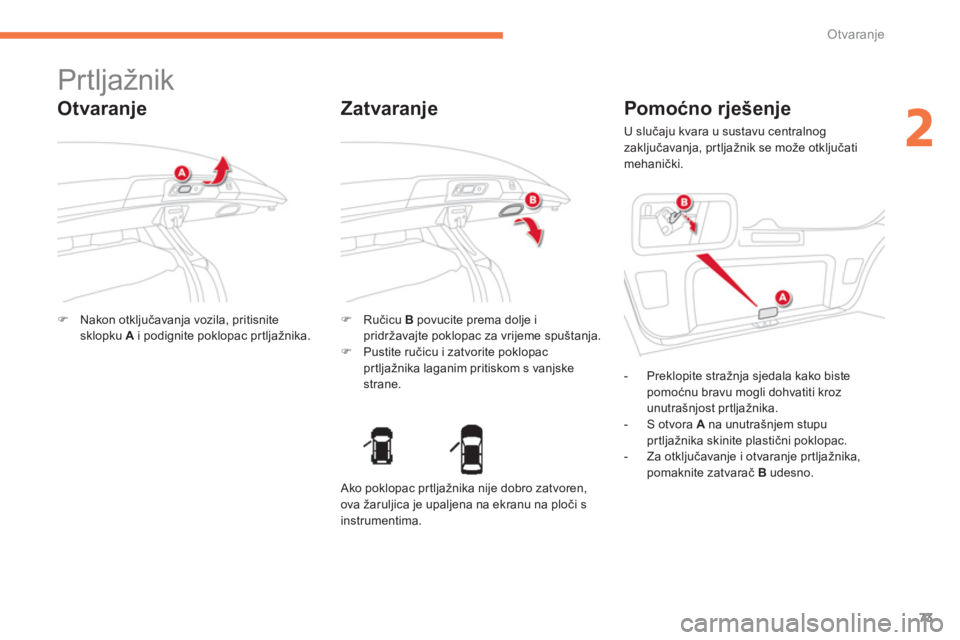

Prtljažnik
Otvaranje
)
Nakon otključavanja vozila, pritisnite
sklopku A
i podignite poklopac prtljažnika.
)
Ručicu B
povucite prema dolje i
pridržavajte poklopac za vrijeme spuštanja.
)
Pustite ručicu i zatvorite poklopac
prtljažnika laganim pritiskom s vanjske
strane.
Zatvaranje
Pomoćno rješenje
U slučaju kvara u sustavu centralnog
zaključavanja, prtljažnik se može otključati
mehanički.
- Preklopite stražnja sjedala kako biste
pomoćnu bravu mogli dohvatiti kroz
unutrašnjost prtljažnika.
- S otvora A
na unutrašnjem stupu
prtljažnika skinite plastični poklopac.
- Za otključavanje i otvaranje prtljažnika,
pomaknite zatvarač B
udesno.
Ako poklopac prtljažnika nije dobro zatvoren,
ova žaruljica je upaljena na ekranu na ploči s
instrumentima.
Page 76 of 368
74
Otvaranje

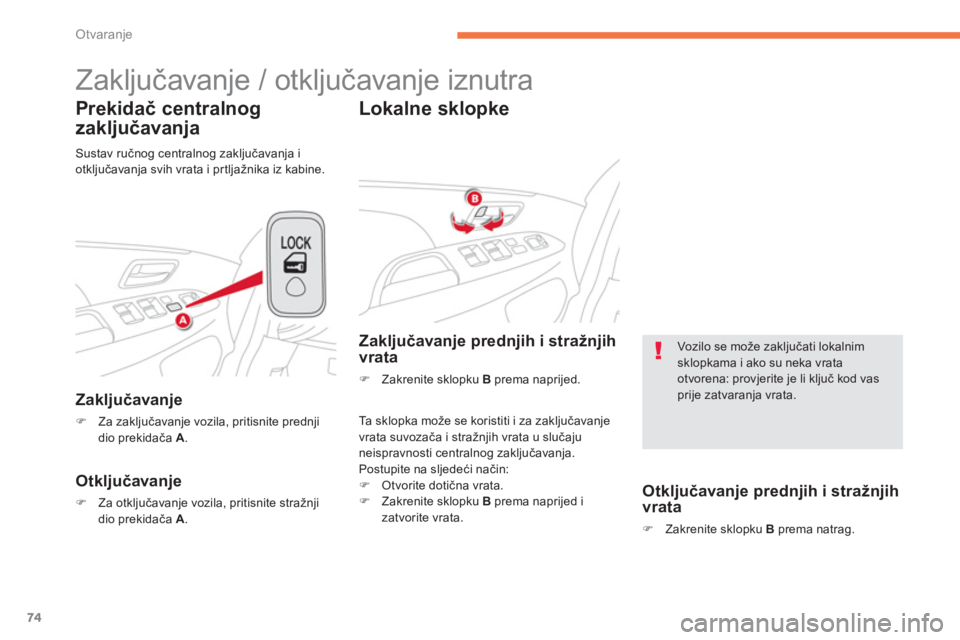

Zaključavanje / otključavanje iznutra
Prekidač centralnog
zaključavanja
Zaključavanje
)
Za zaključavanje vozila, pritisnite prednji
dio prekidača A
.
Otključavanje
)
Za otključavanje vozila, pritisnite stražnji
dio prekidača A
.
Lokalne sklopke
Ta sklopka može se koristiti i za zaključavanje
vrata suvozača i stražnjih vrata u slučaju
neispravnosti centralnog zaključavanja.
Postupite na sljedeći način:
)
Otvorite dotična vrata.
)
Zakrenite sklopku B
prema naprijed i
zatvorite vrata.
Zaključavanje prednjih i stražnjih
vrata
)
Zakrenite sklopku B
prema naprijed.
Sustav ručnog centralnog zaključavanja i
otključavanja svih vrata i prtljažnika iz kabine.
Otključavanje prednjih i stražnjih
vrata
)
Zakrenite sklopku B
prema natrag.
Vozilo se može zaključati lokalnim
sklopkama i ako su neka vrata
otvorena: provjerite je li ključ kod vas
prije zatvaranja vrata.
Page 77 of 368
75
2
Otvaranje
Za svaki zahvat u sustavu alarma
obratite se mreži CITROËN ili nekoj
stručnoj radionici.

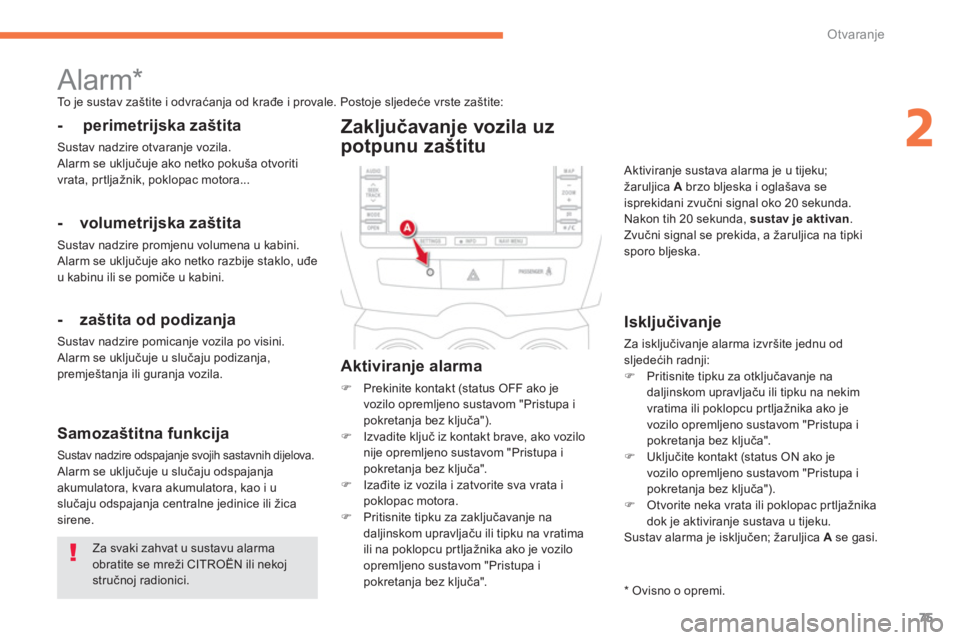

Alarm *
To je sustav zaštite i odvraćanja od krađe i provale. Postoje sljedeće vrste zaštite:
- perimetrijska zaštita
Sustav nadzire otvaranje vozila.
Alarm se uključuje ako netko pokuša otvoriti
vrata, prtljažnik, poklopac motora...
- volumetrijska zaštita
Sustav nadzire promjenu volumena u kabini.
Alarm se uključuje ako netko razbije staklo, uđe
u kabinu ili se pomiče u kabini.
- zaštita od podizanja
Sustav nadzire pomicanje vozila po visini.
Alarm se uključuje u slučaju podizanja,
premještanja ili guranja vozila.
Samozaštitna funkcija
Sustav nadzire odspajanje svojih sastavnih dijelova.
Alarm se uključuje u slučaju odspajanja
akumulatora, kvara akumulatora, kao i u
slučaju odspajanja centralne jedinice ili žica
sirene.
Zaključavanje vozila uz
potpunu zaštitu
Aktiviranje alarma
)
Prekinite kontakt (status OFF ako je
vozilo opremljeno sustavom "Pristupa i
pokretanja bez ključa").
)
Izvadite ključ iz kontakt brave, ako vozilo
nije opremljeno sustavom "Pristupa i
pokretanja bez ključa".
)
Izađite iz vozila i zatvorite sva vrata i
poklopac motora.
)
Pritisnite tipku za zaključavanje na
daljinskom upravljaču ili tipku na vratima
ili na poklopcu prtljažnika ako je vozilo
opremljeno sustavom "Pristupa i
pokretanja bez ključa".
Isključivanje
Za isključivanje alarma izvršite jednu od
sljedećih radnji:
)
Pritisnite tipku za otključavanje na
daljinskom upravljaču ili tipku na nekim
vratima ili poklopcu prtljažnika ako je
vozilo opremljeno sustavom "Pristupa i
pokretanja bez ključa".
)
Uključite kontakt (status ON ako je
vozilo opremljeno sustavom "Pristupa i
pokretanja bez ključa").
)
Otvorite neka vrata ili poklopac prtljažnika
dok je aktiviranje sustava u tijeku.
Sustav alarma je isključen; žaruljica A
se gasi.
Aktiviranje sustava alarma je u tijeku;
žaruljica A
brzo bljeska i oglašava se
isprekidani zvučni signal oko 20 sekunda.
Nakon tih 20 sekunda, sustav je aktivan
.
Zvučni signal se prekida, a žaruljica na tipki
sporo bljeska.
*
Ovisno o opremi.
Page 78 of 368
76Otvaranje

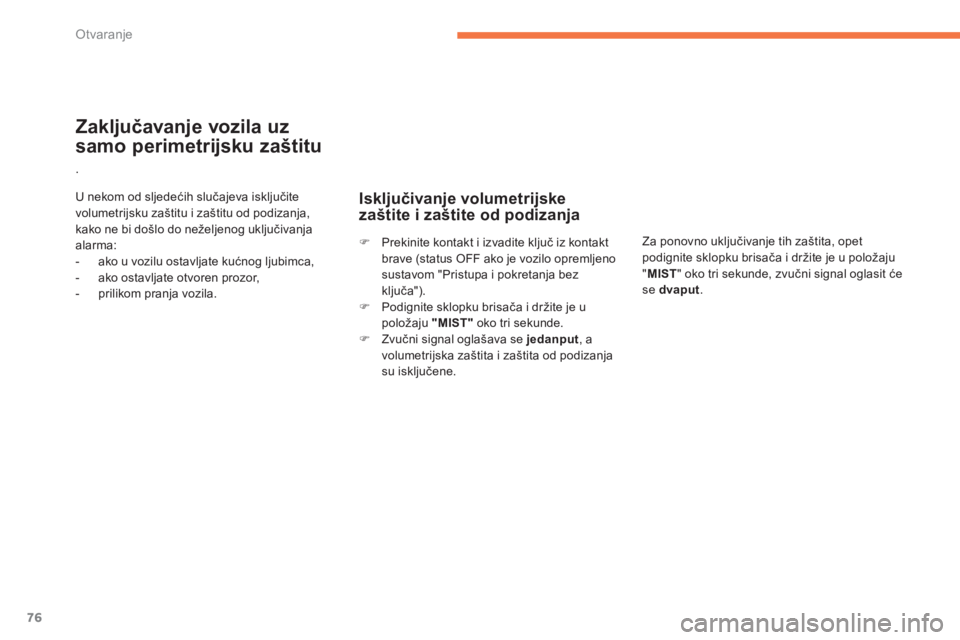

Zaključavanje vozila uz
samo perimetrijsku zaštitu
.
U nekom od sljedećih slučajeva isključite
volumetrijsku zaštitu i zaštitu od podizanja,
kako ne bi došlo do neželjenog uključivanja
alarma:
- ako u vozilu ostavljate kućnog ljubimca,
- ako ostavljate otvoren prozor,
- prilikom pranja vozila.
Isključivanje volumetrijske
zaštite i zaštite od podizanja
Za ponovno uključivanje tih zaštita, opet
podignite sklopku brisača i držite je u položaju
" MIST
" oko tri sekunde, zvučni signal oglasit će
se dvaput
.
)
Prekinite kontakt i izvadite ključ iz kontakt
brave (status OFF ako je vozilo opremljeno
sustavom "Pristupa i pokretanja bez
ključa").
)
Podignite sklopku brisača i držite je u
položaju "MIST"
oko tri sekunde.
)
Zvučni signal oglašava se jedanput
, a
volumetrijska zaštita i zaštita od podizanja
su isključene.
Page 79 of 368
77
2
Otvaranje

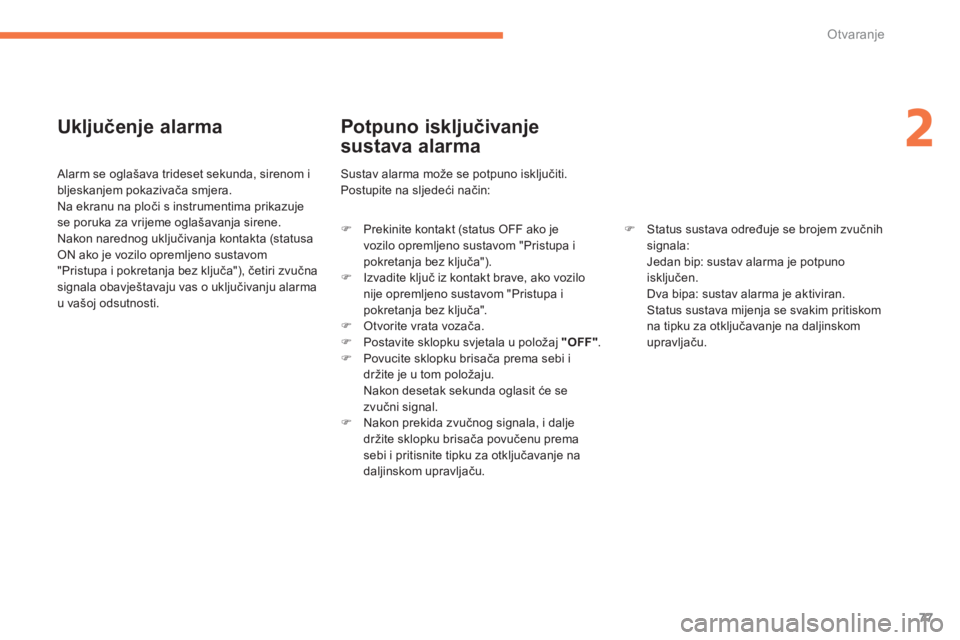

Uključenje alarma
Alarm se oglašava trideset sekunda, sirenom i
bljeskanjem pokazivača smjera.
Na ekranu na ploči s instrumentima prikazuje
se poruka za vrijeme oglašavanja sirene.
Nakon narednog uključivanja kontakta (statusa
ON ako je vozilo opremljeno sustavom
"Pristupa i pokretanja bez ključa"), četiri zvučna
signala obavještavaju vas o uključivanju alarma
u vašoj odsutnosti.
Potpuno isključivanje
sustava alarma
)
Prekinite kontakt (status OFF ako je
vozilo opremljeno sustavom "Pristupa i
pokretanja bez ključa").
)
Izvadite ključ iz kontakt brave, ako vozilo
nije opremljeno sustavom "Pristupa i
pokretanja bez ključa".
)
Otvorite vrata vozača.
)
Postavite sklopku svjetala u položaj "OFF"
.
)
Povucite sklopku brisača prema sebi i
držite je u tom položaju.
Nakon desetak sekunda oglasit će se
zvučni signal.
)
Nakon prekida zvučnog signala, i dalje
držite sklopku brisača povučenu prema
sebi i pritisnite tipku za otključavanje na
daljinskom upravljaču. Sustav alarma može se potpuno isključiti.
Postupite na sljedeći način:
)
Status sustava određuje se brojem zvučnih
signala:
Jedan bip: sustav alarma je potpuno
isključen.
Dva bipa: sustav alarma je aktiviran.
Status sustava mijenja se svakim pritiskom
na tipku za otključavanje na daljinskom
upravljaču.
Page 80 of 368
78
Otvaranje

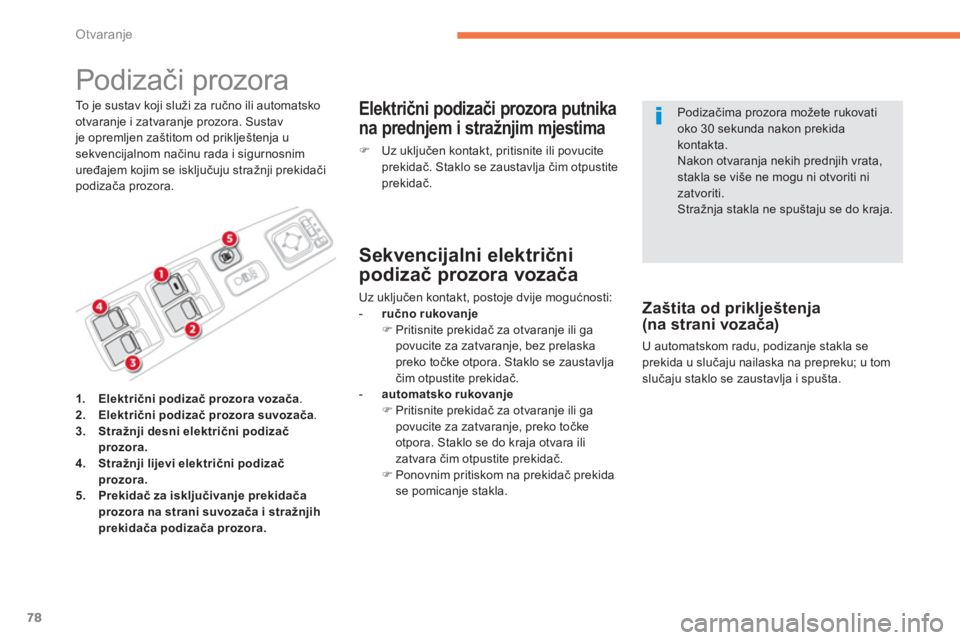

Podizači prozora
To je sustav koji služi za ručno ili automatsko
otvaranje i zatvaranje prozora. Sustav
je opremljen zaštitom od priklještenja u
sekvencijalnom načinu rada i sigurnosnim
uređajem kojim se isključuju stražnji prekidači
podizača prozora.
Električni podizači prozora putnika
na prednjem i stražnjim mjestima
)
Uz uključen kontakt, pritisnite ili povucite
prekidač. Staklo se zaustavlja čim otpustite
prekidač.
Zaštita od priklještenja
(na strani vozača)
U automatskom radu, podizanje stakla se
prekida u slučaju nailaska na prepreku; u tom
slučaju staklo se zaustavlja i spušta.
Podizačima prozora možete rukovati
oko 30 sekunda nakon prekida
kontakta.
Nakon otvaranja nekih prednjih vrata,
stakla se više ne mogu ni otvoriti ni
zatvoriti.
Stražnja stakla ne spuštaju se do kraja.
1.
Električni podizač prozora vozača
.
2.
Električni podizač prozora suvozača
.
3.
Stražnji desni električni podizač
prozora.
4.
Stražnji lijevi električni podizač
prozora.
5.
Prekidač za isključivanje prekidača
prozora na strani suvozača i stražnjih
prekidača podizača prozora.
Sekvencijalni električni
podizač prozora vozača
Uz uključen kontakt, postoje dvije mogućnosti:
- ručno rukovanje
)
Pritisnite prekidač za otvaranje ili ga
povucite za zatvaranje, bez prelaska
preko točke otpora. Staklo se zaustavlja
čim otpustite prekidač.
- automatsko rukovanje
)
Pritisnite prekidač za otvaranje ili ga
povucite za zatvaranje, preko točke
otpora. Staklo se do kraja otvara ili
zatvara čim otpustite prekidač.
)
Ponovnim pritiskom na prekidač prekida
se pomicanje stakla.
