CITROEN C4 AIRCROSS 2016 InstruktionsbÖcker (in Swedish)

05-14
C4-Aircross_sv_Chap13_Couv-fin_ed01-2014

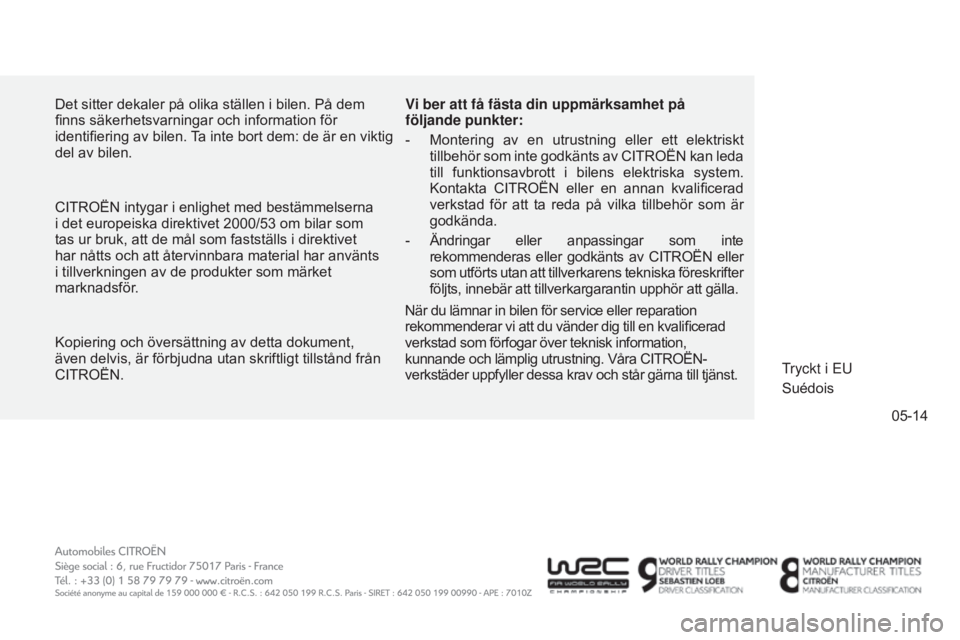

Det sitter dekaler på olika ställen i bilen. På dem
finns säkerhetsvarningar och information för
identifiering av bilen. Ta inte bort dem: de är en viktig
del av bilen.
CITROËN intygar i enlighet med bestämmelserna
i det europeiska direktivet 2000/53 om bilar som
tas ur bruk, att de mål som fastställs i direktivet
har nåtts och att återvinnbara material har använts
i tillverkningen av de produkter som märket
marknadsför. Vi ber att få fästa din uppmärksamhet på
följande punkter:
-

Montering
av en utrustning eller ett elektriskt
tillbehör som inte godkänts av CITROËN kan leda
till funktionsavbrott i bilens elektriska system.
Kontakta CITROËN eller en annan kvalificerad
verkstad för att ta reda på vilka tillbehör som är
godkända.
-

Ändringar
eller anpassingar som inte
rekommenderas eller godkänts av CITROËN eller
som utförts utan att tillverkarens tekniska föreskrifter
följts, innebär att tillverkargarantin upphör att gälla.
tryckt i E

u
Suédois
När du lämnar in bilen för service eller reparation


rekommenderar vi att du vänder dig till en kvalificerad
verkstad som förfogar över teknisk information,
kunnande och lämplig utrustning. Våra CITROËN-
verkstäder uppfyller dessa krav och står gärna till tjänst.
Kopiering och översättning av detta dokument,
även delvis, är förbjudna utan skriftligt tillstånd från
CITROËN.

CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Entagos
C4-Aircross_sv_Chap13_Couv-fin_ed01-2014
14ACR.0120
Suédois

1
17
Instrumentpanelen


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Farthållare


Fast sken. Den tänds då farthållaren är
aktiverad. Tryck på knappen "ON/OFF" för att aktivera/inaktivera
farthållaren.

Antisladd- och
antispinnsystem
(ASC/TCL)
Blinkar. ASC/TCL-systemen fungerar. Systemet förbättrar bilens väggrepp och styrstabilitet.
Anpassa körningen och kör med måttlig fart.
Fast sken. Fel i ASC/ TCL-systemen. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemen.



Funk tionen

Stop & Start

(Auto Stop & Go)


Fast sken. Om bilen har stannat (rödljus, stopp,
köbildning) har funktionen Stop &
Start (AS&G) ställt motorn i STOP-
läge. Kontrollampan släcks och motorn startar automatiskt
igen i START-läget, när du vill köra iväg.

Blinkar några
sekunder och släcks
sedan. STOP-läget är för tillfället inte
tillgängligt. Se Funktionen Stop & Start (AS&G) för särskild
information om STOP- och START-funktionen.



Glödning
dieselmotor


Fast sken. Motorn är kall och:


- tändlåset står i läget ON

(tändningsläget), eller

- startknappen START/STOP
har
aktiverats (tändningsläget). Vänta tills kontrollampan släcks innan du startar med
nyckel.
Med nyckelfritt lås- och startsystem startar motorn
först efter att kontrollampan släckts.
Visningstiden beror på klimatförhållandena (upp till
cirka trettio sekunder i extrema klimatförhållandena).
Om motorn inte startar, ska man slå på tändningen
igen och åter vänta tills lampan slocknar, starta sedan
motorn igen.

18
Instrumentpanelen

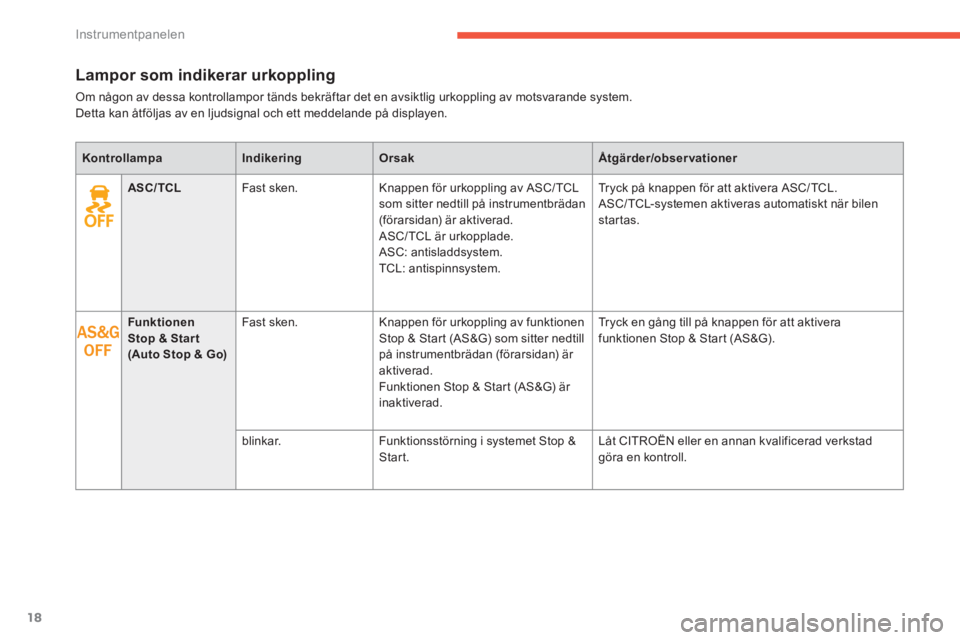

Lampor som indikerar urkoppling

Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på displayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer



ASC/TCL
Fast sken. Knappen för urkoppling av ASC/ TCL
som sitter nedtill på instrumentbrädan
(förarsidan) är aktiverad.
ASC/ TCL är urkopplade.
ASC: antisladdsystem.
TCL: antispinnsystem. Tryck på knappen för att aktivera ASC/ TCL.
ASC/ TCL-systemen aktiveras automatiskt när bilen
startas.

Funk tionen

Stop & Start

(Auto Stop & Go)
Fast sken. Knappen för urkoppling av funktionen
Stop & Start (AS&G) som sitter nedtill
på instrumentbrädan (förarsidan) är
aktiverad.
Funktionen Stop & Start (AS&G) är
inaktiverad. Tryck en gång till på knappen för att aktivera
funktionen Stop & Start (AS&G).
blinkar. Funktionsstörning i systemet Stop &
Start. Låt CITROËN eller en annan kvalificerad verkstad
göra en kontroll.

111
4
Körning

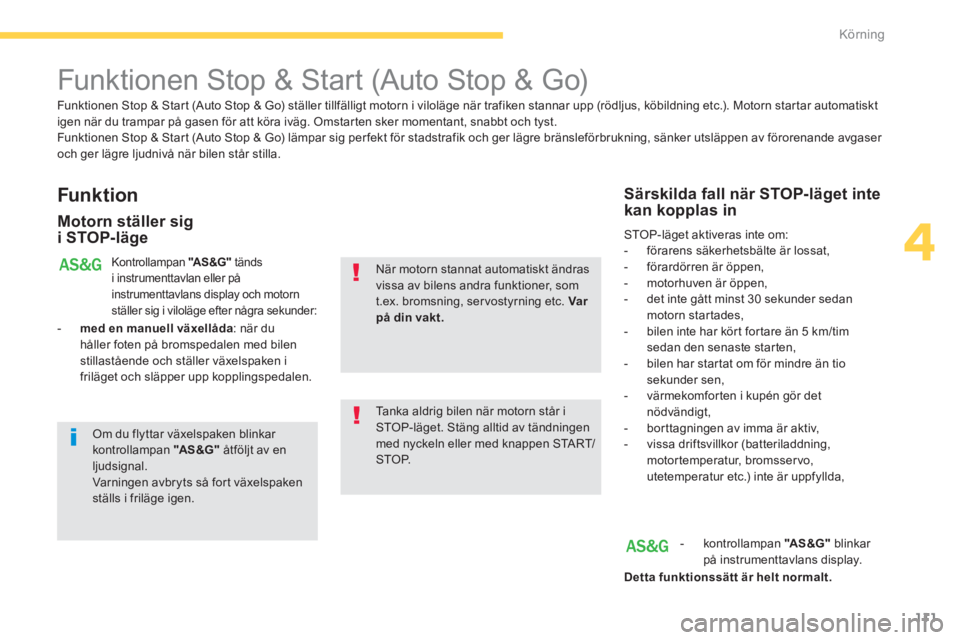

Funktionen Stop & Start (Auto Stop & Go)


Funk tion


Motorn ställer sig
i STOP-läge
Kontrollampan "AS &G"
tänds
i instrumenttavlan eller på
instrumenttavlans display och motorn
ställer sig i viloläge efter några sekunder:


- med en manuell växellåda
: när du
håller foten på bromspedalen med bilen
stillastående och ställer växelspaken i
friläget och släpper upp kopplingspedalen.


Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen
med nyckeln eller med knappen START/
STOP.
När motorn stannat automatiskt ändras
vissa av bilens andra funktioner, som
t.ex. bromsning, servostyrning etc. Var
på din vakt.




Särskilda fall när STOP-läget inte
kan kopplas in
STOP-läget aktiveras inte om:


- förarens säkerhetsbälte är lossat,

- förardörren är öppen,

- motorhuven är öppen,

- det inte gått minst 30 sekunder sedan
motorn startades,

- bilen inte har kört fortare än 5 km/tim
sedan den senaste starten,

- bilen har startat om för mindre än tio
sekunder sen,

- värmekomforten i kupén gör det
nödvändigt,

- borttagningen av imma är aktiv,

- vissa driftsvillkor (batteriladdning,
motortemperatur, bromsservo,
utetemperatur etc.) inte är uppfyllda,

- kontrollampan "AS &G"
blinkar
på instrumenttavlans display.

Detta funktionssätt är helt normalt.


Funktionen Stop & Start (Auto Stop & Go) ställer tillfälligt motorn i viloläge när trafiken stannar upp (rödljus, köbildning etc.). Motorn startar automatiskt
igen när du trampar på gasen för att köra iväg. Omstarten sker momentant, snabbt och tyst.
Funktionen Stop & Start (Auto Stop & Go) lämpar sig per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser
och ger lägre ljudnivå när bilen står stilla.

Om du flyttar växelspaken blinkar
kontrollampan "AS &G"
åtföljt av en
ljudsignal.
Varningen avbryts så for t växelspaken
ställs i friläge igen.

112
Körning

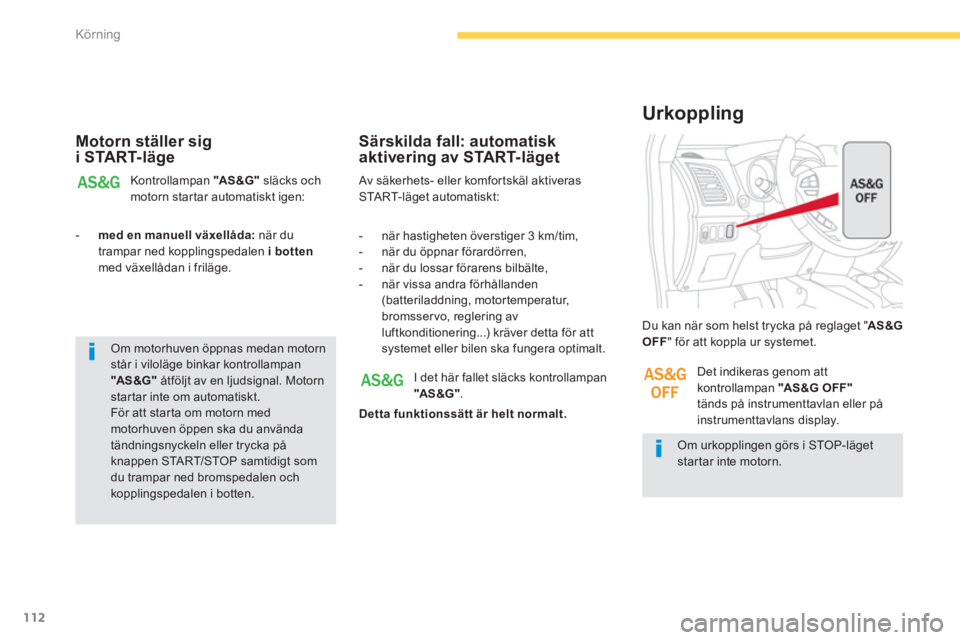

Motorn ställer sig
i START-läge
Kontrollampan "AS &G"
släcks och
motorn startar automatiskt igen:


- med en manuell växellåda:
när du
trampar ned kopplingspedalen i botten

med växellådan i friläge.
Av säkerhets- eller komfortskäl aktiveras
START-läget automatiskt:




Särskilda fall: automatisk
aktivering av START-läget
- när hastigheten överstiger 3 km/tim,

- när du öppnar förardörren,

- när du lossar förarens bilbälte,

- när vissa andra förhållanden
(batteriladdning, motortemperatur,
bromsser vo, reglering av
luftkonditionering...) kräver detta för att
systemet eller bilen ska fungera optimalt.
Om urkopplingen görs i STOP-läget
startar inte motorn. Du kan när som helst trycka på reglaget " AS&G
OFF
" för att koppla ur systemet.


Urkoppling

I det här fallet släcks kontrollampan
"AS &G"
.

Detta funktionssätt är helt normalt.


Det indikeras genom att
kontrollampan "AS &G O FF "

tänds på instrumenttavlan eller på
instrumenttavlans display.
Om motorhuven öppnas medan motorn
står i viloläge binkar kontrollampan
"AS &G"
åtföljt av en ljudsignal. Motorn
startar inte om automatiskt.
För att star ta om motorn med
motorhuven öppen ska du använda
tändningsnyckeln eller trycka på
knappen START/STOP samtidigt som
du trampar ned bromspedalen och
kopplingspedalen i botten.

113
4
Körning
Systemet återaktiveras automatiskt
varje gång som motorn startas med
nyckeln eller med knappen START/
STOP.


Återinkoppling

Tryck en gång till på reglaget "AS &G O FF "
.
Systemet är på nytt aktivt, vilket indikeras
genom att kontrollampan "AS &G O FF "
släcks
i instrumenttavlan eller på instrumenttavlans
display.

Funk tionsfel

Om ett funktionsfel skulle uppstå i systemet
blinkar kontrollampan "AS &G O FF "
på
instrumenttavlan eller på instrumenttavlans
display, och systemet upphör att fungera.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet. Det här systemet kräver ett batteri
med speciella egenskaper och
specifikationer (tekniska data finns att
hämta på din CITROËN-verkstad eller
en annan kvalificerad verkstad).
Vid montering av ett batteri som inte
rekommenderas av CITROËN kan det uppstå
funktionsfel i systemet.

Underhåll

Systemet "Auto Stop & Go" bygger på
mycket avancerad teknik. Alla ingrepp
på denna typ av batteri får enbart
utföras av en CITROËN-verkstad eller
en annan kvalificerad verkstad.

Om ett funktionsfel uppstår när motorn står i
STOP-läget kan bilen få motorstopp. Följande
kontrollampor tänds i instrumenttavlan eller på
instrumenttavlans display:

Du måste då stänga av tändningen och starta
om bilen med nyckeln eller med knappen
START/STOP.

175
7
Praktisk information
















Byte av hjul

Verktygen förvaras i bagageutrymmet under
golvet.
Gör så här:


)
Öppna bagageluckan.

)
Lyft upp golvet och ta bort det.


Ta f r a m v e r k t y g e n


Lista över verktyg

Dessa verktyg är specifika för din bil. Använd
dem inte till andra ändamål.


1.
Hylsnyckel.
Kan användas för demontering
av hjulkapseln och borttagning av
hjulbultarna.

2.
Domkraft.
Kan användas för att lyfta upp bilen.

3.
Vev.
Kan användas för att veckla ut domkraften.

4.
Borttagbar bogserögla.
Se "Bogsering av bilen".

5.
Hylsa för stöldskyddsskruv (finns som
tillbehör).
Används för att anpassa hylsnyckeln till
speciella s. k. stöldskyddsskruvar.
Byte av ett defekt hjul mot reservhjulet, med hjälp av verktyg som medföljer bilen.


Använd endast domkraften för att byta
ut ett skadat däck.
Domkraften kräver inget underhåll.

Domkraften uppfyller Europeiska
unionens bestämmelser som anges i
Maskindirektivet 2006/42/EG.
Konformitetsdeklarationen sitter i slutet
av detta dokument.
Tillverkarens, eller i förekommande
fall ombudets, företagsnamn
och fullständiga adress, liksom
domkraftens beteckning anges i
konformitetsdeklarationen.
