CITROEN C4 CACTUS 2014 Kezelési útmutató (in Hungarian)

29
E3_hu_Chap01_controle-de-marche_ed01-2014
VisszajelzésVisszajelzés állapotaOk Teendők / megjegyzések
+
+ SCR

környezetvédelmi
rendszer
(Blue HDi
dízelmotorok)
hangjelzés és a
környezetvédelmi rendszer
meghibásodására utaló
üzenet kíséretében
a gyújtás ráadásától
folyamatosan világít,
és közben a SERVICE
visszajelző és az
öndiagnosztikai rendszer
visszajelzője is világítA rendszer az SCR környezetvédelmi
rendszer hibáját észleli. Amikor a kipufogógáz-kibocsátás újra eléri a
megfelelő szintet, a figyelmeztetés eltűnik.
hangjelzés és a
hatótávolságot jelző
üzenet kíséretében
a gyújtás ráadásától
villog, és közben a
SERVICE visszajelző
és az öndiagnosztikai
rendszer visszajelzője
is világít A hatótávoság 0
és 1 100 km között
van. Az üzemképtelenség elkerülése
érdekében minél
előbb forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
hangjelzés és az
indítás letiltásáról
tájékoztató üzenet
kíséretében a gyújtás
ráadásától villog, és
közben a SERVICE
visszajelző és az
öndiagnosztikai
rendszer visszajelzője
is világít Ön túllépte az engedélyezett
futásteljesítményt: az előírásoknak
megfelelően egy berendezés
meggátolja a motor újraindítását.
A motor újraindításának lehetővé tétele érdekében
feltétlen
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
1
A működés ellenőrzése

30
Minimális
üzemanyagszintfolyamatos,
hangjelzés és üzenet
kíséri Az első kigyulladáskor az
üzemanyagtartályban még kb. 5
liter
üzemanyag áll rendelkezésre.
Ezt a tartalékot kezdi el használni. Feltétlenül töltsön üzemanyagot a tartályba, még
mielőtt teljesen kifogyna.
Ez a visszajelzés hangjelzés és egy üzenet
kíséretében minden gyújtásráadáskor kigyullad,
amíg nem tölt elegendő mennyiségű üzemanyagot a
tartályba.
A hangjelzés és az üzenet egyre gyakrabban jelenik
meg, ahogy az üzemanyag szintje a nullához közelít.
A tartály űrtartalma:
-

b
enzinmotor: kb. 50 liter,
-

d
ízelmotor: kb. 45 vagy 50 liter (modellváltozattól
függően).
Ne hagyja, hogy az üzemanyag teljesen kifogyjon,
mert károsodhat a környezetvédelmi és a
befecskendező-rendszer.
Be nem csatolt /
kicsatolt
biztonsági öv(ek) folyamatos,
vagy hangjelzés
kíséretében villog Egy biztonsági öv nem lett becsatolva
vagy kicsatolták.
Húzza meg a hevedert, majd helyezze a csatot a
reteszelőelembe.
Légzsákok ideiglenesen világít A gyújtás ráadásakor néhány
másodpercre kigyullad, majd elalszik. A visszajelzésnek a motor indításakor ki kell aludnia.
Ha nem alszik ki, forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
folyamatos Valamelyik légzsákrendszer vagy
a biztonsági övek pirotechnikai
övfeszítőinek egyike meghibásodott. Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Visszajelzés
Visszajelzés állapotaOk Teendők / megjegyzések
A működés ellenőrzése

31
E3_hu_Chap01_controle-de-marche_ed01-2014
Motorolajnyomásfolyamatos A motor kenőköre meghibásodott. Azonnal álljon meg egy biztonságos helyen.
Parkoljon le, vegye le a gyújtást, és forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.
AkkumulátortöltésfolyamatosAz akkumulátor töltőköre
meghibásodott (koszos vagy kilazult
saruk, laza vagy szakadt ékszíj stb.). A visszajelzésnek a motor indításakor ki kell aludnia.
Ha nem alszik ki, forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Maximális
hűtőfolyadék-
hőmérséklet folyamatos
A hűtőfolyadék hőmérséklete túl
magas. Azonnal álljon meg egy biztonságos helyen.
Várja meg, amíg lehűl a motor, és ha szükséges,
végezze el a feltöltést.
Ha a probléma továbbra is fennáll, forduljon a
CITROËN hálózathoz vagy egy szakszervizhez.
Visszajelzés
Visszajelzés állapotaOk Teendők / megjegyzések
1
A működés ellenőrzése

32
Lapos kerékfolyamatos,
hangjelzés és üzenet
kíséri Egy vagy több kerékben nem
megfelelő a levegőnyomás.
A lehető leghamarabb ellenőrizze a gumiabroncsok
nyomását.
Az ellenőrzést lehetőleg hideg gumiabroncsokon
végezze.
Egy vagy több kerék nyomásának korrigálása,
ill. kerékcsere után mindig újra kell inicializálni a
rendszert.
Bővebb információért lásd a "Keréknyomás-ellenőrző
rendszer" c. részt.
+ villog, majd a
szervizlámpával
együtt folyamatosan
világítA funkció működésében zavar lépett
fel: az abroncsnyomás ellenőrzése
nem biztosított.
Amint lehet, ellenőrizze a gumiabroncsok nyomását.
Ellenőriztesse a rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Nyomja be a
fékpedált hangjelzés és
figyelmeztető
üzenet kíséretében
villog, miközben
az elektronikusan
vezérelt sebességváltó
"Nyomja be a
fékpedált" jelzőlámpája
is villog Elektronikusan vezérelt váltó esetén
a fékpedál a motor indításakor nincs
benyomva.
Elektronikusan vezérelt sebességváltó esetén a motor
indításakor nyomja be a fékpedált.
Ha a fékpedál lenyomása nélkül akarná kioldani a
rögzítőféket, a visszajelzés tovább világít.
villog Elektronikusan vezérelt
sebességváltó esetén, ha túl sokáig
tartja meg a gépjárművet lejtős
úton a gázpedál segítségével, a
tengelykapcsoló túlmelegszik. Használja a fékpedált és/vagy a rögzítőféket.
Visszajelzés
Visszajelzés állapotaOk Teendők / megjegyzések
A működés ellenőrzése

33
E3_hu_Chap01_controle-de-marche_ed01-2014
Karbantartásjelző
A rendszer a gyártó karbantartási ütemterve
szerint soron következő karbantartás
esedékességéről nyújt tájékoztatást a vezető
számára.
Több mint 3000 km múlva
e sedékes felülvizsgálat
A gyújtás ráadását követően a kijelzőn
semmiféle karbantartásra vonatkozó információ
nem jelenik meg.
1000-3000 km múlva esedékes
f elülvizsgálat
A gyújtás ráadását követően a karbantartási
műveleteket szimbolizáló kulcs 5
másodpercre
kigyullad. A kilométer-számláló kijelzősorában
a következő karbantartásig megtehető
kilométerek száma látható.
Példa: 2800
km-t tehet meg a következő
karbantartásig.
A gyújtás ráadását követően 5
másodpercig a
következő jelzés látható a kijelzőn:
A gyújtás ráadása után 5
másodperccel
a karbantar tást jelző kulcs kialszik ;
a kilométer-számláló visszatér normál
üzemmódba. A kijelző ilyenkor az összes
megtett kilométer számát mutatja.
Jelzőműszerek
Az esedékesség a számláló legutóbbi
nullázásától kezdve kerül kiszámításra a
legutóbbi karbantartás óta megtett kilométerek
száma, ill. az azóta eltelt idő alapján.
A Blue HDi dízelmotorok esetében
a motorolaj szennyezettségét
is figyelembe veszi a rendszer
(forgalmazó országtól függően).
1
A működés ellenőrzése

34
A felülvizsgálat esedékes
időpontjának túllépése
A karbantar tást jelző kulcs minden gyújtásráadást
követően 5 másodpercig villog, jelzi, hogy a karbantartást
a lehető legrövidebb időn belül el kell végezni.
Példa: 300 kilométerrel túllépte a karbantartás
esedékes időpontját.
Gyújtásráadáskor 5
másodpercig a kijelzőn a
következő jelzés látható:
A Blue HDi dízelmotoroknál a gyújtás
ráadásakor a fenti figyelmeztetés
mellett a szervizlámpa is kigyullad.
A gyújtás ráadása után 5
másodperccel
a kilométer-számláló visszatér normál
üzemmódba, a karbantar tást jelző kulcs
azonban tovább világít . A még megtehető kilométerek számát a
vezető vezetési szokásaitól függően az
időtényező is befolyásolhatja.
A karbantartást jelző kulcs tehát
akkor is kigyulladhat, ha az utolsó
felülvizsgálat óta több idő telt el, mint a
szerviz- és garanciafüzetben feltüntetett
időtartam.
1000 km- en belül esedékes
f elülvizsgálat
Példa: a következő karbantartásig még
900 km-t tehet meg.
A gyújtás ráadását követően 5
másodpercig a
következő jelzés látható a kijelzőn:
A gyújtás ráadása után 5
másodperccel
a kilométer-számláló visszatér normál
üzemmódba. A karbantar tást jelző kulcs
tovább világít , hogy Önt a hamarosan
elvégzendő karbantartásra figyelmeztesse. A Blue HDi dízelmotoroknál a
karbantartásra figyelmeztető kulcs
idő előtti kigyulladása a motorolaj
szennyezettsége miatt is bekövetkezhet
(forgalmazó országtól függően).
A motorolaj elhasználódása a gépjármű
használati feltételeitől függ.
A működés ellenőrzése

35
E3_hu_Chap01_controle-de-marche_ed01-2014

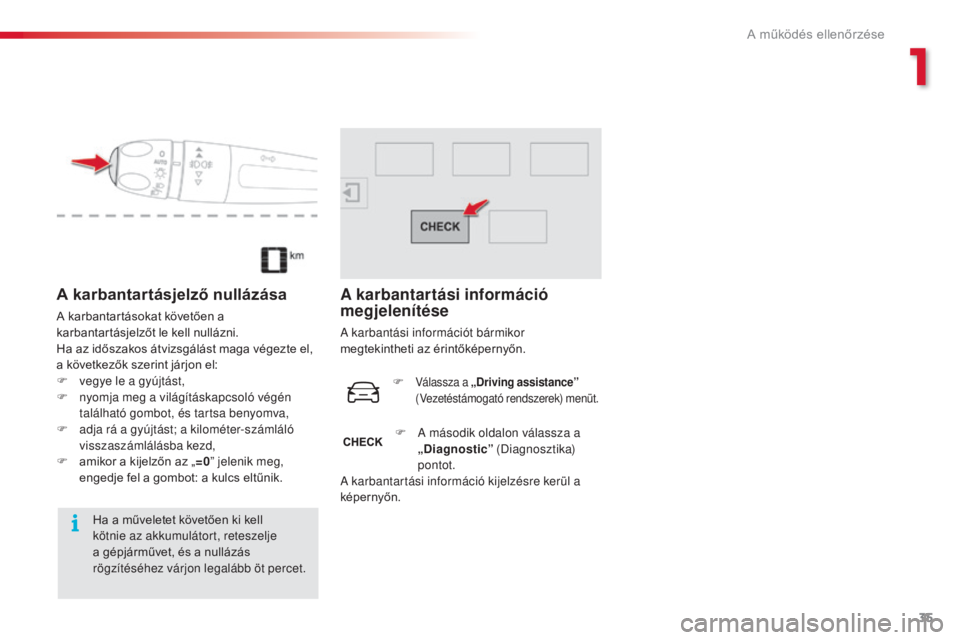

A karbantartásjelző nullázása
A karbantartásokat követően a
karbantartásjelzőt le kell nullázni.
Ha az időszakos átvizsgálást maga végezte el,
a következők szerint járjon el:
F
v
egye le a gyújtást,
F

n
yomja meg a világításkapcsoló végén
található gombot, és tartsa benyomva,
F

a
dja rá a gyújtást; a kilométer-számláló
visszaszámlálásba kezd,
F

a
mikor a kijelzőn az „ =0” jelenik meg,
engedje fel a gombot: a kulcs eltűnik.
Ha a műveletet követően ki kell
kötnie az akkumulátort, reteszelje
a gépjárművet, és a nullázás
rögzítéséhez várjon legalább öt percet.
A karbantartási információ
megjelenítése
A karbantási információt bármikor
megtekintheti az érintőképernyőn. F

Válassza a „Driving assistance”
(Vezetéstámogató rendszerek) menüt.
F A második oldalon válassza a „Diagnostic” (Diagnosztika)
pontot.
A karbantartási információ kijelzésre kerül a
képernyőn.
1
A működés ellenőrzése

36

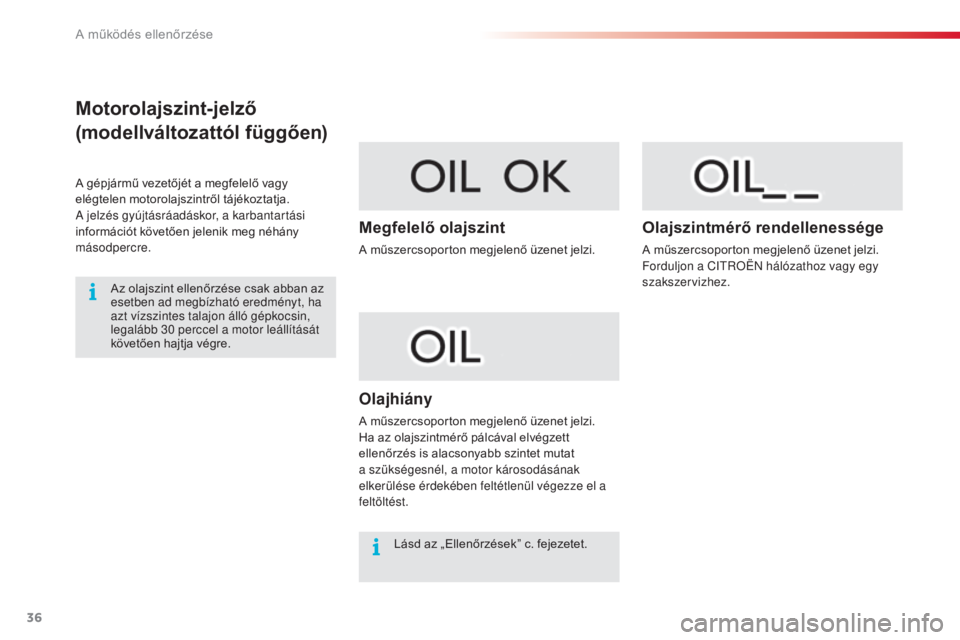

Motorolajszint-jelző
(modellváltozattól függően)
A gépjármű vezetőjét a megfelelő vagy
elégtelen motorolajszintről tájékoztatja.
A jelzés gyújtásráadáskor, a karbantartási
információt követően jelenik meg néhány
másodpercre.Az olajszint ellenőrzése csak abban az
esetben ad megbízható eredményt, ha
azt vízszintes talajon álló gépkocsin,
legalább 30
perccel a motor leállítását
követően hajtja végre.
Megfelelő olajszint
A műszercsoporton megjelenő üzenet jelzi.
Olajhiány
A műszercsoporton megjelenő üzenet jelzi.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mutat
a szükségesnél, a motor károsodásának
elkerülése érdekében feltétlenül végezze el a
feltöltést.
Olajszintmérő rendellenessége
A műszercsoporton megjelenő üzenet jelzi.
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Lásd az „Ellenőrzések” c. fejezetet.
A működés ellenőrzése

37
E3_hu_Chap01_controle-de-marche_ed01-2014
7 colos érintőképernyő
Az érintőképernyő hozzáférést biztosít:
- a f űtés-/légkondicionáló rendszer
vezérléséhez,
-

a f
edélzeti számítógéphez és egyes
gépjárműfunkciók paraméterezéséhez,
-

a
z audioberendezések és a telefon
vezérléséhez,
-

a
z interaktív útmutatóhoz, a
hangbeállításokhoz és a műszer fal-
világítás fényerejének beállításához,
valamint felszereltségtől függően:
-
a

navigációs rendszer vezérléséhez és az
online szolgáltatásokhoz.
Biztonsági okokból a fokozott
odafigyelést igénylő műveleteket a
vezetőnek mindig álló gépjárműben
kell elvégeznie.
Egyes funkciók menet közben nem
állnak rendelkezésre.Általános működés
Javaslatok
Az érintőképernyő használatakor határozott
nyomásra van szükség, különösen az ún.
„csúsztatott” mozdulatoknál (listák görgetése,
térkép elmozdítása stb.).
Az enyhe simítás nem elegendő.
A képernyő nem veszi figyelembe a több ujjal
történő nyomást.
Ez a technológia bármilyen hőmérsékleten
működik, és a kesztyűvel történő használatot is
lehetővé teszi.
Ne használjon hegyes tárgyakat az érintőképernyőn.Nedves kézzel ne érintse meg az érintőképernyőt.
Az érintőképernyő tisztításához használjon
tiszta puha kendőt. A második oldalra lépés
Visszalépés az első oldalra
Kiegészítő információk megjelenítése
és egyes funkciók beállítása
Jóváhagyás és a módosítások
mentése
Kilépés
Működési elv
A menükbe történő belépéshez használja
az érintőképernyő két oldalán elhelyezett
gombokat, majd nyomja meg az
érintőképernyőn megjelenő gombokat.
Minden menü egy vagy két oldalon jelenik meg
(első és második oldal).
Ha néhány másodpercig nem végez
semmilyen műveletet a második oldalon,
automatikusan az első oldal jelenik meg.
Nagy melegben a rendszer minimum
5

percre készenléti üzemmódba
kapcsolhat (nincs kép és hang).
Jelzőlámpák állapota
Egyes gombokhoz jelzőlámpa tartozik, mely az
adott funkció állapotát jelzi.
Zöld jelzőlámpa: az adott funkciót bekapcsolta.
Narancssárga jelzőlámpa: az adott funkciót
kikapcsolta.
1
A működés ellenőrzése

38
* Felszereltségtől függően.
Air conditioning
(Légkondicionáló)
A különböző hőmérséklet- és
levegőhozam-beállítások kezelését
teszi lehetővé.
Driving assistance
(Vezetéstámogató rendszerek)
Hozzáférést biztosít a fedélzeti
számítógéphez, és lehetővé teszi
egyes gépjárműfunkciók aktiválását,
semlegesítését és beállítását.
Media (M é dia)
A rádió, ill. a különböző zenelejátszók
kiválasztását és fotók megtekintését
teszi lehetővé.
Navigation (Navigáció)*
A célravezetés paraméterezését és
az úti cél kiválasztását teszi lehetővé. Configuration
(Konfigurálás)
Lehetővé teszi a hangok és a
műszer fal-világítás fényerejének
beállítását, valamint hozzáférést
biztosít a gépjármű berendezéseivel
és a visszajelző lámpákkal
kapcsolatos interaktív útmutató
funkcióhoz.
Connected services (Online
szolgáltatások)*
A CITROËN hálózatban előfizethető
modemmel (USB-stick) hozzáférést
biztosít egy webes alkalmazáshoz,
mellyel egyszerűbben,
biztonságosabban és saját
igényeinek megfelelően szervezheti
meg utazásait.
Telephone (Telefon)
Bluetoothon keresztül történő
telefoncsatlakoztatást tesz lehetővé.
Az érintőképernyő menüi
A „ Légkondicionáló” menüvel
kapcsolatban olvassa el a "Kényelem"
c. fejezetet. A „
Média” , „Navigáció” , „Online
szolgáltatások” és „Telefon” menüvel
kapcsolatban lásd az "Audio- és
telematikai berendezések" c. fejezetet.
A működés ellenőrzése
