CITROEN C4 CACTUS 2014 Navodila Za Uporabo (in Slovenian)

219
E3_sl_Chap10_verifications_ed01-2014

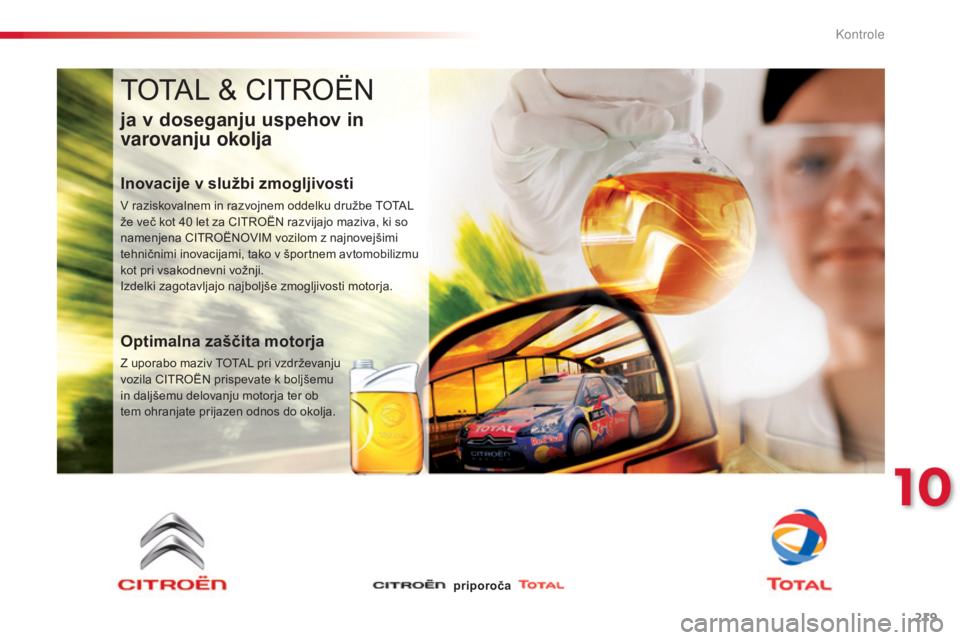

TOTAL & CITROËN
ja v doseganju uspehov in
varovanju okolja
Inovacije v službi zmogljivosti
V raziskovalnem in razvojnem oddelku družbe TOTAL
že več kot 40 let za CITROËN razvijajo maziva, ki so
namenjena CITROËNOVIM vozilom z najnovejšimi
tehničnimi inovacijami, tako v športnem avtomobilizmu
kot pri vsakodnevni vožnji.
Izdelki zagotavljajo najboljše zmogljivosti motorja.
Optimalna zaščita motorja
Z uporabo maziv TOTAL pri vzdrževanju
vozila CITROËN prispevate k boljšemu
in daljšemu delovanju motorja ter ob
tem ohranjate prijazen odnos do okolja.
priporoča
10
Kontrole

220
E3_sl_Chap10_verifications_ed01-2014

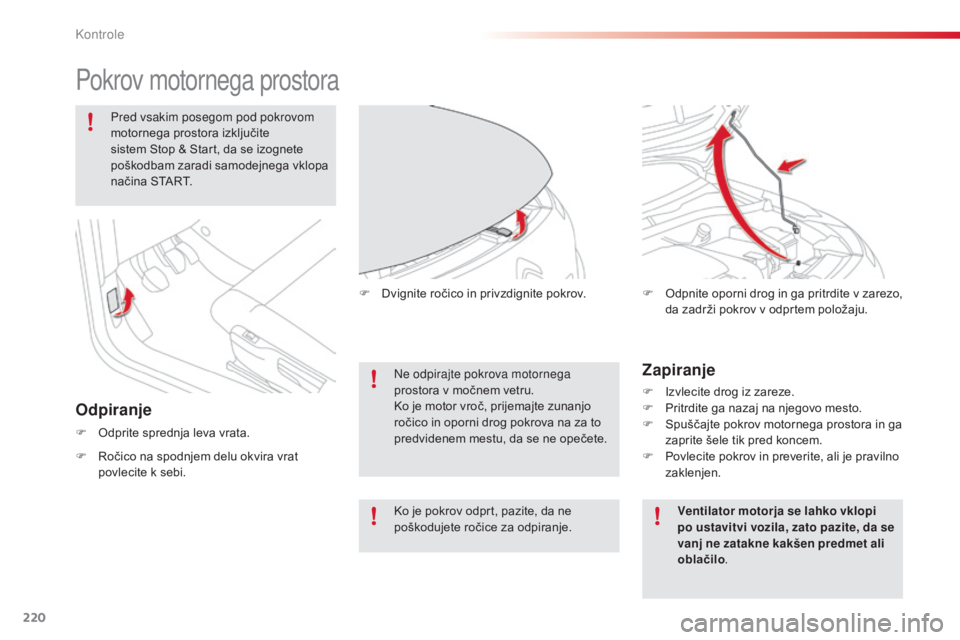

Pokrov motornega prostora
F Odprite sprednja leva vrata.Ne odpirajte pokrova motornega
prostora v močnem vetru.
Ko je motor vroč, prijemajte zunanjo
ročico in oporni drog pokrova na za to
predvidenem mestu, da se ne opečete.
F

D
vignite ročico in privzdignite pokrov.
F
O
dpnite oporni drog in ga pritrdite v zarezo,
da zadrži pokrov v odprtem položaju.
Odpiranje
F Ročico na spodnjem delu okvira vrat povlecite k sebi.Pred vsakim posegom pod pokrovom
motornega prostora izključite
sistem Stop & Start, da se izognete
poškodbam zaradi samodejnega vklopa
načina START.
Ventilator motorja se lahko vklopi
po ustavitvi vozila, zato pazite, da se
vanj ne zatakne kakšen predmet ali
oblačilo.
Zapiranje
F Izvlecite drog iz zareze.
F
P ritrdite ga nazaj na njegovo mesto.
F

S
puščajte pokrov motornega prostora in ga
zaprite šele tik pred koncem.
F

P
ovlecite pokrov in preverite, ali je pravilno
zaklenjen.
Ko je pokrov odprt, pazite, da ne
poškodujete ročice za odpiranje.
Kontrole

221
E3_sl_Chap10_verifications_ed01-2014

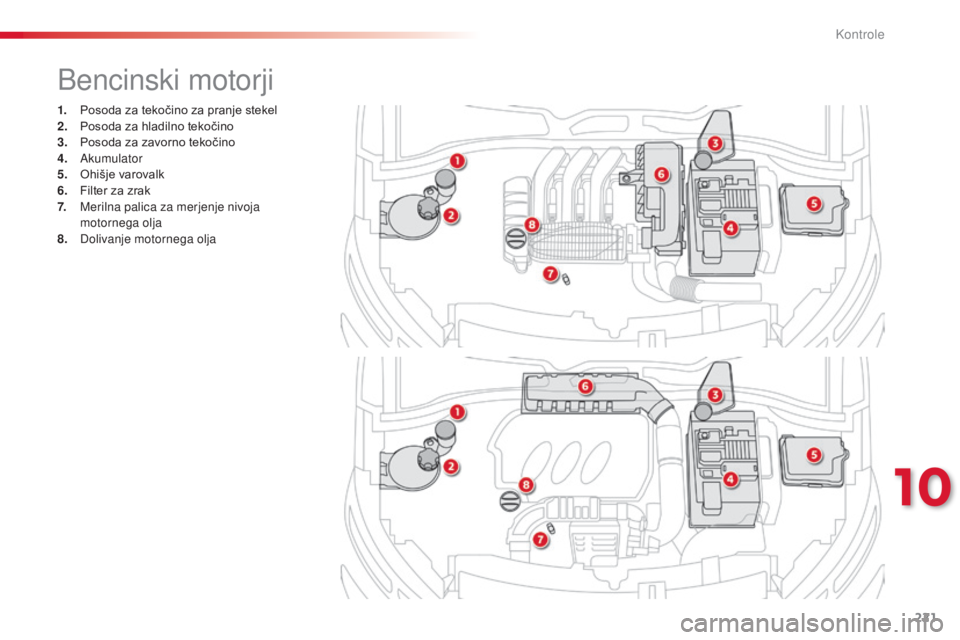

1. Posoda za tekočino za pranje stekel
2. Posoda za hladilno tekočino
3.
P

osoda za zavorno tekočino
4.
A

kumulator
5.
O

hišje varovalk
6.
F

ilter za zrak
7.
M

erilna palica za merjenje nivoja
motornega olja
8.
D

olivanje motornega olja
Bencinski motorji
10
Kontrole

222
E3_sl_Chap10_verifications_ed01-2014
1. Posoda za tekočino za pranje stekel
2. Posoda za hladilno tekočino
3.
P

osoda za zavorno tekočino
4.
A

kumulator
5.
O

hišje varovalk
6.
F

ilter za zrak
7.
M

erilna palica za merjenje nivoja
motornega olja
8.
D

olivanje motornega olja
9.
Č

rpalka za polnjenje krogotoka*
Dizelski motorji
* Odvisno od motorja.
Kontrole

223
E3_sl_Chap10_verifications_ed01-2014

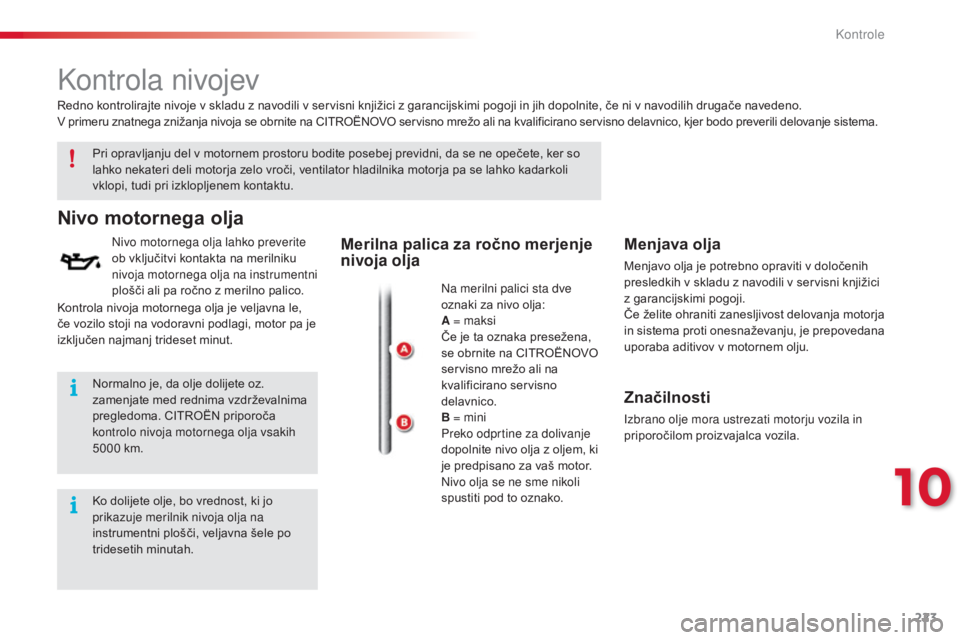

Kontrola nivojev
Pri opravljanju del v motornem prostoru bodite posebej previdni, da se ne opečete, ker so
lahko nekateri deli motorja zelo vroči, ventilator hladilnika motorja pa se lahko kadarkoli
vklopi, tudi pri izklopljenem kontaktu.
Nivo motornega olja
Nivo motornega olja lahko preverite
ob vključitvi kontakta na merilniku
nivoja motornega olja na instrumentni
plošči ali pa ročno z merilno palico.Menjava olja
Menjavo olja je potrebno opraviti v določenih
presledkih v skladu z navodili v servisni knjižici
z garancijskimi pogoji.
Če želite ohraniti zanesljivost delovanja motorja
in sistema proti onesnaževanju, je prepovedana
uporaba aditivov v motornem olju.
Značilnosti
Izbrano olje mora ustrezati motorju vozila in
priporočilom proizvajalca vozila.
Redno kontrolirajte nivoje v skladu z navodili v servisni knjižici z garancijskimi pogoji in jih dopolnite, če ni v navodilih drugače navedeno.
V primeru znatnega znižanja nivoja se obrnite na CITROËNOVO servisno mrežo ali na kvalificirano servisno delavnico, kjer bodo preverili delovanje sistema.
Merilna palica za ročno merjenje
nivoja olja
Na merilni palici sta dve
oznaki za nivo olja:
A = maksi
Če je ta oznaka presežena,
se obrnite na CITROËNOVO
servisno mrežo ali na
kvalificirano servisno
delavnico.
B = mini
Preko odprtine za dolivanje
dopolnite nivo olja z oljem, ki
je predpisano za vaš motor.
Nivo olja se ne sme nikoli
spustiti pod to oznako.
Kontrola nivoja motornega olja je veljavna le,
če vozilo stoji na vodoravni podlagi, motor pa je
izključen najmanj trideset minut.
Normalno je, da olje dolijete oz.
zamenjate med rednima vzdrževalnima
pregledoma. CITROËN priporoča
kontrolo nivoja motornega olja vsakih
5000

km.
Ko dolijete olje, bo vrednost, ki jo
prikazuje merilnik nivoja olja na
instrumentni plošči, veljavna šele po
tridesetih minutah.
10
Kontrole

224
E3_sl_Chap10_verifications_ed01-2014

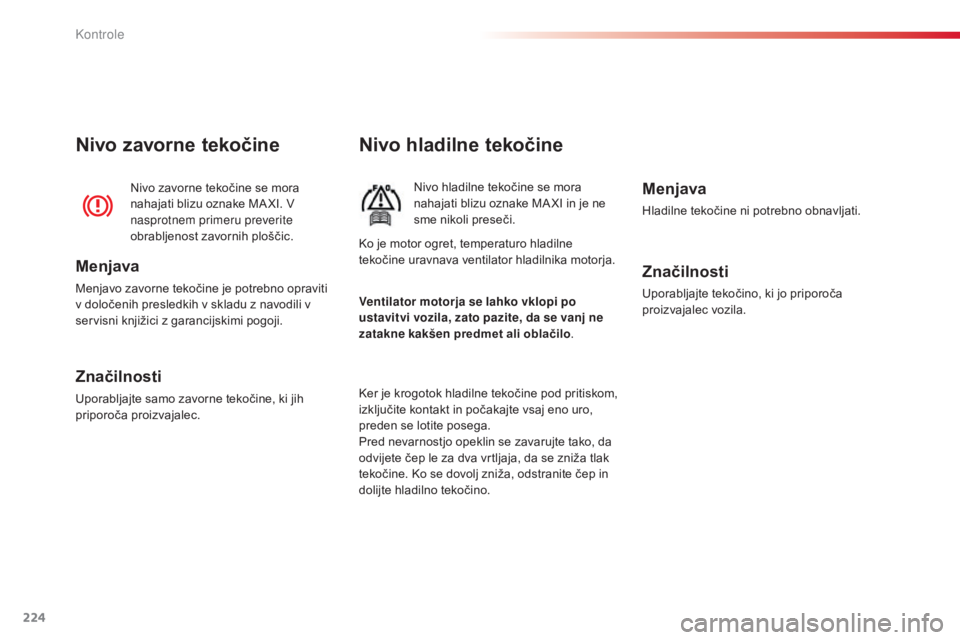

Nivo hladilne tekočine
Nivo hladilne tekočine se mora
nahajati blizu oznake MA XI in je ne
sme nikoli preseči.
Ker je krogotok hladilne tekočine pod pritiskom,
izključite kontakt in počakajte vsaj eno uro,
preden se lotite posega.
Pred nevarnostjo opeklin se zavarujte tako, da
odvijete čep le za dva vrtljaja, da se zniža tlak
tekočine. Ko se dovolj zniža, odstranite čep in
dolijte hladilno tekočino.Menjava
Hladilne tekočine ni potrebno obnavljati.
Nivo zavorne tekočine se mora
nahajati blizu oznake MA XI. V
nasprotnem primeru preverite
obrabljenost zavornih ploščic.
Nivo zavorne tekočine
Menjava
Menjavo zavorne tekočine je potrebno opraviti
v določenih presledkih v skladu z navodili v
servisni knjižici z garancijskimi pogoji.
Značilnosti
Uporabljajte samo zavorne tekočine, ki jih
priporoča proizvajalec. Ventilator motorja se lahko vklopi po
ustavitvi vozila, zato pazite, da se vanj ne
zatakne kakšen
predmet ali oblačilo .
Ko je motor ogret, temperaturo hladilne
tekočine uravnava ventilator hladilnika motorja.
Značilnosti
Uporabljajte tekočino, ki jo priporoča
proizvajalec vozila.
Kontrole

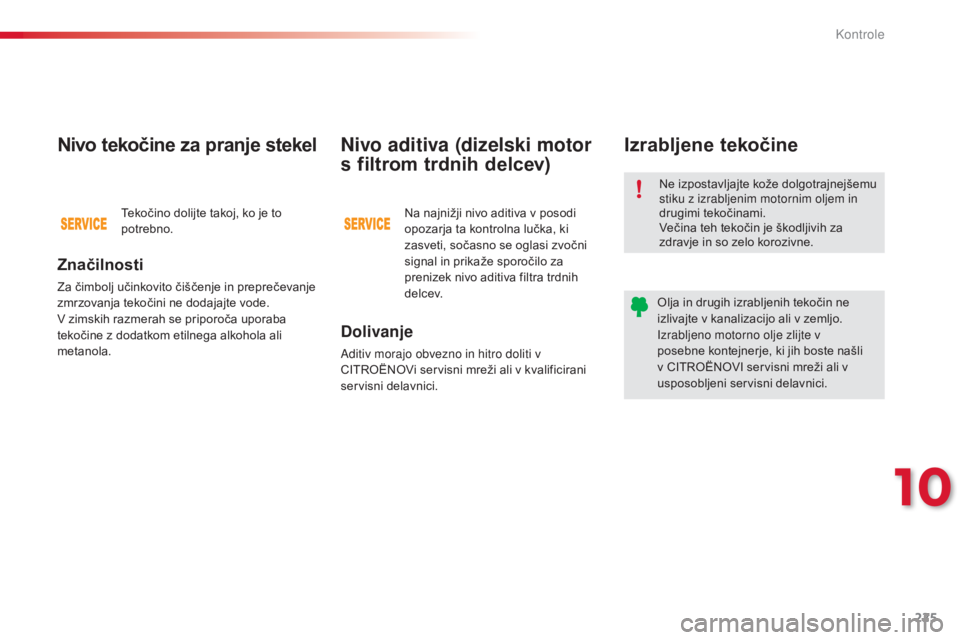

225
E3_sl_Chap10_verifications_ed01-2014
Ne izpostavljajte kože dolgotrajnejšemu
stiku z izrabljenim motornim oljem in
drugimi tekočinami.
Večina teh tekočin je škodljivih za
zdravje in so zelo korozivne.
Olja in drugih izrabljenih tekočin ne
izlivajte v kanalizacijo ali v zemljo.
Izrabljeno motorno olje zlijte v
posebne kontejnerje, ki jih boste našli
v CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.
Izrabljene tekočine
Dolivanje
Aditiv morajo obvezno in hitro doliti v
CITROËNOVi servisni mreži ali v kvalificirani
servisni delavnici.
Nivo aditiva (dizelski motor
s filtrom trdnih delcev)
Na najnižji nivo aditiva v posodi
opozarja ta kontrolna lučka, ki
zasveti, sočasno se oglasi zvočni
signal in prikaže sporočilo za
prenizek nivo aditiva filtra trdnih
delcev.
Značilnosti
Za čimbolj učinkovito čiščenje in preprečevanje
zmrzovanja tekočini ne dodajajte vode.
V zimskih razmerah se priporoča uporaba
tekočine z dodatkom etilnega alkohola ali
metanola.
Nivo tekočine za pranje stekel
Tekočino dolijte takoj, ko je to
potrebno.
10
Kontrole

226
E3_sl_Chap10_verifications_ed01-2014
Kontrole

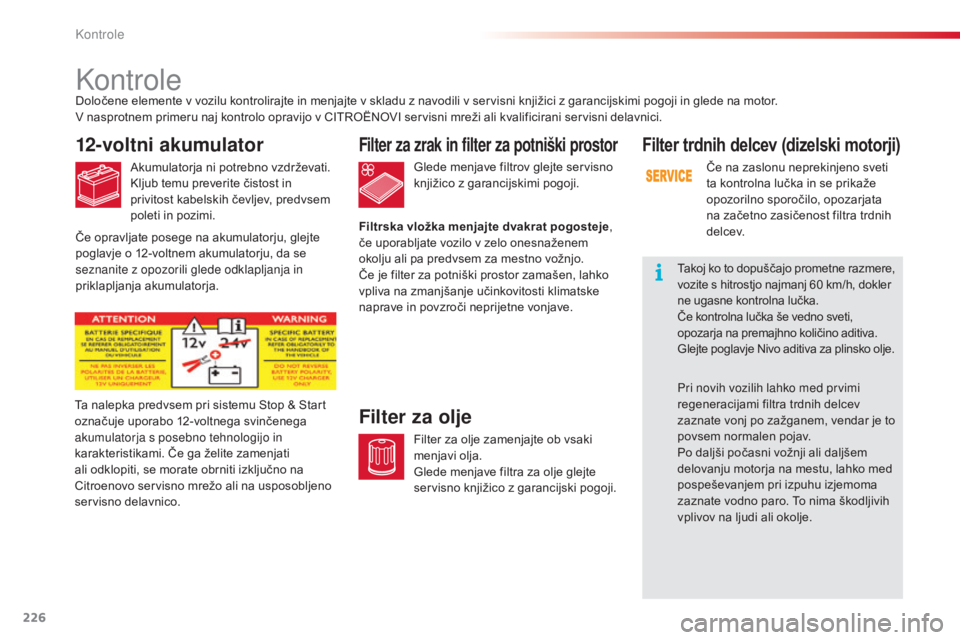

12-voltni akumulator
Akumulatorja ni potrebno vzdrževati.
Kljub temu preverite čistost in
privitost kabelskih čevljev, predvsem
poleti in pozimi.Glede menjave filtrov glejte servisno
knjižico z garancijskimi pogoji.
Filter za zrak in filter za potniški prostor
Filter za olje zamenjajte ob vsaki
menjavi olja.
Glede menjave filtra za olje glejte
servisno knjižico z garancijski pogoji.
Filter za oljeTa nalepka predvsem pri sistemu Stop & Start
označuje uporabo 12-voltnega svinčenega
akumulatorja s posebno tehnologijo in
karakteristikami. Če ga želite zamenjati
ali odklopiti, se morate obrniti izključno na
Citroenovo servisno mrežo ali na usposobljeno
servisno delavnico.Določene elemente v vozilu kontrolirajte in menjajte v skladu z navodili v servisni knjižici z garancijskimi pogoji in glede na motor.
V nasprotnem primeru naj kontrolo opravijo v CITROËNOVI servisni mreži ali kvalificirani servisni delavnici.
Filtrska vložka menjajte dvakrat pogosteje,
če uporabljate vozilo v zelo onesnaženem
okolju ali pa predvsem za mestno vožnjo.
Če je filter za potniški prostor zamašen, lahko
vpliva na zmanjšanje učinkovitosti klimatske
naprave in povzroči neprijetne vonjave.
Filter trdnih delcev (dizelski motorji)
Če na zaslonu neprekinjeno sveti
ta kontrolna lučka in se prikaže
opozorilno sporočilo, opozarjata
na začetno zasičenost filtra trdnih
delcev.
Takoj ko to dopuščajo prometne razmere,
vozite s hitrostjo najmanj 60
km/h, dokler
ne ugasne kontrolna lučka.
Če kontrolna lučka še vedno sveti,
opozarja na premajhno količino aditiva.
Glejte poglavje Nivo aditiva za plinsko olje.
Pri novih vozilih lahko med prvimi
regeneracijami filtra trdnih delcev
zaznate vonj po zažganem, vendar je to
povsem normalen pojav.
Po daljši počasni vožnji ali daljšem
delovanju motorja na mestu, lahko med
pospeševanjem pri izpuhu izjemoma
zaznate vodno paro. To nima škodljivih
vplivov na ljudi ali okolje.
Če opravljate posege na akumulatorju, glejte
poglavje o 12-voltnem akumulatorju, da se
seznanite z opozorili glede odklapljanja in
priklapljanja akumulatorja.
Kontrole

227
E3_sl_Chap10_verifications_ed01-2014

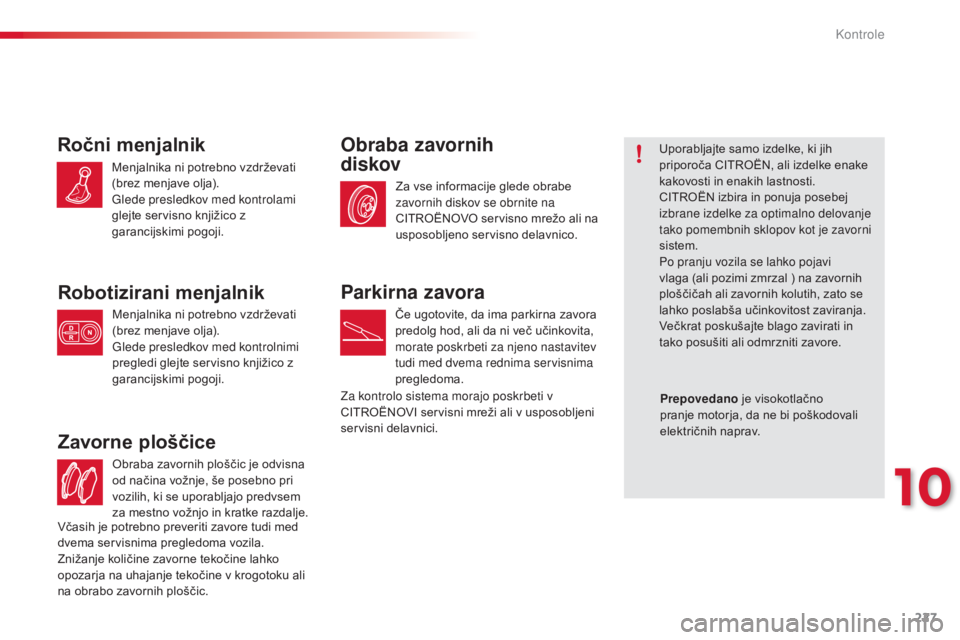

Obraba zavornih ploščic je odvisna
od načina vožnje, še posebno pri
vozilih, ki se uporabljajo predvsem
za mestno vožnjo in kratke razdalje.
Zavorne ploščice
Za vse informacije glede obrabe
zavornih diskov se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Obraba zavornih
diskovUporabljajte samo izdelke, ki jih
priporoča CITROËN, ali izdelke enake
kakovosti in enakih lastnosti.
CITROËN izbira in ponuja posebej
izbrane izdelke za optimalno delovanje
tako pomembnih sklopov kot je zavorni
sistem.
Po pranju vozila se lahko pojavi
vlaga (ali pozimi zmrzal ) na zavornih
ploščičah ali zavornih kolutih, zato se
lahko poslabša učinkovitost zaviranja.
Večkrat poskušajte blago zavirati in
tako posušiti ali odmrzniti zavore.Ročni menjalnik
Menjalnika ni potrebno vzdrževati
(brez menjave olja).
Glede presledkov med kontrolami
glejte servisno knjižico z
garancijskimi pogoji.
Robotizirani menjalnik
Menjalnika ni potrebno vzdrževati
(brez menjave olja).
Glede presledkov med kontrolnimi
pregledi glejte servisno knjižico z
garancijskimi pogoji.
Parkirna zavora
Če ugotovite, da ima parkirna zavora
predolg hod, ali da ni več učinkovita,
morate poskrbeti za njeno nastavitev
tudi med dvema rednima servisnima
pregledoma.
Za kontrolo sistema morajo poskrbeti v
CITROËNOVI servisni mreži ali v usposobljeni
servisni delavnici. Prepovedano
je visokotlačno
pranje motorja, da ne bi poškodovali
električnih naprav.
Včasih je potrebno preveriti zavore tudi med
dvema servisnima pregledoma vozila.
Znižanje količine zavorne tekočine lahko
opozarja na uhajanje tekočine v krogotoku ali
na obrabo zavornih ploščic.
10
Kontrole

228
E3_sl_Chap11_caracteristiques_techniques_ed01-2014

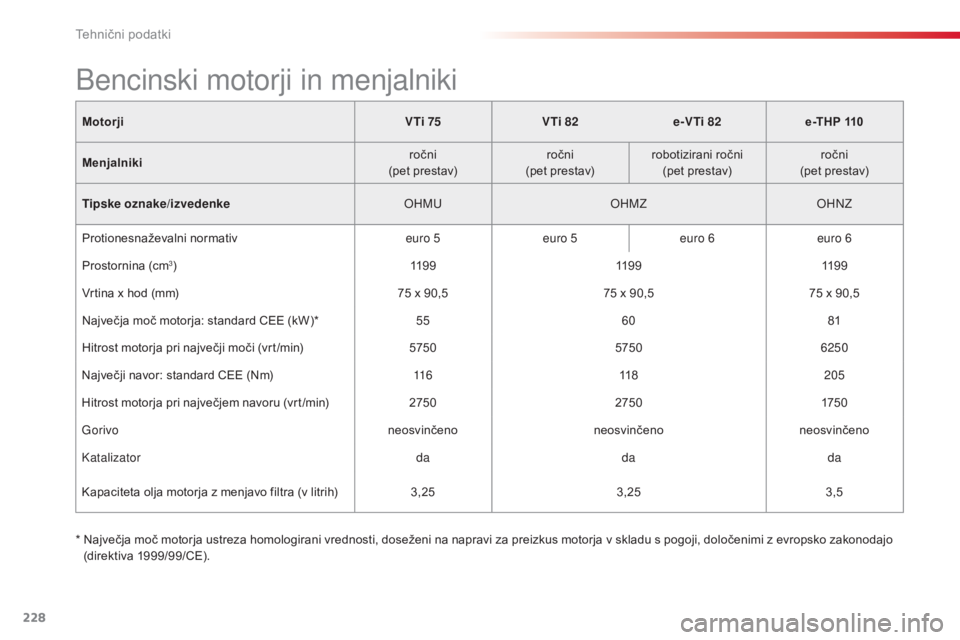

MotorjiV Ti 75VTi 82e-VTi 82 e-THP 110
Menjalniki ročni
(pet prestav) ročni
(pet prestav) robotizirani ročni
(pet prestav) ročni
(pet prestav)
Tipske oznake/izvedenke OHMUOHMZOHNZ
Protionesnaževalni normativ euro 5euro 5euro 6euro 6
Prostornina (cm
3) 11 9 911 9 911 9 9
Vrtina x hod (mm) 75
x 90,575
x 90,575
x 90,5
Največja moč motorja: standard CEE (kW)* 5560 81
Hitrost motorja pri največji moči (vrt /min) 575057506250
Največji navor: standard CEE (Nm) 11 6118205
Hitrost motorja pri največjem navoru (vrt /min) 27502750 175 0
Gorivo neosvinčenoneosvinčenoneosvinčeno
Katalizator dadada
Kapaciteta olja motorja z menjavo filtra (v litrih) 3,253,25 3,5
*

N

ajvečja moč motorja ustreza homologirani vrednosti, doseženi na napravi za preizkus motorja v skladu s pogoji, določenimi z evropsko zakonodajo
(direktiva 1999/99/CE).
Bencinski motorji in menjalniki
Tehnični podatki
