stop start CITROEN C4 CACTUS 2015 InstruktionsbÖcker (in Swedish)

79
C4-cactus_sv_Chap05_conduite_ed02-2014
Starta / stänga av motorn
Det har 3 lägen:
- l äge 1 (Stopp): insättning och utdragning
av nyckeln, låst rattstång.
-

l
äge 2

(Tändning) : upplåsning av
rattstång, påslagning av tändningen,
glödning av dieselmotor, motorstart.
-

l
äge 3

(Star t).
Tändningslås
När motorn stängts av är inte bilens
bromsservosystem längre aktivt.
Tändningsläge (2)
I det här läget kan du använda bilens elektriska
utrustning eller ladda tillbehör.
När batteriets laddningsnivå sjunkit
till reservnivån, övergår systemet till
energisparläget: strömförsörjningen stängs av
automatiskt för att spara på batteriets laddning. Undvik att hänga tunga föremål vid
nyckeln som kan tynga ner den när den
sitter i tändlåset och som kan leda till
funktionsfel.
5
Körning

84
C4-cactus_sv_Chap05_conduite_ed02-2014
Funktionssätt

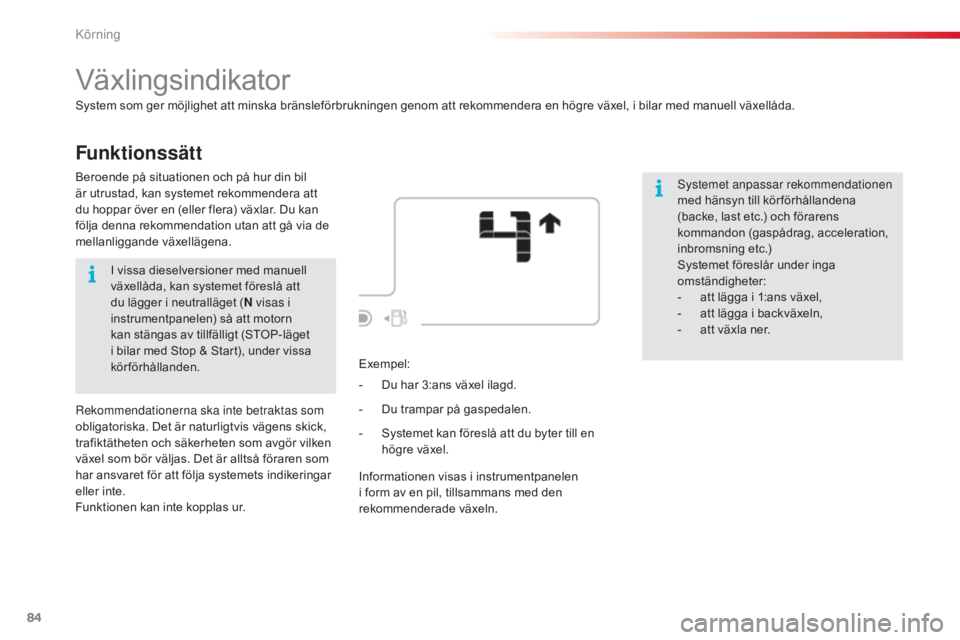

Växlingsindikator
System som ger möjlighet att minska bränsleförbrukningen genom att rekommendera en högre växel, i bilar med manuell växellåda.
sy
stemet anpassar rekommendationen
med hänsyn till kör förhållandena
(backe, last etc.) och förarens
kommandon (gaspådrag, acceleration,
inbromsning etc.)
Systemet föreslår under inga
omständigheter:
-

a
tt lägga i 1:ans växel,
-

a
tt lägga i backväxeln,
-

a
tt växla ner.
Exempel:
-

D
u har 3:ans växel ilagd.
Beroende på situationen och på hur din bil
är utrustad, kan systemet rekommendera att
du hoppar över en (eller flera) växlar. Du kan
följa denna rekommendation utan att gå via de
mellanliggande växellägena.
-

D
u trampar på gaspedalen.
-

S
ystemet kan föreslå att du byter till en
högre växel.
Informationen visas i instrumentpanelen
i form av en pil, tillsammans med den
rekommenderade växeln.
I vissa dieselversioner med manuell
växellåda, kan systemet föreslå att
du lägger i neutralläget (
N visas i
instrumentpanelen) så att motorn
kan stängas av tillfälligt (STOP-läget
i bilar med Stop & Start), under vissa
körförhållanden.
re

kommendationerna ska inte betraktas som
obligatoriska. Det är naturligtvis vägens skick,
trafiktätheten och säkerheten som avgör vilken
växel som bör väljas. Det är alltså föraren som
har ansvaret för att följa systemets indikeringar
eller inte.
Funktionen kan inte kopplas ur.
Körning

90
C4-cactus_sv_Chap05_conduite_ed02-2014
stop & start
Funktion
Ställa motorn i STOP-läget
Kontrollampan "ECO" tänds i
instrumentpanelen och motorn ställer
sig automatiskt i viloläge:
-

i

bilar med manuell växellåda: när du
släpper upp kopplingen då bilen står stilla
och du lägger i friläget,
-

i b

ilar med EGS/ETG-växellåda: när du
lägger i neutralläget (reglaget i läge N ) eller
när du trampar ned bromspedalen då bilen
står stilla eller då hastigheten understiger
8

km/tim (beroende på version). Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen. För att höja komforten vid
parkeringsmanövrer är inte STOP-läget
tillgängligt under några sekunder efter
att backväxeln har lagts ur.
STOP-läget ändrar inte bilen bilens
funktioner som t.ex. bromsar,
servostyrning etc.
Särskilda fall när STOP-läget inte
kan kopplas in
Huvudsakliga situationer då STOP-läget inte
aktiveras:
-

b
ilen står i en kraftig väglutning (upp- eller
nedförsbacke),
-

f
örardörren är öppen,
-

f
örarens säkerhetsbälte är lossat,
-

b
ilen inte har kört fortare än 10 km/tim
sedan motorn senast startades av föraren,
-

v
ärmekomforten i kupén gör det
nödvändigt,
-

b
orttagningen av imma är aktiv,
-

s
ärskilda förhållanden så kräver
(batteriladdning, motortemperatur,
bromsservo, utetemperatur etc.).
I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt.
Stop & Start-systemet ställer tillfälligt motorn i viloläge - STOP-läget - när du stannar bilen (rödljus, köbildning etc.). Motorn startar automatiskt igen -
START-läget - när du vill köra iväg. Omstarten sker momentant, snabbt och tyst.
Stop & Start lämpar sig per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser och har en lägre ljudnivå vid
stillastående.
Tidräknare för Stop & Start
En tidräknare håller reda på hur
länge STOP-läget har varit aktivt
under färden.
Den visas i färddatorn (kan öppnas via menyn
" Driving assistance " (Hjälpfunktioner) på
pekskärmen).
Den nollställs varje gång tändningen slås till.
körning

91
C4-cactus_sv_Chap05_conduite_ed02-2014
Ställa motorn i START-läget
Kontrollampan "ECO" släcks och
motorn startar om automatiskt:
-

bi

lar med manuell växellåda: när du
trampar ned kopplingspedalen i botten.
-

b

il med EGS/ETG-växellåda:
●

n

är du släpper upp bromspedalen och
reglaget står i läge D ,
●

n

är du trycker på reglage D då
bromspedalen är uppsläppt och reglaget
står i läge N ,
●

n

är du lägger i backväxeln. START-läget aktiveras automatiskt om:
-
d u öppnar förardörren,
-

f
örarens säkerhetsbälte lossas,
-

b
ilens hastighet överstiger 11 km/tim (med
en EGS/ETG-växellåda),
-

s
ärskilda förhållanden så kräver
(batteriladdning, motortemperatur,
bromsservo, reglering av luftkonditionering
e t c .) .
Särskilda fall: automatisk
aktivering av START-läget
I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt. Koppla ur Stop & Start-systemet
före alla åtgärder i motorrummet för
att undvika alla skaderisker som är
kopplade till en automatisk inkoppling
av START-läget.
Det här systemet kräver ett 12 V-batteri med
speciella egenskaper och specifikationer
(tekniska data finns att hämta hos CITROËN).
Vid montering av ett batteri som inte
rekommenderas av CITROËN kan det uppstå
funktionsfel i systemet.
Använd en 12 V-laddare och vänd inte polerna fel.
Underhåll
Stop & Start-systemet bygger på mycket
avancerad teknik. Vid alla ingrepp bör
du kontakta din CITROËN-verkstad eller
en annan kvalificerad verkstad som
har den kunskap och det materiel som
behövs.
5
Körning

92
C4-cactus_sv_Chap05_conduite_ed02-2014
Funktionsfel i systemet indikeras
i menyn "Driving assistance "
(Hjälpfunktioner) (första sidan) på
pekskärmen.
Funktionsfel
Om ett funktionsfel uppstår
växlar symbolen på knappen till
varningsläge, kontrollampan blinkar en
stund och tänds sedan med fast sken.
Om du trycker på denna knapp för att aktivera
systemet igen blinkar indikeringen några
gånger och lyser sedan på nytt med fast sken.
Stop & Start-funktionen kan ställas in på
pekskärmen.

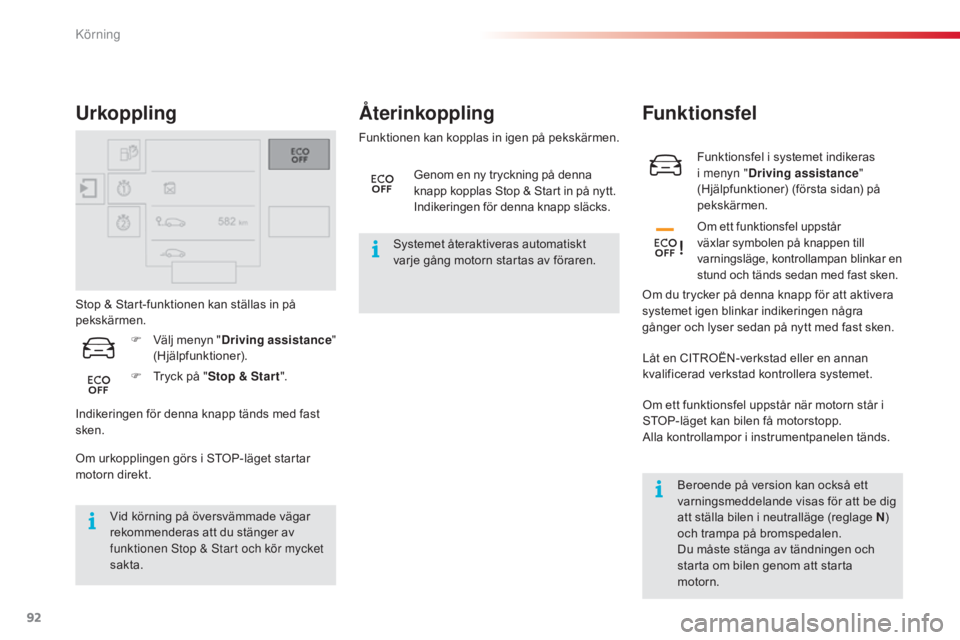

Urkoppling
Om urkopplingen görs i STOP-läget startar
motorn direkt.
Vid körning på översvämmade vägar
rekommenderas att du stänger av
funktionen
s
t
op & s
t
art och kör mycket
sakta. Funktionen kan kopplas in igen på pekskärmen.
Återinkoppling
Systemet återaktiveras automatiskt
varje gång motorn startas av föraren.
F

T

ryck på " Stop & Star t ".
F

V

älj menyn " Driving assistance "
(Hjälpfunktioner).
Indikeringen för denna knapp tänds med fast
sken. Genom en ny tryckning på denna
knapp kopplas Stop & Start in på nytt.
Indikeringen för denna knapp släcks.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Om ett funktionsfel uppstår när motorn står i
STOP-läget kan bilen få motorstopp.
Alla kontrollampor i instrumentpanelen tänds.Beroende på version kan också ett
varningsmeddelande visas för att be dig
att ställa bilen i neutralläge (reglage N )
och trampa på bromspedalen.
Du måste stänga av tändningen och
starta om bilen genom att starta
motorn.
körning

103
C4-cactus_sv_Chap05_conduite_ed02-2014
Park Assist
Detta system är en aktiv parkeringsfunktion som detekterar en P-plats och tar kontroll över servostyrningen för att parkera bilen på denna P-plats.
Systemet kontrollerar styrningen medan föraren sköter gas, bromsning, växling och koppling (manuell växellåda). Under de skeden då bilen kör in och
ut från P-platsen, ger systemet föraren visuell information och ljudinformation för att manövern ska ske säkert. Flera manövrer framåt och bakåt kan
vara nödvändiga.Systemet Park Assist innebär inte under
några omständigheter att föraren kan
vara mindre uppmärksam.
Föraren måste behålla kontrollen över
sin bil genom att försäkra sig om att
platsen förblir ledig under manövern.
I vissa fall kan sensorerna inte
detektera små hinder som befinner sig i
deras döda vinklar. Ändrade däckdimensioner
(överdimensionerade däck,
vinterdäck ...) kan leda till att
parkeringsfunktionen inte fungerar
korrekt.
r

atten roterar snabbt under
manövreringsfaserna: håll inte i ratten,
lägg inte händerna mellan rattekrarna
och se upp med vida kläder, sjalar,
handväskor etc. Det finns risk för
skador. Vid fickparkering detekterar inte
systemet platser som är avsevärt
mindre eller större än bilen.
Parkeringssensorerna aktiveras
automatiskt under manövrerna, vilket
innebär att en kontrollampa kan tändas
på skärmen åtföljt av en ljudsignal, utan
att det påverkar parkeringen.
Valet av parkeringsmanöver
(fickparkering eller utkörning från P-plats)
hindrar bilen från att ställa sig i STOP-
läget med Stop & Start-funktionen.
I STOP-läget innebär ett sådant val att
motorn startar igen.
Föraren kan när som helst ta tillbaka kontrollen över styrningen genom att gripa tag i ratten.
Systemet hjälper föraren att fickparkera och
köra ut från en P-plats.
5
körning

156
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
Bränsletank
Tankvolym
- B ensin: ca 50 liter.
-

D
iesel: ca 45 eller 50 liter (beroende på version).
Reser vnivå Tankning
När reservnivån har nåtts tänds denna
kontrollampa i instrumentpanelen,
åtföljt av en ljudsignal, ett meddelande
samtidigt som den sista lampan i
bränslenivåmätaren blinkar med rött
sken.
Tanka på ett säkert sätt:
F

S
täng alltid av motorn.
F

Ö
ppna tankluckan.
På tankluckans insida finns en dekal som
anger vilken typ av bränsle som ska användas
beroende på motoralternativ.
Påfyllning måste göras med mer än 5
liter för
att registreras av bränslenivåmätaren.
När den tänds första gången återstår ca 5
liter
bränsle i tanken.
Den här lampan tänds varje gång tändningen
slås till, åtföljt av en ljudsignal och ett
meddelande, så länge du inte fyllt på tillräckligt
med bränsle. Denna ljudsignal och detta
meddelande upprepas med allt tätare intervall,
efterhand som tanknivån närmar sig "0" .
Det är nödvändigt att tanka bilen för att undvika
bränslestopp. När tanklocket öppnas kan det höras ett ljud
då luft sugs in i tanken. Detta undertryck
är helt normalt och beror på tätheten i
bränslesystemet.
Bilar med Stop & Start ska aldrig tankas
när motorn står i STOP-läget. Stäng
alltid av tändningen med nyckeln.
Om du får bränslestopp med en
dieselbil bör du även läsa under
rubriken "Bränslestopp (diesel)". F

T
a reda på vilken pump du ska använda för
att erhålla rätt bränsle till din bil.
F

S
tick in nyckeln i tanklocket och vrid åt
vä n s t e r.
Praktisk information

160
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
Bränslestopp (diesel)
I bilar med HDi-motor måste bränslesystemet
avluftas efter ett bränslestopp.
Motorn e-HDi 92
F Fyll på minst fem liter bränsle i tanken.
F Ö ppna motorhuven.
F

T
a vid behov loss dekorkåpan för att
komma åt handpumpen.
F

P
umpa med handpumpen tills den känns
hård (motstånd kan förekomma vid den
första tryckningen).
F

A
ktivera startmotorn tills motorn startar
(vänta cirka 15
sekunder och försök igen,
om den inte startar på första försöket).
F

O
m motorn inte startar efter flera försök
behöver du pumpa med handpumpen på
nytt och sedan aktivera startmotorn.
F

S
ätt tillbaka och kläm fast dekorkåpan.
F

S
täng motorhuven.
Gör om proceduren från början om
motorn inte startar på första försöket.
Motorn BlueHDi 100
F Fyll på minst fem liter diesel i tanken.
F
S lå till tändningen (utan att starta motorn).
F

V
änta i ca 6 sekunder och stäng av
tändningen.
F

U
pprepa proceduren 10 gånger.
F

A
ktivera startmotorn för att starta motorn.
Praktisk information

163
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
Räckvidd mellan 600 och 2 400 kmRäckvidd mellan 0 och 600 kmStopp på grund av brist på AdBlue ®
För att kunna starta motorn igen
rekommenderar vi dig att kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad för påfyllning. Om
du själv fyller på tillsatsämnet måste du
hälla i minst 3,8
liter AdBlue
® i tanken.
Se avsnittet "Påfyllningar".
När tändningen slås på tänds kontrollampan
UREA, en ljudsignal hörs och ett meddelande
visas (t.ex: "Top up emissions additive: Starting
prevented in 1

500

km") (Fyll på tillsatsmedel:
om 1

500

km kan bilen inte längre startas)
som anger räckvidden uttryckt i kilometer eller
miles.
Medan du kör visas meddelandet var 300:e km
så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar". När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar,
en ljudsignal hörs och ett meddelande visas
(t.ex: "Top up emissions additive: Starting
prevented in 600
km") (Fyll på tillsatsmedel: om
600 km kan bilen inte längre startas) som anger
räckvidden uttryckt i kilometer eller miles.
Medan du kör, visas meddelandet var
30:e sekund så länge tillsatsämnet inte fyllts
på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue®.
Du kan även själv utföra påfyllningen.
Se avsnittet "Påfyllningar".
Om du inte gör det kan du inte längre starta
bilen. När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och detta meddelande visas:
"Top up emissions additive: Starting prevented"
(Fyll på tillsatsmedel: bilen kan inte längre
startas).
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta.
9
Praktisk information

168
C4-cactus_sv_Chap09_info-pratiques_ed02-2014
F Ta fram flaskan med AdBlue®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
Viktigt! Om AdBlue
®-tanken i din
bil är helt tom - vilket bekräftas med
varningsmeddelanden och genom att
bilen inte går att starta - måste du
fylla på minst 3,8

liter (två flaskor
på 1,89

liter). Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med
en fuktig trasa.
Om tillsatsen har kristalliserats kan du ta
bort det med en svamp och varmt vatten.
Viktigt!
Om påfyllning sker efter
ett tillsatsstopp , som indikeras
med meddelandet "Top up emissions
additive: Starting prevented" (Fyll på
tillsats: bilen kan inte startas), måste du
alltid vänta i ca 5 minuter innan du slår
till tändningen, utan att varken öppna
förardörren, låsa bilen eller sätta in
nyckeln i tändlåset .
Slå till tändningen och efter en väntetid
på 10 sekunder startar du motorn.
Släng inte AdBlue
®-flaskor tillsammans
med hushållssoporna. Släng dem i en
behållare avsedd för detta ändamål eller
lämna tillbaka dem till försäljningsstället.
F

O

m det visar sig, när du tagit bort flaskan,
att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa.
F

S

ätt tillbaka det blå locket på tankens
mynning och vrid det ett sjättedels varv
medurs, fram till ändläget.
F
S
ätt tillbaka det svarta locket genom att
vrida det ett kvarts varv medurs, utan
att trycka på det. Kontrollera att lockets
markering befinner sig mitt för underlagets
markering.
F

L

ägg tillbaka reservhjulet och/
eller förvaringslådan i botten av
bagageutrymmet, beroende på utrustning.
F

L

ägg tillbaka bagagerumsmattan och stäng
bakluckan.
Praktisk information
