CITROEN C4 CACTUS 2015 InstruktionsbØger (in Danish)

189
C4-cactus_da_Chap09_info-pratiques_ed02-2014

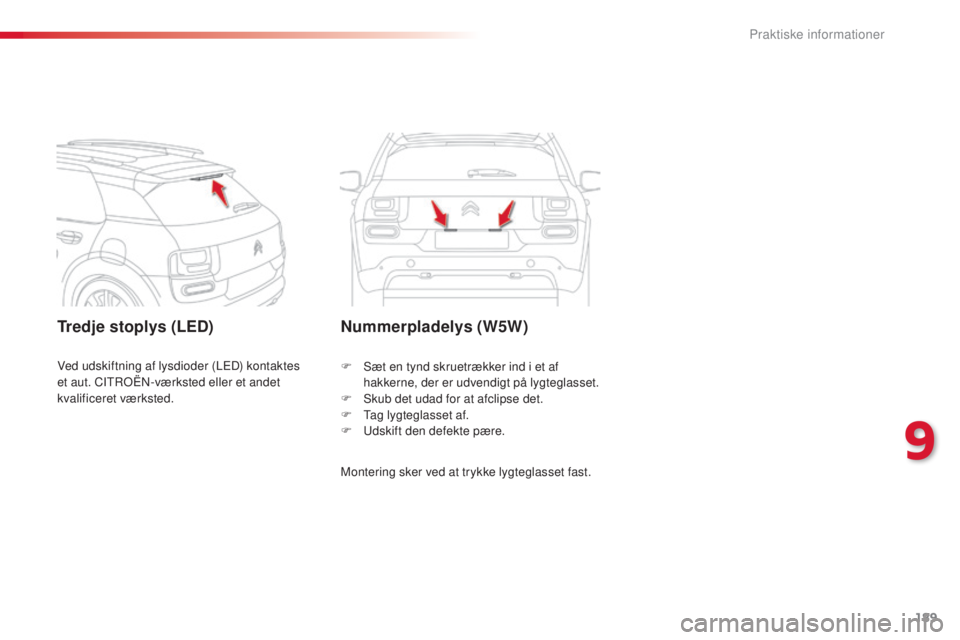

Tredje stoplys (LED)Nummerpladelys (W5W)
Montering sker ved at trykke lygteglasset fast. F s
æ
t en tynd skruetrækker ind i et af
hakkerne, der er udvendigt på lygteglasset.
F s
k
ub det udad for at afclipse det.
F t
ag
lygteglasset af.
F u
d
skift den defekte pære.
Ved udskiftning af lysdioder (LED) kontaktes
et aut. CI
t

ro
Ën-

værksted eller et andet
kvalificeret værksted.
9
Praktiske informationer

190
C4-cactus_da_Chap09_info-pratiques_ed02-2014
F Afclips vha. en lille flad skruetrækker hele konsollen, der omkranser loftslyset.
F
t
a
g den defekte pære ud, og sæt en ny i.
F
s
æ
t konsollen på rundt om loftslyset og
clips den korrekt fast.
Loftslys med pærer (W5W) Loftslys med LED
Ved udskiftning af lysdioder (LED) kontaktes
et aut. CIt roËn- værksted eller et andet
kvalificeret værksted.
Bagagerum (W5W)
F Afclips huset ved at trykke på soklen bagfra.
F
t
a
g pæren ud og skift den.
F
s
æ
t huset på plads.
Kabinelys
Praktiske informationer

191
C4-cactus_da_Chap09_info-pratiques_ed02-2014

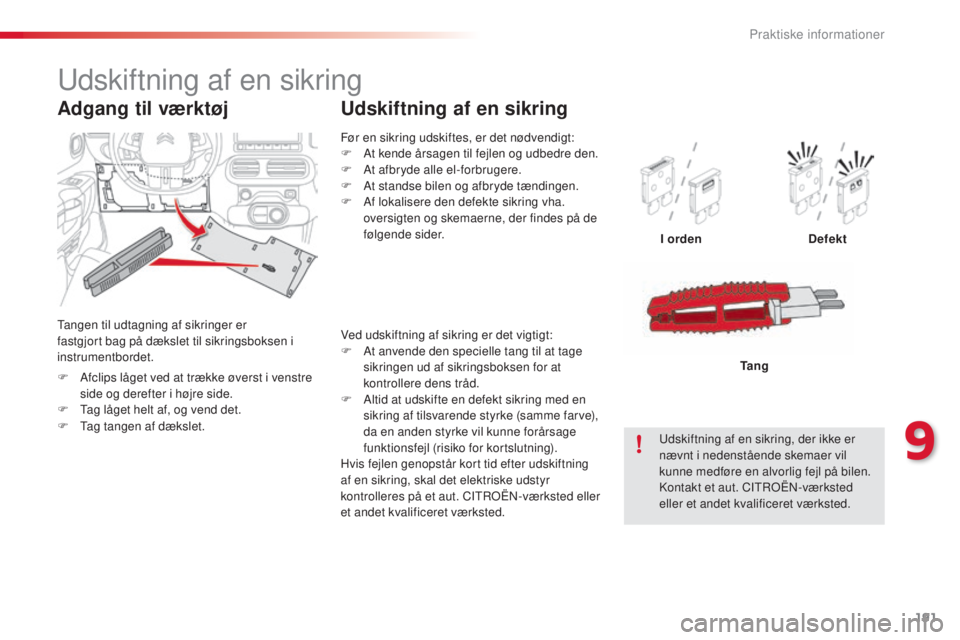

Før en sikring udskiftes, er det nødvendigt:
F A t kende årsagen til fejlen og udbedre den.
F

A
t afbryde alle el-forbrugere.
F

A
t standse bilen og afbryde tændingen.
F

A
f lokalisere den defekte sikring vha.
oversigten og skemaerne, der findes på de
følgende sider.
Udskiftning af en sikring
I orden Defekt
ud

skiftning af en sikring, der ikke er
nævnt i nedenstående skemaer vil
kunne medføre en alvorlig fejl på bilen.
ko

ntakt et aut. CI
t
ro
Ën-
værksted
eller et andet kvalificeret værksted. Tang
udskiftning af en sikring
tangen til udtagning af sikringer er
fastgjort bag på dækslet til sikringsboksen i
instrumentbordet.
Adgang til værktøj
Ved udskiftning af sikring er det vigtigt:
F
A t anvende den specielle tang til at tage
sikringen ud af sikringsboksen for at
kontrollere dens tråd.
F

A
ltid at udskifte en defekt sikring med en
sikring af tilsvarende styrke (samme farve),
da en anden styrke vil kunne forårsage
funktionsfejl (risiko for kortslutning).
Hvis fejlen genopstår kort tid efter udskiftning
af en sikring, skal det elektriske udstyr
kontrolleres på et aut. CI
t

ro
Ën-
værksted eller
et andet kvalificeret værksted.
F

A

fclips låget ved at trække øverst i venstre
side og derefter i højre side.
F
t
a

g låget helt af, og vend det.
F
t
a

g tangen af dækslet.
9
Praktiske informationer

192
C4-cactus_da_Chap09_info-pratiques_ed02-2014

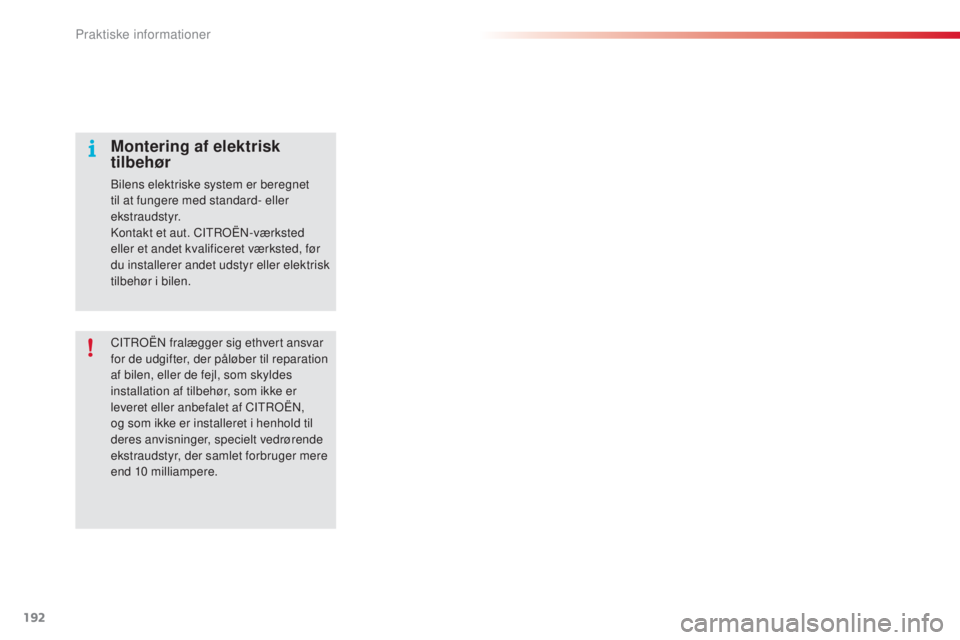

CItroËn fralægger sig ethvert ansvar
for de udgifter, der påløber til reparation
af bilen, eller de fejl, som skyldes
installation af tilbehør, som ikke er
leveret eller anbefalet af CI
t

ro
Ën,
o

g som ikke er installeret i henhold til
deres anvisninger, specielt vedrørende
ekstraudstyr, der samlet forbruger mere
end 10


milliampere.
Montering af elektrisk
tilbehør
bilens elektriske system er beregnet
til at fungere med standard- eller
ekstraudstyr.
ko
ntakt et aut. CI
t
ro
Ën-
værksted
eller et andet kvalificeret værksted, før
du installerer andet udstyr eller elektrisk
tilbehør i bilen.
Praktiske informationer

193
C4-cactus_da_Chap09_info-pratiques_ed02-2014

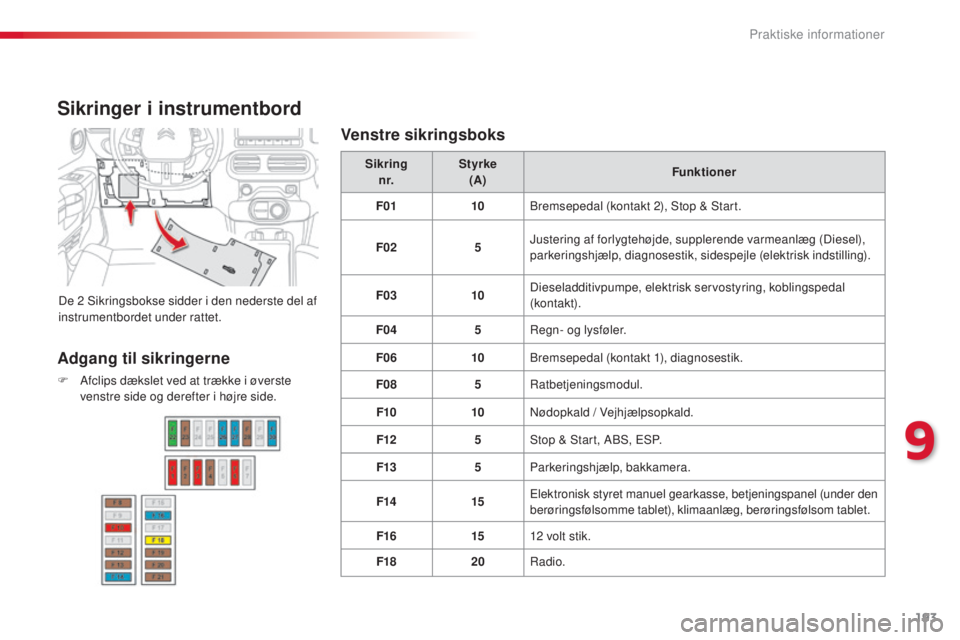

Sikringer i instrumentbord
De 2 sikringsbokse sidder i den nederste del af
instrumentbordet under rattet.Sikring
n r. Styrke
(A) Funktioner
F01 10
br
emsepedal (kontakt 2), s top & s tart.
F02 5Justering af forlygtehøjde, supplerende varmeanlæg (Diesel),
parkeringshjælp, diagnosestik, sidespejle (elektrisk indstilling).
F03 10Dieseladditivpumpe, elektrisk servostyring, koblingspedal
(kontak t).
F04 5
re

gn- og lysføler.
F06 10
br

emsepedal (kontakt 1), diagnosestik.
F08 5
r

atbetjeningsmodul.
F10 10
nø

dopkald / Vejhjælpsopkald.
F12 5
st

op & s
t
art, A
b
s
, E
s
P
.
F13 5Parkeringshjælp, bakkamera.
F14 15Elektronisk styret manuel gearkasse, betjeningspanel (under den
berøringsfølsomme tablet), klimaanlæg, berøringsfølsom tablet.
F16 1512
volt stik.
F18 20
ra

dio.
Adgang til sikringerne
F Afclips dækslet ved at trække i øverste venstre side og derefter i højre side.
Venstre sikringsboks
9
Praktiske informationer

194
C4-cactus_da_Chap09_info-pratiques_ed02-2014

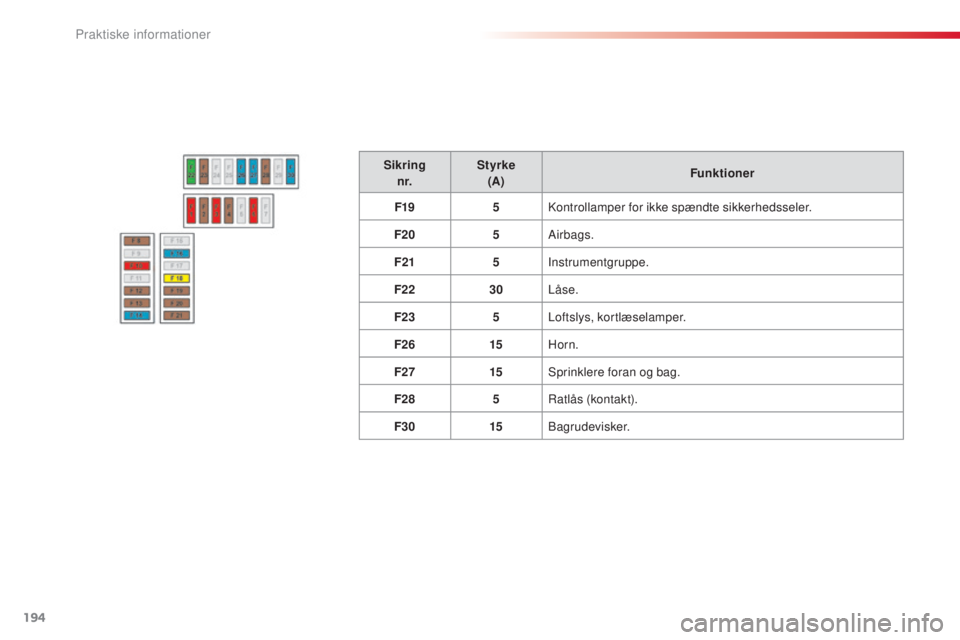

Sikringn r. Styrke
(A) Funktioner
F19 5
ko

ntrollamper for ikke spændte sikkerhedsseler.
F20 5Airbags.
F21 5Instrumentgruppe.
F22 30Låse.
F23 5Loftslys, kortlæselamper.
F26 15Horn.
F27 15
sp

rinklere foran og bag.
F28 5
ra

tlås (kontakt).
F30 15
ba

grudevisker.
Praktiske informationer

195
C4-cactus_da_Chap09_info-pratiques_ed02-2014

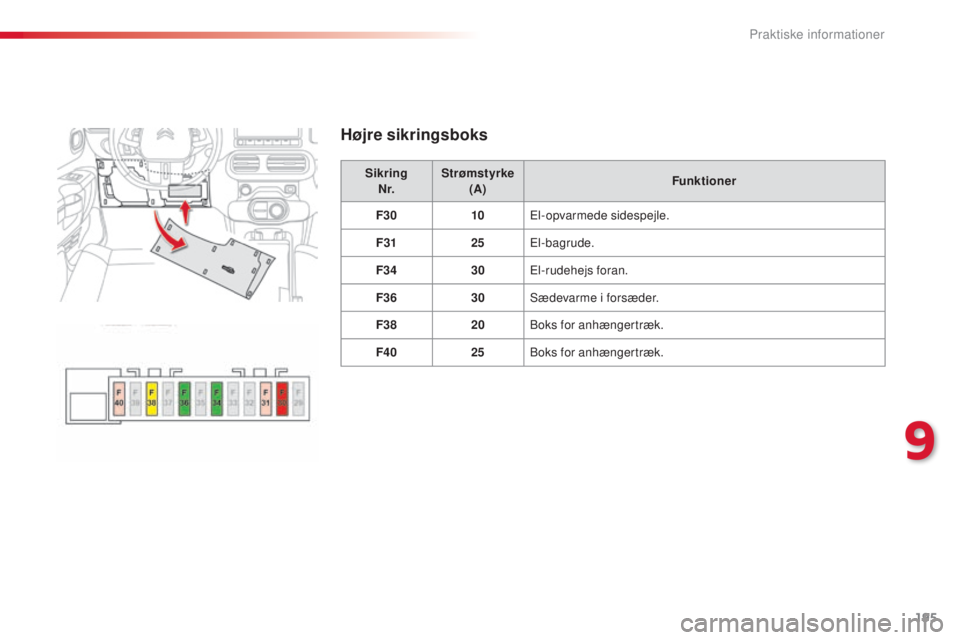

Højre sikringsboks
SikringN r. Strømstyrke
(A) Funktioner
F30 10El-opvarmede sidespejle.
F31 25El-bagrude.
F34 30El-rudehejs foran.
F36 30
s

ædevarme i forsæder.
F38 20
bo

ks for anhængertræk.
F40 25
bo

ks for anhængertræk.
9
Praktiske informationer

196
C4-cactus_da_Chap09_info-pratiques_ed02-2014

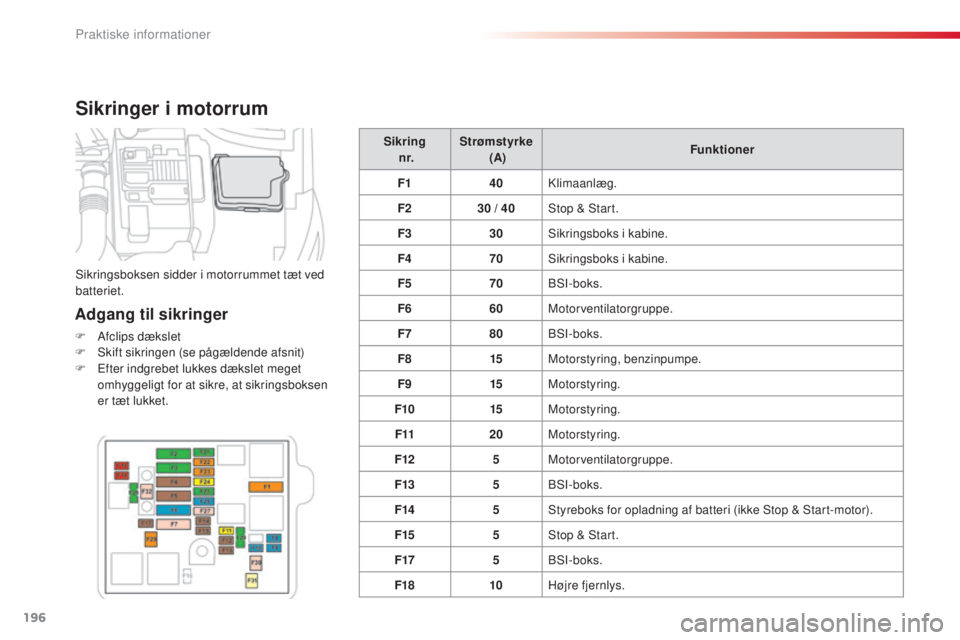

Sikringer i motorrum
Adgang til sikringer
F Afclips dækslet
F sk ift sikringen (se pågældende afsnit)
F

E
fter indgrebet lukkes dækslet meget
omhyggeligt for at sikre, at sikringsboksen
er tæt lukket. Sikring

n r. Strømstyrke

(A) Funktioner
F1 40
kl
imaanlæg.
F2 30 / 40
s
top & s
t
art.
F3 30
sik
ringsboks i kabine.
F4 70
sik
ringsboks i kabine.
F5 70
b
s
I
-boks.
F6 60Motorventilatorgruppe.
F7 80b sI -boks.
F8 15Motorstyring, benzinpumpe.
F9 15Motorstyring.
F10 15Motorstyring.
F11 20Motorstyring.
F12 5Motorventilatorgruppe.
F13 5
b

s
I
-boks.
F14 5
st

yreboks for opladning af batteri (ikke s
t
op & s
t
art-motor).
F15 5
s

top & s
t
art.
F17 5
b

s
I
-boks.
F18 10Højre fjernlys.
si
kringsboksen sidder i motorrummet tæt ved
batteriet.
Praktiske informationer

197
C4-cactus_da_Chap09_info-pratiques_ed02-2014

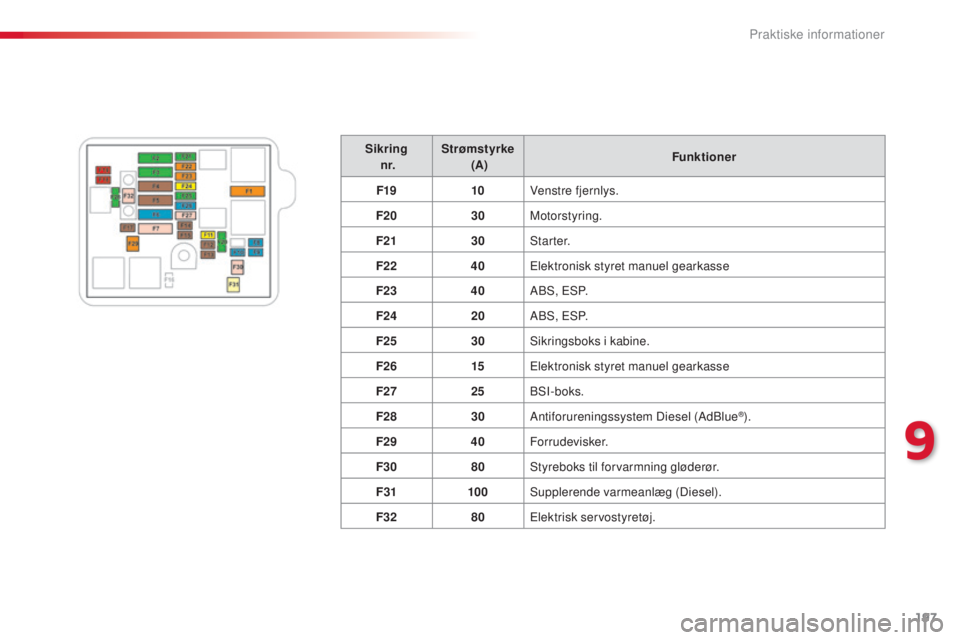

Sikring
n r. Strømstyrke

(A) Funktioner
F19 10Venstre fjernlys.
F20 30Motorstyring.
F21 30
st

a r t e r.
F22 40Elektronisk styret manuel gearkasse
F23 40A
b

s
, EsP
.
F24 20A
b

s
, EsP
.
F25 30
sik

ringsboks i kabine.
F26 15Elektronisk styret manuel gearkasse
F27 25
b

s
I
-boks.
F28 30Antiforureningssystem Diesel (Ad
bl

ue
®).
F29 40Forrudevisker.
F30 80
st

yreboks til forvarmning gløderør.
F31 100
su

pplerende varmeanlæg (Diesel).
F32 80Elektrisk servostyretøj.
9
Praktiske informationer

198
C4-cactus_da_Chap09_info-pratiques_ed02-2014

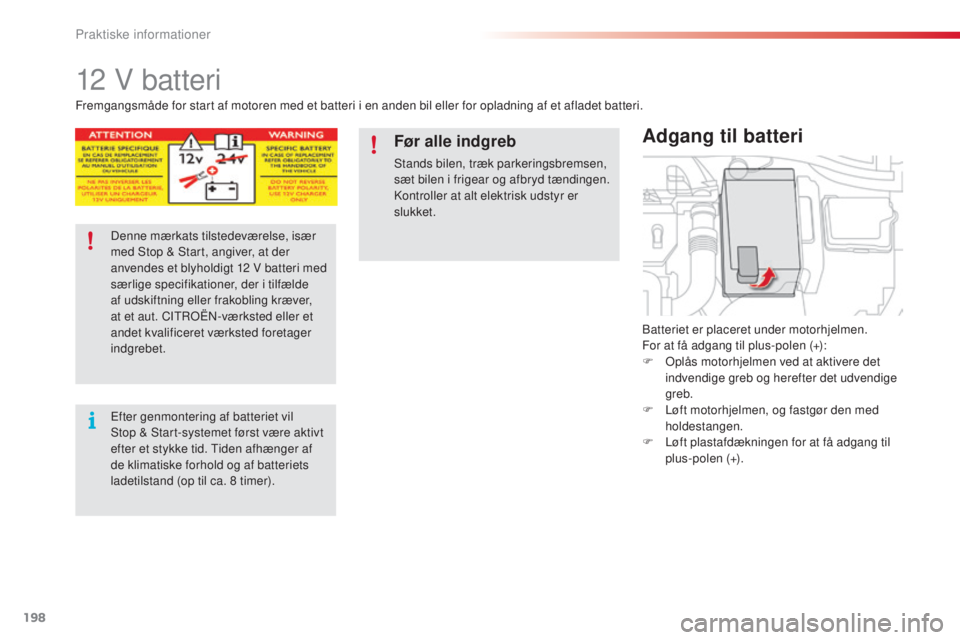

12 V batteri
batteriet er placeret under motorhjelmen.
For at få adgang til plus-polen (+):
F
o
p
lås motorhjelmen ved at aktivere det
indvendige greb og herefter det udvendige
greb.
F

L
øft motorhjelmen, og fastgør den med
holdestangen.
F

L
øft plastafdækningen for at få adgang til
plus-polen (+).
Adgang til batteri
Fremgangsmåde for start af motoren med et batteri i en anden bil eller for opladning af et afladet batteri.
Denne mærkats tilstedeværelse, især
med
s
t
op & s
t
art, angiver, at der
anvendes et blyholdigt 12
V batteri med
særlige specifikationer, der i tilfælde
af udskiftning eller frakobling kræver,
at et aut. CI
t

ro
Ën-
værksted eller et
andet kvalificeret værksted foretager
indgrebet.
Efter genmontering af batteriet vil
st

op & s
t
art-systemet først være aktivt
efter et stykke tid.
t
i
den afhænger af
de klimatiske forhold og af batteriets
ladetilstand (op til ca. 8
timer).
Før alle indgreb
stands bilen, træk parkeringsbremsen,
sæt bilen i frigear og afbryd tændingen.
ko
ntroller at alt elektrisk udstyr er
slukket.
Praktiske informationer
