CITROEN C4 CACTUS 2015 Lietošanas Instrukcija (in Latvian)

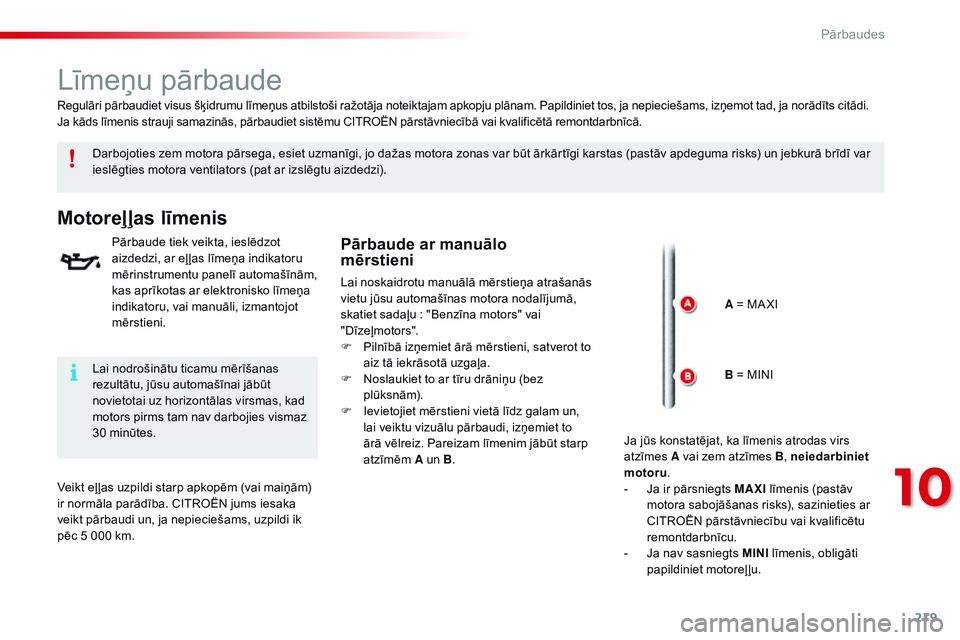

219
C4-cactus_lv_Chap10_verifications_ed02-2014
Līmeņu pārbaude
Darbojoties zem motora pārsega, esiet uzmanīgi, jo dažas motora zonas var būt ārkārtīgi karstas (pastāv apdeguma risks) un jebkurā brīdī var
ieslēgties motora ventilators (pat ar izslēgtu aizdedzi).
Motoreļļas līmenis
Pārbaude tiek veikta, ieslēdzot
aizdedzi, ar eļ ļas līmeņa indikatoru
mērinstrumentu panelī automašīnām,
kas aprīkotas ar elektronisko līmeņa
indikatoru, vai manuāli, izmantojot
mērstieni.Pārbaude ar manuālo
mērstieni
Lai noskaidrotu manuālā mērstieņa atrašanās
vietu jūsu automašīnas motora nodalījumā,
skatiet sadaļu : "Benzīna motors" vai
"Dīzeļmotors".
F

P
ilnībā izņemiet ārā mērstieni, satverot to
aiz tā iekrāsotā uzgaļa.
F

N
oslaukiet to ar tīru drāniņu (bez
plūksnām).
F

I
evietojiet mērstieni vietā līdz galam un,
lai veiktu vizuālu pārbaudi, izņemiet to
ārā vēlreiz. Pareizam līmenim jābūt starp
atzīmēm A un B.
Regulāri pārbaudiet visus šķidrumu līmeņus atbilstoši ražotāja noteiktajam apkopju plānam. Papildiniet tos, ja nepieciešams, izņemot tad, ja norādīts citādi.
Ja kāds līmenis strauji samazinās, pārbaudiet sistēmu CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Ja jūs konstatējat, ka līmenis atrodas virs
atzīmes A vai zem atzīmes B , neiedarbiniet
motoru .
-

J
a ir pārsniegts MAXI līmenis (pastāv
motora sabojāšanas risks), sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
-

J
a nav sasniegts MINI līmenis, obligāti
papildiniet motoreļļu. A = MA XI
B = MINI
Lai nodrošinātu ticamu mērīšanas
rezultātu, jūsu automašīnai jābūt
novietotai uz horizontālas virsmas, kad
motors pirms tam nav darbojies vismaz
30 minūtes.
Veikt eļ ļas uzpildi starp apkopēm (vai maiņām)
ir normāla parādība. CITROËN jums iesaka
veikt pārbaudi un, ja nepieciešams, uzpildi ik
pēc 5 000 km.
10
Pārbaudes

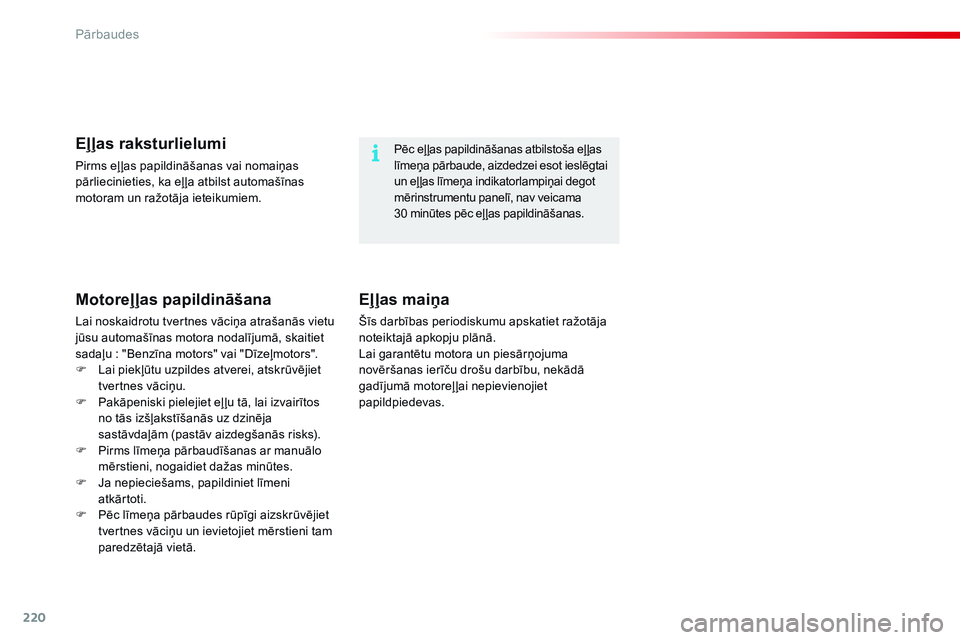

220
C4-cactus_lv_Chap10_verifications_ed02-2014
Pēc eļ ļas papildināšanas atbilstoša eļ ļas
līmeņa pārbaude, aizdedzei esot ieslēgtai
un eļ ļas līmeņa indikatorlampiņai degot
mērinstrumentu panelī, nav veicama
30 minūtes pēc eļ ļas papildināšanas.Eļļas raksturlielumi
Pirms eļ ļas papildināšanas vai nomaiņas
pārliecinieties, ka eļ ļa atbilst automašīnas
motoram un ražotāja ieteikumiem.
Motoreļļas papildināšana
Lai noskaidrotu tvertnes vāciņa atrašanās vietu
jūsu automašīnas motora nodalījumā, skaitiet
sadaļu
: "Benzīna motors" vai "Dīzeļmotors".
F

L
ai piekļūtu uzpildes atverei, atskrūvējiet
tvertnes vāciņu.
F

P
akāpeniski pielejiet eļ ļu tā, lai izvairītos
no tās izšļakstīšanās uz dzinēja
sastāvdaļām (pastāv aizdegšanās risks).
F

P
irms līmeņa pārbaudīšanas ar manuālo
mērstieni, nogaidiet dažas minūtes.
F

J
a nepieciešams, papildiniet līmeni
atkārtoti.
F

P
ēc līmeņa pārbaudes rūpīgi aizskrūvējiet
tvertnes vāciņu un ievietojiet mērstieni tam
paredzētajā vietā.
Eļļas maiņa
Šīs darbības periodiskumu apskatiet ražotāja
noteiktajā apkopju plānā.
Lai garantētu motora un piesārņojuma
novēršanas ierīču drošu darbību, nekādā
gadījumā motoreļ ļai nepievienojiet
papildpiedevas.
Pārbaudes

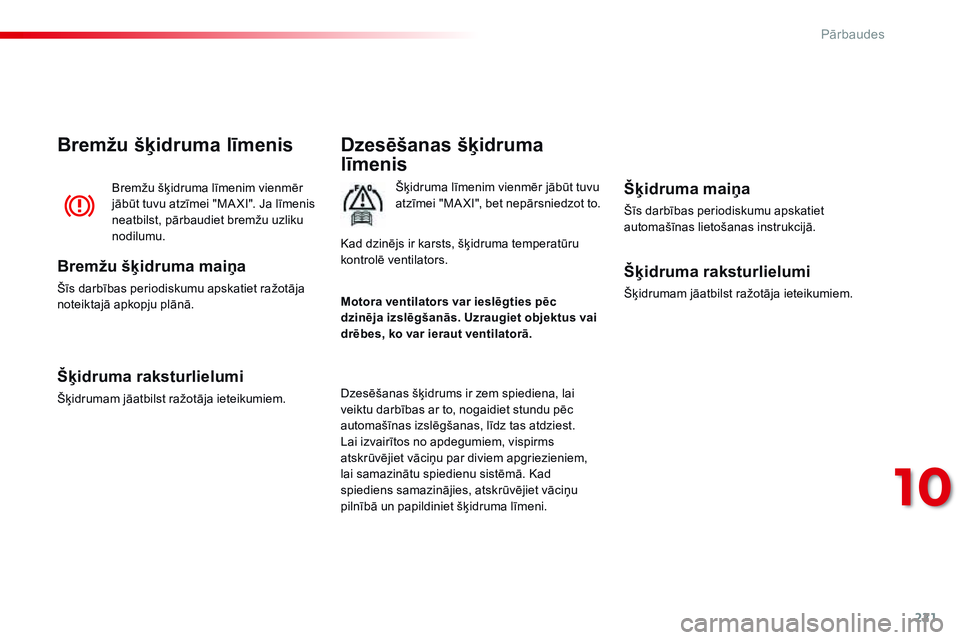

221
C4-cactus_lv_Chap10_verifications_ed02-2014
Dzesēšanas šķidruma
līmenis
Šķidruma līmenim vienmēr jābūt tuvu
atzīmei "MA XI", bet nepārsniedzot to.
Dzesēšanas šķidrums ir zem spiediena, lai
veiktu darbības ar to, nogaidiet stundu pēc
automašīnas izslēgšanas, līdz tas atdziest.
Lai izvairītos no apdegumiem, vispirms
atskrūvējiet vāciņu par diviem apgriezieniem,
lai samazinātu spiedienu sistēmā. Kad
spiediens samazinājies, atskrūvējiet vāciņu
pilnībā un papildiniet šķidruma līmeni.Šķidruma maiņa
Šīs darbības periodiskumu apskatiet
automašīnas lietošanas instrukcijā.
Bremžu šķidruma līmenim vienmēr
jābūt tuvu atzīmei "MA XI". Ja līmenis
neatbilst, pārbaudiet bremžu uzliku
nodilumu.
Bremžu šķidruma līmenis
Bremžu šķidruma maiņa
Šīs darbības periodiskumu apskatiet ražotāja
noteiktajā apkopju plānā.
Šķidruma raksturlielumi
Šķidrumam jāatbilst ražotāja ieteikumiem. Motora ventilators var ieslēgties pēc
dzinēja izslēgšanās. Uzraugiet objektus vai
drēbes, ko var ieraut ventilatorā. Kad dzinējs ir karsts, šķidruma temperatūru
kontrolē ventilators.
Šķidruma raksturlielumi
Šķidrumam jāatbilst ražotāja ieteikumiem.
10
Pārbaudes

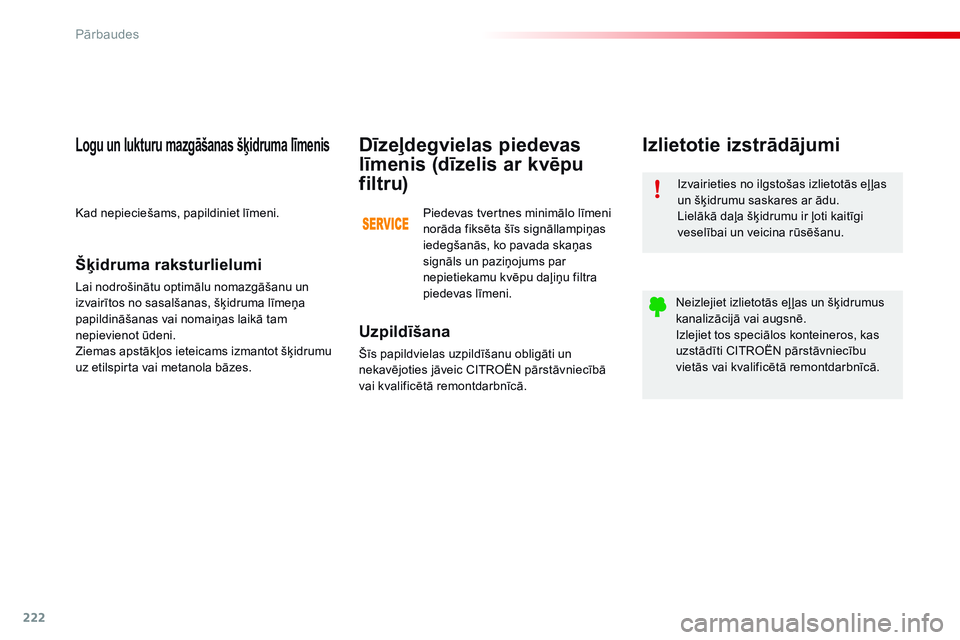

222
C4-cactus_lv_Chap10_verifications_ed02-2014
Izvairieties no ilgstošas izlietotās eļ ļas
un šķidrumu saskares ar ādu.
Lielākā daļa šķidrumu ir ļoti kaitīgi
veselībai un veicina rūsēšanu.
Neizlejiet izlietotās eļ ļas un šķidrumus
kanalizācijā vai augsnē.
Izlejiet tos speciālos konteineros, kas
uzstādīti CITROËN pārstāvniecību
vietās vai kvalificētā remontdarbnīcā.
Izlietotie izstrādājumi
Uzpildīšana
Šīs papildvielas uzpildīšanu obligāti un
nekavējoties jāveic CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Dīzeļdegvielas piedevas
līmenis (dīzelis ar kvēpu
filtru)
Piedevas tvertnes minimālo līmeni
norāda fiksēta šīs signāllampiņas
iedegšanās, ko pavada skaņas
signāls un paziņojums par
nepietiekamu kvēpu daļiņu filtra
piedevas līmeni.
Šķidruma raksturlielumi
Lai nodrošinātu optimālu nomazgāšanu un
izvairītos no sasalšanas, šķidruma līmeņa
papildināšanas vai nomaiņas laikā tam
nepievienot ūdeni.
Ziemas apstākļos ieteicams izmantot šķidrumu
uz etilspirta vai metanola bāzes.
Logu un lukturu mazgāšanas šķidruma līmenis
Kad nepieciešams, papildiniet līmeni.
Pārbaudes

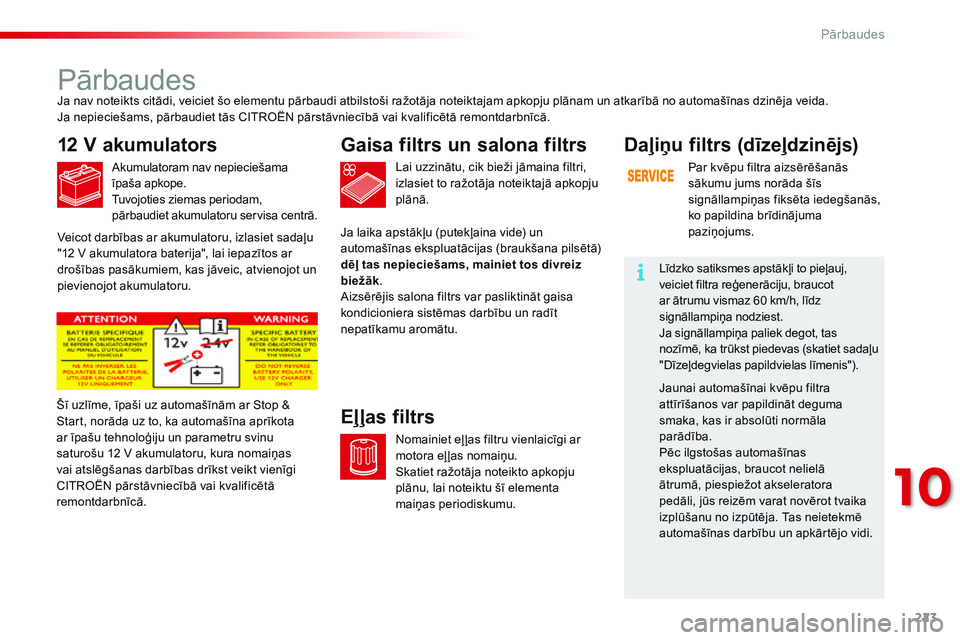

223
C4-cactus_lv_Chap10_verifications_ed02-2014
Pārbaudes
12 V akumulators
Akumulatoram nav nepieciešama
īpaša apkope.
Tuvojoties ziemas periodam,
pārbaudiet akumulatoru servisa centrā.Lai uzzinātu, cik bieži jāmaina filtri,
izlasiet to ražotāja noteiktajā apkopju
plānā.
Gaisa filtrs un salona filtrs
Nomainiet eļ ļas filtru vienlaicīgi ar
motora eļ ļas nomaiņu.
Skatiet ražotāja noteikto apkopju
plānu, lai noteiktu šī elementa
maiņas periodiskumu.
Eļļas filtrsŠī uzlīme, īpaši uz automašīnām ar Stop &
Start, norāda uz to, ka automašīna aprīkota
ar īpašu tehnoloģiju un parametru svinu
saturošu 12 V akumulatoru, kura nomaiņas
vai atslēgšanas darbības drīkst veikt vienīgi
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.Ja nav noteikts citādi, veiciet šo elementu pārbaudi atbilstoši ražotāja noteiktajam apkopju plānam un atkarībā no automašīnas dzinēja veida.
Ja nepieciešams, pārbaudiet tās CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Ja laika apstākļu (putekļaina vide) un
automašīnas ekspluatācijas (braukšana pilsētā)
dēļ tas nepieciešams, mainiet tos divreiz
biežāk.
Aizsērējis salona filtrs var pasliktināt gaisa
kondicioniera sistēmas darbību un radīt
nepatīkamu aromātu.
Daļiņu filtrs (dīzeļdzinējs)
Par kvēpu filtra aizsērēšanās
sākumu jums norāda šīs
signāllampiņas fiksēta iedegšanās,
ko papildina brīdinājuma
paziņojums.
Līdzko satiksmes apstākļi to pieļauj,
veiciet filtra reģenerāciju, braucot
ar ātrumu vismaz 60 km/h, līdz
signāllampiņa nodziest.
Ja signāllampiņa paliek degot, tas
nozīmē, ka trūkst piedevas (skatiet sadaļu
"Dīzeļdegvielas papildvielas līmenis").
Jaunai automašīnai kvēpu filtra
attīrīšanos var papildināt deguma
smaka, kas ir absolūti normāla
parādība.
Pēc ilgstošas automašīnas
ekspluatācijas, braucot nelielā
ātrumā, piespiežot akseleratora
pedāli, jūs reizēm varat novērot tvaika
izplūšanu no izpūtēja. Tas neietekmē
automašīnas darbību un apkārtējo vidi.
Veicot darbības ar akumulatoru, izlasiet sadaļu
"12 V akumulatora baterija", lai iepazītos ar
drošības pasākumiem, kas jāveic, atvienojot un
pievienojot akumulatoru.
10
Pārbaudes

224
C4-cactus_lv_Chap10_verifications_ed02-2014
Bremžu nolietošanās ir atkarīga
no braukšanas stila, īpaši tas
attiecināms uz automašīnām,
kuras tiek izmantotas nelieliem
Bremžu uzlikas
Par visu, kas attiecas uz bremžu
disku nodiluma stāvokļa pārbaudi,
konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Bremžu disku nodiluma
stāvoklisLietojiet tikai CITROËN ieteiktus
izstrādājumus vai tādus, kas pilnībā ir
tiem ekvivalenti.
Lai padarītu optimālu tādu svarīgu
komponentu kā stūres pastiprinātāja
un bremzēšanas sistēmas darbību,
CITROËN izvēlas un piedāvā speciālus
izstrādājumus.
Pēc automašīnas mazgāšanas uz
bremžu diskiem un klučiem var
sakrāties mitrums vai veidoties
apledojums (ziemas apstākļos), un var
samazināties bremzēšanas efektivitāte.
Veiciet vieglus bremzēšanas manevrus,
lai bremzes nožāvētu un tām noņemtu
apledojumu.Manuālā pārnesumkārba
Pārnesumkārbai nav nepieciešama
apkope (nav nepieciešama tīrīšana).
Lai uzzinātu šī elementa pārbaužu
periodiskumu, skatīt ražotāja noteikto
apkopju plānu.
Robotizēta pārnesumkārba
Pārnesumkārbai nav nepieciešama
apkope (nav nepieciešama tīrīšana).
Lai uzzinātu šī elementa pārbaužu
periodiskumu, skatīt ražotāja noteikto
apkopju plānu.
Stāvbremze
Ja stāvbremze ir pārāk nolietojusies
vai sistēma zaudē efektivitāti,
regulēšana jāveic arī starp divām
automašīnas apkopes reizēm.
Sistēmas pārbaude ir jāveic CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā. Lai izvairītos no elektroierīču
bojājumiem, nekad nemazgājiet
motora nodalījumu ar augstspiediena
mazgāšanas ierīci.
pārbraucieniem pilsētā. Bremžu stāvokli var
būt nepieciešams pārbaudīt starp divām
automašīnas apkopes reizēm.
Par bremžu uzliku nolietošanos liecina bremžu
šķidruma līmeņa pazemināšanās.
Pārbaudes

225
C4-cactus_lv_Chap11_caracteristiques-techniques_ed02-2014
MotoriPureTech 75 ZSPureTech 82 ZSPureTech 82 ZS S&S PureTech 110 ZS S&S
Pārnesumkārbas M5
(manuālā, 5 pārnesumi) M5
(manuālā, 5 pārnesumi) ETG5
(elektroniskā, 5 pārnesumi)M5
(manuālā, 5 pārnesumi)
Tipi, varianti, versijas 0PHMU0PHMZ0PHNZ
Tilpums (cm
3) 1 1991 1991 199
Cilindra diametrs x gājiens (mm) 75 x 90,575 x 90,575 x 90,5
Maksimālā jauda - EEK standarts (kW)* 5560 81
Maksimālās jaudas režīms (apgr./min) 5 7505 7505 500
Maks. griezes moments - EEK standarts (Nm) 11 6118205
Maks. griezes režīms (apgr./min) 2 7502 7501 500
Degviela Svinu nesaturošaSvinu nesaturošaSvinu nesaturoša
Katalizators JāJāJā
Motoreļ ļas tilpums ar filtra elementa maiņu
(litros) 3,25
3,253,50
* Atbilstoši nosacījumiem, kādus paredz Eiropas normatīvie akti (Direktīva 1999/99/EK), maksimālā jauda atbilst apstiprinātā motora stenda vērtībai.
Benzīna motori un pārnesumkārbas
11
tehniskie parametri

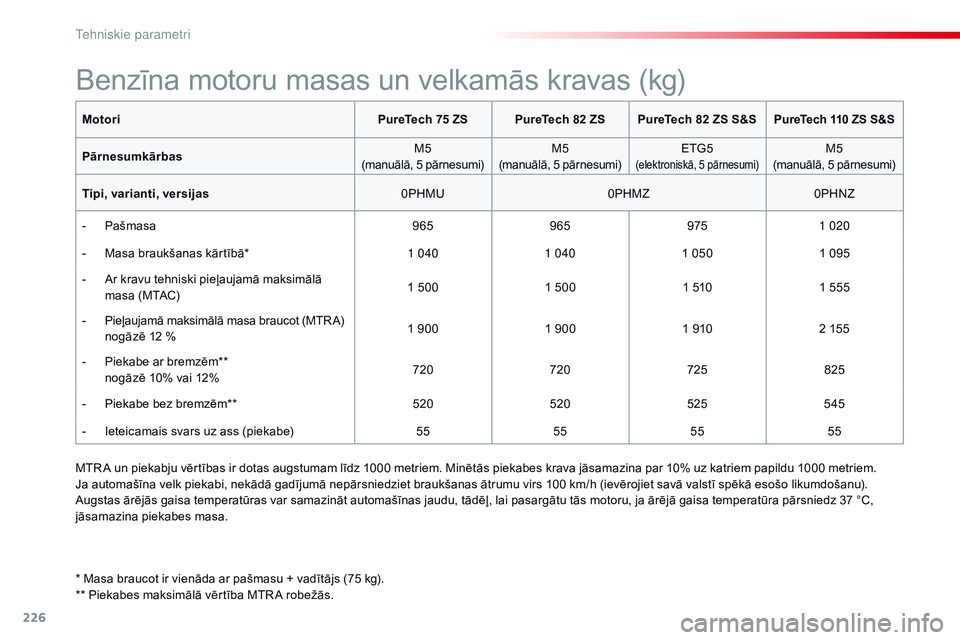

226
C4-cactus_lv_Chap11_caracteristiques-techniques_ed02-2014
MotoriPureTech 75 ZSPureTech 82 ZSPureTech 82 ZS S&S PureTech 110 ZS S&S
Pārnesumkārbas M5
(manuālā, 5 pārnesumi) M5
(manuālā, 5 pārnesumi) ETG5
(elektroniskā, 5 pārnesumi)M5
(manuālā, 5 pārnesumi)
Tipi, varianti, versijas 0PHMU0PHMZ0PHNZ
-
P

ašmasa 965965 9751 020
-

M

asa braukšanas kārtībā* 1 0401 040 1 0501 095
-

A

r kravu tehniski pieļaujamā maksimālā
masa (MTAC) 1 500
1 500 1 5101 555
-
P

ieļaujamā maksimālā masa braucot (MTR A)
n

ogāzē 12 % 1 900
1 900 1 9102 155
-

P

iekabe ar bremzēm**
n

ogāzē 10% vai 12% 720
720 725825
-

P

iekabe bez bremzēm** 520520 525545
-

I

eteicamais svars uz ass (piekabe) 55555555
Benzīna motoru masas un velkamās kravas (kg)
MTR A un piekabju vērtības ir dotas augstumam līdz 1000 metriem. Minētās piekabes krava jāsamazina par 10% uz katriem papildu 1000 metriem.
Ja automašīna velk piekabi, nekādā gadījumā nepārsniedziet braukšanas ātrumu virs 100 km/h (ievērojiet savā valstī spēkā esošo likumdošanu).
Augstas ārējās gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās motoru, ja ārējā gaisa temperatūra pārsniedz 37 °C,
jāsamazina piekabes masa.
* Masa braucot ir vienāda ar pašmasu + vadītājs (75 kg).
** Piekabes maksimālā vērtība MTR A robežās.
tehniskie parametri

227
C4-cactus_lv_Chap11_caracteristiques-techniques_ed02-2014
Dzinējie- HDi 92 ZSBlue HDi 100 ZS
Pārnesumkārbas ETG6
(elektroniskā, 6 pārnesumi) M5
(manuālā, 5 pārnesumi)
Tipi, varianti, versijas 0B9HP0BBHY
Cilindri (cm
3) 1 5601 560
Cilindra diametrs x gājiens (mm) 75 x 88,375 x 88,3
Maksimālā jauda
: EEK standarts (kW)* 6873
Maksimālās jaudas režīms (apgr./min) 4 0003 750
Maks. griezes moments
: EEK standarts (Nm) 230 254
Maks. griezes režīms (apgr./min) 1 7501 750
Degviela DīzelisDīzelis
Katalizators jājā
Kvēpu daļiņu filtrs jājā
Motoreļ ļas tilpums ar filtra patronas maiņu
(litros) 3,75
3,75
* Atbilstoši nosacījumiem, kādus paredz Eiropas normatīvie akti (Direktīva 1999/99/EK), maksimālā jauda atbilst apstiprinātā motora stenda vērtībai.
Dīzeļmotori un pārnesumkārbas
11

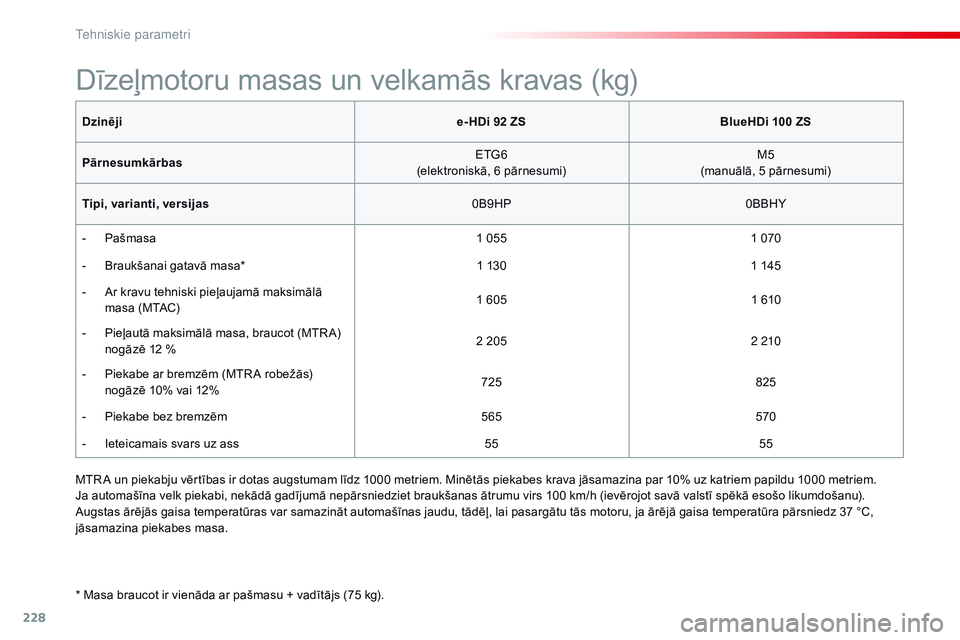

tehniskie parametri

228
C4-cactus_lv_Chap11_caracteristiques-techniques_ed02-2014
Dzinējie- HDi 92 ZSBlueHDi 100 ZS
Pārnesumkārbas ETG6
(elektroniskā, 6 pārnesumi) M5
(manuālā, 5 pārnesumi)
Tipi, varianti, versijas 0B9HP0BBHY
-
P

ašmasa 1 0551 070
-

B
raukšanai gatavā masa* 1 1301 145
-

A
r kravu tehniski pieļaujamā maksimālā
masa (MTAC) 1 605
1 610
-

P
ieļautā maksimālā masa, braucot (MTR A)
n

ogāzē 12 % 2 205
2 210
-

P
iekabe ar bremzēm (MTR A robežās)
n

ogāzē 10% vai 12% 725
825
-

P
iekabe bez bremzēm 565570
-

I
eteicamais svars uz ass 5555
Dīzeļmotoru masas un velkamās kravas (kg)
* Masa braucot ir vienāda ar pašmasu + vadītājs (75 kg). MTR A un piekabju vērtības ir dotas augstumam līdz 1000 metriem. Minētās piekabes krava jāsamazina par 10% uz katriem papildu 1000 metriem.
Ja automašīna velk piekabi, nekādā gadījumā nepārsniedziet braukšanas ātrumu virs 100 km/h (ievērojot savā valstī spēkā esošo likumdošanu).
Augstas ārējās gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās motoru, ja ārējā gaisa temperatūra pārsniedz 37 °C,
jāsamazina piekabes masa.
tehniskie parametri
