CITROEN C4 CACTUS 2015 Omistajan Käsikirjat (in Finnish)

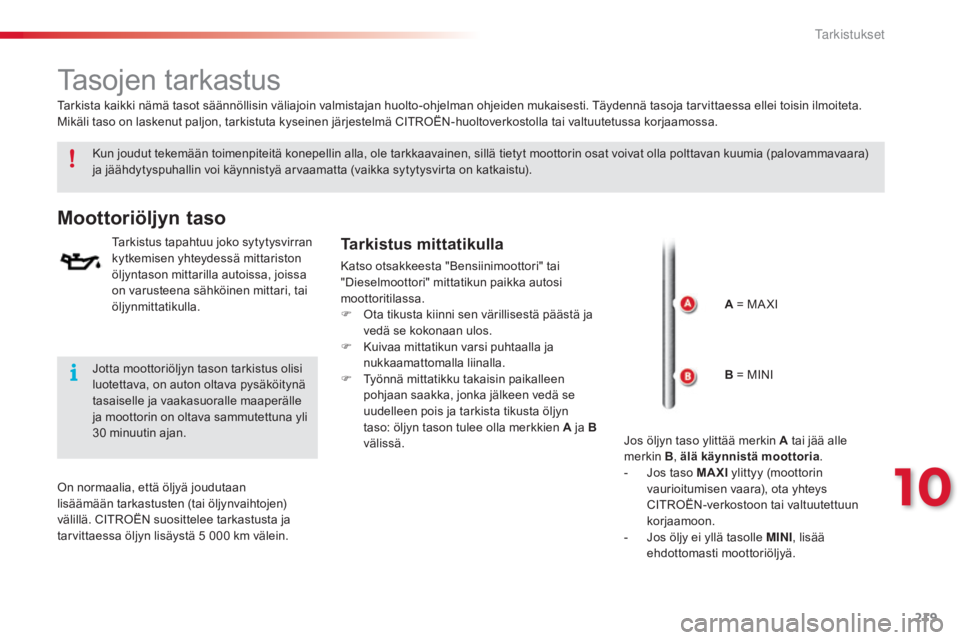

219
C4-cactus_fi_Chap10_verifications_ed02-2014
Tasojen tarkastus
Kun joudut tekemään toimenpiteitä konepellin alla, ole tarkkaavainen, sillä tietyt moottorin osat voivat olla polttavan kuumia (palovammavaara)
ja jäähdytyspuhallin voi käynnistyä arvaamatta (vaikka sytytysvirta on katkaistu).
Moottoriöljyn taso
Tarkistus tapahtuu joko sytytysvirran
kytkemisen yhteydessä mittariston
öljyntason mittarilla autoissa, joissa
on varusteena sähköinen mittari, tai
öljynmittatikulla.Tarkistus mittatikulla
Katso otsakkeesta "Bensiinimoottori" tai
"Dieselmoottori" mittatikun paikka autosi
moottoritilassa.
F
Ot
a tikusta kiinni sen värillisestä päästä ja
vedä se kokonaan ulos.
F
Ku

ivaa mittatikun varsi puhtaalla ja
nukkaamattomalla liinalla.
F
Ty

önnä mittatikku takaisin paikalleen
pohjaan saakka, jonka jälkeen vedä se
uudelleen pois ja tarkista tikusta öljyn
taso: öljyn tason tulee olla merkkien A ja B
välissä.
Tarkista kaikki nämä tasot säännöllisin väliajoin valmistajan huolto-ohjelman ohjeiden mukaisesti. Täydennä tasoja tarvittaessa ellei toisin ilmoiteta.
Mikäli taso on laskenut paljon, tarkistuta kyseinen järjestelmä CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Jos öljyn taso ylittää merkin A tai jää alle
merkin B, älä käynnistä moottoria .
-
Jo

s taso MAXI ylittyy (moottorin
vaurioitumisen vaara), ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
-
Jo

s öljy ei yllä tasolle MINI, lisää
ehdottomasti moottoriöljyä. A = MA XI
B = MINI
Jotta moottoriöljyn tason tarkistus olisi
luotettava, on auton oltava pysäköitynä
tasaiselle ja vaakasuoralle maaperälle
ja moottorin on oltava sammutettuna yli
30
m

inuutin ajan.
On normaalia, että öljyä joudutaan
lisäämään tarkastusten (tai öljynvaihtojen)
välillä. CITROËN suosittelee tarkastusta ja
tarvittaessa öljyn lisäystä 5
0

00
k

m välein.
10
tarkistukset

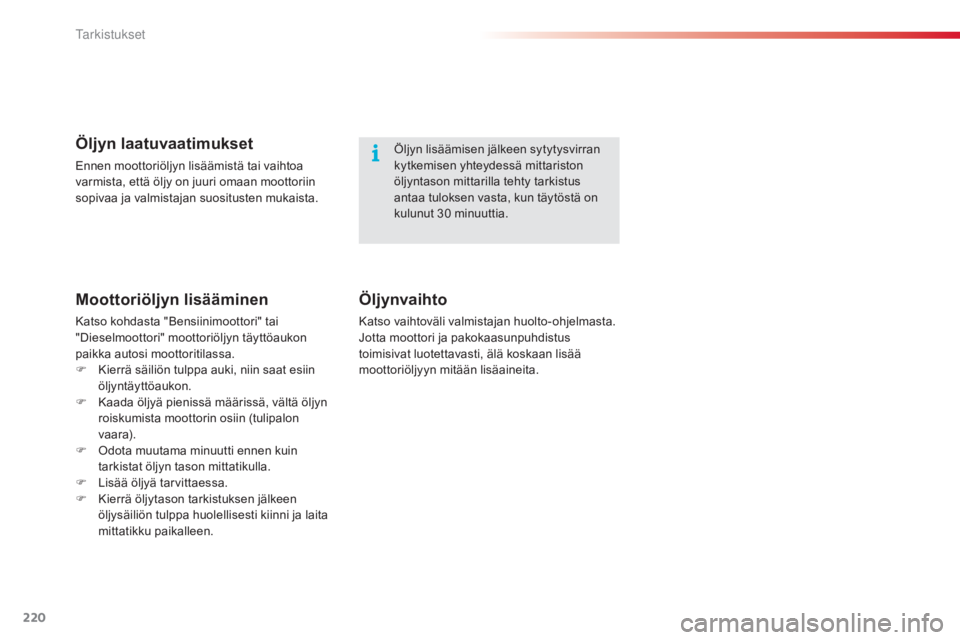

220
C4-cactus_fi_Chap10_verifications_ed02-2014
Öljyn lisäämisen jälkeen sytytysvirran
kytkemisen yhteydessä mittariston
öljyntason mittarilla tehty tarkistus
antaa tuloksen vasta, kun täytöstä on
kulunut 30
mi
nuuttia.Öljyn laatuvaatimukset
Ennen moottoriöljyn lisäämistä tai vaihtoa
varmista, että öljy on juuri omaan moottoriin
sopivaa ja valmistajan suositusten mukaista.
Moottoriöljyn lisääminen
Katso kohdasta "Bensiinimoottori" tai
"Dieselmoottori" moottoriöljyn täyttöaukon
paikka autosi moottoritilassa.
F
Ki
errä säiliön tulppa auki, niin saat esiin
öljyntäyttöaukon.
F
Ka

ada öljyä pienissä määrissä, vältä öljyn
roiskumista moottorin osiin (tulipalon
vaar a).
F
Od

ota muutama minuutti ennen kuin
tarkistat öljyn tason mittatikulla.
F
Li

sää öljyä tarvittaessa.
F
Ki

errä öljytason tarkistuksen jälkeen
öljysäiliön tulppa huolellisesti kiinni ja laita
mittatikku paikalleen.
Öljynvaihto
Katso vaihtoväli valmistajan huolto-ohjelmasta.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, älä koskaan lisää
moottoriöljyyn mitään lisäaineita.
T

221
C4-cactus_fi_Chap10_verifications_ed02-2014

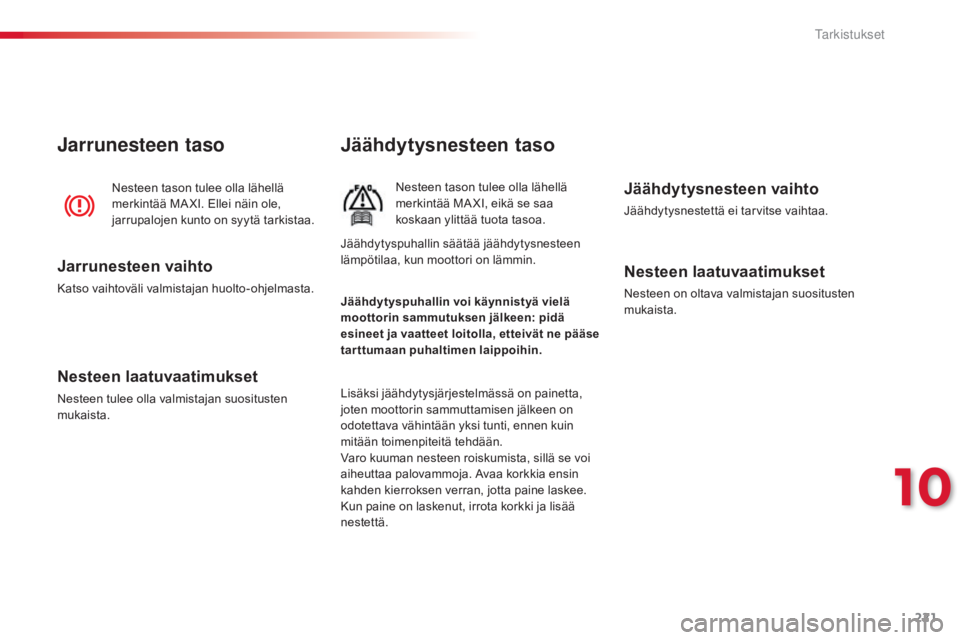

Jäähdytysnesteen taso
Nesteen tason tulee olla lähellä
merkintää MA XI, eikä se saa
koskaan ylittää tuota tasoa.
Lisäksi jäähdytysjärjestelmässä on painetta,
joten moottorin sammuttamisen jälkeen on
odotettava vähintään yksi tunti, ennen kuin
mitään toimenpiteitä tehdään.
Varo kuuman nesteen roiskumista, sillä se voi
aiheuttaa palovammoja. Avaa korkkia ensin
kahden kierroksen verran, jotta paine laskee.
Kun paine on laskenut, irrota korkki ja lisää
nestettä.Jäähdytysnesteen vaihto
Jäähdytysnestettä ei tarvitse vaihtaa.
Nesteen tason tulee olla lähellä
merkintää MA XI. Ellei näin ole,
jarrupalojen kunto on syytä tarkistaa.
Jarrunesteen taso
Jarrunesteen vaihto
Katso vaihtoväli valmistajan huolto-ohjelmasta.
Nesteen laatuvaatimukset
Nesteen tulee olla valmistajan suositusten
mukaista. Jäähdytyspuhallin voi käynnistyä vielä
moottorin sammutuksen jälkeen: pidä
esineet ja vaatteet loitolla, etteivät ne pääse
tarttumaan puhaltimen laippoihin. Jäähdytyspuhallin säätää jäähdytysnesteen
lämpötilaa, kun moottori on lämmin.
Nesteen laatuvaatimukset
Nesteen on oltava valmistajan suositusten
mukaista.
10
Tarkistukset

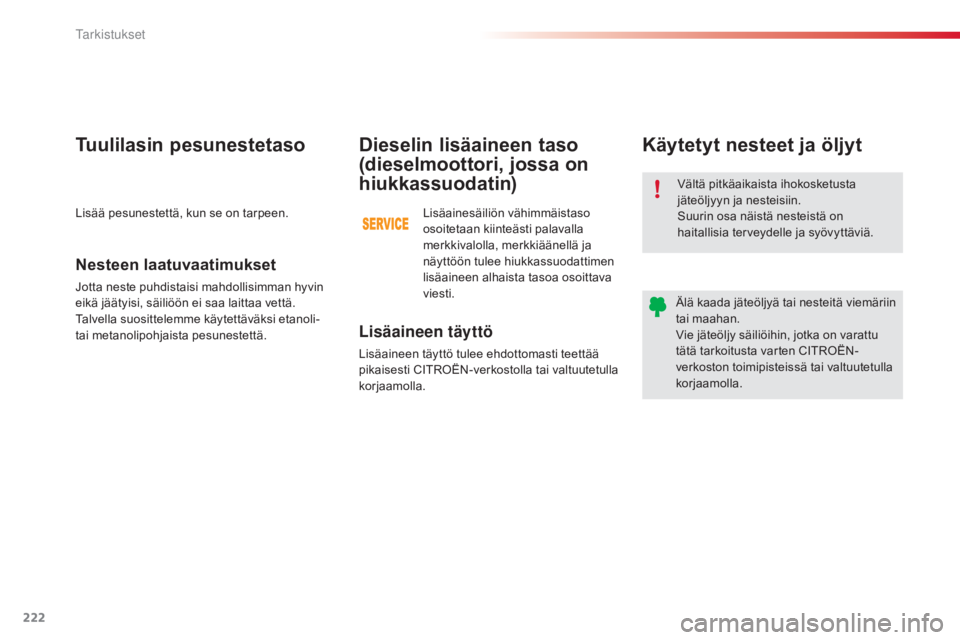

222
C4-cactus_fi_Chap10_verifications_ed02-2014
Vältä pitkäaikaista ihokosketusta
jäteöljyyn ja nesteisiin.
Suurin osa näistä nesteistä on
haitallisia terveydelle ja syövyttäviä.
Älä kaada jäteöljyä tai nesteitä viemäriin
tai maahan.
Vie jäteöljy säiliöihin, jotka on varattu
tätä tarkoitusta varten CITROËN-
verkoston toimipisteissä tai valtuutetulla
korjaamolla.
Käytetyt nesteet ja öljyt
Lisäaineen täyttö
Lisäaineen täyttö tulee ehdottomasti teettää
pikaisesti CITROËN-verkostolla tai valtuutetulla
korjaamolla.
Dieselin lisäaineen taso
(dieselmoottori, jossa on
hiukkassuodatin)
Lisäainesäiliön vähimmäistaso
osoitetaan kiinteästi palavalla
merkkivalolla, merkkiäänellä ja
näyttöön tulee hiukkassuodattimen
lisäaineen alhaista tasoa osoittava
viesti.
Nesteen laatuvaatimukset
Jotta neste puhdistaisi mahdollisimman hyvin
eikä jäätyisi, säiliöön ei saa laittaa vettä.
Talvella suosittelemme käytettäväksi etanoli-
tai metanolipohjaista pesunestettä.
Tuulilasin pesunestetaso
Lisää pesunestettä, kun se on tarpeen.
Tarkistukset

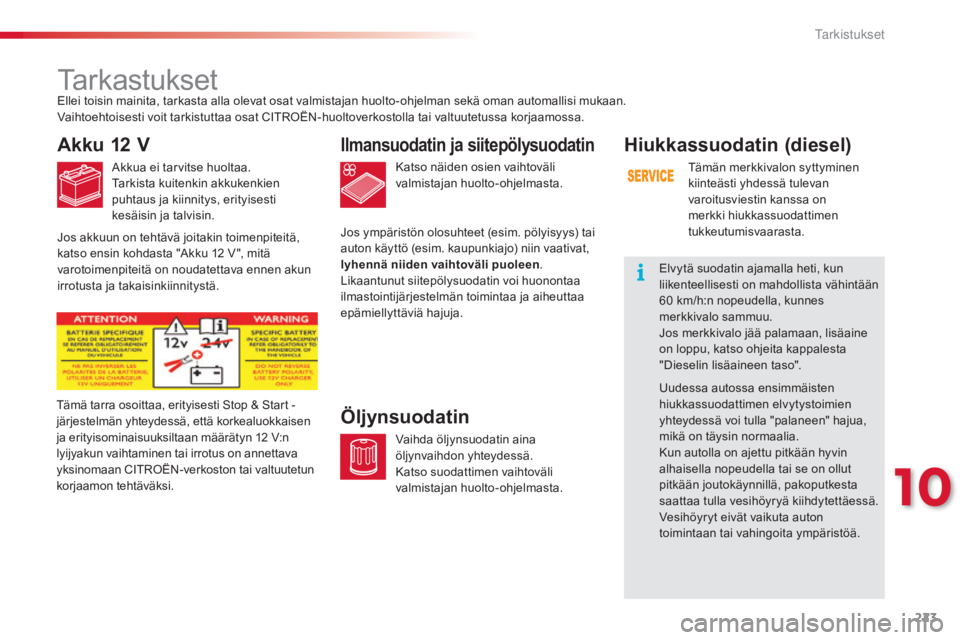

223
C4-cactus_fi_Chap10_verifications_ed02-2014
Tarkastukset
Akku 12 V
Akkua ei tarvitse huoltaa.
Tarkista kuitenkin akkukenkien
puhtaus ja kiinnitys, erityisesti
kesäisin ja talvisin.Katso näiden osien vaihtoväli
valmistajan huolto-ohjelmasta.
Ilmansuodatin ja siitepölysuodatin
Vaihda öljynsuodatin aina
öljynvaihdon yhteydessä.
Katso suodattimen vaihtoväli
valmistajan huolto-ohjelmasta.
ÖljynsuodatinTämä tarra osoittaa, erityisesti Stop & Start -

järjestelmän yhteydessä, että korkealuokkaisen
ja erityisominaisuuksiltaan määrätyn 12
V

:n
lyijyakun vaihtaminen tai irrotus on annettava
yksinomaan CITROËN-verkoston tai valtuutetun
korjaamon tehtäväksi. Ellei toisin mainita, tarkasta alla olevat osat valmistajan huolto-ohjelman sekä oman automallisi mukaan.
Vaihtoehtoisesti voit tarkistuttaa osat CITROËN-huoltoverkostolla tai valtuutetussa korjaamossa.
Jos ympäristön olosuhteet (esim. pölyisyys) tai
auton käyttö (esim. kaupunkiajo) niin vaativat,
lyhennä niiden vaihtoväli puoleen.
Likaantunut siitepölysuodatin voi huonontaa
ilmastointijärjestelmän toimintaa ja aiheuttaa
epämiellyttäviä hajuja.
Hiukkassuodatin (diesel)
Tämän merkkivalon syttyminen
kiinteästi yhdessä tulevan
varoitusviestin kanssa on
merkki hiukkassuodattimen
tukkeutumisvaarasta.
Elvytä suodatin ajamalla heti, kun
liikenteellisesti on mahdollista vähintään
60
k

m/h:n nopeudella, kunnes
merkkivalo sammuu.
Jos merkkivalo jää palamaan, lisäaine
on loppu, katso ohjeita kappalesta
"Dieselin lisäaineen taso".
Uudessa autossa ensimmäisten
hiukkassuodattimen elvytystoimien
yhteydessä voi tulla "palaneen" hajua,
mikä on täysin normaalia.
Kun autolla on ajettu pitkään hyvin
alhaisella nopeudella tai se on ollut
pitkään joutokäynnillä, pakoputkesta
saattaa tulla vesihöyryä kiihdytettäessä.
Vesihöyryt eivät vaikuta auton
toimintaan tai vahingoita ympäristöä.
Jos akkuun on tehtävä joitakin toimenpiteitä,
katso ensin kohdasta "Akku 12
V

", mitä
varotoimenpiteitä on noudatettava ennen akun
irrotusta ja takaisinkiinnitystä.
10
tarkistukset

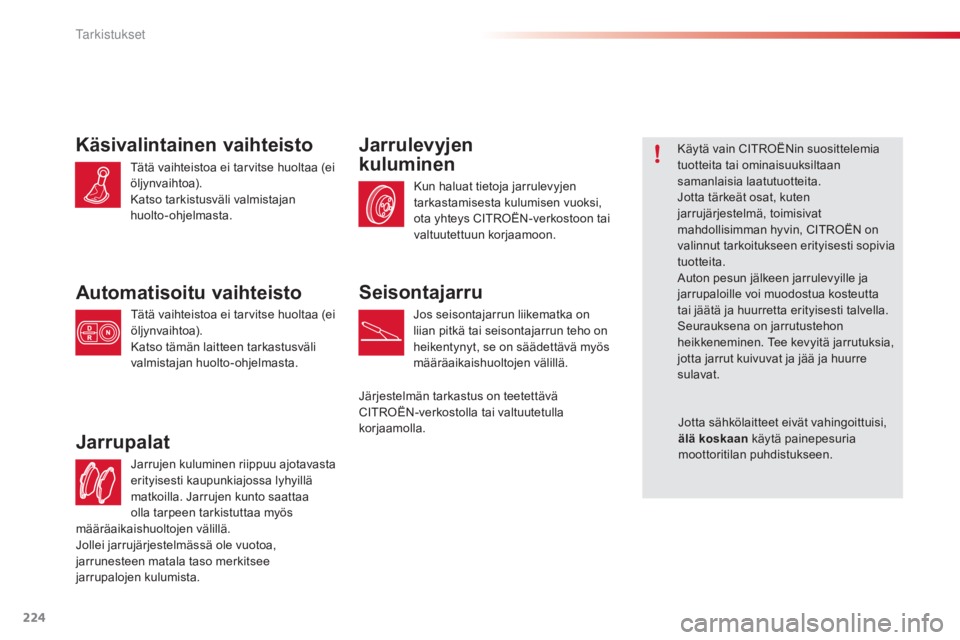

224
C4-cactus_fi_Chap10_verifications_ed02-2014
Jarrujen kuluminen riippuu ajotavasta
erityisesti kaupunkiajossa lyhyillä
matkoilla. Jarrujen kunto saattaa
olla tarpeen tarkistuttaa myös
Jarrupalat
Kun haluat tietoja jarrulevyjen
tarkastamisesta kulumisen vuoksi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Jarrulevyjen
kuluminenKäytä vain CITROËNin suosittelemia
tuotteita tai ominaisuuksiltaan
samanlaisia laatutuotteita.
Jotta tärkeät osat, kuten
jarrujärjestelmä, toimisivat
mahdollisimman hyvin, CITROËN on
valinnut tarkoitukseen erityisesti sopivia
tuotteita.
Auton pesun jälkeen jarrulevyille ja
jarrupaloille voi muodostua kosteutta
tai jäätä ja huurretta erityisesti talvella.
Seurauksena on jarrutustehon
heikkeneminen. Tee kevyitä jarrutuksia,
jotta jarrut kuivuvat ja jää ja huurre
sulavat.Käsivalintainen vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa (ei
öljynvaihtoa).
Katso tarkistusväli valmistajan
huolto-ohjelmasta.
Automatisoitu vaihteisto
Tätä vaihteistoa ei tarvitse huoltaa (ei
öljynvaihtoa).
Katso tämän laitteen tarkastusväli
valmistajan huolto-ohjelmasta.
Seisontajarru
Jos seisontajarrun liikematka on
liian pitkä tai seisontajarrun teho on
heikentynyt, se on säädettävä myös
määräaikaishuoltojen välillä.
Järjestelmän tarkastus on teetettävä
CITROËN-verkostolla tai valtuutetulla
korjaamolla. Jotta sähkölaitteet eivät vahingoittuisi,
älä koskaan
käytä painepesuria
moottoritilan puhdistukseen.
määräaikaishuoltojen välillä.
Jollei jarrujärjestelmässä ole vuotoa,
jarrunesteen matala taso merkitsee
jarrupalojen kulumista.
Tarkistukset

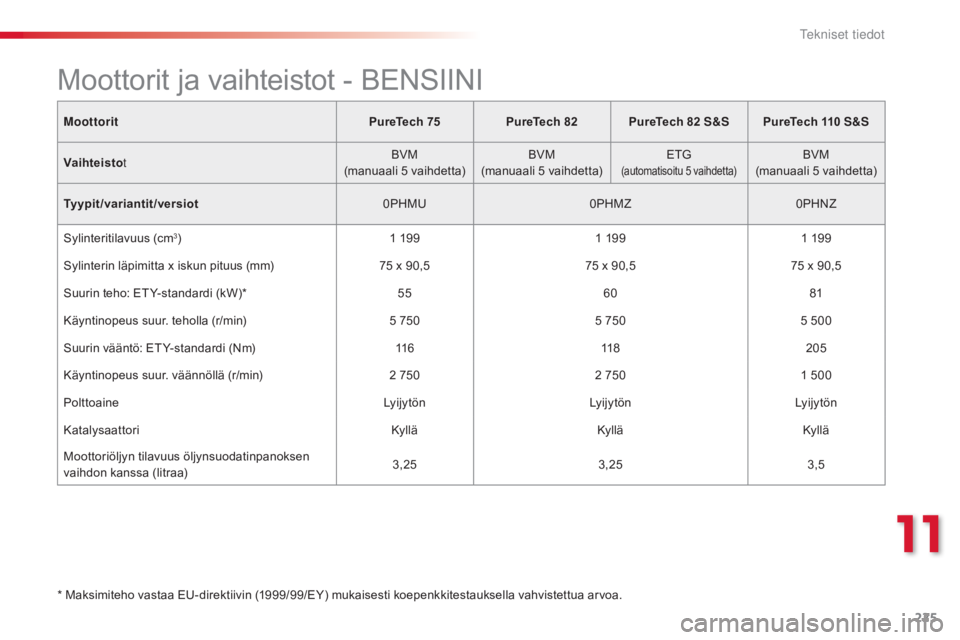

225
C4-cactus_fi_Chap11_caracteristiques-techniques_ed02-2014
MoottoritPureTech 75PureTech 82 PureTech 82 S &SPureTech 110 S &S
Vaihteisto t BVM
(manuaali 5
v

aihdetta)BVM
(manuaali 5
v

aihdetta)ETG
(automatisoitu 5 vaihdetta)BVM
(manuaali 5 v aihdetta)
Tyypit/variantit/versiot 0PHMU0PHMZ0PHNZ
Sylinteritilavuus (cm
3) 1 1 991 1 991 1 99
Sylinterin läpimitta x iskun pituus (mm) 75
x 9

0,575
x 9

0,575
x 9

0,5
Suurin teho: ET Y-standardi (kW)* 5560 81
Käyntinopeus suur. teholla (r/min) 5
7

505
7

505
5

00
Suurin vääntö: ET Y-standardi (Nm) 11 6118205
Käyntinopeus suur. väännöllä (r/min) 2
7

502
7

501
5

00
Polttoaine Ly i j y tö nLy i j y tö nLy i j y tö n
Katalysaattori Ky lläKy lläKy llä
Moottoriöljyn tilavuus öljynsuodatinpanoksen
vaihdon kanssa (litraa) 3,25
3,25 3,5
* Maksimiteho vastaa EU-direktiivin (1999/99/EY) mukaisesti koepenkkitestauksella vahvistettua arvoa.
Moottorit ja vaihteistot - BENSIINI
11
Tekniset tiedot

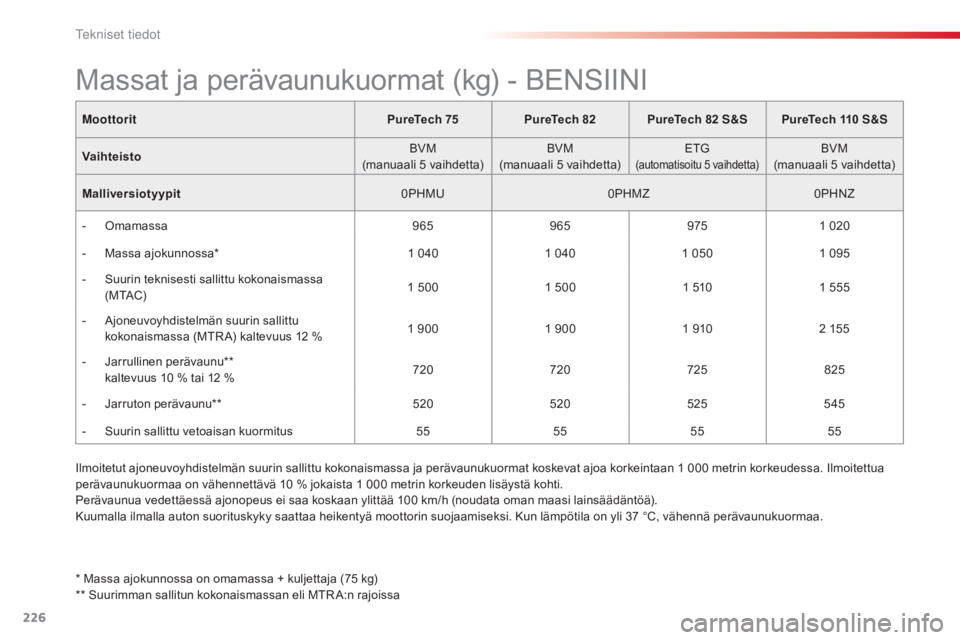

226
C4-cactus_fi_Chap11_caracteristiques-techniques_ed02-2014
MoottoritPureTech 75PureTech 82 PureTech 82 S &SPureTech 110 S &S
Vaihteisto BVM
(manuaali 5
v

aihdetta)BVM
(manuaali 5
v

aihdetta)ETG
(automatisoitu 5 vaihdetta)BVM
(manuaali 5 v aihdetta)
Malliversiotyypit 0PHMU0PHMZ0PHNZ
-
Oma

massa 965965 9751
0

20
-
Ma

ssa ajokunnossa* 1
0

40 1
0

40 1
0

50 1
0

95
-
Su

urin teknisesti sallittu kokonaismassa
( M TAC) 1
5

00 1
5

00 1
5

10 1
5

55
-
Aj

oneuvoyhdistelmän suurin sallittu
kokonaismassa (MTR A) kaltevuus 12
% 1 9

00 1
9

00 1
9

10 2
1

55
-
Ja

rrullinen perävaunu**
ka

ltevuus 10
% t

ai 12
% 7

20 720 725825
-
Jar

ruton perävaunu** 520520 525545
-
Su

urin sallittu vetoaisan kuormitus 55555555
Massat ja perävaunukuormat (kg) - BENSIINI
Ilmoitetut ajoneuvoyhdistelmän suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua
pe rävaunukuormaa on vähennettävä 10 % j okaista 1 0 00 m etrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa koskaan ylittää 100
k

m/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37
°

C, vähennä perävaunukuormaa.
* Massa ajokunnossa on omamassa + kuljettaja (75
k

g)
** Suurimman sallitun kokonaismassan eli MTR A:n rajoissa
Tekniset tiedot

227
C4-cactus_fi_Chap11_caracteristiques-techniques_ed02-2014

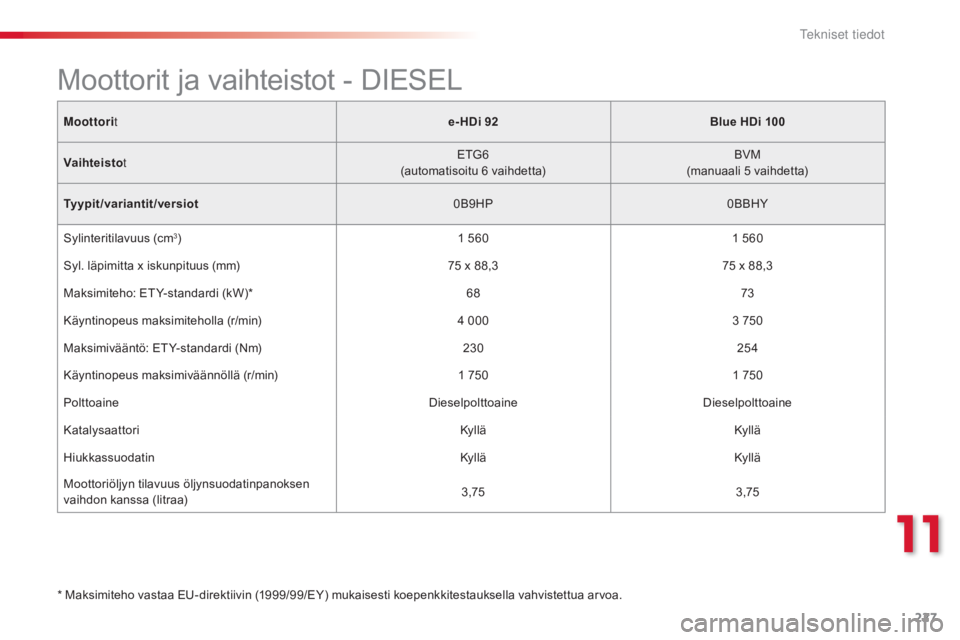

Moottorit e- HDi 92Blue HDi 100
Vaihteisto t ETG6
(automatisoitu 6
v

aihdetta)BVM
(manuaali 5
v

aihdetta)
Tyypit/variantit/versiot 0B9HP0BBHY
Sylinteritilavuus (cm
3) 1 5 601 5 60
Syl. läpimitta x iskunpituus (mm) 75
x 8

8,375
x 8

8,3
Maksimiteho: ET Y-standardi (kW)* 6873
Käyntinopeus maksimiteholla (r/min) 4
0

003
7

50
Maksimivääntö: ET Y-standardi (Nm) 230254
Käyntinopeus maksimiväännöllä (r/min) 1
7

501
7

50
Polttoaine DieselpolttoaineDieselpolttoaine
Katalysaattori Ky lläKy llä
Hiukkassuodatin Ky lläKy llä
Moottoriöljyn tilavuus öljynsuodatinpanoksen
vaihdon kanssa (litraa) 3,75
3,75
* Maksimiteho vastaa EU-direktiivin (1999/99/EY) mukaisesti koepenkkitestauksella vahvistettua arvoa.
Moottorit ja vaihteistot - DIESEL
11
Tekniset tiedot

228
C4-cactus_fi_Chap11_caracteristiques-techniques_ed02-2014
Moottorite- HDi 92Blue HDi 100
Vaihteistot ETG6
(automatisoitu 6
v

aihdetta)BVM
(manuaali 5
v

aihdetta)

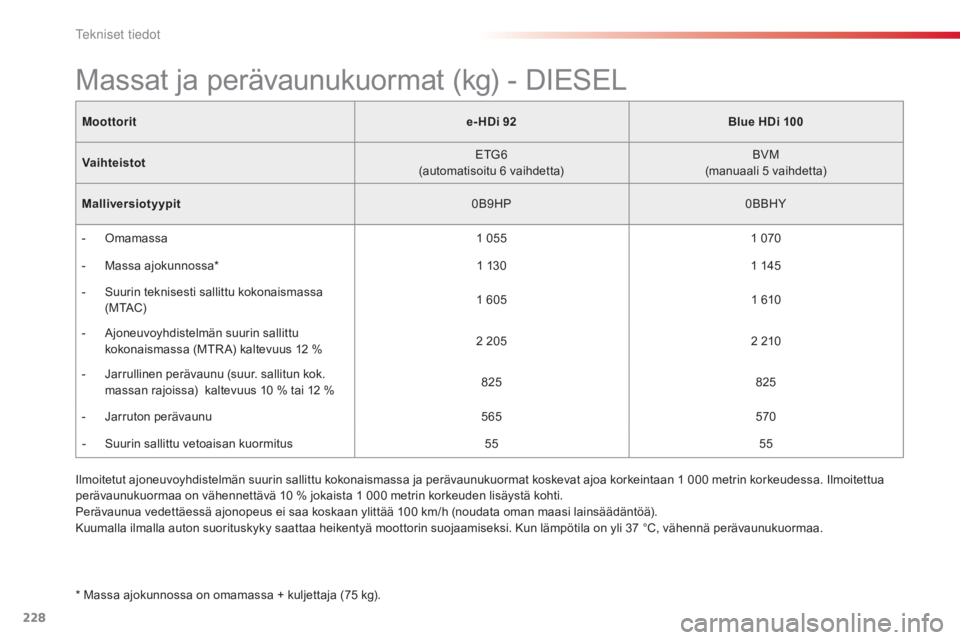

Malliversiotyypit 0B9HP0BBHY
-
Oma

massa 1
0

551
0

70
-
Ma

ssa ajokunnossa* 1
1

301
1

45
-
Su

urin teknisesti sallittu kokonaismassa
( M TAC) 1
6

051
6

10
-
Aj

oneuvoyhdistelmän suurin sallittu
kokonaismassa (MTR A) kaltevuus 12
% 2 2

052
2

10
-
Ja

rrullinen perävaunu (suur. sallitun kok.
massan rajoissa) kaltevuus 10
% t

ai 12
%8

25825
-
Jar

ruton perävaunu 565570
-
Su

urin sallittu vetoaisan kuormitus 5555
Massat ja perävaunukuormat (kg) - DIESEL
* Massa ajokunnossa on omamassa + kuljettaja (75 kg).
Il moitetut ajoneuvoyhdistelmän suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1
0
00
m
etrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10
% j
okaista 1
0
00
m
etrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa koskaan ylittää 100
k
m/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37
°
C, vähennä perävaunukuormaa.
Tekniset tiedot
