CITROEN C4 CACTUS 2015 Omistajan Käsikirjat (in Finnish)

19
C4-cactus_fi_Chap01_controle-de-marche_ed02-2014
MerkkivaloTilaSyy Toimenpiteet / Huomioitavaa
AdBlue
® -
lisäaine
(Blue HDi diesel) palaa kiinteästi,
kun virta kytkeytyy,
kuuluu merkkiääni ja
ilmestyy viesti, joka
ilmoittaa jäljellä olevan
toimintamatkan, johon
lisäaine riittää. Ajettavissa oleva ajomatka on 600 -
2 4 00 k m.AdBlue® -lisäainetta on lisättävä pian: ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon,
tai lisää itse lisäainetta ja katso ohjeet vastaavasta
kappaleesta.
+ vilkkuu ja SERVICE-
merkkivalo palaa,
lisäksi kuuluu
merkkiääni ja näyttöön
tulee viesti, jossa
kerrotaan ajettavissa
oleva ajomatka.Ajettavissa oleva ajomatka on 0
-
6

00
k

m. AdBlue
® -lisäainetta on ehdottomasti
lisättävä
toimintahäiriön estämiseksi: ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon, tai lisää itse
lisäainetta ja katso ohjeet vastaavasta kappaleesta.
vilkkuu, SERVICE-
merkkivalo palaa,
kuuluu merkkiääni
ja käynnistämisen
estoviesti tulee
näkyviin. AdBlue
® -lisäainesäiliö on
tyhjä: säännönmukainen
käynnistyksenestolaite estää
moottorin käynnistymisen. Jotta moottori voidaan käynnistää, on AdBlue® -
lisäainetta ehdottomasti lisättävä: ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon,
tai lisää ainetta itse katsomalla ohjeet vastaavasta
luvusta.
AdBlue
® -lisäainetta on ehdottomasti lisättävä
lisäainesäiliöön vähintään 3,8 l itraa.
1
Ajonhallinta

20
MerkkivaloTilaSyy Toimenpiteet / Huomioitavaa
+
+
Päästönrajoitusjärjestelmä
SCR
(HDi Blue diesel)yhtäjaksoisesti, kun
sytytysvirta kytkeytyy,
SERVICE-merkkivalo
sekä moottorin
itsediagnosoinnin
merkkivalo syttyvät,
kuuluu merkkiääni ja
viesti ilmestyy. SCR-päästönrajoitusjärjestelmän
toimintahäiriö havaittu.
Tämä varoitusviesti katoaa heti, kun
pakokaasupäästöjen taso palautuu norminmukaiseksi.
vilkkuu, kun sytytysvirta
kytkeytyy, SERVICE-
merkkivalo ja moottorin
itsediagnosoinnin
merkkivalo syttyvät
sekä lisäksi kuuluu
merkkiääni ja
ajettavissa olevasta
toimintamatkasta
kertova viesti ilmestyy. Kun päästönrajoitusjärjestelmän
toimintahäiriö on varmistunut,
ajettavissa oleva matka on
1
1

00
k
m ennen kuin moottorin
käynnistyksenesto laukeaa.
ota

niin pian, kun mahdollista yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon
toimintahäiriön estämiseksi .
vilkkuu, kun
sytytysvirta kytkeytyy,
SERVICE-merkkivalo
ja moottorin
itsediagnosoinnin
merkkivalo syttyvät
sekä lisäksi kuuluu
merkkiääni ja viesti
i l m e st y y. Olet ylittänyt sallitun
ajettavissa olevan matkan
päästönrajoitusjärjestelmän
toimintahäiriön varmistuttua:
käynnistyksenestolaite estää
moottorin käynnistymisen uudelleen.
Moottorin käynnistämiseksi sinun on ehdottomasti

soitettava CITROËN-verkoston huoltopalveluun tai
valtuutettuun korjaamoon.
Ajonhallinta

21
C4-cactus_fi_Chap01_controle-de-marche_ed02-2014
Polttoaineen
vähimmäistasoyhtäjaksoisesti,
samalla kuuluu
merkkiääni ja näkyy
viesti. Kun merkkivalo syttyy ensimmäisen
kerran, polttoainesäiliössä on jäljellä
noin 5
l

itraa polttoainetta.
Tästä hetkestä polttonesteen
viimeiset litrat ovat käytössä. Lisää ehdottomasti polttonestettä, ettei
polttonestesäiliö pääse tyhjenemään.
Niin kauan kuin polttonestettä ei ole lisätty riittävästi,
tämä merkkivalo syttyy aina uudelleen virran
kytkeytyessä ja samalla kuuluu merkkiääni ja tulee
viesti.
Merkkiääni ja viesti toistuvat tihenevästi kasvaen sitä
mukaa, kun polttonesteen taso laskee ja lähestyy "0".
Polttonestesäiliön tilavuus:
-
be

nsiini: noin 50
l
itraa
-
di

esel: noin 45
t
ai 50
l
itraa (mallin mukaan).
Älä koskaan päästä säiliötä täysin tyhjäksi, sillä se voi
vahingoittaa pakokaasun puhdistusjärjestelmää tai
ruiskutusjärjestelmää.
Tur vavyö(t)
kiinnittämättä /
avattu
lukituksesta yhtäjaksoisesti
tai vilkkuen ja samalla
kuuluu merkkiääni.
Jokin turvavyö on kiinnittämättä tai
avattu lukituksesta.
Vedä turvavyöstä ja työnnä vyön salpa lukkopesään.
Turvatyynyt palaa hetkellisesti. Merkkivalo palaa muutaman
sekunnin ajan ja sammuu, kun
sytytysvirta kytketään. Merkkivalon täytyy sammua moottoria
käynnistettäessä.
Jos merkkivalo ei sammu, ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon.
yhtäjaksoisesti. Turvatyynyjärjestelmän tai
turvavyön pyroteknisen esikiristimen
toimintahäiriö. Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.
Merkkivalo
TilaSyy Toimenpiteet / Huomioitavaa
1
Ajonhallinta

22
Öljynpaineyhtäjaksoisesti. Moottorin voitelujärjestelmän
toimintahäiriö. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Pysäköi, sammuta virta ja ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon.
Akun lataus
yhtäjaksoisesti. Akun latausjärjestelmän toimintahäiriö
(likaiset tai löystyneet kaapelikengät,
löystynyt tai rispaantunut
vaihtovirtageneraattori, ...). Merkkivalon täytyy sammua moottorin käynnistyksen
yhteydessä.
Jos merkkivalo ei sammu, ota yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon.
Jäähdytysnesteen
maksimi lämpötilayhtäjaksoisesti.
Jäähdytysjärjestelmän lämpötila on
liian korkea. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Odota, että moottori jäähtyy ja lisää tarvittaessa
jäähdytysnestettä.
Jos ongelma jatkuu, ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.
Merkkivalo
TilaSyy Toimenpiteet / Huomioitavaa
ajonhallinta

23
C4-cactus_fi_Chap01_controle-de-marche_ed02-2014
Alentunut
rengaspaineyhtäjaksoisesti,
samalla kuuluu
merkkiääni ja näkyy
viesti. Yhden tai useamman renkaan paine
on liian alhainen.
Tarkasta rengaspaineet mahdollisimman pian.
Tarkastus on suositeltavaa tehdä kylmille renkaille.
Järjestelmä on alustettava uudelleen aina, kun
rengaspainetta on muutettu yhteen tai useampaan
renkaaseen sekä yhden tai useamman renkaan
vaihdon jälkeen.
Katso lisätietoja kohdasta "Alentuneen rengaspaineen
tunnistus".
+ vilkkuu, jonka jälkeen
palaa kiinteästi
yhdessä huollon
merkkivalon kanssa.Toiminnassa on häiriö:
rengaspaineiden tarkkailua ei enää
taata.
Tarkista rengaspaineet niin pian kuin mahdollista.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Jalka
jarrupolkimella vilkkuu, samalla
kuuluu merkkiääni ja
ilmestyy viesti. Lisäksi
automatisoidun
vaihteiston
kytkinrasian vastaava
merkkivalo vilkkuu. Jarrupoljinta ei paineta, kun moottoria
käynnistetään (automatisoitu
vaihteisto).
Paina jarrupoljinta, kun käynnistät moottorin autossa,
jossa on automatisoitu vaihteisto.
Jos haluat vapauttaa seisontajarrun etkä paina
jarrupoljinta, tämä merkkivalo jää palamaan.
vilkkuu. Kun autossa on automatisoitu
vaihteisto ja autoa pidetään
liian kauan paikoillaan mäessä
kaasupolkimen avulla, kytkin
ylikuumentuu. Käytä jarrupoljinta ja/tai seisontajarrua.
Merkkivalo
TilaSyy Toimenpiteet / Huomioitavaa
1
Ajonhallinta

24
Huoltomittari
Järjestelmä ilmoittaa kuljettajalle, kuinka
paljon ajokilometrejä on jäljellä seuraavaan
määräaikaishuoltoon.
Yli 3000 km määräaikaishuoltoon
Virtaa kytkettäessä mitään huoltotietoja ei tule
näyttöön.
1000 km - 3000 km
mä äräaikaishuoltoon
Huoltoa kuvaava avain näkyy näytössä viiden
sekunnin ajan sytytysvirran kytkemisestä.
Matkamittarin näyttöön tulee kilometrimäärä,
joka voidaan ajaa ennen seuraavaa huoltoa.
Esimerkki: kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa, on 2800
k

m.
Viiden sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matkamittari
siirtyy normaalinäyttöön ja avainsymboli
sammuu . Näytössä näkyy silloin matkamittari.
Osoittimet
Tämä lasketaan mittarin edellisen nollauksen
perusteella, ja se määräytyy autolla
ajetun kilometrimäärän sekä edellisestä
tarkastuksesta kuluneen ajan perusteella.
Malleissa HDi Blue Diesel moottoriöljyn
laadun heikkeneminen otetaan myös
huomioon (myyntimaan mukaan).
A

25
C4-cactus_fi_Chap01_controle-de-marche_ed02-2014

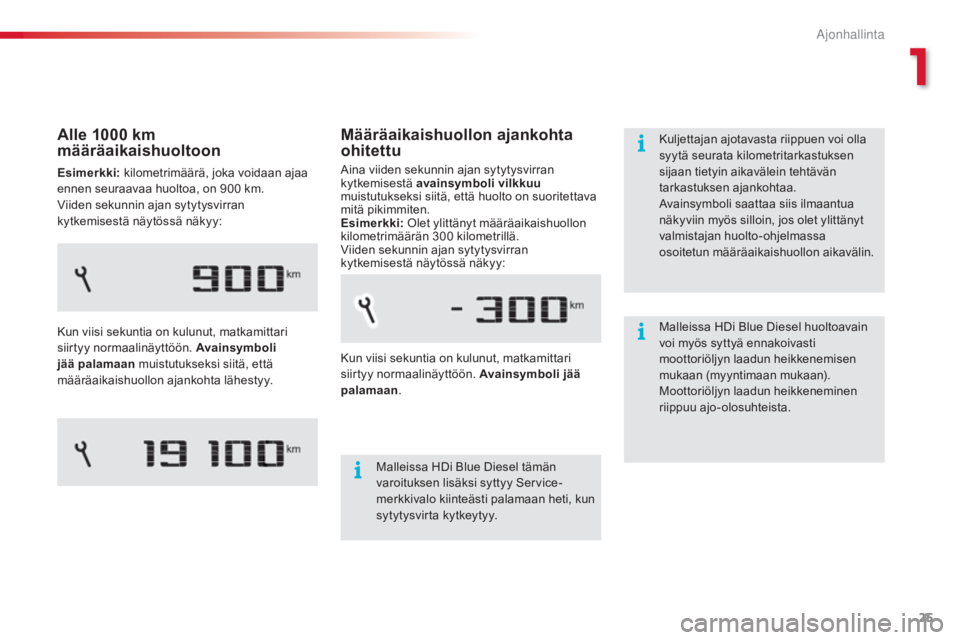

Määräaikaishuollon ajankohta
ohitettu
Aina viiden sekunnin ajan sytytysvirran
kytkemisestä avainsymboli vilkkuu
muistutukseksi siitä, että huolto on suoritettava
mitä pikimmiten.
Esimerkki: Olet ylittänyt määräaikaishuollon
kilometrimäärän 300
ki

lometrillä.
Viiden sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Malleissa HDi Blue Diesel tämän
varoituksen lisäksi syttyy Service-
merkkivalo kiinteästi palamaan heti, kun
sytytysvirta kytkeytyy.
Kun viisi sekuntia on kulunut, matkamittari
siirtyy normaalinäyttöön.
Avainsymboli jää
palamaan . Kuljettajan ajotavasta riippuen voi olla
syytä seurata kilometritarkastuksen
sijaan tietyin aikavälein tehtävän
tarkastuksen ajankohtaa.
Avainsymboli saattaa siis ilmaantua
näkyviin myös silloin, jos olet ylittänyt
valmistajan huolto-ohjelmassa
osoitetun määräaikaishuollon aikavälin.
Alle 1000 km
mä äräaikaishuoltoon
Esimerkki: kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa, on 900 k m.
Viiden sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matkamittari
siirtyy normaalinäyttöön. Avainsymboli
jää palamaan muistutukseksi siitä, että
määräaikaishuollon ajankohta lähestyy. Malleissa HDi Blue Diesel huoltoavain
voi myös syttyä ennakoivasti
moottoriöljyn laadun heikkenemisen
mukaan (myyntimaan mukaan).
Moottoriöljyn laadun heikkeneminen
riippuu ajo-olosuhteista.
1
ajonhallinta

26

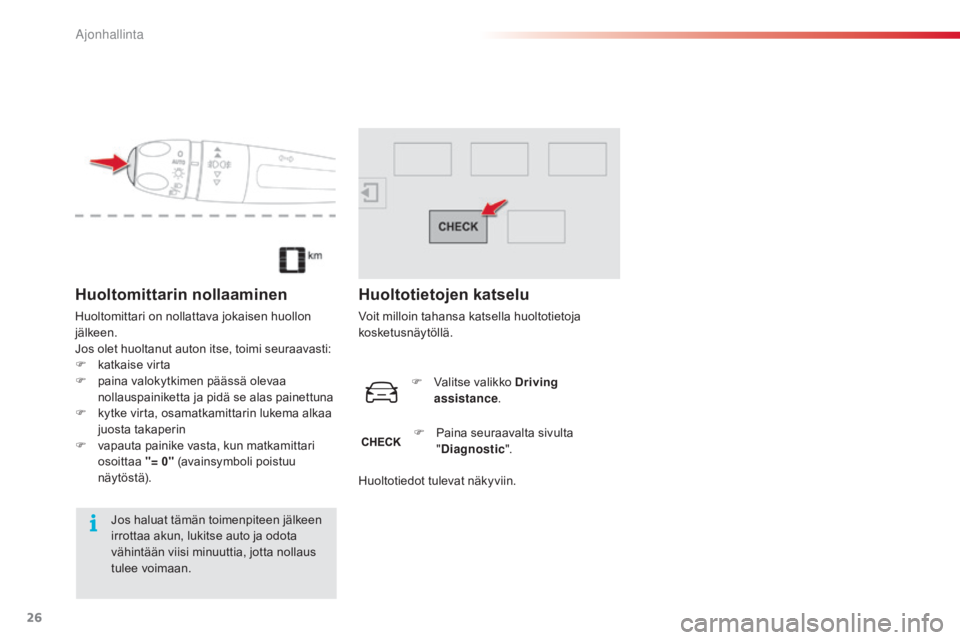

Huoltomittarin nollaaminen
Huoltomittari on nollattava jokaisen huollon
jälkeen.
Jos olet huoltanut auton itse, toimi seuraavasti:
F
kat
kaise virta
F
pa

ina valokytkimen päässä olevaa
nollauspainiketta ja pidä se alas painettuna
F
ky

tke virta, osamatkamittarin lukema alkaa
juosta takaperin
F
va

pauta painike vasta, kun matkamittari
osoittaa "= 0" (avainsymboli poistuu
näy tö st ä).
Jos haluat tämän toimenpiteen jälkeen
irrottaa akun, lukitse auto ja odota
vähintään viisi minuuttia, jotta nollaus
tulee voimaan.
Huoltotietojen katselu
Voit milloin tahansa katsella huoltotietoja
kosketusnäytöllä.
F
Va

litse valikko Driving
assistance .
F
Pa

ina seuraavalta sivulta
" Diagnostic ".
Huoltotiedot tulevat näkyviin.
Ajonhallinta

27
C4-cactus_fi_Chap01_controle-de-marche_ed02-2014

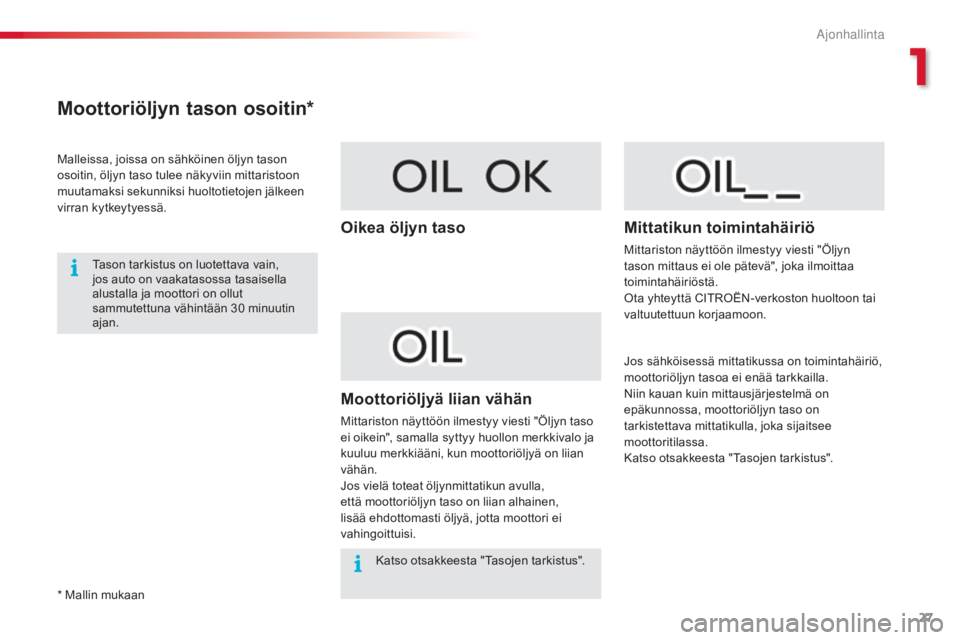

Moottoriöljyn tason osoitin*
Malleissa, joissa on sähköinen öljyn tason
osoitin, öljyn taso tulee näkyviin mittaristoon
muutamaksi sekunniksi huoltotietojen jälkeen
virran kytkeytyessä.Tason tarkistus on luotettava vain,
jos auto on vaakatasossa tasaisella
alustalla ja moottori on ollut
sammutettuna vähintään 30
min

uutin
ajan.
Oikea öljyn taso
Moottoriöljyä liian vähän
Mittariston näyttöön ilmestyy viesti "Öljyn taso
ei oikein", samalla syttyy huollon merkkivalo ja
kuuluu merkkiääni, kun moottoriöljyä on liian
vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jotta moottori ei
vahingoittuisi.
Mittatikun toimintahäiriö
Mittariston näyttöön ilmestyy viesti "Öljyn
tason mittaus ei ole pätevä", joka ilmoittaa
toimintahäiriöstä.
Ota yhteyttä CITROËN-verkoston huoltoon tai
valtuutettuun korjaamoon.
Katso otsakkeesta "Tasojen tarkistus".
* Mallin mukaan Jos sähköisessä mittatikussa on toimintahäiriö,
moottoriöljyn tasoa ei enää tarkkailla.
Niin kauan kuin mittausjärjestelmä on
epäkunnossa, moottoriöljyn taso on
tarkistettava mittatikulla, joka sijaitsee
moottoritilassa.
Katso otsakkeesta "Tasojen tarkistus".
1
A

28

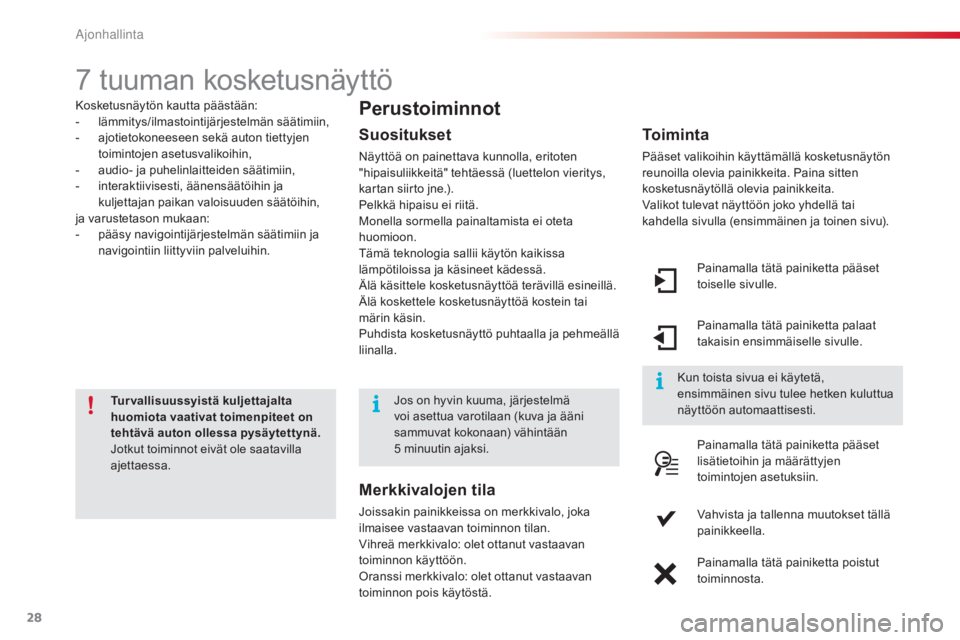

7 tuuman kosketusnäyttö
Kosketusnäytön kautta päästään:
- lämmitys/ilmastointijärjestelmän säätimiin,
-
aj

otietokoneeseen sekä auton tiettyjen
toimintojen asetusvalikoihin,
-
au

dio- ja puhelinlaitteiden säätimiin,
-
in

teraktiivisesti, äänensäätöihin ja
kuljettajan paikan valoisuuden säätöihin,
ja varustetason mukaan:
-
pä

äsy navigointijärjestelmän säätimiin ja
navigointiin liittyviin palveluihin.
Tur vallisuussyistä kuljettajalta
huomiota vaativat toimenpiteet on
tehtävä auton ollessa pysäytettynä.
Jotkut toiminnot eivät ole saatavilla
ajettaessa.Perustoiminnot
Suositukset
Näyttöä on painettava kunnolla, eritoten
"hipaisuliikkeitä" tehtäessä (luettelon vieritys,
kartan siirto jne.).
Pelkkä hipaisu ei riitä.
Monella sormella painaltamista ei oteta
huomioon.
Tämä teknologia sallii käytön kaikissa
lämpötiloissa ja käsineet kädessä.
Älä käsittele kosketusnäyttöä terävillä esineillä.
Älä koskettele kosketusnäyttöä kostein tai
märin käsin.
Puhdista kosketusnäyttö puhtaalla ja pehmeällä
liinalla. Painamalla tätä painiketta pääset
toiselle sivulle.
Painamalla tätä painiketta palaat
takaisin ensimmäiselle sivulle.
Painamalla tätä painiketta pääset
lisätietoihin ja määrättyjen
toimintojen asetuksiin.
Vahvista ja tallenna muutokset tällä
painikkeella.
Painamalla tätä painiketta poistut
toiminnosta.
Toiminta
Pääset valikoihin käyttämällä kosketusnäytön
reunoilla olevia painikkeita. Paina sitten
kosketusnäytöllä olevia painikkeita.
Valikot tulevat näyttöön joko yhdellä tai
kahdella sivulla (ensimmäinen ja toinen sivu).
Kun toista sivua ei käytetä,
ensimmäinen sivu tulee hetken kuluttua
näyttöön automaattisesti.
Jos on hyvin kuuma, järjestelmä
voi asettua varotilaan (kuva ja ääni
sammuvat kokonaan) vähintään
5
m

inuutin ajaksi.
Merkkivalojen tila
Joissakin painikkeissa on merkkivalo, joka
ilmaisee vastaavan toiminnon tilan.
Vihreä merkkivalo: olet ottanut vastaavan
toiminnon käyttöön.
Oranssi merkkivalo: olet ottanut vastaavan
toiminnon pois käytöstä.
A
