Stop & Start
Funktion
Ställa motorn
i STOP-läget
Kontrollampan "ECO" tänds i
instrumentpanelen och motorn ställer
sig automatiskt i viloläge:
-

i

bilar med manuell växellåda: när du
släpper upp kopplingen då bilen står stilla
och du lägger i friläget,
-

i b

ilar med ETG-växellåda: när du lägger
i neutralläget (reglaget i läge N ) eller när
du trampar ned bromspedalen då bilen står
stilla eller då hastigheten understiger 8 km/
tim (beroende på version).
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen. För att höja komforten vid
parkeringsmanövrer är inte STOP-läget
tillgängligt under några sekunder efter
att backväxeln har lagts ur.
STOP-läget ändrar inte bilen bilens
funktioner som t.ex. bromsar,
servostyrning etc.
Särskilda fall när STOP-läget inte
kan kopplas in
Huvudsakliga situationer då STOP-läget inte
aktiveras:
-

b
ilen står i en kraftig väglutning
(upp- eller nedförsbacke),
-

f
örardörren är öppen,
-

f
örarens säkerhetsbälte är lossat,
-

b
ilen inte har kört fortare än 10 km/tim
sedan motorn senast startades av föraren,
-

v
ärmekomforten i kupén gör det
nödvändigt,
-

b
orttagningen av imma är aktiv,
-

s
ärskilda förhållanden så kräver
(batteriladdning, motortemperatur,
bromsservo, utetemperatur etc.).
I det här fallet blinkar
kontrollampan


"ECO" i några
sekunder och släcks sedan.
Detta funktionssätt är helt normalt.
Stop & Start-systemet ställer tillfälligt motorn i viloläge - STOP-läget - när du stannar bilen (rödljus, köbildning etc.). Motorn startar automatiskt
igen

-

START-läget - när du vill köra iväg. Omstarten sker momentant, snabbt och tyst.
Stop & Start lämpar sig per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser och har en lägre ljudnivå vid
stillastående.
Tidräknare för Stop &
Start
En tidräknare håller reda på hur
länge STOP-läget har varit aktivt
under färden.
Den visas i färddatorn (kan öppnas via menyn
" Driving assistance " (Hjälpfunktioner) på
pekskärmen).
Den nollställs varje gång tändningen slås till.
6
K

130
C4-cactus_sv_Chap06_conduite_ed01-2015
Ställa motorn
i START-läget
Kontrollampan "ECO" släcks och
motorn startar om automatiskt:
-

bi

lar med manuell växellåda: när du
trampar ned kopplingspedalen i botten.
-

b

il med ETG-växellåda :
●

n

är du släpper upp bromspedalen och
reglaget står i läge D ,
●

n

är du trycker på reglage D då
bromspedalen är uppsläppt och reglaget
står i läge N ,
●

n

är du lägger i backväxeln. START-läget aktiveras automatiskt om:
-
d u öppnar förardörren,
-

f
örarens säkerhetsbälte lossas,
-

b
ilens hastighet överstiger 11 km/tim (med
en ETG-växellåda),
-

s
ärskilda förhållanden så kräver
(batteriladdning, motortemperatur,
bromsservo, reglering av luftkonditionering
e t c .) .
Särskilda fall: automatisk
aktivering av START-läget
I det här fallet blinkar
kontrollampan " ECO" i några
sekunder
och släcks sedan.
Detta funktionssätt är helt normalt. Koppla ur Stop & Start-systemet
före alla åtgärder i motorrummet för
att undvika alla skaderisker som är
kopplade till en automatisk inkoppling
av START-läget.
Det här systemet kräver ett 12 V-batteri med
speciella egenskaper och specifikationer
(tekniska data finns att hämta hos CITROËN).
Vid montering av ett batteri som inte
rekommenderas av CITROËN kan det uppstå
funktionsfel i systemet.Använd en 12 V-laddare och vänd inte polerna fel.
Underhåll
Stop & Start-systemet bygger på mycket
avancerad teknik. Vid alla ingrepp bör
du kontakta din C
i

tr
Oë
n
-
verkstad eller
en annan kvalificerad verkstad som
har den kunskap och det materiel som
behövs.
Körning

131
C4-cactus_sv_Chap06_conduite_ed01-2015
Funktionsfel i systemet indikeras
i menyn "Driving assistance "
(Hjälpfunktioner) (första sidan) på
pekskärmen.
Funktionsfel
Om ett funktionsfel uppstår
växlar symbolen på knappen till
varningsläge, kontrollampan blinkar en
stund och tänds sedan med fast sken.
Om du trycker på denna knapp för att aktivera
systemet igen blinkar indikeringen några
gånger och lyser sedan på nytt med fast sken.
Stop & Start-funktionen kan ställas in på
pekskärmen.
Urkoppling
Om urkopplingen görs i STOP-läget startar
motorn direkt.
Vid körning på översvämmade vägar
rekommenderas att du stänger av
funktionen Stop & Start och kör mycket
sakta. Funktionen kan kopplas in igen på pekskärmen.
Återinkoppling
Systemet återaktiveras automatiskt
varje gång motorn startas av föraren.
F

T

ryck på " Stop & Star t ".
F

V

älj menyn " Driving assistance "
(Hjälpfunktioner).
Indikeringen för denna knapp tänds med fast
sken. Genom en ny tryckning på denna
knapp kopplas Stop & Start in på nytt.
Indikeringen för denna knapp släcks.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Om ett funktionsfel uppstår när motorn står i
STOP-läget kan bilen få motorstopp.
Alla kontrollampor i instrumentpanelen tänds.Beroende på version kan också ett
varningsmeddelande visas för att be dig
att ställa bilen i neutralläge (reglage N )
och trampa på bromspedalen.
Du måste stänga av tändningen och
starta om bilen genom att starta
motorn.
6
K

132
C4-cactus_sv_Chap06_conduite_ed01-2015

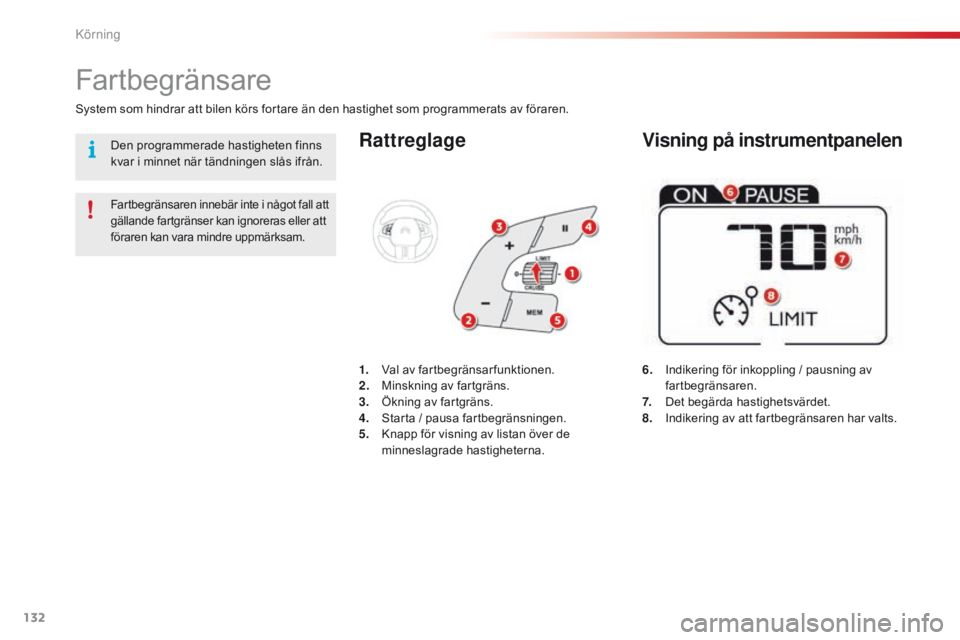

Rattreglage
6. Indikering för inkoppling / pausning av fartbegränsaren.
7.
D

et begärda hastighetsvärdet.
8.
I

ndikering av att fartbegränsaren har valts.
Fartbegränsare
System som hindrar att bilen körs fortare än den hastighet som programmerats av föraren.
Fartbegränsaren innebär inte i något fall att
gällande fartgränser kan ignoreras eller att
föraren kan vara mindre uppmärksam.
1. Val av fartbegränsar funktionen.
2. M inskning av fartgräns.
3.
Ö

kning av fartgräns.
4.
S

tarta / pausa fartbegränsningen.
5.
K

napp för visning av listan över de
minneslagrade hastigheterna.
Visning på instrumentpanelenDen programmerade hastigheten finns
kvar i minnet när tändningen slås ifrån.
Körning

133
C4-cactus_sv_Chap06_conduite_ed01-2015
Koppla in / pausa funktionen
F Vrid reglaget 1 till läge "LIMIT":
fartbegränsar funktionen har då valts, utan
att fartbegränsaren aktiverats (Pause).
F

S
tarta fartbegränsaren genom att trycka på
knapp 4 , om önskad hastighet visas (som
standard visas den senast programmerade
hastigheten).
F

D
u kan tillfälligt stänga av fartbegränsaren
genom att trycka en gång till på knapp
4:
avstängningen bekräftas på displayen
(Pause). När fartbegränsarens funktionsläge har valts
(vridreglage
1 i läge "LIMIT" ), kan du ändra
hastighetsgränsen så här:
-
g
enom att trycka på knapp 5
:
F
d
e sex sparade gränsvärdena visas på
pekskärmen,
F
v
älj ett värde: det visas i
instrumentpanelen.
S
kärmsidan med alternativ stängs efter
en liten stund. De sparade fartgränserna kan ställas
in via menyn "Driving assistance"

(Hjälpfunktioner) .
Mer information om att spara
hastigheter i minnet finns under
motsvarande rubrik.
Du måste inte starta fartbegränsaren för
att ställa in en hastighet.
Aktiveringen
av fartbegränsaren sker
manuellt och kräver att en hastighet på
minst 30 km/tim har programmerats.
Inställning av fartgräns
(begärt värde)
Eller så här:
- m ed hjälp av knapparna 2 och 3 , genom att
öka eller minska det visade värdet:
F

g
enom korta tryckningar efter varandra
för att ändra värdet i steg om +
eller - 1
km/tim,
F

g
enom en ihållande tryckning för att
ändra värdet i steg om + eller - 5 km/tim.
6
Körning

134
C4-cactus_sv_Chap06_conduite_ed01-2015

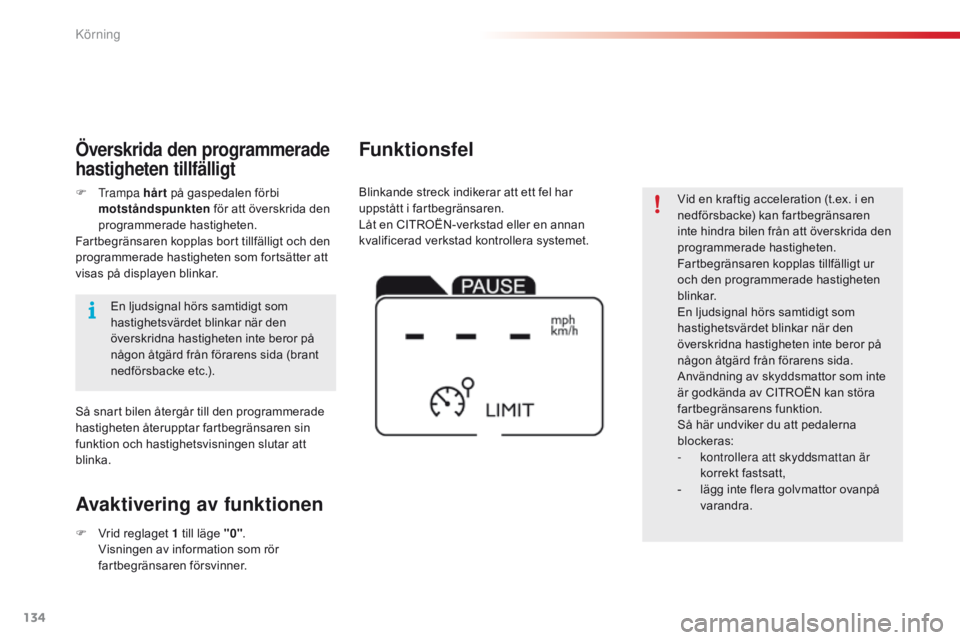

Vid en kraftig acceleration (t.ex. i en
nedförsbacke) kan fartbegränsaren
inte hindra bilen från att överskrida den
programmerade hastigheten.
Fartbegränsaren kopplas tillfälligt ur
och den programmerade hastigheten
blinkar.
En ljudsignal hörs samtidigt som
hastighetsvärdet blinkar när den
överskridna hastigheten inte beror på
någon åtgärd från förarens sida.
Användning av skyddsmattor som inte
är godkända av CITROËN kan störa
fartbegränsarens funktion.
Så här undviker du att pedalerna
blockeras:
-
k
ontrollera att skyddsmattan är
korrekt fastsatt,
-

l
ägg inte flera golvmattor ovanpå
varandra.
Blinkande streck indikerar att ett fel har
uppstått i fartbegränsaren.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Funktionsfel
Avaktivering av funktionen
F Vrid reglaget 1 till läge "0" . V
isningen av information som rör
fartbegränsaren försvinner.
F
t
r
ampa
hårt på gaspedalen förbi
motståndspunkten för att överskrida den
programmerade hastigheten.
Fartbegränsaren kopplas bort tillfälligt och den
programmerade hastigheten som fortsätter att
visas på displayen blinkar.
Överskrida den programmerade
hastigheten tillfälligt
Så snart bilen återgår till den programmerade
hastigheten återupptar fartbegränsaren sin
funktion och hastighetsvisningen slutar att
blinka. En ljudsignal hörs samtidigt som
hastighetsvärdet blinkar när den
överskridna hastigheten inte beror på
någon åtgärd från förarens sida (brant
nedförsbacke etc.).
K

135
C4-cactus_sv_Chap06_conduite_ed01-2015

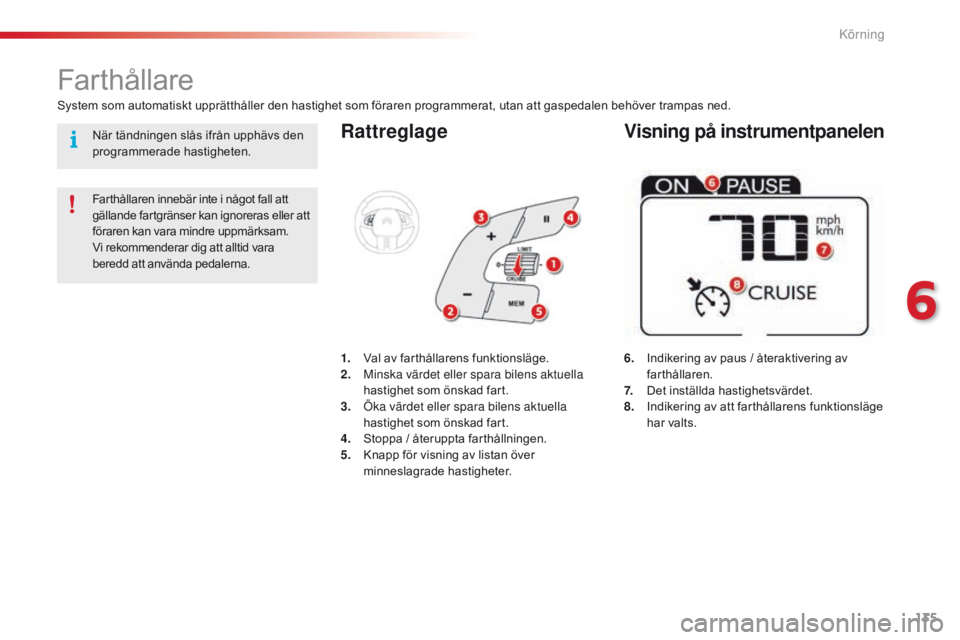

Rattreglage
6. Indikering av paus / återaktivering av farthållaren.
7.
D

et inställda hastighetsvärdet.
8.
I

ndikering av att farthållarens funktionsläge
har valts.
Farthållare
System som automatiskt upprätthåller den hastighet som föraren programmerat, utan att gaspedalen behöver trampas ned.
Farthållaren innebär inte i något fall att
gällande fartgränser kan ignoreras eller att
föraren kan vara mindre uppmärksam.
Vi rekommenderar dig att alltid vara
beredd att använda pedalerna.
1.
V

al av farthållarens funktionsläge.
2.
M

inska värdet eller spara bilens aktuella
hastighet som önskad fart.
3.
Ö

ka värdet eller spara bilens aktuella
hastighet som önskad fart.
4.
S

toppa / återuppta farthållningen.
5.
K

napp för visning av listan över
minneslagrade hastigheter.
Visning på instrumentpanelenNär tändningen slås ifrån upphävs den
programmerade hastigheten.
6
Körning

136
C4-cactus_sv_Chap06_conduite_ed01-2015
Påslagning
Så snart farthållaren är igång (ON) kan du
ändra den inställda farten, antingen:
-
g
enom att trycka på knapp 5 :
F

d
e sex fartnivåerna visas på
pekskärmen,
F

t
ryck på den knapp som motsvarar den
fartgräns som du har valt.
V

ärdet visas direkt i instrumentpanelen.
S

kärmbilden för val av hastighet stängs
efter en liten stund.
Ä

ndringen är då registrerad.
F

V

rid reglaget 1 till läge "CRUISE" :
farthållar funktionen har då valts, utan att
den satts i gång (Pause).
F

T

ryck på knapp 2 eller 3 . Den aktuella
hastigheten sparas i minnet och används
som önskad fart.
Farthållaren är aktiverad (ON).
Ändra den inställda
farten
Farthållaren startas manuellt: och
kräver en hastighet på minst 40 km/tim.
De sparade fartgränserna kan ställas
in via menyn "Driving assistance"
(Hjälpfunktioner).
Mer information om att spara
hastigheter i minnet finns under
motsvarande rubrik.
Eller:
-

m
ed hjälp av knapparna 2 eller 3:
F

g
enom korta tryckningar efter varandra,
för att ändra hastigheten i steg om +
eller - 1 km/tim,
F

g
enom en ihållande tryckning, för att
ändra hastigheten i steg om +
eller - 5 km/tim.
Körning

137
C4-cactus_sv_Chap06_conduite_ed01-2015
Blinkande streck betyder att ett fel har uppstått
i farthållaren.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Funktionsfel Koppla ur funktionen
F Vrid reglaget 1 till läge "0". V
isningen av information som rör
farthållaren försvinner. Var försiktig när du håller någon
av knapparna för ändring av
programmerad hastighet intryckt
när farthållaren är inkopplad: bilens
hastighet kan ändras mycket snabbt.
Använd inte farthållaren vid halt väglag
eller i tät trafik.
I branta nedförsbackar kan farthållaren
inte alltid hindra bilen från att överskrida
den programmerade hastigheten.
I branta uppförsbackar eller vid
bogsering kan den programmerade
hastigheten inte alltid uppnås eller
behållas.
Användning av skyddsmattor som
inte godkänts av CITROËN kan störa
farthållarens funktion.
Så här undviker du att pedalerna
fastnar i mattan:
-

k
ontrollera att skyddsmattan är
korrekt fastsatt,
-

s
tapla inte flera skyddsmattor
ovanpå varandra.
Den programmerade hastigheten kan tillfälligt
överskridas genom att du trampar ned
gaspedalen.
För att återgå till den programmerade
hastigheten räcker det att släppa upp
gaspedalen tills den har nåtts på nytt.
Överskrida den
programmerade hastigheten
När farthållaren är aktiverad kan du tillfälligt
koppla ur den genom att trycka på knapp 4
:
displayen bekräftar urkopplingen (Pause).
Pause
Om den programmerade hastigheten
överskrids blinkar visningen.
Så snart bilen återgår till den inställda
hastigheten blir visningen på nytt fast. Farthållaren
pausas manuellt eller
när föraren trampar på broms- eller
kopplingspedalen eller om ESP-
systemet aktiveras av säkerhetsskäl.
6
Körning

138
C4-cactus_sv_Chap06_conduite_ed01-2015
Spara hastigheter i minnet
Minneslagring
Denna funktion låter dig spara hastighetsvärden som sedan kan användas av två olika funktioner: fartbegränsaren (fartgräns) eller farthållaren
(marschfart).
Du kan spara sex olika fartgränser i systemet för var och en av dessa funktioner. Det finns fartgränser sparade i systemet från början.F

G
å till den andra menysidan
och tryck på "Speed settings"
(Hastighetsinställningar) .
Av säkerhetsskäl måste föraren
stanna bilen innan han/hon gör dessa
inställningar.
F

V
älj den funktion för vilken du vill spara nya
fartgränser i minnet:
F

V
älj menyn "Driving
assistance" (Hjälpfunktioner) .
F

A
nge det nya värdet med hjälp av
sifferknapparna och godkänn.
F

G
odkänn för att spara ändringarna och
lämna menyn.
●
f

artbegränsaren
eller
●
f

arthållaren.
F

T
ryck på den knapp som motsvarar den
fartgräns som du vill ändra. Med den här knappen kan du
återställa fabriksinställningar.
Denna funktion kan öppnas via pekskärmen.
Körning
