CITROEN C4 CACTUS 2016 Libretti Di Uso E manutenzione (in Italian)

89
C4-cactus_it_Chap05_securite_ed01-2015
Segnale d'emergenza
Allarme visivo mediante l'accensione degli
indicatori di direzione per avvertire gli altri
guidatori in caso di panne, traino o incidente.
F
P
remere questo pulsante, gli indicatori di
direzione lampeggiano.
Funziona anche a contatto disinserito.
Accensione automatica del
segnale d'emergenza
Durante una frenata d'emergenza, in funzione
della decelerazione, il segnale d'emergenza si
accende automaticamente.
Si spegne automaticamente alla prima
accelerazione.
F

E
' anche possibile spegnerlo premendo il
tasto. Questo dispositivo permette di effettuare una
chiamata d'emergenza o d'assistenza ai servizi
di soccorso o verso il call center CITROËN.
Chiamata d'emergenza
o d'assistenza
Per maggiori dettagli sull'utilizzo di questo
equipaggiamento, consultare la rubrica Audio
e telematica.
Avvisatore acustico
F Premere la parte centrale del volante.
5
Sicurezza

90
C4-cactus_it_Chap05_securite_ed01-2015
Programma elettronico di stabilità (ESC:
Electronic Stability Control) che comprende i
seguenti sistemi:
-
an
tibloccaggio ruote (ABS) e ripartitore
elettronico di frenata (REF),
-

a
ssistenza alla frenata d'emergenza (AFU),
-
an

tipattinamento delle ruote (ASR),
-

c
ontrollo dinamico di stabilità (CDS).
Programma elettronico di stabilità (ESC)
Definizioni
Antibloccaggio delle ruote
(ABS) e ripartitore elettronico di
frenata

(REF)
Questo sistema aumenta la stabilità e la
maneggevolezza del veicolo in frenata e
contribuisce ad un miglior controllo in curva,
in particolare su fondo stradale dissestato o
scivoloso.
L'ABS impedisce il bloccaggio delle ruote in
caso di frenata di emergenza.
Il REF garantisce una gestione integrale della
pressione di frenata, ruota per ruota.
Assistenza alla frenata
d'emergenza (AFU)
Questo sistema consente, in caso
d'emergenza, di raggiungere più in fretta la
pressione ottimale di frenata, e quindi di ridurre
la distanza di arresto.
Si attiva in funzione della velocità di
azionamento del pedale del freno, diminuendo
la resistenza del pedale ed aumentando
l'efficacia della frenata.
Antipattinamento delle ruote (ASR)
Il sistema ASR ottimizza la motricità per
limitare il pattinamento delle ruote: agisce sui
freni delle ruote motrici e sul motore. Consente
inoltre di migliorare la stabilità direzionale del
veicolo quando si accelera.
Controllo dinamico di stabilità
(CDS)
In caso di scarto tra la traiettoria seguita
dal veicolo e quella voluta dal guidatore, il
sistema CDS controlla ogni ruota ed agisce
automaticamente sul freno di una o più ruote
e sul motore per riportare il veicolo nella
traiettoria desiderata, nei limiti delle leggi
fisiche.
Sicurezza

91
C4-cactus_it_Chap05_securite_ed01-2015
L'accensione di questa spia, abbinata
alla spia STOP, accompagnata da un
segnale acustico e da un messaggio,
indica un'anomalia del ripartitore
elettronico della frenata (REF)
che può provocare una perdita di
controllo del veicolo in frenata.
Funzionamento
L'accensione di questa spia,
accompagnata da un segnale
acustico e da un messaggio, indica
un'anomalia del sistema ABS
che può provocare una perdita di
controllo del veicolo in frenata.
Sistema antibloccaggio delle
ruote (ABS) e ripartitore
elettronico di frenata (REF)Se si sostituisce una ruota (pneumatico
e cerchio), scegliere una ruota di misura
omologata per questo veicolo.
Il funzionamento normale del sistema
ABS si manifesta con leggere vibrazioni
del pedale del freno.
In caso di frenata d'emergenza,
premere con decisione senza
rilasciare il pedale.
È indispensabile fermarsi.
In entrambi i casi, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
5
Sicurezza

92
C4-cactus_it_Chap05_securite_ed01-2015
Controllo dinamico di stabilità
(CDS) e antipattinamento della
ruota (ASR)Il sistema CDS offre una maggiore
sicurezza in caso di guida normale
ma non deve invitare a guidare ad una
velocità elevata.
Il funzionamento del sistema è garantito
purché si rispettino le raccomandazioni
del costruttore relativamente alle ruote
(pneumatici e cerchi), ai componenti
elettronici, nonché alle procedure di
montaggio e di intervento della rete
CITROËN.
Dopo un urto, far verificare questo
sistema dalla rete CITROËN o da un
riparatore qualificato.
Attivazione
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore del veicolo.
Non appena rilevano un problema di aderenza
o di traiettoria, questi sistemi agiscono sul
funzionamento del motore e dei freni.
Disattivazione
In condizioni eccezionali (avviamento del
veicolo impantanato, immobilizzato nella neve,
su un terreno mobile, ecc.), può essere utile
disattivare il sistema CDS per far slittare le
ruote ed aumentare l'aderenza.
Il funzionamento è segnalato dal
lampeggiamento di questa spia sul
quadro strumenti.
Anomalia di funzionamento
Ma si consiglia di riattivare il sistema appena
possibile. F

P
remere il pulsante.
Questa spia e la spia del pulsante
si accendono: il sistema CDS non
agisce più sul funzionamento del
motore.
Riattivazione
Il sistema si riattiva automaticamente dopo ogni
inserimento del contatto o a partire da 50 km/h. F

P
remere nuovamente il pulsante
per riattivarlo manualmente. L'accensione di questa spia,
accompagnata da un segnale acustico
e da un messaggio, indica un'anomalia
di funzionamento di questo sistema.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per far controllare il sistema.
Sicurezza

93
C4-cactus_it_Chap05_securite_ed01-2015
Cinture di sicurezza
Cinture di sicurezza anteriori
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale e laterale. A seconda dell'entità
dell'urto il pretensionatore pirotecnico tende
istantaneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è
inserito.
Il limitatore di carico attenua la pressione
della cintura di sicurezza contro il torace del
passeggero, migliorandone così la protezione.Per allacciare la cintura di sicurezza
F Tirare la cinghia, poi inserirla nella fibbia.
F C ontrollare il bloccaggio con una prova di
trazione sulla cinghia.
Per sganciare la cintura di
sicurezza
F Premere il pulsante rosso del dispositivo d'aggancio.
F

A
ccompagnare l'avvolgimento della cintura
di sicurezza.
Cinture di sicurezza posteriori
I sedili posteriori sono equipaggiati di una
cintura di sicurezza, a tre punti d'aggancio.
5
Sicurezza

94
C4-cactus_it_Chap05_securite_ed01-2015
A partire da circa 20 km/h e per
d ue minuti, le spie lampeggiano
accompagnate da un segnale
acustico. Trascorsi i due minuti,
le spie restano accese finché il
guidatore o il passeggero anteriore
non allaccia la cintura di sicurezza.
Spie delle cinture di sicurezza non
allacciate / volutamente sganciate
Spie delle cinture di sicurezza anteriori
All'inserimento del contatto, la spia 1
si accende sul quadro strumenti e la
spia rossa corrispondente ( 2 e 3) si
accende sul display delle spie cinture
di sicurezza e dell'airbag frontale lato
passeggero quando il guidatore e/o il
passeggero anteriore non allaccia o
slaccia la cintura di sicurezza.
1.
S

pia cinture di sicurezza anteriori
sganciate, sul quadro strumenti.
2.
S

pia della cintura di sicurezza anteriore
sinistra.
3.
S

pia della cintura di sicurezza anteriore
destra.
4.
S

pia della cintura di sicurezza posteriore
destra.
5.
S

pia della cintura di sicurezza posteriore
centrale.
6.
S

pia della cintura di sicurezza posteriore
sinistra.
Spia(e) della cintura(e) di
sicurezza posteriore/i
La spia rossa corrispondente (da 4
a 6 ) si accende sul display delle spie
della cinture e dell'airbag frontale
passeggero, quando uno o più
passeggeri posteriori sganciano la
cintura di sicurezza.
Sicurezza

95
C4-cactus_it_Chap05_securite_ed01-2015

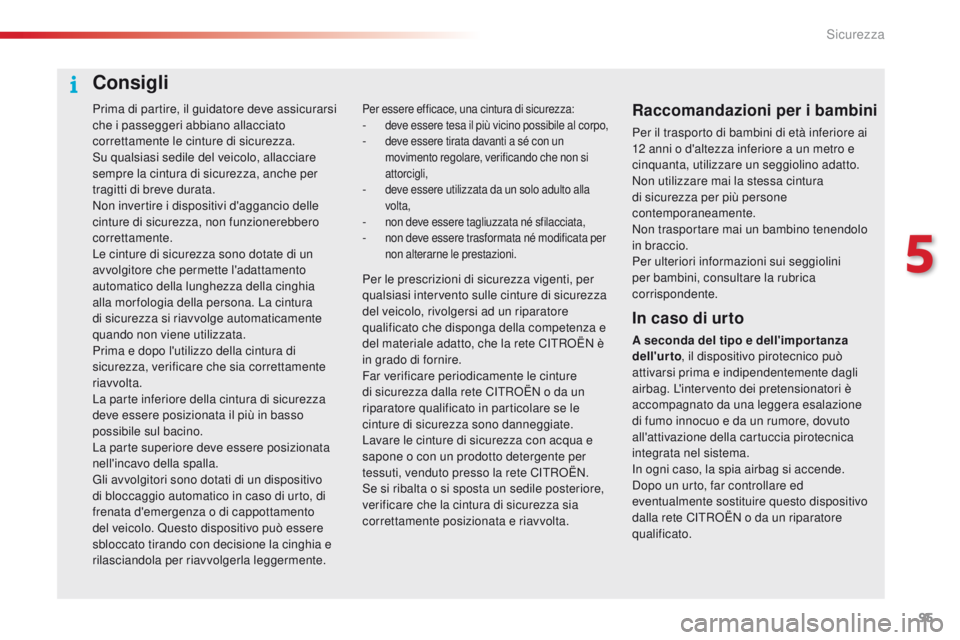

Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
Su qualsiasi sedile del veicolo, allacciare
sempre la cintura di sicurezza, anche per
tragitti di breve durata.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando con decisione la cinghia e
rilasciandola per riavvolgerla leggermente.Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai
12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni sui seggiolini
per bambini, consultare la rubrica
corrispondente.
Per essere efficace, una cintura di sicurezza:- deve essere tesa il più vicino possibile al corpo,- deve essere tirata davanti a sé con un
movimento regolare, verificando che non si
attorcigli,
- deve essere utilizzata da un solo adulto alla
volta,
- non deve essere tagliuzzata né sfilacciata,- non deve essere trasformata né modificata per
non alterarne le prestazioni.
In caso di urto
A seconda del tipo e dell'impor tanza
dell'urto, il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'intervento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo dispositivo
dalla rete CITROËN o da un riparatore
qualificato.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sulle cinture di sicurezza
del veicolo, rivolgersi ad un riparatore
qualificato che disponga della competenza e
del materiale adatto, che la rete CITROËN è
in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete CITROËN o da un
riparatore qualificato in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete CITROËN.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta.
Consigli
5
Sicurezza

96
C4-cactus_it_Chap05_securite_ed01-2015
Airbag
Generalità
Sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(tranne per il passeggero posteriore centrale).
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto:
-
i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare
la visibilità o l'eventuale uscita dei
passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi; in questo genere di situazione,
la cintura di sicurezza contribuisce a
garantire la protezione. Gli airbag non funzionano se il
contatto non è inserito.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo
urto (durante lo stesso incidente o in un
incidente successivo), l'airbag non si
attiverà più.L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione dovuta all'attivazione di
uno o di tutti gli airbag può provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Z
ona d'impatto laterale.
Sicurezza

97
C4-cactus_it_Chap05_securite_ed01-2015
Disattivazione airbag frontale
passeggero
Può essere disattivato solo l'airbag frontale
passeggero.
F
A
contatto disinserito , inserire la chiave
nel comando di disattivazione dell'airbag
del passeggero.
F

R
uotarla sulla posizione "OFF" .
F

E
strarla mantenendo questa posizione.All'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza. Resta
accesa per tutta la durata della
disattivazione.
Per garantire la sicurezza, quando un seggiolino
per bambini "con schienale verso la strada"
viene collocato sul sedile del passeggero
anteriore, l'airbag frontale del passeggero deve
tassativamente essere disattivato.
Altrimenti il bambino rischia ferite gravi
o addiritura mortali in caso di attivazione
dell'airbag.
Riattivazione airbag frontale
passeggero
Quando si rimuove il seggiolino per bambini
" spalle verso la strada ", a contatto interrotto ,
portare il comando sulla posizione "ON" per
attivare nuovamente l'airbag e garantire la
sicurezza del passeggero anteriore in caso di urto.
Airbag frontali
Attivazione
Gli airbag si gonfiano tranne se l'airbag frontale
del passeggero è disattivato, in caso di urto
frontale violento applicato su una parte o su
tutta la zona d'impatto frontale A , secondo l'asse
longitudinale del veicolo su un piano orizzontale
e diretto dall'anteriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e la
testa dell'occupante anteriore del veicolo e
il volante, lato guidatore, e il cruscotto, lato
passeggero, per ammortizzare la sua proiezione
in avanti. Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto frontale
violento per limitare i rischi di traumi alla testa
e al torace.
L'airbag del guidatore è integrato al centro del
volante; quello del passeggero anteriore, si
trova nel sottotetto per lasciare più spazio nel
cassettino portaoggetti.
All'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza, per
un minuto circa, per segnalare
l'attivazione dell'Airbag frontale.
5
Sicurezza

98
C4-cactus_it_Chap05_securite_ed01-2015
Airbag laterali
Funzionamento
Si attiva dal lato interessato da un urto violento
su tutta o su parte della zona di impatto
laterale B, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'Airbag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente. Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
Ogni Airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale.
Anomalia di funzionamento
Se questa spia si accende sul quadro
strumenti, rivolgersi tassativamente
alla rete CITROËN o ad un riparatore
qualificato per una verifica del
sistema. Gli airbag potrebbero non
attivarsi in caso di urto violento.
Sicurezza
