CITROEN C4 CACTUS 2016 Manual do condutor (in Portuguese)

9
C4-cactus_pt_Chap00c_eco-conduite_ed01-2015
Optimizar a utilização da caixa de
velocidades
Com uma caixa de velocidades manual, efectue o arranque lentamente e
engrene, imediatamente, a relação da caixa de velocidades superior. Em
fase de aceleração, engrene as velocidades com antecedência.
O indicador de alteração de velocidade convida-o a engrenar a relação
da caixa de velocidade mais adaptada: assim que a indicação for
apresentada no quadro de bordo, cumpra-a o mais rapidamente possível.
Controlar a utilização dos equipamentos
eléctricos
Antes de partir, se o habitáculo estiver sobreaquecido, ventile-o baixando
os vidros e abrindo os ventiladores, antes de utilizar o ar condicionado.
Com uma velocidade superior a 50 km/h, volte a fechar os vidros e deixe os
ventiladores abertos.
Procure utilizar os equipamentos que permitam limitar a temperatura dentro
do habitáculo (cortinas de protecção do sol, cortina do tecto em vidro, ...).
Para uma economia de energia, não regule o ar condicionado para uma
temperatura demasiado fria.
Assim que atingir a temperatura de conforto pretendida, limite a utilização do
ar condicionado, salvo se a regulação for automática.
Desligue os comandos de descongelamento e de desembaciamento, a partir
do momento em que o considerar necessário.
Desligue, assim que possível, todos os comandos de aquecimento do banco.
Não conduza com a luz de nevoeiro ligada quando as condições de
visibilidade forem suficientes.
Evite colocar o motor em funcionamento, sobretudo no Inverno,
antes de engrenar a primeira velocidade. O veículo aquece mais
rapidamente enquanto estiver em movimento.
Enquanto passageiro, se não ligar os suportes de multimédia (filmes,
música, jogos de vídeo,
...), vai ajudar a reduzir o consumo de energia
eléctrica e, portanto, o combustível.
Desligue os aparelhos portáteis antes de sair do veículo.
Eco-condução
A eco-condução é um conjunto de práticas quotidianas que permitem que o automobilista optimize o consumo de combustível e que reduza a
emissão de CO
2.
Com uma caixa de velocidades pilotada, não pressione com força ou
bruscamente o pedal do acelerador.
Adoptar uma condução suave
Respeite as distâncias de segurança entre os veículos, utilize o travão
do motor para além do pedal do travão, prima progressivamente o
pedal do acelerador. Estas atitudes contribuem para economizar
combustível, ajudam a reduzir a emissão de CO
2 e a atenuar o fundo
sonoro da circulação.
Em condições de circulação fluida, quando utilizar o comando "Cruise"
no volante, seleccione o regulador de velocidade a partir dos 40 km/h.
.
Eco-condução

10
C4-cactus_pt_Chap00c_eco-conduite_ed01-2015
Limitar as causas de consumo excessivo
Distribua o peso por todo o veículo. Coloque a bagagem mais pesada
no fundo da mala, o mais perto possível do banco traseiro.
Limite a carga do veículo e minimize a resistência aerodinâmica
(barras de tejadilho, porta-bagagens, porta-bicicletas, reboque...).
Prefira a utilização de uma caixa de tejadilho.
Retire as barras de tejadilho e a grade porta-bagagens após utilização.
No fim do Inverno, retire os pneus de neve e volte a montar os pneus
de Verão.
Respeitar as instruções de manutenção
Verifique regularmente, e a frio, a pressão dos pneus, consultando a
etiqueta situada na porta do lado do condutor.
Efectue esta verificação, especialmente:
-
a
ntes de uma longa viagem,
-

a c
ada mudança de estação,
-

a
pós um período de paragem prolongado.
Não esqueça também a roda sobresselente e os pneus do reboque ou
da caravana.
Efectue regularmente a manutenção do veículo (óleo, filtro de óleo,
filtro de ar, filtro do habitáculo...) e siga o calendário das operações
indicadas no plano de manutenção personalizado do seu veículo.
Com um motor Diesel BlueHDi, quando o sistema SCR estiver
avariado, o seu veículo passa a ser poluidor; dirija-se rapidamente à
rede CITROËN ou a uma oficina qualificada para colocar o nível de
emissão de óxidos de azoto em conformidade com a regulamentação.
No momento de enchimento do depósito de combustível, não insista
para além do 3º disparo da pistola para evitar o derrame.
Ao volante de um veículo novo, só após os primeiros 3 000 quilómetros
é que obterá uma melhor regularidade no consumo médio de
combustível.
Eco-condução

11
C4 - cactus_ pt _Chap01_Instruments- de-bord_ed01-2015
Quadro de bordo
1. Indicador de manutenção e conta-quilómetros total (km ou milhas).
Es

tas funções são visualizadas
sucessivamente ao ligar a ignição.
2.
I

nstruções do regulador ou do limitador de
velocidade. 3. I
ndicador digital de velocidade
(km/h ou mph).
4.
I

nformações associadas à caixa de
velocidades pilotada.
Ecrãs
5. Indicador de mudança de relação da caixa de velocidades.
6.
I

ndicador de nível de óleo do motor.
7.
S

onda de combustível.
1
Instrumentos de bordo

12
C4 - cactus_ pt _Chap01_Instruments- de-bord_ed01-2015
Luzes avisadoras
Determinadas luzes avisadoras
podem apresentar os dois tipos de
acendimento: fixo ou intermitente.
Apenas a associação do tipo de
acendimento com o estado de
funcionamento do veículo permite
saber se a situação é normal ou se
está presente uma anomalia. Em caso
de anomalia, o acendimento da luz
avisadora pode ser acompanhado por
uma mensagem.
Consulte as tabelas descritas em
seguida para mais informações.
Referências visuais que informam o condutor relativamente ao funcionamento de um sistema (luzes avisadoras de marcha ou de neutralização) ou ao
aparecimento de uma anomalia (luz avisadora de alerta).Ao ligar a ignição
Determinadas luzes avisadoras de alerta
acendem-se no quadro de bordo, durante
alguns segundos, ao ligar a ignição.
Aquando do arranque do motor, estas luzes
devem apagar-se.
Em caso de persistência, antes de colocar
o veículo em movimento, consulte a luz
avisadora de alerta em questão.
Avisos associados
O acendimento de determinadas luzes
avisadoras pode ser acompanhado por um
sinal sonoro e uma mensagem.
O acendimento da luz avisadora pode ser fixo
ou intermitente.
Ao ligar a ignição, a visualização no
quadro de bordo é efectuada de uma
forma dinâmica e progressiva. Este é
um funcionamento normal.
Instrumentos de bordo

13
C4 - cactus_ pt _Chap01_Instruments- de-bord_ed01-2015
Luzes avisadoras de marcha
O acendimento de uma das luzes avisadoras seguintes confirma o accionamento do sistema correspondente.
Este acendimento pode ser acompanhado por um sinal sonoro e por uma mensagem no ecrã.
Luz de mudança de
direcção esquerdaintermitente com
avisador sonoro.O comando de iluminação está
accionado para baixo.
Luz de mudança
de direcção direitaintermitente com
avisador sonoro.O comando de iluminação está
accionado para cima.
Luzes de
presença fixo.
O comando de iluminação encontra-
se na posição "Luzes de presença".
Luzes de
cruzamento fixo.
O comando de iluminação encontra-se
na posição "Luzes de cruzamento".
Luzes de estrada fixo. O comando de iluminação é
accionado na direcção do utilizador. Puxe o comando para regressar às luzes de
cruzamento.
Luzes de
nevoeiro
dianteiras fixo.
As luzes de nevoeiro dianteiras
são acendidas através do anel do
comando de iluminação. Rode o anel do comando de iluminação duas vezes
para trás para apagar as luzes de nevoeiro.
Para mais informações sobre o comando de iluminação, consulte a rubrica correspondente.
Avisador
EstadoCausa Acções / Observações
1
Instrumentos de bordo

14
C4 - cactus_ pt _Chap01_Instruments- de-bord_ed01-2015
Luz de nevoeiro
traseirafixa.
A luz de nevoeiro traseira é acendida
através do anel do comando de
iluminação. Rode o anel do comando de iluminação para trás para
apagar a luz de nevoeiro.
Pré-aquecimento
motor Diesel fixo.
A chave encontra-se na posição 2
(contacto) no contactor.
Aguarde que o avisador se apague antes de efectuar o arranque.
A duração de acendimento é determinada pelas condições
climáticas (até cerca de trinta segundos em condições climáticas
extremas).
Se não for possível efectuar o arranque do motor, ligue
novamente a ignição e espere que o avisador se apague e, em
seguida, efectue o arranque do mesmo.
Travão de
estacionamentofixo.
O travão de estacionamento
encontra-se engrenado ou
desengrenado de forma incorrecta. Desengrene o travão de estacionamento para apagar
o avisador; pé no pedal do travão.
Respeite as instruções de segurança.
Para mais informações sobre o travão de
estacionamento, consulte a rubrica correspondente.
Avisador
EstadoCausa Acções / Observações
Instrumentos de bordo

15
C4 - cactus_ pt _Chap01_Instruments- de-bord_ed01-2015
Limpeza
automáticafixa.
O comando do limpa-vidros está
accionado com uma impulsão para
baixo. O funcionamento automático das escovas do
limpa-vidros dianteiro é activado.
Para desactivar a limpeza automática, accione o
comando para baixo ou coloque o comando do
limpa-vidros noutra posição.
Stop & Star t fixo. À paragem do veículo (sinal vermelho,
paragem, engarrafamentos, ...) o Stop &
Start coloca o motor em modo STOP. A partir do momento em que pretender colocar o veículo
em movimento, o avisador apaga-se e o arranque do
motor é efectuado automaticamente em modo START.
intermitente durante
alguns segundos e,
em seguida, apaga-se. O modo STOP encontra-se
momentaneamente indisponível.
ou
O modo START foi accionado
automaticamente. Para mais finformações sobre o Stop & Start, consulte
a rubrica correspondente.
Avisador
EstadoCausa Acções / Observações
Airbag do
passageiro
dianteiro fixa.
O comando, situado no porta-luvas,
está na posição "ON".
O airbag frontal do passageiro está
activado.
Neste caso, não instale cadeiras para
crianças "de costas para a estrada". Accione o comando para a posição "
OFF" para
neutralizar o airbag frontal do passageiro.
Pode instalar uma cadeira para crianças "de costas
para a estrada", excepto em caso de anomalia de
funcionamento dos airbags (luz avisadora de alerta de
Airbags acesa).
1
Instrumentos de bordo

16
C4 - cactus_ pt _Chap01_Instruments- de-bord_ed01-2015

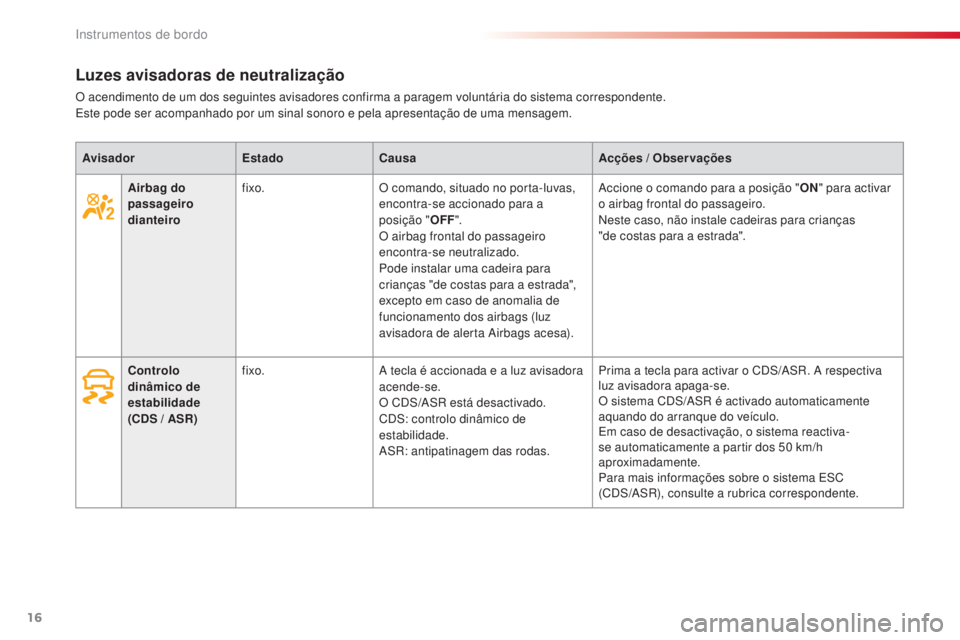

Airbag do
passageiro
dianteiro fixo.
O comando, situado no porta-luvas,
encontra-se accionado para a
posição "OFF".
O airbag frontal do passageiro
encontra-se neutralizado.
Pode instalar uma cadeira para
crianças "de costas para a estrada",
excepto em caso de anomalia de
funcionamento dos airbags (luz
avisadora de alerta Airbags acesa). Accione o comando para a posição "
ON" para activar
o airbag frontal do passageiro.
Neste caso, não instale cadeiras para crianças
"de
costas para a estrada".
Controlo
dinâmico de
estabilidade
(CDS / ASR) fixo.
A tecla é accionada e a luz avisadora
acende-se.
O CDS/ASR está desactivado.
CDS: controlo dinâmico de
estabilidade.
ASR: antipatinagem das rodas. Prima a tecla para activar o CDS/ASR. A respectiva
luz avisadora apaga-se.
O sistema CDS/ASR é activado automaticamente
aquando do arranque do veículo.
Em caso de desactivação, o sistema reactiva-
se automaticamente a partir dos 50 km/h
aproximadamente.
Para mais informações sobre o sistema ESC
(CDS/ASR), consulte a rubrica correspondente.
Avisador
EstadoCausa Acções / Observações
Luzes avisadoras de neutralização
O acendimento de um dos seguintes avisadores confirma a paragem voluntária do sistema correspondente.
Este pode ser acompanhado por um sinal sonoro e pela apresentação de uma mensagem.
Instrumentos de bordo

17
C4 - cactus_ pt _Chap01_Instruments- de-bord_ed01-2015
Avisadores de alerta
Com o motor em funcionamento ou veículo em movimento, o acendimento de um dos avisadores seguintes indica o aparecimento de uma anomalia que
necessita da intervenção do condutor.
Qualquer anomalia, que provoque o acendimento de um avisador de alerta, deve ser alvo de um diagnóstico complementar através da mensagem associada.
Em caso de problema, não hesite em consultar a rede CITROËN ou uma oficina qualificada.STOP fixo, associado a um
outro avisador de
alerta, acompanhado
por um sinal sonoro e
uma mensagem. O acendimento do avisador está
associado a uma grave anomalia
detectada nos sistemas de travagem
ou de direcção assistida, ao circuito
eléctrico, aos circuitos de óleo do motor
ou de arrefecimento ou a um furo. A paragem é imperativa nas melhores condições de
segurança, uma vez que o motor poderá desligar-se.
Estacione, desligue a ignição e entre em contacto
com a rede CITROËN ou com uma oficina qualificada.
Avisador
EstadoCausa Acções / Observações
Service aceso,
temporariamente
acompanhado de uma
mensagem. São detectadas uma ou mais
anomalias menores, sem um
avisador específico.
Identifique a causa da anomalia através da mensagem
que surge no ecrã.
Poderá resolver algumas anomalias, como uma porta
aberta ou um princípio de saturação do filtro de partículas
(Quando as condições de circulação o permitirem,
recupere o filtro conduzindo a uma velocidade de pelo
menos 60
km/h até a mensagem se apagar).
Para as outras anomalias, como o mau funcionamento
do sistema de detecção de pressão baixa dos pneus,
consulte a rede CITROËN ou uma oficina qualificada.
fixo, acompanhado de
uma mensagem. São detectadas uma ou mais
anomalias maiores, sem avisador
específico. Identifique a causa da anomalia através da mensagem
apresentada no ecrã e consulte imperativamente a rede
CITROËN ou uma oficina qualificada.
fixo, associado à visualização
intermitente e, em seguida,
fixo da chave de manutenção.O prazo para a revisão foi
ultrapassado.
Apenas com as versões Diesel BlueHDi.
A revisão do seu veículo deverá ser efectuada assim
que possível.
1
Instrumentos de bordo

18
C4 - cactus_ pt _Chap01_Instruments- de-bord_ed01-2015

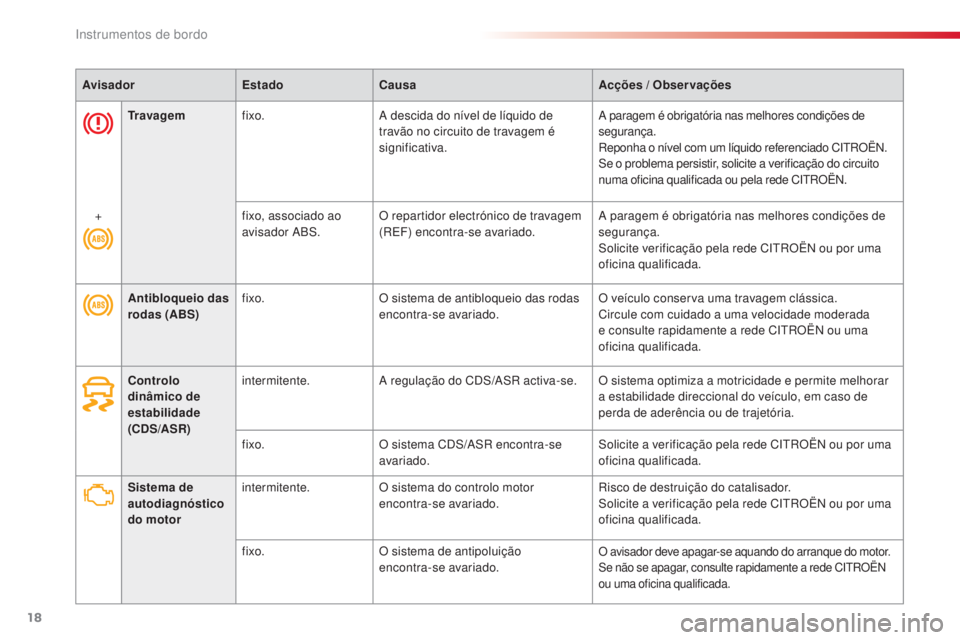

AvisadorEstadoCausa Acções / Observações
Sistema de
autodiagnóstico
do motor intermitente.
O sistema do controlo motor
encontra-se avariado. Risco de destruição do catalisador.
Solicite a verificação pela rede CITROËN ou por uma
oficina qualificada.
fixo. O sistema de antipoluição
encontra-se avariado.
O avisador deve apagar-se aquando do arranque do motor.
Se não se apagar, consulte rapidamente a rede CITROËN
ou uma oficina qualificada.
Antibloqueio das
rodas (ABS)fixo.
O sistema de antibloqueio das rodas
encontra-se avariado. O veículo conserva uma travagem clássica.
Circule com cuidado a uma velocidade moderada
e consulte rapidamente a rede CITROËN ou uma
oficina qualificada.
Controlo
dinâmico de
estabilidade
(CDS/ASR) intermitente.
A regulação do CDS/ASR activa-se. O sistema optimiza a motricidade e permite melhorar
a estabilidade direccional do veículo, em caso de
perda de aderência ou de trajetória.
fixo. O sistema CDS/ASR encontra-se
avariado. Solicite a verificação pela rede CITROËN ou por uma
oficina qualificada.
Tr a v a g e m
fixo. A descida do nível de líquido de
travão no circuito de travagem é
significativa. A paragem é obrigatória nas melhores condições de
segurança.
Reponha o nível com um líquido referenciado CITROËN.
Se o problema persistir, solicite a verificação do circuito
numa oficina qualificada ou pela rede CITROËN.
+ fixo, associado ao
avisador ABS.O repartidor electrónico de travagem
(REF) encontra-se avariado. A paragem é obrigatória nas melhores condições de
segurança.
Solicite verificação pela rede CITROËN ou por uma
oficina qualificada.
Instrumentos de bordo
