sensor CITROEN C4 CACTUS 2018 Instructieboekjes (in Dutch)

56
C4-cactus_nl_Chap03_Ergonomie-et-confort_ed01-2016
Neem voor een optimale werking van de ver warming, ventilatie en airconditioning de
volgende gebruiksadviezen in acht:
F
Le
t erop dat voor een gelijkmatige verdeling van de lucht naar het interieur de
uitstroomopening onder de voorruit, de verschillende luchtkanalen, ventilatieroosters
en overige uitstroomopeningen alsmede de ventilatieopening in de bagageruimte vrij
blijven.
F
Le

t erop dat de zonnesensor op het dashboard niet wordt afgedekt. Deze sensor dient
voor de regeling van de automatische airconditioning.
F
Ze

t de airconditioning minstens één tot twee keer per maand vijf tot tien minuten aan
om het systeem in per fecte staat te houden.
F
Co

ntroleer regelmatig de staat van het interieur filter en laat de filterelementen periodiek
vervangen.
Wi

j raden u een gecombineerd interieur filter aan. Dankzij het toegevoegde speciale
actieve middel draagt het bij tot een gezuiverde lucht voor de inzittenden en een schoon
interieur (vermindering van allergische reacties, stank en vetaanslag).
F
La

at om de per fecte werking van de airconditioning te garanderen het systeem
regelmatig controleren zoals voorgeschreven in het garantie- en onderhoudsboekje.
F
Ge

bruik de airconditioning niet als deze niet koelt en raadpleeg het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Gebruiksadviezen voor de verwarming, ventilatie en airconditioning
Als de auto lange tijd in de zon heeft
gestaan en de temperatuur in het
interieur hoog is opgelopen, zet dan de
ruiten enige tijd open.
Zorg ervoor dat de aanjagersnelheid
voldoende hoog is ingesteld, zodat de
lucht in het interieur goed ververst wordt.
Het airconditioningssysteem is chloorvrij
en is niet schadelijk voor de ozonlaag.
Condensvorming in de airconditioning
kan ertoe leiden dat zich een klein
plasje water onder de auto vormt. Dit is
een normaal verschijnsel.
Bij een zware belasting van de motor (trekken van een aanhanger op een steile helling bij
een hoge buitentemperatuur) kan de airconditioning tijdelijk worden uitgeschakeld voor een
optimale trekkracht van de motor.
Stop & Start-systeem
De ver warming en de airconditioning
werken uitsluitend bij draaiende motor.
Als u het thermische comfort in de auto
op het door u gewenste niveau wilt
houden, kunt u tijdelijk de functie
Stop & Start uitschakelen.
Raadpleeg de desbetreffende rubriek
voor meer informatie over het
Stop & Start-systeem.
Ergonomie en comfort

81
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2016

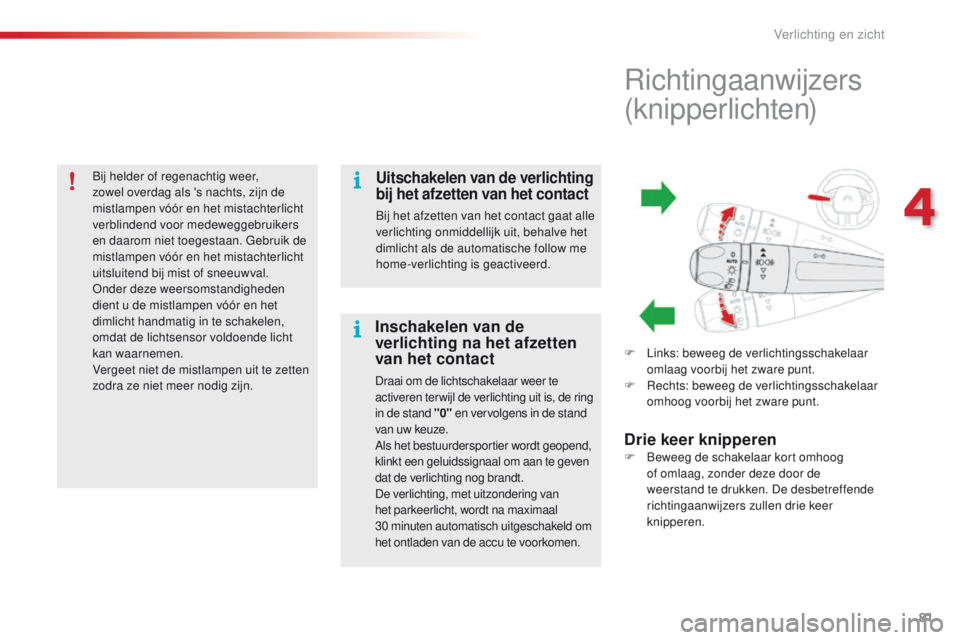

Bij helder of regenachtig weer,
zowel overdag als 's nachts, zijn de
mistlampen vóór en het mistachterlicht
verblindend voor medeweggebruikers
en daarom niet toegestaan. Gebruik de
mistlampen vóór en het mistachterlicht
uitsluitend bij mist of sneeuwval.
Onder deze weersomstandigheden
dient u de mistlampen vóór en het
dimlicht handmatig in te schakelen,
omdat de lichtsensor voldoende licht
kan waarnemen.
Vergeet niet de mistlampen uit te zetten
zodra ze niet meer nodig zijn.Uitschakelen van de verlichting
bij het afzetten van het contact
Bij het afzetten van het contact gaat alle
verlichting onmiddellijk uit, behalve het
dimlicht als de automatische follow me
home-verlichting is geactiveerd.
Inschakelen van de
verlichting na het afzetten
van het contact
Draai om de lichtschakelaar weer te
activeren terwijl de verlichting uit is, de ring
in de stand "0" en vervolgens in de stand
van uw keuze.
Als het bestuurdersportier wordt geopend,
klinkt een geluidssignaal om aan te geven
dat de verlichting nog brandt.
De verlichting, met uitzondering van
het parkeerlicht, wordt na maximaal
30
m

inuten automatisch uitgeschakeld om
het ontladen van de accu te voorkomen.
Richtingaanwijzers
(knipperlichten)
F Links: beweeg de verlichtingsschakelaar
o mlaag voorbij het zware punt.
F
Re

chts: beweeg de verlichtingsschakelaar
omhoog voorbij het zware punt.
Drie keer knipperenF Beweeg de schakelaar kort omhoog
o f omlaag, zonder deze door de
weerstand te drukken. De desbetreffende
richtingaanwijzers zullen drie keer
knipperen.
4
Verlichting en zicht

82
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2016

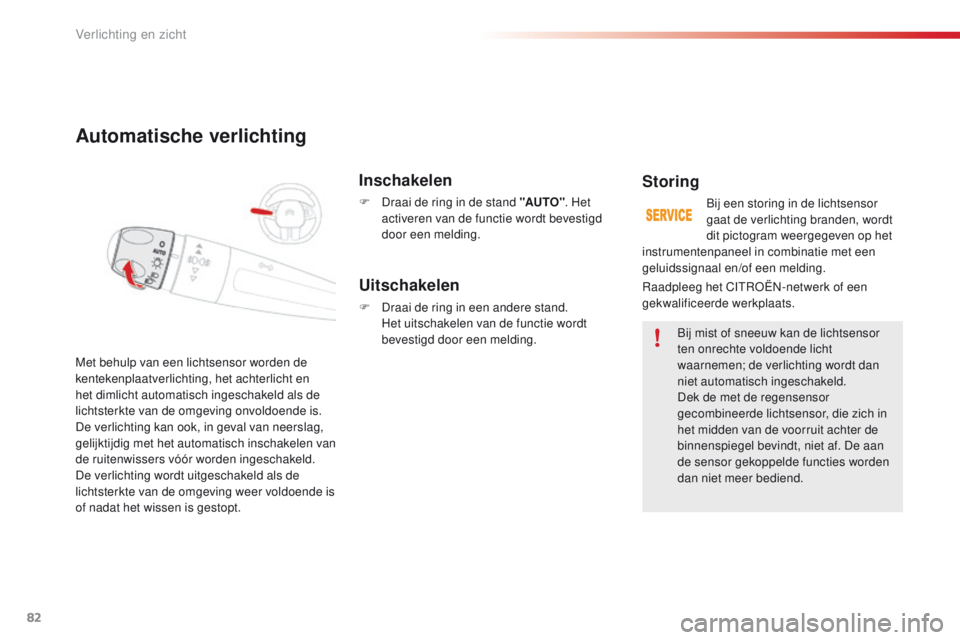

Automatische verlichting
Inschakelen
F Draai de ring in de stand "AUTO". H et
activeren van de functie wordt bevestigd
door een melding.
Met behulp van een lichtsensor worden de
kentekenplaatverlichting, het achterlicht en
het dimlicht automatisch ingeschakeld als de
lichtsterkte van de omgeving onvoldoende is.
De verlichting kan ook, in geval van neerslag,
gelijktijdig met het automatisch inschakelen van
de ruitenwissers vóór worden ingeschakeld.
De verlichting wordt uitgeschakeld als de
lichtsterkte van de omgeving weer voldoende is
of nadat het wissen is gestopt.
Uitschakelen
F Draai de ring in een andere stand.
H et uitschakelen van de functie wordt
bevestigd door een melding.
Storing
Bij een storing in de lichtsensor
gaat de verlichting branden, wordt
dit pictogram weergegeven op het
Bij mist of sneeuw kan de lichtsensor
ten onrechte voldoende licht
waarnemen; de verlichting wordt dan
niet automatisch ingeschakeld.
Dek de met de regensensor
gecombineerde lichtsensor, die zich in
het midden van de voorruit achter de
binnenspiegel bevindt, niet af. De aan
de sensor gekoppelde functies worden
dan niet meer bediend.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats. instrumentenpaneel in combinatie met een
geluidssignaal en/of een melding.
Verlichting en zicht

88
C4-cactus_nl_Chap04_Eclairage-et-visibilite_ed01-2016

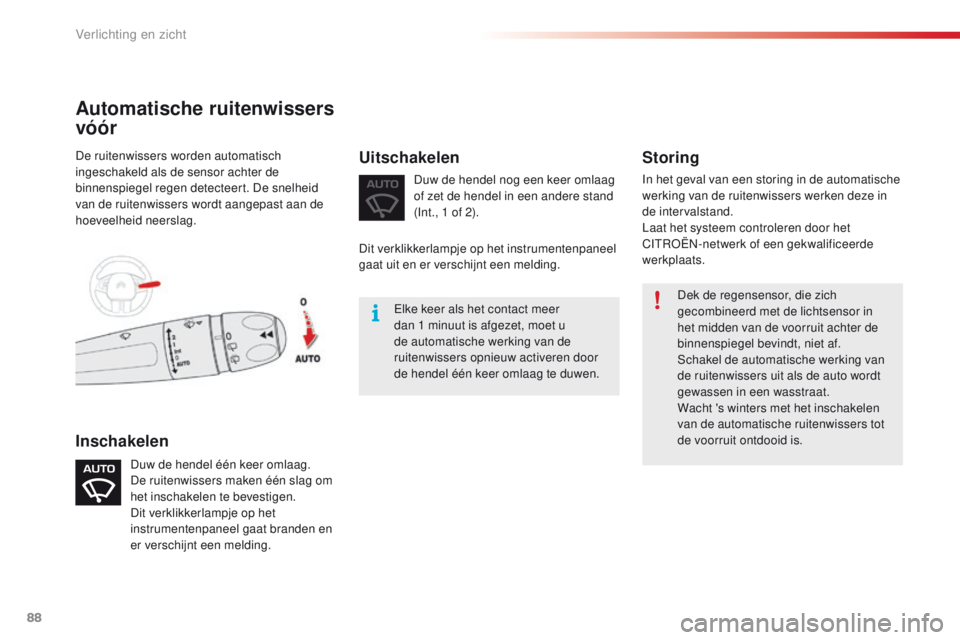

Dek de regensensor, die zich
gecombineerd met de lichtsensor in
het midden van de voorruit achter de
binnenspiegel bevindt, niet af.
Schakel de automatische werking van
de ruitenwissers uit als de auto wordt
gewassen in een wasstraat.
Wacht 's winters met het inschakelen
van de automatische ruitenwissers tot
de voorruit ontdooid is.
Storing
In het geval van een storing in de automatische
werking van de ruitenwissers werken deze in
de intervalstand.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
De ruitenwissers worden automatisch
ingeschakeld als de sensor achter de
binnenspiegel regen detecteert. De snelheid
van de ruitenwissers wordt aangepast aan de
hoeveelheid neerslag.
Inschakelen Uitschakelen
Elke keer als het contact meer
dan 1 m
inuut is afgezet, moet u
de automatische werking van de
ruitenwissers opnieuw activeren door
de hendel één keer omlaag te duwen.
Duw de hendel één keer omlaag.
De ruitenwissers maken één slag om
het inschakelen te bevestigen.
Dit verklikkerlampje op het
instrumentenpaneel gaat branden en
er verschijnt een melding. Duw de hendel nog een keer omlaag
of zet de hendel in een andere stand
(Int., 1
o

f 2).
Automatische ruitenwissers
vóór
Dit verklikkerlampje op het instrumentenpaneel
gaat uit en er verschijnt een melding.
Verlichting en zicht

99
C4-cactus_nl_Chap05_securite_ed01-2016

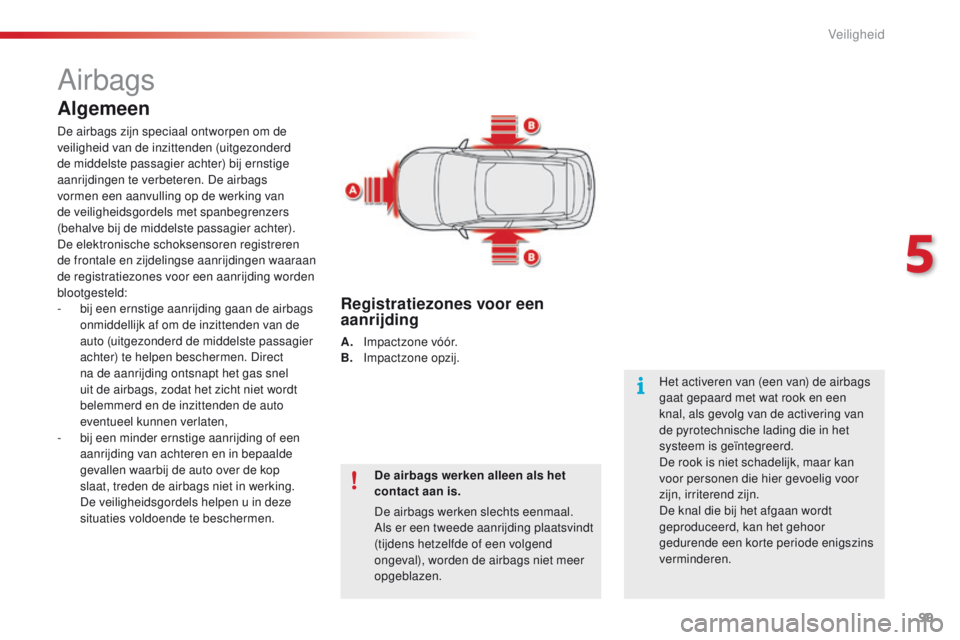

Airbags
Algemeen
De airbags zijn speciaal ontworpen om de
veiligheid van de inzittenden (uitgezonderd
de middelste passagier achter) bij ernstige
aanrijdingen te verbeteren. De airbags
vormen een aanvulling op de werking van
de veiligheidsgordels met spanbegrenzers
(behalve bij de middelste passagier achter).
De elektronische schoksensoren registreren
de frontale en zijdelingse aanrijdingen waaraan
de registratiezones voor een aanrijding worden
blootgesteld:
-
bi
j een ernstige aanrijding gaan de airbags
onmiddellijk af om de inzittenden van de
auto (uitgezonderd de middelste passagier
achter) te helpen beschermen. Direct
na de aanrijding ontsnapt het gas snel
uit de airbags, zodat het zicht niet wordt
belemmerd en de inzittenden de auto
eventueel kunnen verlaten,
-
bi

j een minder ernstige aanrijding of een
aanrijding van achteren en in bepaalde
gevallen waarbij de auto over de kop
slaat, treden de airbags niet in werking.
De veiligheidsgordels helpen u in deze
situaties voldoende te beschermen. De airbags werken alleen als het
contact aan is.
De airbags werken slechts eenmaal.
Als er een tweede aanrijding plaatsvindt
(tijdens hetzelfde of een volgend
ongeval), worden de airbags niet meer
opgeblazen.Het activeren van (een van) de airbags
gaat gepaard met wat rook en een
knal, als gevolg van de activering van
de pyrotechnische lading die in het
systeem is geïntegreerd.
De rook is niet schadelijk, maar kan
voor personen die hier gevoelig voor
zijn, irriterend zijn.
De knal die bij het afgaan wordt
geproduceerd, kan het gehoor
gedurende een korte periode enigszins
verminderen.
Registratiezones voor een
aanrijding
A. Impactzone vóór.
B. Impa ctzone opzij.
5
Veiligheid

142
C4-cactus_nl_Chap06_conduite_ed01-2016

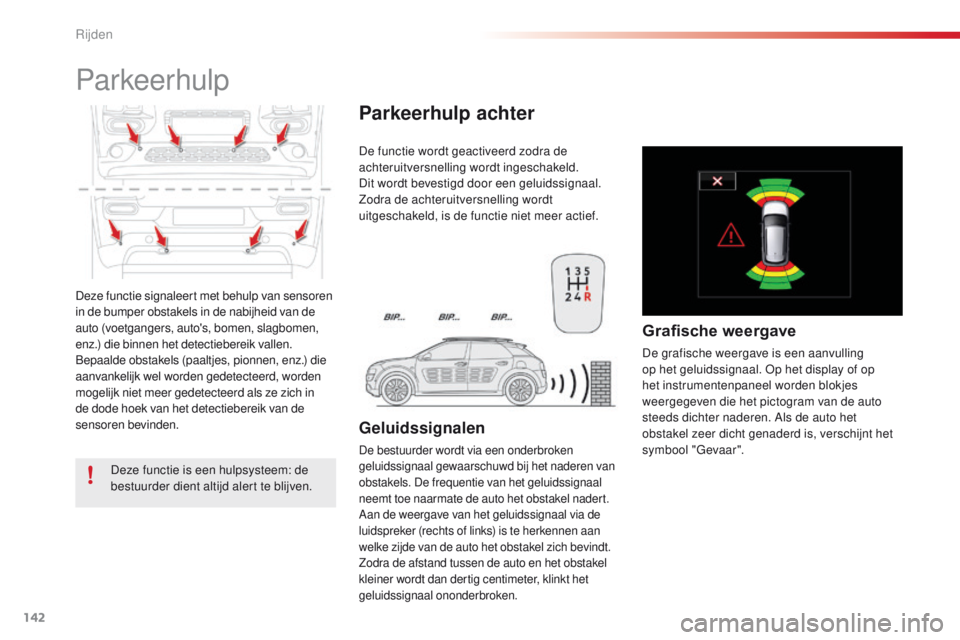

Deze functie signaleert met behulp van sensoren
in de bumper obstakels in de nabijheid van de
auto (voetgangers, auto's, bomen, slagbomen,
enz.) die binnen het detectiebereik vallen.
Bepaalde obstakels (paaltjes, pionnen, enz.) die
aanvankelijk wel worden gedetecteerd, worden
mogelijk niet meer gedetecteerd als ze zich in
de dode hoek van het detectiebereik van de
sensoren bevinden.
Parkeerhulp
Deze functie is een hulpsysteem: de
bestuurder dient altijd alert te blijven.De functie wordt geactiveerd zodra de
achteruitversnelling wordt ingeschakeld.
Dit wordt bevestigd door een geluidssignaal.
Zodra de achteruitversnelling wordt
uitgeschakeld, is de functie niet meer actief.
Geluidssignalen
De bestuurder wordt via een onderbroken
geluidssignaal gewaarschuwd bij het naderen van
obstakels. De frequentie van het geluidssignaal
neemt toe naarmate de auto het obstakel nadert.
Aan de weergave van het geluidssignaal via de
luidspreker (rechts of links) is te herkennen aan
welke zijde van de auto het obstakel zich bevindt.
Zodra de afstand tussen de auto en het obstakel
kleiner wordt dan dertig centimeter, klinkt het
geluidssignaal ononderbroken.
Parkeerhulp achter
Grafische weergave
De grafische weergave is een aanvulling
op het geluidssignaal. Op het display of op
het instrumentenpaneel worden blokjes
weergegeven die het pictogram van de auto
steeds dichter naderen. Als de auto het
obstakel zeer dicht genaderd is, verschijnt het
symbool "Gevaar".
Rijden

143
C4-cactus_nl_Chap06_conduite_ed01-2016

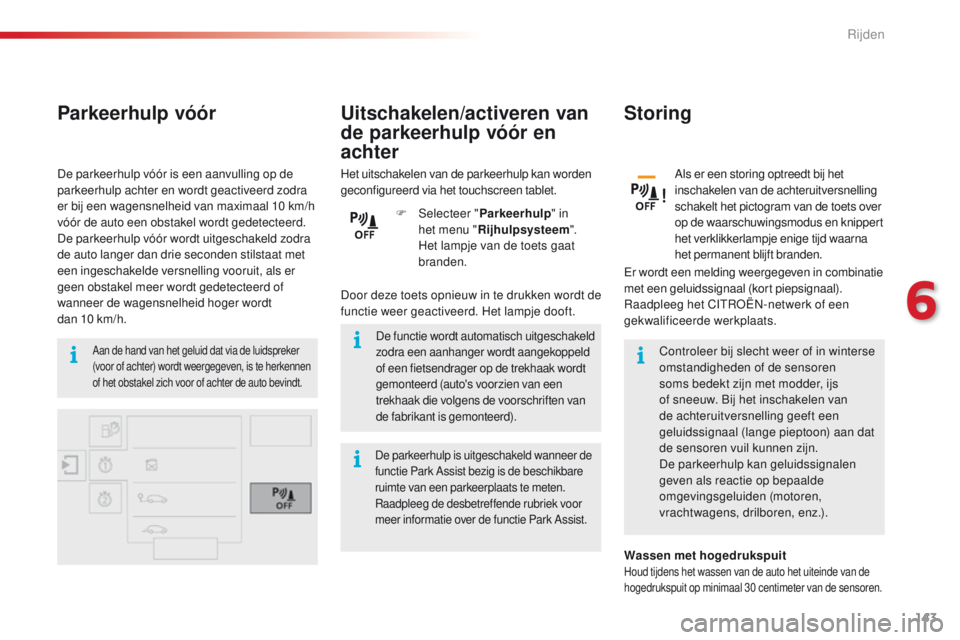

Parkeerhulp vóór
Aan de hand van het geluid dat via de luidspreker
(voor of achter) wordt weergegeven, is te herkennen
of het obstakel zich voor of achter de auto bevindt.De functie wordt automatisch uitgeschakeld
zodra een aanhanger wordt aangekoppeld
of een fietsendrager op de trekhaak wordt
gemonteerd (auto's voorzien van een
trekhaak die volgens de voorschriften van
de fabrikant is gemonteerd).Controleer bij slecht weer of in winterse
omstandigheden of de sensoren
soms bedekt zijn met modder, ijs
of sneeuw. Bij het inschakelen van
de achteruitversnelling geeft een
geluidssignaal (lange pieptoon) aan dat
de sensoren vuil kunnen zijn.
De parkeerhulp kan geluidssignalen
geven als reactie op bepaalde
omgevingsgeluiden (motoren,
vrachtwagens, drilboren, enz.).
De parkeerhulp vóór is een aanvulling op de
parkeerhulp achter en wordt geactiveerd zodra
er bij een wagensnelheid van maximaal 10 km/h
vóór de auto een obstakel wordt gedetecteerd.
De parkeerhulp vóór wordt uitgeschakeld zodra
de auto langer dan drie seconden stilstaat met
een ingeschakelde versnelling vooruit, als er
geen obstakel meer wordt gedetecteerd of
wanneer de wagensnelheid hoger wordt

dan 10 km/h.
Storing
Als er een storing optreedt bij het
inschakelen van de achteruitversnelling
schakelt het pictogram van de toets over
op de waarschuwingsmodus en knippert
het verklikkerlampje enige tijd waarna
het permanent blijft branden.
Er wordt een melding weergegeven in combinatie
met een geluidssignaal (kort piepsignaal).
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.
F
Selec

teer " Parkeerhulp " in
het menu " Rijhulpsysteem ".
Het lampje van de toets gaat
branden.
Wassen met hogedrukspuit
Houd tijdens het wassen van de auto het uiteinde van de
hogedrukspuit op minimaal 30 centimeter van de sensoren.
Door deze toets opnieuw in te drukken wordt de
functie weer geactiveerd. Het lampje dooft. Het uitschakelen van de parkeerhulp kan worden
geconfigureerd via het touchscreen tablet.
De parkeerhulp is uitgeschakeld wanneer de
functie Park Assist bezig is de beschikbare
ruimte van een parkeerplaats te meten.
Raadpleeg de desbetreffende rubriek voor
meer informatie over de functie Park Assist.
Uitschakelen/activeren van
de parkeerhulp vóór en
achter
6
Rijden

145
C4-cactus_nl_Chap06_conduite_ed01-2016

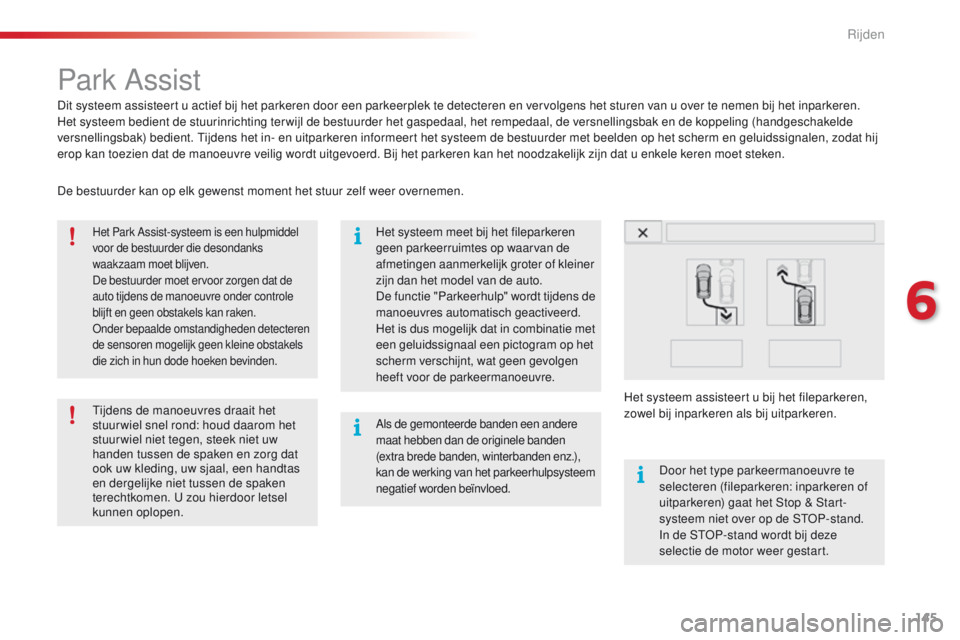

Park Assist
Dit systeem assisteert u actief bij het parkeren door een parkeerplek te detecteren en vervolgens het sturen van u over te nemen bij het inparkeren.
Het systeem bedient de stuurinrichting ter wijl de bestuurder het gaspedaal, het rempedaal, de versnellingsbak en de koppeling (handgeschakelde
versnellingsbak) bedient. Tijdens het in- en uitparkeren informeert het systeem de bestuurder met beelden op het scherm en geluidssignalen, zodat hij
erop kan toezien dat de manoeuvre veilig wordt uitgevoerd. Bij het parkeren kan het noodzakelijk zijn dat u enkele keren moet steken.
Het Park Assist-systeem is een hulpmiddel
voor de bestuurder die desondanks
waakzaam moet blijven.
De bestuurder moet ervoor zorgen dat de
auto tijdens de manoeuvre onder controle
blijft en geen obstakels kan raken.
Onder bepaalde omstandigheden detecteren
de sensoren mogelijk geen kleine obstakels
die zich in hun dode hoeken bevinden.
Als de gemonteerde banden een andere
maat hebben dan de originele banden
(extra brede banden, winterbanden enz.),
kan de werking van het parkeerhulpsysteem
negatief worden beïnvloed.Tijdens de manoeuvres draait het
stuur wiel snel rond: houd daarom het
stuur wiel niet tegen, steek niet uw
handen tussen de spaken en zorg dat
ook uw kleding, uw sjaal, een handtas
en dergelijke niet tussen de spaken
terechtkomen. U zou hierdoor letsel
kunnen oplopen.Het systeem meet bij het fileparkeren
geen parkeerruimtes op waarvan de
afmetingen aanmerkelijk groter of kleiner
zijn dan het model van de auto.
De functie "Parkeerhulp" wordt tijdens de
manoeuvres automatisch geactiveerd.
Het is dus mogelijk dat in combinatie met
een geluidssignaal een pictogram op het
scherm verschijnt, wat geen gevolgen
heeft voor de parkeermanoeuvre.
Door het type parkeermanoeuvre te
selecteren (fileparkeren: inparkeren of
uitparkeren) gaat het Stop & Start-
systeem niet over op de STOP-stand.
In de STOP-stand wordt bij deze
selectie de motor weer gestart.
De bestuurder kan op elk gewenst moment het stuur zelf weer overnemen.
Het systeem assisteert u bij het fileparkeren,
zowel bij inparkeren als bij uitparkeren.
6
Rijden

149
C4-cactus_nl_Chap06_conduite_ed01-2016
Controleer bij slecht weer en bij winterse
omstandigheden of de sensoren niet
worden bedekt met vuil, rijp of sneeuw.
Laat in het geval van een storing het
systeem controleren door het CITROËN-
netwerk of door een gekwalificeerde
werkplaats.
Als het systeem tijdens een manoeuvre
wordt gedeactiveerd, moet de
bestuurder het systeem weer activeren
om de meting voort te zetten.
Als de ruimte tussen uw auto en de
parkeerplek te groot is, kan het systeem
mogelijk de beschikbare ruimte niet meten.
Objecten die groter zijn dan de afmetingen
van de auto, worden bij een manoeuvre
niet gedetecteerd door het Park Assist-
systeem.

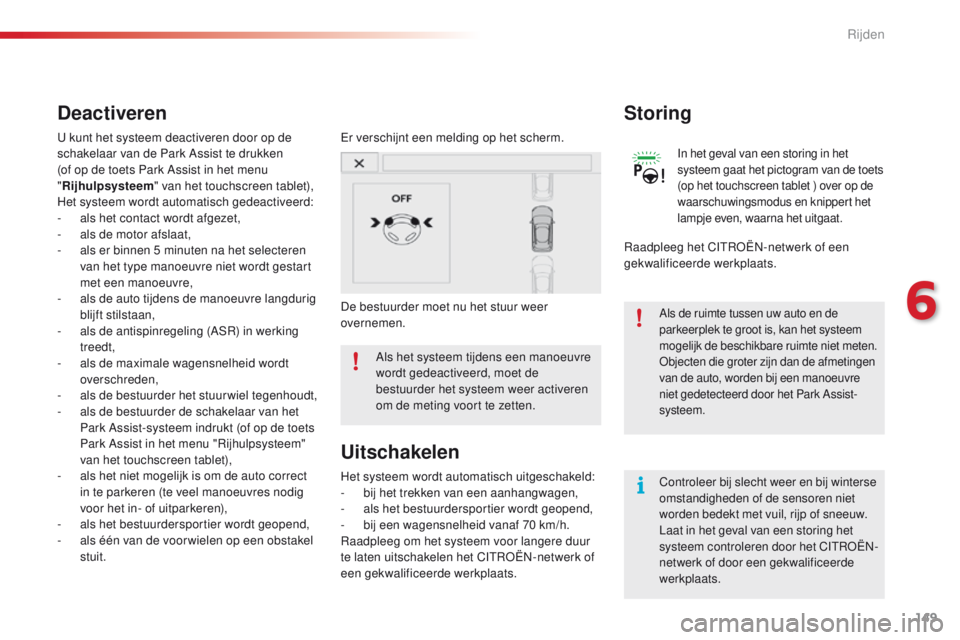

Deactiveren
Er verschijnt een melding op het scherm.
De bestuurder moet nu het stuur weer
overnemen.
U kunt het systeem deactiveren door op de
schakelaar van de Park Assist te drukken
(of op de toets Park Assist in het menu
"
Rijhulpsysteem " van het touchscreen tablet),
Het systeem wordt automatisch gedeactiveerd:
-
al

s het contact wordt afgezet,
-
al

s de motor afslaat,
-
al

s er binnen 5 minuten na het selecteren
van het type manoeuvre niet wordt gestart
met een manoeuvre,
-
al

s de auto tijdens de manoeuvre langdurig
blijft stilstaan,
-
al

s de antispinregeling (ASR) in werking
treedt,
-
al

s de maximale wagensnelheid wordt
overschreden,
-
al

s de bestuurder het stuur wiel tegenhoudt,
-
al

s de bestuurder de schakelaar van het
Park Assist-systeem indrukt (of op de toets
Park Assist in het menu "Rijhulpsysteem"
van het touchscreen tablet),
-
al

s het niet mogelijk is om de auto correct
in te parkeren (te veel manoeuvres nodig
voor het in- of uitparkeren),
-
al

s het bestuurdersportier wordt geopend,
-
al

s één van de voor wielen op een obstakel
stuit.
Uitschakelen
Het systeem wordt automatisch uitgeschakeld:
- bi j het trekken van een aanhangwagen,
-
al

s het bestuurdersportier wordt geopend,
-
bi

j een wagensnelheid vanaf 70 km/h.
Raadpleeg om het systeem voor langere duur
te laten uitschakelen het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Storing
In het geval van een storing in het
systeem gaat het pictogram van de toets
(op het touchscreen tablet ) over op de
waarschuwingsmodus en knippert het
lampje even, waarna het uitgaat.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.
6
Rijden

150
C4-cactus_nl_Chap06_conduite_ed01-2016

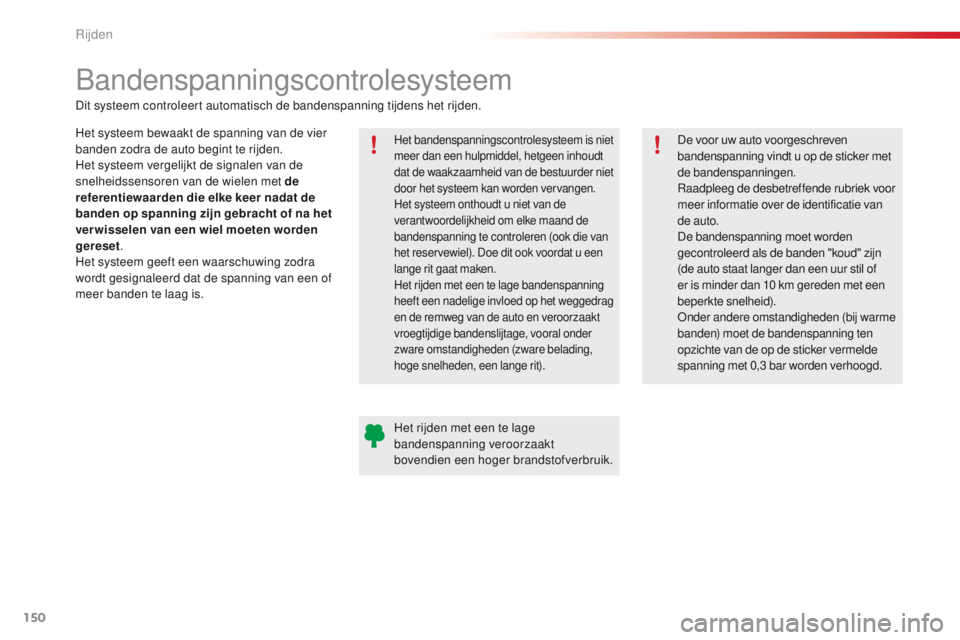

Bandenspanningscontrolesysteem
Het systeem bewaakt de spanning van de vier
banden zodra de auto begint te rijden.
Het systeem vergelijkt de signalen van de
snelheidssensoren van de wielen met de
referentiewaarden die elke keer nadat de
banden op spanning zijn gebracht of na het
ver wisselen van een wiel moeten worden
gereset.
Het systeem geeft een waarschuwing zodra
wordt gesignaleerd dat de spanning van een of
meer banden te laag is.Het bandenspanningscontrolesysteem is niet
meer dan een hulpmiddel, hetgeen inhoudt
dat de waakzaamheid van de bestuurder niet
door het systeem kan worden vervangen.
Het systeem onthoudt u niet van de
verantwoordelijkheid om elke maand de
bandenspanning te controleren (ook die van
het reservewiel). Doe dit ook voordat u een
lange rit gaat maken.
Het rijden met een te lage bandenspanning
heeft een nadelige invloed op het weggedrag
en de remweg van de auto en veroorzaakt
vroegtijdige bandenslijtage, vooral onder
zware omstandigheden (zware belading,
hoge snelheden, een lange rit).
Dit systeem controleert automatisch de bandenspanning tijdens het rijden.
De voor uw auto voorgeschreven
bandenspanning vindt u op de sticker met
de bandenspanningen.
Raadpleeg de desbetreffende rubriek voor
meer informatie over de identificatie van
de auto.
De bandenspanning moet worden
gecontroleerd als de banden "koud" zijn
(de auto staat langer dan een uur stil of
er is minder dan 10 km gereden met een
beperkte snelheid).
Onder andere omstandigheden (bij warme
banden) moet de bandenspanning ten
opzichte van de op de sticker vermelde
spanning met 0,3 bar worden verhoogd.
Het rijden met een te lage
bandenspanning veroorzaakt
bovendien een hoger brandstofverbruik.
Rijden
