CITROEN C4 CACTUS 2018 InstruktionsbÖcker (in Swedish)

119
C4-cactus_sv_Chap06_conduite_ed01-2016

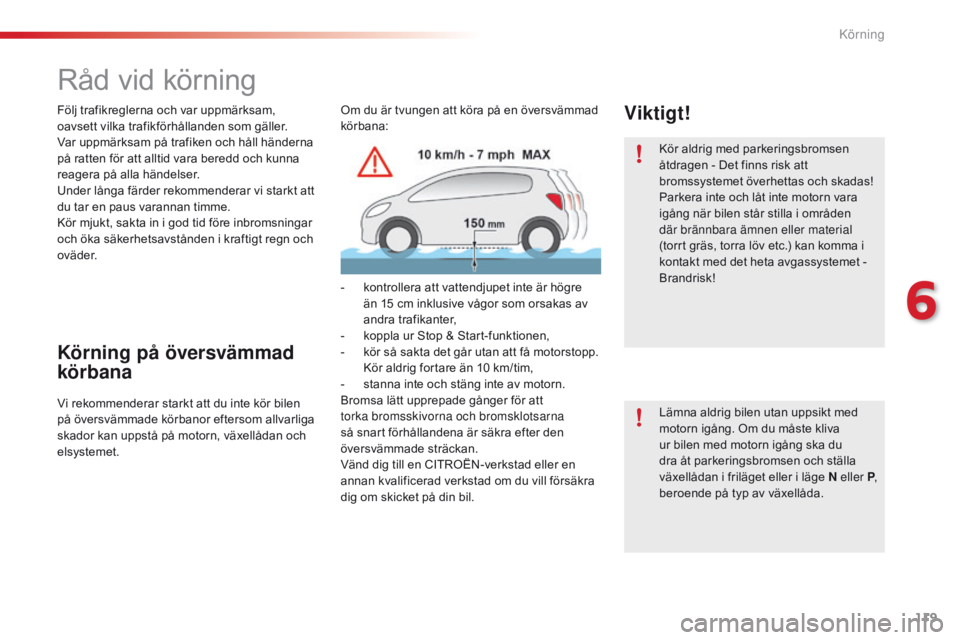

Råd vid körning
Följ trafikreglerna och var uppmärksam,
oavsett vilka trafikförhållanden som gäller.
Var uppmärksam på trafiken och håll händerna
på ratten för att alltid vara beredd och kunna
reagera på alla händelser.
Under långa färder rekommenderar vi starkt att
du tar en paus varannan timme.
Kör mjukt, sakta in i god tid före inbromsningar
och öka säkerhetsavstånden i kraftigt regn och
ovä d e r.
Körning på översvämmad
körbana
Vi rekommenderar starkt att du inte kör bilen
på översvämmade körbanor eftersom allvarliga
skador kan uppstå på motorn, växellådan och
elsystemet.Om du är tvungen att köra på en översvämmad
körbana:
-
ko

ntrollera att vattendjupet inte är högre
än 15 cm inklusive vågor som orsakas av
andra trafikanter,
-
ko
ppla ur Stop & Start-funktionen,
-
kö
r så sakta det går utan att få motorstopp.
Kör aldrig fortare än 10 km/tim,
-
st
anna inte och stäng inte av motorn.
Bromsa lätt upprepade gånger för att
torka bromsskivorna och bromsklotsarna
så snart förhållandena är säkra efter den
översvämmade sträckan.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad om du vill försäkra
dig om skicket på din bil.
Viktigt!
Kör aldrig med parkeringsbromsen
Ã¥tdragen - Det finns risk att
bromssystemet överhettas och skadas!
Parkera inte och låt inte motorn vara
igång när bilen står stilla i områden
där brännbara ämnen eller material
(torrt gräs, torra löv etc.) kan komma i
kontakt med det heta avgassystemet -
Brandrisk!
Lämna aldrig bilen utan uppsikt med
motorn igång. Om du måste kliva
ur bilen med motorn igång ska du
dra åt parkeringsbromsen och ställa
växellådan i friläget eller i läge N eller P ,
beroende på typ av växellåda.
6
K

120
C4-cactus_sv_Chap06_conduite_ed01-2016
Bil med dragkrok
Lastfördelning
F Fördela lasten jämnt över släpet, med
de tyngsta föremålen närmast axeln.
Kultrycket ska ligga nära det högsta tillåtna
värdet, men får inte överskrida detta.
Luftens densitet minskar med höjden över
havet och så även motorns prestanda. Den
maximalt tillåtna släpvagnsvikten ska minskas
med 10
% f

ör varje extra 1
0
00 meter över
havet.
Läs mer under motsvarande rubrik för
information om bilvikter (och släpvagnsvikter
som rör din bil).
Sidovindar
F Tänk på att bilen blir känsligare för
s idovindar.
Kylarvätskans temperatur
Vid körning med släp i backe höjs
kylarvätsketemperaturen.
Fläkten styrs elektriskt och avkylningsförmågan
beror där för inte på motorns varvtal.
F
Mi

nska motorns varvtal genom att sänka
hastigheten.
Högsta tillåtna släpvagnsvikt vid långvarig
körning i uppförsbacke beror på lutningsgrad
och utetemperatur.
Var alltid uppmärksam på
kylarvätsketemperaturen.
F
Om e

n varningslampa
och
S

TOP-lampan tänds, ska
du stanna bilen och stänga av
motorn så fort som möjligt.
Bromsar
Vid körning med släp förlängs bromssträckan.
För att begränsa upphettningen av
bromsarna, rekommenderar vi att du använder
motorbromsen.
Däck
F Kontrollera att bilens och släpvagnens
d äcktryck överensstämmer med de tryck
som rekommenderas av tillverkaren.
Belysning
F Kontrollera att alla ljus fungerar
p å släpvagnen och att bilens
strålkastarinställning är korrekt.
Läs under motsvarande rubrik för mer
information om inställning av strålkastarhöjd.
Parkeringssensorerna bak kopplas bort
automatiskt när en originaldragkrok från
CITROËN används.
K

121
C4-cactus_sv_Chap06_conduite_ed01-2016
Start
Parkeringsbromsen ska vara
Ã¥tdragen.
F
I en b

il med manuell växellåda ska
växelspaken ställas i friläget och
kopplingspedalen trampas ned i botten.
F
I en b

il med ETG -växellåda ska reglaget
ställas i läge N och bromspedalen trampas
ned i botten.
F
Sä

tt in nyckeln i tändningslåset. Systemet
identifierar koden.
F
LÃ¥

s upp rattlåset genom att vrida ratten
och nyckeln samtidigt.
I vissa fall kan det vara nödvändigt att
använda mycket kraft för att vrida ratten
(med redan svängda hjul, till exempel).
F
Me

d bensinmotor: aktivera startmotorn
genom att vrida nyckeln till läge 3 tills
motorn startar, utan att accelerera. Släpp
nyckeln så fort motorn startar.

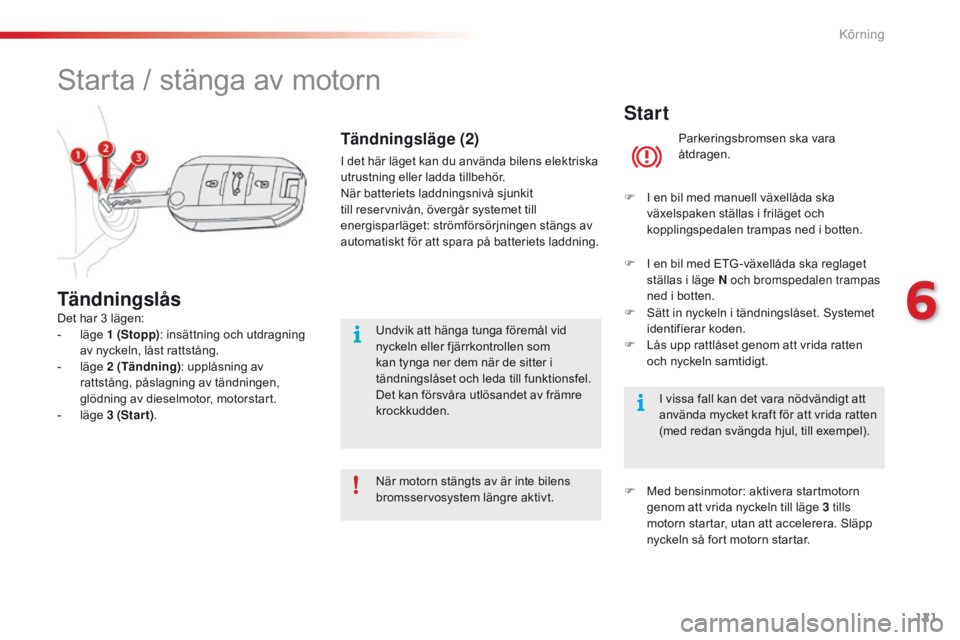

Starta / stänga av motorn
Det har 3 lägen:
- lä ge 1 (Stopp) : insättning och utdragning
av nyckeln, låst rattstång.
-
lä

ge 2 (Tändning) : upplåsning av
rattstång, påslagning av tändningen,
glödning av dieselmotor, motorstart.
-
lä

ge 3 (Star t) .
Tändningslås
När motorn stängts av är inte bilens
bromsservosystem längre aktivt.
Tändningsläge (2)
I det här läget kan du använda bilens elektriska
utrustning eller ladda tillbehör.
När batteriets laddningsnivå sjunkit
till reservnivån, övergår systemet till
energisparläget: strömförsörjningen stängs av
automatiskt för att spara på batteriets laddning.
Undvik att hänga tunga föremål vid
nyckeln eller fjärrkontrollen som
kan tynga ner dem när de sitter i
tändningslåset och leda till funktionsfel.
Det kan försvåra utlösandet av främre
krockkudden.
6
K

122
C4-cactus_sv_Chap06_conduite_ed01-2016

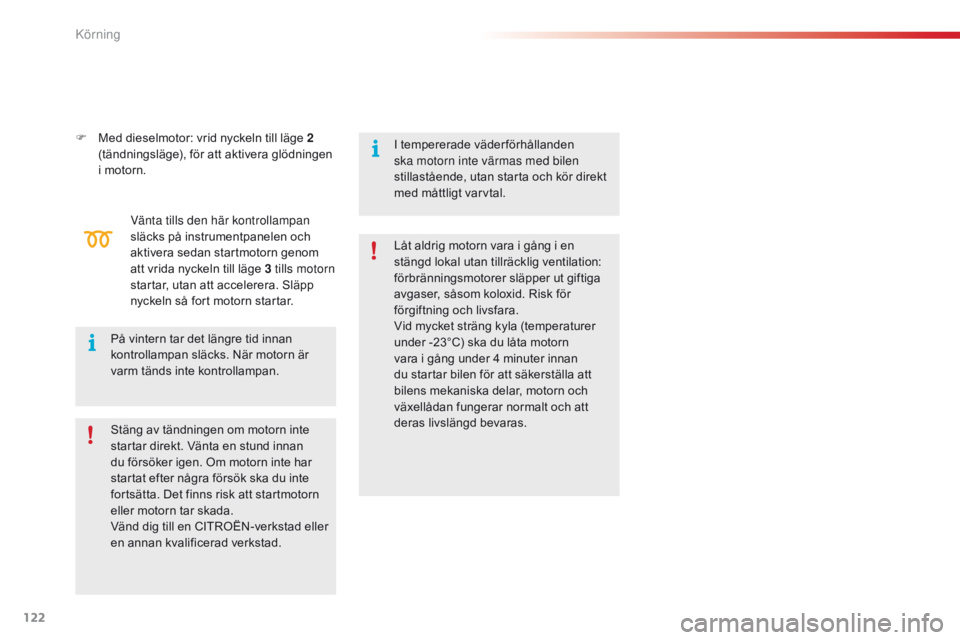

F Med dieselmotor: vrid nyckeln till läge 2
(tändningsläge), för att aktivera glödningen
i motorn.
Vänta tills den här kontrollampan
släcks på instrumentpanelen och
aktivera sedan startmotorn genom
att vrida nyckeln till läge 3 tills motorn
startar, utan att accelerera. Släpp
nyckeln så fort motorn startar.
På vintern tar det längre tid innan
kontrollampan släcks. När motorn är
varm tänds inte kontrollampan. I tempererade väderförhållanden
ska motorn inte värmas med bilen
stillastående, utan starta och kör direkt
med måttligt varvtal.
Låt aldrig motorn vara i gång i en
stängd lokal utan tillräcklig ventilation:
förbränningsmotorer släpper ut giftiga
avgaser, såsom koloxid. Risk för
förgiftning och livsfara.
Vid mycket sträng kyla (temperaturer
under -23°C) ska du låta motorn
vara i gång under 4 minuter innan
du startar bilen för att säkerställa att
bilens mekaniska delar, motorn och
växellådan fungerar normalt och att
deras livslängd bevaras.
Stäng av tändningen om motorn inte
startar direkt. Vänta en stund innan
du försöker igen. Om motorn inte har
startat efter några försök ska du inte
fortsätta. Det finns risk att startmotorn
eller motorn tar skada.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad.
K

123
C4-cactus_sv_Chap06_conduite_ed01-2016
Kvarglömd nyckel
Om nyckeln glömts kvar i tändlåset i
läge 2 (t
ändningsläge) slås tändningen
ifrån automatiskt efter en timme.
Slå på tändningen igen genom att vrida
nyckeln till läge 1
(

stoppläge) och sedan
tillbaka till läge
2 (

tändningsläge).
Stäng aldrig av tändningen förrän bilen
står helt stilla.
När motorn stängs av upphör även
servobromsar och servostyrning att
fungera: det finns risk att du förlorar
kontrollen över bilen.
När du lämnar bilen ska du ta med dig
nyckeln och låsa bilen. För att underlätta upplåsningen av
rattstången, rekommenderas du att
ställa framhjulen i bilens färdriktning
innan du stänger av motorn.

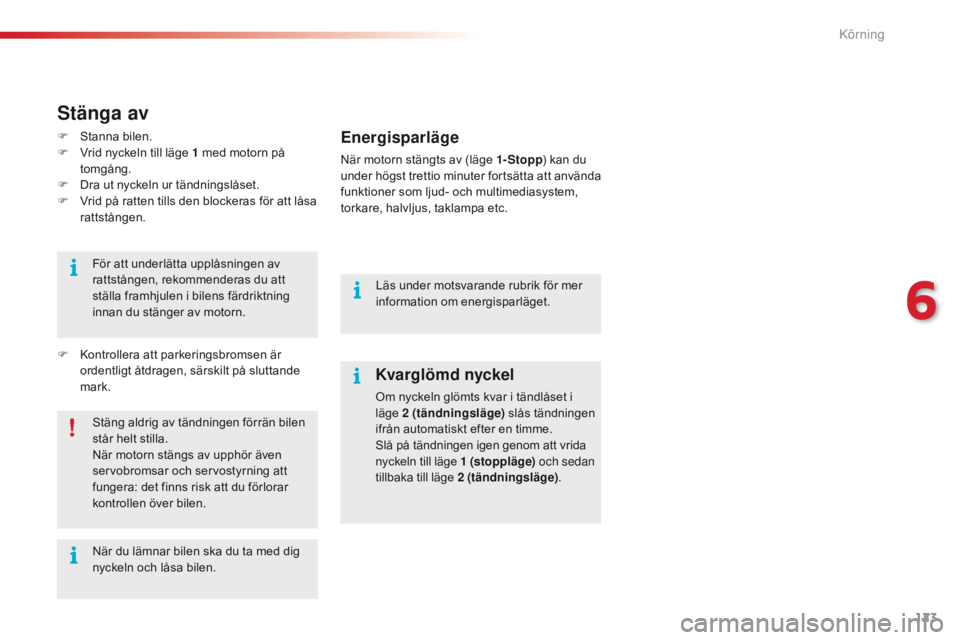

Stänga av
F Stanna bilen.
F Vr id nyckeln till läge 1 med motorn på
tomgång.
F
Dr

a ut nyckeln ur tändningslåset.
F
Vr

id på ratten tills den blockeras för att låsa
rattstången.
F
Ko

ntrollera att parkeringsbromsen är
ordentligt åtdragen, särskilt på sluttande
mark. Läs under motsvarande rubrik för mer
information om energisparläget.Energisparläge
När motorn stängts av (läge 1- Stopp
) kan du
under högst trettio minuter fortsätta att använda
funktioner som ljud- och multimediasystem,
torkare, halvljus, taklampa etc.
6
K

124
C4-cactus_sv_Chap06_conduite_ed01-2016

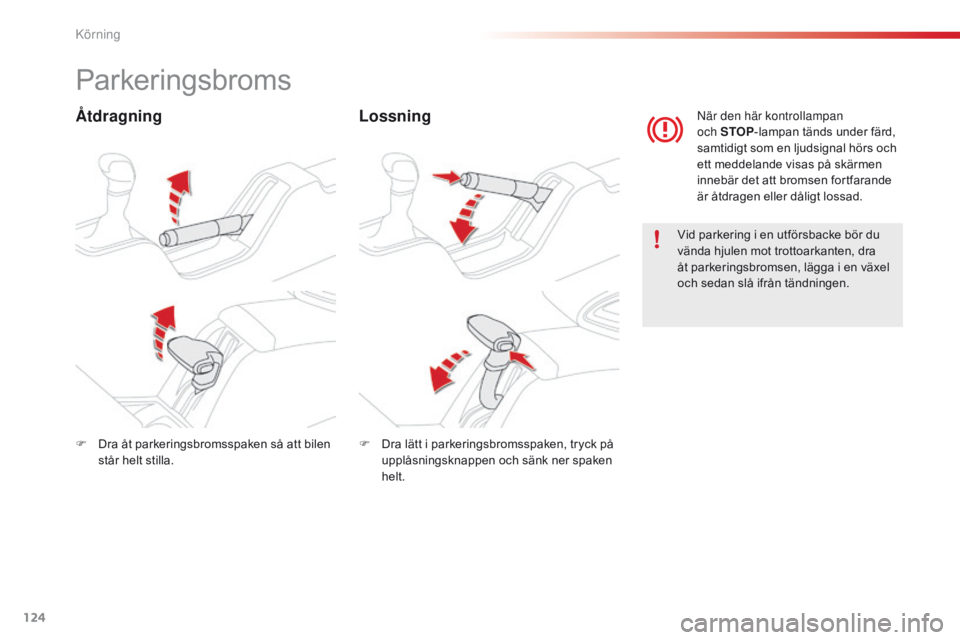

Parkeringsbroms
Ã…tdragningLossning
Vid parkering i en utförsbacke bör du
vända hjulen mot trottoarkanten, dra
åt parkeringsbromsen, lägga i en växel
och sedan slå ifrån tändningen.
när d
en här kontrollampan
och
S
TOP
-lampan tänds under färd,
samtidigt som en ljudsignal hörs och
ett meddelande visas på skärmen
innebär det att bromsen fortfarande
är åtdragen eller dåligt lossad.
F
Dr

a åt parkeringsbromsspaken så att bilen
står helt stilla. F
Dr

a lätt i parkeringsbromsspaken, tryck på
upplåsningsknappen och sänk ner spaken
helt.
K

125
C4-cactus_sv_Chap06_conduite_ed01-2016

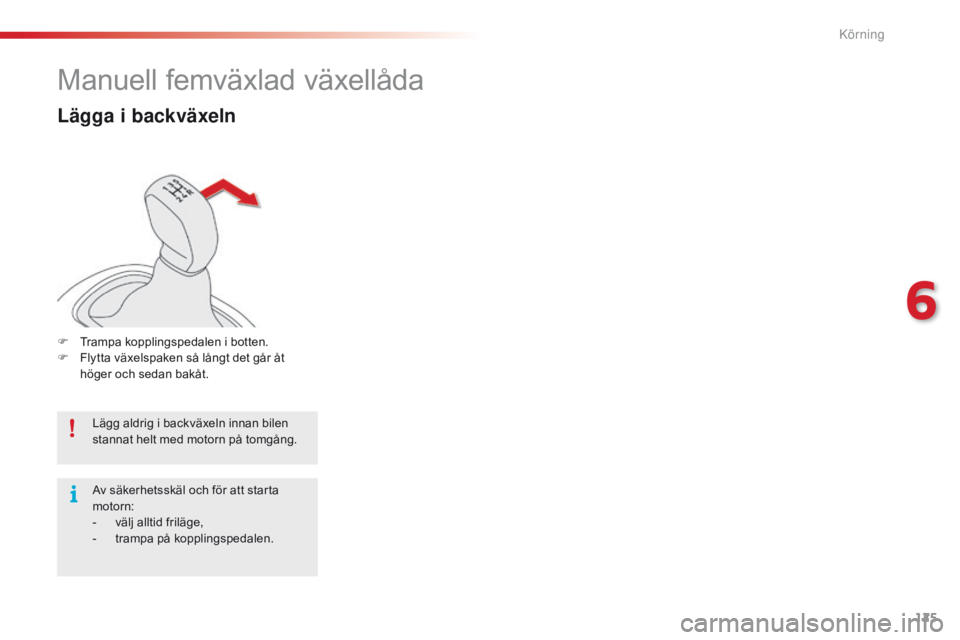

Manuell femväxlad växellåda
Lägga i backväxeln
F Trampa kopplingspedalen i botten.
F Fl ytta växelspaken så långt det går åt
höger och sedan bakåt.
Lägg aldrig i backväxeln innan bilen
stannat helt med motorn på tomgång.
Av säkerhetsskäl och för att starta
motorn:
-
vä

lj alltid friläge,
-
tr

ampa på kopplingspedalen.
6
K

126
C4-cactus_sv_Chap06_conduite_ed01-2016
Funktionssätt

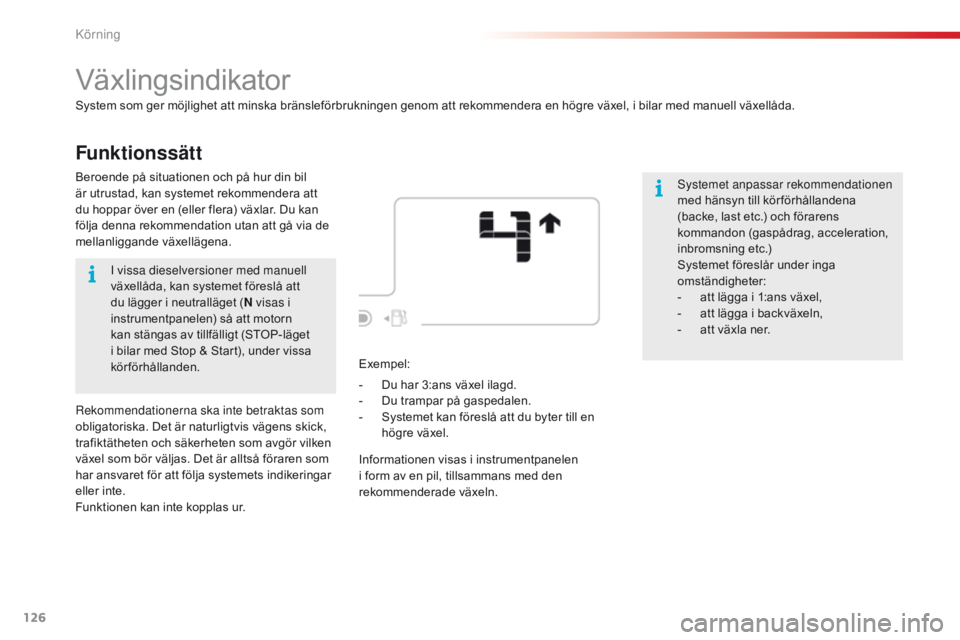

Växlingsindikator
System som ger möjlighet att minska bränsleförbrukningen genom att rekommendera en högre växel, i bilar med manuell växellåda.Systemet anpassar rekommendationen
med hänsyn till kör förhållandena
(backe, last etc.) och förarens
kommandon (gaspådrag, acceleration,
inbromsning etc.)
Systemet föreslår under inga
omständigheter:
-
at

t lägga i 1:ans växel,
-
at

t lägga i backväxeln,
-
at

t växla ner.
Exempel:
-
Du h

ar 3:ans växel ilagd.
Beroende på situationen och på hur din bil
är utrustad, kan systemet rekommendera att
du hoppar över en (eller flera) växlar. Du kan
följa denna rekommendation utan att gå via de
mellanliggande växellägena.
-
Du t

rampar på gaspedalen.
-
Sy

stemet kan föreslå att du byter till en
högre växel.
Informationen visas i instrumentpanelen
i form av en pil, tillsammans med den
rekommenderade växeln.
i v

issa dieselversioner med manuell
växellåda, kan systemet föreslå att
du lägger i neutralläget ( N visas i
instrumentpanelen) så att motorn
kan stängas av tillfälligt (STOP-läget
i bilar med Stop & Start), under vissa
körförhållanden.
rek

ommendationerna ska inte betraktas som
obligatoriska. Det är naturligtvis vägens skick,
trafiktätheten och säkerheten som avgör vilken
växel som bör väljas. Det är alltså föraren som
har ansvaret för att följa systemets indikeringar
eller inte.
Funktionen kan inte kopplas ur.
K

127
C4-cactus_sv_Chap06_conduite_ed01-2016

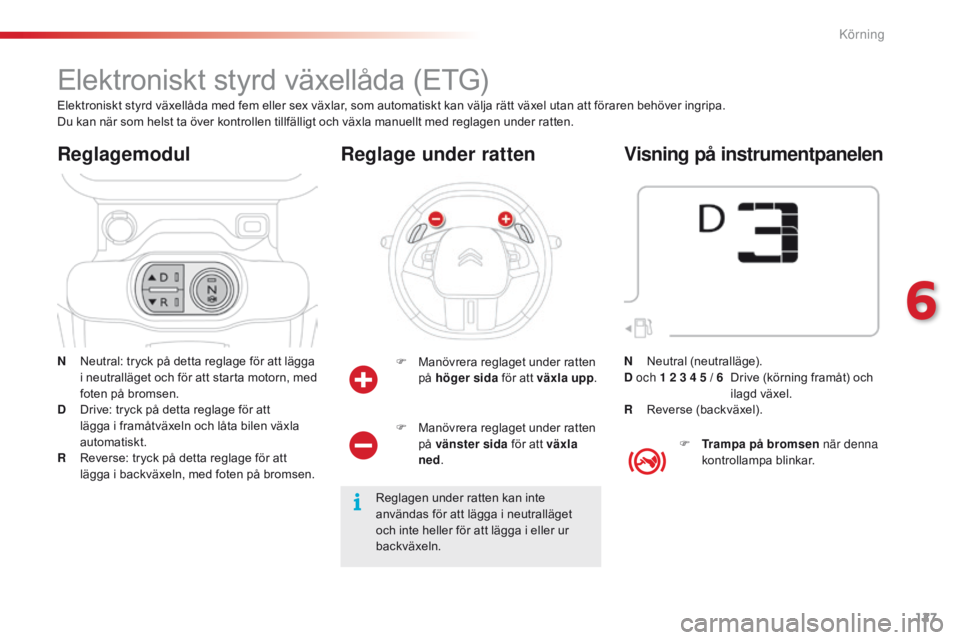

Elektroniskt styrd växellåda (ETG)
N Neutral: tryck på detta reglage för att lägga
i neutralläget och för att starta motorn, med
foten på bromsen.
D
Dr

ive: tryck på detta reglage för att
lägga i framåtväxeln och låta bilen växla
automatiskt.
R
Re

verse: tryck på detta reglage för att
lägga i backväxeln, med foten på bromsen.
Reglagemodul
F Manövrera reglaget under ratten
p å höger sida för att växla upp .
Reglage under ratten
Reglagen under ratten kan inte
användas för att lägga i neutralläget
och inte heller för att lägga i eller ur
backväxeln.
Elektroniskt styrd växellåda med fem eller sex växlar, som automatiskt kan välja rätt växel utan att föraren behöver ingripa.
Du kan när som helst ta över kontrollen tillfälligt och växla manuellt med reglagen under ratten.
F
Ma
növrera reglaget under ratten
på vänster sida för att växla
ned .
Visning på instrumentpanelen
F Trampa på bromsen när denna
kontrollampa blinkar.
N
Ne

utral (neutralläge).
D och 1 2 3 4 5 / 6


Dr
ive (körning framåt) och
ilagd växel.
R
Rev

erse (backväxel).
6
K

128
C4-cactus_sv_Chap06_conduite_ed01-2016
N blinkar i instrumentpanelen, åtföljt av
en ljudsignal och ett meddelande, om
reglaget N inte är aktiverat vid starten.
Tryck på reglage N för att välja
neutralläget.

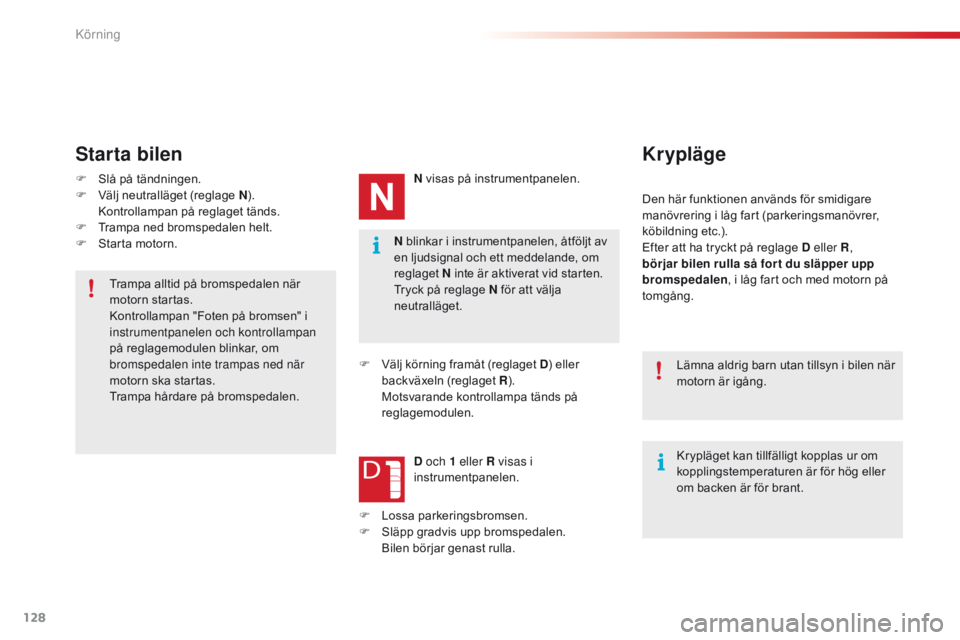

Starta bilen
F Slå på tändningen.
F Väl j neutralläget (reglage N).
Ko

ntrollampan på reglaget tänds.
F
Tr

ampa ned bromspedalen helt.
F
St

arta motorn. N visas på instrumentpanelen.
F
Vä
lj körning framåt (reglaget D) eller
backväxeln (reglaget R ).
Mo

tsvarande kontrollampa tänds på
reglagemodulen.
D och 1 eller R visas i
instrumentpanelen.
Krypläge
Den här funktionen används för smidigare
manövrering i låg fart (parkeringsmanövrer,
köbildning etc.).
Efter att ha tryckt på reglage D eller R ,
börjar bilen rulla så for t du släpper upp
bromspedalen , i låg fart och med motorn på
tomgång.
Krypläget kan tillfälligt kopplas ur om
kopplingstemperaturen är för hög eller
om backen är för brant. Lämna aldrig barn utan tillsyn i bilen när
motorn är igång.
Trampa alltid på bromspedalen när
motorn startas.
Kontrollampan "Foten på bromsen" i
instrumentpanelen och kontrollampan
på reglagemodulen blinkar, om
bromspedalen inte trampas ned när
motorn ska startas.
Trampa hårdare på bromspedalen.
F
Lo

ssa parkeringsbromsen.
F
Sl

äpp gradvis upp bromspedalen.
Bi

len börjar genast rulla.
K
