CITROEN C4 CACTUS 2018 InstruktionsbÖcker (in Swedish)

109
LVNEK AD NEuzstādiet uz aizmuguri vērstu bērnu sēdeklīti priekšējā pasažiera sēdvietā, kurā ir AKTIVIZĒTS priekšējais DROŠĪBAS GAISA
S P I LV E N S .
Tas var izraisīt BĒRNA NĀVI vai radīt NOPIETNUS IEVAINOJUMUS.
MtQatt m’ghandek thalli tifel/tifla marbut f’siggu dahru lejn l-Airbag attiva, ghaliex tista’ tikkawza korriment serju jew anke mewt lit-tifel/tifla
nLPlaats NOOIT een kinderzitje met de rug in de rijrichting op een zitplaats waar van de AIRBAG is INGESCHAKELD. Bij het afgaan van de
airbag kan het KIND LEVENSGEVA ARLIJK GEWOND R AKEN
nOInstaller ALDRI et barnesete med ryggen mot kjøreretningen i et sete som er beskyttet med en frontal AKTIVERT KOLLISJONSPUTE,
BARNET risikerer å bli DREPT eller HARDT SK ADET.
PLNIGDY nie instalować fotelika dziecięcego w pozycji "tyłem do kierunku jazdy" na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETR ZNĄ w stanie AKT Y WNYM. Może to doprowadzić do ŚMIERCI DZIECK A lub spowodować u niego POWA ŻNE OBR A ŻENIA
CIAŁA.
PtNUNCA instale um sistema de retenção para crianças de costas para a estrada num banco protegido por um AIRBAG frontal ACTIVADO.
Esta instalação poderá provocar FERIMENTOS GR AVES ou a MORTE da CRIANÇA.
rONu instalati NICIODATA un sistem de retinere pentru copii, dispus cu spatele in directia de mers, pe un loc din vehicul protejat cu AIRBAG
frontal ACTIVAT. Aceasta ar putea provoca MOARTEA COPILULUI sau R ANIREA lui GR AVA.
rUВО ВСЕХ СЛУЧА ЯХ ЗАПРЕЩАЕТСЯ использовать обращенное назад детское удерживающее устройство на сиденье,
защищенном ФУНКЦИОНИРУЮЩЕЙ ПОДУШКОЙ БЕЗОПАСНОСТИ, установленной перед этим сиденьем.
Это может привести к ГИБЕЛИ РЕБЕНК А или НАНЕСЕНИЮ ЕМУ СЕРЬЕЗНЫХ ТЕЛЕСНЫХ ПОВРЕЖ ДЕНИЙ
SKNIKDY neinštalujte detské zádržné zariadenie orientované smerom dozadu na sedadlo chránené AKTIVOVANÝM čelným AIRBAGOM.
Mohlo by dôjsť k SMRTEĽNÉMU alebo VÁ ŽNEMU POR ANENIU DIEŤAŤA.
SLNIKOLI ne nameščajte otroškega sedeža s hrbtom v smeri vožnje, če je VARNOSTNA BLA ZINA pred sprednjim sopotnikovim sedežem
AKTIVIR ANA. Takšna namestitev lahko povzroči SMRT OTROK A ali HUDE POŠKODBE.
SrNIK ADA ne koristite dečje sedište koje se okreće unazad na sedištu zaštićenim AKTIVNIM VA ZDUŠNIM JASTUKOM ispred njega, jer
mogu nastupiti SMRT ili OZBILJNA POVREDA DETETA.
SVPassagerarkrockkudden fram MÅSTE vara avaktiverad om en bakåtvänd bilbarnstol installeras på denna plats. Annars riskerar barnet att
DÖDAS eller SK ADAS ALLVARLIGT.
trKESİNLKLE HAVA YASTIĞI AKTİF olan ön koltuğa yüzü arkaya dönük bir çocuk koltuğu yerleştirmeyiniz. Bu ÇOCUĞUN ÖLMESİNE veya
ÇOK AĞIR YAR ALANMASINA sebep olabilir.
C4-cactus_sv_Chap05_securite_ed01-2016
5
Säkerhet

110
C4-cactus_sv_Chap05_securite_ed01-2016
Bilbarnstolar som rekommenderas av CitrOën
Grupp 0+: från födseln till 13 kg Grupp 2 och grupp 3: från 15 till 36 kg
L1
"RÖMER Baby-Safe Plus"
Monteras i bakåtvänt läge. L4

"KL
iPP

A
n O
ptima"
Från 22 kg (ca 6 år), används enbart bälteskudden. L5

"
rÖM

E
r KiDFiX
"
Kan monteras i bilens ISOFIX-fästen.
Barnet hålls fast med säkerhetsbältet.
CITROËN kan erbjuda ett sortiment med bilbarnstolar som sätts fast med ett trepunktsbälte
.
Säkerhet

111
C4-cactus_sv_Chap05_securite_ed01-2016
Installation av bilbarnstolar som sätts fast med
säkerhetsbältet
I enlighet med EU:s bestämmelser visar denna tabell de olika möjligheterna för montering av bilbarnstolar som sätts fast med säkerhetsbältet och som
godkänts som universella barnstolar (a) beroende på barnets vikt och på platsen i bilen.
Plats Barnets vikt / ungefärlig ålder
Grupperna 0 (b) och 0+Från födseln till 13 kg
Up p till ≈ 1 å rGrupp 1
F
rån 9 t ill 18 k g
Från 1 t ill ≈ 3 å rGrupp 2
F
rån 15 t ill 25 k g
Från 3 t ill ≈ 6 å rGrupp 3
F
rån 22 t ill 36 k g
Från 6 t ill ≈ 10 å r
1:a raden Passagerarsäte fram (
c) utan
höjdinställning ( d) U
UUU
2:a raden Ytterplatserna bak (
e) U UUU
Mittplatsen bak ( e) U (f) U (f) U U
5
Säkerhet

112
C4-cactus_sv_Chap05_securite_ed01-2016
(a ) Universell bilbarnstol: bilbarnstol
s
om kan installeras i alla fordon med
säkerhetsbältet.
( b )
Gr

upp 0: från födseln till 10
k
g. Babyskydd
och "bilsängar" får inte installeras på det
främre passagerarsätet.
Nä

r de installeras på den 2:a sätesraden,
kan de blockera användningen av en eller
flera platser.
( c )
Ko

ntrollera gällande lagstiftning i ditt land
innan du installerar ditt barn på denna
plats.
Ta bort och lägg undan nackstödet
innan du installerar en bilbarnstol med
ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen har
tagits bort.
U:
pl

ats som är anpassad för installation
av en bilbarnstol som sätts fast med
säkerhetsbältet och som är typgodkänd för
bakåt- och/eller framåtvänd användning.
( d )
Nä

r en bakåtvänd bilbarnstol installeras
i passagerarsätet fram, måste
passagerarkrockkudden fram kopplas ur.
Annars kan barnet riskera att förolyckas eller
skadas allvarligt när krockkudden blåses upp.
När en framåtvänd bilbarnstol
i nstalleras i passagerarsätet fram
ska passagerarkrockudden fram vara
inkopplad. (
e )
Gö
r så här när du ska installera en bakåt-
eller framåtvänd bilbarnstol i baksätet:
flytta fram framsätet och räta upp
ryggstödet för att skapa tillräckligt med
plats för barnstolen och för barnets ben.
( f )
En b
ilbarnstol med stödben får aldrig
installeras på mittplatsen bak.
Säkerhet

113
C4-cactus_sv_Chap05_securite_ed01-2016
Din bil har typgodkänts enligt de senaste
bestämmelserna som gäller ISOFIX.
De säten som är avbildade här nedan är
utrustade med reglementsenliga ISOFIX-fästen:
ISOFIX-fästen
Systemet omfattar tre ringar för varje säte: -
en r
ing (
B) sitter bakom sätet och kallas
TOP TETHER . Den används för att sätta
fast den övre remmen.
TOP TETHER används för att sätta fast den
övre remmen på bilbarnstolar som har sådana.
Denna anordning begränsar bilbarnstolens
möjlighet att tippa framåt vid en frontalkrock.
ISOFIX-fästsystemet garanterar en pålitlig,
stadig och snabb montering av en bilbarnstol
i bilen.
I översiktstabellen hittar du de olika
möjligheterna till montering av ISOFIX-
barnstolar i din bil. En felaktig montering av en bilbarnstol
innebär risker för barnet i händelse av
en olycka.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer
bilbarnstolen.
Innan du installerar en ISOFIX-barnstol på
vänster plats i baksätet ska du först flytta
mittplatsens säkerhetsbälte mot bilens mitt,
så att bältesfunktionen inte störs. ISOFIX-barnstolar
är utrustade med två
låsanordningar som kan fästas vid de två
ringarna A.
Vissa bilbarnstolar har dessutom en övre rem
som skall fästas vid ring B .
Gör så här för att sätt fast barnstolen i TOP
TETHER-fästet:
-
ta b
ort och lägg undan nackstödet innan du
monterar barnstolen på denna plats (sätt
tillbaka det när barnstolen tagits bort),
-
fö
r barnstolens rem bakom övre delen av
sätets ryggstöd och centrera den mellan
öppningarna i nackstödets stänger,
- sä tt fast den övre remmens fäste i ögla B
,
- sp änn den övre remmen.
-
tv

å ringar A , som sitter mellan bilsätets
ryggstöd och sittdyna och identifieras av en
märkning,
5
Säkerhet

114
C4-cactus_sv_Chap05_securite_ed01-2016

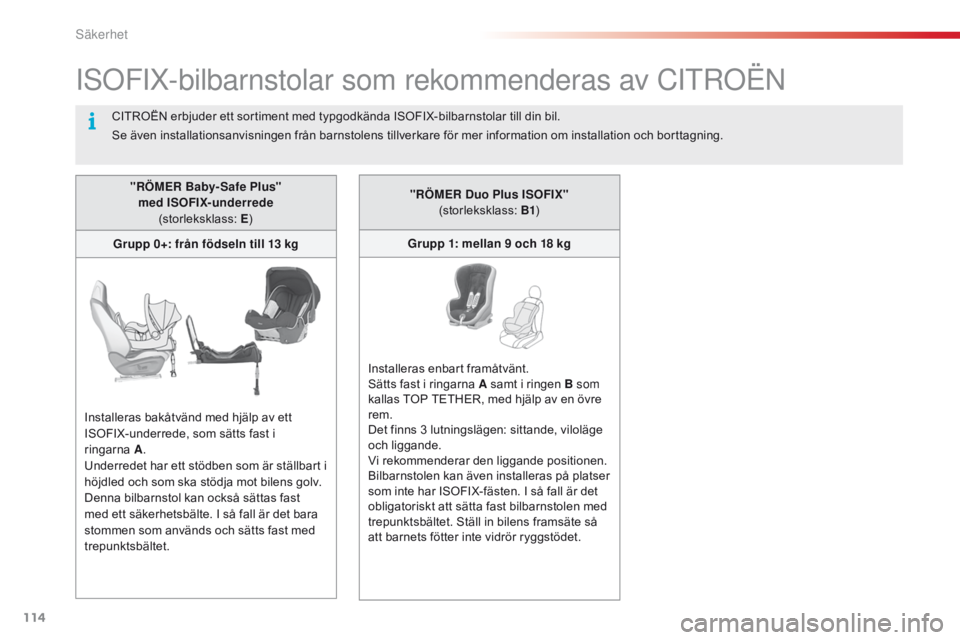

iSOFiX-bilbarnstolar som rekommenderas av CitrOën
"RÖMER Baby- Safe Plus"
med ISOFIX-underrede
(storleksklass: E)
Grupp 0+: från födseln till 13 kg
Installeras bakåtvänd med hjälp av ett
ISOFIX-underrede, som sätts fast i
ringarna
A .
Un

derredet har ett stödben som är ställbart i
höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast
med ett säkerhetsbälte. I så fall är det bara
stommen som används och sätts fast med
trepunktsbältet. "RÖMER Duo Plus ISOFIX"
(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg
Installeras enbart framåtvänt.
Sätts fast i ringarna A samt i ringen B som
kallas TOP TETHER, med hjälp av en övre
rem.
Det finns 3 lutningslägen: sittande, viloläge
och liggande.
Vi rekommenderar den liggande positionen.
Bilbarnstolen kan även installeras på platser
som inte har ISOFIX-fästen. I så fall är det
obligatoriskt att sätta fast bilbarnstolen med
trepunktsbältet. Ställ in bilens framsäte så
att barnets fötter inte vidrör ryggstödet.
CITROËN erbjuder ett sortiment med typgodkända ISOFIX-bilbarnstolar till din bil.
Se även installationsanvisningen från barnstolens tillverkare för mer information om installation och borttagning.
Säkerhet

115
C4-cactus_sv_Chap05_securite_ed01-2016

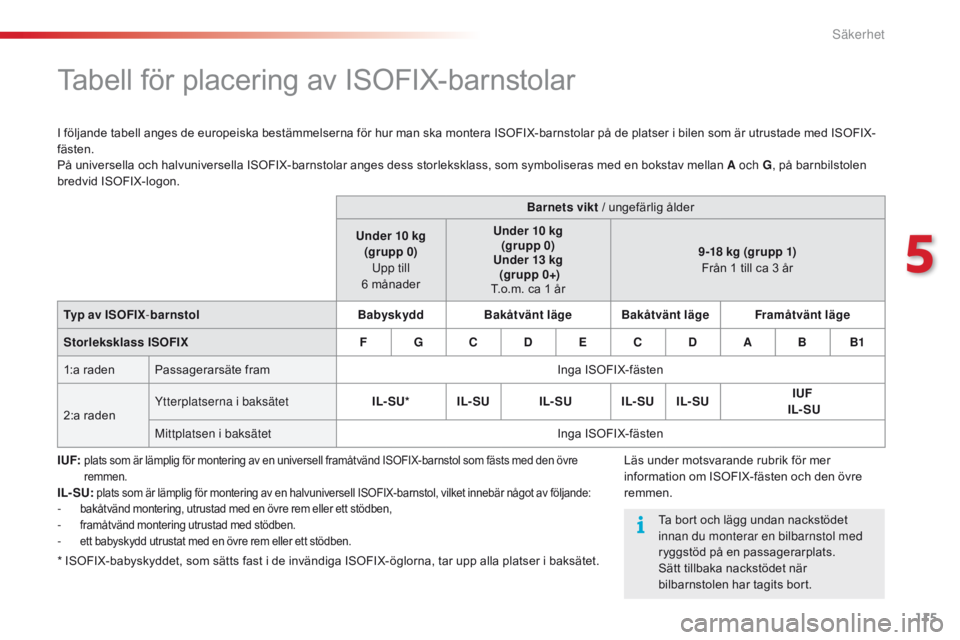

Tabell för placering av ISOFIX-barnstolar
I följande tabell anges de europeiska bestämmelserna för hur man ska montera ISOFIX-barnstolar på de platser i bilen som är utrustade med ISOFIX-
fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storleksklass, som symboliseras med en bokstav mellan A och G, på barnbilstolen
bredvid ISOFIX-logon.
I UF:
plats som är lämplig för montering av en universell framåtvänd ISOFIX-barnstol som fästs med den övre
remmen.
IL- SU: plats som är lämplig för montering av en halvuniversell ISOFIX-barnstol, vilket innebär något av följande:- bakåtvänd montering, utrustad med en övre rem eller ett stödben,- framåtvänd montering utrustad med stödben.
- ett babyskydd utrustat med en övre rem eller ett stödben.
Barnets vikt / ungefärlig ålder
Under 10 kg (grupp 0)
Upp till
6 månader Under 10 kg
(grupp 0)
Under 13 kg
(gr upp 0+)
T.o.m. ca 1 år 9-18 kg (grupp 1)
Från 1 till ca 3 år
Typ av ISOFIX -barnstol BabyskyddBakåtvänt läge Bakåtvänt läge Framåtvänt läge
Storleksklass ISOFIX F G C D E C D A B B1
1:a raden Passagerarsäte fram Inga ISOFIX-fästen
2:a raden Ytterplatserna i baksätet
IL- SU* IL- SU IL- SU IL- SU IL- SU IUF

IL- SU
Mittplatsen i baksätet Inga ISOFIX-fästen
Ta bort och lägg undan nackstödet
innan du monterar en bilbarnstol med
ryggstöd på en passagerarplats.
Sätt tillbaka nackstödet när
bilbarnstolen har tagits bort.
Läs under motsvarande rubrik för mer
information om ISOFIX-fästen och den övre
remmen.
* ISOFIX-babyskyddet, som sätts fast i de invändiga ISOFIX-öglorna, tar upp alla platser i baksätet.
5
Säkerhet

116
C4-cactus_sv_Chap05_securite_ed01-2016

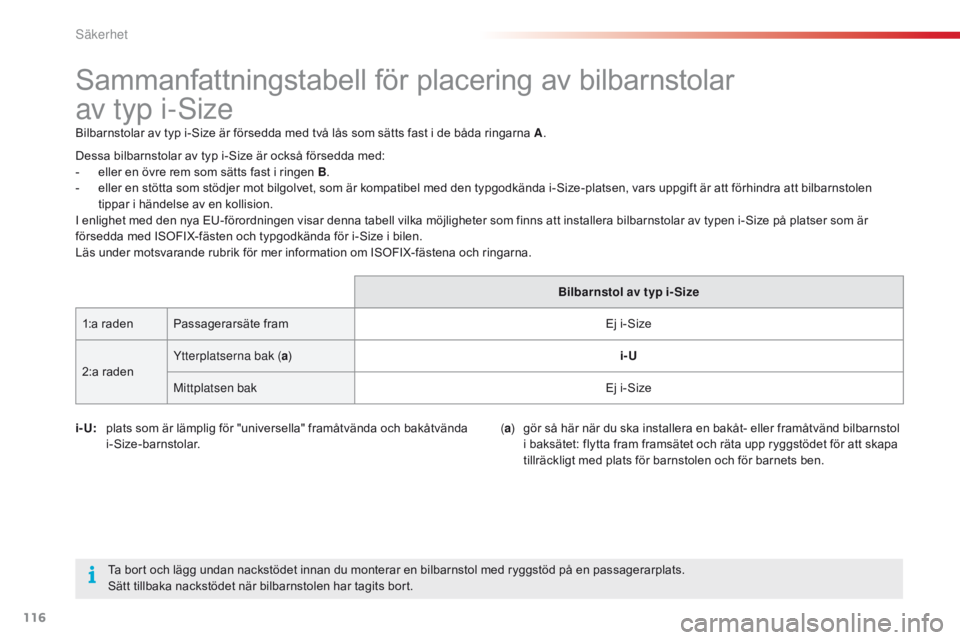

Sammanfattningstabell för placering av bilbarnstolar
av typ i-Size
Bilbarnstolar av typ i-Size är försedda med två lås som sätts fast i de båda ringarna A.
i- U:
pl
ats som är lämplig för "universella" framåtvända och bakåtvända
i-Size-barnstolar.
Ta bort och lägg undan nackstödet innan du monterar en bilbarnstol med ryggstöd på en passagerarplats.
Sätt tillbaka nackstödet när bilbarnstolen har tagits bort. (
a )
gö

r så här när du ska installera en bakåt- eller framåtvänd bilbarnstol
i baksätet: flytta fram framsätet och räta upp ryggstödet för att skapa
tillräckligt med plats för barnstolen och för barnets ben.
Dessa bilbarnstolar av typ i-Size är också försedda med:
-
el

ler en övre rem som sätts fast i ringen B .
-
el

ler en stötta som stödjer mot bilgolvet, som är kompatibel med den typgodkända i-Size-platsen, vars uppgift är att förhindra att bilbarnstolen
tippar i händelse av en kollision.
I enlighet med den nya EU-förordningen visar denna tabell vilka möjligheter som finns att installera bilbarnstolar av typen i-Size på platser som är
försedda med ISOFIX-fästen och typgodkända för i-Size i bilen.
Läs under motsvarande rubrik för mer information om ISOFIX-fästena och ringarna.
Bilbarnstol av typ i- Size
1:a raden Passagerarsäte fram Ej i-Size
2:a raden Ytterplatserna bak (
a) i-U
Mittplatsen bak Ej i-Size
Säkerhet

117
C4-cactus_sv_Chap05_securite_ed01-2016

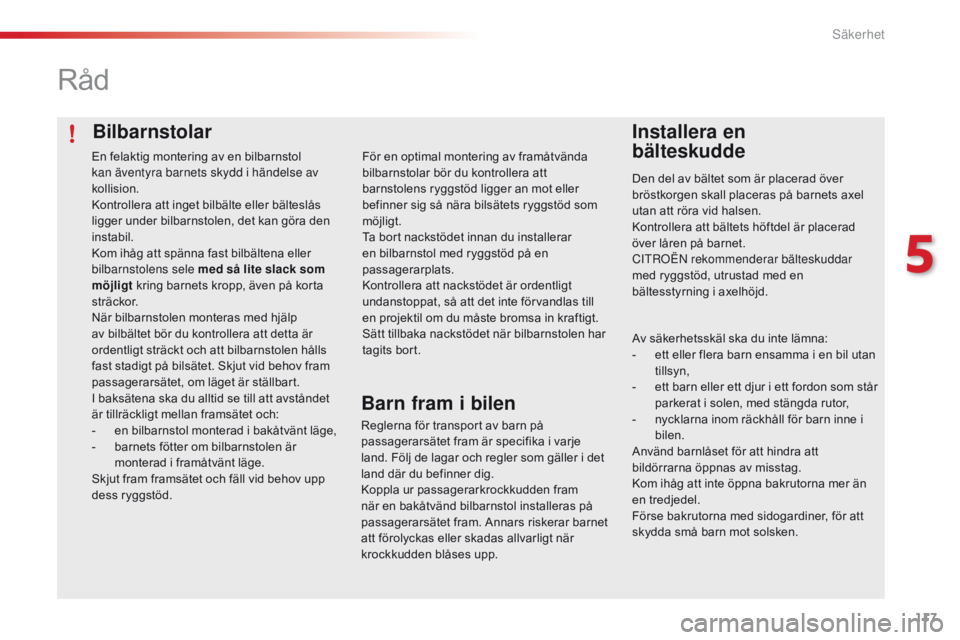

Bilbarnstolar
Råd
Installera en
bälteskudde
Den del av bältet som är placerad över
bröstkorgen skall placeras på barnets axel
utan att röra vid halsen.
Kontrollera att bältets höftdel är placerad
över låren på barnet.
C
it
r
Oën re
kommenderar bälteskuddar
med ryggstöd, utrustad med en
bältesstyrning i axelhöjd.
Av säkerhetsskäl ska du inte lämna:
-
et

t eller flera barn ensamma i en bil utan
tillsyn,
-
et

t barn eller ett djur i ett fordon som står
parkerat i solen, med stängda rutor,
-
nyc

klarna inom räckhåll för barn inne i
bilen.
Använd barnlåset för att hindra att
bildörrarna öppnas av misstag.
Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med sidogardiner, för att
skydda små barn mot solsken.
Barn fram i bilen
För en optimal montering av framåtvända
bilbarnstolar bör du kontrollera att
barnstolens ryggstöd ligger an mot eller
befinner sig så nära bilsätets ryggstöd som
möjligt.
Ta bort nackstödet innan du installerar
en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är ordentligt
undanstoppat, så att det inte förvandlas till
en projektil om du måste bromsa in kraftigt.
Sätt tillbaka nackstödet när bilbarnstolen har
tagits bort.
Reglerna för transport av barn på
passagerarsätet fram är specifika i varje
land. Följ de lagar och regler som gäller i det
land där du befinner dig.
Koppla ur passagerarkrockkudden fram
när en bakåtvänd bilbarnstol installeras på
passagerarsätet fram. Annars riskerar barnet
att förolyckas eller skadas allvarligt när
krockkudden blåses upp.
En felaktig montering av en bilbarnstol
kan äventyra barnets skydd i händelse av
kollision.
Kontrollera att inget bilbälte eller bälteslås
ligger under bilbarnstolen, det kan göra den
instabil.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele med så lite slack som
möjligt
kring barnets kropp, även på korta
sträckor.
När bilbarnstolen monteras med hjälp
av bilbältet bör du kontrollera att detta är
ordentligt sträckt och att bilbarnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.
I baksätena ska du alltid se till att avståndet
är tillräckligt mellan framsätet och:
-
en b

ilbarnstol monterad i bakåtvänt läge,
-
ba

rnets fötter om bilbarnstolen är
monterad i framåtvänt läge.
Skjut fram framsätet och fäll vid behov upp
dess ryggstöd.
5
Säkerhet

118
C4-cactus_sv_Chap05_securite_ed01-2016

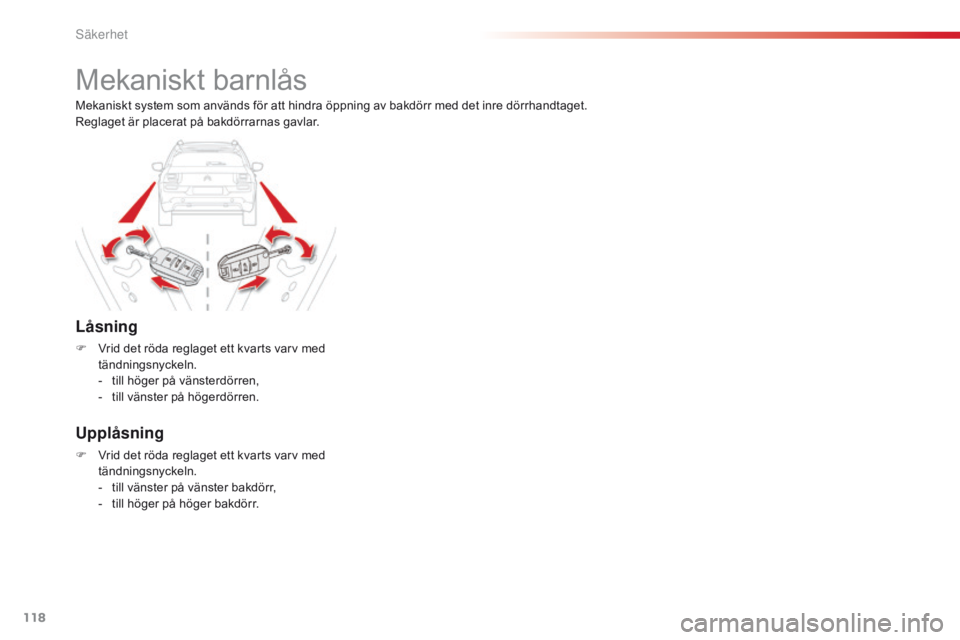

Mekaniskt barnlås
Låsning
F Vrid det röda reglaget ett kvarts varv med
tändningsnyckeln.
-
ti

ll höger på vänsterdörren,
-
ti

ll vänster på högerdörren.
Upplåsning
F Vrid det röda reglaget ett kvarts varv med
tändningsnyckeln.
-
ti

ll vänster på vänster bakdörr,
-
ti

ll höger på höger bakdörr.
Mekaniskt system som används för att hindra öppning av bakdörr med det inre dörrhandtaget.
Reglaget är placerat på bakdörrarnas gavlar.
Säkerhet
