Caratteristiche tecniche
Motorizzazioni e tipi di cambio – DIESEL
MotorizzazioniHDi 92 ** e-HDi 92BlueHDi 100BlueHDi 100 S&S
Tipi di cambio Manuale (5 marce) ETG6 Pilotato (6 marce) Manuale (5 marce) Manuale (5 marce) ETG6 Pilotato (6 marce)
Tipi varianti versioni 0B9HJ 0B9HP 0BBHY 0BBHY
Cilindrata (cm3) 1. 5 6 0 1. 5 6 0 1. 5 6 0 1. 5 6 0
Alesaggio x corsa (mm) 75 x 88,3 75 x 88,3 75 x 88,3 75 x 88,3
Potenza massima: standard CEE (kW) * 68 68 73 73
Regime di potenza massima (giri/min) 4.000 4.000 3.750 3.750
Coppia massima: standard CEE (Nm) 230 230 254 254
Regime di coppia massimo (giri/min) 1.75 0 1.75 0 1.75 0 1.75 0
Carburante Diesel Diesel Diesel Diesel
Catalizzatore sì sì sì sì
Filtro antiparticolato no sì sì sì
Capacità d'olio motore con sostituzione filtro (in litri) 3,75 3,75 3,75 3,75
** Motorizzazione Euro 4.
* La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione europea (Direttiva 1999/99/CE).

8
Caratteristiche tecniche
Masse e carichi trainabili (in kg) – DIESEL
MotorizzazioniHDi 92 ** e-HDi 92BlueHDi 100BlueHDi 100 S&S
Tipi di cambio Manuale (5 marce) ETG6 Pilotato (6 marce) Manuale (5 marce) Manuale (5 marce) ETG6 Pilotato (6 marce)
Tipi varianti versioni 0B9HJ 0B9HP 0BBHY 0BBHY
Massa a vuoto - 1.055 1.0 6 8 1.070 1.0 8 5
Massa in ordine di marcia * - 1.13 0 1.14 3 1.14 5 1.1 6 0
Massa massima tecnicamente ammessa a pieno carico (MTAC) - 1.6 0 5 1.610 1.610 1.6 3 0
Massa massima del treno (MTR A) con pendenza del 12% - 2.205 2.210 2.210 2.230
Rimorchio frenato (nei limiti della MTR A) con pendenza del 10% o del 12% - 825 825 825 825
Rimorchio non frenato - 565 570 570 580
Peso raccomandato sulla sfera del gancio traino - 55 55 55 55
I valori della MTR A e dei carichi trainabili indicati sono validi per un'altezza massima di 1.000 metri; il carico trainabile indicato deve essere ridotto del 10% per tranche di 1.000 metri supplementari. Nel caso di un veicolo trainante, non superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio Paese). Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo, per proteggere il motore; quando la temperatura esterna è superiore a 37°C, limitare la massa trainata.
** Motorizzazione Euro 4.
* La massa in ordine di marcia è pari alla massa a vuoto + guidatore (75 kg).

3
5

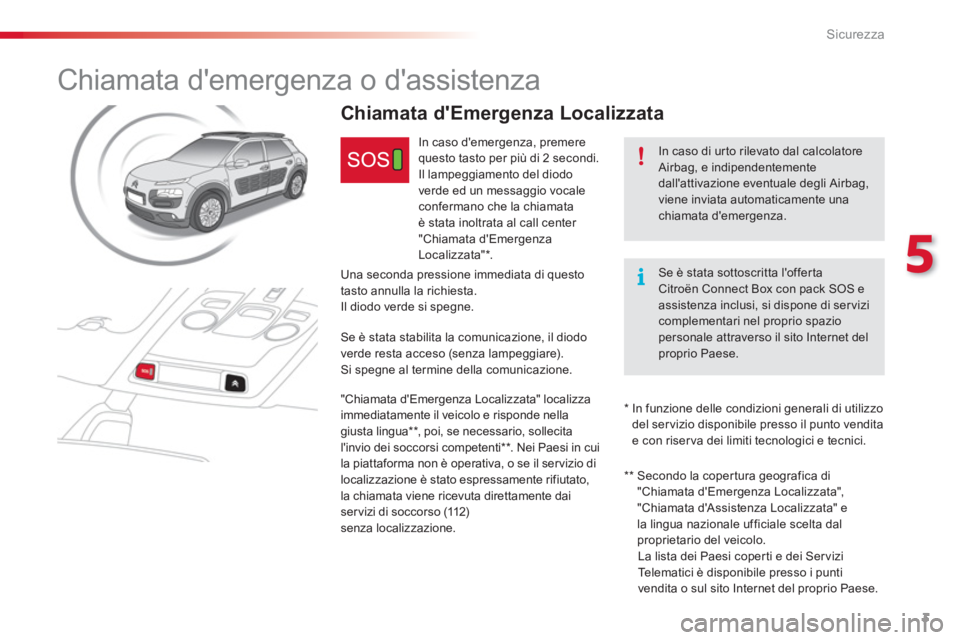

Sicurezza






Chiamata d'emergenza o d'assistenza


In caso di urto rilevato dal calcolatore
Airbag, e indipendentemente
dall'attivazione eventuale degli Airbag,
viene inviata automaticamente una
chiamata d'emergenza.












Chiamata d'Emergenza Localizzata













In caso d'emergenza, premere
questo tasto per più di 2 secondi.
Il lampeggiamento del diodo
verde ed un messaggio vocale
confermano che la chiamata
è stata inoltrata al call center
"Chiamata d'Emergenza
Localizzata" * .

Una seconda pressione immediata di questo
tasto annulla la richiesta.
Il diodo verde si spegne.

Se è stata stabilita la comunicazione, il diodo
verde resta acceso (senza lampeggiare).
Si spegne al termine della comunicazione.

"Chiamata d'Emergenza Localizzata" localizza
immediatamente il veicolo e risponde nella
giusta lingua ** , poi, se necessario, sollecita
l'invio dei soccorsi competenti ** . Nei Paesi in cui
la piattaforma non è operativa, o se il ser vizio di
localizzazione è stato espressamente rifiutato,
la chiamata viene ricevuta direttamente dai
servizi di soccorso (112)
senza localizzazione.
*

In funzione delle condizioni generali di utilizzo
del servizio disponibile presso il punto vendita
e con riser va dei limiti tecnologici e tecnici.




Se è stata sottoscritta l'offerta
Citroën Connect Box con pack SOS e
assistenza inclusi, si dispone di ser vizi
complementari nel proprio spazio
personale attraverso il sito Internet del
proprio Paese.

**

Secondo la copertura geografica di
"Chiamata d'Emergenza Localizzata",
"Chiamata d'Assistenza Localizzata" e
la lingua nazionale ufficiale scelta dal
proprietario del veicolo.
La lista dei Paesi coperti e dei Ser vizi
Telematici è disponibile presso i punti
vendita o sul sito Internet del proprio Paese.

4

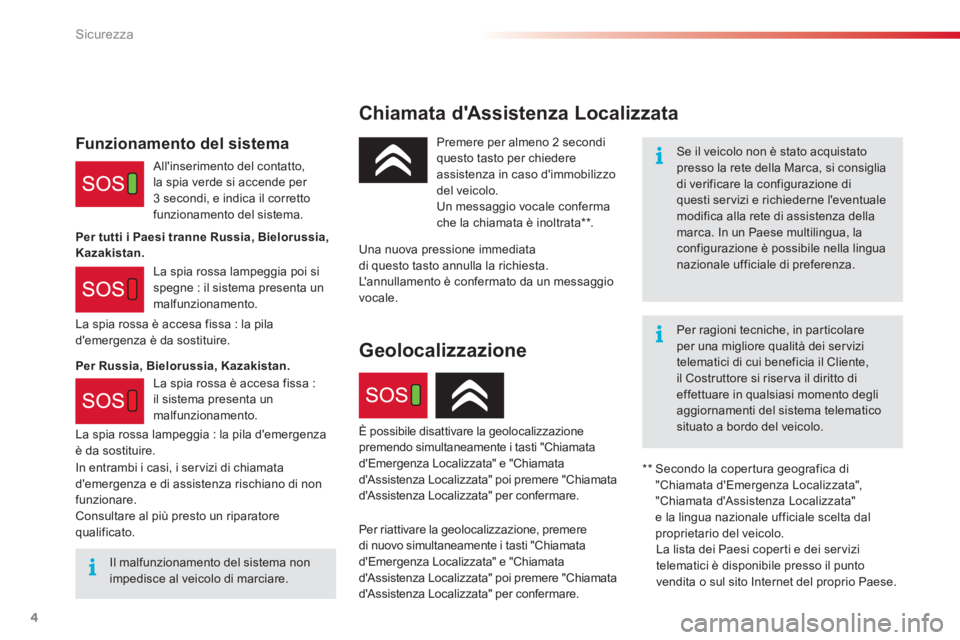

Sicurezza

Chiamata d'Assistenza Localizzata


Se il veicolo non è stato acquistato
presso la rete della Marca, si consiglia
di verificare la configurazione di
questi ser vizi e richiederne l'eventuale
modifica alla rete di assistenza della
marca. In un Paese multilingua, la
configurazione è possibile nella lingua
nazionale ufficiale di preferenza.

Per ragioni tecniche, in particolare
per una migliore qualità dei ser vizi
telematici di cui beneficia il Cliente,
il Costruttore si riser va il diritto di
effettuare in qualsiasi momento degli
aggiornamenti del sistema telematico
situato a bordo del veicolo.


Il malfunzionamento del sistema non
impedisce al veicolo di marciare.


Premere per almeno 2 secondi
questo tasto per chiedere
assistenza in caso d'immobilizzo
del veicolo.
Un messaggio vocale conferma
che la chiamata è inoltrata ** .


Una nuova pressione immediata
di questo tasto annulla la richiesta.
L'annullamento è confermato da un messaggio
vocale.
La spia rossa è accesa fissa : la pila
d'emergenza è da sostituire.

Funzionamento del sistema


All'inserimento del contatto,
la spia verde si accende per
3 secondi, e indica il corretto
funzionamento del sistema.
La spia rossa lampeggia poi si
spegne : il sistema presenta un
malfunzionamento.

** Secondo la copertura geografica di
"Chiamata d'Emergenza Localizzata",
"Chiamata d'Assistenza Localizzata"
e la lingua nazionale ufficiale scelta dal
proprietario del veicolo.
La lista dei Paesi coperti e dei ser vizi
telematici è disponibile presso il punto
vendita o sul sito Internet del proprio Paese.

Per tutti i Paesi tranne Russia, Bielorussia,
Kazakistan.



Per Russia, Bielorussia, Kazakistan.


In entrambi i casi, i ser vizi di chiamata
d'emergenza e di assistenza rischiano di non
funzionare.
Consultare al più presto un riparatore
qualificato.


Geolocalizzazione


È possibile disattivare la geolocalizzazione
premendo simultaneamente i tasti "Chiamata
d'Emergenza Localizzata" e "Chiamata
d'Assistenza Localizzata" poi premere "Chiamata
d'Assistenza Localizzata" per confermare.

Per riattivare la geolocalizzazione, premere
di nuovo simultaneamente i tasti "Chiamata
d'Emergenza Localizzata" e "Chiamata
d'Assistenza Localizzata" poi premere "Chiamata
d'Assistenza Localizzata" per confermare.

La spia rossa è accesa fissa :
il sistema presenta un
malfunzionamento.
La spia rossa lampeggia : la pila d'emergenza
è da sostituire.
