sensor CITROEN C4 CACTUS 2019 Instructieboekjes (in Dutch)

48
Dankzij een sensor die de hoeveelheid licht die
vanaf de achterzijde van de auto op de spiegel
valt meet, gaat de binnenspiegel geleidelijk en
automatisch over van de dag- in de nachtstand.Zodra de achteruitversnelling wordt
ingeschakeld, wordt de spiegel in de
dagstand gezet voor een maximaal zicht
naar achteren.
Ventilatie
Luchttoevoer
De lucht in het interieur, die overigens wordt
gefilterd, wordt van buitenaf toegevoerd via het
luchtrooster onder de voorruit, of is lucht die in
het interieur wordt gerecirculeerd.
Luchtbehandeling
De toegevoerde lucht kan afhankelijk van de
instellingen van de bestuurder via verschillende
routes worden aangevoerd:
-

r
echtstreekse toevoer naar het interieur
(toevoer van buitenlucht),
-
t

oevoer via het verwarmingscircuit,
-

t
oevoer via het circuit van de
airconditioning.
Bedieningsmodule
Dit systeem wordt bediend via het
menu " Airconditioning " in het
touchscreen A .
Luchtverdeling
De toetsen voor de ontwaseming/ontdooiing
van de voorruit en van de achteruitver warming
bevinden zich onder het touchscreen.
1.Uitstroomopeningen voor het ontdooien of
ontwasemen van de voorruit.
2. Uitstroomopeningen voor het ontdooien of
ontwasemen van de zijruiten vóór.
3. Verstelbaar zijventilatierooster (uitsluitend
aan bestuurderszijde).
4. Verstelbare middelste ventilatieroosters.
5. Uitstroomopeningen voetenruimte
voorpassagiers.
6. Uitstroomopeningen voetenruimte
achterpassagiers.
Ergonomie en comfort

49
Gebruiksadviezen voor ventilatie en airconditioning
Neem voor een optimale werking van de
verwarming, ventilatie en airconditioning de
volgende gebruiksadviezen in acht:
F
L
et erop dat voor een gelijkmatige
verdeling van de lucht naar het
interieur de uitstroomopening
onder de voorruit, de verschillende
luchtkanalen, ventilatieroosters en
overige uitstroomopeningen alsmede de
ventilatieopening in de bagageruimte vrij
blijven.
F

D
ek de zonnesensor op het dashboard
niet af; deze wordt gebruikt voor
het regelen van het automatische
airconditioningssysteem.
F

Z
et de airconditioning minstens één tot
twee keer per maand vijf tot tien minuten
aan om het systeem in per fecte staat te
houden.
F

D
e filterelementen regelmatig vervangen.
Wij raden u een gecombineerd
interieur filter aan. Dankzij het
toegevoegde speciale actieve middel
draagt het bij tot een gezuiverde lucht
voor de inzittenden en een schoon
interieur (vermindering van allergische
reacties, stank en vetaanslag).
F

L
aat de airconditioning controleren
volgens de aanbevelingen in het
garantie- en onderhoudsboekje, om het
systeem in per fecte staat te houden. F
G ebruik de airconditioning niet als deze
niet koelt en raadpleeg het CITROËN-
netwerk of een gekwalificeerde
werkplaats.
Bij een zware belasting van de motor
(trekken van een aanhanger op een steile
helling bij een hoge buitentemperatuur)
kan de airconditioning tijdelijk worden
uitgeschakeld voor een optimale trekkracht
van de motor.
Om te voorkomen dat de ruiten beslaan en
de luchtkwaliteit in het interieur achteruit
gaat:
-

r
ijd niet te lang met uitgeschakelde
ventilatie.
-

h
oud de luchtrecirculatie niet langere tijd
ingeschakeld.
Als de binnentemperatuur zeer
hoog is wanneer de auto lang in
de zon heeft gestaan, moet u het
passagierscompartiment kort ventileren.
Zorg er voor dat de aanjagersnelheid
voldoende hoog is ingesteld, zodat de
lucht in het interieur goed ver verst wordt.
Condensvorming door de airconditioning
kan ertoe leiden dat zich een klein plasje
water onder de auto vormt. Dit is een
normaal verschijnsel.
Stop & Star t
De verwarmings- en
airconditioningssystemen werken alleen
als de motor draait.
Schakel tijdelijk de Stop & Start-functie uit
om een comfortabele temperatuur in het
interieur te behouden.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het Stop & Star t -
systeem.
3
Ergonomie en comfort

62
in te schakelen.
Wanneer de verlichting automatisch wordt
uitgeschakeld (uitvoeringen met de stand AUTO),
blijven het mistachterlicht en het dimlicht branden.
F

D
raai de ring naar achteren om het
mistachterlicht uit te schakelen.
Mistlichten vóór en
mistachterlichten
Draai de ring kort:
F é én stand naar voren om de mistlampen
vóór in te schakelen,
F

e
en tweede maal naar voren om de
mistachterlichten in te schakelen.
F

e
enmaal naar achteren om de
mistachterlichten uit te schakelen,
F

n
ogmaals naar achteren om de mistlampen
vóór uit te schakelen.
Als de verlichting automatisch wordt
uitgeschakeld (uitvoeringen met automatische
verlichting) of als het dimlicht handmatig wordt
uitgeschakeld, blijven de mistverlichting en de
parkeerlichten branden.
F

D
raai de ring naar achteren om de
mistverlichting uit te schakelen;
de parkeerlichten worden dan ook
uitgeschakeld. Bij helder of regenachtig weer, zowel
overdag als 's nachts, is het gebruik
van de mistlampen vóór en de
mistachterlichten niet toegestaan. Ze zijn
onder deze omstandigheden namelijk
verblindend voor medeweggebruikers.
Gebruik de mistlampen vóór en de
mistachterlichten uitsluitend bij mist of
sneeuwval.
Onder deze weersomstandigheden dient u
de mistlampen en het dimlicht handmatig
in te schakelen, omdat de lichtsensor
voldoende licht kan waarnemen.
Zet de mistlampen uit zodra ze niet meer
nodig zijn.
De verlichting uitschakelen na het
afzetten van het contact
Als u het contact afzet, worden alle lichten
automatisch uitgeschakeld, behalve als de
automatische "follow me home"-verlichting
is geactiveerd.
Inschakelen van de verlichting na het
afzetten van het contact
Draai om de lichtschakelaar weer te
activeren ter wijl de verlichting uit is, de
ring in de stand 0 en ver volgens in de
stand van uw keuze.
Als het bestuurdersportier wordt geopend,
klinkt er een geluidssignaal om aan te
geven dat de verlichting nog brandt.
De verlichting, met uitzondering van
het parkeerlicht, wordt na maximaal
30
minuten automatisch uitgeschakeld om
het ontladen van de accu te voorkomen.Richtingaanwijzers
(verklikkerlampjes)
F Links: duw de hendel omlaag, voorbij het zware punt.
F

R
echts: duw de hendel omhoog, voorbij het
zware punt.
Verlichting en zicht

63

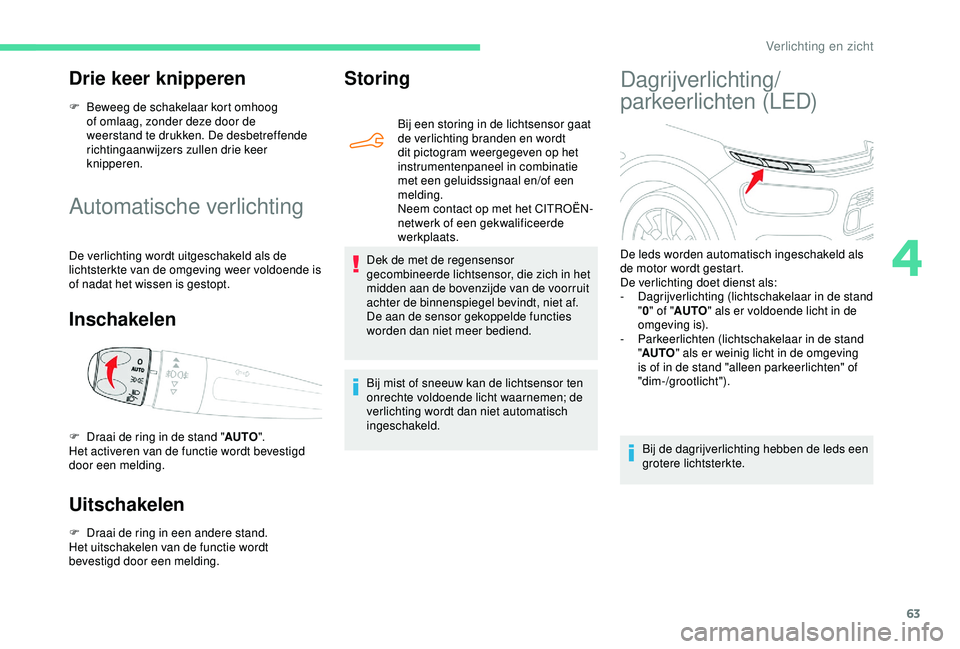

Automatische verlichting
De verlichting wordt uitgeschakeld als de
lichtsterkte van de omgeving weer voldoende is
of nadat het wissen is gestopt.
Inschakelen
Uitschakelen
F Draai de ring in een andere stand.
Het uitschakelen van de functie wordt
bevestigd door een melding.
Storing
Bij een storing in de lichtsensor gaat
de verlichting branden en wordt
dit pictogram weergegeven op het
instrumentenpaneel in combinatie
met een geluidssignaal en/of een
melding.
Neem contact op met het CITROËN-
netwerk of een gekwalificeerde
werkplaats.
Dek de met de regensensor
gecombineerde lichtsensor, die zich in het
midden aan de bovenzijde van de voorruit
achter de binnenspiegel bevindt, niet af.
De aan de sensor gekoppelde functies
worden dan niet meer bediend.
Bij mist of sneeuw kan de lichtsensor ten
onrechte voldoende licht waarnemen; de
verlichting wordt dan niet automatisch
ingeschakeld.
Dagrijverlichting/
parkeerlichten (LED)
Bij de dagrijverlichting hebben de leds een
grotere lichtsterkte.
F
D
raai de ring in de stand "
AUTO".
Het activeren van de functie wordt bevestigd
door een melding.
Drie keer knipperen
F Beweeg de schakelaar kort omhoog of omlaag, zonder deze door de
weerstand te drukken. De desbetreffende
richtingaanwijzers zullen drie keer
knipperen.
De leds worden automatisch ingeschakeld als
de motor wordt gestart.
De verlichting doet dienst als:
-
D

agrijverlichting (lichtschakelaar in de stand
" 0 " of " AUTO " als er voldoende licht in de
omgeving is).
-

P
arkeerlichten (lichtschakelaar in de stand
" AUTO " als er weinig licht in de omgeving
is of in de stand "alleen parkeerlichten" of
"dim-/grootlicht").
4
Verlichting en zicht

68
Automatische ruitenwissers
vóór
De ruitenwissers worden automatisch
ingeschakeld wanneer regen wordt
gedetecteerd (sensor achter de binnenspiegel).
De snelheid van de ruitenwissers wordt
automatisch aangepast aan de hoeveelheid
neerslag.
Inschakelen
Druk de hendel kort naar beneden.
De ruitenwissers maken één slag
om het inschakelen te bevestigen.
Dit lampje op het
instrumentenpaneel gaat aan en er
verschijnt een melding.
Uitschakelen
Duw de hendel nog een keer kort
omlaag of zet de hendel in een
andere stand (Int., 1 of 2).
Dit lampje op het instrumentenpaneel gaat uit
en er verschijnt een melding. Elke keer als het contact meer dan één
minuut is afgezet, moet u de automatische
werking van de ruitenwissers opnieuw
activeren door de hendel omlaag te
duwen.
Storing
In het geval van een storing in de automatische
werking van de ruitenwissers werken deze in
de intervalstand.
Laat uw auto controleren door het CITROËN-
netwerk of door een gekwalificeerde
werkplaats.
Dek de regensensor, die zich
gecombineerd met de lichtsensor aan de
bovenzijde van het midden van de voorruit
achter de binnenspiegel bevindt, niet af.
Schakel de automatische werking van
de ruitenwissers uit als de auto wordt
gewassen in een wasstraat.
Wacht 's winters met het inschakelen
van de automatische ruitenwissers tot de
voorruit volledig ontdooid is.
Verlichting en zicht

78
Airbags
Algemeen
De airbags zijn speciaal ontworpen om de
inzittenden (uitgezonderd de passagier op
de middelste zitplaats achterin) zo goed
mogelijk te beschermen tegen de gevolgen
van een ernstige aanrijding. De airbags
vormen een aanvulling op de werking van de
veiligheidsgordels met spankrachtbegrenzers
(uitgezonderd de veiligheidsgordel van de
middelste zitplaats achterin).
Bij een aanrijding registreren en analyseren de
elektronische schoksensoren de frontale en
zijdelingse krachten waaraan de detectiezones
voor een aanrijding worden blootgesteld:
-
b
ij een ernstige aanrijding gaan de airbags
onmiddellijk af om de inzittenden van de
auto (uitgezonderd de middelste passagier
achter) te helpen beschermen. Direct
na de aanrijding ontsnapt het gas snel
uit de airbags, zodat het zicht niet wordt
belemmerd en de inzittenden de auto
eventueel kunnen verlaten,
-

b
ij een minder ernstige aanrijding of een
aanrijding van achteren en in bepaalde
gevallen waarbij de auto over de kop slaat,
treden de airbags niet in werking. De
veiligheidsgordels helpen u in deze situaties
voldoende te beschermen. De airbags werken alleen als het
contact is ingeschakeld.
De airbags werken slechts één keer.
Als er een tweede aanrijding plaatsvindt
(tijdens hetzelfde of een volgend ongeval),
worden de airbags niet meer opgeblazen.
Detectiezones voor een aanrijding
A.
Impactzone vóór.
B. Impactzone opzij. Het activeren van een airbag gaat gepaard
met wat rook en geluid, als gevolg van de
activering van de pyrotechnische lading
die in het systeem is geïntegreerd.
Deze rook is niet schadelijk, maar kan
irriterend zijn voor personen die hier
gevoelig voor zijn.
De knal die bij het afgaan van een airbag
wordt geproduceerd, kan het gehoor
gedurende een korte periode enigszins
verminderen.
Airbags vóór
De airbags vóór beschermen de bestuurder
en voorpassagier bij een ernstige frontale
aanrijding, om de kans op hoofd- en borstletsel
te verkleinen.
De bestuurdersairbag is ingebouwd in het
stuur wiel en de passagiersairbag in het
dashboard boven het dashboardkastje.
Veiligheid

80
Instructies
Houd u aan de onderstaande
veiligheidsvoorschriften voor een
maximale effectiviteit van de airbags.
Ga normaal en rechtop zitten.
Doe uw veiligheidsgordel om en zorg dat
deze correct is geplaatst.
Zorg dat er zich niets bevindt tussen
de airbag en de inzittenden (kinderen,
huisdieren, objecten...) en bevestig niets in de
buurt van de airbags of in het gebied waar de
airbags afgaan. Dit kan de inzittende bij het
afgaan van de airbag ver wonden.
Verander niets aan de oorspronkelijke
uitvoering van uw auto, voer met name geen
wijzigingen door aan de onderdelen in de
directe nabijheid van de airbags.
Laat na een aanrijding of diefstal van uw auto
de airbagsystemen controleren.
Werkzaamheden aan airbagsystemen
mogen alleen door het CITROËN-netwerk
of een gekwalificeerde werkplaats worden
uitgevoerd.
Zelfs als alle bovenstaande voorschriften
worden nageleefd, blijft de kans bestaan
op letsel of lichte brandwonden aan het
hoofd, de borst of de armen als de airbag
wordt geactiveerd. De airbag wordt namelijk
zeer snel opgeblazen (binnen enkele
milliseconden) en loopt vervolgens even
snel leeg, waarbij de warme gassen via de
daarvoor bestemde openingen naar buiten
stromen.Airbags voor
Houd het stuur wiel niet aan de spaken
vast en laat uw handen niet op het
stuurwielkussen rusten.
Laat aan passagierszijde uw voeten niet op
het dashboard rusten.
Rook niet in de auto. Als de airbag afgaat,
kunnen brandende sigaretten of een pijp
brandwonden of ander letsel veroorzaken.
Ver wijder het stuur wiel nooit, maak geen
gaten in de stuur wielbekleding en sla er niet
op.
Bevestig geen voor werpen of stickers op
het stuur wiel of op het dashboard. Deze
kunnen bij het afgaan van de airbags letsel
veroorzaken.
Schade aan het portier of het uitvoeren van
werkzaamheden (wijzigingen of reparaties)
die niet aan de voorschriften voldoen, kan
ertoe leiden dat deze sensoren niet meer
goed werken – In dat geval werken de
zijairbags mogelijk niet!
Laat werkzaamheden aan de voorportieren
uitsluitend uitvoeren door het CITROËN-
netwerk of door een gekwalificeerde
werkplaats.
Zijairbags
Bedek de stoelen uitsluitend met daar voor
goedgekeurde stoelhoezen, die in combinatie
met actieve zijairbags gebruikt kunnen
worden. Voor informatie over de stoelhoezen
die geschikt zijn voor uw auto kunt u zich
wenden tot het CITROËN-netwerk.
Bevestig nooit iets aan de rugleuning van de
stoelen (kleding...): dit zou bij het afgaan van
de zijairbags kunnen leiden tot verwondingen
aan armen of borstkas.
Ga niet onnodig dicht tegen het portierpaneel
zitten.
De portierpanelen van de voorportieren
bevatten de zijdelingse schoksensoren van
de auto. Windowairbags
Bevestig nooit iets op de hemelbekleding;
dit zou bij het afgaan van de window-airbags
kunnen leiden tot hoofdletsel.
Demonteer nooit de handgrepen van het dak
(indien aanwezig); deze maken deel uit van
de bevestiging van de window-airbags.
Veiligheid

123
Dodehoekbewaking
Dit systeem waarschuwt de bestuurder
wanneer zich een ander voertuig in de dode
hoek van zijn auto bevindt, hetgeen tot een
gevaarlijke situatie kan leiden.
In de buitenspiegel aan de desbetreffende zijde
brandt dan een lampje:
-
d
irect, wanneer u wordt ingehaald,
-

n
a ongeveer een seconde, wanneer u
langzaam een andere auto inhaalt. Het systeem dient als hulp voor de
bestuurder maar kan nooit een ver vanging
zijn voor de spiegels. De bestuurder blijft
te allen tijde verantwoordelijk voor het op
tijd waarnemen wat er zich achter hem
bevindt, het inschatten van de snelheid en
afstand van achteropkomend verkeer en
de beslissing of hij/zij al dan niet veilig van
rijstrook kan wisselen.
Dit systeem is een hulpmiddel voor de
bestuurder die echter te allen tijde zijn
aandacht op het verkeer moet blijven
vestigen.
Inschakelen/uitschakelen
Deze functie kan worden geactiveerd of
gedeactiveerd via het configuratiemenu van
de auto.
F

S
electeer in het menu
Rijverlichting/Auto of
touchscreen het tabblad
" Overige instellingen "
en dan " Beveiliging "
en activeer/deactiveer
" Dodehoekbewaking ".
Sensoren in de voor- en achterbumper
bewaken de dode hoeken.
De status van het systeem blijft na het afzetten
van het contact in het geheugen opgeslagen. Het systeem wordt automatisch
uitgeschakeld als u een aanhanger trekt
met een door het CITROËN-netwerk
gehomologeerde trekhaak.
Werking
Indien een voertuig – een (motor)fiets, een auto
of een vrachtwagen – zich in de dode hoek
van de auto bevindt, zal er een lampje gaan
branden in de linker- of rechterbuitenspiegel
(afhankelijk van de situatie).
Daarbij moet aan de volgende voor waarden
zijn voldaan:
-

d
e voertuigen rijden in dezelfde richting op
aangrenzende rijstroken,
-

d
e snelheid van de auto moet liggen tussen
12 en 140
km/h,
-

u h
aalt een voertuig in waarbij het
snelheidsverschil met het andere voertuig
kleiner is dan 10
km/h,
-

u w
ordt ingehaald door een voertuig waarbij
het snelheidsverschil kleiner is dan 25
km/h,
-
he

t verkeer stroomt vloeiend door,
-
d

e inhaalmanoeuvre duurt langer dan
normaal en het ingehaalde voertuig blijft
zich ophouden in de dode hoek,
-

u r
ijdt in een rechte lijn of in een flauwe
bocht,
-

u
w auto trekt geen aanhanger, caravan of
iets dergelijks.
6
Rijden

124
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats om de systemen te
laten controleren.
Er wordt geen waarschuwingssignaal
afgegeven in de volgende situaties:
-

v

oor stilstaande objecten (geparkeerde
auto's, vangrails, lantaarnpalen, borden...),
-
b

ij tegemoetkomend verkeer,
-

b

ij rijden over bochtige wegen of in zeer
scherpe bochten, -
b
ij het inhalen van of ingehaald worden
door een zeer lang voertuig (vrachtwagen,
autobus enz.) die én in de dode hoek
achter wordt gedetecteerd én zich in het
gezichtsveld van de bestuurder bevindt,
-
b
ij snelle inhaalmanoeuvres,
-
b
ij erg druk verkeer: de voertuigen die voor
en achter worden gedetecteerd, worden
aangezien voor een vrachtwagen of een
stilstaand object.
Storing
Bij slechte weersomstandigheden (zware
regenval, hagel enz.) kan het systeem
tijdelijk minder nauwkeurig werken.
Vooral het rijden op een nat wegdek of het
van een droog wegdek op een nat wegdek
terechtkomen kan tot een vals alarm
leiden (zo kan een wolk waterdruppels in
de dode hoek worden aangezien voor een
vo e r tui g).
Zorg er voor dat de sensoren in de winter
of bij slecht weer niet bedekt zijn met
modder, ijs of sneeuw.
Plak geen stickers of andere zaken op
het gedeelte van de buitenspiegels waar
de lampjes zitten of op de detectiezones
op de voor- en achterbumper, omdat de
dodehoekbewaking dan mogelijk niet
goed werkt.
Wassen met hogedrukspuit
Houd tijdens het wassen van de auto
het uiteinde van de hogedrukspuit op
minimaal 30


centimeter van de sensoren.
In het geval van een storing wordt een melding
weergegeven om u te waarschuwen.
Rijden

125
Parkeerhulp
Deze functie is een parkeerhulpsysteem
voor de bestuurder die desondanks altijd
zijn aandacht op het verkeer moet blijven
vestigen.
De bestuurder moet alert blijven en
zo nodig de controle over de auto
overnemen.
Hij/zij moet zich altijd bewust zijn van
de omgeving voorafgaand aan het
manoeuvreren.
Gedurende de hele manoeuvre moet de
bestuurder er zeker van zijn dat de ruimte
vrij blijft.
Parkeerhulp achter
De functie wordt geactiveerd zodra de
achteruitversnelling wordt ingeschakeld.
Dit wordt bevestigd door een geluidssignaal.
Zodra de achteruitversnelling wordt
uitgeschakeld, is de functie niet meer actief.
Geluidsassistent
De functie signaleert de aanwezigheid van
obstakels binnen de detectiezone van de
sensor en het pad van het voertuig dat bepaald
wordt door de richting van het stuur wiel.
In het weergegeven voorbeeld worden
alleen de obstakels gesignaleerd door de
geluidsassistent die zich in de schaduwzone
bevinden.De informatie over de nabijheid van obstakels
wordt gegeven door een onderbroken
geluidssignaal, waarbij de frequentie van het
geluidssignaal toeneemt naarmate het voertuig
het obstakel nadert.
Zodra de afstand tussen de auto en het
obstakel kleiner wordt dan dertig centimeter,
klinkt het geluidssignaal ononderbroken.
Het geluid van de luidspreker (rechts of links)
geeft aan, aan welke kant het obstakel zich
bevindt.
Het geluidssignaal afstellen
Grafische weergave
Deze functie waarschuwt met behulp van
sensoren in de bumper voor obstakels in
de nabijheid van de auto (bijv. voetgangers,
auto's, bomen, slagbomen, enz.) die binnen het
detectiebereik vallen. In uitvoeringen uitgerust met
CITROËN Connect Radio,
wordt door het indrukken
van deze knop het venster
Volumeafstelling geluidssignaal
geopend.
6
Rijden
