Page 431 of 456
9
3
Mukavuus
Tämä järjestelmä pitää muistissa kuljettajan
istuimensäädöt. Voit tallentaa muistiin
ja palauttaa korkeintaan kaksi asentoa
painikkeilla, jotka sijaitsevat kuljettajan istuimen
sivulla.

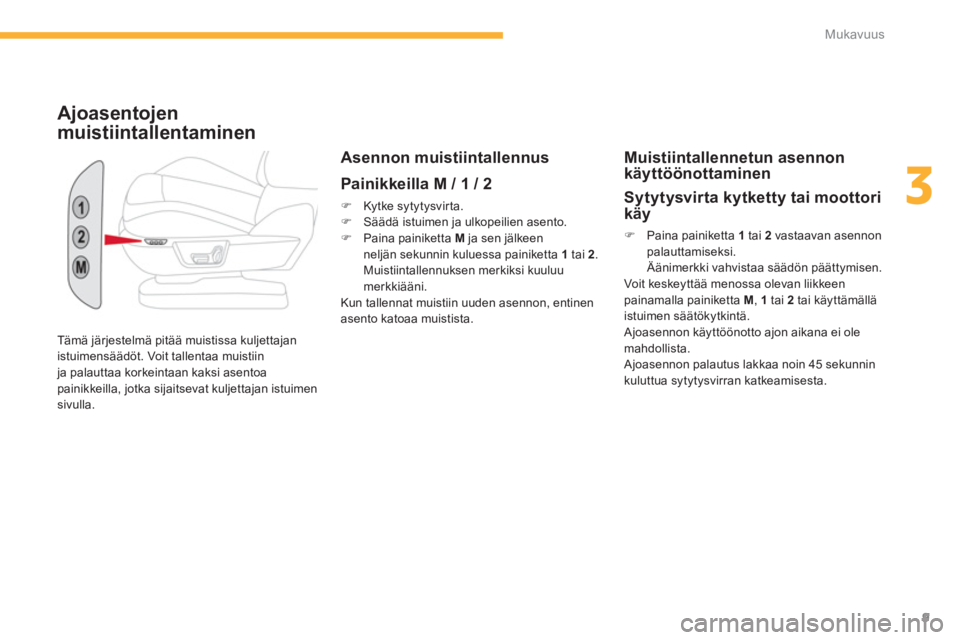

Ajoasentojen
muistiintallentaminen
Asennon muistiintallennus
Painikkeilla M / 1 / 2
)
Kytke sytytysvirta.
)
Säädä istuimen ja ulkopeilien asento.
)
Paina painiketta M
ja sen jälkeen
neljän sekunnin kuluessa painiketta 1
tai 2
.
Muistiintallennuksen merkiksi kuuluu
merkkiääni.
Kun tallennat muistiin uuden asennon, entinen
asento katoaa muistista.
Muistiintallennetun asennon
käyttöönottaminen
Sytytysvirta kytketty tai moottori
käy
)
Paina painiketta 1
tai 2
vastaavan asennon
palauttamiseksi.
Äänimerkki vahvistaa säädön päättymisen.
Voit keskeyttää menossa olevan liikkeen
painamalla painiketta M
, 1
tai 2
tai käyttämällä
istuimen säätökytkintä.
Ajoasennon käyttöönotto ajon aikana ei ole
mahdollista.
Ajoasennon palautus lakkaa noin 45 sekunnin
kuluttua sytytysvirran katkeamisesta.
Page 432 of 456
10
Mukavuus

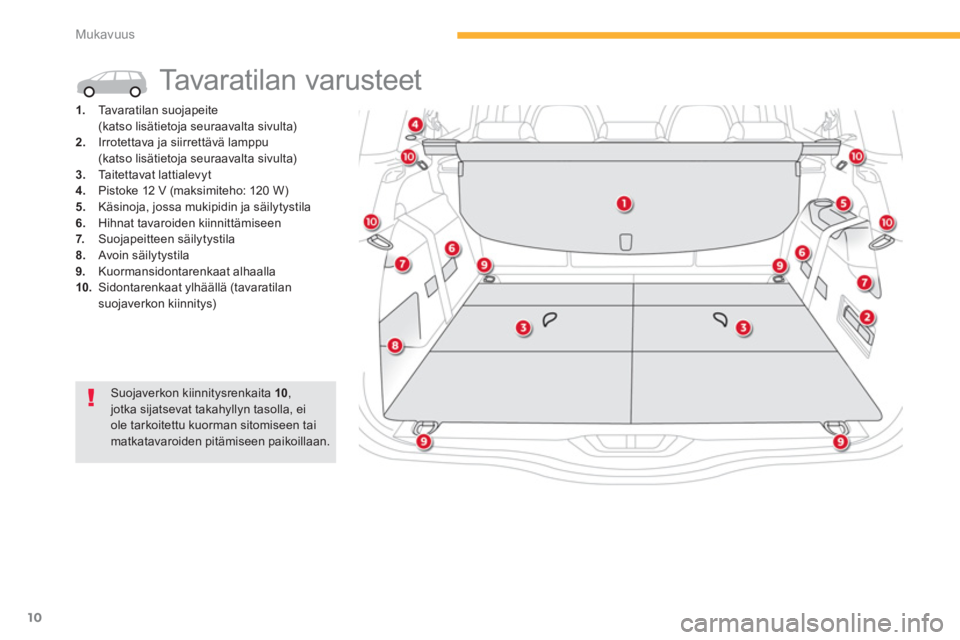

Tavaratilan varusteet
1.
Tavaratilan suojapeite
(katso lisätietoja seuraavalta sivulta)
2.
Irrotettava ja siirrettävä lamppu
(katso lisätietoja seuraavalta sivulta)
3.
Taitettavat lattialevyt
4.
Pistoke 12 V (maksimiteho: 120 W)
5.
Käsinoja, jossa mukipidin ja säilytystila
6.
Hihnat tavaroiden kiinnittämiseen
7.
Suojapeitteen säilytystila
8.
Avoin säilytystila
9.
Kuormansidontarenkaat alhaalla
10.
Sidontarenkaat ylhäällä (tavaratilan
suojaverkon kiinnitys)
Suojaverkon kiinnitysrenkaita 10
,
jotka sijatsevat takahyllyn tasolla, ei
ole tarkoitettu kuorman sitomiseen tai
matkatavaroiden pitämiseen paikoillaan.
Page 433 of 456
11
4
Ajaminen

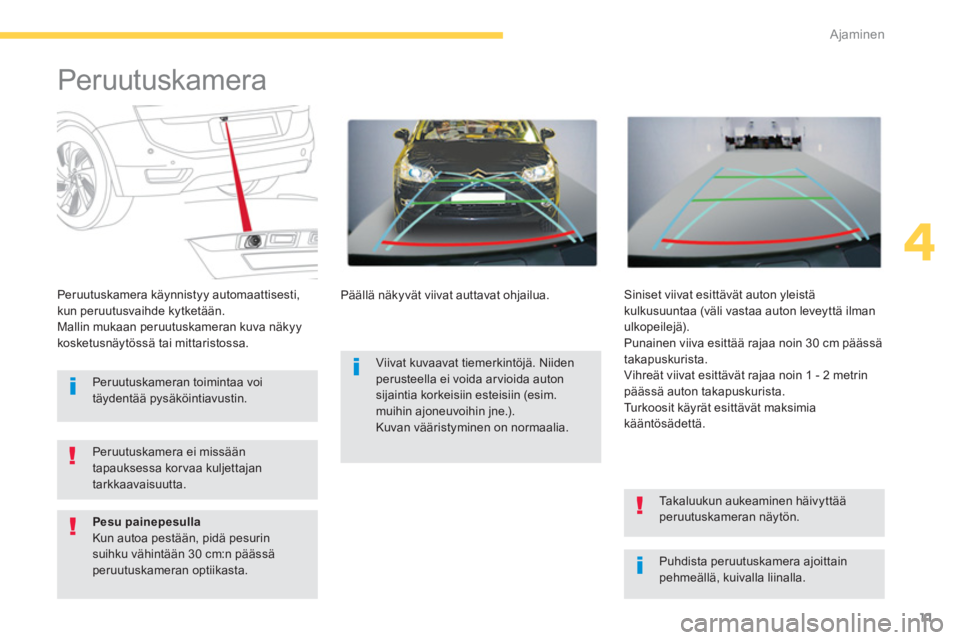

Peruutuskamera
Puhdista peruutuskamera ajoittain
pehmeällä, kuivalla liinalla.
Peruutuskamera käynnistyy automaattisesti,
kun peruutusvaihde kytketään.
Mallin mukaan peruutuskameran kuva näkyy
kosketusnäytössä tai mittaristossa.
Siniset viivat esittävät auton yleistä
kulkusuuntaa (väli vastaa auton leveyttä ilman
ulkopeilejä).
Punainen viiva esittää rajaa noin 30 cm päässä
takapuskurista.
Vihreät viivat esittävät rajaa noin 1 - 2 metrin
päässä auton takapuskurista.
Turkoosit käyrät esittävät maksimia
kääntösädettä.
Peruutuskamera ei missään
tapauksessa korvaa kuljettajan
tarkkaavaisuutta.
Takaluukun aukeaminen häivyttää
peruutuskameran näytön.
Peruutuskameran toimintaa voi
täydentää pysäköintiavustin.
Pesu painepesulla
Kun autoa pestään, pidä pesurin
suihku vähintään 30 cm:n päässä
peruutuskameran optiikasta. Viivat kuvaavat tiemerkintöjä. Niiden
perusteella ei voida ar vioida auton
sijaintia korkeisiin esteisiin (esim.
muihin ajoneuvoihin jne.).
Kuvan vääristyminen on normaalia.
Päällä näkyvät viivat auttavat ohjailua.
Page 434 of 456
12
Näkyvyys

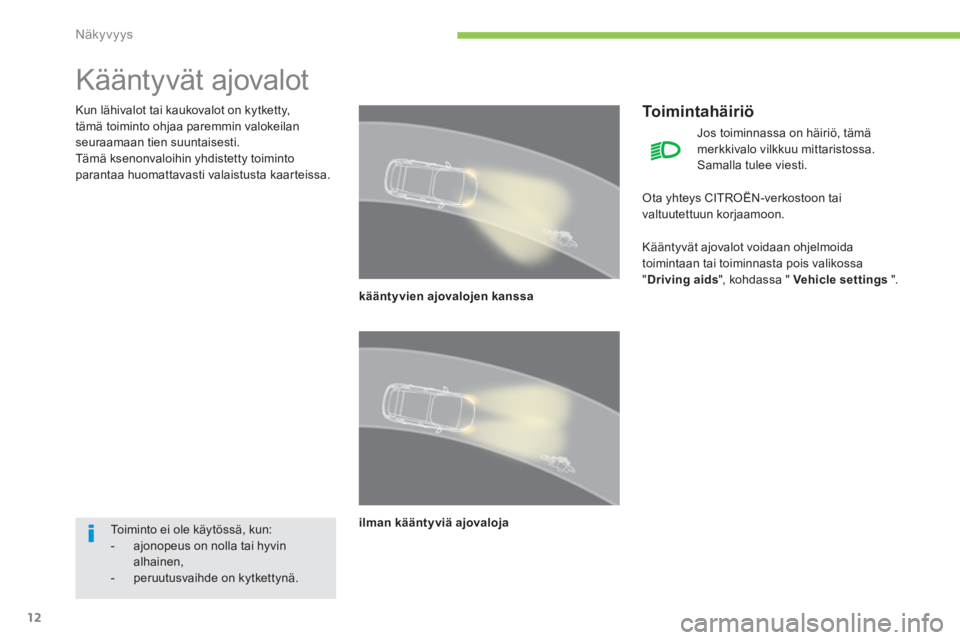

Kääntyvät ajovalot
Kun lähivalot tai kaukovalot on kytketty,
tämä toiminto ohjaa paremmin valokeilan
seuraamaan tien suuntaisesti.
Tämä ksenonvaloihin yhdistetty toiminto
parantaa huomattavasti valaistusta kaarteissa.
kääntyvien ajovalojen kanssa
ilman kääntyviä ajovaloja
Toimintahäiriö
Toiminto ei ole käytössä, kun:
- ajonopeus on nolla tai hyvin
alhainen,
- peruutusvaihde on kytkettynä.
Jos toiminnassa on häiriö, tämä
merkkivalo vilkkuu mittaristossa.
Samalla tulee viesti.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Kääntyvät ajovalot voidaan ohjelmoida
toimintaan tai toiminnasta pois valikossa
" Driving aids
", kohdassa " Vehicle settings
".
Page 435 of 456
13
8
Ta r k i s t u k s e t

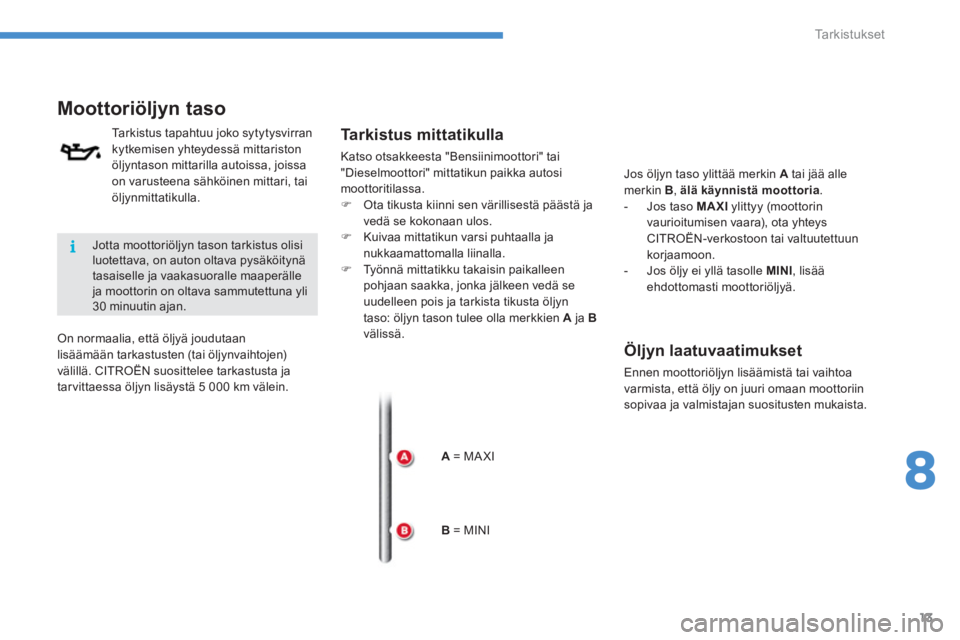

Moottoriöljyn taso
Tarkistus tapahtuu joko sytytysvirran
kytkemisen yhteydessä mittariston
öljyntason mittarilla autoissa, joissa
on varusteena sähköinen mittari, tai
öljynmittatikulla.
Tarkistus mittatikulla
Katso otsakkeesta "Bensiinimoottori" tai
"Dieselmoottori" mittatikun paikka autosi
moottoritilassa.
)
Ota tikusta kiinni sen värillisestä päästä ja
vedä se kokonaan ulos.
)
Kuivaa mittatikun varsi puhtaalla ja
nukkaamattomalla liinalla.
)
Työnnä mittatikku takaisin paikalleen
pohjaan saakka, jonka jälkeen vedä se
uudelleen pois ja tarkista tikusta öljyn
taso: öljyn tason tulee olla merkkien A
ja B
välissä.
A
= MA XI
Jos öljyn taso ylittää merkin A
tai jää alle
merkin B
, älä käynnistä moottoria
.
- Jos taso MAXI
ylittyy (moottorin
vaurioitumisen vaara), ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
- Jos öljy ei yllä tasolle MINI
, lisää
ehdottomasti moottoriöljyä.
On normaalia, että öljyä joudutaan
lisäämään tarkastusten (tai öljynvaihtojen)
välillä. CITROËN suosittelee tarkastusta ja
tar vittaessa öljyn lisäystä 5 000 km välein.
B
= MINI
Öljyn laatuvaatimukset
Ennen moottoriöljyn lisäämistä tai vaihtoa
varmista, että öljy on juuri omaan moottoriin
sopivaa ja valmistajan suositusten mukaista.
Jotta moottoriöljyn tason tarkistus olisi
luotettava, on auton oltava pysäköitynä
tasaiselle ja vaakasuoralle maaperälle
ja moottorin on oltava sammutettuna yli
30 minuutin ajan.
Page 436 of 456
14Ta r k i s t u k s e t
Moottoriöljyn lisääminen
Katso kohdasta "Bensiinimoottori" tai
"Dieselmoottori" moottoriöljyn täyttöaukon
paikka autosi moottoritilassa.
)
Kierrä säiliön tulppa auki, niin saat esiin
öljyntäyttöaukon.
)
Kaada öljyä pienissä määrissä, vältä öljyn
roiskumista moottorin osiin (tulipalon
vaara).
)
Odota muutama minuutti ennen kuin
tarkistat öljyn tason mittatikulla.
)
Lisää öljyä tar vittaessa.
)
Kierrä öljytason tarkistuksen jälkeen
öljysäiliön tulppa huolellisesti kiinni ja laita
mittatikku paikalleen.
Öljyn lisäämisen jälkeen sytytysvirran
kytkemisen yhteydessä mittariston öljyntason
mittarilla tehty tarkistus antaa tuloksen vasta,
kun täytöstä on kulunut 30 minuuttia.
Öljynvaihto
Katso vaihtoväli takuu- ja huoltokirjasta.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, moottoriöljyyn ei saa
koskaan lisätä mitään lisäaineita.
Page 437 of 456
22
Ta r k i s t u k s e t
Moottoriöljyn taso
Tarkistus tapahtuu joko sytytysvirran
kytkemisen yhteydessä mittariston
öljyntason mittarilla autoissa, joissa
on varusteena sähköinen mittari, tai
öljynmittatikulla.
Tarkistus mittatikulla
Katso otsakkeesta "Bensiinimoottori" tai
"Dieselmoottori" mittatikun paikka autosi
moottoritilassa.
)
Ota tikusta kiinni sen värillisestä päästä ja
vedä se kokonaan ulos.
)
Kuivaa mittatikun varsi puhtaalla ja
nukkaamattomalla liinalla.
)
Työnnä mittatikku takaisin paikalleen
pohjaan saakka, jonka jälkeen vedä se
uudelleen pois ja tarkista tikusta öljyn
taso: öljyn tason tulee olla merkkien A
ja B
välissä.
A
= MA XI
Jos öljyn taso ylittää merkin A
tai jää alle
merkin B
, älä käynnistä moottoria
.
- Jos taso MAXI
ylittyy (moottorin
vaurioitumisen vaara), ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
- Jos öljy ei yllä tasolle MINI
, lisää
ehdottomasti moottoriöljyä.
On normaalia, että öljyä joudutaan
lisäämään tarkastusten (tai öljynvaihtojen)
välillä. CITROËN suosittelee tarkastusta ja
tar vittaessa öljyn lisäystä 5 000 km välein.
B
= MINI
Öljyn laatuvaatimukset
Ennen moottoriöljyn lisäämistä tai vaihtoa
varmista, että öljy on juuri omaan moottoriin
sopivaa ja valmistajan suositusten mukaista.
Jotta moottoriöljyn tason tarkistus olisi
luotettava, on auton oltava pysäköitynä
tasaiselle ja vaakasuoralle maaperälle
ja moottorin on oltava sammutettuna yli
30 minuutin ajan.
Page 438 of 456
23
8
Ta r k i s t u k s e t
Moottoriöljyn lisääminen
Katso kohdasta "Bensiinimoottori" tai
"Dieselmoottori" moottoriöljyn täyttöaukon
paikka autosi moottoritilassa.
)
Kierrä säiliön tulppa auki, niin saat esiin
öljyntäyttöaukon.
)
Kaada öljyä pienissä määrissä, vältä öljyn
roiskumista moottorin osiin (tulipalon
vaara).
)
Odota muutama minuutti ennen kuin
tarkistat öljyn tason mittatikulla.
)
Lisää öljyä tar vittaessa.
)
Kierrä öljytason tarkistuksen jälkeen
öljysäiliön tulppa huolellisesti kiinni ja laita
mittatikku paikalleen.
Öljyn lisäämisen jälkeen sytytysvirran
kytkemisen yhteydessä mittariston öljyntason
mittarilla tehty tarkistus antaa tuloksen vasta,
kun täytöstä on kulunut 30 minuuttia.
Öljynvaihto
Katso vaihtoväli takuu- ja huoltokirjasta.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, älä koskaan lisää
moottoriöljyyn mitään lisäaineita.
Page 439 of 456
4
Käytännön tietoja
AdBlue® -lisäaine ja SCR -järjestelmä
Blue HDi dieselmoottoreille
Ympäristön suojelemiseksi ja uuden
Euro 6 standardin noudattamiseksi,
dieselmoottoreiden suorituskyvyn ja
polttonesteen kulutuksen taloudellisuuden
säilyttäen, CITROËN on päättänyt
varustaa autonsa pakokaasujen
jälkikäsittelyjärjestelmällä, jossa yhdistyvät
SCR (Selective Catalytic Reduction) ja
hiukkassuodatin (FAP).
SCR-järjestelmä
Ureaa sisältävän AdBlue ®
-aineen avulla
katalysaattori pelkistää typen oksidit (NOx)
jopa 85 %:sti typeksi ja vedeksi, jotka ovat
ter veydelle ja ympäristölle vaarattomia.
AdBlue
®
-lisäaineella on oma säiliö, joka
sijaitsee tavaratilan alla, auton takaosassa.
Säiliön tilavuus on 17 litraa, jolla voidaan
ajaa noin 20 000 km ennen kuin varoituslaite
kytkeytyy. Varoituslaite antaa varoituksen heti,
kun säiliössä olevalla nestemäärällä voidaan
ajaa vielä 2 400 km.
Aina kun auto viedään huollettavaksi
CITROËN-verkoston huoltopisteeseen tai
valtuutettuun korjaamoon, AdBlue
® -säiliö
täytetään täyteen, mikä takaa SCR-
järjestelmän moitteettoman toiminnan.
Jos kahden huoltovälin arvioitu kilometrimäärä
ylittää 20 000 km kynnysrajan, suosittelemme
täyttämään säiliön verkostoon kuuluvassa
korjaamossa.
Kun AdBlue
®
-säiliö on tyhjä,
sääntömääräinen laite estää moottorin
käynnistämisen.
Kun SCR-järjestelmässä
on toimintahäiriö, autosi
pakokaasupäästötaso ei täytä Euro 6
standardin vaatimuksia: autosi
saastuttaa.
Kun SCR-järjestelmän toimintahäiriö
on varmistunut, mene niin pian kuin
mahdollista CITROËN-verkostoon
kuuluvaan korjaamoon tai valtuutettuun
korjaamoon: 1 100 km ajon jälkeen,
varolaite kytkeytyy ja estää moottorin
käynnistämisen.
Page 440 of 456
5
7
Käytännön tietoja
Ajettavissa olevan matkan osoittimet
Kun sytytysvirta kytketään, mittari näyttää
ar vioidun matkan, joka voidaan vielä ajaa
ennen kuin moottorin käynnistys estetään
automaattisesti. Näin tapahtuu heti, kun
AdBlue
® -säiliön nestetaso laskee määrätyn
arvon alle tai SCR-järjestelmässä havaitaan
toimintahäiriö.
Kun toimintahäiriö ja AdBlue
®
-nesteen
alhainen taso havaitaan samaan aikaan, lyhyin
ajettavissa oleva matka tulee näyttöön.
Moottori ei käynnisty AdBlue ®
-aineen puuttumisen johdosta
Sääntömääräinen moottorin
käynnistämisen ehkäisylaite kytkeytyy
automaattisesti heti, kun AdBlue
® -säiliö
on tyhjentynyt.
Ajettavissa oleva ajomatka yli 2 400 km
Kun virta kytkeytyy, mittaristoon ei tule näkyviin
automaattisesti mitään ajettavissa olevaa
matkaa koskevaa tietoa.
Painallus painikkeesta tuo hetkellisesti näkyviin
ajettavissa olevan ajomatkan.
Jos se on yli 5 000 km, tarkkaa lukemaa ei
täsmennetä.
