CITROEN C4 PICASSO 2016 InstruksjonsbØker (in Norwegian)

189
C4-Picasso-II_no_Chap04_conduite_ed01-2016

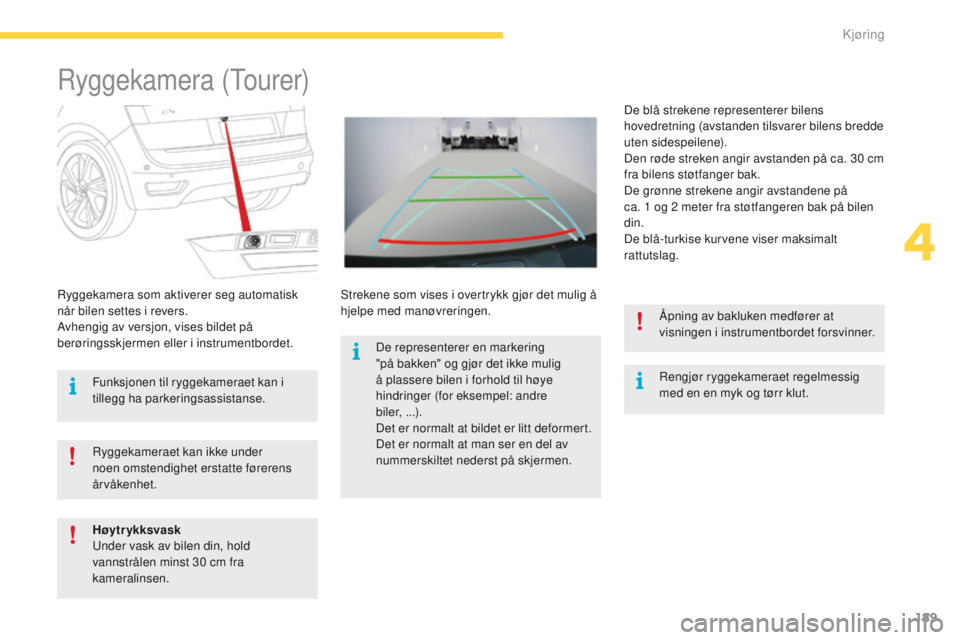

Ryggekamera (Tourer)
Rengjør ryggekameraet regelmessig
med en en myk og tørr klut.
Ryggekamera som aktiverer seg automatisk
når bilen settes i revers.
Avhengig av versjon, vises bildet på
berøringsskjermen eller i instrumentbordet.
Strekene som vises i overtrykk gjør det mulig å
hjelpe med manøvreringen.De blå strekene representerer bilens
hovedretning (avstanden tilsvarer bilens bredde
uten sidespeilene).
Den røde streken angir avstanden på ca. 30 cm
fra bilens støtfanger bak.
De grønne strekene angir avstandene på
ca. 1 og 2 meter fra støtfangeren bak på bilen
din.
De blå-turkise kurvene viser maksimalt
rattutslag.
Ryggekameraet kan ikke under
noen omstendighet erstatte førerens
årvåkenhet. Åpning av bakluken medfører at
visningen i instrumentbordet forsvinner.
Funksjonen til ryggekameraet kan i
tillegg ha parkeringsassistanse.
Høytr ykksvask
Under vask av bilen din, hold
vannstrålen minst 30 cm fra
kameralinsen. De representerer en markering
"på bakken" og gjør det ikke mulig
å plassere bilen i forhold til høye
hindringer (for eksempel: andre
biler,


...).
Det er normalt at bildet er litt deformert.
Det er normalt at man ser en del av
nummerskiltet nederst på skjermen.
4
Kjøring

190
C4-Picasso-II_no_Chap04_conduite_ed01-2016

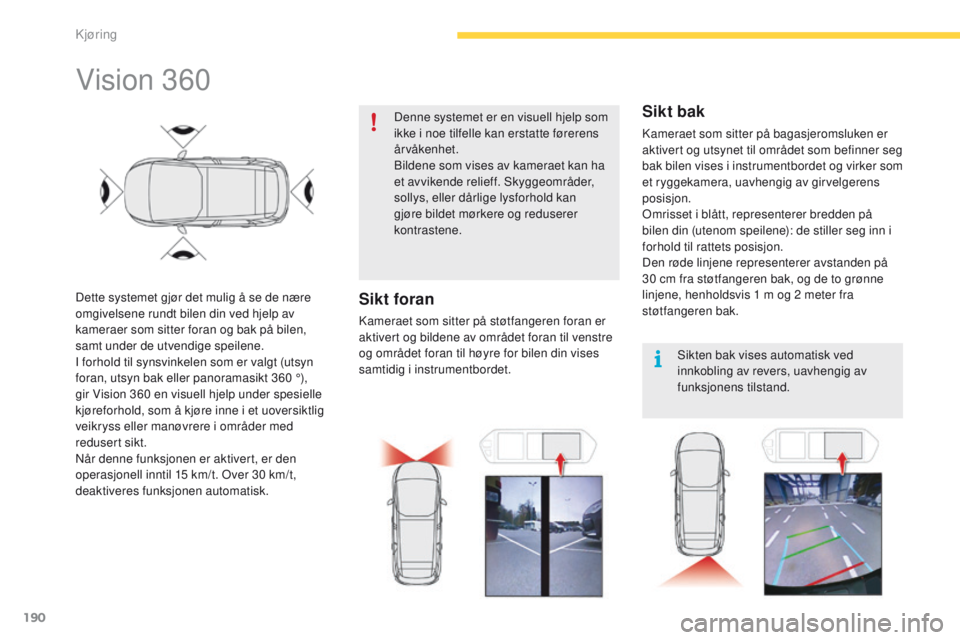

Vision 360
Dette systemet gjør det mulig å se de nære
omgivelsene rundt bilen din ved hjelp av
kameraer som sitter foran og bak på bilen,
samt under de utvendige speilene.
I forhold til synsvinkelen som er valgt (utsyn
foran, utsyn bak eller panoramasikt 360 °),
gir Vision 360 en visuell hjelp under spesielle
kjøreforhold, som å kjøre inne i et uoversiktlig
veikryss eller manøvrere i områder med
redusert sikt.
Når denne funksjonen er aktivert, er den
operasjonell inntil 15 km/t. Over 30 km/t,
deaktiveres funksjonen automatisk.Denne systemet er en visuell hjelp som
ikke i noe tilfelle kan erstatte førerens
årvåkenhet.
Bildene som vises av kameraet kan ha
et avvikende relieff. Skyggeområder,
sollys, eller dårlige lysforhold kan
gjøre bildet mørkere og reduserer
kontrastene.Sikt foran
Kameraet som sitter på støtfangeren foran er
aktivert og bildene av området foran til venstre
og området foran til høyre for bilen din vises
samtidig i instrumentbordet.
Sikt bak
Kameraet som sitter på bagasjeromsluken er
aktivert og utsynet til området som befinner seg
bak bilen vises i instrumentbordet og virker som
et ryggekamera, uavhengig av girvelgerens
posisjon.
Omrisset i blått, representerer bredden på
bilen din (utenom speilene): de stiller seg inn i
forhold til rattets posisjon.
Den røde linjene representerer avstanden på
30 cm fra støtfangeren bak, og de to grønne
linjene, henholdsvis 1 m og 2 meter fra
støtfangeren bak.
Sikten bak vises automatisk ved
innkobling av revers, uavhengig av
funksjonens tilstand.
Kjøring

191
C4-Picasso-II_no_Chap04_conduite_ed01-2016
Funksjonsmåte
Aktivering av funksjonen
Med motoren i gang:
F I m enyen Kjøring , velg arkfanen
" Kjøreassistanse ", og deretter
" Ryggekamera med vidvinkel ".
Når menyen vises, velg en av de tre
mulighetene:
Deaktivering av funksjonen
F Akselerer for å overskride 30 km/t.
eller
F

I m
enyen Kjøring , velg arkfanen
" Kjøreassistanse ", og deretter
" Ryggekamera med vidvinkel ".
F

V
elg "Camera Off".Kontroller regelmessig at linsene til
kameraet er rene.
Høytr ykksvask
Under vask av bilen din, hold
vannstrålen minst 30 cm vekk fra
kameraene.
"Kamera foran".
" K amera 3 6 0 ° ".
"Kamera bak".
Valgt utsyn vises i instrumentbordet.

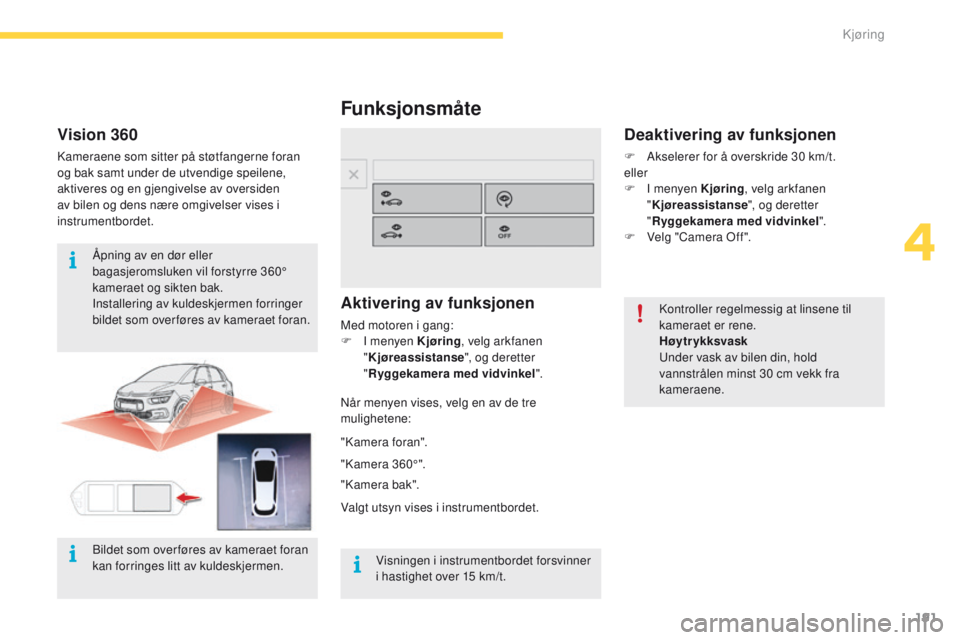

Vision 360
Kameraene som sitter på støtfangerne foran
og bak samt under de utvendige speilene,
aktiveres og en gjengivelse av oversiden
av bilen og dens nære omgivelser vises i
instrumentbordet. Åpning av en dør eller
bagasjeromsluken vil forstyrre 360°
kameraet og sikten bak.
Installering av kuldeskjermen forringer
bildet som over føres av kameraet foran.
Visningen i instrumentbordet forsvinner
i hastighet over 15 km/t.
Bildet som over føres av kameraet foran
kan forringes litt av kuldeskjermen.
4
Kjøring

192
C4-Picasso-II_no_Chap04_conduite_ed01-2016
Park Assist
Dette systemet gir en aktiv
parkeringsassistanse. Det detekterer en ledig
parkeringsplass, og tar deretter over styringen
for å parkere bilen på denne plassen.
Systemet tar seg av styringen mens føreren tar
seg av akselereringen, bremsingen, girskifte og
clutchen (manuell girkasse). Under fasene der
bilen starter parkeringsmanøverene og når den
kjører ut av parkeringsplassen, gir systemet
føreren informasjon, både visuelt og med lyd,
for at manøveren skal kunne skje så trygt som
mulig. Det kan være nødvendig med flere
manøvreringer både fremover og i revers.Under manøvreringsfasene foretar
rattet raske rotasjoner. Hold ikke på
rattet, plasser ikke hendene på rattets
eiker, og pass på at vide klær, smykker,
skjer f eller veske ikke blir dratt med
rattet, da det kan forårsake skader.
Når Park Assist er aktivert, vil ikke
Stop
& Start-systemet kunne gå over i
STOP-modus. Dersom bilen er i STOP-
modus og Park Assist blir aktivert, vil
motoren starte opp igjen.
Systemet Park Assistkan ikke i noe
tilfellet erstatte førerens årvåkenhet.
Føreren må ha kontroll over bilen sin,
ved å sørge for at ingen eller ingenting
er i veien rundt bilen under hele
manøveren.
Det kan hende at sensorene ikke
detekterer små gjenstander som
befinner seg i bilens dødvinkler.
Føreren kan på et hvilket som helst tidspunkt
overta hele styringen ved å gripe tak i rattet. Systemet Park Assistt er en assistanse under
følgende manøvreringer:
A.


Lukeparkering.
B.
Ut

kjøring fra lukeparkering.
C.
P

arkering på oppmerkede plasser.Park Assist sørger for assistanse under
maksimum 4 parkeringsforsøk etter
hverandre. Funksjonen deaktiveres
etter disse 4 forsøkene. Hvis du mener
at bilen din ikke står riktig, må du
ta kontroll over rattet for å avslutte
manøveren.
Funksjonen Park Assist virker ikke når
motoren er stanset.
Kjøring

193
C4-Picasso-II_no_Chap04_conduite_ed01-2016

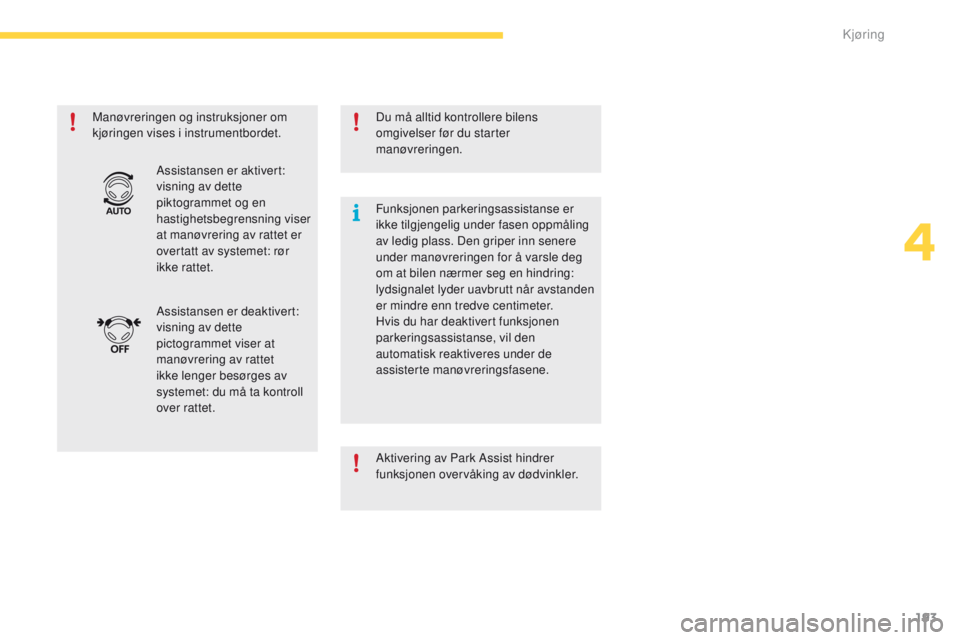

Manøvreringen og instruksjoner om
kjøringen vises i instrumentbordet.Du må alltid kontrollere bilens
omgivelser før du starter
manøvreringen.
Assistansen er deaktivert:
visning av dette
pictogrammet viser at
manøvrering av rattet
ikke lenger besørges av
systemet: du må ta kontroll
over rattet. Assistansen er aktivert:
visning av dette
piktogrammet og en
hastighetsbegrensning viser
at manøvrering av rattet er
overtatt av systemet: rør
ikke rattet. Funksjonen parkeringsassistanse er
ikke tilgjengelig under fasen oppmåling
av ledig plass. Den griper inn senere
under manøvreringen for å varsle deg
om at bilen nærmer seg en hindring:
lydsignalet lyder uavbrutt når avstanden
er mindre enn tredve centimeter.
Hvis du har deaktivert funksjonen
parkeringsassistanse, vil den
automatisk reaktiveres under de
assisterte manøvreringsfasene.
Aktivering av Park Assist hindrer
funksjonen overvåking av dødvinkler.
4
Kjøring

194
C4-Picasso-II_no_Chap04_conduite_ed01-2016

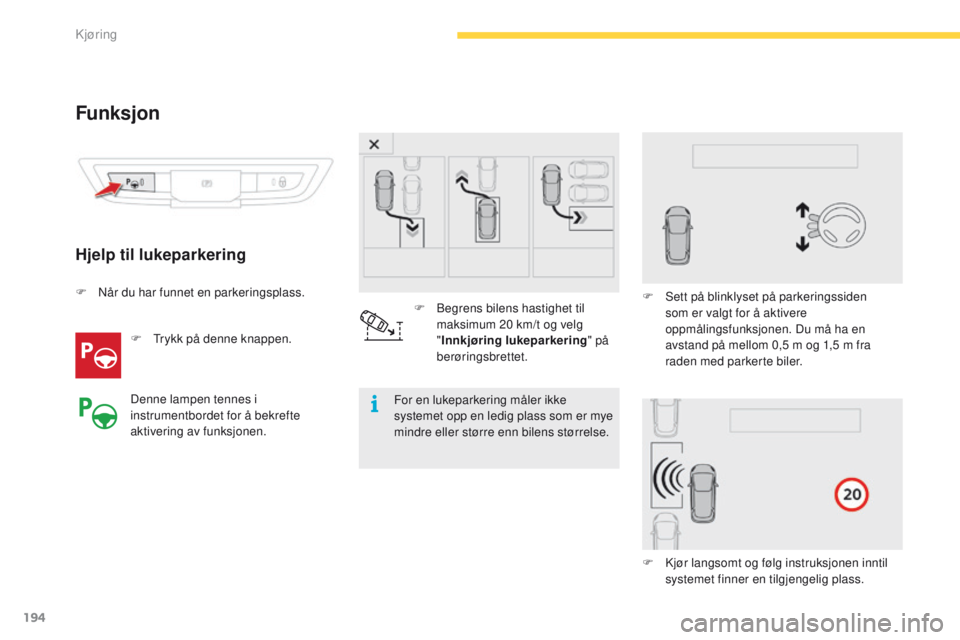

Funksjon
Hjelp til lukeparkering
F Trykk på denne knappen.For en lukeparkering måler ikke
systemet opp en ledig plass som er mye
mindre eller større enn bilens størrelse.
Denne lampen tennes i
instrumentbordet for å bekrefte
aktivering av funksjonen. F

B
egrens bilens hastighet til
maksimum 20 km/t og velg
" Innkjøring lukeparkering " på
berøringsbrettet. F

S
ett på blinklyset på parkeringssiden
som er valgt for å aktivere
oppmålingsfunksjonen. Du må ha en
avstand på mellom 0,5 m og 1,5 m fra
raden med parkerte biler.
F

K
jør langsomt og følg instruksjonen inntil
systemet finner en tilgjengelig plass.
F

N

år du har funnet en parkeringsplass.
Kjøring

195
C4-Picasso-II_no_Chap04_conduite_ed01-2016

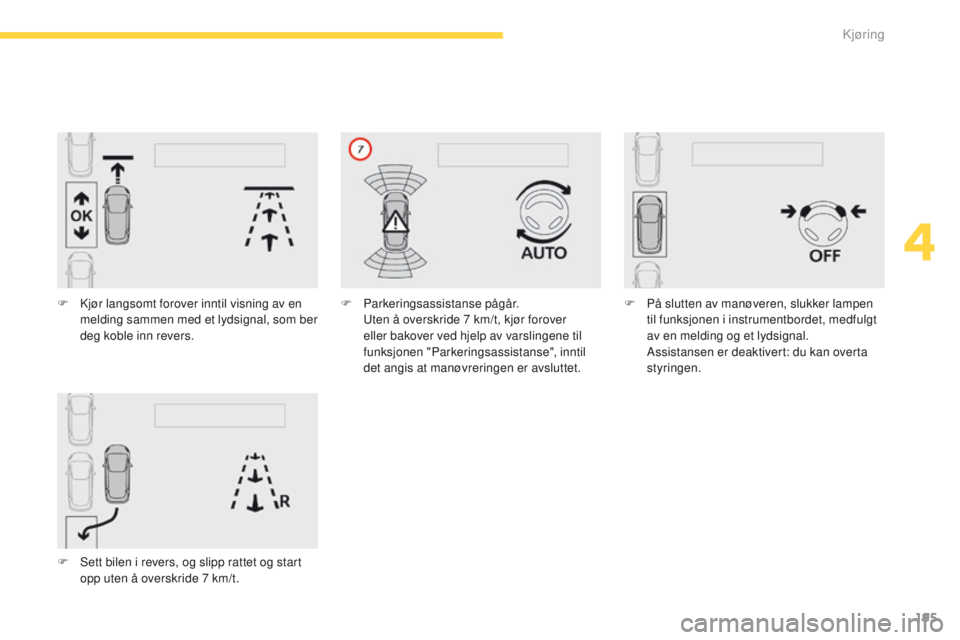

F Kjør langsomt forover inntil visning av en melding sammen med et lydsignal, som ber
deg koble inn revers.
F

S
ett bilen i revers, og slipp rattet og start
opp uten å overskride 7 km/t. F
P arkeringsassistanse pågår. U
ten å overskride 7 km/t, kjør forover
eller bakover ved hjelp av varslingene til
funksjonen "Parkeringsassistanse", inntil
det angis at manøvreringen er avsluttet. F
P å slutten av manøveren, slukker lampen
til funksjonen i instrumentbordet, medfulgt
av en melding og et lydsignal.
A

ssistansen er deaktivert: du kan overta
styringen.
4
Kjøring

196
C4-Picasso-II_no_Chap04_conduite_ed01-2016

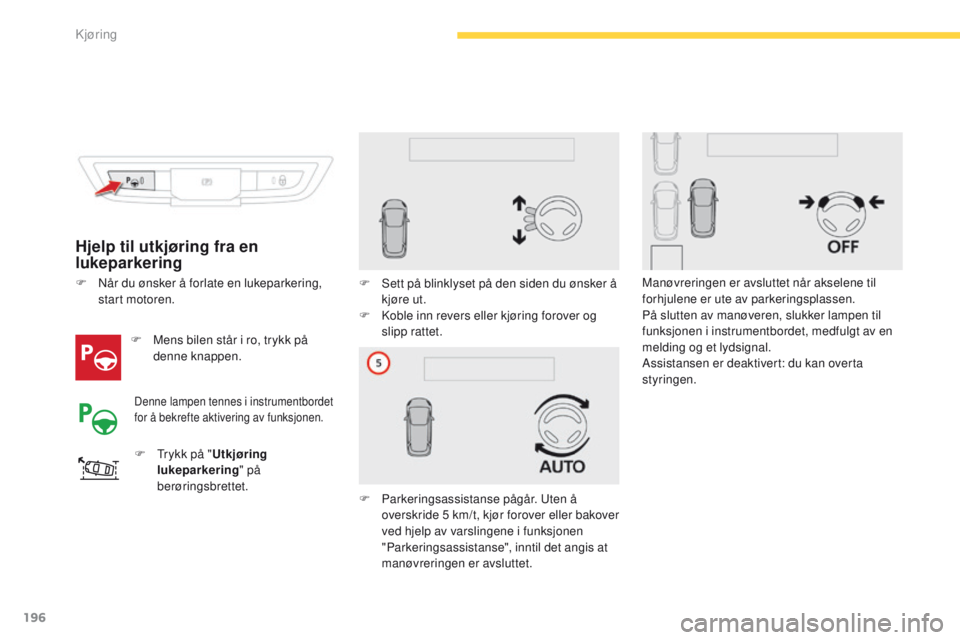

Hjelp til utkjøring fra en
lukeparkering
F Mens bilen står i ro, trykk på denne knappen.
F

T
rykk på " Utkjøring
lukeparkering " på
berøringsbrettet. F

S
ett på blinklyset på den siden du ønsker å
kjøre ut.
F
K
oble inn revers eller kjøring forover og
slipp rattet.
F
P
arkeringsassistanse pågår. Uten å
overskride 5 km/t, kjør forover eller bakover
ved hjelp av varslingene i funksjonen
"Parkeringsassistanse", inntil det angis at
manøvreringen er avsluttet.
F

N

år du ønsker å forlate en lukeparkering,
start motoren.
Denne lampen tennes i instrumentbordet
for å bekrefte aktivering av funksjonen.
Manøvreringen er avsluttet når akselene til
forhjulene er ute av parkeringsplassen.
På slutten av manøveren, slukker lampen til
funksjonen i instrumentbordet, medfulgt av en
melding og et lydsignal.
Assistansen er deaktivert: du kan overta
styringen.
Kjøring

197
C4-Picasso-II_no_Chap04_conduite_ed01-2016

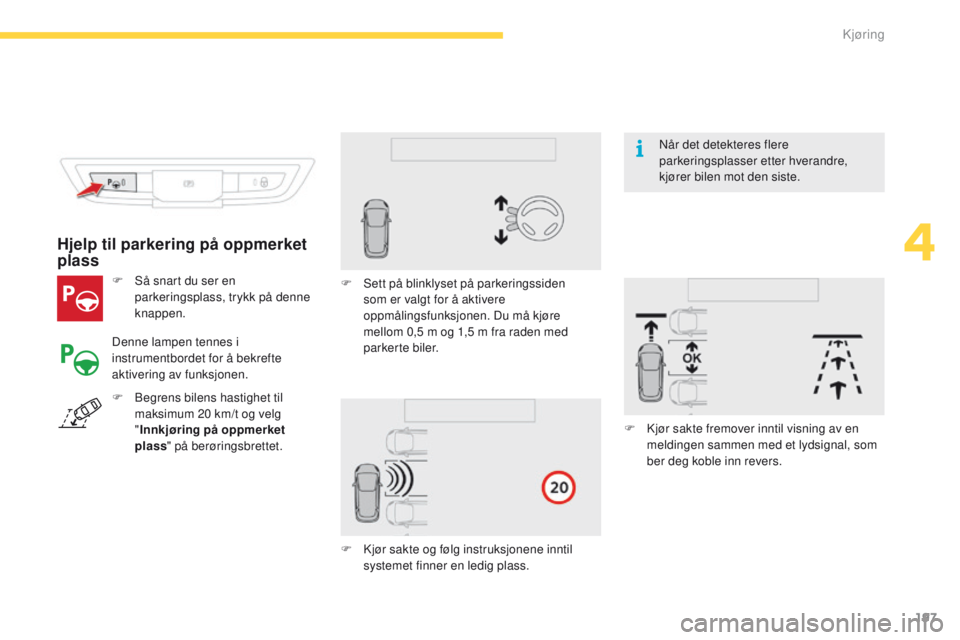

F Så snart du ser en parkeringsplass, trykk på denne
knappen.
Hjelp til parkering på oppmerket
plass
Denne lampen tennes i
instrumentbordet for å bekrefte
aktivering av funksjonen. F

S
ett på blinklyset på parkeringssiden
som er valgt for å aktivere
oppmålingsfunksjonen. Du må kjøre
mellom 0,5 m og 1,5 m fra raden med
parkerte biler.
F

K
jør sakte og følg instruksjonene inntil
systemet finner en ledig plass. F

K
jør sakte fremover inntil visning av en
meldingen sammen med et lydsignal, som
ber deg koble inn revers.
F

B
egrens bilens hastighet til
maksimum 20 km/t og velg
" Innkjøring på oppmerket
plass " på berøringsbrettet. Når det detekteres flere
parkeringsplasser etter hverandre,
kjører bilen mot den siste.
4
Kjøring

198
C4-Picasso-II_no_Chap04_conduite_ed01-2016

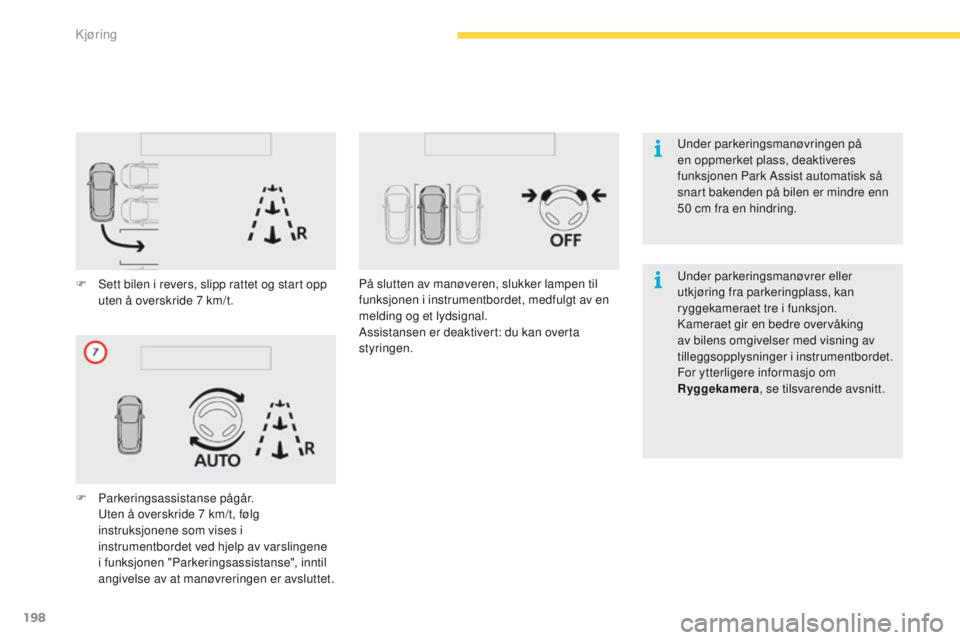

F Sett bilen i revers, slipp rattet og start opp uten å overskride 7 km/t.
F

P
arkeringsassistanse pågår.
U

ten å overskride 7 km/t, følg
instruksjonene som vises i
instrumentbordet ved hjelp av varslingene
i funksjonen "Parkeringsassistanse", inntil
angivelse av at manøvreringen er avsluttet. På slutten av manøveren, slukker lampen til
funksjonen i instrumentbordet, medfulgt av en
melding og et lydsignal.
Assistansen er deaktivert: du kan overta
styringen.
Under parkeringsmanøvrer eller
utkjøring fra parkeringplass, kan
ryggekameraet tre i funksjon.
Kameraet gir en bedre overvåking
av bilens omgivelser med visning av
tilleggsopplysninger i instrumentbordet.
For ytterligere informasjo om
Ryggekamera
, se tilsvarende avsnitt.
Under parkeringsmanøvringen på
en oppmerket plass, deaktiveres
funksjonen Park Assist automatisk så
snart bakenden på bilen er mindre enn
50 cm fra en hindring.
Kjøring
