CITROEN C4 SPACETOURER 2014 InstruktionsbÖcker (in Swedish)

2
Instrumentpanelen










7- t u m s p e k s k ä r m


Denna 7-tums pekskärm ger dig tillgång till:


- reglage för värmesystem/luftkonditionering,

- menyer för inställning av bilens funktioner
och utrustning,

- inställningsmenyer för ljud och visning,

- reglage för audioutrustning och telefon,
liksom visning av tillhörande information,
och beroende på utrustning:


- visning av varningsmeddelanden och
parkeringshjälp med bildindikering,

- permament visning av tid och
utetemperatur (en blå kontrollampa tänds
vid risk för halka),

- reglage för navigationssystem och
uppkopplade tjänster, liksom visning av
tillhörande information.




Av säkerhetsskäl får föraren enbar t
utföra åtgärder som kräver oavvänd
uppmärksamhet när bilen står stilla.

Vissa funktioner är inte tillgängliga
under körning.


Allmän funktion


Rekommendationer

Man måste trycka ordentligt, särskilt vid
"dragningar" (för att dra ut en lista, flytta
kartan etc.).
Det räcker inte med att bara snudda vid
skärmen.
Pekskärmen registrerar inte tryckningar med
flera fingrar samtidigt.
Denna teknologi kan användas i alla
temperaturer och med handskar.
Använd inte vassa föremål på pekskärmen.
Pekskärmen ska inte vidröras med våta händer.
Använd en mjuk och ren trasa för att rengöra
pekskärmen.
Använd den här knappen för att
komma till den andra sidan.

Använd den här knappen för att
komma tillbaka till den första sidan.

Använd den här knappen för att visa
extra information och komma till
inställningar av vissa funktioner.

Bekräfta med den här knappen.

Avsluta med den här knappen.



Så här använder du pekskärmen

Använd knapparna på båda sidor om
pekskärmen för att öppna menyerna och tryck
sedan på pekskärmens virtuella knappar.
Varje meny visas på en eller två sidor (första
och andra sidan).

Den första sidan visas automatiskt igen
om det går en stund utan att du gör
något.

1
3
Instrumentpanelen

Tillstånd i ställbara funktioner

Vissa funktioner har en särskild knapp, med
egen indikering.
Denna indikering anger om funktionen är in-
eller urkopplad.
Grön indikering: du har kopplat in motsvarande
funktion.
Orange indikering: du har kopplat ur
motsvarande funktion.


1.
Öppnar menyn " Klimatanläggning
".
Här kan du göra inställningar av
temperatur, luftflöde etc. Se avsnittet
" Värme", "Manuell luftkonditionering" och
"Automatisk luftkonditionering".

2.
Öppnar menyn " Hjälpfunktioner
".
Här kan du aktivera, avaktivera och ställa
in vissa funktioner.

3.
Öppnar menyn " Media
".
Se avsnittet "Ljud och multimedia".

4.
Öppnar menyn " Navigation
" * .
Läs mer under rubriken "Ljud och
multimedia".

Pekskärmens meny


5.
Öppnar menyn " Inställningar
".
Här kan du göra inställningar av visningen
och systemet.

6.
Öppnar menyn " Uppkopplade tjänster
" * .
Läs mer under rubriken "Ljud och
multimedia".

7.
Öppnar menyn " Te l e f o n
".
Se avsnittet "Ljud och multimedia".


8.
Inställning av volym / ljudavstängning.
Se rubriken "Ljud och multimedia".



*
Beroende på utrustning.

Varning för funktionsfel

Om det blir fel på en inställningsbar funktion
blinkar in-/urkopplingsknappens indikering en
kor t stund.
En varningssymbol visas till höger om
knappsymbolen. Därefter tänds indikeringen
med fast orange sken, om det handlar om en
funktion som aktiveras som standard.
Vid varje ny tryckning på knappen kommer
indikeringen att blinka en kort stund.

Exempel på en funktion:



●
ej inkopplad,




●
med ett funktionsfel,


och
därefter

4
Instrumentpanelen

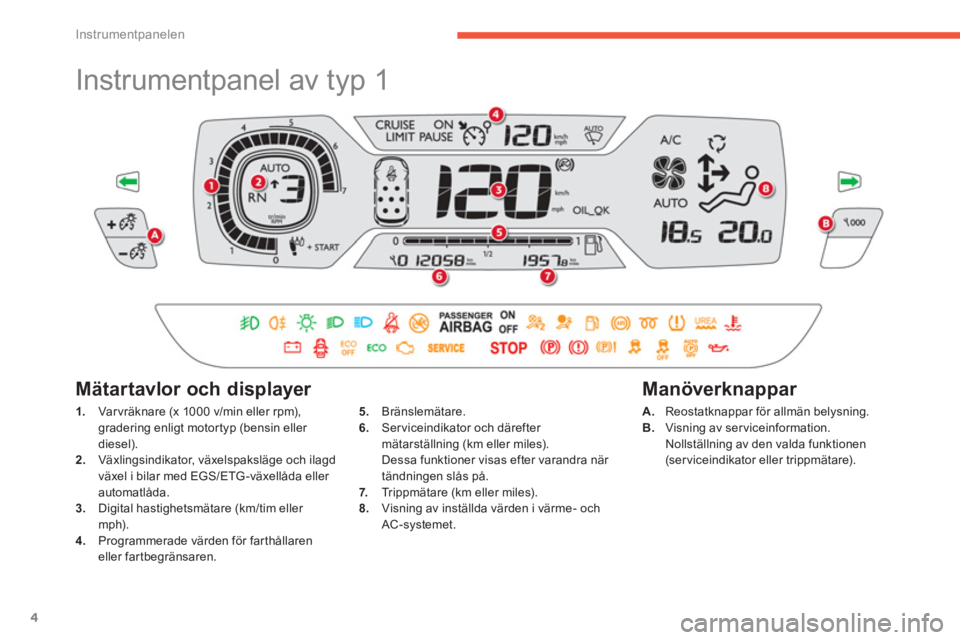

Instrumentpanel av typ 1




1.
Var vräknare (x 1000 v/min eller rpm),
gradering enligt motortyp (bensin eller
diesel).

2.
Växlingsindikator, växelspaksläge och ilagd
växel i bilar med EGS/ETG -växellåda eller
automatlåda.

3.
Digital hastighetsmätare (km/tim eller
mph).

4.
Programmerade värden för farthållaren
eller fartbegränsaren.

Mätartavlor och displayer


5.
Bränslemätare.

6.
Serviceindikator och därefter
mätarställning (km eller miles).
Dessa funktioner visas efter varandra när
tändningen slås på.

7.
Trippmätare (km eller miles).

8.
Visning av inställda värden i värme- och
AC-systemet.



A.
Reostatknappar för allmän belysning.

B.
Visning av ser viceinformation.
Nollställning av den valda funktionen
(ser viceindikator eller trippmätare).



Manöverknappar

1
5
Instrumentpanelen

Denna instrumentpanel är en 12-tums HD-panoramaskärm.
Den är inställningsbar. Beroende på vilket visningsläge som väljs kan viss information döljas.
Läs mer under rubriken "Användarinställning av instrumentpanel".









Instrumentpanel av typ 2




1.
Var vräknare (x 1000 v/min eller rpm)
(visningsläge "DIALS" (Mätartavlor)).

2.
Växlingsindikator, växelspaksläge och ilagd
växel i bilar med EGS/ETG -växellåda eller
automatlåda.

3.
Digital hastighetsmätare (km/tim eller
mph).

4.
Programmerade värden för farthållaren
eller fartbegränsaren.

A.
Visning av ser viceinfo.
Visning av återstående körsträcka med
SCR-systemet och tillsatsen AdBlue
® .
Nollställning av den valda funktionen
(ser viceindikator eller trippmätare).



Manöverknapp

Mätartavlor och displayer


5.
Bränslemätare.

6.
Vägmätaren (km eller miles).

7.
Trippmätare (km eller miles).

8.
Visning av inställda AC-värden.

9.
Visning av information om aktuell ljudkälla
eller telefonen.

10.
Visning av navigationsinformation.

11.
Utetemperatur (en blå kontrollampa tänds
vid risk för halka).

1
1
Instrumentpanelen

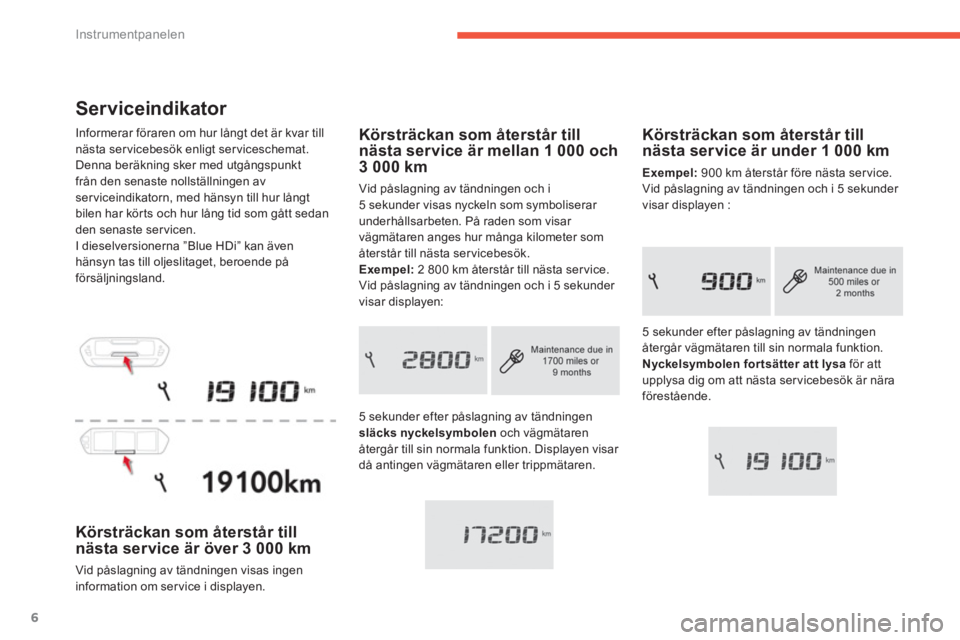

Serviceindikator

Informerar föraren om hur långt det är kvar till
nästa servicebesök enligt serviceschemat.
Denna beräkning sker med utgångspunkt
från den senaste nollställningen av
ser viceindikatorn, med hänsyn till hur långt
bilen har körts och hur lång tid som gått sedan
den senaste ser vicen.
I dieselversionerna ”Blue HDi” kan även
hänsyn tas till oljeslitaget, beroende på
försäljningsland.

Körsträckan som återstår till
nästa service är över 3 000 km
Vid påslagning av tändningen visas ingen
information om ser vice i displayen.


Körsträckan som återstår till
nästa service är under 1 000 km

Exempel:
900 km återstår före nästa ser vice.
Vid påslagning av tändningen och i 5 sekunder
visar displayen :

Körsträckan som återstår till
nästa service är mellan 1 000 och
3 000 km
Vid påslagning av tändningen och i
5 sekunder visas nyckeln som symboliserar
underhållsarbeten. På raden som visar
vägmätaren anges hur många kilometer som
återstår till nästa ser vicebesök.

Exempel:
2 800 km återstår till nästa ser vice.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
5 sekunder efter påslagning av tändningen
släcks nyckelsymbolen
och vägmätaren
återgår till sin normala funktion. Displayen visar
då antingen vägmätaren eller trippmätaren. 5 sekunder efter påslagning av tändningen
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa
för att
upplysa dig om att nästa ser vicebesök är nära
förestående.

2
Instrumentpanelen

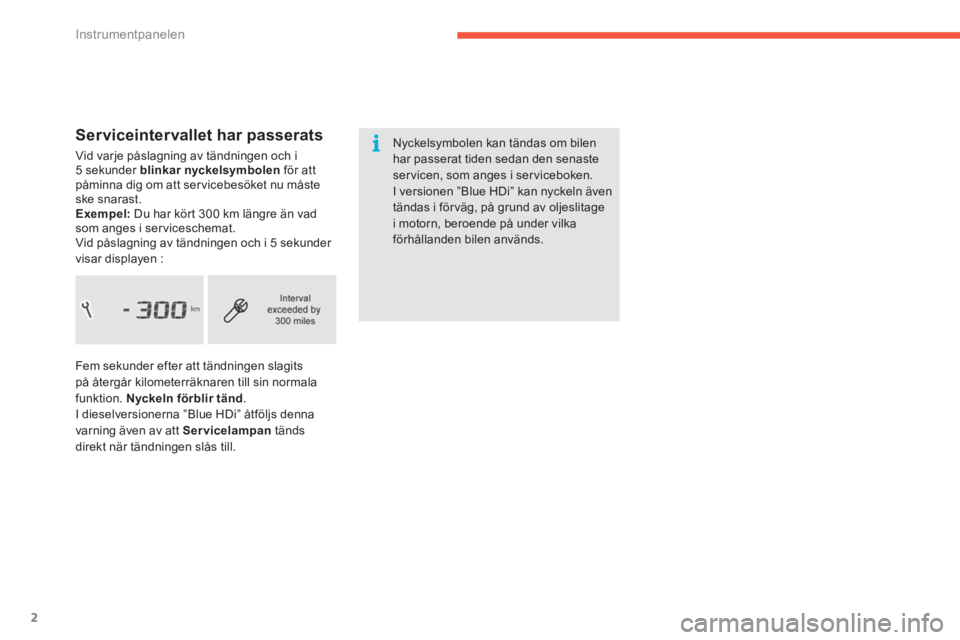

Serviceintervallet har passerats

Vid varje påslagning av tändningen och i
5 sekunder blinkar nyckelsymbolen
för att
påminna dig om att servicebesöket nu måste
ske snarast.

Exempel:
Du har kört 300 km längre än vad
som anges i ser viceschemat.
Vid påslagning av tändningen och i 5 sekunder
visar displayen :
Fem sekunder efter att tändningen slagits
på återgår kilometerräknaren till sin normala
funktion. Nyckeln förblir tänd
.
I dieselversionerna ”Blue HDi” åtföljs denna
varning även av att Servicelampan
tänds
direkt när tändningen slås till. Nyckelsymbolen kan tändas om bilen
har passerat tiden sedan den senaste
ser vicen, som anges i ser viceboken.
I versionen ”Blue HDi” kan nyckeln även
tändas i för väg, på grund av oljeslitage
i motorn, beroende på under vilka
förhållanden bilen används.

6
Instrumentpanelen

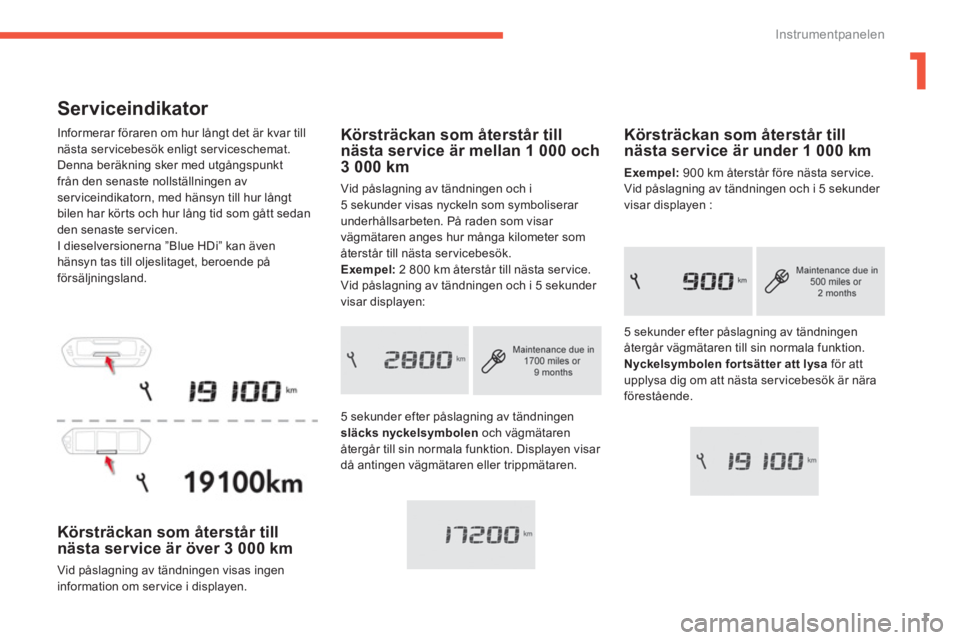

Serviceindikator

Informerar föraren om hur långt det är kvar till
nästa servicebesök enligt serviceschemat.
Denna beräkning sker med utgångspunkt
från den senaste nollställningen av
ser viceindikatorn, med hänsyn till hur långt
bilen har körts och hur lång tid som gått sedan
den senaste ser vicen.
I dieselversionerna ”Blue HDi” kan även
hänsyn tas till oljeslitaget, beroende på
försäljningsland.

Körsträckan som återstår till
nästa service är över 3 000 km
Vid påslagning av tändningen visas ingen
information om ser vice i displayen.


Körsträckan som återstår till
nästa service är under 1 000 km

Exempel:
900 km återstår före nästa ser vice.
Vid påslagning av tändningen och i 5 sekunder
visar displayen :

Körsträckan som återstår till
nästa service är mellan 1 000 och
3 000 km
Vid påslagning av tändningen och i
5 sekunder visas nyckeln som symboliserar
underhållsarbeten. På raden som visar
vägmätaren anges hur många kilometer som
återstår till nästa ser vicebesök.

Exempel:
2 800 km återstår till nästa ser vice.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
5 sekunder efter påslagning av tändningen
släcks nyckelsymbolen
och vägmätaren
återgår till sin normala funktion. Displayen visar
då antingen vägmätaren eller trippmätaren. 5 sekunder efter påslagning av tändningen
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa
för att
upplysa dig om att nästa ser vicebesök är nära
förestående.

1
7
Instrumentpanelen

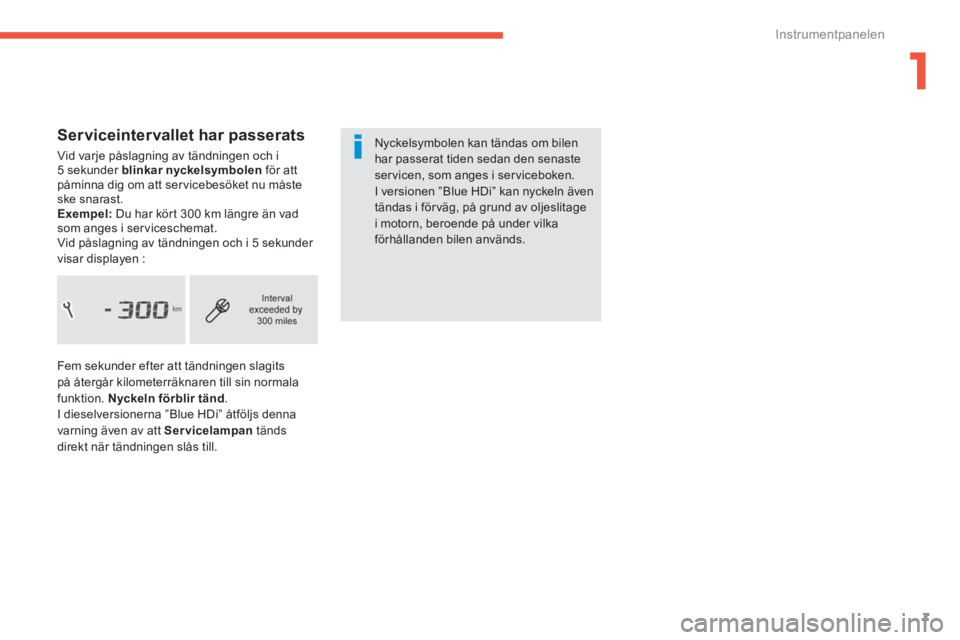

Serviceintervallet har passerats

Vid varje påslagning av tändningen och i
5 sekunder blinkar nyckelsymbolen
för att
påminna dig om att servicebesöket nu måste
ske snarast.

Exempel:
Du har kört 300 km längre än vad
som anges i ser viceschemat.
Vid påslagning av tändningen och i 5 sekunder
visar displayen :
Fem sekunder efter att tändningen slagits
på återgår kilometerräknaren till sin normala
funktion. Nyckeln förblir tänd
.
I dieselversionerna ”Blue HDi” åtföljs denna
varning även av att Servicelampan
tänds
direkt när tändningen slås till. Nyckelsymbolen kan tändas om bilen
har passerat tiden sedan den senaste
ser vicen, som anges i ser viceboken.
I versionen ”Blue HDi” kan nyckeln även
tändas i för väg, på grund av oljeslitage
i motorn, beroende på under vilka
förhållanden bilen används.

1
3
Instrumentpanelen

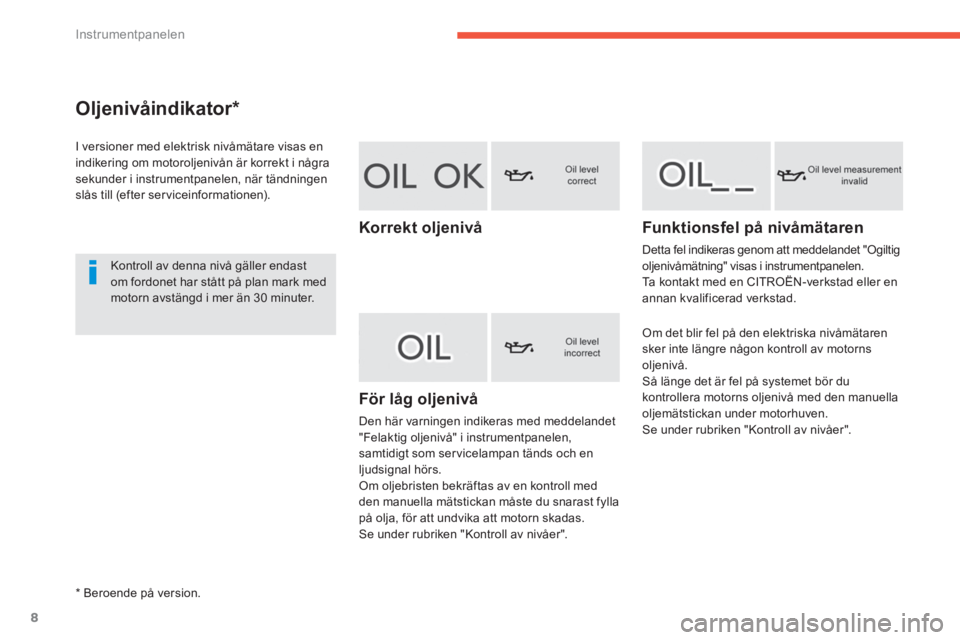

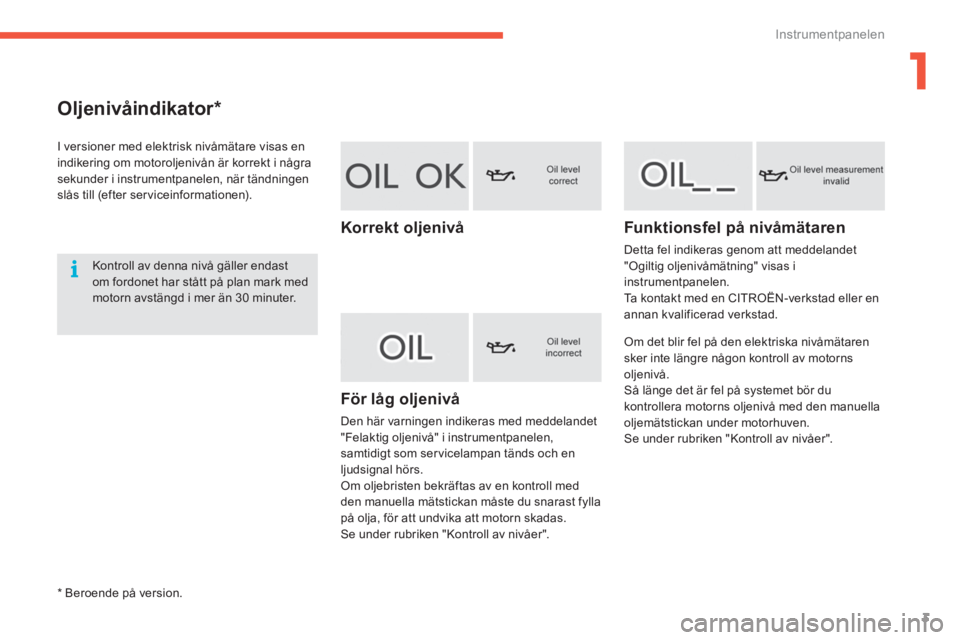

Oljenivåindikator *

I versioner med elektrisk nivåmätare visas en
indikering om motoroljenivån är korrekt i några
sekunder i instrumentpanelen, när tändningen
slås till (efter serviceinformationen).
Kontroll av denna nivå gäller endast
om fordonet har stått på plan mark med
motorn avstängd i mer än 30 minuter.

Korrekt oljenivå

För låg oljenivå

Den här varningen indikeras med meddelandet
"Felaktig oljenivå" i instrumentpanelen,
samtidigt som ser vicelampan tänds och en
ljudsignal hörs.
Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du snarast fylla
på olja, för att undvika att motorn skadas.
Se under rubriken "Kontroll av nivåer".


Funktionsfel på nivåmätaren

Detta fel indikeras genom att meddelandet
"Ogiltig oljenivåmätning" visas i
instrumentpanelen.
Ta kontakt med en CITROËN-verkstad eller en
annan kvalificerad verkstad.

Om det blir fel på den elektriska nivåmätaren
sker inte längre någon kontroll av motorns
oljenivå.
Så länge det är fel på systemet bör du
kontrollera motorns oljenivå med den manuella
oljemätstickan under motorhuven.
Se under rubriken "Kontroll av nivåer".



*
Beroende på version.

8
Instrumentpanelen











Oljenivåindikator *

I versioner med elektrisk nivåmätare visas en
indikering om motoroljenivån är korrekt i några
sekunder i instrumentpanelen, när tändningen
slås till (efter serviceinformationen).
Kontroll av denna nivå gäller endast
om fordonet har stått på plan mark med
motorn avstängd i mer än 30 minuter.

Korrekt oljenivå

För låg oljenivå

Den här varningen indikeras med meddelandet
"Felaktig oljenivå" i instrumentpanelen,
samtidigt som ser vicelampan tänds och en
ljudsignal hörs.
Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du snarast fylla
på olja, för att undvika att motorn skadas.
Se under rubriken "Kontroll av nivåer".


Funktionsfel på nivåmätaren

Detta fel indikeras genom att meddelandet "Ogiltig
oljenivåmätning" visas i instrumentpanelen.
Ta kontakt med en CITROËN-verkstad eller en
annan kvalificerad verkstad.

Om det blir fel på den elektriska nivåmätaren
sker inte längre någon kontroll av motorns
oljenivå.
Så länge det är fel på systemet bör du
kontrollera motorns oljenivå med den manuella
oljemätstickan under motorhuven.
Se under rubriken "Kontroll av nivåer".



*
Beroende på version.
