1
49
Instrumenttavlan
KontrollampaIndikeringOrsakÅtgärder/observationer



Batteriladdning
Fast sken. Fel i laddningskretsen (smutsiga eller
lösa kabelskor, dåligt spänd eller
trasig generatorrem etc.).
Kontrollampan ska slockna när motorn star tar.
Om den inte gör det bör du kontakta enCITROËN-verkstad eller en annan kvalificerad verkstad.
Maximalkylvätsketemperatur
Fast rött sken. Temperaturen i kylsystemet är för hög. Stanna bilen så for t du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov på
kylarvätska.
Vänd dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad om problemet kvarstår.
Kurvljus
Blinkar Fel på kur vljusen. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.



Öppen dörr

*

Fast sken och ett
meddelande som
indikerar vilken dörr som
berörs, om hastigheten
understiger 10 km/tim. Nå
gon av dörrarna eller bakluckanhar inte stängts. Stäng dörren eller bakluckan.

Fast sken och ett
meddelande som
indikerar vilken dörr som berörs, åtföljt
av en ljudsignal om
hastigheten överstiger
10 km/tim.
*
Enbart med en instrumenttavla av t
yp 1.
Motoroljetryck

Fast sken Fel i motorns smörjsystem. Stanna bilen så fort det kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta en CITROËN-verkstad eller en annan kvalificerad
verkstad.

50
Instrumenttavlan


Lågt däcktryckFast skenOtillräckligt tryck i ett eller flera däck Kontrollera däckens lufttryck snarast möjligt.
Denna kontroll bör helst utföras på kalla däck.
Du behöver ominitialisera s
ystemet efter varje justering av däcktrycket på ett eller flera hjul samtefter byte av ett eller flera hjul.

+

Blinkar och därefter
fast sken, åtföljt av servicelampan.Ett funktionsfel har uppstått i systemet: ingen kontroll av
däcktrycken utförs. Kontrollera däcktr
ycket så snart som möjligt.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
KontrollampaIndikeringOrsakÅtgärder/observationer
Foten på bromsen * Fast skenBromspedalen är inte nedtrampad. I en bil med EGS-växellåda trampar du på bromspedalen
för att star ta motorn (växelspaken i läge N ).
Denna lampa fortsätter att lysa om du vill lossa denelmanövrerade parkeringsbromsen utan att trampa på
bromspedalen.
I en bil med automatlåda trampar du på bromspedalen
för att fl
ytta växelväljaren från läge P.P
Blinkar. I en bil med EGS-växellåda kan
kopplingen överhettas om du håller
bilen stilla för länge i en backe medhjälp av gaspedalen.
Använd bromspedalen och/eller parkeringsbromsen.
Foten påkopplingspedalen*Fast sken När Stop & Start-systemet står i STOP-
läget, går systemet inte över till START-
läget så länge som kopplingspedaleninte är helt nedtrampad.Du måste trampa ned kopplin
gspedalen helt för attmotorn ska ställa sig i STA R T- l äget.
*
Enbart med en instrumenttavla av typ 1.

1
51
Instrumenttavlan
Serviceindikator
Informerar föraren om hur lång tid som återstår
till nästa servicebesök enligt ser viceschemat.
Denna tidpunkt beräknas från och med den
senaste nollställningen av indikatorn. Den
fastställs med hjälp av två parametrar:


- körsträcka som tillryggalagts,

- den tid som förflutit sedan senaste servicebesök.


Körsträckan som återstår till
nästa service är över 3 000 km
Vid påslagning av tändningen visas ingen
information om ser vice i displayen.


Körsträckan som återstår till
nästa service är under 1 000 km
Exempel:
900 km återstår före nästa ser vice.
Vid påslagning av tändningen och i 5 sekunder
visar displayen :
Körsträckan som återstår till
nästa service är mellan 1 000 och3 000 km
Vid påslagning av tändningen och i5 sekunder visas nyckeln som symboliserar underhållsarbeten. På raden som visar
vägmätaren anges hur många kilometer som återstår till nästa servicebesök.
Exempel:2 800 km återstår före nästa ser vice.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
5 sekunder efter påsla
gning av tändningen
släcks nyckelsymbolenoch vägmätarenåtergår till sin normala funktion. Displayen visar
då antingen vägmätaren eller trippmätaren. 5 sekunder efter påsla
gning av tändningen
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen for tsätter att lysaför att
upplysa dig om att nästa servicebesök är nära förestående.

52
Instrumenttavlan
Serviceintervallet har passerats
Vid varje påslagning av tändningen och i5 sekunder blinkar nyckelsymbolenför attpåminna dig om att ser vicebesöket nu måsteske snarast. Exempel:
Du har kört 300 km längre än vadsom anges i ser viceschemat.
Vid påslagning av tändningen och i 5 sekunder
visar displayen :
Den körsträcka som återstår tillett servicebesök kan viktas med tidsfaktorn, beroende på förarens körvanor. Där för kan nyckelsymbolen även tändas om det har gått för lång tid sedan den senaste ser vicen, vilken anges iserviceboken.
5 sekunder efter påslagning av tändningen återgår vägmätaren till sin normala funktion.
Nyckelsymbolen for tsätter att lysa.
Nollställning av serviceindikatorn
Efter varje ser vicebesök ska ser viceindikatorn
nollställas.
Gör så här:
)
slå av tändningen, )
tryck på knappen för nollställning av
trippmätaren och håll den intryckt,) slå på tändningen, mätardisplayen börjar
räkna ned, ) då displayen visar "=0"
släpper du uppknappen, nyckelsymbolen försvinner.
Om du vill koppla ur batteriet efter detta ingrepp bör du låsa bilen och vänta i minst fem minuter, så att nollställningen hinner registreras.

Visa serviceinformation

Du kan när som helst visa
serviceinformationen.)Tryck på knappen för nollställning av
trippmätaren.
Ser viceinformationen visas i någrasekunder och försvinner sedan.

1
53
Instrumenttavlan

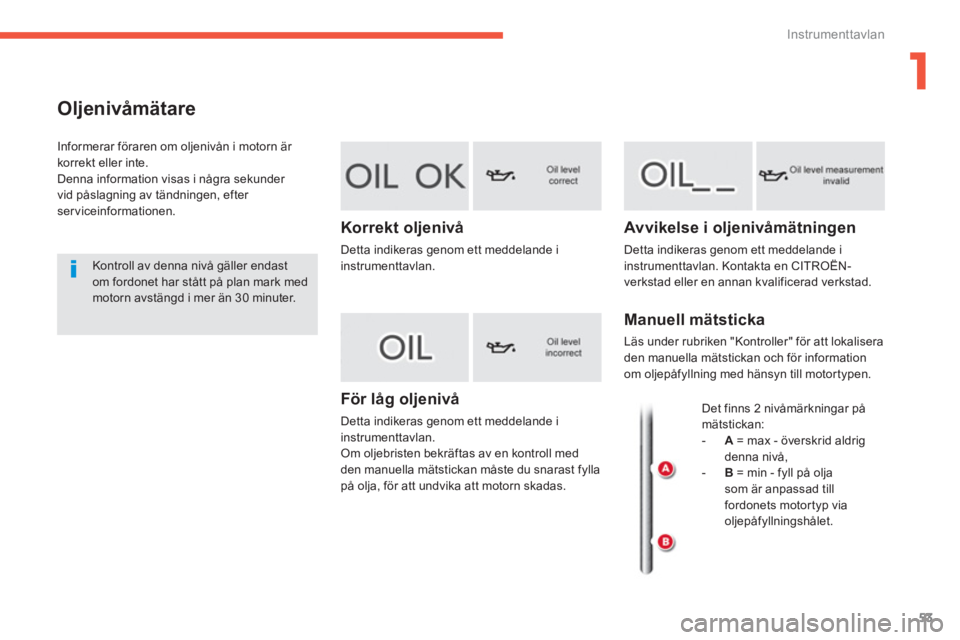

Oljenivåmätare
Informerar föraren om oljenivån i motorn är
korrekt eller inte.
Denna information visas i några sekunder
vid påslagning av tändningen, efter serviceinformationen.
Kontroll av denna nivå gäller endast om fordonet har stått på plan mark med motorn avstängd i mer än 30 minuter.
Korrekt oljenivå
Detta indikeras genom ett meddelande i instrumenttavlan.
För låg oljenivå
Detta indikeras genom ett meddelande i instrumenttavlan. Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du snarast fylla på olja, för att undvika att motorn skadas.

Avvikelse i oljenivåmätningen

Detta indikeras genom ett meddelande i
instrumenttavlan. Kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.


Manuell mätsticka

Läs under rubriken "Kontroller" för att lokaliseraden manuella mätstickan och för informationom oljepåfyllning med hänsyn till motor typen.
Det finns 2 nivåmärkningar på
mätstickan:-A = max - överskrid aldrigdenna nivå, -B
= min - fyll på olja som är anpassad till fordonets motortyp viaoljepåfyllningshålet.

54
Instrumenttavlan

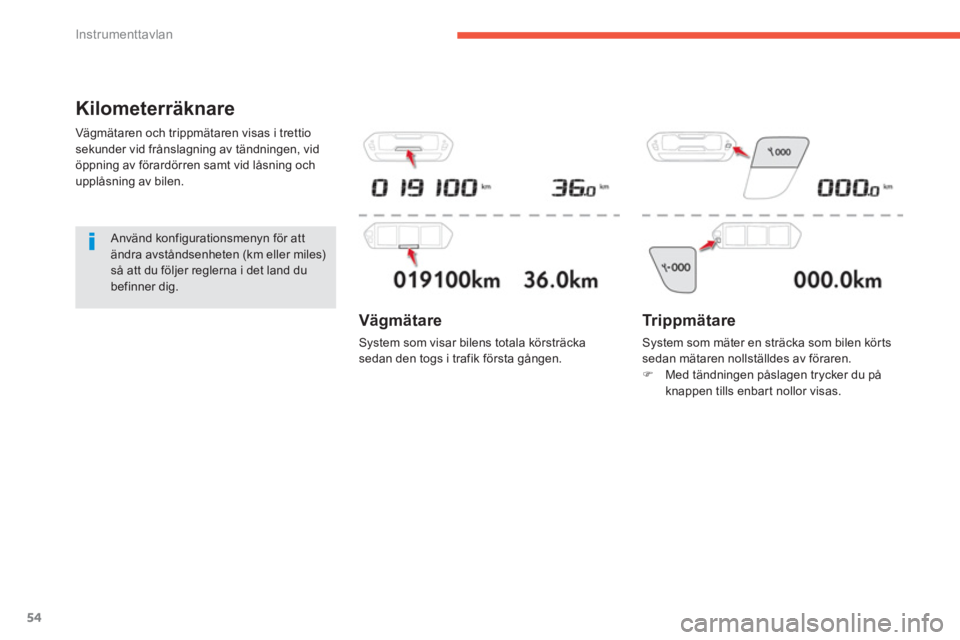

Kilometerräknare
Vägmätaren och trippmätaren visas i trettio sekunder vid frånslagning av tändningen, vid
öppnin
g av förardörren samt vid låsning och
upplåsning av bilen.
Använd konfigurationsmenyn för attändra avståndsenheten (km eller miles)så att du följer reglerna i det land dubefinner dig.


Tr i p p mätare

System som mäter en sträcka som bilen kör tssedan mätaren nollställdes av föraren. )Med tändningen påslagen trycker du på
knappen tills enbar t nollor visas.
Vägmätare
System som visar bilens totala körsträcka
sedan den togs i trafik första gången.

1
55
Instrumenttavlan

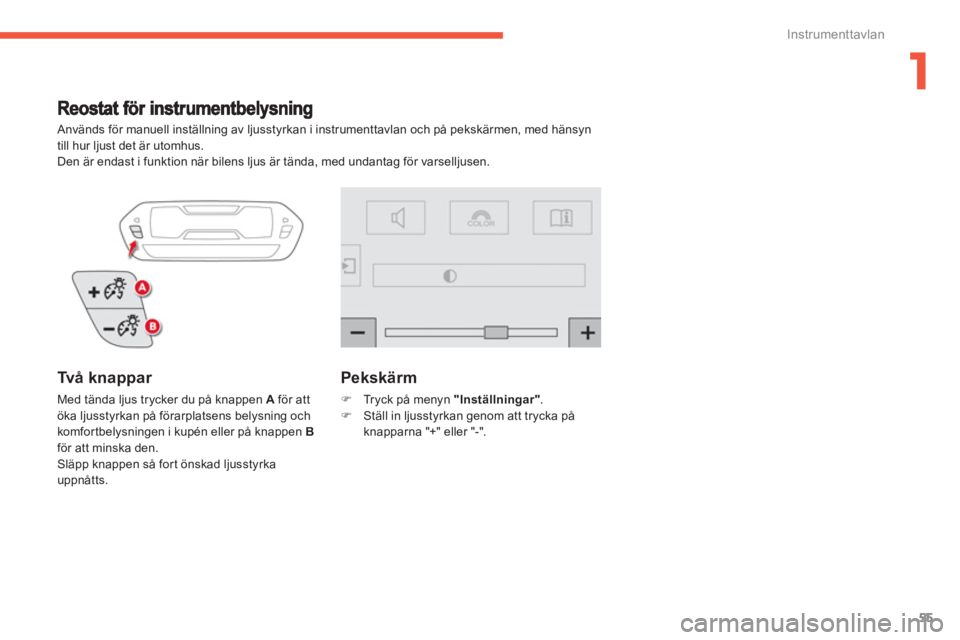

Används för manuell inställning av ljusstyrkan i instrumenttavlan och på pekskärmen, med hänsyn
till hur ljust det är utomhus.
Den är endast i
funktion när bilens ljus är tända, med undantag för varselljusen.


Två knappar

Med tända ljus trycker du på knappen A
för att
öka ljusstyrkan på förarplatsens belysning och
komfortbelysningen i kupén eller på knappen Bför att minska den.
Släpp knappen så for t önskad ljusstyrka
uppnåtts.
Pekskärm
) Tryck på menyn "Inställningar"
. )
Ställ in ljusstyrkan genom att trycka påknapparna "+" eller "-".

56
Instrumenttavlan

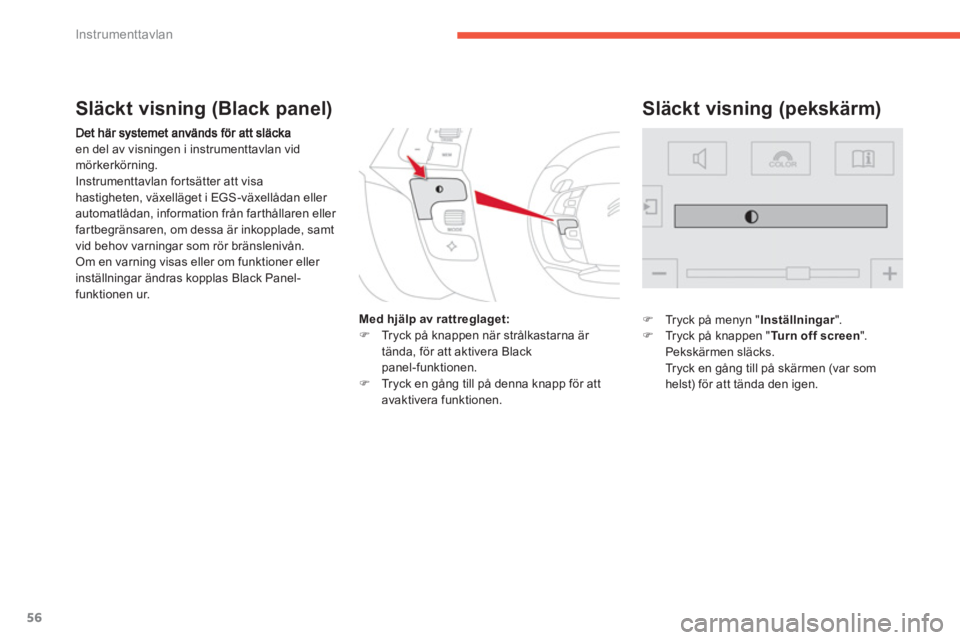

en del av visningen i instrumenttavlan vid mörkerkörning.
Instrumenttavlan fortsätter att visahastigheten, växelläget i EGS-växellådan eller automatlådan, information från far thållaren eller fartbegränsaren, om dessa är inkopplade, samt
vid behov varningar som rör bränslenivån. Om en varning visas eller om funktioner eller
inställningar ändras kopplas Black Panel-funktionen ur.
Med hjälp av rattreglaget:) Tryck på knappen när strålkastarna är
tända, för att aktivera Blackpanel-funktionen.) Tryck en gång till på denna knapp för att avaktivera funktionen.


Släckt visning (pekskärm) Släckt visning (Black panel)
)Tryck på menyn " Inställningar". )Tryck på knappen "Turn off screen".Pekskärmen släcks.
Tryck en gång till på skärmen (var som helst) för att tända den igen.

1
57
Instrumenttavlan




















Inställning av datum och tid

Välj " Adjust time"(Ställ in tid)
eller "Adjust date"(Ställ in datum), ändra
parametrarna med hjälp av sifferknapparna
och godkänn.) På sidan som visas väljer du alternativet "Time/Date"(Tid/Datum).
)Välj menyn " Inställningar".)Tryck på "Confirm" (Godkänn)för att avsluta.

58
Instrumenttavlan
Färddator
Instrumenttavla av typ 1
System som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).
Visning av information på pekskärmen
Permanent visning: )Välj menyn "Hjälpfunktioner".Färddatorns information visas på menyns första sida.)Tryck på en av knapparna för att visaönskad flik.- Flik
en med momentan
information om:
●
räckvidd
●
förbrukning●
tidräknaren i Stop & Start-
systemet
- Flik
en för sträcka "1"med:
●
körd sträcka
●
medelförbrukning
●
medelhastighet,
för den första sträckan
- Flik
en för sträcka "2"
med:
●
k
örd sträcka.
●
medelförbrukning
●
medelhastighet
för den andra sträckan




Nollställning av sträckan
)När önskad sträcka visas trycker du på
knappen för nollställning eller på änden av
torkarspaken.

Sträckorna "1"och"2"är oberoende av
varandra och används på samma sätt.

Med sträcka "1"
kan du till exempel göra dagskalkyler och med sträcka"2"månadskalkyler. Informationen
går att nå via menyn "Hjälpfunktioner".
Tillfällig visning i ett specifikt fönster: )Tryck på änden av torkarspaken för attkomma till informationen och visa de olikaflikarna.
