CITROEN C4 SPACETOURER 2015 Eksploatavimo vadovas (in Lithuanian)
Manufacturer: CITROEN, Model Year: 2015, Model line: C4 SPACETOURER, Model: CITROEN C4 SPACETOURER 2015Pages: 428, PDF Size: 10.1 MB
Page 101 of 428

99
C4-Picasso-II_lt_Chap03_confort_ed01-2014

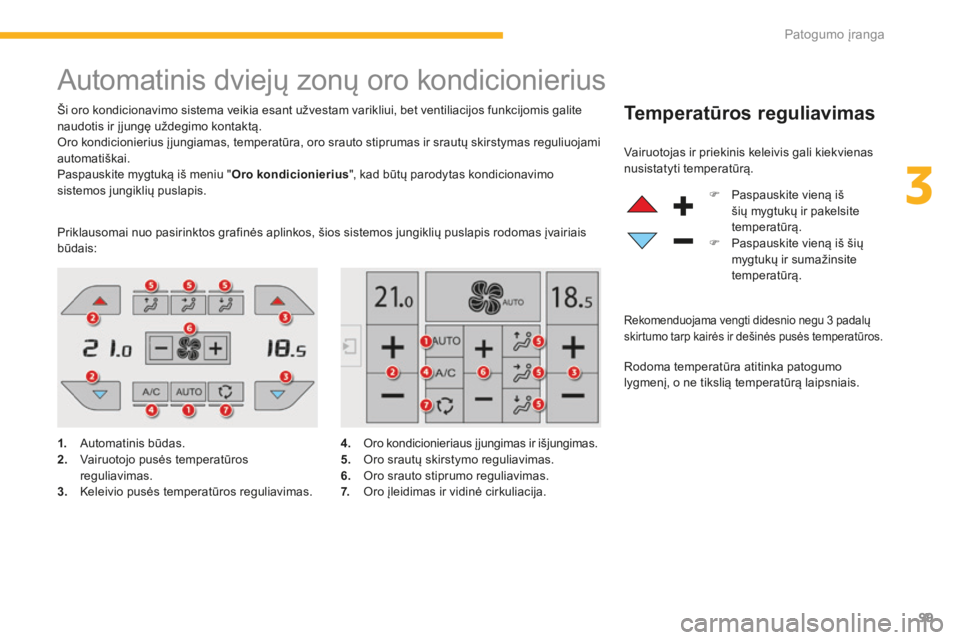

Automatinis dviejų zonų oro kondicionierius
Ši oro kondicionavimo sistema veikia esant užvestam varikliui, bet ventiliacijos funkcijomis galite
naudotis ir į jungę uždegimo kontaktą.
Oro kondicionierius į jungiamas, temperatūra, oro srauto stiprumas ir srautų skirstymas reguliuojami
automatiškai.
Paspauskite mygtuką iš meniu "Oro kondicionierius", kad būtų parodytas kondicionavimo
sistemos jungiklių puslapis.Temperatūros reguliavimas
1. Automatinis būdas.
2. V airuotojo pusės temperatūros
reguliavimas.
3.
K
eleivio pusės temperatūros reguliavimas. Vairuotojas ir priekinis keleivis gali kiekvienas
nusistatyti temperatūrą.
F
P
aspauskite vieną iš
šių mygtukų ir pakelsite
temperatūrą.
F
P
aspauskite vieną iš šių
mygtukų ir sumažinsite
temperatūrą.
Rodoma temperatūra atitinka patogumo
lygmenį, o ne tikslią temperatūrą laipsniais.
Rekomenduojama vengti didesnio negu 3 padalų
s kirtumo tarp kairės ir dešinės pusės temperatūros.
Priklausomai nuo pasirinktos grafinės aplinkos, šios sistemos jungiklių puslapis rodomas įvairiais
būdais:
4.
O
ro kondicionieriaus į jungimas ir išjungimas.
5.
O
ro srautų skirstymo reguliavimas.
6.
O
ro srauto stiprumo reguliavimas.
7.
O
ro įleidimas ir vidinė cirkuliacija.
3
Patogumo įranga
Page 102 of 428

100
C4-Picasso-II_lt_Chap03_confort_ed01-2014

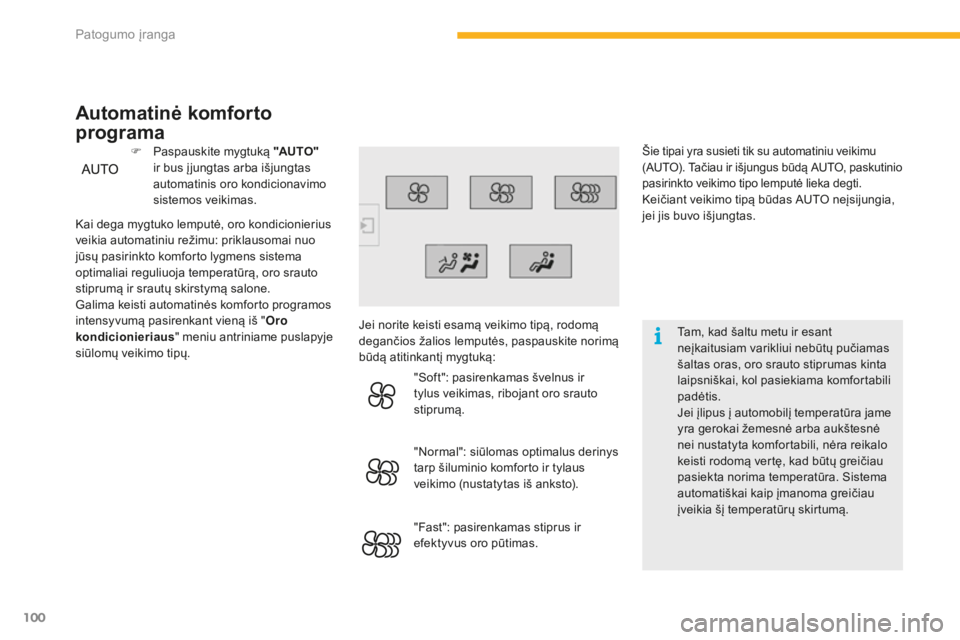

Tam, kad šaltu metu ir esant
neįkaitusiam varikliui nebūtų pučiamas
šaltas oras, oro srauto stiprumas kinta
laipsniškai, kol pasiekiama komfortabili
padėtis.
Jei įlipus į automobilį temperatūra jame
yra gerokai žemesnė arba aukštesnė
nei nustatyta komfortabili, nėra reikalo
keisti rodomą vertę, kad būtų greičiau
pasiekta norima temperatūra. Sistema
automatiškai kaip įmanoma greičiau
įveikia šį temperatūrų skirtumą.
Šie tipai yra susieti tik su automatiniu veikimu
(AUTO). Tačiau ir išjungus būdą AUTO, paskutinio
pasirinkto veikimo tipo lemputė lieka degti.
Keičiant veikimo tipą būdas AUTO neįsijungia,
jei jis buvo išjungtas.
Kai dega mygtuko lemputė, oro kondicionierius
veikia automatiniu režimu: priklausomai nuo
jūsų pasirinkto komforto lygmens sistema
optimaliai reguliuoja temperatūrą, oro srauto
stiprumą ir srautų skirstymą salone.
Galima keisti automatinės komforto programos
intensyvumą pasirenkant vieną iš " Oro
kondicionieriaus " meniu antriniame puslapyje
siūlomų veikimo tipų. F
P
aspauskite mygtuką
"AUTO"
ir bus į jungtas arba išjungtas
automatinis oro kondicionavimo
sistemos veikimas.
Automatinė komforto
programa
Jei norite keisti esamą veikimo tipą, rodomą
degančios žalios lemputės, paspauskite norimą
būdą atitinkantį mygtuką:
"Soft": pasirenkamas švelnus ir
tylus veikimas, ribojant oro srauto
stiprumą.
"Normal": siūlomas optimalus derinys
tarp šiluminio komforto ir tylaus
veikimo (nustatytas iš anksto).
"Fast": pasirenkamas stiprus ir
efektyvus oro pūtimas.
Patogumo įranga
Page 103 of 428

101
C4-Picasso-II_lt_Chap03_confort_ed01-2014

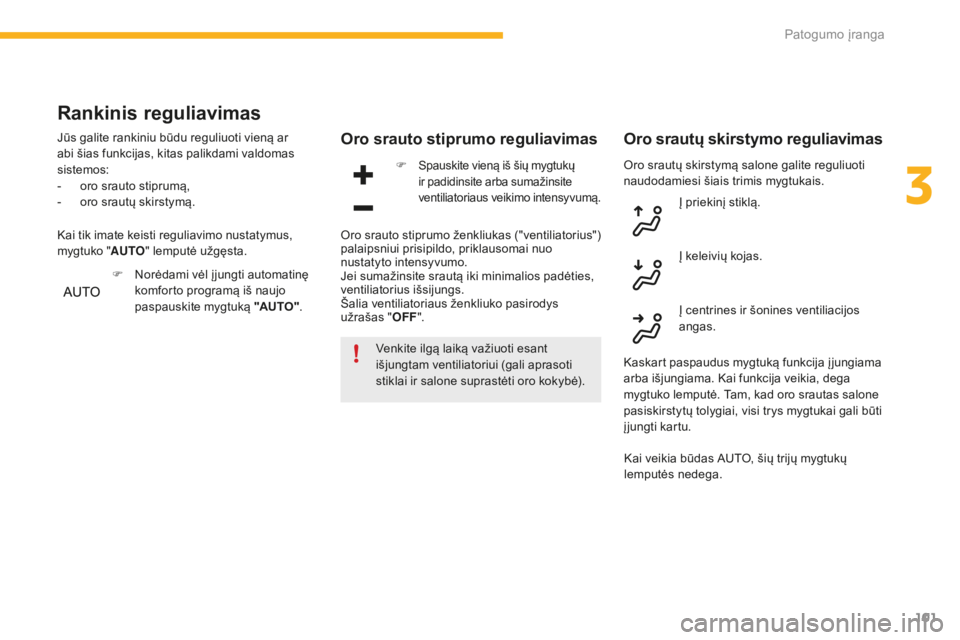

Oro srautų skirstymą salone galite reguliuoti
naudodamiesi šiais trimis mygtukais.
Oro srauto stiprumo reguliavimas
Venkite ilgą laiką važiuoti esant
išjungtam ventiliatoriui (gali aprasoti
stiklai ir salone suprastėti oro kokybė).
Oro srautų skirstymo reguliavimas
F Spauskite vieną iš šių mygtukų ir padidinsite arba sumažinsite
ventiliatoriaus veikimo intensyvumą.
Oro srauto stiprumo ženkliukas ("ventiliatorius")
palaipsniui prisipildo, priklausomai nuo
nustatyto intensyvumo.
Jei sumažinsite srautą iki minimalios padėties,
ventiliatorius išsijungs.
Šalia ventiliatoriaus ženkliuko pasirodys
užrašas " OFF". Į priekinį stiklą.
Į keleivių kojas.
Į centrines ir šonines ventiliacijos
angas.
Kaskart paspaudus mygtuką funkcija įjungiama
arba išjungiama. Kai funkcija veikia, dega
mygtuko lemputė. Tam, kad oro srautas salone
pasiskirstytų tolygiai, visi trys mygtukai gali būti
įjungti kartu.
Rankinis reguliavimas
Jūs galite rankiniu būdu reguliuoti vieną ar
abi šias funkcijas, kitas palikdami valdomas
sistemos:
-
o
ro srauto stiprumą,
-
o
ro srautų skirstymą.
F
N
orėdami vėl į jungti automatinę
komforto programą iš naujo
paspauskite mygtuką "AUTO".
Kai tik imate keisti reguliavimo nustatymus,
mygtuko "
AUTO" lemputė užgęsta.
Kai veikia būdas AUTO, šių trijų mygtukų
lemputės nedega.
3
Patogumo įranga
Page 104 of 428

102
C4-Picasso-II_lt_Chap03_confort_ed01-2014

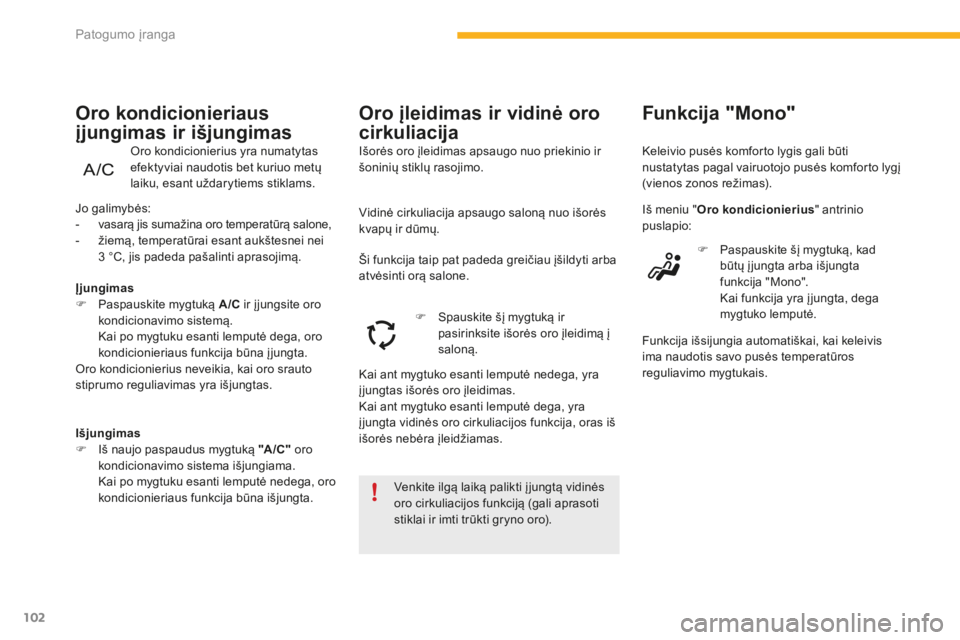

Venkite ilgą laiką palikti į jungtą vidinės
oro cirkuliacijos funkciją (gali aprasoti
stiklai ir imti trūkti gryno oro).
Funkcija "Mono"
Keleivio pusės komforto lygis gali būti
nustatytas pagal vairuotojo pusės komforto lygį
(vienos zonos režimas).
Iš meniu "Oro kondicionierius " antrinio
puslapio:
F
P
aspauskite šį mygtuką, kad
būtų į jungta arba išjungta
funkcija "Mono".
K
ai funkcija yra į jungta, dega
mygtuko lemputė.
Funkcija išsijungia automatiškai, kai keleivis
ima naudotis savo pusės temperatūros
reguliavimo mygtukais.
Jo galimybės:
-
v
asarą jis sumažina oro temperatūrą salone,
-
ž
iemą, temperatūrai esant aukštesnei nei
3
°C, jis padeda pašalinti aprasojimą.
Išjungimas
F
I
š naujo paspaudus mygtuką "A /C " oro
kondicionavimo sistema išjungiama.
K
ai po mygtuku esanti lemputė nedega, oro
kondicionieriaus funkcija būna išjungta.
Įjungimas
F
P
aspauskite mygtuką A/C ir į jungsite oro
kondicionavimo sistemą.
K
ai po mygtuku esanti lemputė dega, oro
kondicionieriaus funkcija būna į jungta.
Oro kondicionierius neveikia, kai oro srauto
stiprumo reguliavimas yra išjungtas.
Oro kondicionieriaus
įjungimas ir išjungimas
Oro kondicionierius yra numatytas
efektyviai naudotis bet kuriuo metų
laiku, esant uždarytiems stiklams. Išorės oro įleidimas apsaugo nuo priekinio ir
šoninių stiklų rasojimo.
Oro įleidimas ir vidinė oro
cirkuliacija
Vidinė cirkuliacija apsaugo saloną nuo išorės
kvapų ir dūmų.
Ši funkcija taip pat padeda greičiau įšildyti arba
atvėsinti orą salone.
F
S
pauskite šį mygtuką ir
pasirinksite išorės oro įleidimą į
saloną.
Kai ant mygtuko esanti lemputė nedega, yra
į jungtas išorės oro įleidimas.
Kai ant mygtuko esanti lemputė dega, yra
į jungta vidinės oro cirkuliacijos funkcija, oras iš
išorės nebėra įleidžiamas.
Patogumo įranga
Page 105 of 428

103
C4-Picasso-II_lt_Chap03_confort_ed01-2014

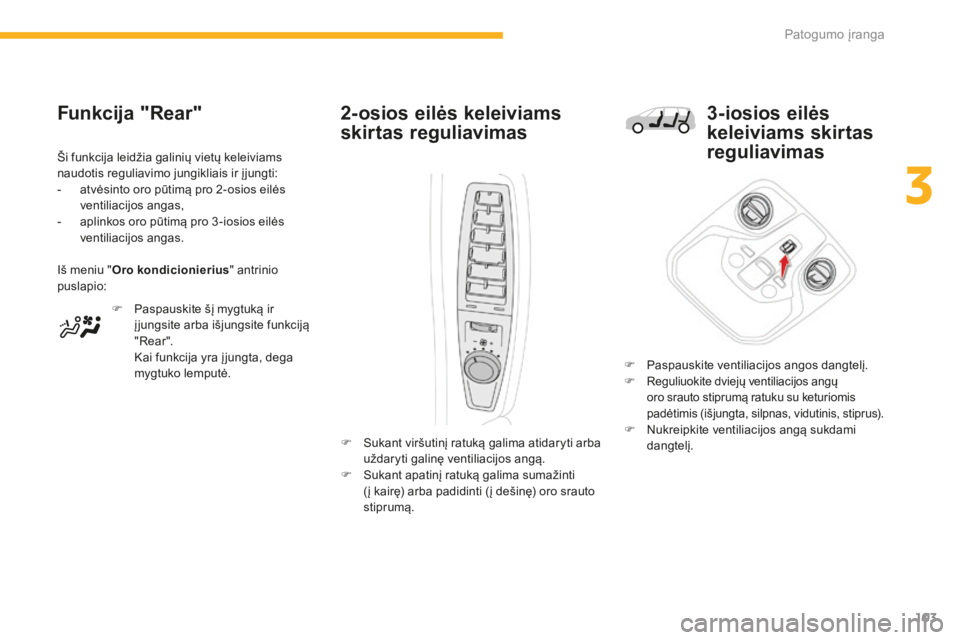

Funkcija "Rear"
F Paspauskite šį mygtuką ir į jungsite arba išjungsite funkciją
" Rear ".
K
ai funkcija yra į jungta, dega
mygtuko lemputė.
3-iosios eilės
keleiviams skirtas
reguliavimas
Iš meniu " Oro kondicionierius " antrinio
puslapio: Ši funkcija leidžia galinių vietų keleiviams
naudotis reguliavimo jungikliais ir į jungti:
-
a
tvėsinto oro pūtimą pro 2-osios eilės
ventiliacijos angas,
-
a
plinkos oro pūtimą pro 3 -iosios eilės
ventiliacijos angas.
F
S
ukant viršutinį ratuką galima atidaryti arba
uždaryti galinę ventiliacijos angą.
F
S
ukant apatinį ratuką galima sumažinti
(į kairę) arba padidinti (į dešinę) oro srauto
stiprumą.
2-osios eilės keleiviams
skirtas reguliavimas
F Paspauskite ventiliacijos angos dangtelį.
F Reguliuokite dviejų ventiliacijos angų
oro srauto stiprumą ratuku su keturiomis
padėtimis (išjungta, silpnas, vidutinis, stiprus).
F Nukreipkite ventiliacijos angą sukdami dangtelį.
3
Patogumo įranga
Page 106 of 428

104
C4-Picasso-II_lt_Chap03_confort_ed01-2014
Šerkšno ir aprasojimo pašalinimas nuo priekinio stiklo
F Paspauskite šį mygtuką, kad nuo priekinio stiklo ir nuo šoninių
stiklų greičiau pašalintumėte
aprasojimą ir šerkšną. Užsidegs
mygtuko lemputė.
Automobilio su "Stop & Start" (sustabdymo ir
paleidimo) sistema, kol yra į jungtas aprasojimo
nudžiovinimas, STOP režimas nėra veikiantis.
Sistema automatiškai valdo oro kondicionierių
(priklausomai nuo modifikacijos), oro srauto
stiprumą, oro įleidimą ir paskirsto oro srautus
optimaliai į priekinį stiklą ir šoninius stiklus.
F
N
orėdami išjungti iš naujo paspauskite šį
mygtuką, lemputė užges.
Ventiliacija įjungus
kontaktą
Įjungę kontaktą jūs galite naudotis
ventiliacijos sistema ir pasiekti meniu " Oro
kondicionierius ", kad galėtumėte reguliuoti
oro srauto stiprumą ir srautų skirstymą salone.
Ši funkcija yra pasiekiama kelias minutes,
priklausomai nuo jūsų automobilio
akumuliatoriaus įkrovos lygio.
Naudojantis šia funkcija nėra į jungiamas oro
kondicionierius.
Variklyje likusia šiluma jūs galite pašildyti
saloną naudodamiesi temperatūros reguliavimo
mygtukais.
Patogumo įranga
Page 107 of 428

105
C4-Picasso-II_lt_Chap03_confort_ed01-2014

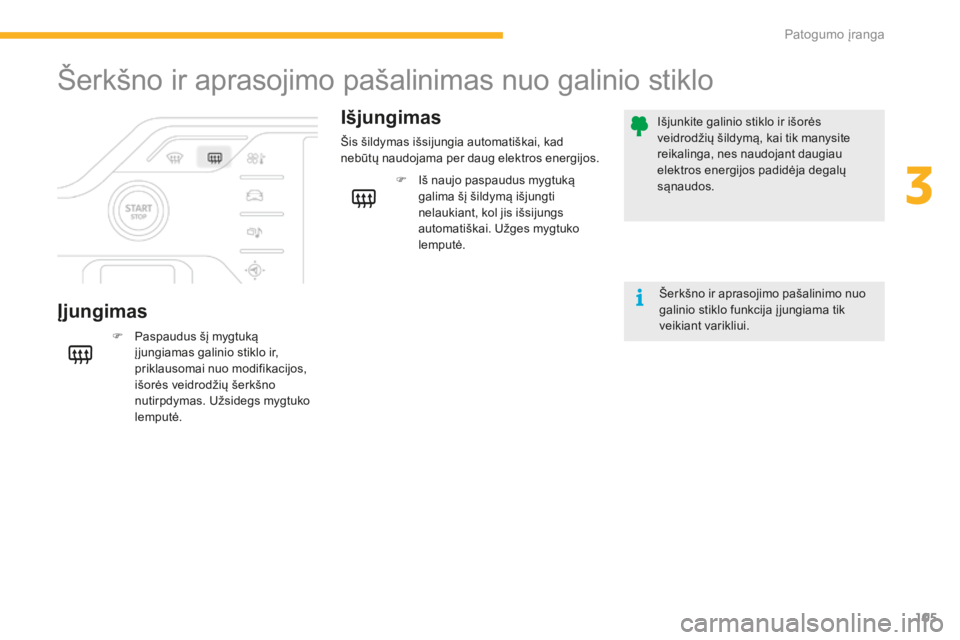

Šerkšno ir aprasojimo pašalinimas nuo galinio stiklo
ĮjungimasIšjungimas
F Paspaudus šį mygtuką
į jungiamas galinio stiklo ir,
priklausomai nuo modifikacijos,
išorės veidrodžių šerkšno
nutirpdymas. Užsidegs mygtuko
lemputė. Šis šildymas išsijungia automatiškai, kad
nebūtų naudojama per daug elektros energijos.
Šerkšno ir aprasojimo pašalinimo nuo
galinio stiklo funkcija į jungiama tik
veikiant varikliui.
Išjunkite galinio stiklo ir išorės
veidrodžių šildymą, kai tik manysite
reikalinga, nes naudojant daugiau
elektros energijos padidėja degalų
sąnaudos.
F
I
š naujo paspaudus mygtuką
galima šį šildymą išjungti
nelaukiant, kol jis išsijungs
automatiškai. Užges mygtuko
lemputė.
3
Patogumo įranga
Page 108 of 428

106
C4-Picasso-II_lt_Chap03_confort_ed01-2014

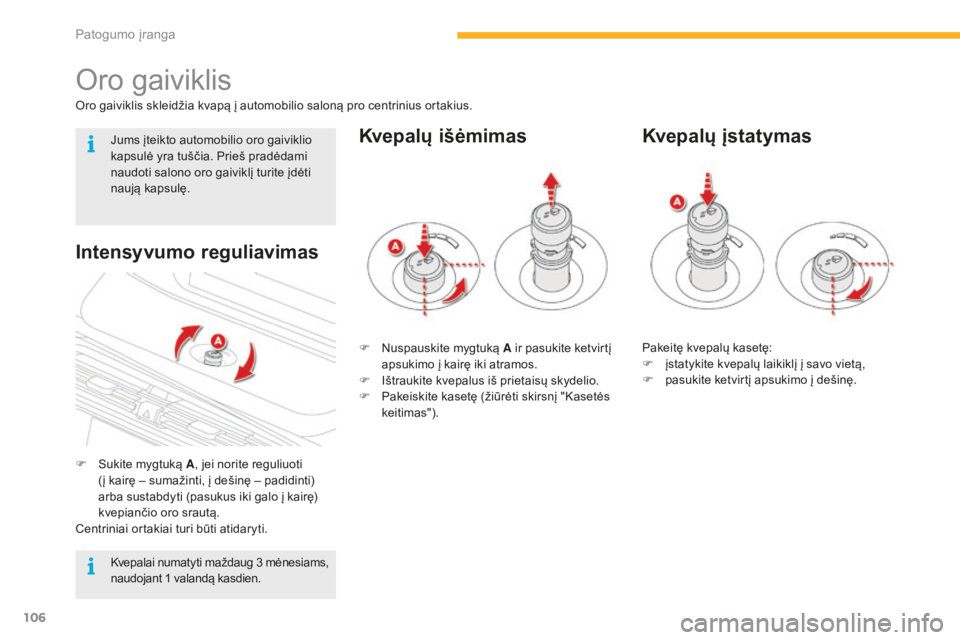

Oro gaiviklis
Oro gaiviklis skleidžia kvapą į automobilio saloną pro centrinius ortakius.
F
S
ukite mygtuką A , jei norite reguliuoti
(į kairę – sumažinti, į dešinę – padidinti)
arba sustabdyti (pasukus iki galo į kairę)
kvepiančio oro srautą.
Centriniai ortakiai turi būti atidaryti. F
N
uspauskite mygtuką A ir pasukite ketvirtį
apsukimo į kairę iki atramos.
F
I
štraukite kvepalus iš prietaisų skydelio.
F
P
akeiskite kasetę (žiūrėti skirsnį "Kasetės
keitimas").
Kvepalų išėmimas
Intensyvumo reguliavimas
Pakeitę kvepalų kasetę:
F į statykite kvepalų laikiklį į savo vietą,
F
p
asukite ketvirtį apsukimo į dešinę.
Kvepalų įstatymas
Kvepalai numatyti maždaug 3 mėnesiams,
n audojant 1 valandą kasdien.
Jums įteikto automobilio oro gaiviklio
kapsulė yra tuščia. Prieš pradėdami
naudoti salono oro gaiviklį turite įdėti
naują kapsulę.
Patogumo įranga
Page 109 of 428

107
C4-Picasso-II_lt_Chap03_confort_ed01-2014

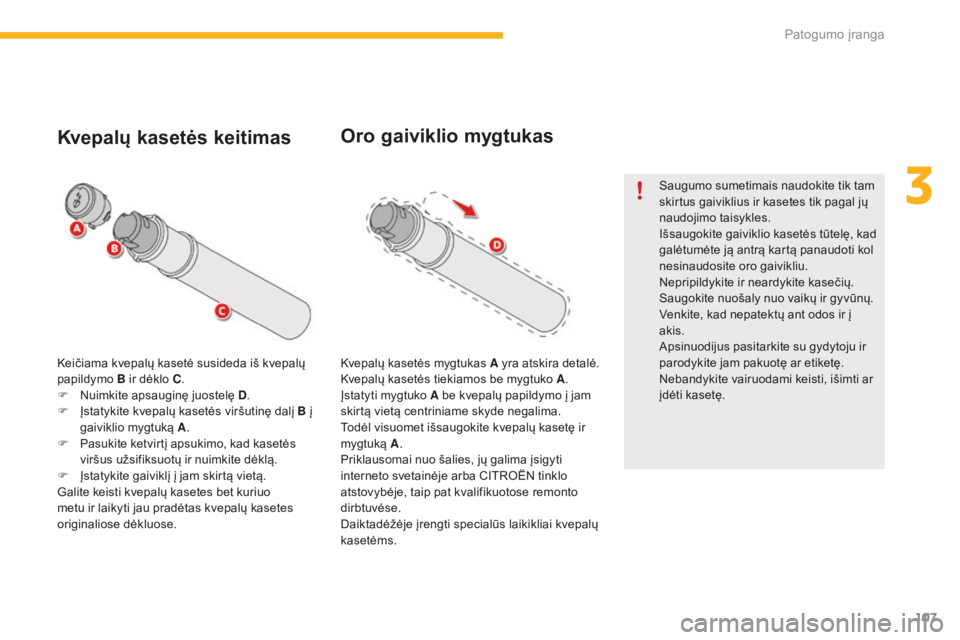

Keičiama kvepalų kasetė susideda iš kvepalų
papildymo B ir dėklo C .
F
N
uimkite apsauginę juostelę D.
F
Į
statykite kvepalų kasetės viršutinę dalį B į
gaiviklio mygtuką A .
F
P
asukite ketvirtį apsukimo, kad kasetės
viršus užsifiksuotų ir nuimkite dėklą.
F
Į
statykite gaiviklį į jam skirtą vietą.
Galite keisti kvepalų kasetes bet kuriuo
metu ir laikyti jau pradėtas kvepalų kasetes
originaliose dėkluose.
Kvepalų kasetės keitimas
Kvepalų kasetės mygtukas A yra atskira detalė.
Kvepalų kasetės tiekiamos be mygtuko A .
Įstatyti mygtuko A be kvepalų papildymo į jam
skirtą vietą centriniame skyde negalima.
Todėl visuomet išsaugokite kvepalų kasetę ir
mygtuką A.
Priklausomai nuo šalies, jų galima įsigyti
interneto svetainėje arba CITROËN tinklo
atstovybėje, taip pat kvalifikuotose remonto
dirbtuvėse.
Daiktadėžėje įrengti specialūs laikikliai kvepalų
kasetėms.
Oro gaiviklio mygtukas
Saugumo sumetimais naudokite tik tam
skirtus gaiviklius ir kasetes tik pagal jų
naudojimo taisykles.
Išsaugokite gaiviklio kasetės tūtelę, kad
galėtumėte ją antrą kartą panaudoti kol
nesinaudosite oro gaivikliu.
Nepripildykite ir neardykite kasečių.
Saugokite nuošaly nuo vaikų ir gyvūnų.
Venkite, kad nepatektų ant odos ir į
akis.
Apsinuodijus pasitarkite su gydytoju ir
parodykite jam pakuotę ar etiketę.
Nebandykite vairuodami keisti, išimti ar
įdėti kasetę.
3
Patogumo įranga
Page 110 of 428

108
C4-Picasso-II_lt_Chap03_confort_ed01-2014

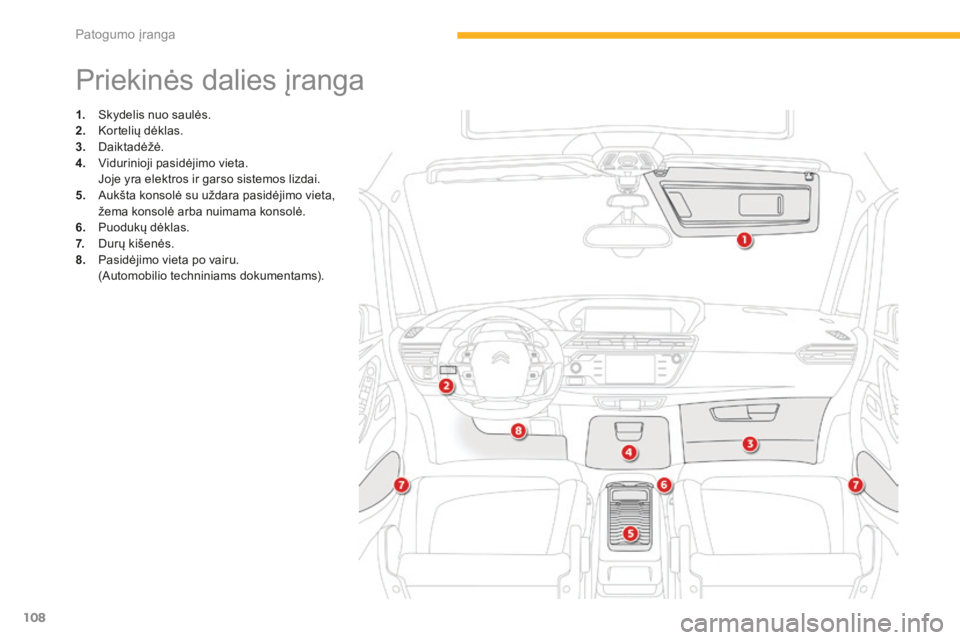

Priekinės dalies įranga
1. Skydelis nuo saulės.
2. Kortelių dėklas.
3.
D
aiktadėžė.
4.
V
idurinioji pasidėjimo vieta.
J
oje yra elektros ir garso sistemos lizdai.
5.
A
ukšta konsolė su uždara pasidėjimo vieta,
žema konsolė arba nuimama konsolė.
6.
P
uodukų dėklas.
7.
Du
rų kišenės.
8.
P
asidėjimo vieta po vairu.
(
Automobilio techniniams dokumentams).
Patogumo įranga
