CITROEN C4 SPACETOURER 2018 Kezelési útmutató (in Hungarian)

89
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

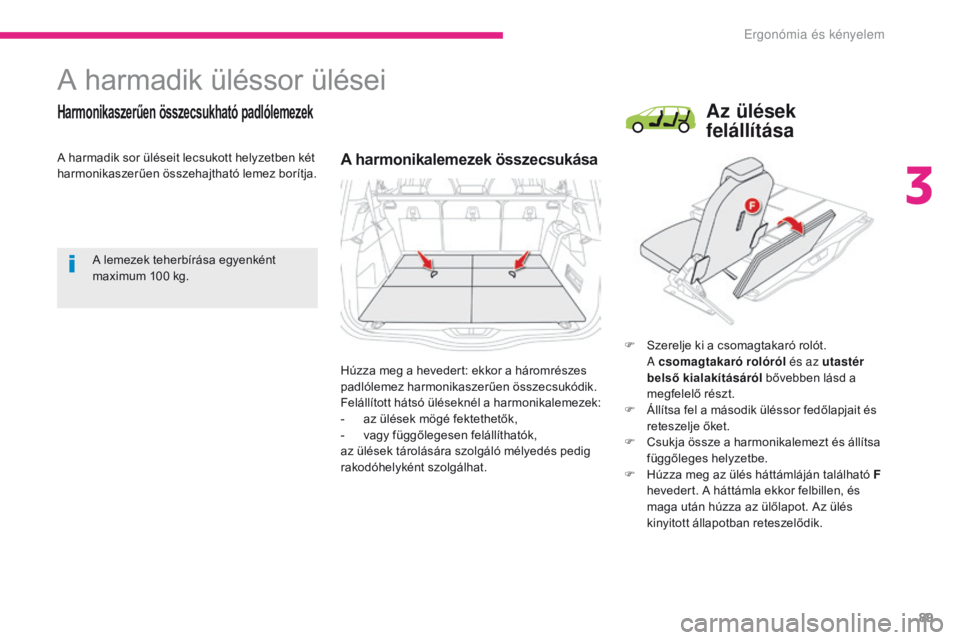

A harmadik üléssor ülései
Harmonikaszerűen összecsukható padlólemezek
A harmonikalemezek összecsukása
F Szerelje ki a csomagtakaró rolót. A csomagtakaró rolóról és az utastér
belső kialakítá sáról bővebben lásd a
megfelelő részt.
F

Á
llítsa fel a második üléssor fedőlapjait és
reteszelje őket.
F

C
sukja össze a harmonikalemezt és állítsa
függőleges helyzetbe.
F

H
úz
z
a meg az ülés háttámláján található F
hevedert. A háttámla ekkor felbillen, és
maga után húzza az ülőlapot. Az ülés
kinyitott állapotban reteszelődik.
A lemezek teherbírása egyenként
maximum 100 kg.
Húzza meg a hevedert: ekkor a háromrészes
padlólemez harmo
nikas

zerűen összecsukódik.
Felállított hátsó üléseknél a har
m

onikale
m

ezek:
-

a

z ülések mögé fektethetők,
-

v

agy függőlegesen felállíthatók,
az ülések tárolására szolgáló mé
l

yedés pedig
rakodóhelyként szol
gá

lhat.
Az ülések
felállítása
A harmadik sor üléseit lecsukott helyzetben két
harmonikaszerűen összehajtható lemez borítja.
3
Ergon

90
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
F Állítsa fel a második üléssor fedőlapjait és reteszelje őket.
F

E
ngedje le a fejtámlákat.
F

Á
llítsa függőleges helyzetbe a
harmonikalemezt az ülés mö
g

ött.
F

E
llenőrizze a harmadik sor üléseihez
tartozó biztonsági övek rögzítését, és hogy
nincsenek-e meggyűrődve.
F

H
úzza meg az ülés háttámlájá
n
ak alján
található G hevedert. Ekkor az ülés
reteszelése kioldódik. Mielőtt a harmadik sor ülésein bármit
állítana, állítsa fel a második ülés
s

or
hátlapjait és reteszelje őket.
Soha ne próbálja meg úgy összecsukni
a harmadik üléssor üléseit, hogy
előzetesen a háttámla teljes
reteszelődéséig ne nyitotta volna ki
őket.
Ne hagyjon semmit a harmadik üléssor
ülőlapjain, illetve azok alatt, ami
k

or
lecsukja őket.
Engedje el a G hevedert az ülés
lecsukásakor, mert becsípheti az ujját.
Gyermekeinek csak az Ön felügyelete
mellett engedje az ülések beállítását.
F

E
zt követően nyomja finoman előre a
háttámlát. A háttámla előrebillen és
rácsukódik az ülőlapra. Az összehajtott
ülés ezután elfoglalja helyét az erre a célra
kialakított mélye
d
ésben.
F
H
elyezze rá a harmonikale
m
ezeket a
lesüllyesztett ülé
s
ekre.
Az ülések elrejtése
Ergonómia és kényelem

91
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

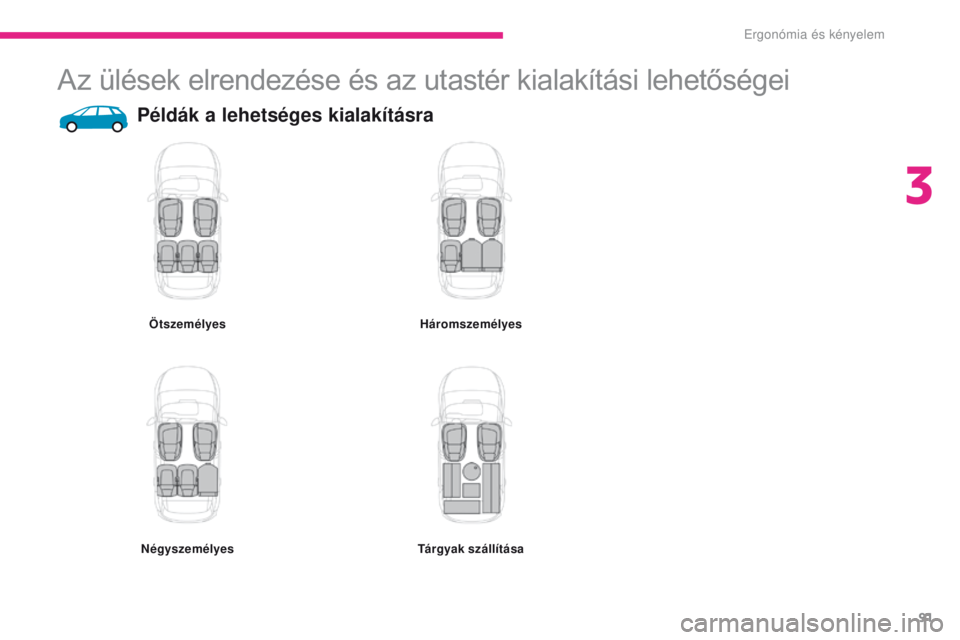

Az ülések elrendezése és az utastér kialakítási lehetőségei
Példák a lehetséges kialakításra
Ötszemélyes
Négyszemélyes Háromszemélyes
Tárgyak szállítása
3
Ergonómia és kényelem

92
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

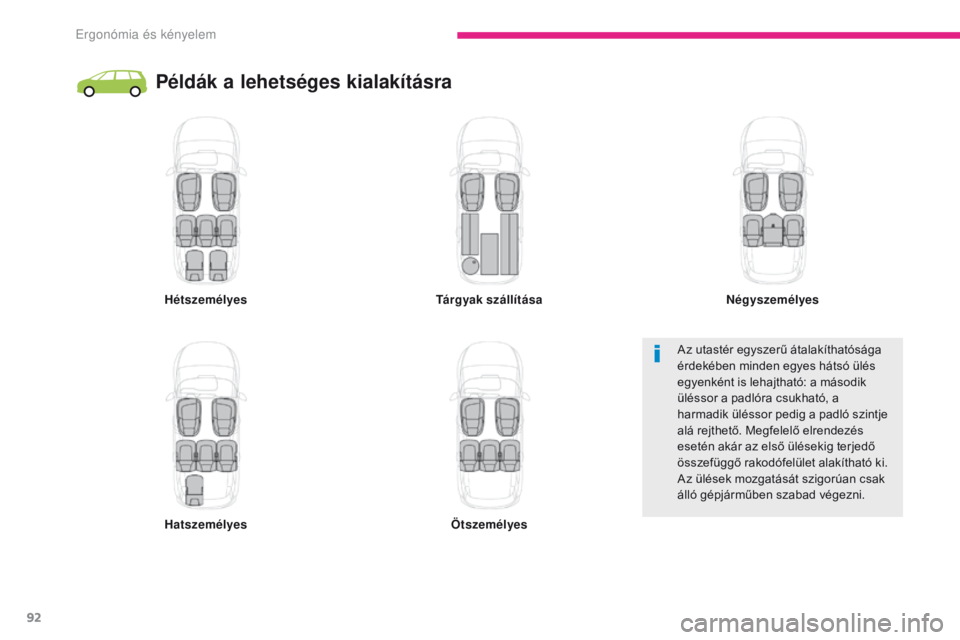

Példák a lehetséges kialakításra
HétszemélyesHatszemélyes Tárgyak szállítása
Ötszemélyes Négyszemélyes
Az utastér egyszerű átalakíthatósága
érdekében minden egyes hátsó ülés
egyenként is lehajtható: a második
üléssor a padlóra csukható, a
harmadik üléssor pedig a padló szintje
alá rejthető. Megfelelő elrendezés
esetén akár az első ülésekig terjedő
összefüggő rakodófelület alakítható ki.
Az ülések mozgatását szigorúan csak
álló gépjárműben szabad végezni.
Ergonómia és kényelem

93
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

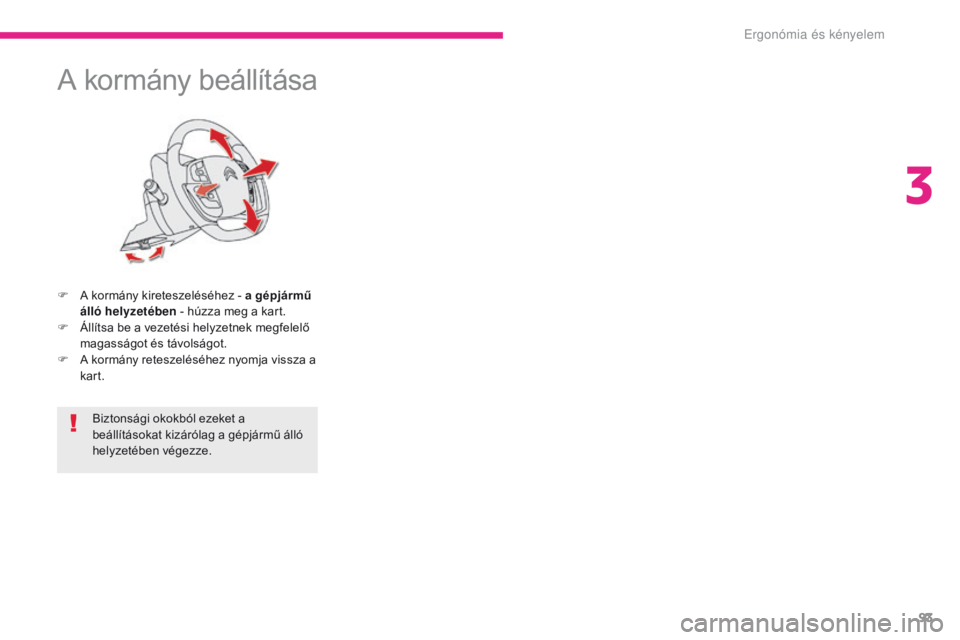

A kormány beállítása
F A kormány kireteszeléséhez - a gépjármű álló helyzetében - húzza meg a kart.
F

Á
llítsa be a vezetési helyzetnek megfelelő
magasságot és távolságot.
F

A k
ormány reteszeléséhez nyomja vissza a
kart.
Biztonsági okokból ezeket a
beállításokat kizárólag a gépjármű álló
helyzetében végezze.
3
Ergonómia és kényelem

94
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

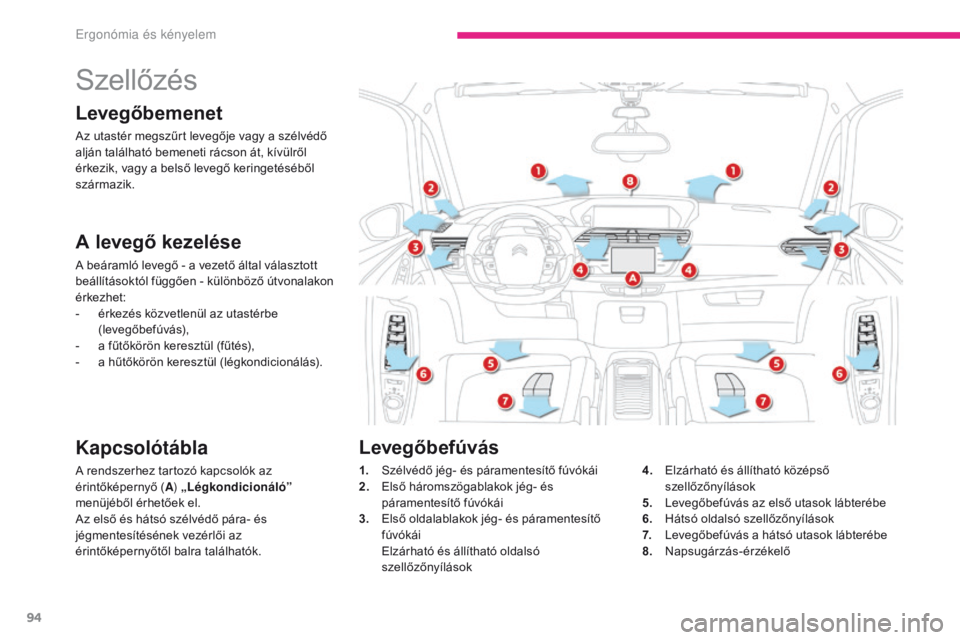

Szellőzés
Levegőbemenet
Az utastér megszűrt levegője vagy a szélvédő
alján található bemeneti rácson át, kívülről
érkezik, vagy a belső levegő keringetéséből
származik.
A levegő kezelése
A beáramló levegő - a vezető által választott
beállításoktól függően - különböző útvonalakon
érkezhet:
-
é
rkezés közvetlenül az utastérbe
(levegőbefúvás),
-

a f
űtőkörön keresztül (fűtés),
-

a h
űtőkörön keresztül (légkondicionálás).
Kapcsolótábla
A rendszerhez tartozó kapcsolók az
érintőképernyő ( A) „Légkondicionáló”
menüjéből érhetőek el.
Az első és hátsó szélvédő pára- és
jégmentesítésének vezérlői az
érintőképernyőtől balra találhatók. 1. S
zélvédő jég- és páramentesítő fúvókái
2. E lső háromszögablakok jég- és
páramentesítő fúvókái
3.
E

lső oldalablakok jég- és páramentesítő
fúvókái
E

lzárható és állítható oldalsó
szellőzőnyílások 4. E
lzárható és állítható középső
szellőzőnyílások
5.
L

evegőbefúvás az első utasok lábterébe
6.
H

átsó oldalsó szellőzőnyílások
7.
L

evegőbefúvás a hátsó utasok lábterébe
8.
N

apsugárzás-érzékelő
Levegőbefúvás
Ergonómia és kényelem

95
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
A rendszerek hatékony működése érdekében tartsa be a következő használati és
karbantartási szabályokat:
F
A
z egyenletes levegőeloszlás biztosítása érdekében ne takarja el a szélvédő
aljánál található külső levegőbemeneti rácsokat, a fúvókákat, szellőzőnyílásokat,
levegőkimeneti nyílásokat és a csomagtartóban található szellőzőnyílásokat.
F

N
e takarja el a műszer falon található, az automata légkondicionáló szabályozását
szolgáló fényerő-érzékelőt.
F

A t
ökéletes működőképesség fenntartása érdekében havonta egyszer-kétszer
kapcsolja be legalább 5 -10 percre a légkondicionáló rendszert.
F

Ü
gyeljen az utastéri szűrő megfelelő állapotára, és cserélje rendszeresen a
szűrőbetéteket.
K

ombinált utastéri szűrő használatát ajánljuk. A szűrő aktív adalékanyagának
köszönhetően nagyban hozzájárul az utasok által belélegzett levegő megtisztításához
és az utastér tisztaságának megőrzéséhez (allergiás tünetek, kellemetlen szagok és
zsírlerakódás csökkentése).
F

A l
égkondicionáló megfelelő működésének biztosítása érdekében javasoljuk, hogy a
szerviz- és garanciafüzetben feltüntetett időközönként ellenőriztesse a rendszert.
F

H
a a rendszer nem hűt, kapcsolja ki és forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.

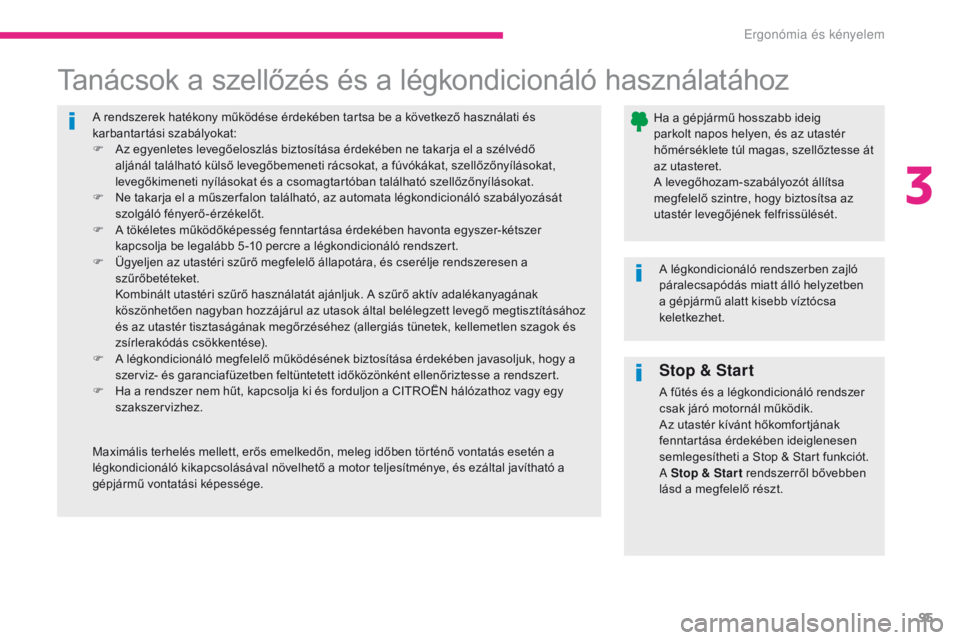

Tanácsok a szellőzés és a légkondicionáló használatához
Ha a gépjármű hosszabb ideig
parkolt napos helyen, és az utastér
hőmérséklete túl magas, szellőztesse át
az utasteret.
A levegőhozam-szabályozót állítsa
megfelelő szintre, hogy biztosítsa az
utastér levegőjének felfrissülését.
A légkondicionáló rendszerben zajló
páralecsapódás miatt álló helyzetben
a gépjármű alatt kisebb víztócsa
keletkezhet.
Maximális terhelés mellett, erős emelkedőn, meleg időben történő vontatás esetén a
légkondicionáló kikapcsolásával növelhető a motor teljesítménye, és ezáltal javítható a
gépjármű vontatási képessége.
Stop & Start
A fűtés és a légkondicionáló rendszer
csak járó motornál működik.
Az utastér kívánt hőkomfortjának
fenntartása érdekében ideiglenesen
semlegesítheti a Stop & Start funkciót.
A Stop & Star t rendszerről bővebben
lásd a megfelelő részt.
3
Ergonómia és kényelem

96
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

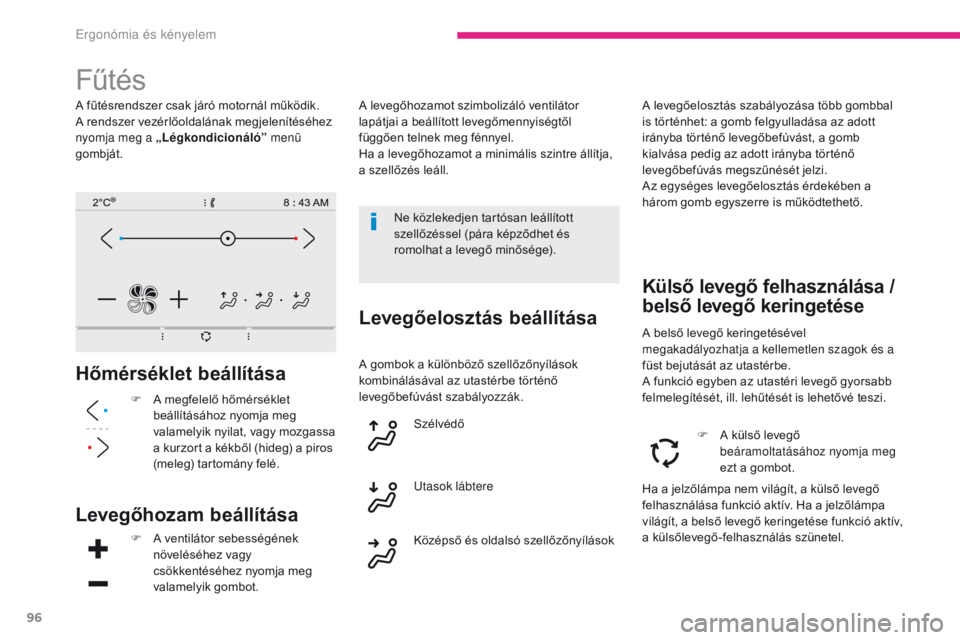

Fűtés
Hőmérséklet beállítása
F A megfelelő hőmérséklet beállításához nyomja meg
valamelyik nyilat, vagy mozgassa
a kurzort a kékből (hideg) a piros
(meleg) tartomány felé.
Levegőhozam beállítása
F A ventilátor sebességének növeléséhez vagy
csökkentéséhez nyomja meg
valamelyik gombot.
Levegőelosztás beállításaA belső levegő keringetésével
megakadályozhatja a kellemetlen szagok és a
füst bejutását az utastérbe.
A funkció egyben az utastéri levegő gyorsabb
felmelegítését, ill. lehűtését is lehetővé teszi.
Szélvédő
Középső és oldalsó szellőzőnyílások Utasok lábtere A levegőelosztás szabályozása több gombbal
is történhet: a gomb felgyulladása az adott
irányba történő levegőbefúvást, a gomb
kialvása pedig az adott irányba történő
levegőbefúvás megszűnését jelzi.
Az egységes levegőelosztás érdekében a
három gomb egyszerre is működtethető.
Külső levegő felhasználása /

belső levegő keringetése
F A külső levegő
beáramoltatásához nyomja meg
ezt a gombot.
Ne közlekedjen tartósan leállított
szellőzéssel (pára képződhet és
romolhat a levegő minősége).
A fűtésrendszer csak járó motornál működik.
A rendszer vezérlőoldalának megjelenítéséhez
nyomja meg a „Légkondicionáló”
menü
gombját. A levegőhozamot szimbolizáló ventilátor
lapátjai a beállított levegőmennyiségtől
függően telnek meg fénnyel.
Ha a levegőhozamot a minimális szintre állítja,
a szellőzés leáll.
A gombok a különböző szellőzőnyílások
kombinálásával az utastérbe történő
levegőbefúvást szabályozzák.
Ha a jelzőlámpa nem világít, a külső levegő
felhasználása funkció aktív. Ha a jelzőlámpa
világít, a belső levegő keringetése funkció aktív,
a külsőlevegő-felhasználás szünetel.
Ergon

97
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

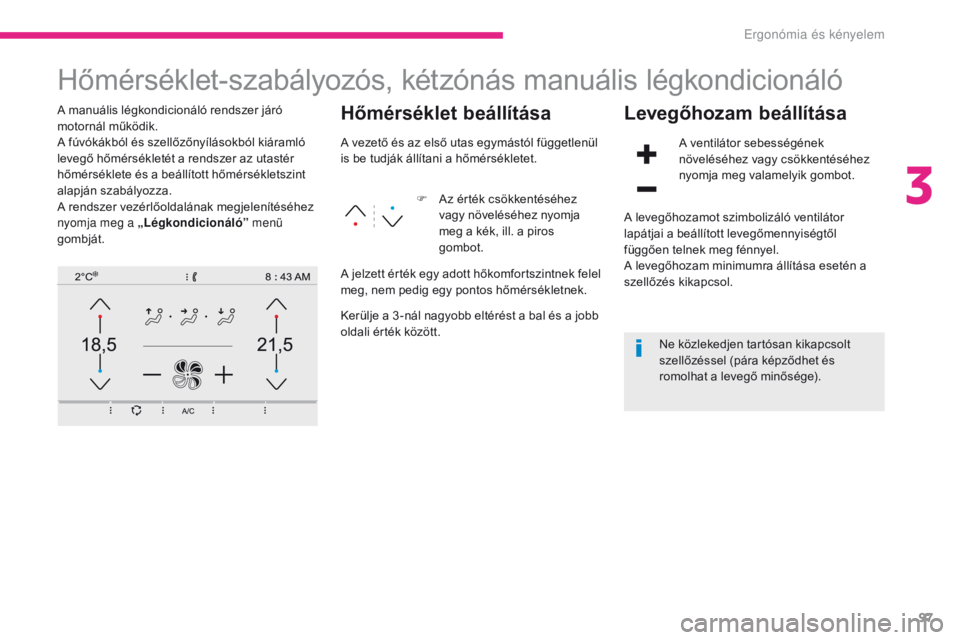

Hőmérséklet-szabályozós, kétzónás manuális légkondicionáló
A manuális légkondicionáló rendszer járó
motornál működik.
A fúvókákból és szellőzőnyílásokból kiáramló
levegő hőmérsékletét a rendszer az utastér
hőmérséklete és a beállított hőmérsékletszint
alapján szabályozza.
A rendszer vezérlőoldalának megjelenítéséhez
nyomja meg a „Légkondicionáló” menü
gombját.Hőmérséklet beállítása
F Az érték csökkentéséhez vagy növeléséhez nyomja
meg a kék, ill. a piros
gombot.
Levegőhozam beállítása
A ventilátor sebességének
növeléséhez vagy csökkentéséhez
nyomja meg valamelyik gombot.
A vezető és az első utas egymástól függetlenül
is be tudják állítani a hőmérsékletet.
A jelzett érték egy adott hőkomfortszintnek felel
meg, nem pedig egy pontos hőmérsékletnek.
Kerülje a 3 -nál nagyobb eltérést a bal és a jobb
oldali érték között. A levegőhozamot szimbolizáló ventilátor
lapátjai a beállított levegőmennyiségtől
függően telnek meg fénnyel.
A levegőhozam minimumra állítása esetén a
szellőzés kikapcsol.
Ne közlekedjen tartósan kikapcsolt
szellőzéssel (pára képződhet és
romolhat a levegő minősége).
3
Ergon

98
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

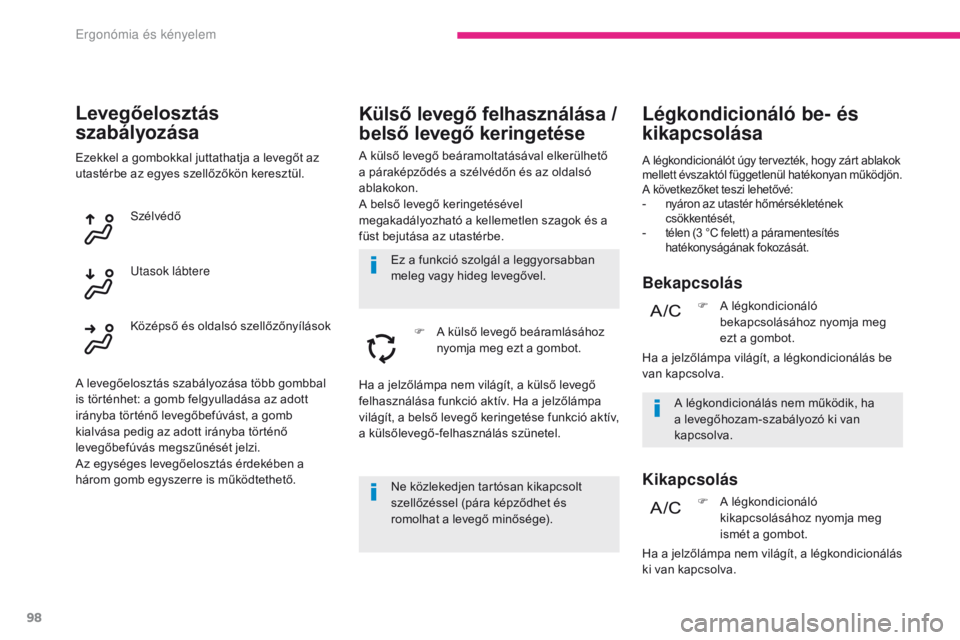

Külső levegő felhasználása /
belső levegő keringetése
A külső levegő beáramoltatásával elkerülhető
a páraképződés a szélvédőn és az oldalsó
ablakokon.
A belső levegő keringetésével
megakadályozható a kellemetlen szagok és a
füst bejutása az utastérbe.F

A k
ülső levegő beáramlásához
nyomja meg ezt a gombot.
Légkondicionáló be- és
kikapcsolása
Bekapcsolás
Kikapcsolás
A légkondicionálás nem működik, ha
a levegőhozam-szabályozó ki van
kapcsolva. F

A l
égkondicionáló
bekapcsolásához nyomja meg
ezt a gombot.
Ne közlekedjen tartósan kikapcsolt
szellőzéssel (pára képződhet és
romolhat a levegő minősége). Ez a funkció szolgál a leggyorsabban
meleg vagy hideg levegővel.
A légkondicionálót úgy tervezték, hogy zárt ablakok
mellett évszaktól függetlenül hatékonyan működjön.
A következőket teszi lehetővé:
- nyáron az utastér hőmérsékletének csökkentését,
- télen (3 °C felett) a páramentesítés hatékonyságának fokozását.
F A légkondicionáló
kikapcsolásához nyomja meg
ismét a gombot.
Levegőelosztás
szabályozása
Ezekkel a gombokkal juttathatja a levegőt az
utastérbe az egyes szellőzőkön keresztül.
Szélvédő
A levegőelosztás szabályozása több gombbal
is történhet: a gomb felgyulladása az adott
irányba történő levegőbefúvást, a gomb
kialvása pedig az adott irányba történő
levegőbefúvás megszűnését jelzi.
Az egységes levegőelosztás érdekében a
három gomb egyszerre is működtethető. Utasok lábtere
Középső és oldalsó szellőzőnyílások
Ha a jelzőlámpa nem világít, a külső levegő
felhasználása funkció aktív. Ha a jelzőlámpa
világít, a belső levegő keringetése funkció aktív,
a külsőlevegő-felhasználás szünetel. Ha a jelzőlámpa világít, a légkondicionálás be
van kapcsolva.
Ha a jelzőlámpa nem világít, a légkondicionálás
ki van kapcsolva.
Ergonómia és kényelem
