CITROEN C4CACTUS 2016 Notices Demploi (in French)

89
Signal de détresse
Alerte visuelle par les feux indicateurs de
direction allumés pour prévenir les autres
usagers de la route en cas de panne, de
remorquage ou d'accident d'un véhicule.
F
A
ppuyez sur ce bouton, les feux
indicateurs de direction clignotent.
Il peut fonctionner contact coupé.
Allumage automatique des
feux de détresse
Lors d'un freinage d'urgence, en fonction de la
décélération, les feux de détresse s'allument
automatiquement.
Ils s'éteignent automatiquement à la première
accélération.
F

V
ous pouvez également les éteindre en
appuyant sur le bouton. Ce dispositif permet de lancer un appel
d'urgence ou d'assistance vers les services
de secours ou vers la plateforme CITROËN
dédiée.
Appel d'urgence ou
d'assistance
Pour plus de détails sur l'utilisation de cet
équipement, reportez-vous à la rubrique "Audio
et télématique".
Avertisseur sonore
F Appuyez sur la partie centrale du volant.
5
Sécurité

90
Programme de stabilité électronique
(ESC : Electronic Stability Control) intégrant les
systèmes suivants :
-
l
'antiblocage des roues (ABS) et le
répartiteur électronique de freinage (REF),
-

l
'assistance au freinage d'urgence (AFU),
-

l
'antipatinage de roues (ASR),
-

l
e contrôle dynamique de stabilité (CDS).
Programme de stabilité électronique (ESC)
Définitions
Antiblocage des roues (ABS)
et répartiteur électronique de
freinage (REF)
Ce système accroît la stabilité et la maniabilité
de votre véhicule lors du freinage et contribue
à un meilleur contrôle dans les virages, en
particulier sur revêtement dégradé ou glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue.
Assistance au freinage d'urgence
(AFU)
Ce système permet, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
Antipatinage de roues (ASR)
Le système ASR optimise la motricité, afin
de limiter le patinage des roues, en agissant
sur les freins des roues motrices et sur le
moteur. Il permet aussi d'améliorer la stabilité
directionnelle du véhicule à l'accélération.
Contrôle dynamique de stabilité
(CDS)
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le système CDS veille roue par roue et agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Sécurité

91
L'allumage de ce témoin, couplé au
témoin STOP, accompagné d'un
signal sonore et d'un message,
indique un dysfonctionnement du
répartiteur électronique de freinage
(REF) pouvant provoquer une perte
de contrôle du véhicule au freinage.
Fonctionnement
L'allumage de ce témoin,
accompagné d'un signal sonore
et d'un message, indique un
dysfonctionnement du système ABS
pouvant provoquer une perte de
contrôle du véhicule au freinage.
Système d'antiblocage des roues
(ABS) et répartiteur électronique
de freinage (REF)En cas de changement de roues (pneus
et jantes), veillez à ce qu'elles soient
homologuées pour votre véhicule.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
En cas de freinage d'urgence,
appuyez très for tement sans jamais
relâcher l'effort.
L'arrêt est impératif.
Dans les deux cas, consultez le réseau
CITROËN ou un atelier qualifié.
5
Sécurité

92
Contrôle dynamique de stabilité
(CDS) et antipatinage de roue
(ASR)Le système CDS offre un surcroît de
sécurité en conduite normale, mais ne
doit pas inciter le conducteur à prendre
des risques supplémentaires ou à
rouler à des vitesses trop élevées.
Le fonctionnement du système est
assuré sous réserve du respect
des préconisations du constructeur,
concernant les roues (pneumatiques
et jantes), les composants de freinage,
les composants électroniques
et les procédures de montage et
d'intervention du réseau CITROËN.
Après un choc, faites vérifier le système
par le réseau CITROËN ou par un
atelier qualifié.
Activation
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
Dès qu'ils détectent un problème d'adhérence
ou de trajectoire, ces systèmes agissent sur le
fonctionnement du moteur et des freins.
Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut
s'avérer utile de neutraliser le système CDS
pour faire patiner les roues et retrouver de
l'adhérence.
Ceci est signalé par le clignotement
de ce témoin au combiné.
Anomalie de fonctionnement
Mais il est conseillé de réactiver le système dès
que possible. F

A
ppuyez sur le bouton.
Ce témoin et le voyant du bouton
s'allument : le système CDS n'agit
plus sur le fonctionnement du moteur.
Réactivation
Le système se réactive automatiquement après
chaque coupure de contact ou à partir de
50

km/h. F

A
ppuyez de nouveau sur
le bouton pour le réactiver
manuellement. L'allumage de ce témoin,
accompagné d'un signal sonore
et d'un message, indique un
dysfonctionnement du système.
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Sécurité

93

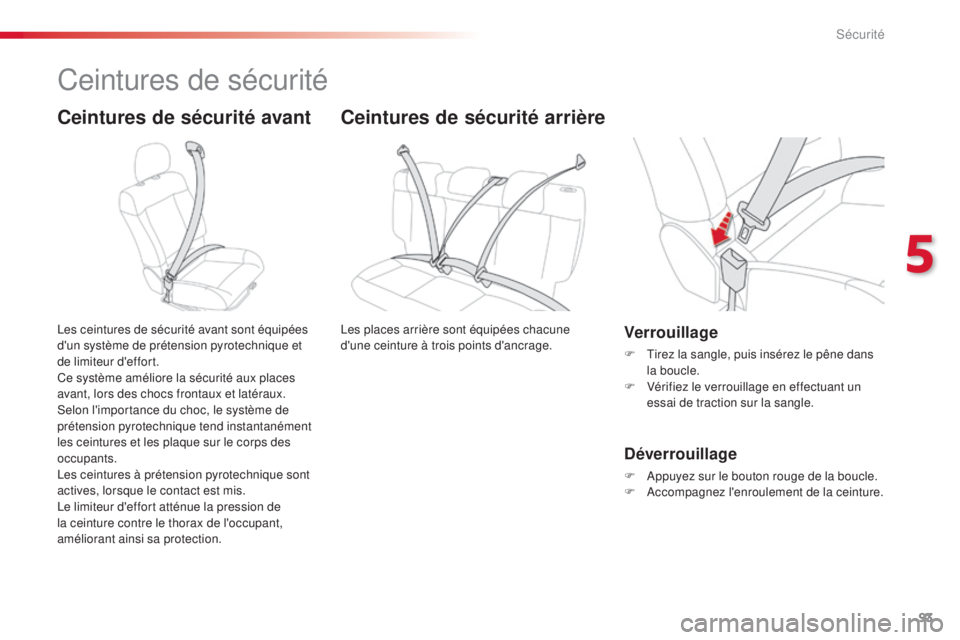

Ceintures de sécurité
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d'un système de prétension pyrotechnique et
de limiteur d'effort.
Ce système améliore la sécurité aux places
avant, lors des chocs frontaux et latéraux.
Selon l'importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.
Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Le limiteur d'effort atténue la pression de
la ceinture contre le thorax de l'occupant,
améliorant ainsi sa protection.Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l'enroulement de la ceinture.
Ceintures de sécurité arrière
Les places arrière sont équipées chacune
d'une ceinture à trois points d'ancrage.
5
Sécurité

94
A partir d'environ 20 km/h et pendant
d eux minutes, le(s) témoin(s)
clignote(nt) accompagné(s) d'un
signal sonore. Passées ces deux
minutes, le(s) témoin(s) reste(nt)
allumé(s) tant que le conducteur ou
le passager avant ne boucle pas la
ceinture.
Témoin(s) de non-bouclage /
débouclage de ceinture(s) Témoin(s) de ceinture(s) avant
À la mise du contact, le témoin 1
s'allume dans le combiné et le témoin
correspondant (
2 et 3) s'allume en
rouge dans l'afficheur des témoins de
ceinture et d'airbag frontal passager,
lorsque le conducteur et /ou le
passager avant n'a pas bouclé ou a
débouclé sa ceinture.
1.
T

émoin de non-bouclage / débouclage de
ceintures avant, dans le combiné.
2.
T

émoin de ceinture avant gauche.
3.
T

émoin de ceinture avant droite.
4.
T

émoin de ceinture arrière droite.
5.
T

émoin de ceinture arrière centrale.
6.
T

émoin de ceinture arrière gauche.
Témoin(s) de ceinture(s) arrière
Le témoin correspondant ( 4 à 6)
s'allume en rouge dans l'afficheur
des témoins de ceinture et d'airbag
frontal passager, lorsqu'un ou
plusieurs passagers arrière déboucle
sa ceinture.
Sécurité

95

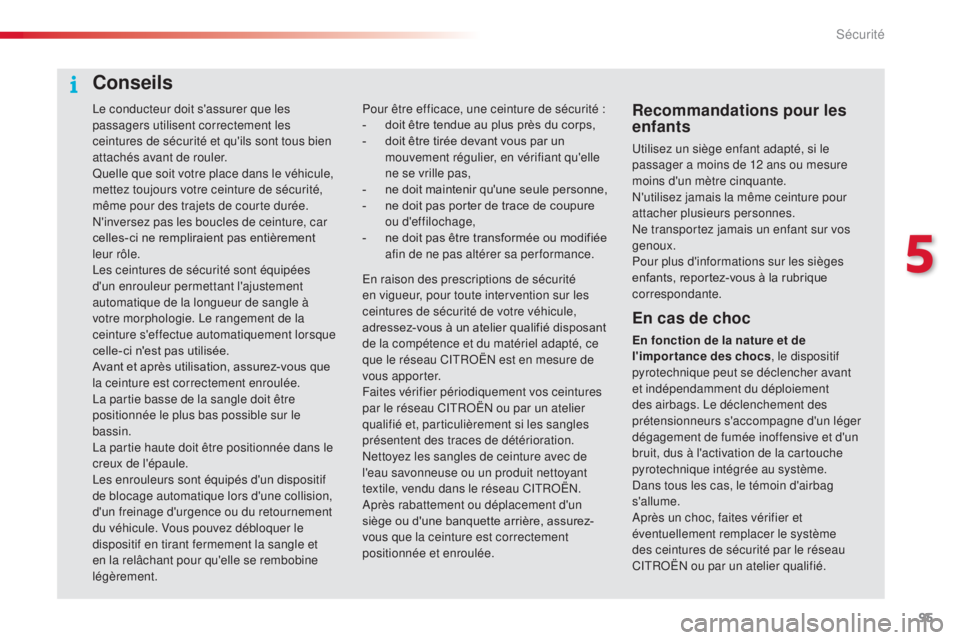

Le conducteur doit s'assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu'ils sont tous bien
attachés avant de rouler.
Quelle que soit votre place dans le véhicule,
mettez toujours votre ceinture de sécurité,
même pour des trajets de courte durée.
N'inversez pas les boucles de ceinture, car
celles-ci ne rempliraient pas entièrement
leur rôle.
Les ceintures de sécurité sont équipées
d'un enrouleur permettant l'ajustement
automatique de la longueur de sangle à
votre morphologie. Le rangement de la
ceinture s'effectue automatiquement lorsque
celle-ci n'est pas utilisée.
Avant et après utilisation, assurez-vous que
la ceinture est correctement enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur le
bassin.
La partie haute doit être positionnée dans le
creux de l'épaule.
Les enrouleurs sont équipés d'un dispositif
de blocage automatique lors d'une collision,
d'un freinage d'urgence ou du retournement
du véhicule. Vous pouvez débloquer le
dispositif en tirant fermement la sangle et
en la relâchant pour qu'elle se rembobine
légèrement.Recommandations pour les
enfants
Utilisez un siège enfant adapté, si le
passager a moins de 12 ans ou mesure
moins d'un mètre cinquante.
N'utilisez jamais la même ceinture pour
attacher plusieurs personnes.
Ne transportez jamais un enfant sur vos
genoux.
Pour plus d'informations sur les sièges
enfants, reportez-vous à la rubrique
correspondante.
Pour être efficace, une ceinture de sécurité

:
-

d

oit être tendue au plus près du corps,
-
d
oit être tirée devant vous par un
mouvement régulier, en vérifiant qu'elle
ne se vrille pas,
-

n

e doit maintenir qu'une seule personne,
-

n

e doit pas porter de trace de coupure
ou d'effilochage,
-

n

e doit pas être transformée ou modifiée
afin de ne pas altérer sa per formance.
En cas de choc
En fonction de la nature et de
l'importance des chocs , le dispositif
pyrotechnique peut se déclencher avant
et indépendamment du déploiement
des airbags. Le déclenchement des
prétensionneurs s'accompagne d'un léger
dégagement de fumée inoffensive et d'un
bruit, dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Dans tous les cas, le témoin d'airbag
s'allume.
Après un choc, faites vérifier et
éventuellement remplacer le système
des ceintures de sécurité par le réseau
CITROËN ou par un atelier qualifié.
En raison des prescriptions de sécurité
en vigueur, pour toute intervention sur les
ceintures de sécurité de votre véhicule,
adressez-vous à un atelier qualifié disposant
de la compétence et du matériel adapté, ce
que le réseau CITROËN est en mesure de
vous apporter.
Faites vérifier périodiquement vos ceintures
par le réseau CITROËN ou par un atelier
qualifié et, particulièrement si les sangles
présentent des traces de détérioration.
Nettoyez les sangles de ceinture avec de
l'eau savonneuse ou un produit nettoyant
textile, vendu dans le réseau CITROËN.
Après rabattement ou déplacement d'un
siège ou d'une banquette arrière, assurez-
vous que la ceinture est correctement
positionnée et enroulée.
Conseils
5
Sécurité

96
Airbags
Généralités
Système conçu pour contribuer à renforcer
la sécurité des occupants (sauf le passager
arrière central) en cas de collisions violentes.
Les airbags complètent l'action des ceintures
de sécurité équipées de limiteur d'effort (sauf
celle du passager arrière central).
Dans ce cas, les détecteurs électroniques
enregistrent et analysent les chocs frontaux et
latéraux subis dans les zones de détection de
choc :
-

e
n cas de choc violent, les airbags se
déploient instantanément et contribuent à
mieux protèger les occupants du véhicule
(sauf le passager arrière central)
; aussitôt
après le choc, les airbags se dégonflent
rapidement afin de ne gêner ni la visibilité,
ni la sortie éventuelle des occupants,
-

e
n cas de choc peu violent, d'impact sur la
face arrière et dans certaines conditions de
retournement, les airbags peuvent ne pas
se déployer
; seule la ceinture de sécurité
contribue à assurer votre protection dans
ces situations. Les airbags ne fonctionnent pas
contact coupé.
Cet équipement ne se déploie qu'une
seule fois. Si un second choc survient
(lors du même accident ou d'un autre
accident), l'airbag ne se déclenchera
plus.Le déclenchement d'un ou des airbags
s'accompagne d'un léger dégagement
de fumée et d'un bruit, dus à l'activation
de la cartouche pyrotechnique intégrée
au système.
Cette fumée n'est pas nocive, mais peut
se révéler irritante pour des personnes
sensibles.
Le bruit de la détonation liée au
déclenchement d'un ou des airbags
peut entraîner une légère diminution
de la capacité auditive pendant un bref
laps de temps.
Zones de détection de choc
A. Zone d'impact frontal.
B. Z
one d'impact latéral.
Sécurité

97
Neutralisation airbag frontal
passager
Seul l'airbag frontal passager peut être
neutralisé.
F
C
ontact coupé , introduisez la clé dans la
commande de neutralisation de l'airbag
passager.
F

T
ournez-la en position "OFF" .
F

R
etirez-la en maintenant cette position.A la mise du contact, ce témoin
s'allume dans l'afficheur des témoins
de ceintures. Il reste allumé pendant
toute la durée de neutralisation. Pour assurer la sécurité de votre enfant,
neutralisez impérativement l'airbag
frontal passager lorsque vous installez
un siège enfant "dos à la route" sur le
siège passager avant.
Sinon, l'enfant risquerait d'être
gravement blessé ou tué lors du
déploiement de l'airbag.
Réactivation airbag frontal
passager
Dès que vous enlevez le siège enfant "
dos à la
route ", contact coupé , tournez la commande
en position "ON" pour activer de nouveau
l'airbag et assurer ainsi la sécurité de votre
passager avant en cas de choc.

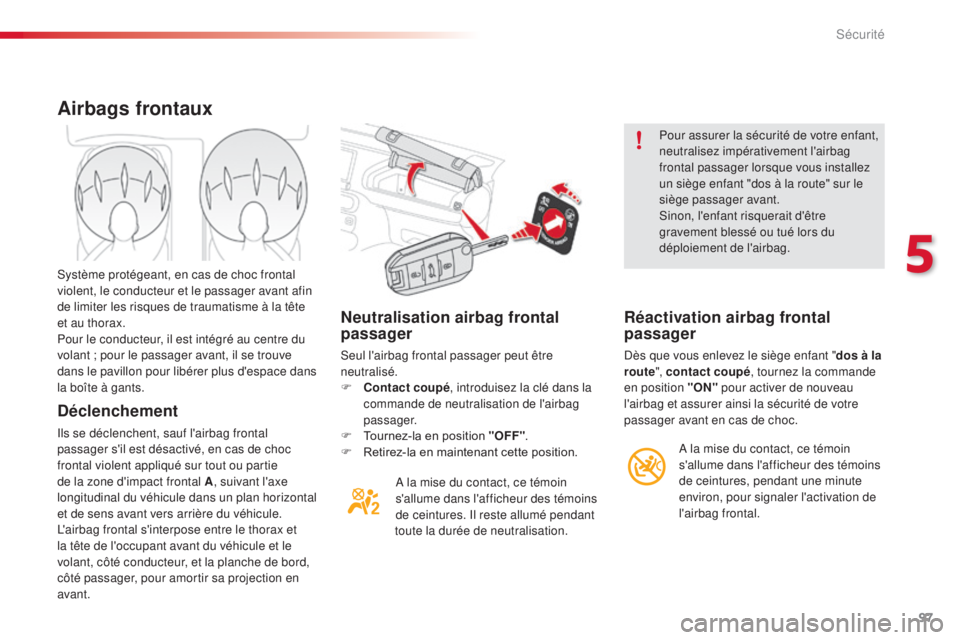

Airbags frontaux
Déclenchement
Ils se déclenchent, sauf l'airbag frontal
passager s'il est désactivé, en cas de choc
frontal violent appliqué sur tout ou partie
de la zone d'impact frontal A , suivant l'axe
longitudinal du véhicule dans un plan horizontal
et de sens avant vers arrière du véhicule.
L'airbag frontal s'interpose entre le thorax et
la tête de l'occupant avant du véhicule et le
volant, côté conducteur, et la planche de bord,
côté passager, pour amortir sa projection en
avant. Système protégeant, en cas de choc frontal
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme à la tête
et au thorax.
Pour le conducteur, il est intégré au centre du
volant ; pour le passager avant, il se trouve
dans le pavillon pour libérer plus d'espace dans
la boîte à gants.
A la mise du contact, ce témoin
s'allume dans l'afficheur des témoins
de ceintures, pendant une minute
environ, pour signaler l'activation de
l'airbag frontal.
5
Sécurité

98

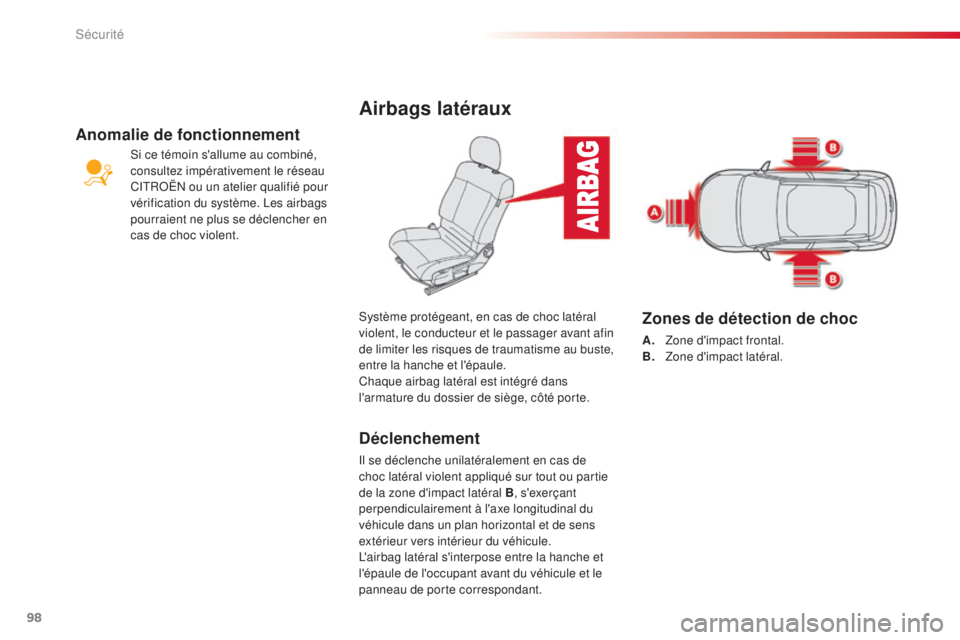

Airbags latéraux
Déclenchement
Il se déclenche unilatéralement en cas de
choc latéral violent appliqué sur tout ou partie
de la zone d'impact latéral B, s'exerçant
perpendiculairement à l'axe longitudinal du
véhicule dans un plan horizontal et de sens
extérieur vers intérieur du véhicule.
L'airbag latéral s'interpose entre la hanche et
l'épaule de l'occupant avant du véhicule et le
panneau de porte correspondant. Système protégeant, en cas de choc latéral
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme au buste,
entre la hanche et l'épaule.
Chaque airbag latéral est intégré dans
l'armature du dossier de siège, côté porte.
Zones de détection de choc
A. Zone d'impact frontal.
B. Z one d'impact latéral.
Anomalie de fonctionnement
Si ce témoin s'allume au combiné,
consultez impérativement le réseau
CITROËN ou un atelier qualifié pour
vérification du système. Les airbags
pourraient ne plus se déclencher en
cas de choc violent.
Sécurité
