CITROEN C4CACTUS 2016 Notices Demploi (in French)

69
Aménagements intérieurs avec boîte de vitesses manuelle
1. Pare-soleil.
2. Boîte à gants.
E

lle est équipée d'une prise JACK.
3.
P

rise accessoires 12 V (120 W maxi).
4.
P

rise USB.
5.
R

angements ouverts.
6.
P

orte-gobelets.
7.
A

ccoudoir avant avec rangement.
(

selon version).
8.
B

acs de por te avant.
9.
S

urtapis.
3
Ergonomie et confort

70

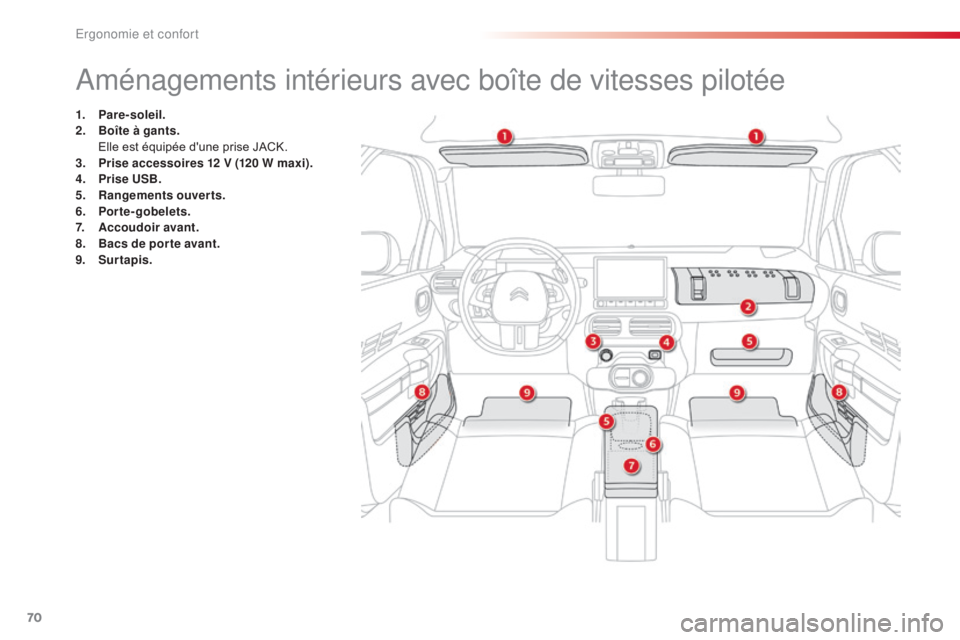

Aménagements intérieurs avec boîte de vitesses pilotée
1. Pare-soleil.
2. Boîte à gants.
E

lle est équipée d'une prise JACK.
3.
P

rise accessoires 12 V (120 W maxi).
4.
P

rise USB.
5.
R

angements ouverts.
6.
P

orte-gobelets.
7.
A

ccoudoir avant.
8.
B

acs de por te avant.
9.
S

urtapis.
Ergonomie et confort

71

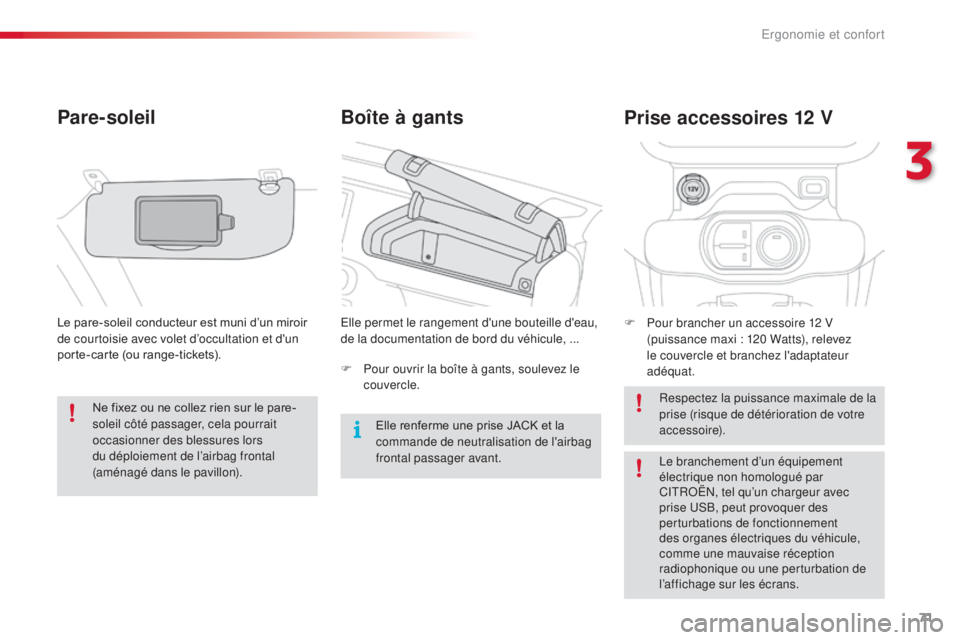

Boîte à gants
Pare-soleil
Le pare-soleil conducteur est muni d’un miroir
de courtoisie avec volet d’occultation et d'un
porte-carte (ou range-tickets). Elle permet le rangement d'une bouteille d'eau,
de la documentation de bord du véhicule, ...
F
P our brancher un accessoire 12 V
(puissance maxi : 120 Watts), relevez
le couvercle et branchez l'adaptateur
adéquat.
Prise accessoires 12 V
F Pour ouvrir la boîte à gants, soulevez le couvercle. Respectez la puissance maximale de la
prise (risque de détérioration de votre
accessoire).
Elle renferme une prise JACK et la
commande de neutralisation de l'airbag
frontal passager avant.
Ne fixez ou ne collez rien sur le pare-
soleil côté passager, cela pourrait
occasionner des blessures lors
du déploiement de l’airbag frontal
(aménagé dans le pavillon).
Le branchement d’un équipement
électrique non homologué par
CITROËN, tel qu’un chargeur avec
prise USB, peut provoquer des
perturbations de fonctionnement
des organes électriques du véhicule,
comme une mauvaise réception
radiophonique ou une perturbation de
l’affichage sur les écrans.
3
Ergonomie et confort

72
Prise JACK
Prise USB
Pendant son utilisation en USB,
l'équipement nomade peut se recharger
automatiquement.
Pour plus de détails sur l'utilisation de
cet équipement, reportez-vous à la
rubrique "Audio et télématique".
Pour plus de détails sur l'utilisation de
cet équipement, reportez-vous à la
rubrique "Audio et télématique". Elle permet de brancher un équipement
nomade pour écouter vos fichiers audio via les
haut-parleurs du véhicule.
La gestion des fichiers se fait à partir de votre
équipement nomade.
Elle permet de brancher un équipement
nomade ou une clé USB.
Elle lit les fichiers audio transmis au système
audio pour diffusion via les haut-parleurs du
véhicule.
Vous pouvez gérer ces fichiers avec les
commandes au volant ou l'autoradio. Un message s'affiche si la
consommation de l'équipement nomade
est supérieure à l'ampérage fourni par
le véhicule.
Ergonomie et confort

73

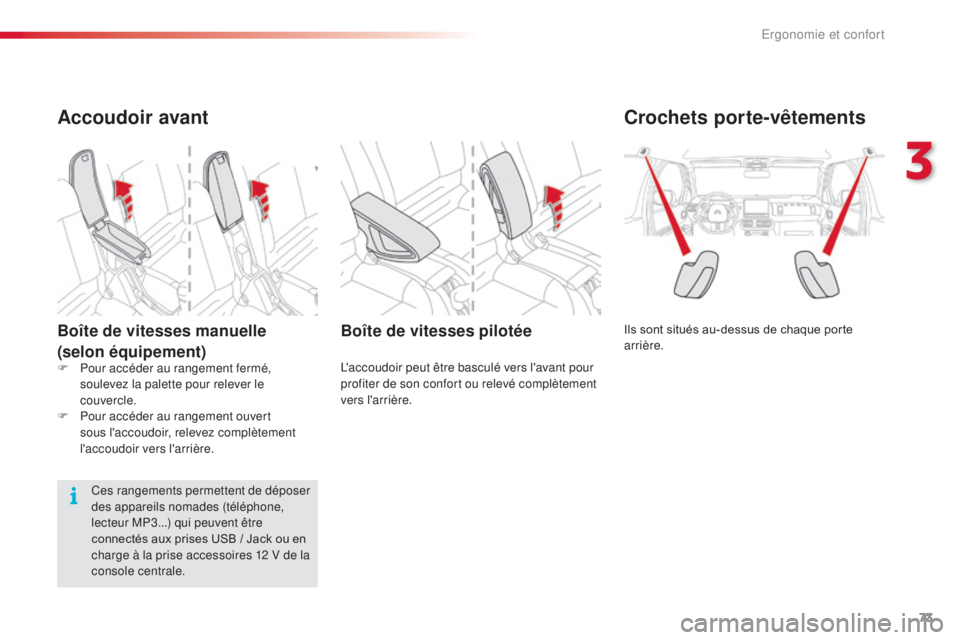

Crochets porte-vêtements
Ils sont situés au-dessus de chaque porte
arrière.Boîte de vitesses pilotée
L'accoudoir peut être basculé vers l'avant pour
profiter de son confort ou relevé complètement
vers l'arrière.
Accoudoir avant
Boîte de vitesses manuelle
(selon équipement)
Ces rangements permettent de déposer
des appareils nomades (téléphone,
lecteur MP3...) qui peuvent être
connectés aux prises USB / Jack ou en
charge à la prise accessoires 12 V de la
console centrale.
F

P

our accéder au rangement fermé,
soulevez la palette pour relever le
couvercle.
F

P

our accéder au rangement ouvert
sous l'accoudoir, relevez complètement
l'accoudoir vers l'arrière.
3
Ergonomie et confort

74

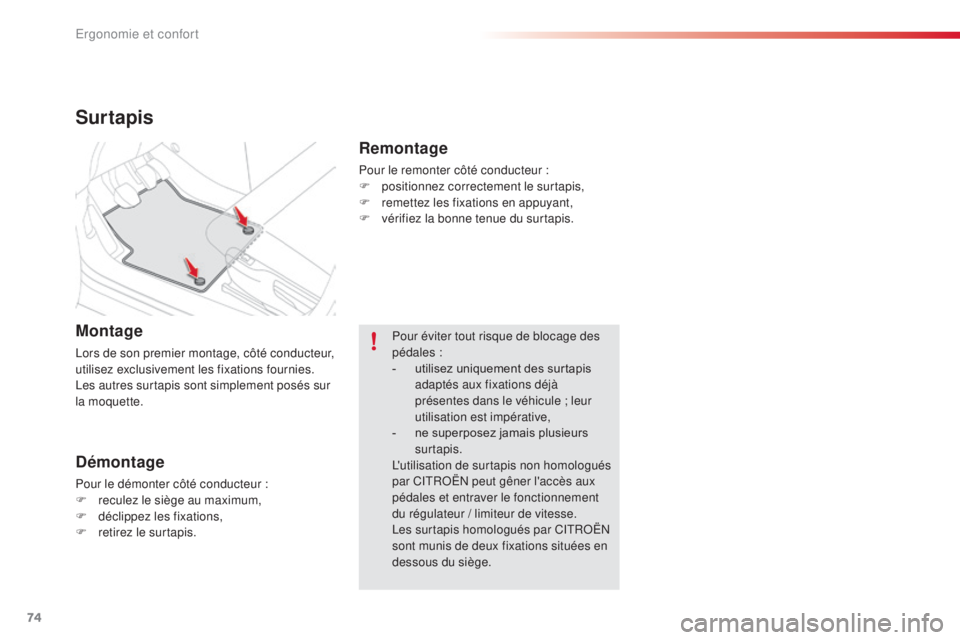

Surtapis
Montage
Lors de son premier montage, côté conducteur,
utilisez exclusivement les fixations fournies.
Les autres surtapis sont simplement posés sur
la moquette.
Démontage
Pour le démonter côté conducteur :
F r eculez le siège au maximum,
F

d
éclippez les fixations,
F

r
etirez le surtapis. Pour éviter tout risque de blocage des
pédales :
-

u
tilisez uniquement des surtapis
adaptés aux fixations déjà
présentes dans le véhicule ; leur
utilisation est impérative,
-
n
e superposez jamais plusieurs
surtapis.
L'utilisation de surtapis non homologués
par CITROËN peut gêner l'accès aux
pédales et entraver le fonctionnement
du régulateur / limiteur de vitesse.
Les surtapis homologués par CITROËN
sont munis de deux fixations situées en
dessous du siège.
Remontage
Pour le remonter côté conducteur :
F p ositionnez correctement le surtapis,
F

r
emettez les fixations en appuyant,
F

v
érifiez la bonne tenue du surtapis.
Ergonomie et confort

75

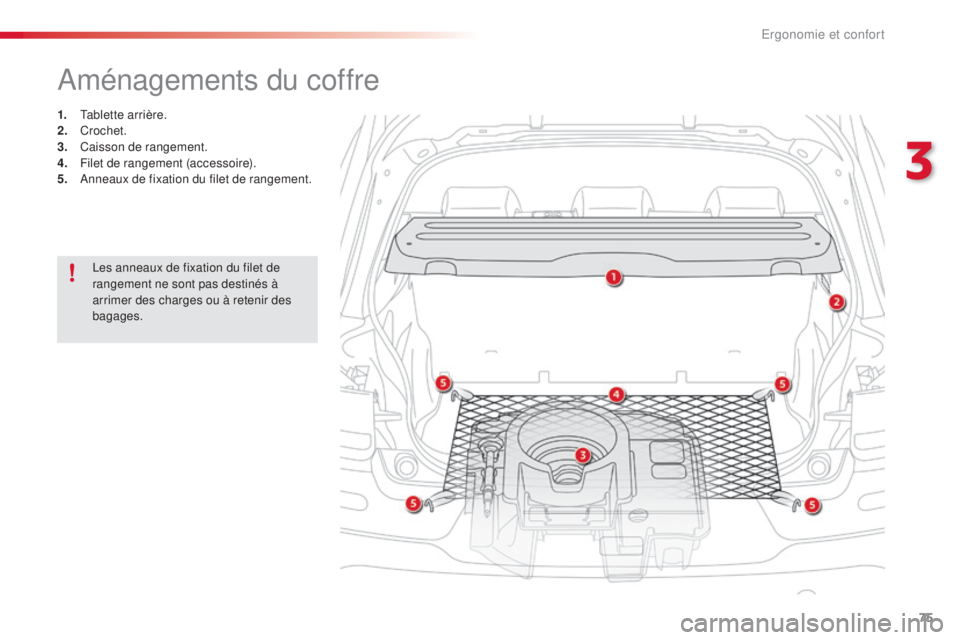

Aménagements du coffre
1. Tablette arrière.
2. Crochet.
3.
C

aisson de rangement.
4.
F

ilet de rangement (accessoire).
5.
A

nneaux de fixation du filet de rangement.
Les anneaux de fixation du filet de
rangement ne sont pas destinés à
arrimer des charges ou à retenir des
bagages.
3
Ergonomie et confort

76

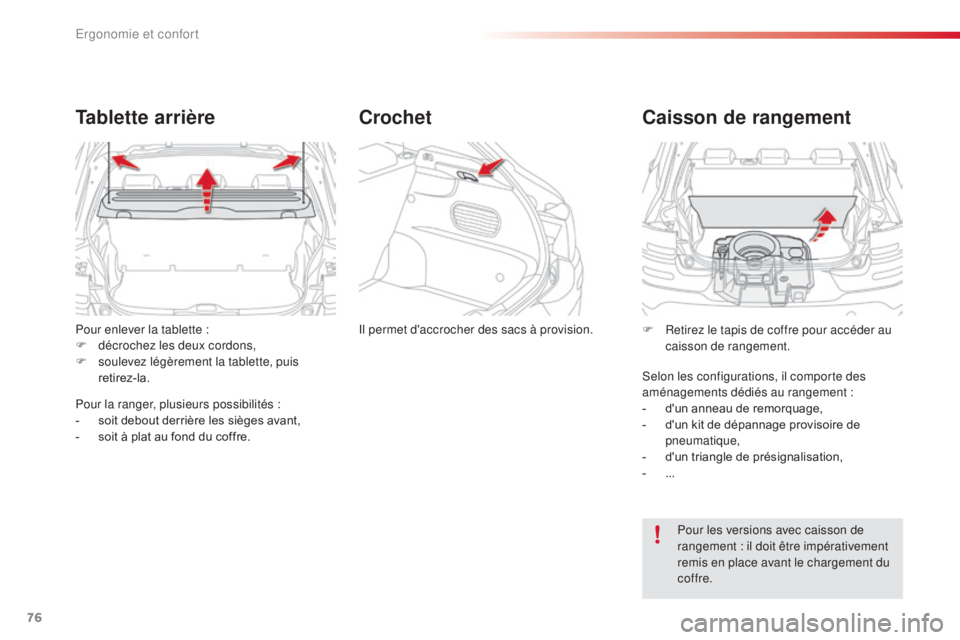

Pour enlever la tablette :
F d écrochez les deux cordons,
F

so
ulevez légèrement la tablette, puis
retirez-la.
Tablette arrière
Pour la ranger, plusieurs possibilités :
- s oit debout derrière les sièges avant,
-

s
oit à plat au fond du coffre. Il permet d'accrocher des sacs à provision.
Crochet
Caisson de rangement
Pour les versions avec caisson de
rangement : il doit être impérativement
remis en place avant le chargement du
coffre.
F

R

etirez le tapis de coffre pour accéder au
caisson de rangement.
Selon les configurations, il comporte des
aménagements dédiés au rangement :
-

d

'un anneau de remorquage,
-

d

'un kit de dépannage provisoire de
pneumatique,
-

d

'un triangle de présignalisation,
-
...
Ergonomie et confort

77

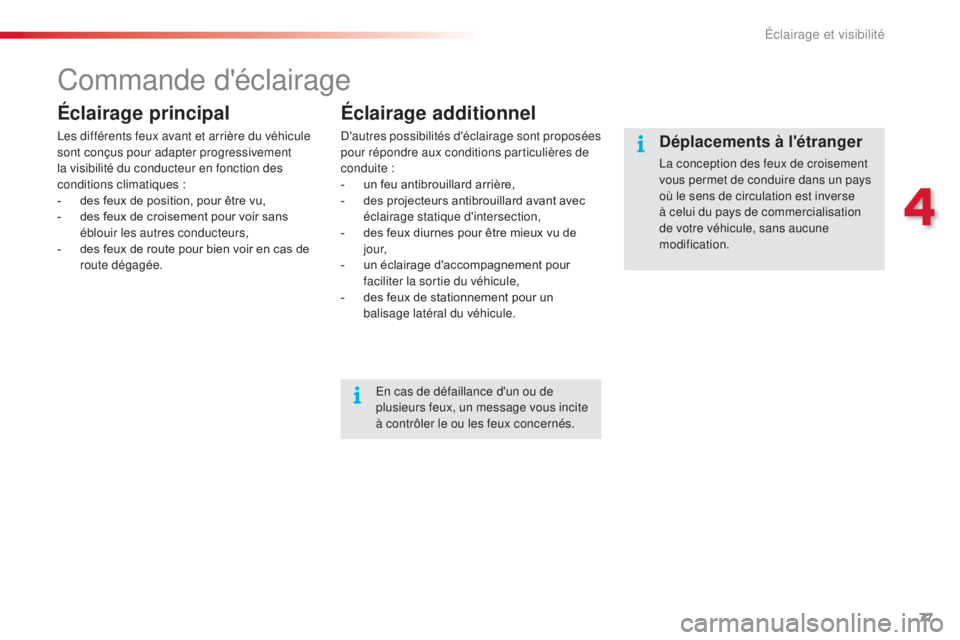

Commande d'éclairage
Éclairage principal
Les différents feux avant et arrière du véhicule
sont conçus pour adapter progressivement
la visibilité du conducteur en fonction des
conditions climatiques :
-
d
es feux de position, pour être vu,
-

d
es feux de croisement pour voir sans
éblouir les autres conducteurs,
-

d
es feux de route pour bien voir en cas de
route dégagée.
Éclairage additionnel
D'autres possibilités d'éclairage sont proposées
pour répondre aux conditions particulières de
conduite :
-

u
n feu antibrouillard arrière,
-

d
es projecteurs antibrouillard avant avec
éclairage statique d'intersection,
-

d
es feux diurnes pour être mieux vu de
j o u r,
-

u
n éclairage d'accompagnement pour
faciliter la sortie du véhicule,
-

d
es feux de stationnement pour un
balisage latéral du véhicule.
En cas de défaillance d'un ou de
plusieurs feux, un message vous incite
à contrôler le ou les feux concernés.Déplacements à l'étranger
La conception des feux de croisement
vous permet de conduire dans un pays
où le sens de circulation est inverse
à celui du pays de commercialisation
de votre véhicule, sans aucune
modification.
4
Éclairage et visibilité

78

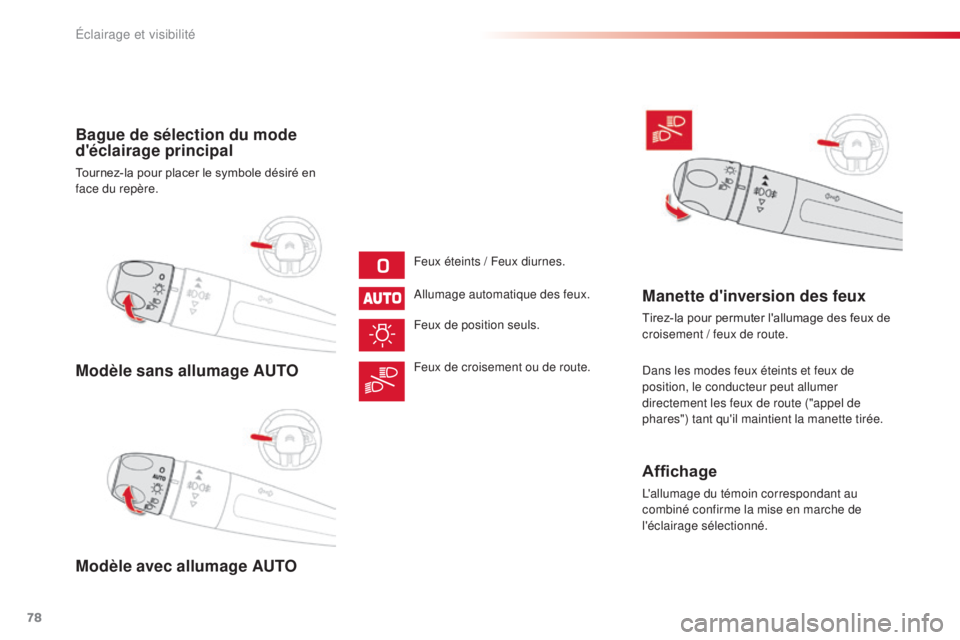

Modèle sans allumage AUTO
Modèle avec allumage AUTO Bague de sélection du mode
d'éclairage principal
Tournez-la pour placer le symbole désiré en
face du repère.Feux éteints / Feux diurnes.
Allumage automatique des feux.
Feux de position seuls.
Feux de croisement ou de route.
Manette d'inversion des feux
Tirez-la pour permuter l'allumage des feux de
croisement / feux de route.
Dans les modes feux éteints et feux de
position, le conducteur peut allumer
directement les feux de route ("appel de
phares") tant qu'il maintient la manette tirée.
Affichage
L'allumage du témoin correspondant au
combiné confirme la mise en marche de
l'éclairage sélectionné.
Éclairage et visibilité
