CITROEN C4CACTUS 2018 Notices Demploi (in French)

79

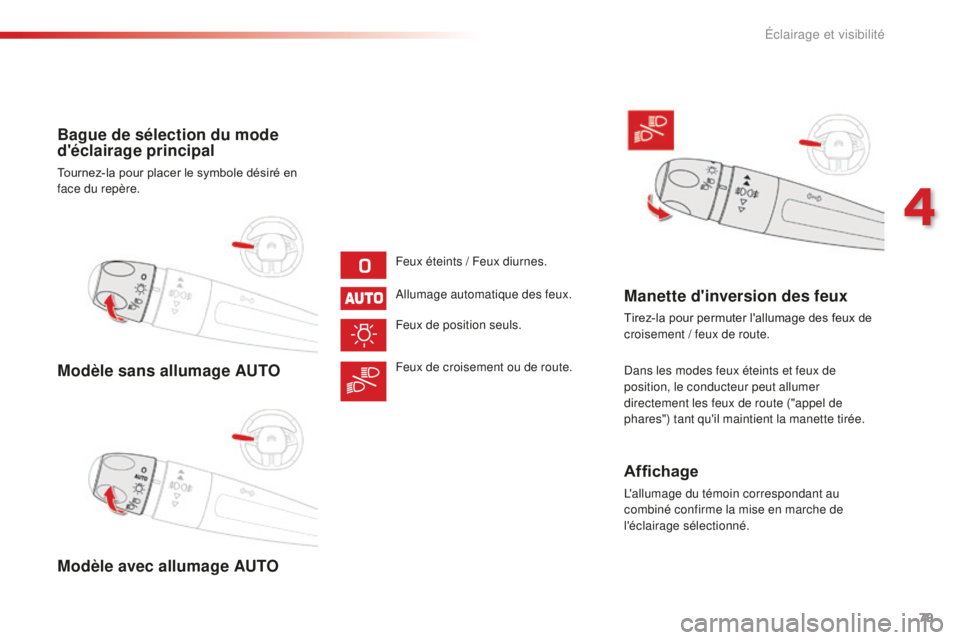

Modèle sans allumage AUTO
Modèle avec allumage AUTO Bague de sélection du mode
d'éclairage principal
Tournez-la pour placer le symbole désiré en
face du repère.Feux éteints / Feux diurnes.
Allumage automatique des feux.
Feux de position seuls.
Feux de croisement ou de route.
Manette d'inversion des feux
Tirez-la pour permuter l'allumage des feux de
croisement / feux de route.
Dans les modes feux éteints et feux de
position, le conducteur peut allumer
directement les feux de route ("appel de
phares") tant qu'il maintient la manette tirée.
Affichage
L'allumage du témoin correspondant au
combiné confirme la mise en marche de
l'éclairage sélectionné.
4
Éclairage et visibilité

80

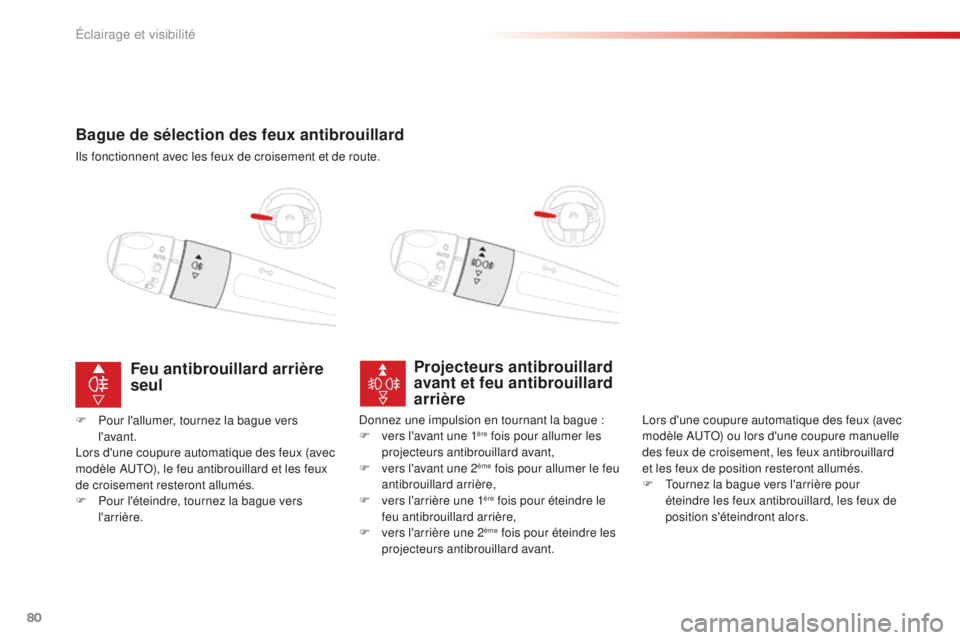

Bague de sélection des feux antibrouillard
Ils fonctionnent avec les feux de croisement et de route.
Projecteurs antibrouillard
avant et feu antibrouillard
arrière
Lors d'une coupure automatique des feux (avec
modèle AUTO) ou lors d'une coupure manuelle
des feux de croisement, les feux antibrouillard
et les feux de position resteront allumés.
F
T
ournez la bague vers l'arrière pour
éteindre les feux antibrouillard, les feux de
position s'éteindront alors.
Feu antibrouillard arrière
seul
F Pour l'allumer, tournez la bague vers l'avant.
Lors d'une coupure automatique des feux (avec
modèle AUTO), le feu antibrouillard et les feux
de croisement resteront allumés.
F

P
our l'éteindre, tournez la bague vers
l'arrière. Donnez une impulsion en tournant la bague
:
F v ers l'avant une 1ère fois pour allumer les
projecteurs antibrouillard avant,
F

v

ers l'avant une 2
ème fois pour allumer le feu
antibrouillard arrière,
F

v

ers l'arrière une 1
ère fois pour éteindre le
feu antibrouillard arrière,
F

v

ers l'arrière une 2
ème fois pour éteindre les
projecteurs antibrouillard avant.
Éclairage et visibilité

81

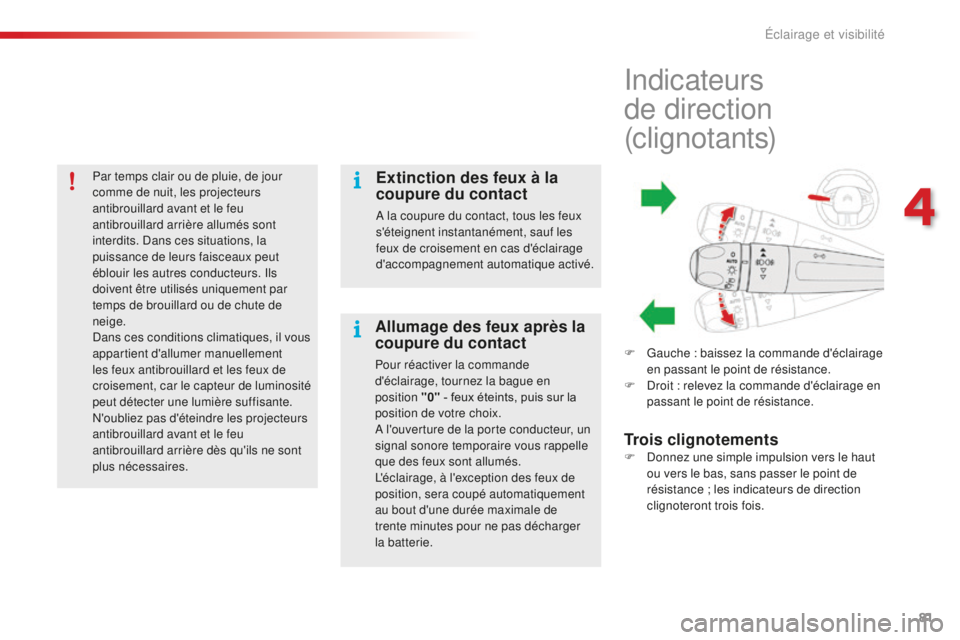

Par temps clair ou de pluie, de jour
comme de nuit, les projecteurs
antibrouillard avant et le feu
antibrouillard arrière allumés sont
interdits. Dans ces situations, la
puissance de leurs faisceaux peut
éblouir les autres conducteurs. Ils
doivent être utilisés uniquement par
temps de brouillard ou de chute de
neige.
Dans ces conditions climatiques, il vous
appartient d'allumer manuellement
les feux antibrouillard et les feux de
croisement, car le capteur de luminosité
peut détecter une lumière suffisante.
N'oubliez pas d'éteindre les projecteurs
antibrouillard avant et le feu
antibrouillard arrière dès qu'ils ne sont
plus nécessaires.Extinction des feux à la
coupure du contact
A la coupure du contact, tous les feux
s'éteignent instantanément, sauf les
feux de croisement en cas d'éclairage
d'accompagnement automatique activé.
Allumage des feux après la
coupure du contact
Pour réactiver la commande
d'éclairage, tournez la bague en
position "0" - feux éteints, puis sur la
position de votre choix.
A l'ouverture de la porte conducteur, un
signal sonore temporaire vous rappelle
que des feux sont allumés.
L'éclairage, à l'exception des feux de
position, sera coupé automatiquement
au bout d'une durée maximale de
trente
minutes pour ne pas décharger
la batterie.
Indicateurs
de

direction
(clignotants)
F Gauche : baissez la commande d'éclairage
en passant le point de résistance.
F

D
roit : relevez la commande d'éclairage en
passant le point de résistance.
Trois clignotementsF Donnez une simple impulsion vers le haut ou vers le bas, sans passer le point de
résistance ; les indicateurs de direction
clignoteront trois fois.
4
Éclairage et visibilité

82

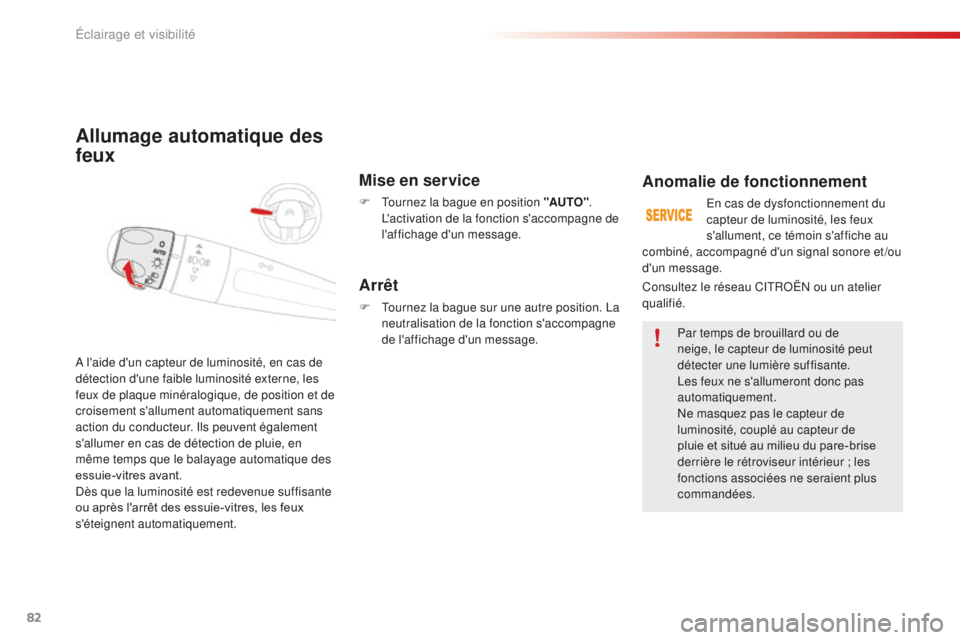

Allumage automatique des
feux
Mise en service
F Tournez la bague en position "AUTO".
L'activation de la fonction s'accompagne de
l'affichage d'un message.
A l'aide d'un capteur de luminosité, en cas de
détection d'une faible luminosité externe, les
feux de plaque minéralogique, de position et de
croisement s'allument automatiquement sans
action du conducteur. Ils peuvent également
s'allumer en cas de détection de pluie, en
même temps que le balayage automatique des
essuie-vitres avant.
Dès que la luminosité est redevenue suffisante
ou après l'arrêt des essuie-vitres, les feux
s'éteignent automatiquement.
Arrêt
F Tournez la bague sur une autre position. La neutralisation de la fonction s'accompagne
de l'affichage d'un message.
Anomalie de fonctionnement
En cas de dysfonctionnement du
capteur de luminosité, les feux
s'allument, ce témoin s'affiche au
Par temps de brouillard ou de
neige, le capteur de luminosité peut
détecter une lumière suffisante.
Les feux ne s'allumeront donc pas
automatiquement.
Ne masquez pas le capteur de
luminosité, couplé au capteur de
pluie et situé au milieu du pare-brise
derrière le rétroviseur intérieur ; les
fonctions associées ne seraient plus
commandées.
Consultez le réseau CITROËN ou un atelier
qualifié. combiné, accompagné d'un signal sonore et/ou
d'un message.
Éclairage et visibilité

83

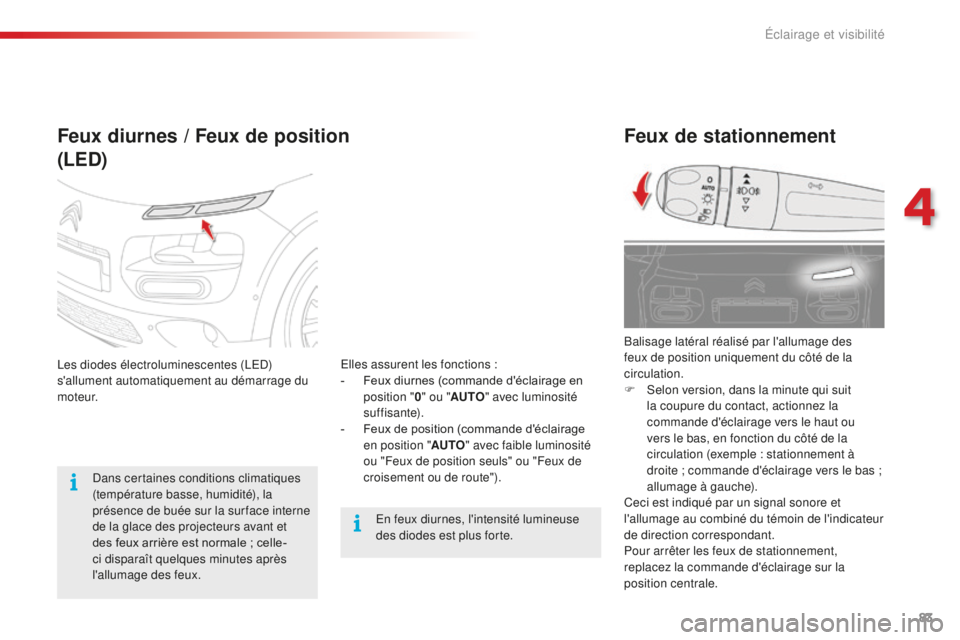

Feux de stationnement
Balisage latéral réalisé par l'allumage des
feux de position uniquement du côté de la
circulation.
F
S
elon version, dans la minute qui suit
la coupure du contact, actionnez la
commande d'éclairage vers le haut ou
vers le bas, en fonction du côté de la
circulation (exemple : stationnement à
droite ; commande d'éclairage vers le bas ;
allumage à gauche).
Ceci est indiqué par un signal sonore et
l'allumage au combiné du témoin de l'indicateur
de direction correspondant.
Pour arrêter les feux de stationnement,
replacez la commande d'éclairage sur la
position centrale.
Feux diurnes / Feux de position
(LED)
Les diodes électroluminescentes (LED)
s'allument automatiquement au démarrage du
moteur.
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la sur face interne
de la glace des projecteurs avant et
des feux arrière est normale ; celle-
ci disparaît quelques
minutes après
l'allumage des feux. Elles assurent les fonctions :
-
F eux diurnes (commande d'éclairage en
position " 0" ou " AUTO " avec luminosité
suffisante).
-

F
eux de position (commande d'éclairage
en position " AUTO" avec faible luminosité
ou "Feux de position seuls" ou "Feux de
croisement ou de route").
En feux diurnes, l'intensité lumineuse
des diodes est plus forte.
4
Éclairage et visibilité

84

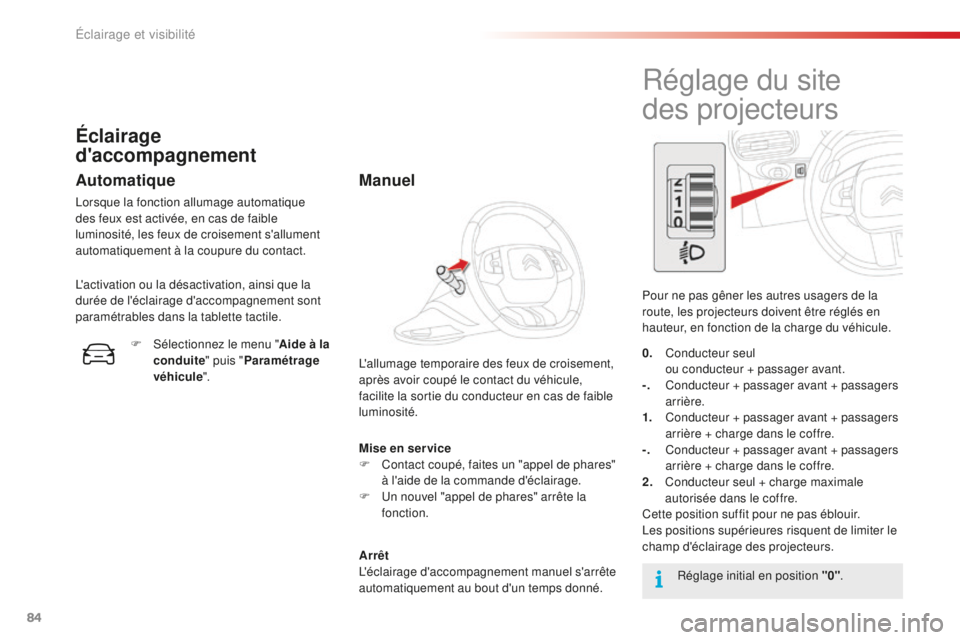

Mise en service
F C ontact coupé, faites un "appel de phares"
à l'aide de la commande d'éclairage.
F

U
n nouvel "appel de phares" arrête la
fonction.
Arrêt
L'éclairage d'accompagnement manuel s'arrête
automatiquement au bout d'un temps donné. L'allumage temporaire des feux de croisement,
après avoir coupé le contact du véhicule,
facilite la sortie du conducteur en cas de faible
luminosité.
Éclairage
d'accompagnement
Automatique
Lorsque la fonction allumage automatique
des feux est activée, en cas de faible
luminosité, les feux de croisement s'allument
automatiquement à la coupure du contact.
L'activation ou la désactivation, ainsi que la
durée de l'éclairage d'accompagnement sont
paramétrables dans la tablette tactile. F

Sél
ectionnez le menu " Aide à la
conduite " puis "Paramétrage
véhicule ".
Manuel
Réglage du site
des


projecteurs
Pour ne pas gêner les autres usagers de la
route, les projecteurs doivent être réglés en
hauteur, en fonction de la charge du véhicule.
Réglage initial en position "0" .
0.
C

onducteur seul
o

u conducteur + passager avant.
-.
C

onducteur + passager avant + passagers
arrière.
1.
C

onducteur + passager avant + passagers
arrière + charge dans le coffre.
-.
C

onducteur + passager avant + passagers
arrière + charge dans le coffre.
2.
C

onducteur seul + charge maximale
autorisée dans le coffre.
Cette position suffit pour ne pas éblouir.
Les positions supérieures risquent de limiter le
champ d'éclairage des projecteurs.
Éclairage et visibilité

85

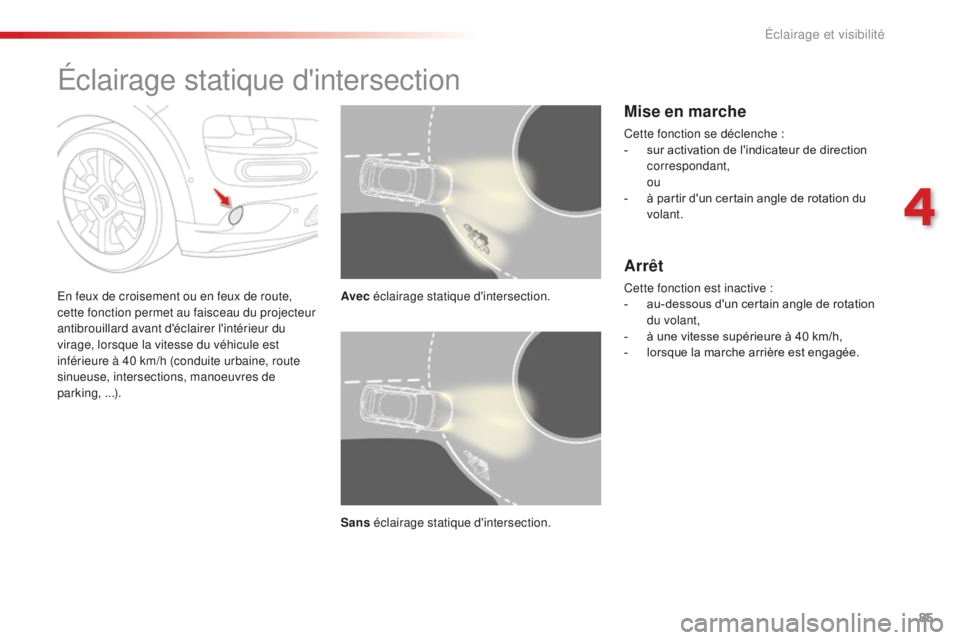

Éclairage statique d'intersection
En feux de croisement ou en feux de route,
cette fonction permet au faisceau du projecteur
antibrouillard avant d'éclairer l'intérieur du
virage, lorsque la vitesse du véhicule est
inférieure à 40 km/h (conduite urbaine, route
sinueuse, intersections, manoeuvres de
parking, ...). Avec
éclairage statique d'intersection.
Sans éclairage statique d'intersection.
Mise en marche
Cette fonction se déclenche :
- s ur activation de l'indicateur de direction
correspondant,


ou
-

à p
artir d'un certain angle de rotation du
volant.
Arrêt
Cette fonction est inactive :
- a u-dessous d'un certain angle de rotation
du volant,
-

à u
ne vitesse supérieure à 40 km/h,
-

l
orsque la marche arrière est engagée.
4
Éclairage et visibilité

86

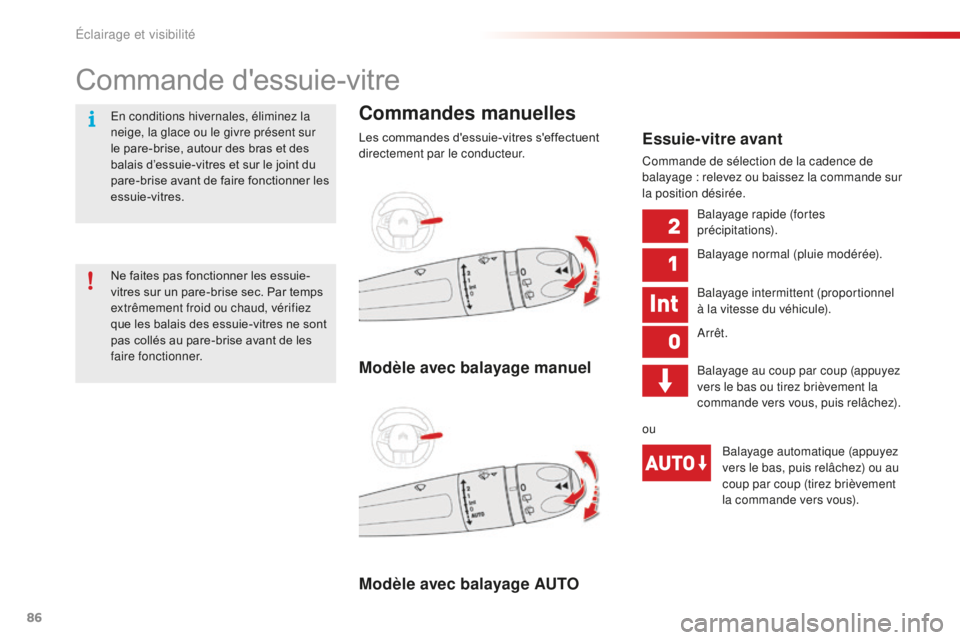

Commande d'essuie-vitre
Commandes manuelles
Les commandes d'essuie-vitres s'effectuent
directement par le conducteur.
Modèle avec balayage AUTO Modèle avec balayage manuelEssuie-vitre avant
Commande de sélection de la cadence de
balayage
: relevez ou baissez la commande sur
la position désirée.
Balayage rapide (fortes
précipitations).
Balayage normal (pluie modérée).
Balayage intermittent (proportionnel
à la vitesse du véhicule).
Arrêt.
Balayage au coup par coup (appuyez
vers le bas ou tirez brièvement la
commande vers vous, puis relâchez).
ou Balayage automatique (appuyez
vers le bas, puis relâchez) ou au
coup par coup (tirez brièvement
la commande vers vous).
Ne faites pas fonctionner les essuie-
vitres sur un pare-brise sec. Par temps
extrêmement froid ou chaud, vérifiez
que les balais des essuie-vitres ne sont
pas collés au pare-brise avant de les
faire fonctionner. En conditions hivernales, éliminez la
neige, la glace ou le givre présent sur
le pare-brise, autour des bras et des
balais d’essuie-vitres et sur le joint du
pare-brise avant de faire fonctionner les
essuie-vitres.
Éclairage et visibilité

87

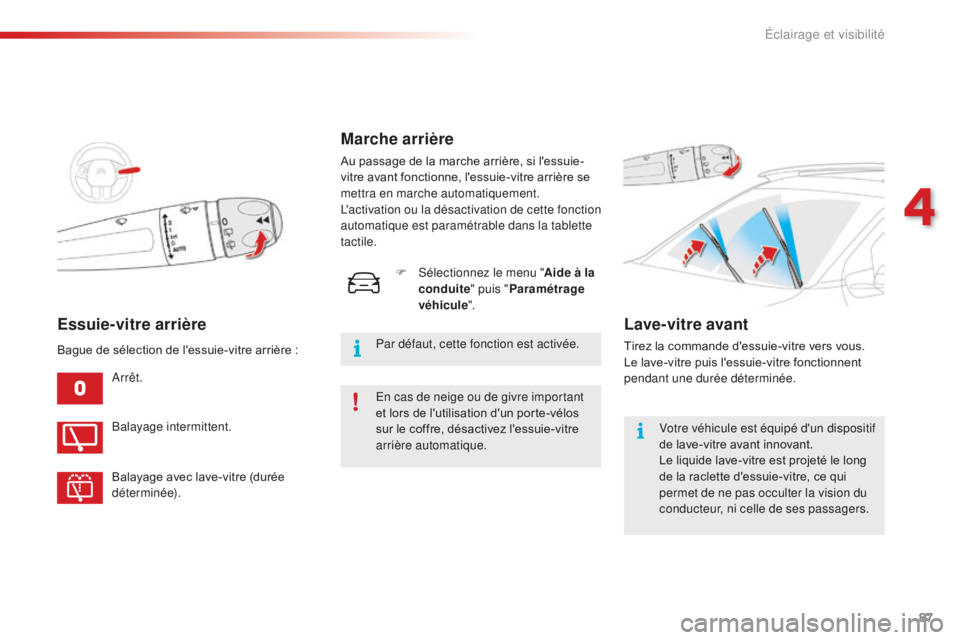

Essuie-vitre arrière
Arrêt.
Balayage intermittent.
Balayage avec lave-vitre (durée
déterminée).
Bague de sélection de l'essuie-vitre arrière :
Marche arrière
Au passage de la marche arrière, si l'essuie-
vitre avant fonctionne, l'essuie-vitre arrière se
mettra en marche automatiquement.
L'activation ou la désactivation de cette fonction
automatique est paramétrable dans la tablette
tactile.
Lave-vitre avant
Tirez la commande d'essuie-vitre vers vous.
Le lave-vitre puis l'essuie-vitre fonctionnent
pendant une durée déterminée.
Votre véhicule est équipé d'un dispositif
de lave-vitre avant innovant.
Le liquide lave-vitre est projeté le long
de la raclette d'essuie-vitre, ce qui
permet de ne pas occulter la vision du
conducteur, ni celle de ses passagers.
F

Sél

ectionnez le menu "
Aide à la
conduite " puis "Paramétrage
véhicule ".
Par défaut, cette fonction est activée.
En cas de neige ou de givre important
et lors de l'utilisation d'un porte-vélos
sur le coffre, désactivez l'essuie-vitre
arrière automatique.
4
Éclairage et visibilité

88

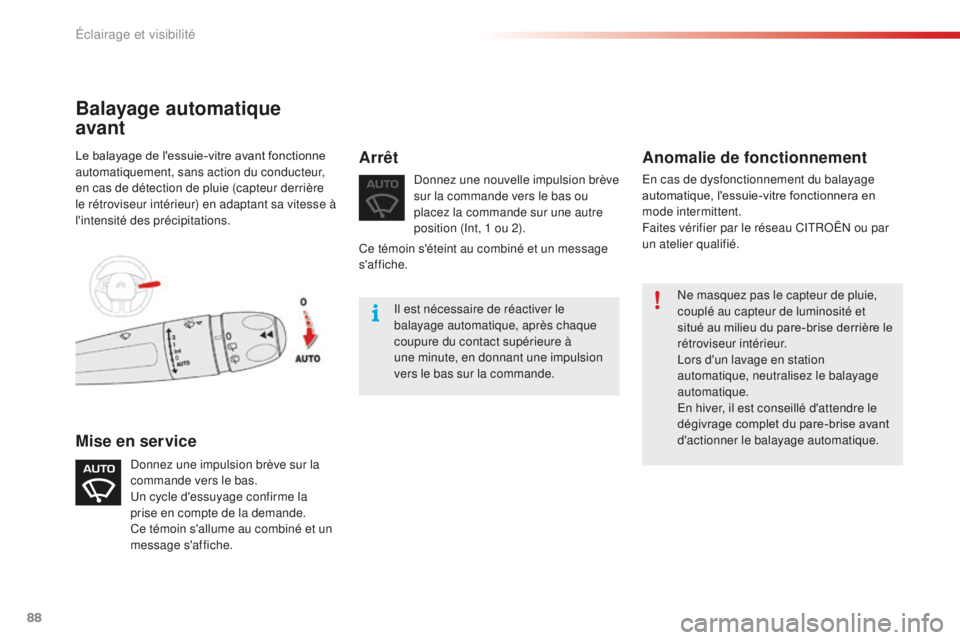

Ne masquez pas le capteur de pluie,
couplé au capteur de luminosité et
situé au milieu du pare-brise derrière le
rétroviseur intérieur.
Lors d'un lavage en station
automatique, neutralisez le balayage
automatique.
En hiver, il est conseillé d'attendre le
dégivrage complet du pare-brise avant
d'actionner le balayage automatique.
Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l'essuie-vitre fonctionnera en
mode intermittent.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Le balayage de l'essuie-vitre avant fonctionne
automatiquement, sans action du conducteur,
en cas de détection de pluie (capteur derrière
le rétroviseur intérieur) en adaptant sa vitesse à
l'intensité des précipitations.
Mise en service Arrêt
Il est nécessaire de réactiver le
balayage automatique, après chaque
coupure du contact supérieure à
une


minute, en donnant une impulsion
vers le bas sur la commande.
Donnez une impulsion brève sur la
commande vers le bas.
Un cycle d'essuyage confirme la
prise en compte de la demande.
Ce témoin s'allume au combiné et un
message s'affiche. Donnez une nouvelle impulsion brève
sur la commande vers le bas ou
placez la commande sur une autre
position (Int, 1 ou 2).
Balayage automatique
avant
Ce témoin s'éteint au combiné et un message
s'affiche.
Éclairage et visibilité
