CITROEN C4CACTUS 2018 Notices Demploi (in French)

49

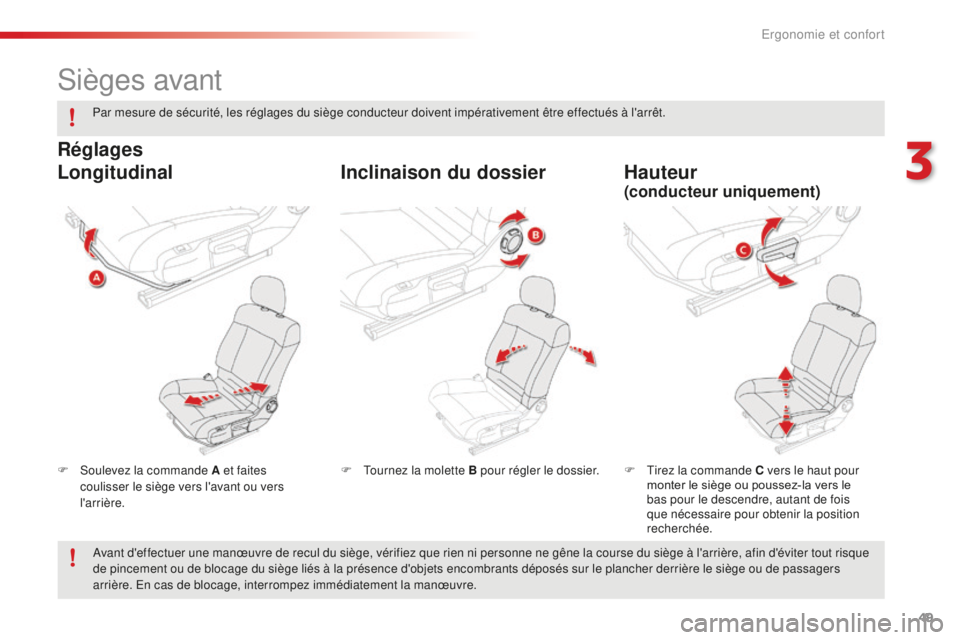

Sièges avant
F Soulevez la commande A et faites coulisser le siège vers l'avant ou vers
l'arrière. F
T irez la commande C vers le haut pour
monter le siège ou poussez-la vers le
bas pour le descendre, autant de fois
que nécessaire pour obtenir la position
recherchée.
F
T ournez la molette B pour régler le dossier.
Longitudinal
Hauteur
Inclinaison du dossier
Réglages
(conducteur uniquement)
Par mesure de sécurité, les réglages du siège conducteur doivent impérativement être effectués à l'arrêt.
Avant d'effectuer une manœuvre de recul du siège, vérifiez que rien ni personne ne gêne la course du siège à l'arrière, afin d'éviter tout risque
de pincement ou de blocage du siège liés à la présence d'objets encombrants déposés sur le plancher derrière le siège ou de passagers
arrière. En cas de blocage, interrompez immédiatement la manœuvre.
3
Ergonomie et confort

50
F Pour le monter, tirez-le vers le haut.
F P our le retirer, appuyez sur l'ergot A et
tirez-le vers le haut.
F

P
our le remettre en place, engagez les
tiges de l'appui-tête dans les orifices en
restant bien dans l'axe du dossier.
F

P
our le descendre, appuyez simultanément
sur l'ergot A et sur l'appui-tête. L'appui-tête est muni d'une armature
possédant un crantage qui interdit
la descente de celui-ci ; ceci est un
dispositif de sécurité en cas de choc.
Le réglage est correct lorsque le
bord supérieur de l'appui-tête se
trouve au niveau du dessus de la
tête.
Ne roulez jamais avec les appuis-tête
déposés ; ceux-ci doivent être en place
et correctement réglés.
Hauteur de l'appui-tête
Sièges chauffants
F Moteur tournant, utilisez la molette de
réglage pour allumer et choisir le niveau de
chauffage désiré :
0 : Arrêt.
1 : Faible.
2 : Moyen.
3 : For t.
Avant de quitter le véhicule, veillez à
ce que la molette de réglage du siège
passager soit sur la position 0 , afin
que le chauffage ne fonctionne pas
inutilement en l'absence d'un passager,
lors du prochain trajet. Les sièges avant peuvent être chauffés
séparément.
Ergonomie et confort

51

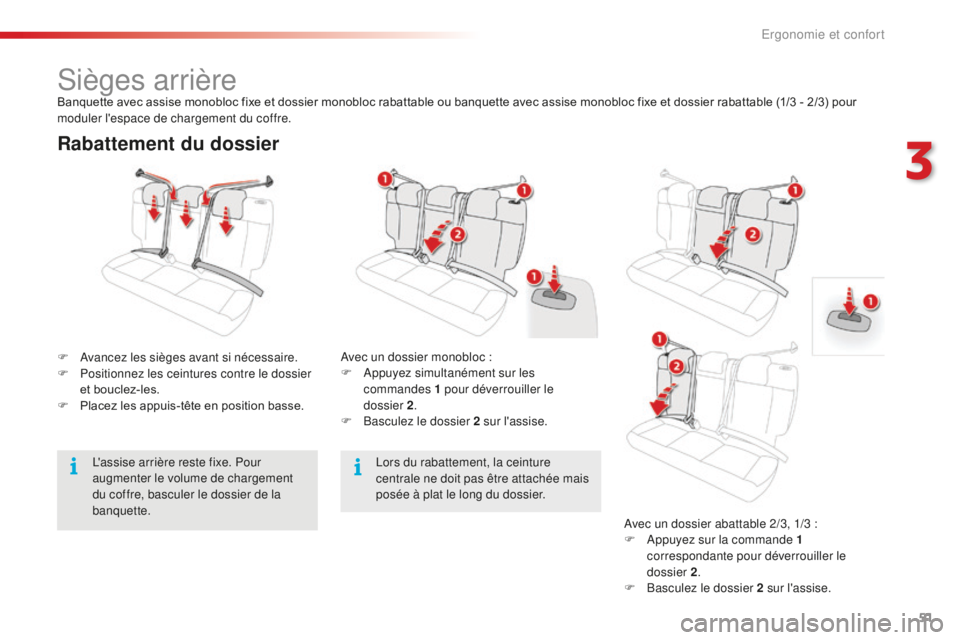

Rabattement du dossier
F Avancez les sièges avant si nécessaire.
F P ositionnez les ceintures contre le dossier
et bouclez-les.
F

P
lacez les appuis-tête en position basse. Avec un dossier monobloc :
F
A ppuyez simultanément sur les
commandes 1 pour déverrouiller le
dossier


2.
F

B
asculez le dossier 2 sur l'assise.
Sièges arrièreBanquette avec assise monobloc fixe et dossier monobloc rabattable ou banquette avec assise monobloc fixe et dossier rabattable (1/3 - 2/3) pour
moduler l'espace de chargement du coffre.
Lors du rabattement, la ceinture
centrale ne doit pas être attachée mais
posée à plat le long du dossier.Avec un dossier abattable 2/3, 1/3 :
F

A
ppuyez sur la commande 1
correspondante pour déverrouiller le
dossier 2 .
F

B
asculez le dossier 2 sur l'assise.
L'assise arrière reste fixe. Pour
augmenter le volume de chargement
du coffre, basculer le dossier de la
banquette.
3
Ergonomie et confort

52

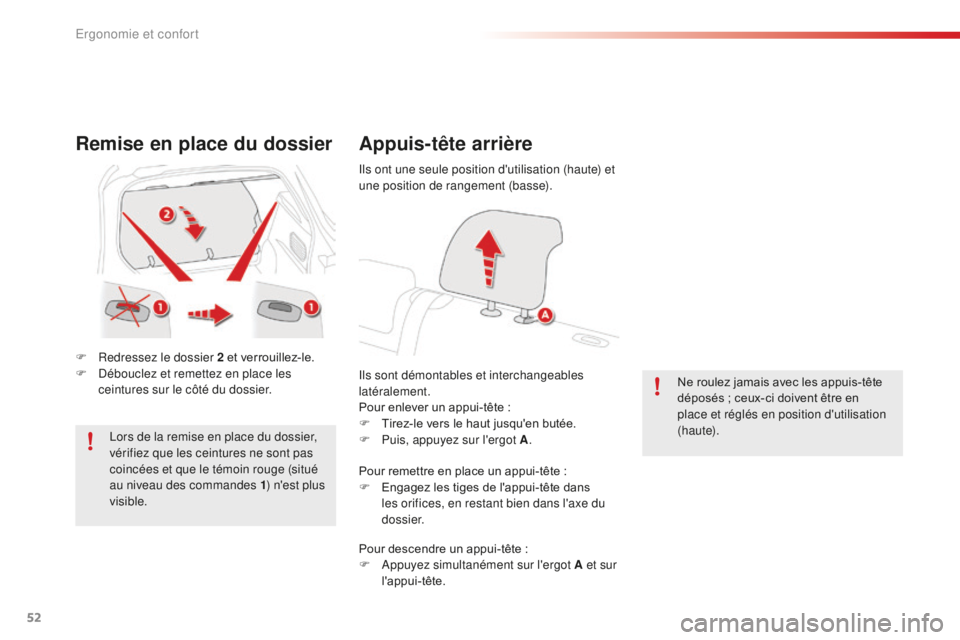

Remise en place du dossier
F Redressez le dossier 2 et verrouillez-le.
F D ébouclez et remettez en place les
ceintures sur le côté du dossier.
Lors de la remise en place du dossier,
vérifiez que les ceintures ne sont pas
coincées et que le témoin rouge (situé
au niveau des commandes 1 ) n'est plus
visible.
Appuis-tête arrière
Ils sont démontables et interchangeables
latéralement.
Pour enlever un appui-tête :
F

T
irez-le vers le haut jusqu'en butée.
F

P
uis, appuyez sur l'ergot A . Ne roulez jamais avec les appuis-tête
déposés ; ceux-ci doivent être en
place et réglés en position d'utilisation
(h au te).
Ils ont une seule position d'utilisation (haute) et
une position de rangement (basse).
Pour remettre en place un appui-tête :
F

E
ngagez les tiges de l'appui-tête dans
les orifices, en restant bien dans l'axe du
dossier.
Pour descendre un appui-tête :
F

A
ppuyez simultanément sur l'ergot A et sur
l'appui-tête.
Ergonomie et confort

53

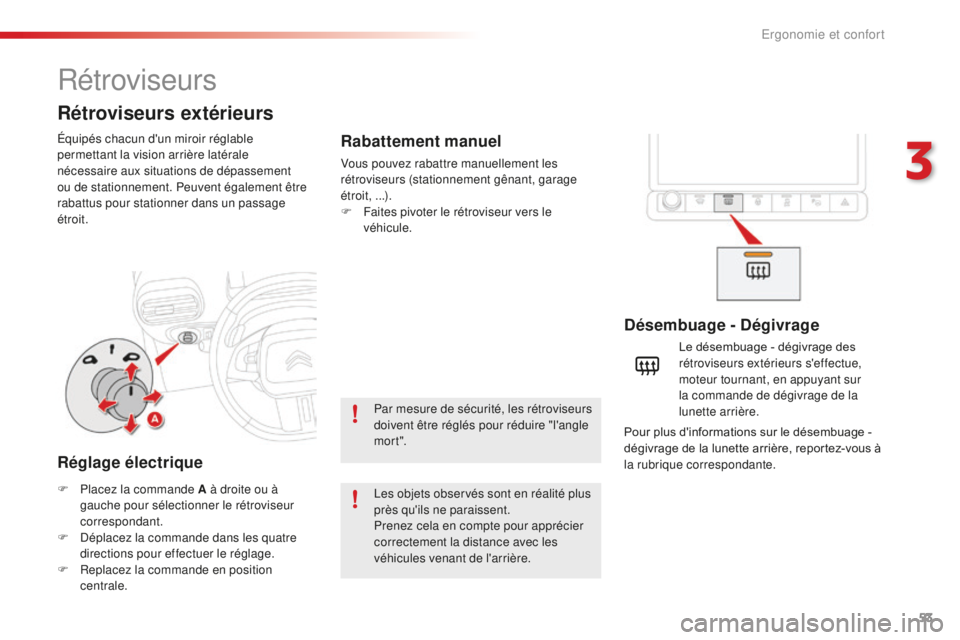

Rétroviseurs
Équipés chacun d'un miroir réglable
permettant la vision arrière latérale
nécessaire aux situations de dépassement
ou de stationnement. Peuvent également être
rabattus pour stationner dans un passage
étroit.
Rétroviseurs extérieurs
Désembuage - Dégivrage
F Placez la commande A à droite ou à gauche pour sélectionner le rétroviseur
correspondant.
F

D
éplacez la commande dans les quatre
directions pour effectuer le réglage.
F

R
eplacez la commande en position
centrale. Le désembuage - dégivrage des
rétroviseurs extérieurs s'effectue,
moteur tournant, en appuyant sur
la commande de dégivrage de la
lunette arrière.
Réglage électrique
Les objets observés sont en réalité plus
près qu'ils ne paraissent.
Prenez cela en compte pour apprécier
correctement la distance avec les
véhicules venant de l'arrière.
Rabattement manuel
Vous pouvez rabattre manuellement les
rétroviseurs (stationnement gênant, garage
étroit, ...).
F

F
aites pivoter le rétroviseur vers le
véhicule.
Par mesure de sécurité, les rétroviseurs
doivent être réglés pour réduire "l'angle
mort". Pour plus d'informations sur le désembuage -
dégivrage de la lunette arrière, reportez-vous à
la rubrique correspondante.
3
Ergonomie et confort

54

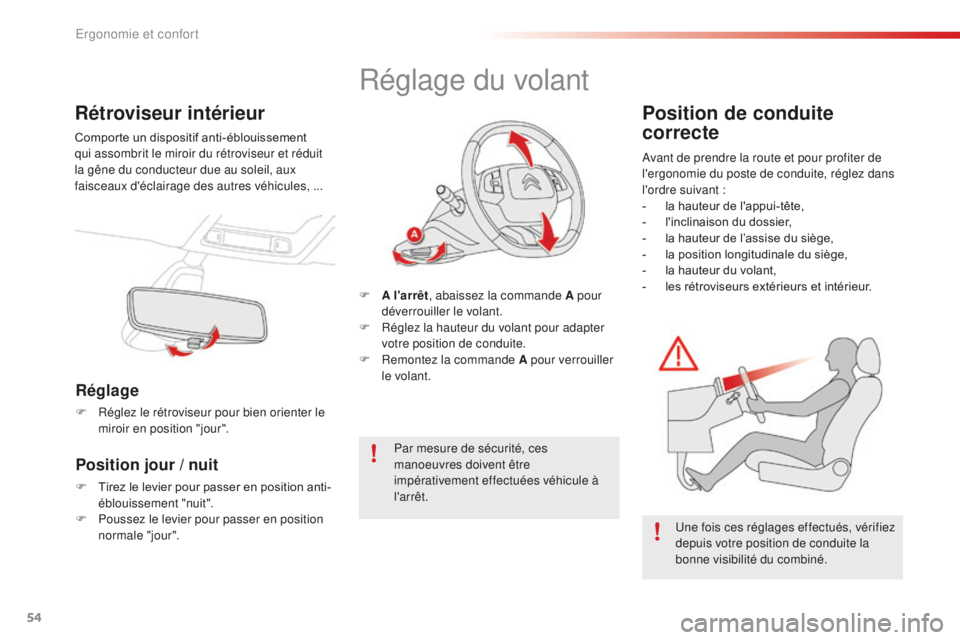

Rétroviseur intérieur
Comporte un dispositif anti-éblouissement
qui assombrit le miroir du rétroviseur et réduit
la gêne du conducteur due au soleil, aux
faisceaux d'éclairage des autres véhicules, ...
Réglage
F Réglez le rétroviseur pour bien orienter le miroir en position "jour".
Position jour / nuit
F Tirez le levier pour passer en position anti-éblouissement "nuit".
F

P
oussez le levier pour passer en position
normale "jour".
Réglage du volant
F A l'arrêt , abaissez la commande A pour
déverrouiller le volant.
F

R
églez la hauteur du volant pour adapter
votre position de conduite.
F

R
emontez la commande A pour verrouiller
le volant.
Par mesure de sécurité, ces
manoeuvres doivent être
impérativement effectuées véhicule à
l'arrêt.
Position de conduite
correcte
Avant de prendre la route et pour profiter de
l'ergonomie du poste de conduite, réglez dans
l'ordre suivant :
-
l
a hauteur de l'appui-tête,
-

l
'inclinaison du dossier,
-

l
a hauteur de l’assise du siège,
-

l
a position longitudinale du siège,
-

l
a hauteur du volant,
-

l
es rétroviseurs extérieurs et intérieur.
Une fois ces réglages effectués, vérifiez
depuis votre position de conduite la
bonne visibilité du combiné.
Ergonomie et confort

55
Ventilation
Entrée d'air
L'air circulant dans l'habitacle est filtré et
provient, soit de l'extérieur par la grille située
à la base du pare-brise, soit de l'intérieur en
recirculation d'air.
Traitement de l'air
L'air entrant suit différents cheminements en
fonction des commandes sélectionnées par le
conducteur :
-
a
rrivée directe dans l'habitacle (entrée
d'air),
-

p
assage dans un circuit de réchauffement
(chauffage),
-

p
assage dans un circuit de réfrigération (air
conditionné).
Panneau de commande
1. Buses de dégivrage ou de désembuage du pare-brise.
2.
B

uses de dégivrage ou désembuage des
vitres latérales avant.
3.
A

érateur latéral obturable et orientable
(conducteur uniquement). 4. A
érateurs centraux obturables et
orientables.
5.
Sor

ties d'air aux pieds des passagers
avant.
6.
Sor

ties d'air aux pieds des passagers
arrière.
Diffusion d'air
Les commandes de ce système
sont accessibles par le menu
" Climatisation " de la tablette
tactile


A.
Les commandes de désembuage/dégivrage du
pare-brise et de la lunette arrière sont situées
au-dessous de la tablette tactile.
3
Ergonomie et confort

56

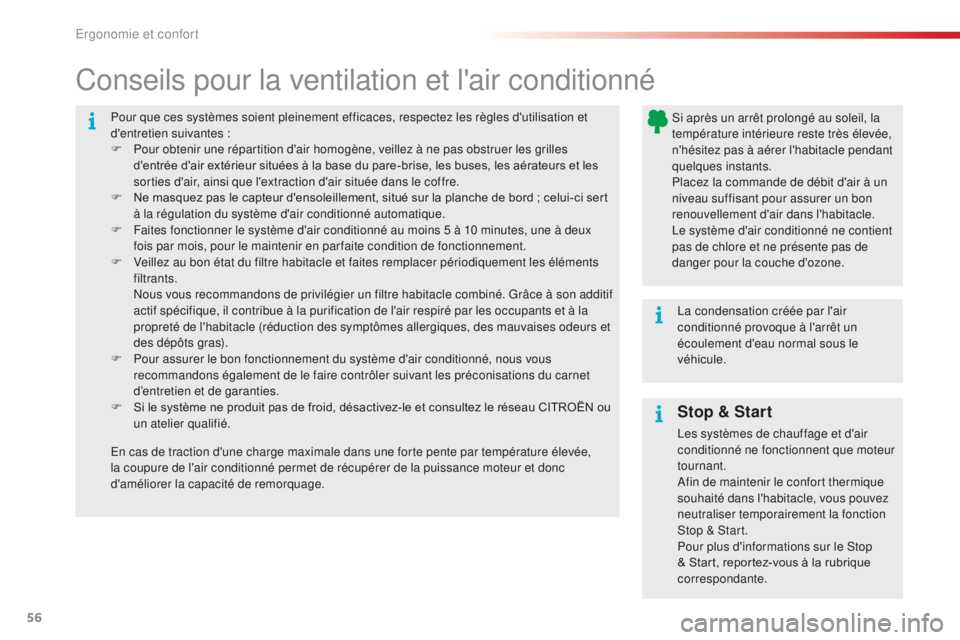

Pour que ces systèmes soient pleinement efficaces, respectez les règles d'utilisation et
d'entretien suivantes :
F
P
our obtenir une répartition d'air homogène, veillez à ne pas obstruer les grilles
d'entrée d'air extérieur situées à la base du pare-brise, les buses, les aérateurs et les
sorties d'air, ainsi que l'extraction d'air située dans le coffre.
F

N
e masquez pas le capteur d'ensoleillement, situé sur la planche de bord ; celui-ci sert
à la régulation du système d'air conditionné automatique.
F

F
aites fonctionner le système d'air conditionné au moins 5 à 10 minutes, une à deux
fois par mois, pour le maintenir en parfaite condition de fonctionnement.
F

V
eillez au bon état du filtre habitacle et faites remplacer périodiquement les éléments
filtrants.
N

ous vous recommandons de privilégier un filtre habitacle combiné. Grâce à son additif
actif spécifique, il contribue à la purification de l'air respiré par les occupants et à la
propreté de l'habitacle (réduction des symptômes allergiques, des mauvaises odeurs et
des dépôts gras).
F

P
our assurer le bon fonctionnement du système d'air conditionné, nous vous
recommandons également de le faire contrôler suivant les préconisations du carnet
d’entretien et de garanties.
F

S
i le système ne produit pas de froid, désactivez-le et consultez le réseau CITROËN ou
un atelier qualifié.
Conseils pour la ventilation et l'air conditionné
Si après un arrêt prolongé au soleil, la
température intérieure reste très élevée,
n'hésitez pas à aérer l'habitacle pendant
quelques instants.
Placez la commande de débit d'air à un
niveau suffisant pour assurer un bon
renouvellement d'air dans l'habitacle.
Le système d'air conditionné ne contient
pas de chlore et ne présente pas de
danger pour la couche d'ozone.
La condensation créée par l'air
conditionné provoque à l'arrêt un
écoulement d'eau normal sous le
véhicule.
En cas de traction d'une charge maximale dans une forte pente par température élevée,
la coupure de l'air conditionné permet de récupérer de la puissance moteur et donc
d'améliorer la capacité de remorquage.
Stop & Start
Les systèmes de chauffage et d'air
conditionné ne fonctionnent que moteur
tournant.
Afin de maintenir le confort thermique
souhaité dans l'habitacle, vous pouvez
neutraliser temporairement la fonction
Stop & Start.
Pour plus d'informations sur le Stop
& Start, reportez-vous à la rubrique
correspondante.
Ergonomie et confort

57

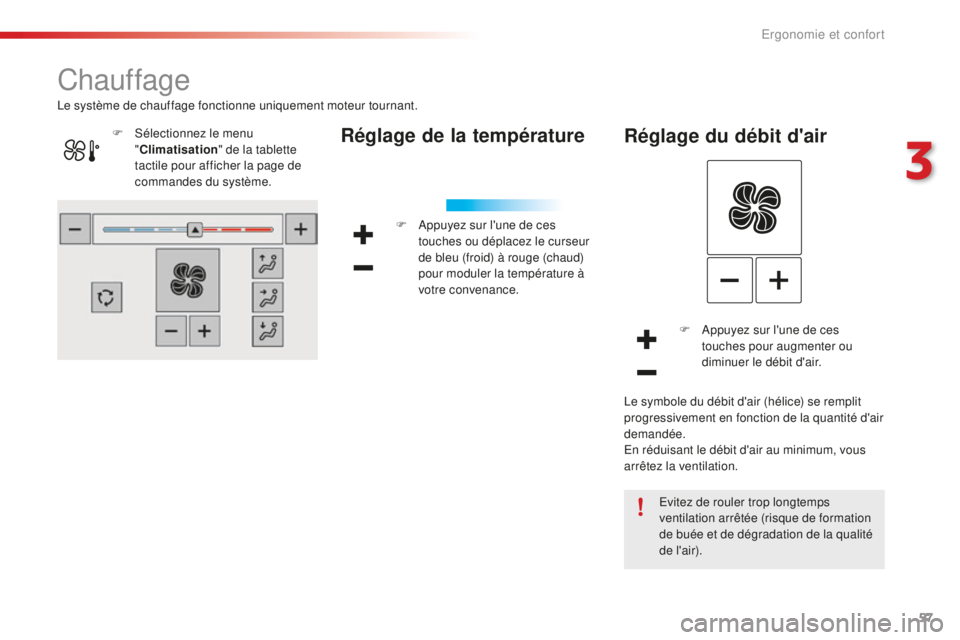

Chauffage
Réglage de la température
F Appuyez sur l'une de ces touches ou déplacez le curseur
de bleu (froid) à rouge (chaud)
pour moduler la température à
votre convenance.
Réglage du débit d'air
F Appuyez sur l'une de ces touches pour augmenter ou
diminuer le débit d'air.
Evitez de rouler trop longtemps
ventilation arrêtée (risque de formation
de buée et de dégradation de la qualité
de l'air).
Le système de chauffage fonctionne uniquement moteur tournant.
Le symbole du débit d'air (hélice) se remplit
progressivement en fonction de la quantité d'air
demandée.
En réduisant le débit d'air au minimum, vous
arrêtez la ventilation.
F

Sél

ectionnez le menu
" Climatisation " de la tablette
tactile pour afficher la page de
commandes du système.
3
Ergonomie et confort

58

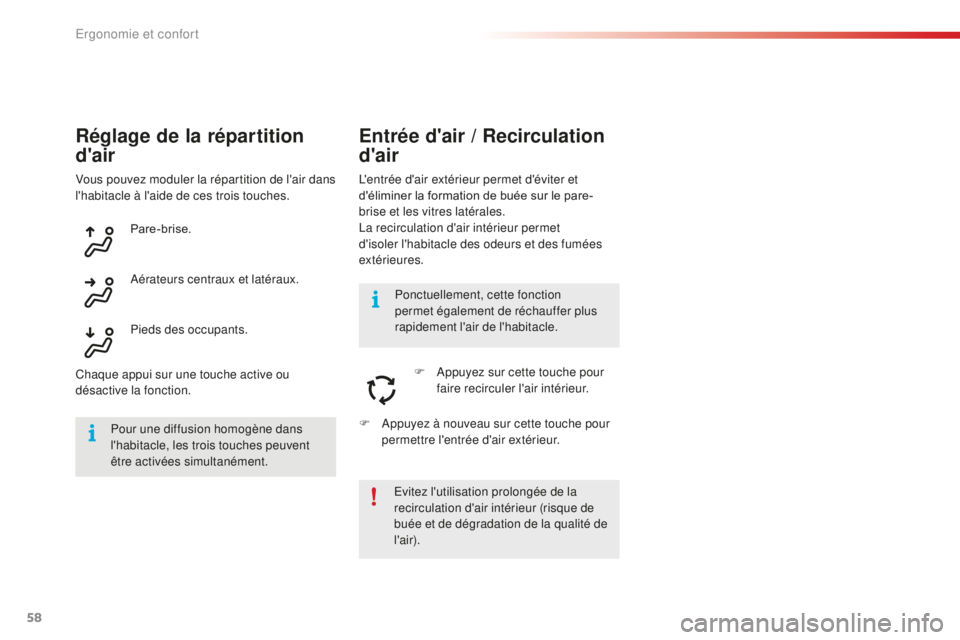

Réglage de la répartition
d'air
L'entrée d'air extérieur permet d'éviter et
d'éliminer la formation de buée sur le pare-
brise et les vitres latérales.
La recirculation d'air intérieur permet
d'isoler l'habitacle des odeurs et des fumées
extérieures.
Pare-brise.
Aérateurs centraux et latéraux.
Pieds des occupants.
Chaque appui sur une touche active ou
désactive la fonction.
Entrée d'air / Recirculation
d'air
F Appuyez sur cette touche pour faire recirculer l'air intérieur.
F

A

ppuyez à nouveau sur cette touche pour
permettre l'entrée d'air extérieur. Ponctuellement, cette fonction
permet également de réchauffer plus
rapidement l'air de l'habitacle.
Evitez l'utilisation prolongée de la
recirculation d'air intérieur (risque de
buée et de dégradation de la qualité de
l'air).
Vous pouvez moduler la répartition de l'air dans
l'habitacle à l'aide de ces trois touches.
Pour une diffusion homogène dans
l'habitacle, les trois touches peuvent
être activées simultanément.
Ergonomie et confort
