CITROEN C4CACTUS 2019 Notices Demploi (in French)

69

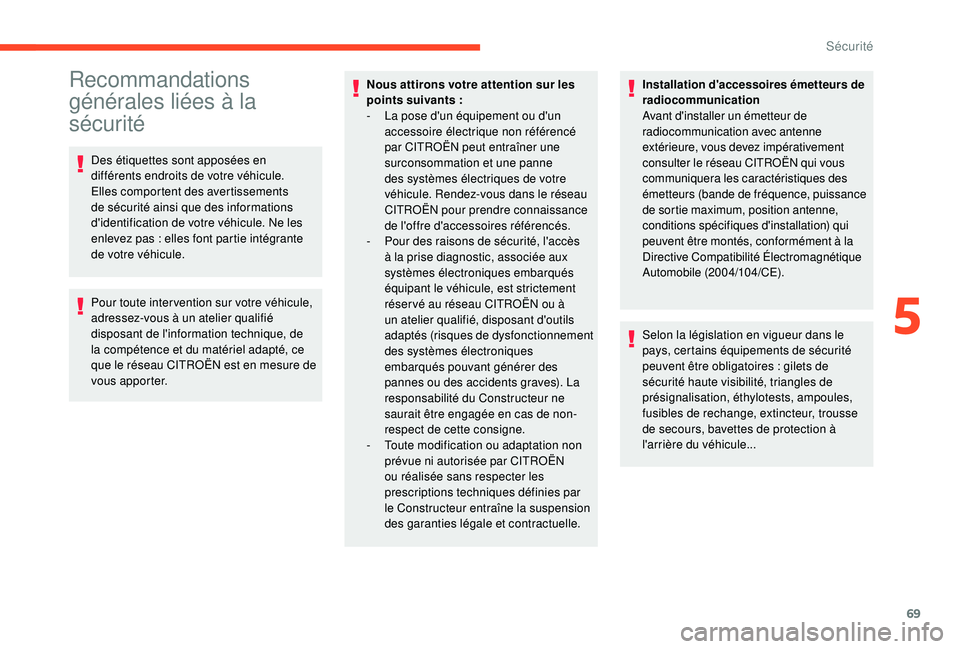

Recommandations
générales liées à la
sécurité
Des étiquettes sont apposées en
différents endroits de votre véhicule.
Elles comportent des avertissements
de sécurité ainsi que des informations
d'identification de votre véhicule. Ne les
enlevez pas

: elles font partie intégrante
de votre véhicule.
Pour toute inter vention sur votre véhicule,
adressez-vous à un atelier qualifié
disposant de l'information technique, de
la compétence et du matériel adapté, ce
que le réseau CITROËN est en mesure de
vous apporter. Nous attirons votre attention sur les
points suivants
:
-
L
a pose d'un équipement ou d'un
accessoire électrique non référencé
par CITROËN peut entraîner une
surconsommation et une panne
des systèmes électriques de votre
véhicule. Rendez-vous dans le réseau
CITROËN pour prendre connaissance
de l'offre d'accessoires référencés.
-

P
our des raisons de sécurité, l'accès
à la prise diagnostic, associée aux
systèmes électroniques embarqués
équipant le véhicule, est strictement
réser vé au réseau CITROËN ou à
un atelier qualifié, disposant d'outils
adaptés (risques de dysfonctionnement
des systèmes électroniques
embarqués pouvant générer des
pannes ou des accidents graves). La
responsabilité du Constructeur ne
saurait être engagée en cas de non-
respect de cette consigne.
-

T
oute modification ou adaptation non
prévue ni autorisée par CITROËN
ou réalisée sans respecter les
prescriptions techniques définies par
le Constructeur entraîne la suspension
des garanties légale et contractuelle. Installation d'accessoires émetteurs de
radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne
extérieure, vous devez impérativement
consulter le réseau CITROËN qui vous
communiquera les caractéristiques des
émetteurs (bande de fréquence, puissance
de sortie maximum, position antenne,
conditions spécifiques d'installation) qui
peuvent être montés, conformément à la
Directive Compatibilité Électromagnétique
Automobile (2004/104/CE).
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de
sécurité haute visibilité, triangles de
présignalisation, éthylotests, ampoules,
fusibles de rechange, extincteur, trousse
de secours, bavettes de protection à
l'arrière du véhicule...
5
Sécurité

70

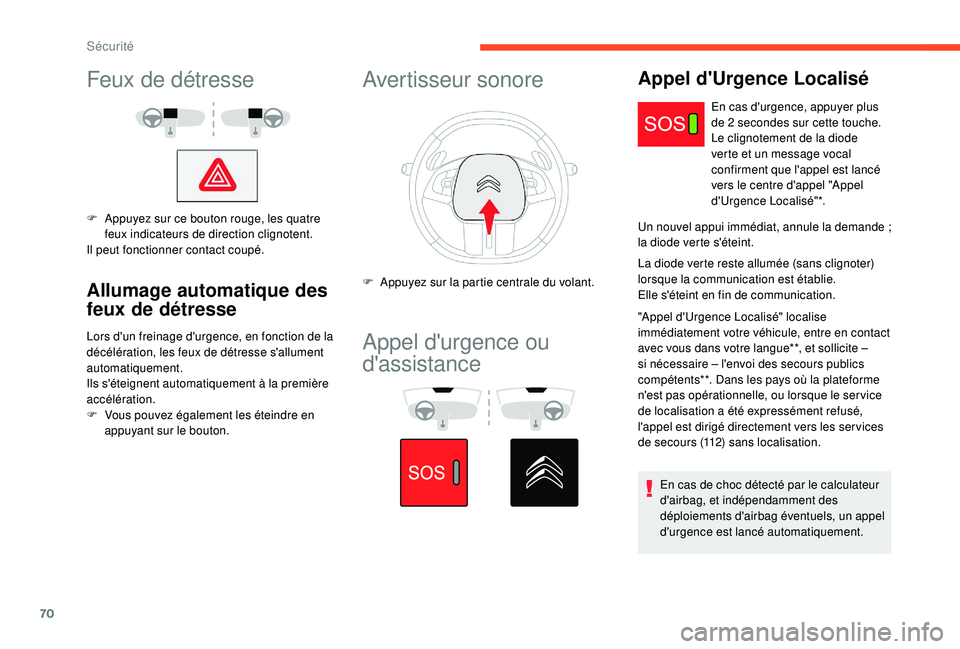

Feux de détresse
F Appuyez sur ce bouton rouge, les quatre feux indicateurs de direction clignotent.
Il peut fonctionner contact coupé.
Allumage automatique des
feux de détresse
Lors d'un freinage d'urgence, en fonction de la
décélération, les feux de détresse s'allument
automatiquement.
Ils s'éteignent automatiquement à la première
accélération.
F

V
ous pouvez également les éteindre en
appuyant sur le bouton.
Avertisseur sonore
F Appuyez sur la partie centrale du volant.
Appel d'urgence ou
d'assistance
En cas d'urgence, appuyer plus
de 2 secondes sur cette touche.
Le clignotement de la diode
verte et un message vocal
confirment que l'appel est lancé
vers le centre d'appel "Appel
d'Urgence Localisé"*.
Un nouvel appui immédiat, annule la demande ;
la diode verte s'éteint.
La diode verte reste allumée (sans clignoter)
lorsque la communication est établie.
Elle s'éteint en fin de communication.
"Appel d'Urgence Localisé" localise
immédiatement votre véhicule, entre en contact
avec vous dans votre langue**, et sollicite –
si nécessaire – l'envoi des secours publics
compétents**. Dans les pays où la plateforme
n'est pas opérationnelle, ou lorsque le ser vice
de localisation a été expressément refusé,
l'appel est dirigé directement vers les ser vices
de secours (112) sans localisation.
En cas de choc détecté par le calculateur
d'airbag, et indépendamment des
déploiements d'airbag éventuels, un appel
d'urgence est lancé automatiquement.
Appel d'Urgence Localisé
Sécurité

71
** Suivant la couverture géographique de "Appel d'Urgence Localisé", "Appel
d'Assistance Localisé" et la langue nationale
officielle choisie par le propriétaire du
véhicule.
La liste des pays couverts et des ser vices
télématiques est disponible en points de
vente ou sur le site Internet de votre pays.

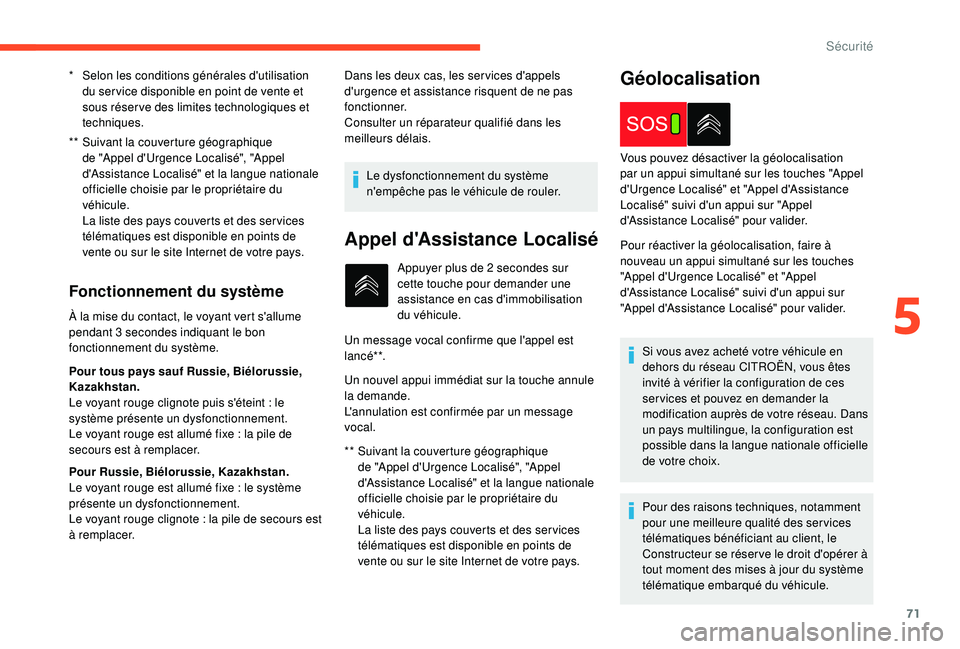

Fonctionnement du système
À la mise du contact, le voyant vert s'allume
pendant 3 secondes indiquant le bon
fonctionnement du système.
Pour tous pays sauf Russie, Biélorussie,
Kazakhstan.
Le voyant rouge clignote puis s'éteint : le
système présente un dysfonctionnement.
Le voyant rouge est allumé fixe : la pile de
secours est à remplacer.
Pour Russie, Biélorussie, Kazakhstan.
Le voyant rouge est allumé fixe : le système
présente un dysfonctionnement.
Le voyant rouge clignote : la pile de secours est
à remplacer. *
Selon
les conditions générales d'utilisation
du ser vice disponible en point de vente et
sous réser ve des limites technologiques et
techniques. Dans les deux cas, les ser vices d'appels
d'urgence et assistance risquent de ne pas
fonctionner.
Consulter un réparateur qualifié dans les
meilleurs délais.
Le dysfonctionnement du système
n'empêche pas le véhicule de rouler.
Appel d'Assistance Localisé
** Suivant la couverture géographique de "Appel d'Urgence Localisé", "Appel
d'Assistance Localisé" et la langue nationale
officielle choisie par le propriétaire du
véhicule.
La liste des pays couverts et des ser vices
télématiques est disponible en points de
vente ou sur le site Internet de votre pays. Appuyer plus de 2 secondes sur
cette touche pour demander une
assistance en cas d'immobilisation
du véhicule.
Un message vocal confirme que l'appel est
lancé**.
Un nouvel appui immédiat sur la touche annule
la demande.
L'annulation est confirmée par un message
vocal.
Géolocalisation
Pour réactiver la géolocalisation, faire à
nouveau un appui simultané sur les touches
"Appel d'Urgence Localisé" et "Appel
d'Assistance Localisé" suivi d'un appui sur
"Appel d'Assistance Localisé" pour valider. Vous pouvez désactiver la géolocalisation
par un appui simultané sur les touches "Appel
d'Urgence Localisé" et "Appel d'Assistance
Localisé" suivi d'un appui sur "Appel
d'Assistance Localisé" pour valider.
Si vous avez acheté votre véhicule en
dehors du réseau CITROËN, vous êtes
invité à vérifier la configuration de ces
services et pouvez en demander la
modification auprès de votre réseau. Dans
un pays multilingue, la configuration est
possible dans la langue nationale officielle
de votre choix.
Pour des raisons techniques, notamment
pour une meilleure qualité des ser vices
télématiques bénéficiant au client, le
Constructeur se réser ve le droit d'opérer à
tout moment des mises à jour du système
télématique embarqué du véhicule.
5
Sécurité

72

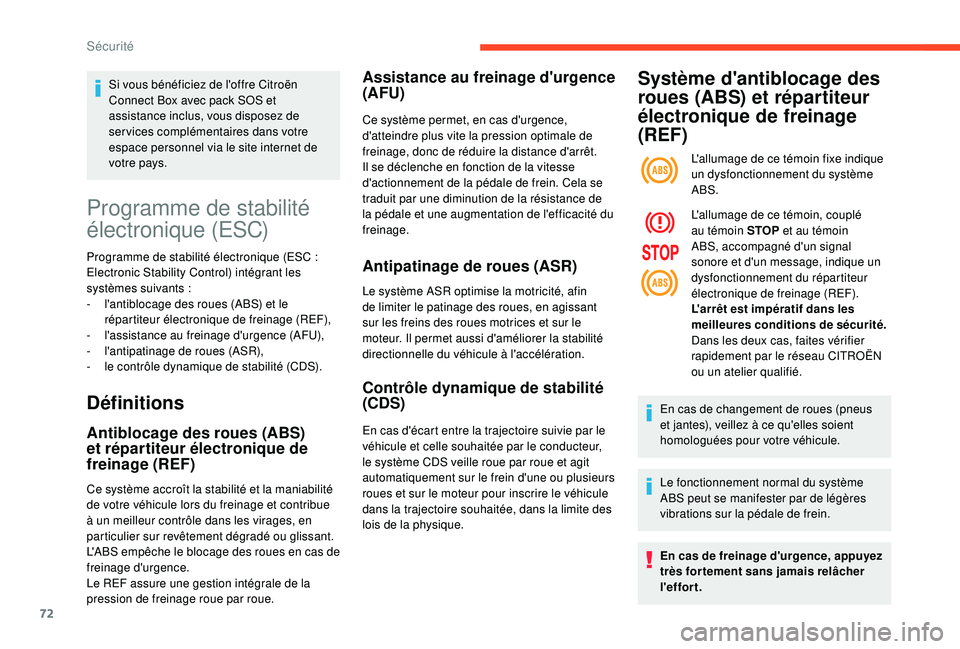

Programme de stabilité
électronique (ESC)
Programme de stabilité électronique (ESC :
E lectronic Stability Control) intégrant les
systèmes suivants
:
-

l
'antiblocage des roues (ABS) et le
répartiteur électronique de freinage (REF),
-
l

'assistance au freinage d'urgence (AFU),
-
l

'antipatinage de roues (ASR),
-

l
e contrôle dynamique de stabilité (CDS).
Définitions
Antiblocage des roues (ABS)
et répartiteur électronique de
freinage (REF)
Ce système accroît la stabilité et la maniabilité
de votre véhicule lors du freinage et contribue
à un meilleur contrôle dans les virages, en
particulier sur revêtement dégradé ou glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue.
Assistance au freinage d'urgence
(AFU)
Ce système permet, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
Antipatinage de roues (ASR)
Le système ASR optimise la motricité, afin
de limiter le patinage des roues, en agissant
sur les freins des roues motrices et sur le
moteur. Il permet aussi d'améliorer la stabilité
directionnelle du véhicule à l'accélération.
Contrôle dynamique de stabilité
(CDS)
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le système CDS veille roue par roue et agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Si vous bénéficiez de l'offre Citroën
Connect Box avec pack SOS et
assistance inclus, vous disposez de
services complémentaires dans votre
espace personnel via le site internet de
votre pays.
Système d'antiblocage des
roues (ABS) et répartiteur
électronique de freinage
(REF)
L'allumage de ce témoin fixe indique
un dysfonctionnement du système
ABS.
L'allumage de ce témoin, couplé
au témoin STOP
et au témoin
ABS, accompagné d'un signal
sonore et d'un message, indique un
dysfonctionnement du répartiteur
électronique de freinage (REF).
L'arrêt est impératif dans les
meilleures conditions de sécurité.
Dans les deux cas, faites vérifier
rapidement par le réseau CITROËN
ou un atelier qualifié.
En cas de changement de roues (pneus
et jantes), veillez à ce qu'elles soient
homologuées pour votre véhicule.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
En cas de freinage d'urgence, appuyez
très fortement sans jamais relâcher
l'effort.
Sécurité

73

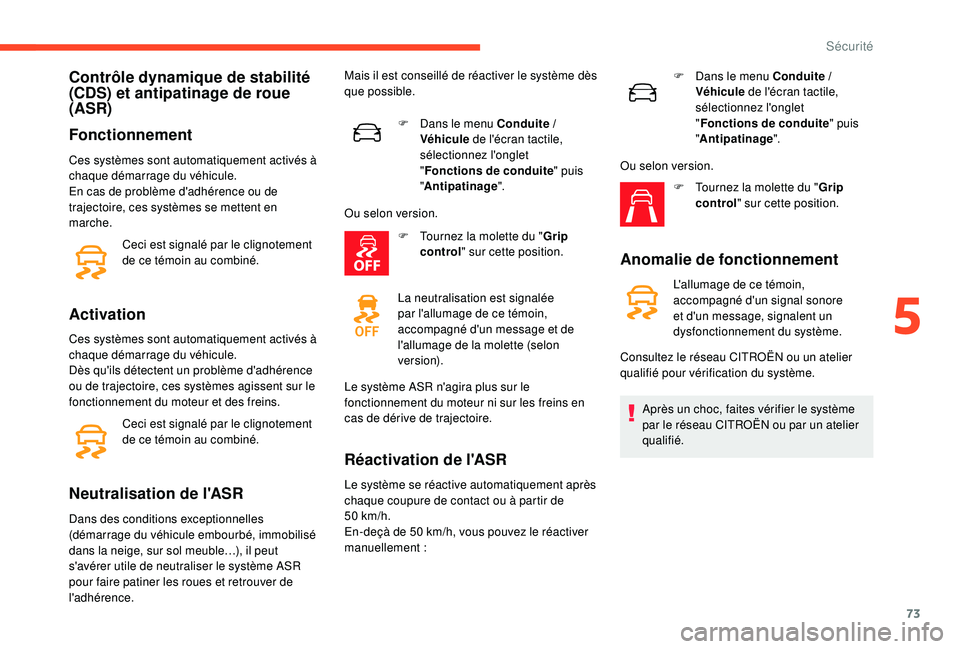

Contrôle dynamique de stabilité
(CDS) et antipatinage de roue
(ASR)
Fonctionnement
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
En cas de problème d'adhérence ou de
trajectoire, ces systèmes se mettent en
marche.
Activation
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
Dès qu'ils détectent un problème d'adhérence
ou de trajectoire, ces systèmes agissent sur le
fonctionnement du moteur et des freins.Ceci est signalé par le clignotement
de ce témoin au combiné.
Neutralisation de l'ASR
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut
s'avérer utile de neutraliser le système ASR
pour faire patiner les roues et retrouver de
l'adhérence. F

D
ans le menu Conduite

/
Véhicule de l'écran tactile,
sélectionnez l'onglet
" Fonctions de conduite " puis
" Antipatinage ".
Ou selon version. F
T
ournez la molette du "
Grip
control" sur cette position.
La neutralisation est signalée
par l'allumage de ce témoin,
accompagné d'un message et de
l'allumage de la molette (selon
ve r s i o n).
Le système ASR n'agira plus sur le
fonctionnement du moteur ni sur les freins en
cas de dérive de trajectoire.
Réactivation de l'ASR
Le système se réactive automatiquement après
chaque coupure de contact ou à partir de
50


km/h.
En-deçà de 50
km/h, vous pouvez le réactiver
manuellement


: F

D
ans le menu Conduite

/
Véhicule de l'écran tactile,
sélectionnez l'onglet
" Fonctions de conduite " puis
" Antipatinage ".
Ou selon version. F
T
ournez la molette du "
Grip
control" sur cette position.
Anomalie de fonctionnement
L'allumage de ce témoin,
accompagné d'un signal sonore
et d'un message, signalent un
dysfonctionnement du système.
Après un choc, faites vérifier le système
par le réseau CITROËN ou par un atelier
qualifié.
Ceci est signalé par le clignotement
de ce témoin au combiné.
Mais il est conseillé de réactiver le système dès
que possible.
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système.
5
Sécurité

74

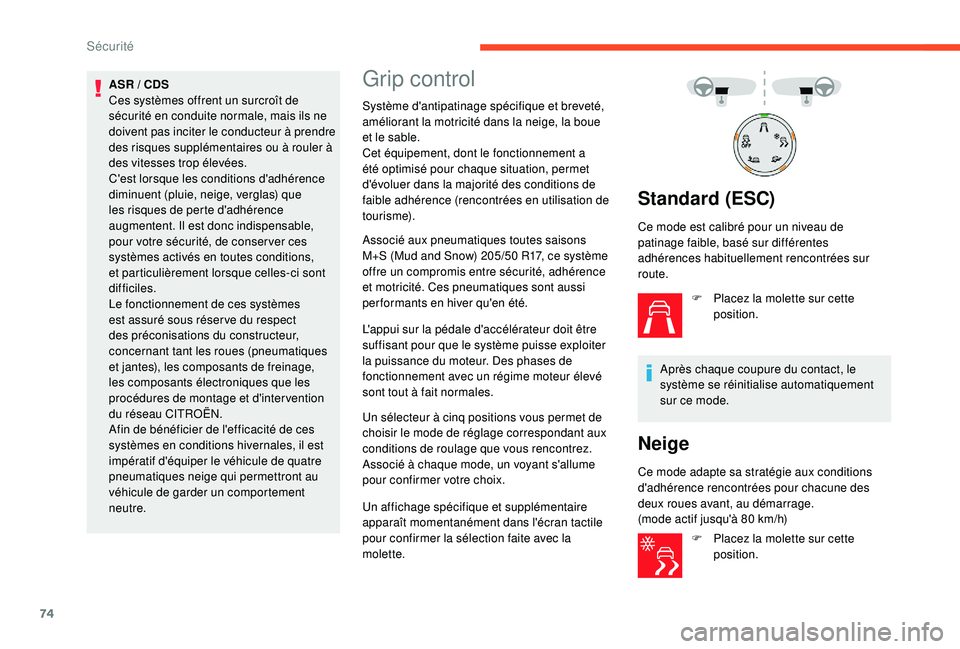

ASR / CDS
C es systèmes offrent un surcroît de
sécurité en conduite normale, mais ils ne
doivent pas inciter le conducteur à prendre
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
C'est lorsque les conditions d'adhérence
diminuent (pluie, neige, verglas) que
les risques de perte d'adhérence
augmentent. Il est donc indispensable,
pour votre sécurité, de conser ver ces
systèmes activés en toutes conditions,
et particulièrement lorsque celles-ci sont
difficiles.
Le fonctionnement de ces systèmes
est assuré sous réser ve du respect
des préconisations du constructeur,
concernant tant les roues (pneumatiques
et jantes), les composants de freinage,
les composants électroniques que les
procédures de montage et d'inter vention
du réseau CITROËN.
Afin de bénéficier de l'efficacité de ces
systèmes en conditions hivernales, il est
impératif d'équiper le véhicule de quatre
pneumatiques neige qui permettront au
véhicule de garder un comportement
neutre.Grip control
Système d'antipatinage spécifique et breveté,
améliorant la motricité dans la neige, la boue
et le sable.
Cet équipement, dont le fonctionnement a
été optimisé pour chaque situation, permet
d'évoluer dans la majorité des conditions de
faible adhérence (rencontrées en utilisation de
tourisme).
Associé aux pneumatiques toutes saisons
M+S (Mud and Snow) 205/50 R17, ce système
offre un compromis entre sécurité, adhérence
et motricité. Ces pneumatiques sont aussi
performants en hiver qu'en été.
L'appui sur la pédale d'accélérateur doit être
suffisant pour que le système puisse exploiter
la puissance du moteur. Des phases de
fonctionnement avec un régime moteur élevé
sont tout à fait normales.
Un sélecteur à cinq positions vous permet de
choisir le mode de réglage correspondant aux
conditions de roulage que vous rencontrez.
Associé à chaque mode, un voyant s'allume
pour confirmer votre choix.
Un affichage spécifique et supplémentaire
apparaît momentanément dans l'écran tactile
pour confirmer la sélection faite avec la
molette.
Standard (ESC)
Ce mode est calibré pour un niveau de
patinage faible, basé sur différentes
adhérences habituellement rencontrées sur
route.
F

P
lacez la molette sur cette
position.
Après chaque coupure du contact, le
système se réinitialise automatiquement
sur ce mode.
Neige
Ce mode adapte sa stratégie aux conditions
d'adhérence rencontrées pour chacune des
deux roues avant, au démarrage.
(mode actif jusqu'à 80 km/h)
F

P
lacez la molette sur cette
position.
Sécurité

75

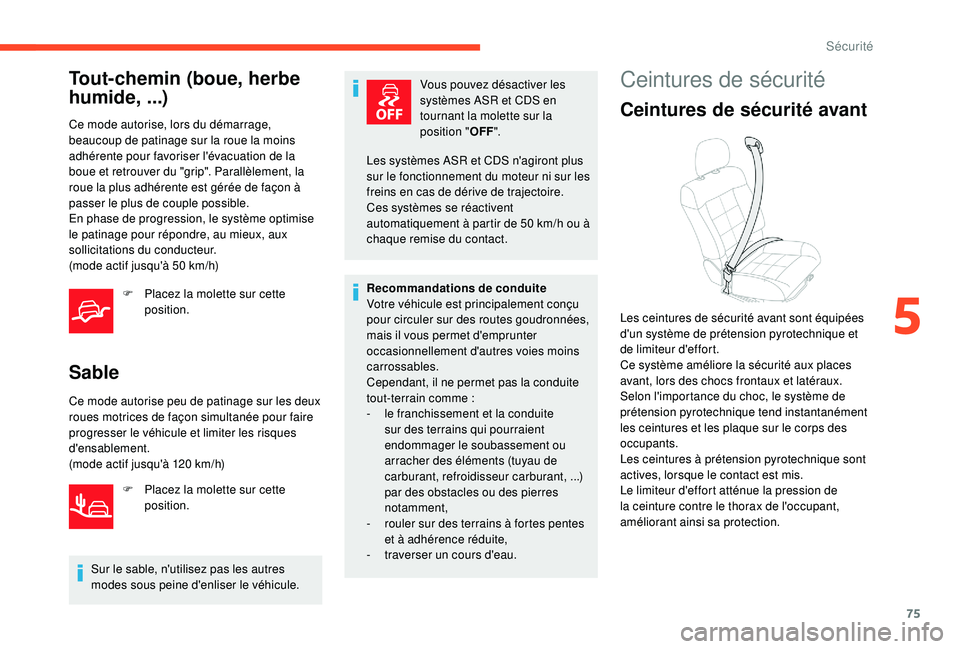

Tout-chemin (boue, herbe
humide,

...)
Ce mode autorise, lors du démarrage,
beaucoup de patinage sur la roue la moins
adhérente pour favoriser l'évacuation de la
boue et retrouver du "grip". Parallèlement, la
roue la plus adhérente est gérée de façon à
passer le plus de couple possible.
En phase de progression, le système optimise
le patinage pour répondre, au mieux, aux
sollicitations du conducteur.
(mode actif jusqu'à 50
km/h)
F

P
lacez la molette sur cette
position.
Sable
Ce mode autorise peu de patinage sur les deux
roues motrices de façon simultanée pour faire
progresser le véhicule et limiter les risques
d'ensablement.
(mode actif jusqu'à 120
km/h)
F

P
lacez la molette sur cette
position.
Sur le sable, n'utilisez pas les autres
modes sous peine d'enliser le véhicule. Vous pouvez désactiver les
systèmes ASR et CDS en
tournant la molette sur la
position "
OFF".
Les systèmes ASR et CDS n'agiront plus
sur le fonctionnement du moteur ni sur les
freins en cas de dérive de trajectoire.
Ces systèmes se réactivent
automatiquement à partir de 50 km/h ou à
chaque remise du contact.
Recommandations de conduite
Votre véhicule est principalement conçu
pour circuler sur des routes goudronnées,
mais il vous permet d'emprunter
occasionnellement d'autres voies moins
carrossables.
Cependant, il ne permet pas la conduite
tout-terrain comme :
- l e franchissement et la conduite
sur des terrains qui pourraient
endommager le soubassement ou
arracher des éléments (tuyau de
carburant, refroidisseur carburant,


...)
par des obstacles ou des pierres
notamment,
-

r
ouler sur des terrains à fortes pentes
et à adhérence réduite,
-

t
raverser un cours d'eau.
Ceintures de sécurité
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d'un système de prétension pyrotechnique et
de limiteur d'effort.
Ce système améliore la sécurité aux places
avant, lors des chocs frontaux et latéraux.
Selon l'importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.
Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Le limiteur d'effort atténue la pression de
la ceinture contre le thorax de l'occupant,
améliorant ainsi sa protection.
5
Sécurité

76

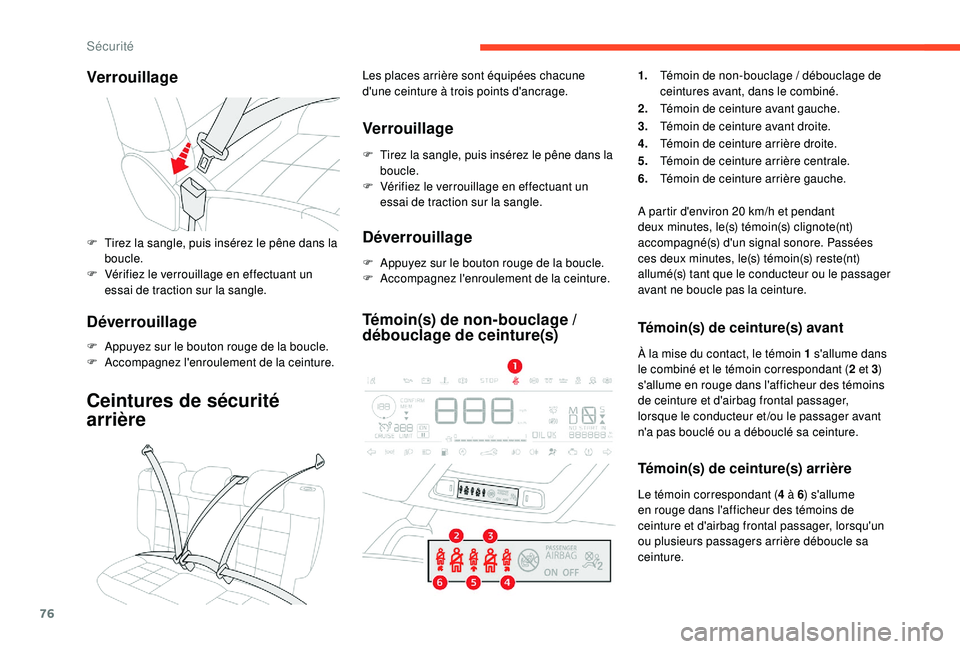

Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l'enroulement de la ceinture.
Ceintures de sécurité
arrière
Les places arrière sont équipées chacune
d'une ceinture à trois points d'ancrage.
Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l'enroulement de la ceinture.
Témoin(s) de non-bouclage /
débouclage de ceinture(s)
1. Témoin de non-bouclage / débouclage de
ceintures avant, dans le combiné.
2. Témoin de ceinture avant gauche.
3. Témoin de ceinture avant droite.
4. Témoin de ceinture arrière droite.
5. Témoin de ceinture arrière centrale.
6. Témoin de ceinture arrière gauche.
A partir d'environ 20
km/h et pendant
deux
minutes, le(s) témoin(s) clignote(nt)
accompagné(s) d'un signal sonore. Passées
ces deux
minutes, le(s) témoin(s) reste(nt)
allumé(s) tant que le conducteur ou le passager
avant ne boucle pas la ceinture.
Témoin(s) de ceinture(s) avant
À la mise du contact, le témoin 1 s'allume dans
le combiné et le témoin correspondant ( 2 et 3)
s'allume en rouge dans l'afficheur des témoins
de ceinture et d'airbag frontal passager,
lorsque le conducteur et /ou le passager avant
n'a pas bouclé ou a débouclé sa ceinture.
Témoin(s) de ceinture(s) arrière
Le témoin correspondant ( 4 à 6) s'allume
en rouge dans l'afficheur des témoins de
ceinture et d'airbag frontal passager, lorsqu'un
ou plusieurs passagers arrière déboucle sa
ceinture.
Sécurité

77

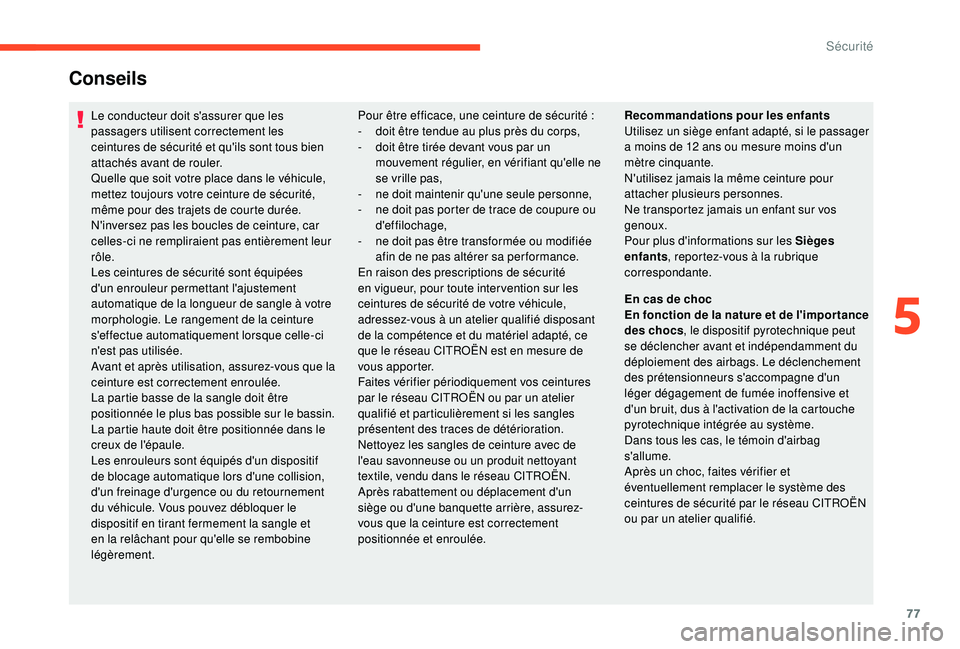

Conseils
Le conducteur doit s'assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu'ils sont tous bien
attachés avant de rouler.
Quelle que soit votre place dans le véhicule,
mettez toujours votre ceinture de sécurité,
même pour des trajets de courte durée.
N'inversez pas les boucles de ceinture, car
celles-ci ne rempliraient pas entièrement leur
rôle.
Les ceintures de sécurité sont équipées
d'un enrouleur permettant l'ajustement
automatique de la longueur de sangle à votre
morphologie. Le rangement de la ceinture
s'effectue automatiquement lorsque celle-ci
n'est pas utilisée.
Avant et après utilisation, assurez-vous que la
ceinture est correctement enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur le bassin.
La partie haute doit être positionnée dans le
creux de l'épaule.
Les enrouleurs sont équipés d'un dispositif
de blocage automatique lors d'une collision,
d'un freinage d'urgence ou du retournement
du véhicule. Vous pouvez débloquer le
dispositif en tirant fermement la sangle et
en la relâchant pour qu'elle se rembobine
légèrement.Pour être efficace, une ceinture de sécurité :
-
d oit être tendue au plus près du corps,
-

d
oit être tirée devant vous par un
mouvement régulier, en vérifiant qu'elle ne
se vrille pas,
-

n
e doit maintenir qu'une seule personne,
-

n
e doit pas porter de trace de coupure ou
d'effilochage,
-

n
e doit pas être transformée ou modifiée
afin de ne pas altérer sa per formance.
En raison des prescriptions de sécurité
en vigueur, pour toute inter vention sur les
ceintures de sécurité de votre véhicule,
adressez-vous à un atelier qualifié disposant
de la compétence et du matériel adapté, ce
que le réseau CITROËN est en mesure de
vous apporter.
Faites vérifier périodiquement vos ceintures
par le réseau CITROËN ou par un atelier
qualifié et particulièrement si les sangles
présentent des traces de détérioration.
Nettoyez les sangles de ceinture avec de
l'eau savonneuse ou un produit nettoyant
textile, vendu dans le réseau CITROËN.
Après rabattement ou déplacement d'un
siège ou d'une banquette arrière, assurez-
vous que la ceinture est correctement
positionnée et enroulée. Recommandations pour les enfants
Utilisez un siège enfant adapté, si le passager
a moins de 12 ans ou mesure moins d'un
mètre cinquante.
N'utilisez jamais la même ceinture pour
attacher plusieurs personnes.
Ne transportez jamais un enfant sur vos
genoux.
Pour plus d'informations sur les Sièges
enfants
, reportez-vous à la rubrique
correspondante.
En cas de choc
En fonction de la nature et de l'importance
des chocs , le dispositif pyrotechnique peut
se déclencher avant et indépendamment du
déploiement des airbags. Le déclenchement
des prétensionneurs s'accompagne d'un
léger dégagement de fumée inoffensive et
d'un bruit, dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Dans tous les cas, le témoin d'airbag
s'allume.
Après un choc, faites vérifier et
éventuellement remplacer le système des
ceintures de sécurité par le réseau CITROËN
ou par un atelier qualifié.
5
Sécurité

78

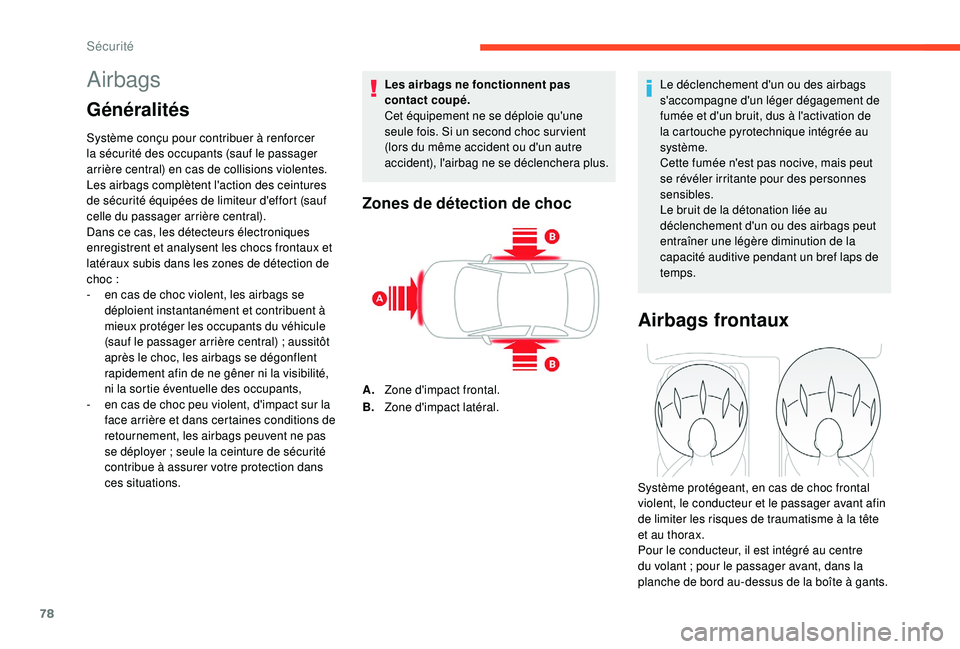

Airbags
Généralités
Système conçu pour contribuer à renforcer
la sécurité des occupants (sauf le passager
arrière central) en cas de collisions violentes.
Les airbags complètent l'action des ceintures
de sécurité équipées de limiteur d'effort (sauf
celle du passager arrière central).
Dans ce cas, les détecteurs électroniques
enregistrent et analysent les chocs frontaux et
latéraux subis dans les zones de détection de
choc :
-

e
n cas de choc violent, les airbags se
déploient instantanément et contribuent à
mieux protéger les occupants du véhicule
(sauf le passager arrière central)
; aussitôt
après le choc, les airbags se dégonflent
rapidement afin de ne gêner ni la visibilité,
ni la sortie éventuelle des occupants,
-

e
n cas de choc peu violent, d'impact sur la
face arrière et dans certaines conditions de
retournement, les airbags peuvent ne pas
se déployer
; seule la ceinture de sécurité
contribue à assurer votre protection dans
ces situations. Les airbags ne fonctionnent pas
contact coupé.
Cet équipement ne se déploie qu'une
seule fois. Si un second choc sur vient
(lors du même accident ou d'un autre
accident), l'airbag ne se déclenchera plus.
Zones de détection de choc
A.
Zone d'impact frontal.
B. Zone d'impact latéral. Le déclenchement d'un ou des airbags
s'accompagne d'un léger dégagement de
fumée et d'un bruit, dus à l'activation de
la cartouche pyrotechnique intégrée au
système.
Cette fumée n'est pas nocive, mais peut
se révéler irritante pour des personnes
sensibles.
Le bruit de la détonation liée au
déclenchement d'un ou des airbags peut
entraîner une légère diminution de la
capacité auditive pendant un bref laps de
temps.
Airbags frontaux
Système protégeant, en cas de choc frontal
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme à la tête
et au thorax.
Pour le conducteur, il est intégré au centre
du volant
; pour le passager avant, dans la
planche de bord au-dessus de la boîte à gants.
Sécurité
