Page 161 of 333
IX
159
CONDUÇÃO

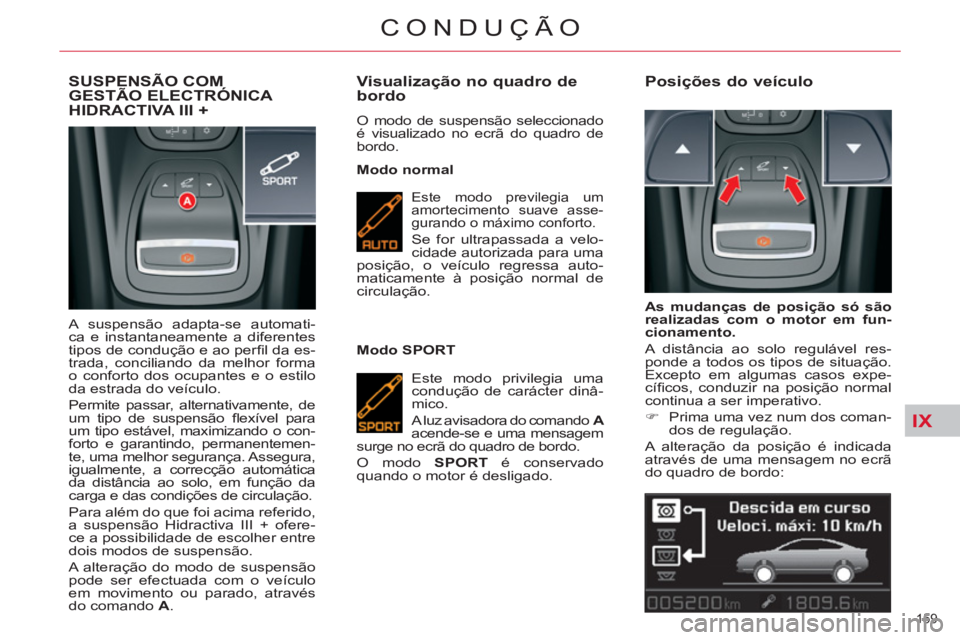

SUSPENSÃO COM GESTÃO ELECTRÓNICA
HIDRACTIVA III +
A suspensão adapta-se automati-
ca e instantaneamente a diferentes
tipos de condução e ao perfi l da es-
trada, conciliando da melhor forma
o conforto dos ocupantes e o estilo
da estrada do veículo.
Permite passar, alternativamente, de
um tipo de suspensão fl exível para
um tipo estável, maximizando o con-
forto e garantindo, permanentemen-
te, uma melhor segurança. Assegura,
igualmente, a correcção automática
da distância ao solo, em função da
carga e das condições de circulação.
Para além do que foi acima referido,
a suspensão Hidractiva III + ofere-
ce a possibilidade de escolher entre
dois modos de suspensão.
A alteração do modo de suspensão
pode ser efectuada com o veículo
em movimento ou parado, através
do comando A
.
Visualização no quadro de
bordo
O modo de suspensão seleccionado
é visualizado no ecrã do quadro de
bordo.
Modo normal
Este modo previlegia um
amortecimento suave asse-
gurando o máximo conforto.
Se for ultrapassada a velo-
cidade autorizada para uma
posição, o veículo regressa auto-
maticamente à posição normal de
circulação.
Modo SPORT
Este modo privilegia uma
condução de carácter dinâ-
mico.
A luz avisadora do comando A
acende-se e uma mensagem
surge no ecrã do quadro de bordo.
O modo SPORT
é conservado
quando o motor é desligado.
Posições do veículo
As mudanças de posição só são
realizadas com o motor em fun-
cionamento.
A distância ao solo regulável res-
ponde a todos os tipos de situação.
Excepto em algumas casos expe-
cífi cos, conduzir na posição normal
continua a ser imperativo.
)
Prima uma vez num dos coman-
dos de regulação.
A alteração da posição é indicada
através de uma mensagem no ecrã
do quadro de bordo:
Page 162 of 333
IX
160
CONDUÇÃO

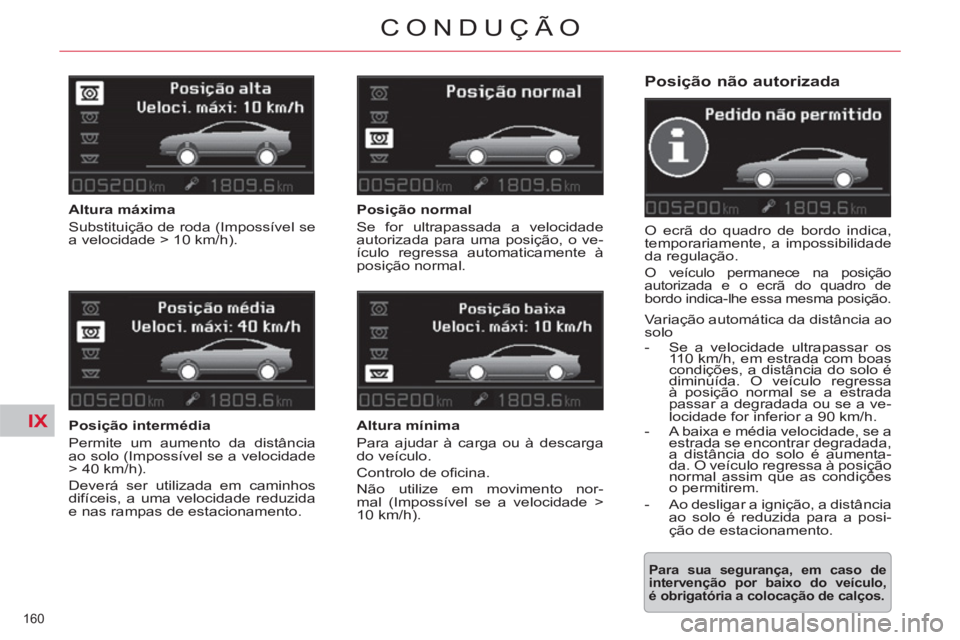

Posição não autorizada
O ecrã do quadro de bordo indica,
temporariamente, a impossibilidade
da regulação.
O veículo permanece na posição
autorizada e o ecrã do quadro de
bordo indica-lhe essa mesma posição.
Variação automática da distância ao
solo
- Se a velocidade ultrapassar os
110 km/h, em estrada com boas
condições, a distância do solo é
diminuída. O veículo regressa
à posição normal se a estrada
passar a degradada ou se a ve-
locidade for inferior a 90 km/h.
- A baixa e média velocidade, se a
estrada se encontrar degradada,
a distância do solo é aumenta-
da. O veículo regressa à posição
normal assim que as condições
o permitirem.
- Ao desligar a ignição, a distância
ao solo é reduzida para a posi-
ção de estacionamento.
Para sua segurança, em caso de
intervenção por baixo do veículo,
é obrigatória a colocação de calços.
Posição normal
Se for ultrapassada a velocidade
autorizada para uma posição, o ve-
ículo regressa automaticamente à
posição normal.
Altura mínima
Para ajudar à carga ou à descarga
do veículo.
Controlo de ofi cina.
Não utilize em movimento nor-
mal (Impossível se a velocidade >
10 km/h).
Altura máxima
Substituição de roda (Impossível se
a velocidade > 10 km/h).
Posição intermédia
Permite um aumento da distância
ao solo (Impossível se a velocidade
> 40 km/h).
Deverá ser utilizada em caminhos
difíceis, a uma velocidade reduzida
e nas rampas de estacionamento.
Page 163 of 333
X
161
VERIFICAÇÕES

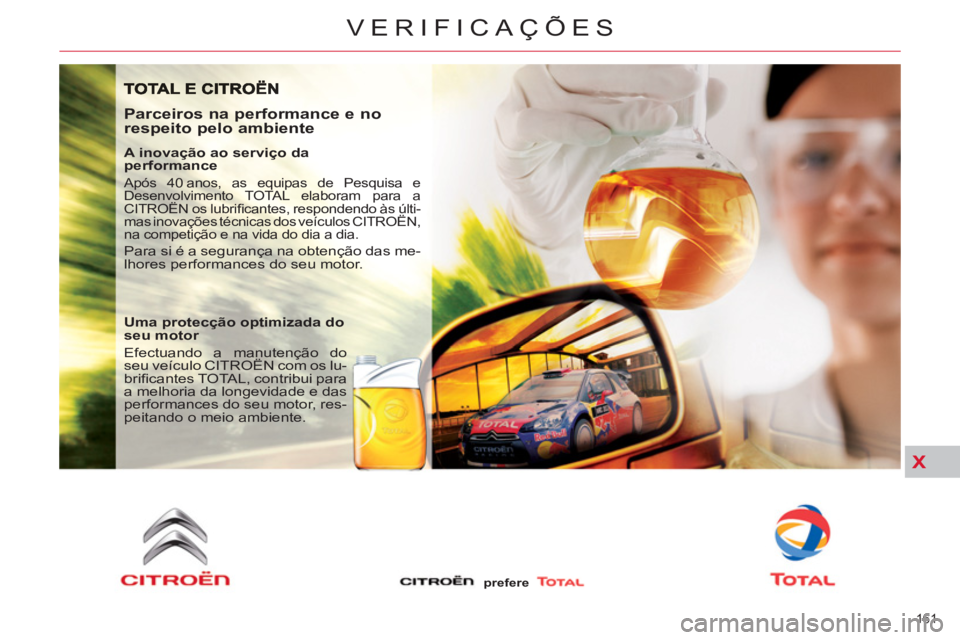

Parceiros na performance e no
respeito pelo ambiente
A inovação ao serviço da
performance
Após 40 anos, as equipas de Pesquisa e
Desenvolvimento TOTAL elaboram para a
CITROËN os lubrifi cantes, respondendo às últi-
mas inovações técnicas dos veículos CITROËN,
na competição e na vida do dia a dia.
Para si é a segurança na obtenção das me-
lhores performances do seu motor.
Uma protecção optimizada do
seu motor
Efectuando a manutenção do
seu veículo CITROËN com os lu-
brifi cantes TOTAL, contribui para
a melhoria da longevidade e das
performances do seu motor, res-
peitando o meio ambiente.
prefere
Page 164 of 333
!
162
VERIFICAÇÕES

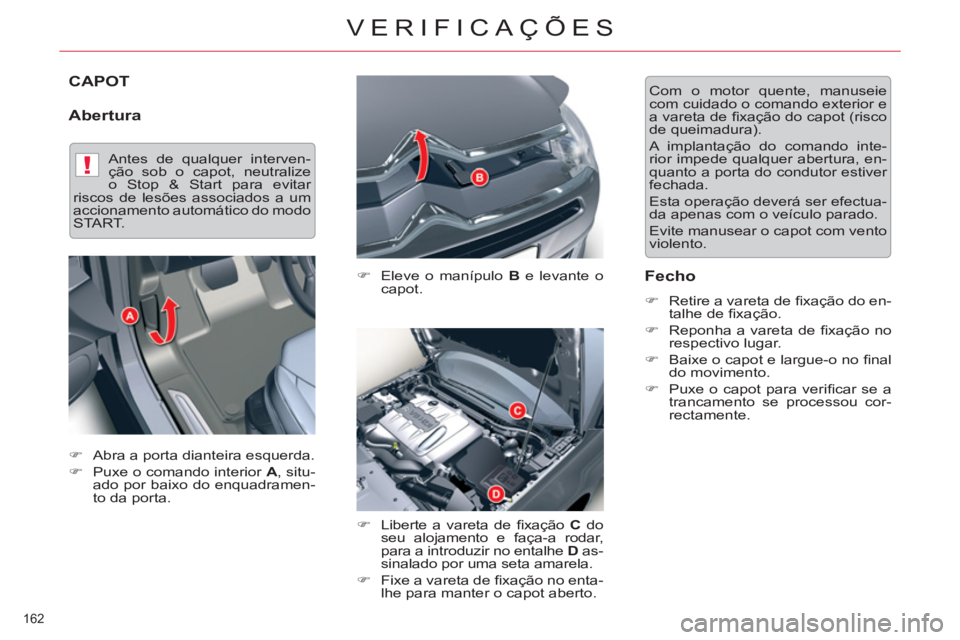

CAPOT
Abertura
)
Eleve o manípulo B
e levante o
capot.
)
Liberte a vareta de fi xação C
do
seu alojamento e faça-a rodar,
para a introduzir no entalhe D
as-
sinalado por uma seta amarela.
)
Fixe a vareta de fi xação no enta-
lhe para manter o capot aberto.
Fecho
)
Retire a vareta de fi xação do en-
talhe de fi xação.
)
Reponha a vareta de fi xação no
respectivo lugar.
)
Baixe o capot e largue-o no fi nal
do movimento.
)
Puxe o capot para verifi car se a
trancamento se processou cor-
rectamente.
Com o motor quente, manuseie
com cuidado o comando exterior e
a vareta de fi xação do capot (risco
de queimadura).
A implantação do comando inte-
rior impede qualquer abertura, en-
quanto a porta do condutor estiver
fechada.
Esta operação deverá ser efectua-
da apenas com o veículo parado.
Evite manusear o capot com vento
violento.
)
Abra a porta dianteira esquerda.
)
Puxe o comando interior A
, situ-
ado por baixo do enquadramen-
to da porta.
Antes de qualquer interven-
ção sob o capot, neutralize
o Stop & Start para evitar
riscos de lesões associados a um
accionamento automático do modo
START.
Page 165 of 333

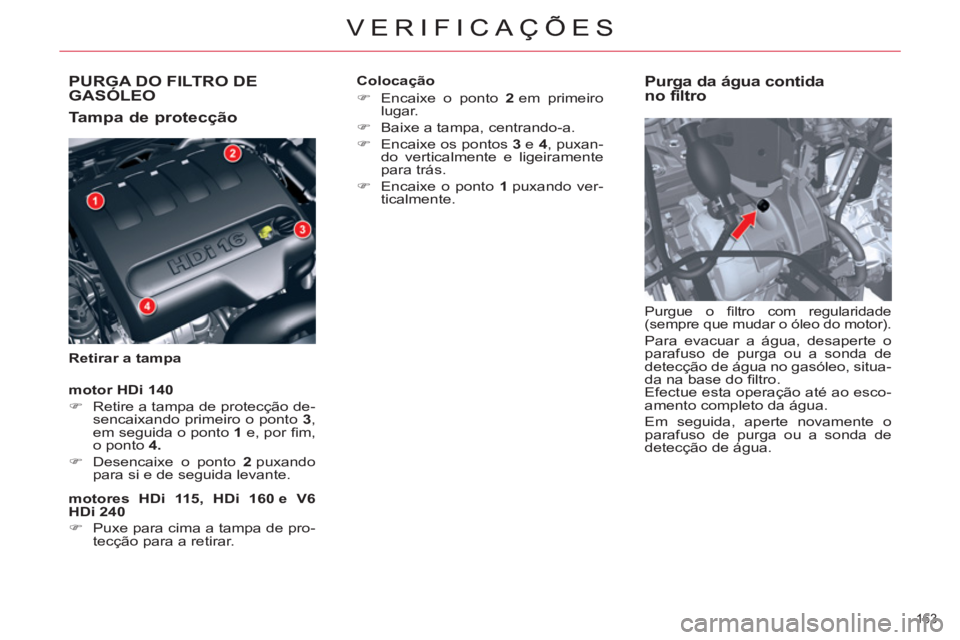

PURGA DO FILTRO DE GASÓLEO
Tampa de protecção
Retirar a tampa
Purga da água contida
no filtro
Purgue o fi ltro com regularidade
(sempre que mudar o óleo do motor).
Para evacuar a água, desaperte o
parafuso de purga ou a sonda de
detecção de água no gasóleo, situa-
da na base do fi ltro.
Efectue esta operação até ao esco-
amento completo da água.
Em seguida, aperte novamente o
parafuso de purga ou a sonda de
detecção de água.
motores HDi 115, HDi 160 e V6
HDi 240
)
Puxe para cima a tampa de pro-
tecção para a retirar.
motor HDi 140
)
Retire a tampa de protecção de-
sencaixando primeiro o ponto 3
,
em seguida o ponto 1
e, por fi m,
o ponto 4.
)
Desencaixe o ponto 2
puxando
para si e de seguida levante.
Colocação
)
Encaixe o ponto 2
em primeiro
lugar.
)
Baixe a tampa, centrando-a.
)
Encaixe os pontos 3
e 4
, puxan-
do verticalmente e ligeiramente
para trás.
)
Encaixe o ponto 1
puxando ver-
ticalmente.
VERIFICAÇÕES
163
VERIFICAÇÕES
Page 166 of 333
!
X

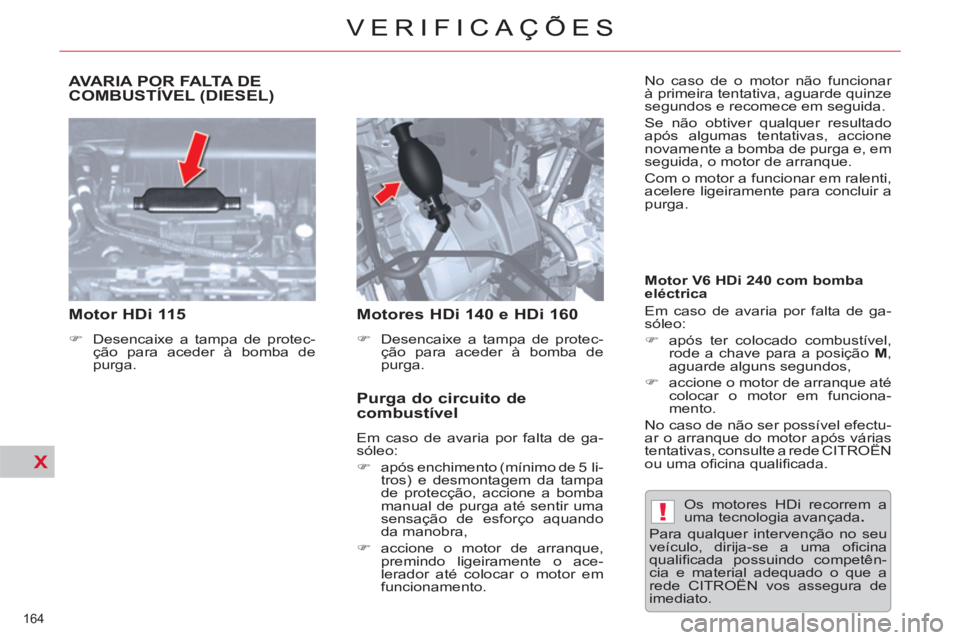

AVARIA POR FALTA DE
COMBUSTÍVEL (DIESEL)
Motor HDi 115
)
Desencaixe a tampa de protec-
ção para aceder à bomba de
purga.
Motores HDi 140 e HDi 160
)
Desencaixe a tampa de protec-
ção para aceder à bomba de
purga.
Purga do circuito de
combustível
Em caso de avaria por falta de ga-
sóleo:
)
após enchimento (mínimo de 5 li-
tros) e desmontagem da tampa
de protecção, accione a bomba
manual de purga até sentir uma
sensação de esforço aquando
da manobra,
)
accione o motor de arranque,
premindo ligeiramente o ace-
lerador até colocar o motor em
funcionamento. Os motores HDi recorrem a
uma tecnologia avançada .
Para qualquer intervenção no seu
veículo, dirija-se a uma ofi cina
qualifi cada possuindo competên-
cia e material adequado o que a
rede CITROËN vos assegura de
imediato.
Motor V6 HDi 240 com bomba
eléctrica
Em caso de avaria por falta de ga-
sóleo:
)
após ter colocado combustível,
rode a chave para a posição M
,
aguarde alguns segundos,
)
accione o motor de arranque até
colocar o motor em funciona-
mento.
No caso de não ser possível efectu-
ar o arranque do motor após várias
tentativas, consulte a rede CITROËN
ou uma ofi cina qualifi cada. No caso de o motor não funcionar
à primeira tentativa, aguarde quinze
segundos e recomece em seguida.
Se não obtiver qualquer resultado
após algumas tentativas, accione
novamente a bomba de purga e, em
seguida, o motor de arranque.
Com o motor a funcionar em ralenti,
acelere ligeiramente para concluir a
purga.
VERIFICAÇÕES
164
VERIFICAÇÕES
Page 167 of 333
X

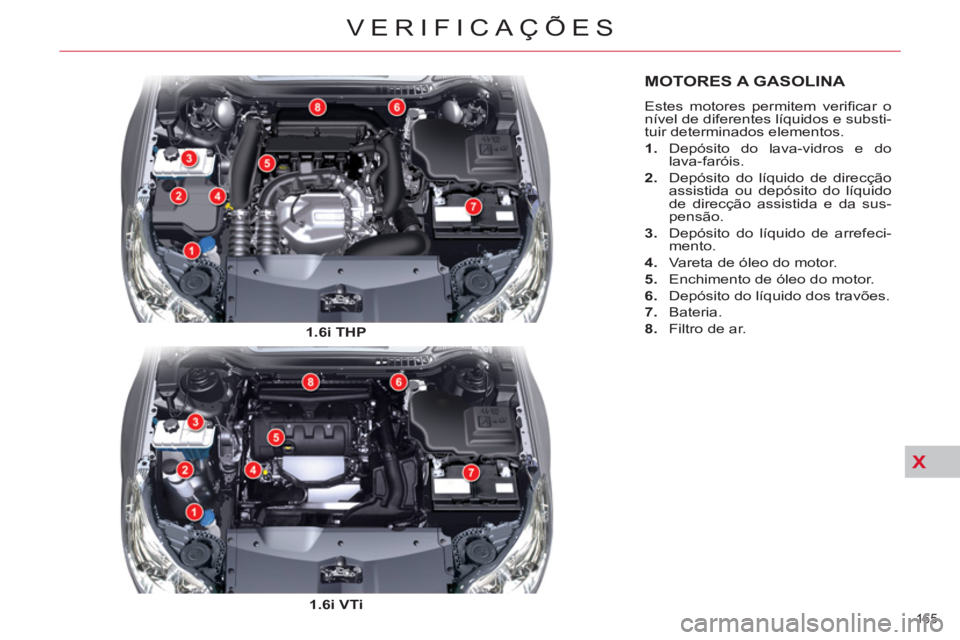

MOTORES A GASOLINA
Estes motores permitem verifi car o
nível de diferentes líquidos e substi-
tuir determinados elementos.
1.
Depósito do lava-vidros e do
lava-faróis.
2.
Depósito do líquido de direcção
assistida ou depósito do líquido
de direcção assistida e da sus-
pensão.
3.
Depósito do líquido de arrefeci-
mento.
4.
Vareta de óleo do motor.
5.
Enchimento de óleo do motor.
6.
Depósito do líquido dos travões.
7.
Bateria.
8.
Filtro de ar.
1.6i THP
1.6i VTi
165
VERIFICAÇÕES
Page 168 of 333
X
!
166
VERIFICAÇÕES

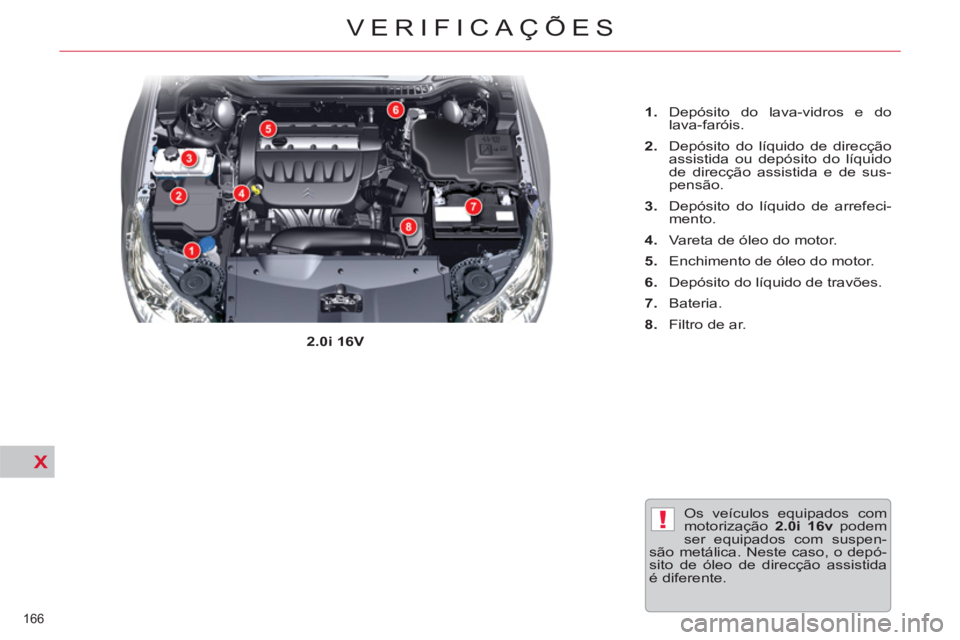

Os veículos equipados com
motorização 2.0i 16v
podem
ser equipados com suspen-
são metálica. Neste caso, o depó-
sito de óleo de direcção assistida
é diferente.
2.0i 16V
1.
Depósito do lava-vidros e do
lava-faróis.
2.
Depósito do líquido de direcção
assistida ou depósito do líquido
de direcção assistida e de sus-
pensão.
3.
Depósito do líquido de arrefeci-
mento.
4.
Vareta de óleo do motor.
5.
Enchimento de óleo do motor.
6.
Depósito do líquido de travões.
7.
Bateria.
8.
Filtro de ar.
Page 169 of 333
X
!
167
VERIFICAÇÕES

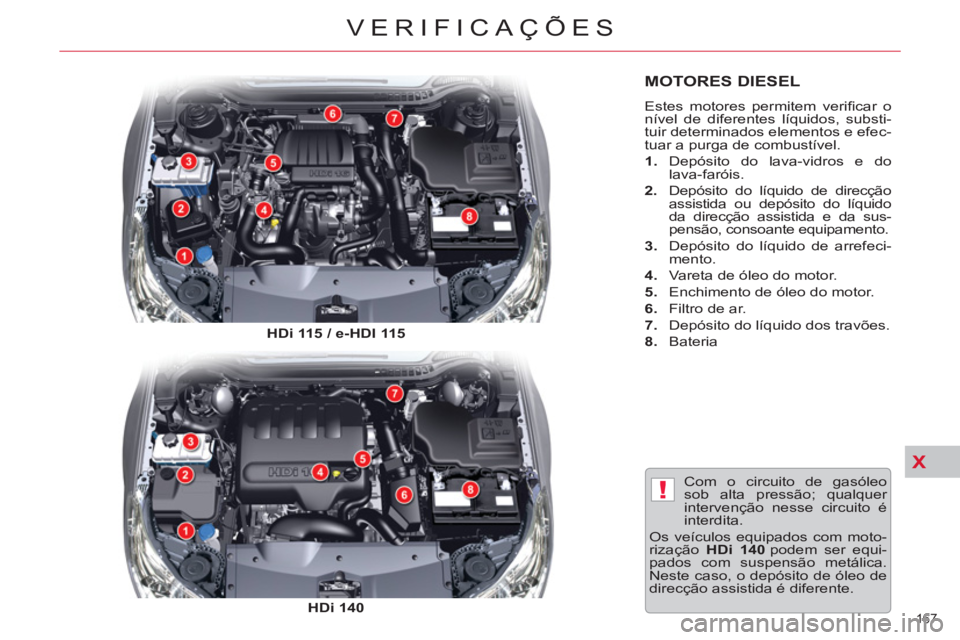

MOTORES DIESEL
Estes motores permitem verifi car o
nível de diferentes líquidos, substi-
tuir determinados elementos e efec-
tuar a purga de combustível.
1.
Depósito do lava-vidros e do
lava-faróis.
2.
Depósito do líquido de direcção
assistida ou depósito do líquido
da direcção assistida e da sus-
pensão, consoante equipamento.
3.
Depósito do líquido de arrefeci-
mento.
4.
Vareta de óleo do motor.
5.
Enchimento de óleo do motor.
6.
Filtro de ar.
7.
Depósito do líquido dos travões.
8.
Bateria
Com o circuito de gasóleo
sob alta pressão; qualquer
intervenção nesse circuito é
interdita.
Os veículos equipados com moto-
rização HDi 140
podem ser equi-
pados com suspensão metálica.
Neste caso, o depósito de óleo de
direcção assistida é diferente.
HDi 115
/ e-HDI 115
HDi 140
Page 170 of 333
X!
168
VERIFICAÇÕES

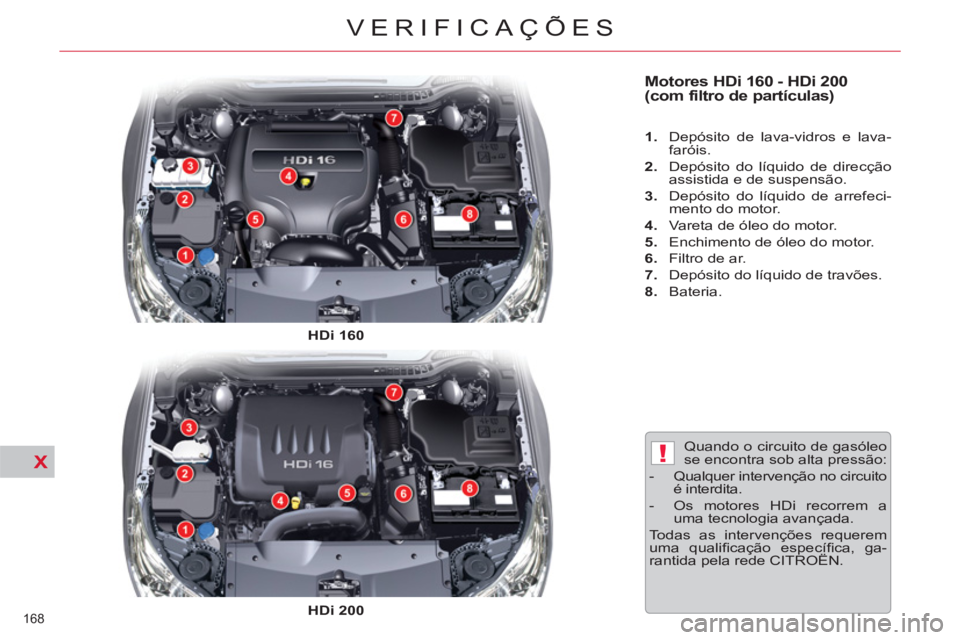

Motores HDi 160 - HDi 200
(com filtro de partículas)
1.
Depósito de lava-vidros e lava-
faróis.
2.
Depósito do líquido de direcção
assistida e de suspensão.
3.
Depósito do líquido de arrefeci-
mento do motor.
4.
Vareta de óleo do motor.
5.
Enchimento de óleo do motor.
6.
Filtro de ar.
7.
Depósito do líquido de travões.
8.
Bateria.
Quando o circuito de gasóleo
se encontra sob alta pressão:
- Qualquer intervenção no circuito
é interdita.
- Os motores HDi recorrem a
uma tecnologia avançada.
Todas as intervenções requerem
uma qualifi cação específi ca, ga-
rantida pela rede CITROËN .
HDi 160
HDi 200
