CITROEN C5 2014 Notices Demploi (in French)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Size: 11.46 MB

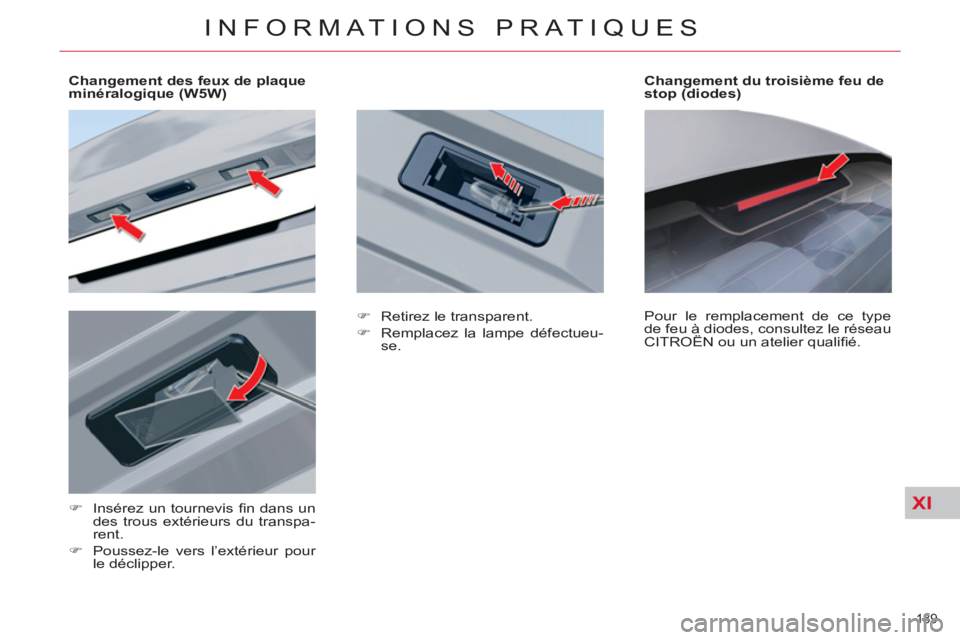

Page 191 of 333
XI
189
INFORMATIONS PRATIQUES
Changement des feux de plaque
minéralogique (W5W)
)
Insérez un tournevis fi n dans un
des trous extérieurs du transpa-
rent.
)
Poussez-le vers l’extérieur pour
le déclipper.
Changement du troisième feu de
stop (diodes)
Pour le remplacement de ce type
de feu à diodes, consultez le réseau
CITROËN ou un atelier qualifi é.
)
Retirez le transparent.
)
Remplacez la lampe défectueu-
se.

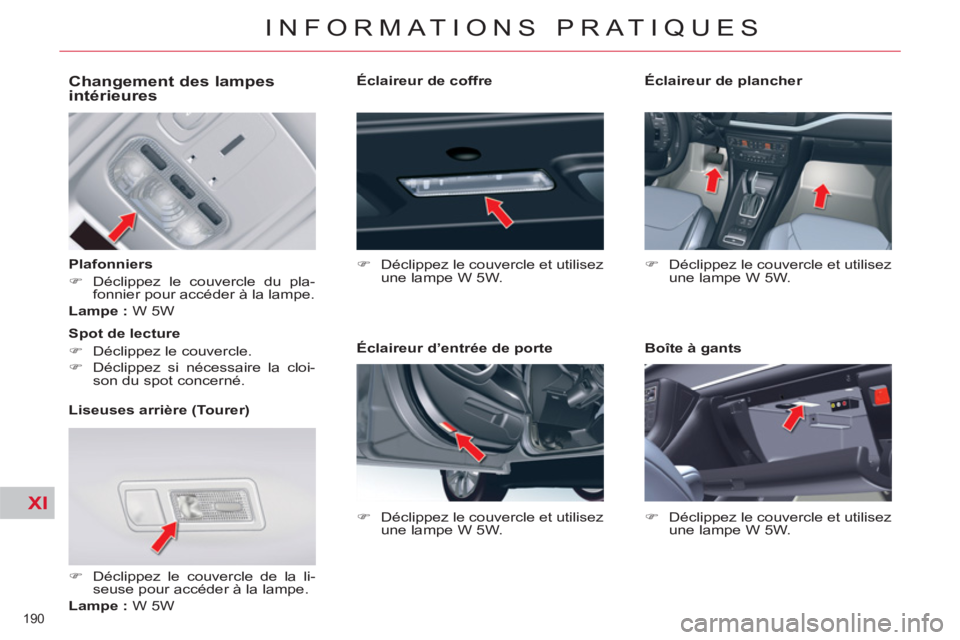

Page 192 of 333
XI
190
INFORMATIONS PRATIQUES
Changement des lampes
intérieures
Plafonniers
)
Déclippez le couvercle du pla-
fonnier pour accéder à la lampe.
Lampe :
W 5W
Liseuses arrière (Tourer)
)
Déclippez le couvercle de la li-
seuse pour accéder à la lampe.
Lampe :
W 5W
Spot de lecture
)
Déclippez le couvercle.
)
Déclippez si nécessaire la cloi-
son du spot concerné.
Éclaireur de coffre
)
Déclippez le couvercle et utilisez
une lampe W 5W.
Éclaireur d’entrée de porte
)
Déclippez le couvercle et utilisez
une lampe W 5W.
Éclaireur de plancher
)
Déclippez le couvercle et utilisez
une lampe W 5W.
Boîte à gants
)
Déclippez le couvercle et utilisez
une lampe W 5W.
Page 193 of 333
XI
191
INFORMATIONS PRATIQUES
CHANGEMENT D’UN
FUSIBLE
Mode opératoire de remplacement
d’un fusible défectueux par un fusi-
ble neuf pour remédier à une panne
sur la fonction correspondante.
Les deux boîtes à fusibles sont pla-
cées sous la planche de bord et
dans le compartiment moteur.
Remplacement d’un fusible
Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l’incident et d’y avoir remédié. Les
numéros des fusibles sont indiqués
sur la boîte à fusibles.
Remplacez le fusible usagé par un
fusible de même ampérage (même
couleur).
Utilisez la pince spéciale 1
placée
sur la trappe proche des boîtiers de
fusibles.
Bon
Mauvais
Pince 1
Fusibles sous la planche de bord
Accès aux fusibles
)
ouvrez le vide-poche jusqu’à la
butée puis tirez-le fermement à
l’horizontale,
)
démontez la garniture en tirant
d’un coup sec sur la partie infé-
rieure.
Boîte à fusible C
Boîte à fusible A
Pince 1
Au remontage du vide-poche, res-
pectez les précautions suivantes :
- Vide-poche à l’horizontale, re-
montez la partie inférieure en
s’assurant que les encoches in-
férieures sont bien en face des
axes.
- Poussez d’un coup sec vers
l’avant.
- Fermez le vide-poche en s’assu-
rant que les ressorts situés der-
rière passent bien sur le dessus.
Boîte à fusible B

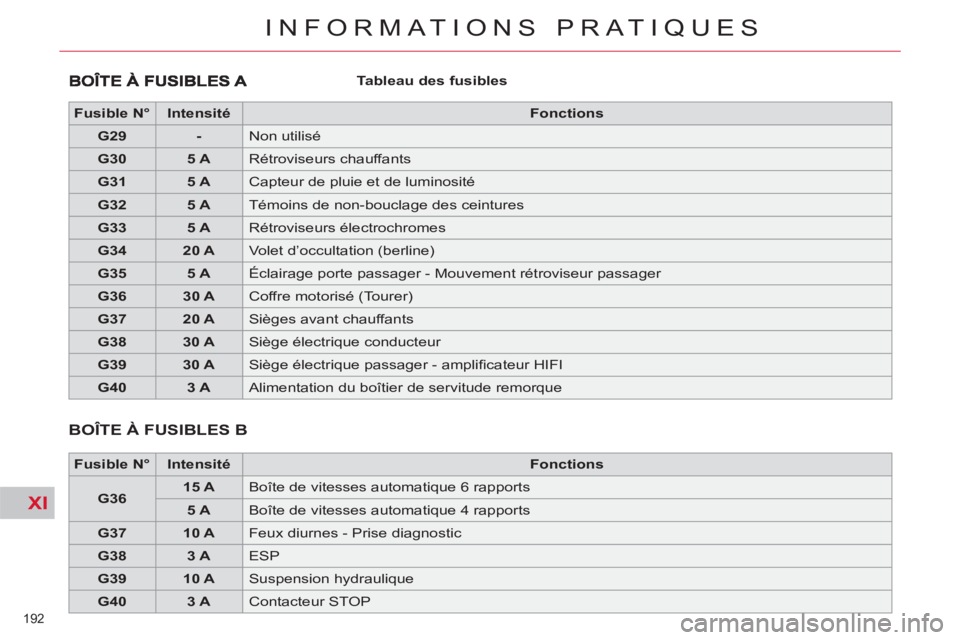

Page 194 of 333
XI
192
INFORMATIONS PRATIQUES
Tableau des fusibles
Fusible N°
Intensité
Fonctions
G29
-
Non utilisé
G30
5 A
Rétroviseurs chauffants
G31
5 A
Capteur de pluie et de luminosité
G32
5 A
Témoins de non-bouclage des ceintures
G33
5 A
Rétroviseurs électrochromes
G34
20 A
Volet d’occultation (berline)
G35
5 A
Éclairage porte passager - Mouvement rétroviseur passager
G36
30 A
Coffre motorisé (Tourer)
G37
20 A
Sièges avant chauffants
G38
30 A
Siège électrique conducteur
G39
30 A
Siège électrique passager - amplifi cateur HIFI
G40
3 A
Alimentation du boîtier de servitude remorque
BOÎTE À FUSIBLES B
Fusible N°
Intensité
Fonctions
G36
15 A
Boîte de vitesses automatique 6 rapports
5 A
Boîte de vitesses automatique 4 rapports
G37
10 A
Feux diurnes - Prise diagnostic
G38
3 A
ESP
G39
10 A
Suspension hydraulique
G40
3 A
Contacteur STOP

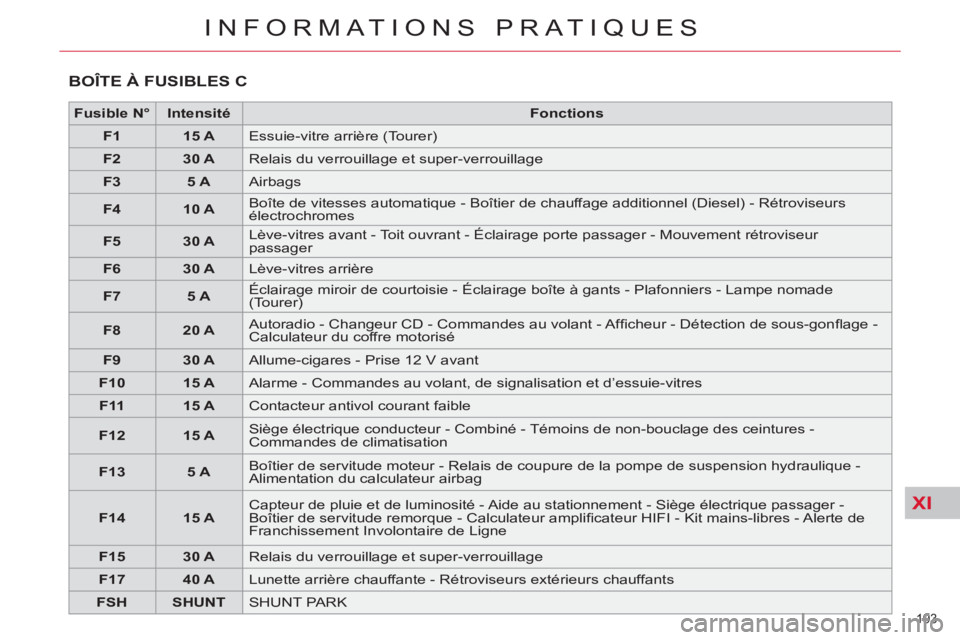

Page 195 of 333
XI
193
INFORMATIONS PRATIQUES
BOÎTE À FUSIBLES C
Fusible N°
Intensité
Fonctions
F1
15 A
Essuie-vitre arrière (Tourer)
F2
30 A
Relais du verrouillage et super-verrouillage
F3
5 A
Airbags
F4
10 A
Boîte de vitesses automatique - Boîtier de chauffage additionnel (Diesel) - Rétroviseurs
électrochromes
F5
30 A
Lève-vitres avant - Toit ouvrant - Éclairage porte passager - Mouvement rétroviseur
passager
F6
30 A
Lève-vitres arrière
F7
5 A
Éclairage miroir de courtoisie - Éclairage boîte à gants - Plafonniers - Lampe nomade
(Tourer)
F8
20 A
Autoradio - Changeur CD - Commandes au volant - Affi cheur - Détection de sous-gonfl age -
Calculateur du coffre motorisé
F9
30 A
Allume-cigares - Prise 12 V avant
F10
15 A
Alarme - Commandes au volant, de signalisation et d’essuie-vitres
F11
15 A
Contacteur antivol courant faible
F12
15 A
Siège électrique conducteur - Combiné - Témoins de non-bouclage des ceintures -
Commandes de climatisation
F13
5 A
Boîtier de servitude moteur - Relais de coupure de la pompe de suspension hydraulique -
Alimentation du calculateur airbag
F14
15 A
Capteur de pluie et de luminosité - Aide au stationnement - Siège électrique passager -
Boîtier de servitude remorque - Calculateur amplifi cateur HIFI - Kit mains-libres - Alerte de
Franchissement Involontaire de Ligne
F15
30 A
Relais du verrouillage et super-verrouillage
F17
40 A
Lunette arrière chauffante - Rétroviseurs extérieurs chauffants
FSH
SHUNT
SHUNT PARK

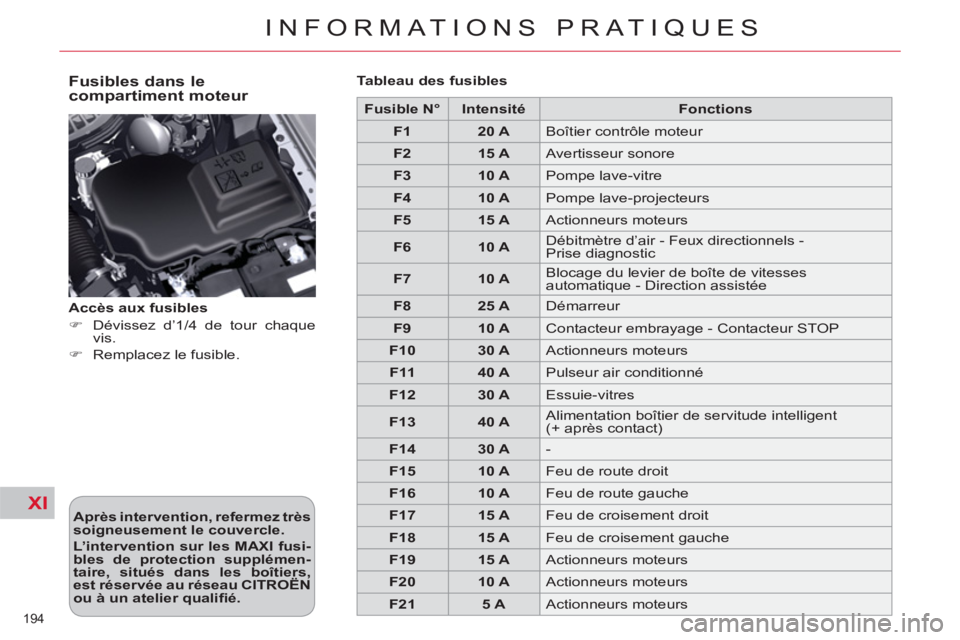

Page 196 of 333
XI
194
INFORMATIONS PRATIQUES
Fusibles dans le
compartiment moteur
Après intervention, refermez très
soigneusement le couvercle.
L’intervention sur les MAXI fusi-
bles de protection supplémen-
taire, situés dans les boîtiers,
est réservée au réseau CITROËN
ou à un atelier qualifi é.
Accès aux fusibles
)
Dévissez d’1/4 de tour chaque
vis.
)
Remplacez le fusible.
Tableau des fusibles
Fusible N°
Intensité
Fonctions
F1
20 A
Boîtier contrôle moteur
F2
15 A
Avertisseur sonore
F3
10 A
Pompe lave-vitre
F4
10 A
Pompe lave-projecteurs
F5
15 A
Actionneurs moteurs
F6
10 A
Débitmètre d’air - Feux directionnels -
Prise diagnostic
F7
10 A
Blocage du levier de boîte de vitesses
automatique - Direction assistée
F8
25 A
Démarreur
F9
10 A
Contacteur embrayage - Contacteur STOP
F10
30 A
Actionneurs moteurs
F11
40 A
Pulseur air conditionné
F12
30 A
Essuie-vitres
F13
40 A
Alimentation boîtier de servitude intelligent
(+ après contact)
F14
30 A
-
F15
10 A
Feu de route droit
F16
10 A
Feu de route gauche
F17
15 A
Feu de croisement droit
F18
15 A
Feu de croisement gauche
F19
15 A
Actionneurs moteurs
F20
10 A
Actionneurs moteurs
F21
5 A
Actionneurs moteurs

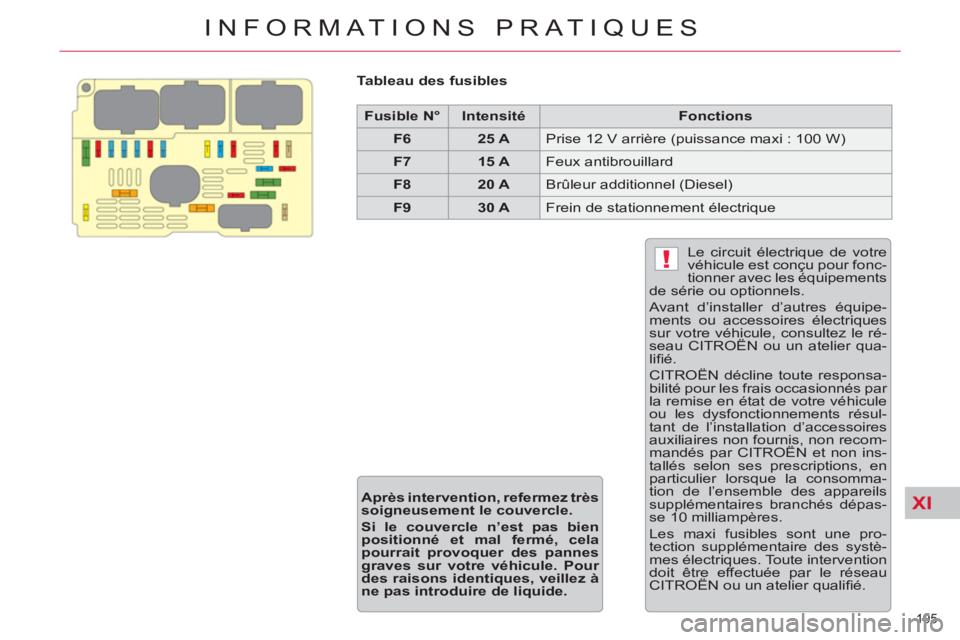

Page 197 of 333
XI
!
195
INFORMATIONS PRATIQUES
Tableau des fusibles
Fusible N°
Intensité
Fonctions
F6
25 A
Prise 12 V arrière (puissance maxi : 100 W)
F7
15 A
Feux antibrouillard
F8
20 A
Brûleur additionnel (Diesel)
F9
30 A
Frein de stationnement électrique
Le circuit électrique de votre
véhicule est conçu pour fonc-
tionner avec les équipements
de série ou optionnels.
Avant d’installer d’autres équipe-
ments ou accessoires électriques
sur votre véhicule, consultez le ré-
seau CITROËN ou un atelier qua-
lifi é.
CITROËN décline toute responsa-
bilité pour les frais occasionnés par
la remise en état de votre véhicule
ou les dysfonctionnements résul-
tant de l’installation d’accessoires
auxiliaires non fournis, non recom-
mandés par CITROËN et non ins-
tallés selon ses prescriptions, en
particulier lorsque la consomma-
tion de l’ensemble des appareils
supplémentaires branchés dépas-
se 10 milliampères.
Les maxi fusibles sont une pro-
tection supplémentaire des systè-
mes électriques. Toute intervention
doit être effectuée par le réseau
CITROËN ou un atelier qualifi é.
Après intervention, refermez très
soigneusement le couvercle.
Si le couvercle n’est pas bien
positionné et mal fermé, cela
pourrait provoquer des pannes
graves sur votre véhicule. Pour
des raisons identiques, veillez à
ne pas introduire de liquide.

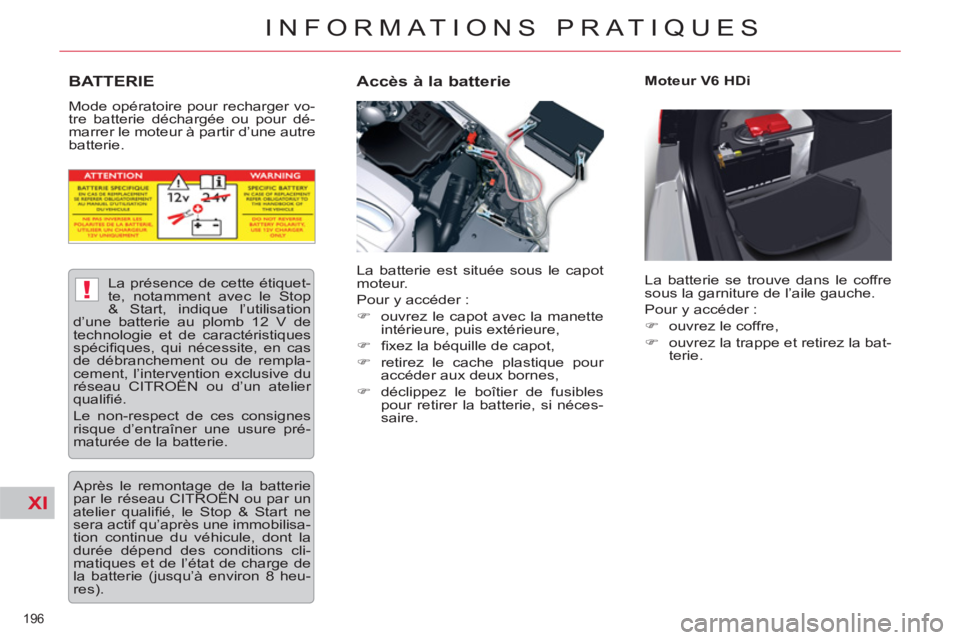

Page 198 of 333
XI
!
196
INFORMATIONS PRATIQUES
BATTERIE
Mode opératoire pour recharger vo-
tre batterie déchargée ou pour dé-
marrer le moteur à partir d’une autre
batterie.
Accès à la batterie
Moteur V6 HDi
La batterie est située sous le capot
moteur.
Pour y accéder :
)
ouvrez le capot avec la manette
intérieure, puis extérieure,
)
fi xez la béquille de capot,
)
retirez le cache plastique pour
accéder aux deux bornes,
)
déclippez le boîtier de fusibles
pour retirer la batterie, si néces-
saire. La batterie se trouve dans le coffre
sous la garniture de l’aile gauche.
Pour y accéder :
)
ouvrez le coffre,
)
ouvrez la trappe et retirez la bat-
terie.
La présence de cette étiquet-
te, notamment avec le Stop
& Start, indique l’utilisation
d’une batterie au plomb 12 V de
technologie et de caractéristiques
spécifi ques, qui nécessite, en cas
de débranchement ou de rempla-
cement, l’intervention exclusive du
réseau CITROËN ou d’un atelier
qualifi é.
Le non-respect de ces consignes
risque d’entraîner une usure pré-
maturée de la batterie.
Après le remontage de la batterie
par le réseau CITROËN ou par un
atelier qualifi é, le Stop & Start ne
sera actif qu’après une immobilisa-
tion continue du véhicule, dont la
durée dépend des conditions cli-
matiques et de l’état de charge de
la batterie (jusqu’à environ 8 heu-
res).
Page 199 of 333
XI
!
197
INFORMATIONS PRATIQUES
Démarrer à partir d’une autre
batterie
)
Soulevez les pions pour dépo-
ser le cache du projecteur avant
gauche (moteur V6 HDi).
)
Connectez le câble rouge à la
borne (+) de la batterie en pan-
ne A
, puis à la borne (+) de la
batterie de secours B
.
)
Connectez une extrémité du câ-
ble vert ou noir à la borne (-) de
la batterie de secours B
.
Moteur V6 HDi : La borne (-) se
trouve sous le couvercle rouge.
)
Connectez l’autre extrémité du
câble vert ou noir sur le point de
masse C
du véhicule en panne.
)
Actionnez le démarreur, laissez
tourner le moteur.
)
Attendez le retour au ralenti et
débranchez les câbles.
Recharger la batterie avec un
chargeur de batterie
Les batteries contiennent des
substances nocives telles que
l’acide sulfurique et le plomb.
Elles doivent être éliminées selon
les prescriptions légales et ne doi-
vent en aucun cas être jetées avec
les ordures ménagères.
Remettez les piles et les batteries
usées à un point de collecte spé-
cial.
Il est conseillé, lors d’un arrêt pro-
longé de plus d’un mois, de dé-
brancher la batterie. Ne débranchez pas les cos-
ses quand le moteur tourne.
Ne rechargez pas les batteries
sans avoir débranché les cosses.
Ne touchez pas aux pinces pen-
dant l’opération.
Ne vous penchez pas au-dessus
des batteries.
Débranchez les câbles dans l’ordre
inverse du branchement en évitant
qu’ils se touchent.
Avant débranchement
Avant de procéder au débranche-
ment de la batterie, vous devez at-
tendre 2 minutes après la coupure
du contact.
Fermez les vitres et les portes
avant de débrancher la batterie.
Après rebranchement
Après tout rebranchement de la
batterie, mettez le contact et atten-
dez 1 minute avant de démarrer,
afi n de permettre l’initialisation des
systèmes électroniques. Toutefois,
si après cette manipulation de lé-
gères perturbations subsistent,
consultez le réseau CITROËN ou
un atelier qualifi é.
En vous reportant au chapitre cor-
respondant, vous devez réinitiali-
ser vous-même :
- la clé à télécommande,
- le rideau d’occultation du toit vi-
tré panoramique,
- le système de guidage embar-
qué GPS.
)
Débranchez la batterie du véhi-
cule.
)
Respectez les instructions d’uti-
lisation données par le fabricant
du chargeur.
)
Rebranchez en commençant par
la borne (-).
)
Vérifi ez la propreté des bornes
et des cosses. Si elles sont cou-
vertes de sulfate (dépôt blanchâ-
tre ou verdâtre), démontez-les et
nettoyez-les.
Ne débranchez pas la batterie pour
la recharger.

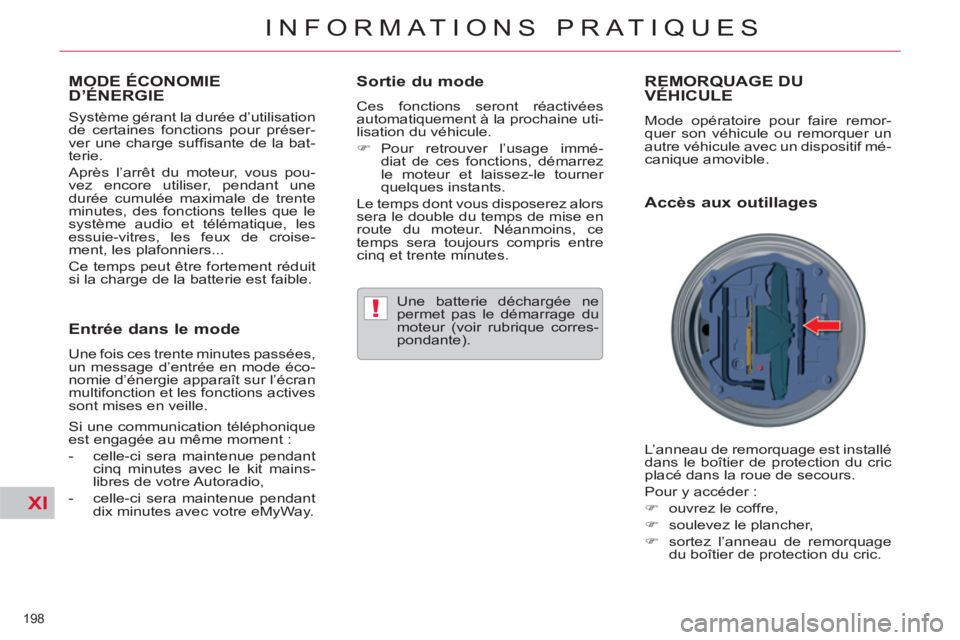

Page 200 of 333
XI
!
198
INFORMATIONS PRATIQUES
MODE ÉCONOMIE D’ÉNERGIE
Système gérant la durée d’utilisation
de certaines fonctions pour préser-
ver une charge suffi sante de la bat-
terie.
Après l’arrêt du moteur, vous pou-
vez encore utiliser, pendant une
durée cumulée maximale de trente
minutes, des fonctions telles que le
système audio et télématique, les
essuie-vitres, les feux de croise-
ment, les plafonniers...
Ce temps peut être fortement réduit
si la charge de la batterie est faible.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine uti-
lisation du véhicule.
)
Pour retrouver l’usage immé-
diat de ces fonctions, démarrez
le moteur et laissez-le tourner
quelques instants.
Le temps dont vous disposerez alors
sera le double du temps de mise en
route du moteur. Néanmoins, ce
temps sera toujours compris entre
cinq et trente minutes.
Une batterie déchargée ne
permet pas le démarrage du
moteur (voir rubrique corres-
pondante).
REMORQUAGE DU VÉHICULE
Mode opératoire pour faire remor-
quer son véhicule ou remorquer un
autre véhicule avec un dispositif mé-
canique amovible.
Accès aux outillages
L’anneau de remorquage est installé
dans le boîtier de protection du cric
placé dans la roue de secours.
Pour y accéder :
)
ouvrez le coffre,
)
soulevez le plancher,
)
sortez l’anneau de remorquage
du boîtier de protection du cric.
Entrée dans le mode
Une fois ces trente minutes passées,
un message d’entrée en mode éco-
nomie d’énergie apparaît sur l’écran
multifonction et les fonctions actives
sont mises en veille.
Si une communication téléphonique
est engagée au même moment :
- celle-ci sera maintenue pendant
cinq minutes avec le kit mains-
libres de votre Autoradio,
- celle-ci sera maintenue pendant
dix minutes avec votre eMyWay.
